Как различать провода по цвету

Индикаторная отвертка

Нет ни одного устройства, которое бы «чувствовало» «фазу». Все приборы, позволяющие отличить фазу от нуля, используют принцип протекания активного тока.

Даже однополюсная индикаторная отвёртка, который используется для обнаружения фазных проводов чаще всего, соединяется с землёй через тело человека.

Внутри устройства есть лампочка и резистор (сопротивление).

Сопротивление, предусмотренное в отвертке с индикацией, предназначено для безопасного проведения измерений людьми, снижая величину протекающего тока до безопасных значений.

При проверке проводки индикаторную отвертку держат в руке таким образом, чтобы палец (без перчатки) касался контактной площадки, находящейся на конце, противоположной жалу.

Поиск фазы производится в следующей последовательности:

1. отключить вводной автомат на электросчетчике или электрощитке;
2. зачистить концы проводов на длину 10-15 мм;
3. развести концы проводов, чтобы предотвратить случайный контакт между ними;
4. включить автомат;
5. последовательно прикоснуться жалом отвертки к зачищенным проводам.

При контакте с фазным проводом, в отличие от нулевого или заземления, загорается сигнальная лампочка. Обнаруженную фазу необходимо пометить изолентой или фломастером.

Методы определения

Существует несколько способов, позволяющих отличить «ноль» от «земли».

Цветовая маркировка проводов

Профессиональные и добросовестные электрики никогда не будут монтировать проводку без соблюдения цветовой маркировки. При условии, что монтаж осуществлялся с соблюдением основных правил ПУЭ, каждый проводник имеет определенный цвет в зависимости от выполняемой функции:

1. Синяя/голубая оболочка используется для маркировки нулевого проводника.
2. Желто-зеленая оболочка (полосками) применяется для обозначения заземляющей жилы.
3. С фазным проводом сложнее, поскольку он может иметь оболочку белого, черного, красного, оранжевого и других цветов. Независимо от выбранного цвета «фазы» такой монтаж будет правильным.

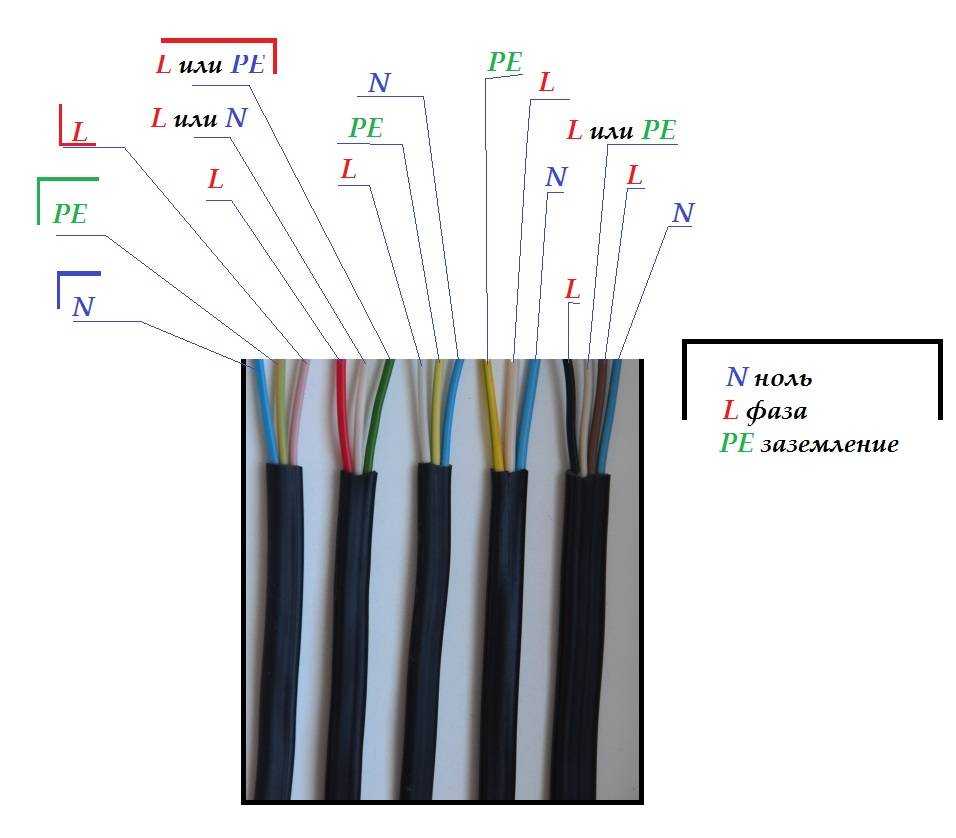

Синим маркируется ноль, зелено-желтым – земля, красным – фаза

Помните: даже если были обнаружены жилы соответствующих цветов, по которым можно определить «фазу», «ноль» и «землю», не стоит спешить с выводами. Быть полностью уверенным в правильности монтажа можно исключительно при условии, что вы выполнили его самостоятельно. В остальных ситуациях подобный метод поиска «ноля» и «земли» будет некорректным. Поэтому переходите к остальным способам.

Дифференциальный ток

Намного проще отличить «ноль» от «земли», если на обслуживаемом участке имеется устройство защитного отключения (УЗО) либо дифференциальный автомат. Воспользуйтесь лампой с проводами, подключите прибор к фазе и одному из двух проводников. Если защита не сработала, то лампочка подключена правильно — к паре фаза-ноль. Если сработало УЗО и ветка оказалась обесточенной, то была задействована пара фаза-земля.

Если УЗО не сработало в обоих случаях, то возможны проблемы с функциональностью оборудования. О работоспособности устройства дифференциальной защиты можно судить по проведенному испытанию. На любом подобном оборудовании есть кнопка «Тест». Нажмите на нее.

Заземляющие контакты на розетках

Этот способ подходит для любого объекта, на котором используются двухполюсный вводный автомат и заземляющие розетки. Отключите автомат, что гарантирует отсутствие связи между «нолем» и «землей». Сделайте аналогичное со всеми бытовыми приборами. Возьмите мультиметр, активируйте режим «Прозвонка» и выполните процедуру между заземляющим контактом на розетке и двумя неизвестными проводами.

Когда заземляющий контакт розетки будет соединен с «нолем», на мультиметре будет показано огромное сопротивление, с «землей» — приближенное к нулевому значению. Данный метод поможет убедиться в правильности подключения заземляющих розеток.

Использование мультиметра

Перед проверкой токоведущих жил с помощью мультиметра следует зачистить проводку

Не забывайте о мерах предосторожности и обязательно выполните обесточивание электрической сети на обслуживаемом объекте

Если электрическая проводка не имеет цветовой/символьной маркировки либо монтаж выполнялся неизвестным мастером, тогда воспользуйтесь мультиметром. Однако сперва при помощи индикаторной отвертки определите «фазу». Настройте мультиметр, выбрав диапазон замера переменного напряжения более 220 В. Можно взять измерительный прибор любого типа. Не имеет значения конкретный размер диапазона: главное — выставить его выше 220 В.

На паре фаза-земля напряжение будет меньше

Соедините через мультиметр «фазу» с одним, а затем — другим проводником. На паре фаза-ноль значение напряжения будет ненамного выше, чем на паре фаза-земля. Это позволит отличить «ноль» от «земли».

Не подходит мультиметр для поиска заземляющего проводника в электрической сети TN-S. «Ноль» и «земля» разделены от источника энергии до потребителя. Из-за разной длины проводов будет совершенно иное сопротивление, которое обуславливает полученную разницу в напряжении. Может оказаться, что разница потенциалов на паре фаза-земля будет выше, нежели на паре фаза-ноль.

Отключение нулевого провода (электрический щиток)

Убедитесь, что электрические приборы были отключены от сети, благодаря чему ток гарантированно не будет поступать на нулевой проводник. Загляните в распределительный щиток, расположение которого регламентируется правилами ПУЭ, отсоедините нулевой провод (открутите зажимы, вытащите кабель из вводного автомата и заизолируйте). Либо удалите проводник с нулевой шины, которая используется для дальнейшего разветвления нейтрали. В квартире или частном доме останутся два работающих проводника — заземляющий и фазный.

Как определить правильность подключения в электрике

Если у вас возникло сомнение в правильности соблюдения предыдущим мастером правил цветовой идентификации, тогда вы можете перепроверить это самостоятельно. К примеру, при осуществлении ремонтных работ, или при необходимости подключить новую жилу к уже существующей по ходу дела может возникнуть такая необходимость. Проверьте правильность подключения проводов в соответствии с их расцветкой. Можно это сделать двумя способами, о которых было упомянуто выше. Сейчас более детально углубимся в этот процесс. Итак для проверки вам понадобятся :

• Отвёртка-индикатор.
• Мультиметр-тестер.

Как использовать индикатор

Как использовать индикатор

Для этого нужно выполнить последовательно следующие операции:

• Убедиться, что автомат питания в электрощитовой отключен, и проводка обесточена.
• Зачистить концы и развести обе проверяемые жилы.
• Подключить питающий автомат, запустив по проводке ток.
• Последовательно приложить индикатор металлическим жалом к одному, затем к другому оголённому проводу. Токопроводящая жила с фазой, вызовет свечение индикаторной лампочки внутри отвёртки. Следовательно, вторая из них является нулевой.

Как пользоваться тестером

Тестер

Еще один, уже знакомый вам «прибор» — это мультиметр. С его помощью так же можно определить какой провод фаза, а какой – нуль. На этом этапе распознавания, сразу, предупредим, что данная операция требует больших познаний в обращении с электротехническими устройствами. По сравнению с отвёрткой-индикатором. Поэтому лучше доверить это дело специалисту. Первым делом выставляем на приборной шкале значение измеряемого напряжения. Для домашней сети это будет 220 вольт.

Затем один щуп тестера приставляем к предполагаемой фазе, а другой – к возможному нулю. Если ваше предположение оказалось правильным, то стрелка покажет на шкале значение примерно равное 220 вольтам. А вот, если же один из проводов оказался заземлением, то стрелка покажет гораздо меньшее значение.

Чтобы определить одновременно, какая жила фаза, какая нейтраль, а какая земля, вам потребуется сделать сравнительный анализ по показаниям всех трёх пар. После нахождения фазы, проверяем в паре с ней два остальных провода. Тот, который даст показание, близкое к 220В – нуль, а провод с меньшим показателем – заземление.

Как пользоваться тестером

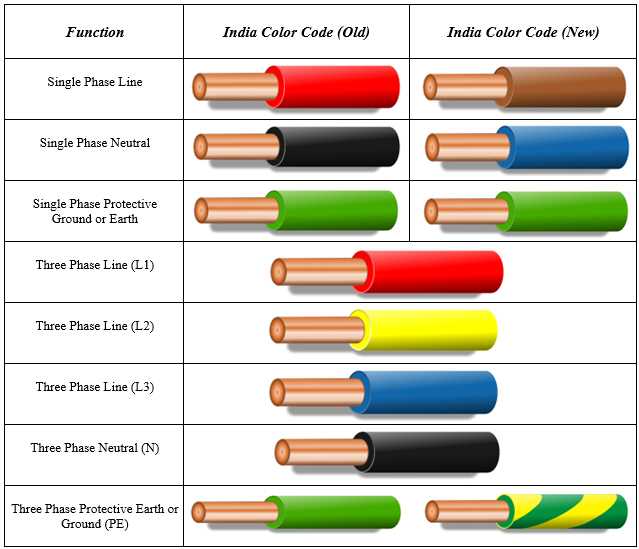

Цветовые обозначения проводов в трёхфазной сети 380В

Трёхфазная электрическая сеть может быть четырёхпроводной или пятипроводной, т.е. с четырьмя или с пятью жилами провода. Разница состоит лишь в наличии или отсутствии защитного проводника заземления. Т.е. четырёхпроводная сеть – это три фазных проводника, нулевой рабочий проводник и отсутствие защитного проводника заземления. Пятипроводная сеть – это три фазных проводника, нулевой рабочий проводник и наличие проводника заземления.

И в четырёхпроводной, и в пятипроводной сети под нулевой рабочий проводник используется синяя жила, а под проводник заземления используется жёлто-зелёная жила. Что касается трёх фаз A, B и C, то чаще всего под них используется коричневая, чёрная и серая жила соответственно. Но бывает также и другая расцветка жил проводов.

Четырёхжильный и пятижильный провод используют для подключения трёхфазной нагрузки или для разделения однофазной нагрузки по группам.

Каким цветом обозначается провод заземления

Пролистывая тематические форумы, я заметил, что некоторых людей интересует вопрос, каким цветом обозначается провод заземления, но ответов я не находил, а те, которые встречались, были неполными или некорректными. Поэтому в данной статье я расскажу, в какой цвет окрашивается заземление и другие провода электросети.

Цветовые обозначения изоляции в кабеле – не что иное, как отличительный знак. Изоляционный материал окрашивается в различные цвета, чтобы можно было на глазах определить назначение провода. Данные обозначения заметно облегчают работы с электросетью, особенно это заметно в случае со значительным числом проводов, как в электрощите.

Цвет провода заземления в трехжильном проводе имеет огромное значение при осуществлении электромонтажных работ. Но, следует сказать, что с самого своего введения данные обозначения проводов не очень жестко регламентировались. Особенно это касается проводки. где до сих пор не всегда придерживаются устоявшихся норм.

цвет провода заземления в трехжильном проводе

В промышленности используют четкие обозначения, поскольку там электричество передается по трехфазным проводникам, провода в которых окрашены каждый в свой цвет. В этом случае некорректные обозначения могут привести к серьезным повреждениям или выходу из строя дорогостоящей техники.

Каждый провод в кабеле имеет свое назначение. Это необходимо помнить при соединении проводов и подключении различного электрооборудования. Ошибки во время подключения практически исключены, поскольку каждый провод отличается своим собственным цветом, поэтому достаточно просто соединить провода, имеющие одинаковое цветовое обозначение, и подключение пройдет успешно.

В современном мире цвет провода заземления в вилке регламентируется документом ПУЭ, а конкретнее ГОСТом Р50462, согласно которому все провода в кабеле должны иметь соответствующие их назначению цветовые отличия.

Главной задачей цветового обозначения является ускорение и упрощения процесса электромонтажа, а также легкого определения назначения проводов в любой точке сети. Далее рассмотрим, какого цвета провод идет на заземление в электросети, рассчитанной на напряжение менее 1000В. Такие сети используются в большинстве жилых домов и нежилых построек.

Нулевой рабочий провод должен быть синего оттенка. Нулевые защитные провода имеют изоляцию с желто-зелеными полосками. Данное цветовое обозначение применяется исключительно для заземляющих элементов.

провод заземления и нулевой провод

Изоляция комбинированного нулевого защитного и нулевого рабочего проводов синяя по все длине, а на концах имеет желто-зеленые полоски. Также может использоваться и диаметрально противоположный окрас, то есть провод по всей длине в полосках желто-зеленого цвета, а в местах соединения синий.

Если говорить простым языком, то нулевые провода имеют следующие цветовые обозначения:

• нулевой рабочий провод – голубая изоляция;
• нулевой защитный провод – желто-зеленые полоски на изоляции;
• комбинированный – изоляция либо голубая, либо желто-зеленая.

Если говорить о фазных проводах, то их обозначают следующими цветами:

Не возникнет ни одной проблемы, если во время электромонтажных работ подсоединять однотонные провода друг к другу. Именно поэтому цвет заземления в розетке отличается от цвета изоляции фазного провода и так далее. Также следует упомянуть, что провод с желто-зелеными полосками может использоваться исключительно, как заземляющий, поэтому подключать его надо только к заземлению .

Если вы используете кабели без цветовых обозначений, то для заземления принято использовать средний провод.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

• Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
• Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

• Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
• А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

• L (от слова Line) – фазный провод;
• N (от слова Neutral) – нулевой провод;
• PE (от сочетания Protective Earthing) – заземление;
• “+” – положительный полюс;
• “-” – отрицательный полюс;
• М – средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

• L1 – первая фаза;
• L2 – вторая фаза;
• L3 – третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.

Отступлением от стандартов является комбинированная система обозначения фаз:

• La – первая фаза;
• Lb – вторая фаза;
• Lc – третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи

Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

Проверка правильности подключения без соблюдения маркировки

Это можно сделать при помощи нескольких основных способов, при которых обозначение окраски не играет особой роли.

Главное — электропроводка в свободном доступе, наличие нескольких инструментов для проверки назначение кабелей, изоленты, термоусадочных трубок, кембрики.

С помощью мультиметра

Если в сетях постоянного тока с двумя проводами сразу понятно, что красный цвет это плюс, то если в сети встречается трехжильный провод, необходимо проводить дополнительную проверку.

Мультиметр нужен для проверки кабелей с тремя проводами. Перед применением устройства внимательно изучите его инструкцию — проверьте правильность подключения щупов, переведите в аппарат в режим постоянного напряжения. При использовании аппарата, в котором можно применить ручные настройки, используйте их, если в этом есть необходимость.

После этого прикоснитесь щупами к проверяемым контактам и следите за показаниями на экране.

Вы поймете, что полюса перепутаны.

Использование светодиода

Для проверки сети с постоянным напряжением можно задействовать светодиод. Для этого найдите или приобретите светодиод нужного размера.

Свечение зависит от качества светодиода.

Если такой отвертки или тестера под рукой нет, обычный светодиод станет решением проблемы.

Поиск РЕ, L и N

Допустим, в процессе ремонта электрической сети вы обнаружили, что все провода покрашены в один цвет. Как разобраться, что означает каждый из проводников?

Если однофазная сеть не подразумевает наличие заземления (в сети идут всего две жилы), то нужна отвертка-индикатор. Она-то и поможет определить, какой из проводов – «фаза», а какой – «ноль».

Перед процедурой не забудьте выключить подачу электроэнергии на входном щитке. Дальше нужно будет аккуратно зачистить оба провода сети и развести их подальше друг от друга, после чего – вновь-таки включить подачу тока. Теперь останется отличить «фазу» от «ноля» с помощью индикатора: при контакте с проводом «фазы» лампочка на рукоятке отвертки засветится (из чего следует, что второй провод – и есть искомый «ноль»).

В той же ситуации, когда проводка имеет еще и третий заземляющий провод, нужно использовать мультиметр. Если вкратце, то применяется он следующим образом. Для начала установите на устройстве диапазон измерения переменного тока на отметку выше 220 Вольт. Дальше один из двух щупалец прислоните к фазной жиле, а вторым щупальцем найдите «ноль»/«землю». При этом в случае контакта с нулевым проводником на дисплее мультиметра появится значение напряжения в пределах 220 Вольт. В случае же контакта с проводом заземления, напряжение будет слегка ниже.

Есть еще один способ определения видов проводников. Он поможет вам тогда, когда под рукой нет ни отвертки-индикатора, ни мультиметра. Здесь выручит логика и цвет изоляции. Запомните, что синяя оболочка – это абсолютно всегда «ноль». Определить же оставшиеся два провода будет немножко труднее. Первый вариант таков: перед вами остается цветной и черный/белый контакт, среди которых цветной – это, скорее всего, «фаза», а последний белый или черный провод – «земля». Возможен и второй вариант развития событий: перед вами остается красный и черный/белый провод, где белая изоляция (согласно ПУЭ) означает «фазу», а оставшийся красный – «землю».

Что еще хотелось бы сказать, так это то, что в цепи постоянного тока цветовая маркировка плюса и минуса представлена черным и красным цветом изоляционного слоя. В трехфазной же сети каждая «фаза» будет иметь свой цвет (А – желтая, В – зеленая, а С — красная). При этом «ноль» будет синим, а «земля» — желто-зеленой. В кабеле на 380 Вольт провод А будет исполнен в белом цвете, В – в черном, а С – в красном. Нулевой рабочий и защитный провода будут такими же, как в предыдущем варианте.

Маркировка отдельных электрических кабелей

В каждом бытовом устройстве используется своеобразная система обозначений.

1. У клавиатуры для ноутбука или блока питания компьютера:
2. Красный – стандартный USB VDC, провод подключения клавиатуры Defender Accord km-4810L и прочие.
3. Белый – для разъема USB D, при этом зеленым определяется D+.
4. Черный – предназначен для входа GND (есть в наушниках).

Будьте внимательны, черный и красный провода также используются, чтобы подключить кулер охлаждения для электрооборудования.

• За что отвечают провода магнитолы по цветам:
• Черный – земля или подключение к массе двигателя.
• Красный – шнур питания.
• Желтый – питание, соединяется с красным.
• Синий (если есть) – управление антенной и прочими функциями магнитопроводов.

Купить провода нужного вида (СИП, монтажные, гибкие и прочие) можно в специализированных магазинах, где маркировка также указывается в сертификате и паспорте изделия. Цена зависит от вида шнура.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае важным моментом будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Типы и особенности заземления

При покупке провода для соединения с заземляющим устройством важно знать виды заземления и его назначение. Всего выделяется два вида:

Всего выделяется два вида:

1. Рабочее. Назначение — обеспечить нормальную работу электроустановки. Без выполнения этого условия функционирование сети было бы невозможным по различным причинам. Иными словами, это нормальный режим функционирования оборудования. Пример — заземление нейтрали силовых трансформаторов, чтобы увеличить ток короткого замыкания и повысить чувствительность релейной защиты.
2. Защитное. Задача — гарантия безопасности людей от попадания под действие электрического тока в быту или при обслуживании оборудования на ВЛ, подстанция или в других электроустановках. В зависимости о ситуации может предусматриваться для защиты от молнии, импульсного перенапряжения и потенциала, который может появиться на корпусе бытовой или другой техники.

В квартирах и частных коттеджах применяется заземление защитного типа, на котором мы остановимся более подробно.
