Как сделать проектор своими руками в домашних условиях

Итак, создаем подобие фильмоскопа Ф-1

Чтобы на экране выдавалось полностью освещенная картинка, необходимо обеспечить ее поверхности равномерное освещение. Сравнить принцип можно с подсветкой монитора компьютера, но в этом случае яркость должна быть еще большое. Дело в том, что свет от создаваемого оборудования будет идти во все стороны, а в нужное место будет проецироваться минимум освещения.

От того, как вы устроите объектив, зависит то, насколько качественное изображение будет проецировать наше устройство. Потому он должен быть широкоугольным, светосильным и длиннофокусным, чтобы можно было свободно перемещать приспособление на определенные расстояния от стены без потери качества картинки. Такой объектив можно взять с фотоаппаратов, которые использовались для аэрофотосъемки или камерах для фотографирования портретов.

Все элементы будущего проектора размещаем, согласно чертежу в черный ящик, рассчитав оптимальные расстояния между элементами. После окончания работы, проверьте эффективность и возможности нового проектора кустарного производства.

Изделие из обувной коробки, линзы или лупы большого диаметра и смартфона.

В одной из меньших по размеру частей коробки, строго по центру и диаметру увеличительного стекла (не менее десятикратности) вырезается отверстие. Центр определяется на пересечении линий из 4 углов.

Линза или лупа прикрепляются в нем скотчем, картонными боковыми накладками снаружи, закрепленными клеевым пистолетом, или иным способом на ваш выбор.

Нужно, чтобы в телефон было введено приложение Video Rotate And Flip. Оно необходимо, поскольку картинка с телефона с вертикали ложится на 180 градусов. И её надо переворачивать.

Никаких сложных трат на проектор, кроме, возможно, вместо лупы и недостаточной фокусности обычной линзы приобрести линзу Френеля. Но у неё есть преимущество и недостаток: по краям изображение размывается, но в центре хорошо фокусируется.

Ярче картинка на экране будет при правильном выборе расстояния от проектора до экрана: чем ближе – тем лучше.

В нём можете демонстрировать кадры из цветной фотоплёнки, передвигающейся сверху вниз резиновыми роликами по краям с выступающей ручкой из половинки катушки для ниток.

ЧИТАТЬ ДАЛЕЕ: Для чего нужен ящик под духовкой в плите?

Основной корпус. В горизонтальной части расположите понижающий трансформатор (12 в) — любой бытовой небольшого размера и включатель.

Вертикальная часть. Это стойка, на которую навешена сзади коробочка, у которой срезана передняя и нижняя части, а верх крепится шарнирно на стойке.

В этой коробочке крепится в патроне автолампа 12 вольт на 21 свечу напротив кадрового окна (в Ф-1 была шестивольтовка и понижение трансформатора до этой отметки).

В этой крышке проделайте отверстия для выхода тепла от лампы, но так, чтобы вашим зрителям случайный свет не мешал.

Максимум до экрана – три метра, экран 70х100 мм.

Как сделать проектор для мобильного своими руками

Просмотрим фильмов или фотографий на большом экране – это всегда занимательное действие. Но, для этого нужно купить проектор для мобильного телефона, однако смотря на его стоимость, хочется от такой идеи сразу отказаться. В этой статье мы решили рассказать вам, как сделать проектор для мобильного телефона своими руками из коробки, лупы и скотча. Рассмотрим пошаговую инструкцию и посмотрим несколько готовых приспособлений.

Как сделать проектор для мобильного телефона своими руками: необходимые материалы

Чтобы сделать проектор для телефона нам не нужно собирать множество материалов, понадобиться: коробка для обуви, острый нож, скотч, скрепка и лупа. Все эти материала можно без особых усилий найти у себя в кладовке.

Особое внимание хотелось бы остановить на лупе, она выступает самым важным элементом нашего проектора. Если у вас дома завалялась советского качества – используйте ее

Если нет, тогда в магазине не пытайтесь купить дешевую, ведь это приведет к ужасному качеству

Пытайтесь смотреть на хорошие варианты, в любом случае, вы ее сможете использовать и в последующем. Если говорить за кратность, то выбирайте Х10. Более подробную информацию вы узнаете в статье: изготовление лазерного уровня своими руками

Если нет, тогда в магазине не пытайтесь купить дешевую, ведь это приведет к ужасному качеству. Пытайтесь смотреть на хорошие варианты, в любом случае, вы ее сможете использовать и в последующем. Если говорить за кратность, то выбирайте Х10. Более подробную информацию вы узнаете в статье: изготовление лазерного уровня своими руками.

В первую очередь мы должны найти с вами коробку, она должна быть хорошего качества и иметь темные стенки, если нет можно будет на нее надеть черный мусорный пакет. Далее снимаем увеличительное стекло, прикладываем его к коробке и просто обводим. Стекло нужно прикладывать посредине, чтобы не допустить ошибку, проведите две диагонали.
Вырезаем отверстие на коробке с помощью обычного ножа.
Крепим стекло, для этого можно использовать скотч или изоленту.
Подготавливаем место к установке телефона. Лучше всего, если у вас есть специальный чехол. Если его нет, тогда можно попробовать использовать обычный скотч или сделать специальное приспособление с коробки.
Устанавливаем телефон – это самый важный этап. Заходим в комнату, где полностью отсутствует свет, и начинаем искать место установки телефона. Оптимально устанавливать его посредине коробки, но здесь все зависит от линзы, поэтому пробуйте несколько вариантов сразу.
Делаем отверстие и проводим провод для зарядки.

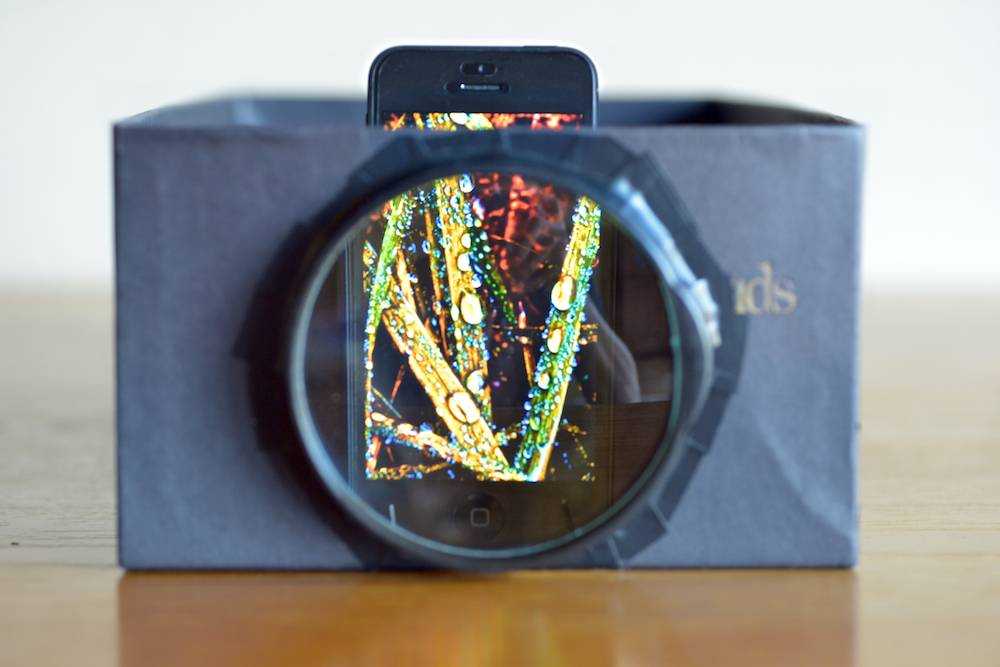

Вот так будет выглядеть проектор для телефона своими руками.

Сложностей нет никаких, есть определенные загвоздки, которые стоит брать в учет. Вот несколько ответов на ваши вопросы:

Как улучшить качество изображения на мобильном проекторе? – пробуйте найти лучшее место для установки телефона, также пытайтесь регулировать лупу.

Что делать если проектор для мобильного совсем не работает? – в этом случае, вы точно сделали ошибку с выбором лупы. Попробуйте посмотреть другие варианты. Посмотрите интересную статью, где мы изготавливаем датчик протечки воды и изготавливаем его из подручных материалов.

Как улучшить четкость изображения на мобильном проекторе? – как говорят умельцы, можно попробовать установить вторую лупу. С помощью нее можно будет дать более четкую картинку. Здесь увеличительное стекло будет выступать в роли инструмента для настройки качества. И телефон не будет находиться так далеко от первого стекла.

Вот такое видео мы нашли для вас, здесь вы узнаете, на что способен самодельный проектор для мобильного.

https://youtube.com/watch?v=mUUoRWjO5Ys

Что нужно сделать обязательно

Чтобы сделать проектор для андроид, необходимо в обязательном порядке проделать следующие советы:

Для передачи картинки нужно поставить изображение вверх ногами, для этого используйте мобильное приложение, одним из таких сейчас можно назвать Ultimate Rotation Control. Если вы этого не сделаете – картинка будет отображаться вверх ногами.
Яркость мобильного телефона ставим на максимум.
Комната должна быть темной, если света много – вы не увидите картинку.

Где купить мобильные проекторы

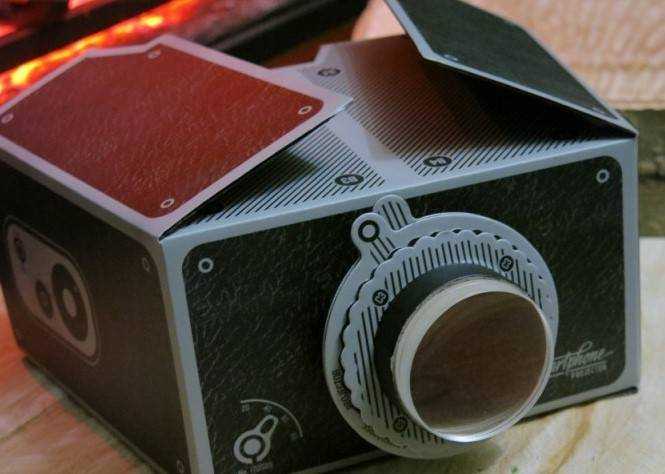

Нам недавно попалась на глаза отличная коробка с алиэкспресс, вот такой вид она представляет.

Это обычная коробка, но с помощью нее можно даже регулировать качество изображение, телефон устанавливать можно в любое место. Даже ноутбук можно подстроить под нее, что уже считается шикарным вариантом. Но, есть и одно существенное но – стоимость, сейчас цена такой коробки 40 долларов, а это много.

Как сделать проектор своими руками

Оказывается, изображение можно проектировать почти с любого современного источника, да ещё, при этом, разными способами.

Как сделать из телефона проектор

Изготовление простейшего видеопроектора на основе мобильного телефона доступно практически любому человеку, умеющему хоть немного работать руками.

Разберём этапы работ подробно. Для начала подготовим инструменты. Нам понадобятся: обувная коробка, острый нож, клей, лупа, обрезки пенопласта.

А теперь этапы работ:

Приложить лупу к торцу коробки и обрисовать её.
Вырезать отверстие и закрепить в нём лупу.

Отверстие для лупы ФОТО: youtube.com

Лупа в торце коробки ФОТО: youtube.com

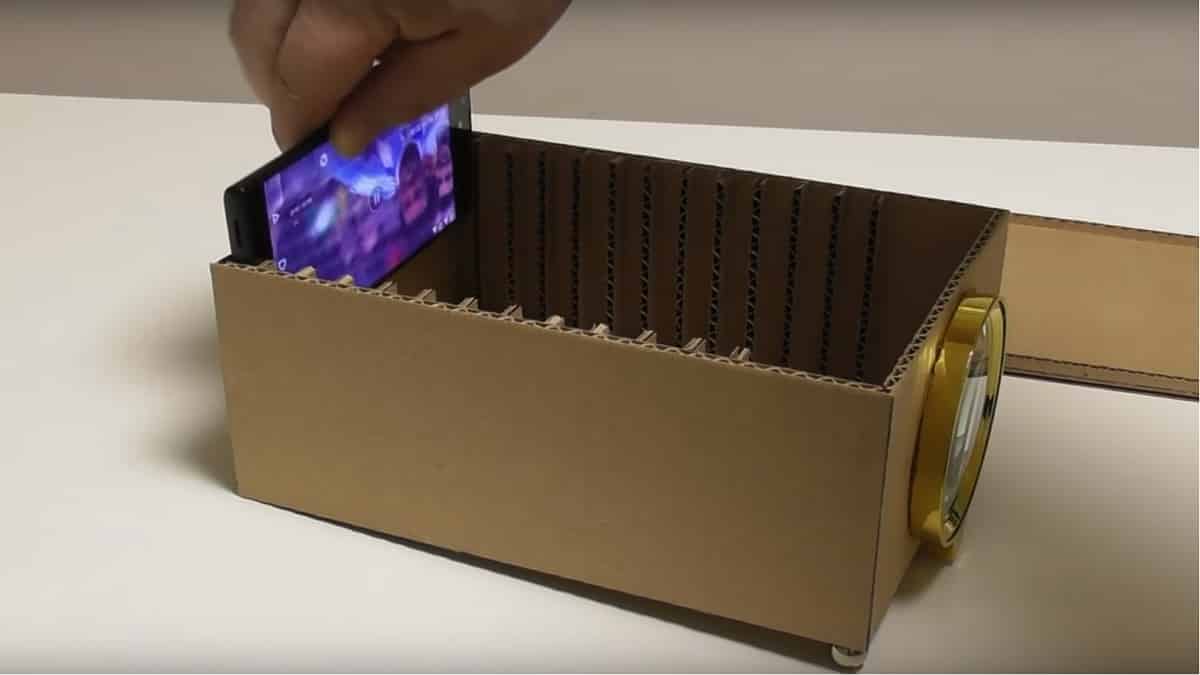

Далее, необходимо изготовить держатель для гаджета и установить его в коробку. Прорезать в стенке коробки отверстие для шнура питания телефона. Подключить устройство к сети.

В коробку установлен держатель для телефона ФОТО: youtube.com

А теперь монтируем лупу в отверстие и закрепляем её скотчем или клеем. Необходимо установить телефон на держателе внутри коробки. Место установки подобрать по лучшему изображению.

Проектор включён, можно наводить на экран ФОТО: youtube.com

Проектор на основе ноутбука

Простейшая версия самодельного проектора на основе ноутбука или планшета изготавливается точно так же, как и на основе смартфона. Единственное принципиальное отличие состоит в том, что размер экрана-источника раза в три-четыре (по площади) больше, поэтому и все размеры нового изделия увеличиваются. Обувная коробка уже не подойдёт, надо взять коробку более солидного размера. Внутренность её необходимо покрасить матовой чёрной краской. Диаметр линзы должен быть примерно 100–120 мм, фокусное расстояние 20–30 мм.

При изготовлении такого проектора повторяются все те же шаги, что и при изготовлении проекционного устройства на основе смартфона.

Существуют и более сложные в изготовлении варианты. Они требуют разборки старого ноутбука или планшета, чтобы извлечь оттуда экран. Необходимо собрать систему охлаждения устройства, так же на основе деталей от старых вычислительных устройств. Самодельщик должен владеть навыками монтажа электроники. Съём изображения с довольно большого экрана производится с помощью оптической системы, изготовленной на основе линз Френеля.

Корпус для установки ноутбука или планшета ФОТО: youtube.com

Проектор для слайдов своими руками в домашних условиях

Слайды у кого-то остались как исторический артефакт. Но посмотреть их хочется, а диапроектора нет. Приходится делать своими руками.

Изготовление простейшей версии слайдпроектора очень похоже на создание проектора для смартфона. Только вместо мобильника в коробку устанавливается рамка для протяжки позитивной фотоплёнки или рамок со слайдами. А позади рамки следует установить лампу мощностью порядка 100 Вт. Чтобы обезопасить конструкцию от перегрева, на задней стенке коробки следует смонтировать маленький компьютерный вентилятор.

Имеется ещё довольно простой вариант демонстрации старых слайдов на современной технике, заключающийся в сканировании или фотографировании позитивов цифровой камерой в режиме макросъёмки. Результаты загружаются в планшет и демонстрируются с помощью описанного выше проектора для телефона.

Блок-схема слайдпроектора ФОТО: Леонид Шальман

Продвинутый самодельный проектор

Для сборки нам понадобится ноутбук или смартфон с матрицей без битых пикселей и прочих проблем. Аккуратно извлекаем её таким образом, чтобы техника работала в разобранном виде. Особенности разборки должны быть описаны в технической инструкции к устройству. Если в комплекте с гаджетом подобной документации не оказалось, то стоит поискать её на официальном сайте производителя.

Необходимые детали:

ЖК-матрица;
пара линз Френеля;
объектив;
лупа;
плата управления лампой и вентиляторами;
лампа на 100 Вт.

Процесс изготовления можно понять из видео:

Собираем проектор следуя шагам, указанным в видеоинструкции. Если всё сделано правильно, то на полотне должно появиться изображение.

Простейший проектор

Если читатель является обладателем смартфона или планшета с ярким экраном и разрешением, близким к FULL HD, а также мечтает о просмотре фильмов на большом экране, он может попробовать сделать простейший аппарат из коробки, линзы и своего гаджета. Коробка-корпус должна быть в любом поперечном сечении больше гаджета, а линза по диаметру соизмерима с размерами его экрана. Но от ее фокусного расстояния будет зависеть расстояние до экрана. Идея проста:

в коробке вырезается отверстие под линзу;
внутрь помещается гаджет, который можно приблизить или отдалить от линзы.

Гаджет устанавливается в оправку, которую удобно перемещать в коробке. Для оправки вполне подходящей заготовкой может служить другая коробка с меньшими размерами. Отражение света от стенок коробок должно быть минимальным. Для этого лучше всего обклеить поверхности черной бархатной бумагой для аппликаций. Либо покрасить черной матовой краской. Вместо краски можно применить густой черный обувной крем. Лучше всего проложить между стенками коробок направляющие, особенно при использовании бархатной бумаги. Они предохранят покрашенные поверхности от протирания.

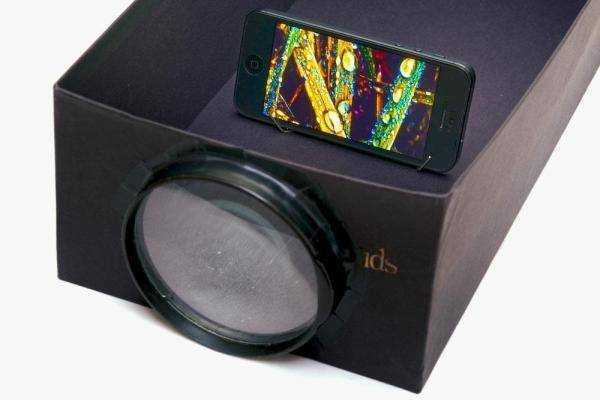

Вот и весь проектор. Детали его смотрим на изображениях ниже.

Из чего делается простейшее проекционное устройствоОкрашенная коробка-корпусЛинза прикладывается к корпусу и обводится карандашом.По линии от карандаша острым ножом вырезается отверстие.В отверстие вставляется линза, которая приклеивается по контуруИз коробки с меньшими размерами делаем каретку для гаджетаПомещаем каретку внутрь коробки-корпуса и пользуемся проекторомИзображение на экране

Результат, который мы видим на экране, сильно зависит от размеров изображения на нем. Если размер уменьшить, яркость и четкость кадра улучшатся. Качество изображения в этом простейшем проекционном устройстве на уровне «это лучше, чем ничего». Но причина этого очевидна – необходима более высокая яркость источника изображения и дополнительная оптика.

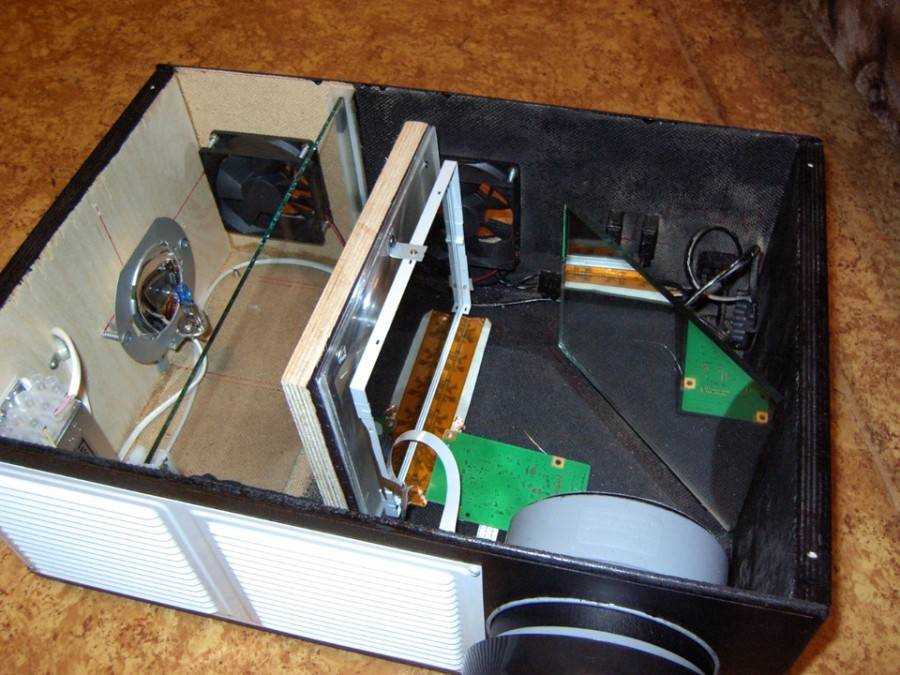

Профессиональный проектор из ж/к матрицы и электроники

Сразу оговоримся: светодиодный проектор домашний, сделанный своими руками трудоемкий в сборке, общая стоимость деталей приблизительно 1000$, но это дешевле заводских устройств такого уровня. Запчасти приобретают на всем известных китайских торговых площадках.

Далее, сборка пошагово.

Проект корпуса, проверка ЖК матрицы

Дисплей надо покупать с HDMI-платой. Также для удобства рекомендовано приобрести удлиняющий FPC-кабель (шлейф) и плату (разъем) подключения. Проверяем матрицу нажатием и удерживанием разъема подсветки. Далее, приступаем к конструированию корпуса.

Внутри делают перегородки, держатели. Линзы Френеля вставляют в посадочные места, затем сам держатель — в фиксаторы ЖК монитора. При этом надо исключить любое отражение света от перегородок, иначе качество изображения ухудшится. С этой целью проходятся наждачкой по поверхностям, делая их матовыми.

Крепление для монитора

На этой части остановимся подробнее, так как небрежная сборка элемента может испортить конечный результат. Дисплей небольшой, с очень тонкой рамкой, поэтому предотвращение утраты светового потока усложняется. Желательно посмотреть чертежи из интернета — они учитывают данный нюанс. Если к данному этапу подойти без надлежащей тщательности, получим картинку с заметными белыми полосами по краям.

Если использовать стандартный чертеж, то он предусматривает наличие 3 частей держателя: 2 — для постоянной фиксации и 1 — для временной. Желательно при работе не касаться дисплея: отпечатки увеличиваются на конечной картинке. Проблема устраняется, если выполнять сборку в медицинских перчатках.

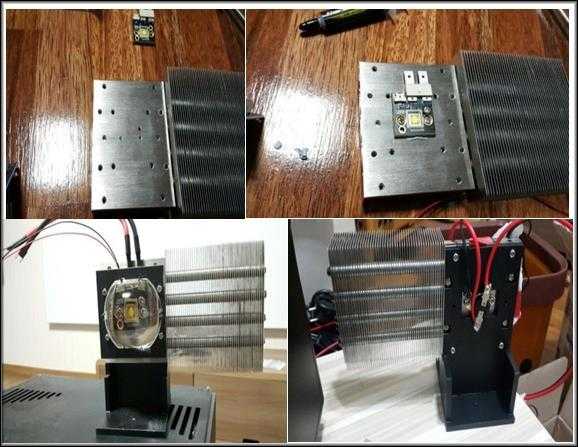

Установка светодиода

Светодиод закрепляется на теплоотводе, который покупают в комплекте или отдельно, а также можно использовать компьютерные радиаторы от системы воздушного охлаждения процессора. Далее, сооружаем держатель для этой конструкции по тем же чертежам из сети. Диод прикручивается винтами М3 к радиатору, посадочная площадка смазывается термопастой. Затем устанавливают конденсаторную линзу перед источником света, обычно в ее комплект входит и крепление.

Проводка, охлаждение

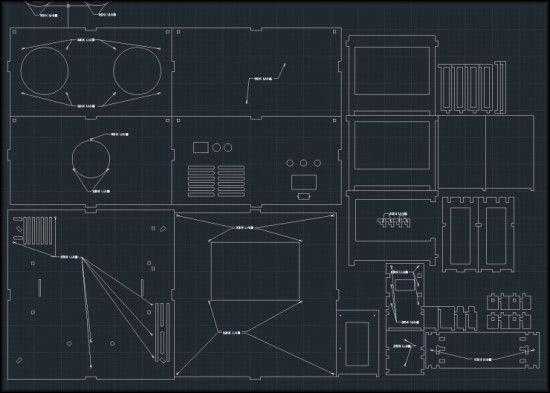

Наш пример использует стандартный чертеж, предусматривающий посадочные места для вентиляторов. Устанавливаем их туда, в цепь можно включить регулятор скорости вращения (подстроечный резистор на 10 кОм, припаивается на один из проводков), есть также платы с ним и с датчиком температуры: уменьшив скорость, понизится шумность конструкции.

Проверка расположения элементов

Проверьте провода согласно приложенным к статье фото. Затем проанализируйте, как расположен светодиод — при правильном зазоре между ним и задней линзой (F120) свет освещает всю активную область экрана. Стороны с канавками двух линз должны быть повернуты к монитору.

Используют и другие комбинации линз, но описанная оптимальная для дисплея в 5–6 дюймов. Можно также взять и оптику с большим фокусным расстоянием — F120/F220 с проекционной F230 — при уменьшении фокусного расстояние увеличивается картинка. В нашем случае, если применить диод CBT-140, то видеопроектор обеспечит четкость, при которой можно увидеть пиксели на проекционной поверхности. А фокусировка будет превосходить некоторые заводские экземпляры.

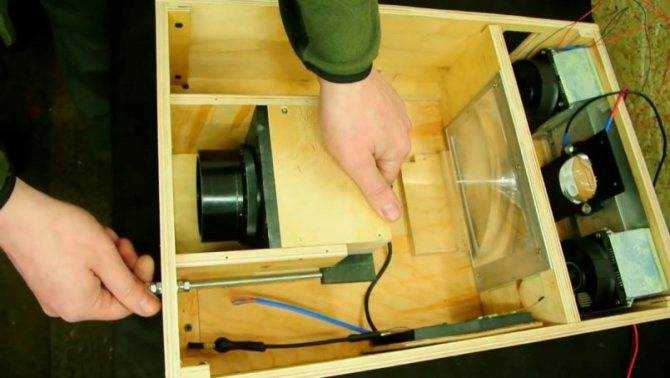

Качественный проектор с ЖК матрицей и линзами Френеля

Сделать такой проектор сможет не каждый любитель – для этого потребуется понимание электросхем, навыки пайки, а также уйма свободного времени и денег – нужные нам комплектующие стоят сравнительно дорого. Итак, вам потребуются:

фанера и крепёжные уголки для создания корпуса;
направляющие для каретки;
плата источника питания светодиода;
светодиод 100 Вт (чем меньше, тем лучше);
плата источника питания вентиляторов;
плата управления вентиляторами;
выходной объектив;
две линзы Френеля;
ненужный смартфон с жидкокристаллической матрицей.

Убедившись, что всё под рукой, приступаем к работе:

Изготовьте из фанеры и уголков прямоугольный корпус под размер линз.
Вырежьте из боковушек ближе к задней стенке симметричные отверстия для вентиляции.
При желании вместо фанеры можно сделать корпус из ДСП
Вмонтируйте охлаждающую систему в заднюю стенку. Её центр должен быть свободен – туда мы подключим светодиод.
Система, которую мы будем делать, потребует хорошего охлаждения
Закрепите светодиод в центре задней стенки, подключив его к питанию.
Вырежьте из фанеры корпус для первой линзы Френеля – прямоугольник по поперечному размеру коробки, с вырезанным в центре слотом для линзы.
Закрепите первую линзу перед светодиодом, не перекрывая вентиляционные отверстия.
Она потребуется для того, чтобы фокусировать изображение на различных расстояниях
За объективом закрепите пластинку с матрицей и линзой.
Через микроконтроллер соедините матрицу с источником изображения (компьютером). Для этой цели вполне подойдёт Arduino с подходящим шилдом.
Если всё правильно подключено, то на дисплее (и на стене напротив проектора) появится изображение с экрана компьютера.

Видео: качественный проектор своими руками (инструкция для опытных электронщиков)

Создание домашнего кинотеатра – это увлекательный процесс. Кто-то может обойтись простым проектором из обувной коробки, другие же с удовольствием проведут несколько часов за сборкой сложного, но качественного устройства.

Экраны современных телевизоров достигли размеров, измеряемых метрами. Но для некоторых любителей просмотра фильмов на большом экране этого либо мало, либо не по карману. Возможны и другие причины. Главное, что есть желающие сделать у себя дома кинотеатр. Безусловно, в этом есть определенный смысл. Полумрак импровизированного домашнего кинозала полнее погружает в события на экране. Ведь зрение меньше отвлекается на окружение, скрытое в слабом свете.

Эта статья призвана помочь желающим обзавестись проекционным оборудованием, приложив к этому мастерство своих рук. Далее расскажем о трех конструкциях проектора для просмотра видео на большом экране. Безусловно, можно поискать в интернете что-либо еще. Но рекомендуем не тратить на это время. Наша статья содержит основы, которые лишь подтвердятся найденными вами конструкциями. Но при этом время будет потрачено, скорее всего, зря.

На основе планшета или ноутбука

Такой проектор обладает более высоким качеством изображения за счет большего экрана. Существуют как более «гуманные» способы выполнения, при которых цифровые устройства остаются целыми, так и методы для которых вам понадобиться извлечь графическую матрицу для трансляции изображения.

Чтобы изготовить проектор из ноутбука вам понадобится картонная коробка достаточно больших размеров, чтобы ее торцевая сторона была соизмерима с монитором, а длина составляла не мене 50см. Увеличительное стекло должно иметь довольно большие размеры, хорошо справятся с задачей линзы Френеля, также актуально использовать линзу от приспособления для полностраничного чтения книг. Чтобы собрать проектор вам понадобится выполнить следующие действия:

Прорежьте на торцевой поверхности коробки отверстие для увеличительного стекла.

Рис. 9: прорежьте отверстие для стекла

Его габариты делаются чуть меньше линзы, чтобы ее можно было закрепить на краях.

При помощи изоленты, скотча или силиконового герметика зафиксируйте объектив в отверстии.

Рис. 10: зафиксируйте линзу

Важно добиться плотного прилегания стекла к картону, чтобы исключить проникновение света в проектор извне. В стенке напротив сделайте отверстие для монитора ноутбука

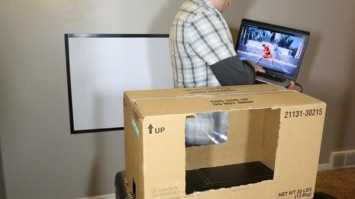

В стенке напротив сделайте отверстие для монитора ноутбука

В стенке напротив сделайте отверстие для монитора ноутбука.

Рис. 11: сделайте отверстие для монитора

При установке последнего край картона должен идти внахлест, чтобы свет, опять же, не проникал внутрь проектора.

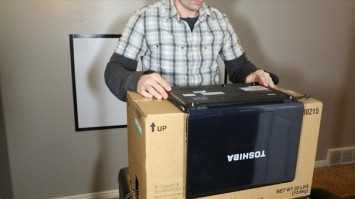

Установите ноутбук вверх ногами так, чтобы клавиатура находилась на крышке коробки. По принципу оптического переворота картинки линзой.

Рис. 12: установите ноутбук

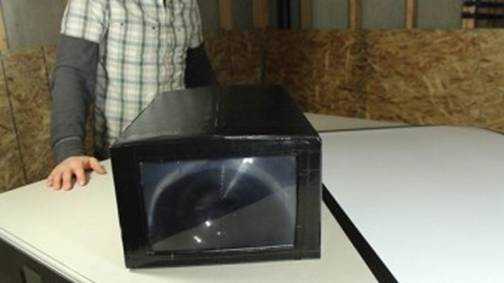

Простейший проектор из ноутбука готов, достаточно включить его в розетку и можете наслаждаться трансляцией любимого фильма. По такому же принципу можете использовать планшет для сборки проектора.

Как превратить картонную коробку в дешевый самодельный проектор для смартфона.

Смартфоны и планшеты отлично подходят для просмотра фильмов и видеоклипов на улице, но дома экран слишком мал. На рынке представлено довольно много проекторов, работающих с мобильными устройствами, но они могут быть дорогими. Хорошая новость заключается в том, что довольно легко создать свой собственный проектор из предметов, которые, вероятно, у вас уже есть. Этот самодельный проектор сделан из картонной коробки из-под обуви, лупы, скрепки и липкой ленты. Начните с обведения контура увеличительного стекла на одном конце коробки. С помощью ножа прорежьте линию, а на другом конце сделайте небольшое отверстие для шнура питания.

Затем с помощью липкой ленты прикрепите увеличительное стекло к коробке. Убедитесь, что он плотно прилегает, чтобы не потерять свет. Теперь возьмите канцелярскую скрепку и согните ее в небольшую подставку для телефона. Вот учебник, из которого они взяли идею, для справки. Вам придется немного поэкспериментировать, чтобы понять, как лучше расположить подставку (это также будет зависеть от мощности вашего увеличительного стекла). Теперь ваш проектор завершен. Чтобы правильно увидеть изображение, которое будет проецироваться вверх ногами, когда оно пройдет через объектив, необходимо перевернуть экран.

На iPhone это можно сделать, выбрав ” Настройки” -> « Базовый” -> « Специальные возможности” , затем переключите ” Вспомогательное прикосновение” на НА СТРАНИЦЕ . Нажмите на маленький белый круг, чтобы открыть меню, затем перейдите к пункту Устройство -> Поверните экран .

Реально сделать проектор без увеличительного стекла, поэтому вам не придется утруждать себя его покупкой и установкой. Вам понадобится устройство для демонстрации слайдов – слайд-проектор. Лучше всего для этого подходит устройство, которое проецирует слайды. Преимущество этого метода заключается в том, что качество изображения достаточно высокое, так как линзы внутри проектора уже настроены. Для отображения видеофайлов необходима матрица – оптимально использовать матрицу планшета с диагональю 10,1 дюйма.

Проектор с устройства для демонстрации слайдов

Если у вас есть использованный или ненужный слайд-модуль, вы также можете использовать его в качестве проектора. И в будущем его можно будет собрать обратно. Никаких манипуляций с оптикой не требуется – все уже готово. Устройство демонстрирует фотографии в формате А4, т.е. желателен прием на большем дисплее, с планшета, ноутбука.

Отсоедините матрицу от планшета и от платы.
Приложите дисплей к стеклу, зазор должен составлять 4-6 мм.
Прикрепите небольшой кулер к боковой стороне, можно приклеить его с помощью двустороннего скотча.
Подключите планшет к электросети.

Если вы используете ноутбук и решили установить клавиатуру отдельно (чтобы было удобно ею управлять), вам понадобится удлинительный кабель. Но можно попробовать и “гуманный” способ: открыть гаджет и положить экран на раздвижное стекло, а часть с клавиатурой подвесить сбоку или оставить в горизонтальном положении. Правда, не снимая гаджета, управлять им можно только с помощью мыши, но этого вполне достаточно для просмотра видео и фотографий.

Читайте далее:

Мультимедийные проекторы – типы, технологии проекции, разрешения

Как включить проектор с компьютера

Как выбрать лупу по увеличению

Как называется экран для проектора

Как выбрать недорогой проектор для дома

Что такое анероидный барометр география 5 класс

Где купить мобильные проекторы

Нам недавно попалась на глаза отличная коробка с алиэкспресс, вот такой вид она представляет.

Есть и готовые заводские проекторы для мобильного телефона, но их мы рекомендуем покупать людям, которые действительно любят смотреть фильмы такими способами. Ведь средняя стоимость проектора – 250 долларов, и это еще средненький.

Проектор на основе планшета или ноутбука

Если вы решили сделать проектор для дома своими руками и желаете добиться лучшего изображения, то в роли передающего монитора стоит использовать планшет — разрешение экрана намного больше, чем у смартфона, а значит, и качество передаваемого изображения в разы лучше.

Коробку, чтобы построить домашнее устройство на основе планшета, выбираем большего размера: длина ее должна быть не менее 50 см, а торцевая сторона — немного больше экрана планшета. Для увеличения лучше приобрести большое увеличительное стекло советского производства, тогда качество будет отменное. Примером может служить прибор для полностраничного чтения книг, стоимость линзы будет в пределах 8 долларов.

В торце с помощью ножа прорезаем отверстие, которое будет немного меньше лупы, потом крепим линзу с помощью двусторонней клейкой ленты, рифленой поверхностью внутрь коробки.

Планшет закрепляем внутри коробки, учитывая при этом, что линза переворачивает изображение.

Конструкция на основе ноутбука немного отличается — прямоугольные отверстия вырезаются с обеих сторон длинного торца коробки. Само устройство расположено монитором вниз, а клавиатурой на верхнюю часть картонного основания — это помогает получить верное изображение, а не перевернутый вариант.

Многообразие и доступность материалов

Старые и б/у вещи не обязательно выбрасывать на свалку — из них получатся отличные самоделки, которые непременно пригодятся в быту или на даче. Таким образом, вы не только дадите вторую жизнь старым вещам, но и сэкономите на покупке материалов. Например, из обрезков доски вы можете сделать столярную киянку, а из старого баллона — очаг для казана.

Нужно отметить, что вопрос выбора материалов для самоделок всегда актуален. Каждый мастер сам решает, из чего ему делать ту или иную самоделку, но многие сходятся во мнении, что нет ничего зазорного в том, чтобы использовать отходы производства или остатки материалов после ремонта в доме.

На нашем сайте собраны оригинальные идеи на любой вкус: и для тех, кто хочет сэкономить, и поэтому использует то, что имеется под рукой, и для тех, кто предпочитает делать что-либо только из новых (покупных) материалов.

Например, чтобы сделать раздвижную межкомнатную дверь в частном доме, можно использовать как старые, так и новые материалы.

А вот обеденный столик из дерева и профиля вы можете изготовить исключительно из обрезков, оставшихся после ремонта или какого-либо проекта.

Из остатков пластиковых или полипропиленовых труб можно также сделать много чего интересного — например, удобный переносной органайзер для хранения саморезов и болтиков с гайками.

Также из ПП и ПВХ труб можно изготовить приспособление для нарезки листовой фольги или сделать подставку для хранения напильников.

Гобопроектор

Принцип проектора гобо упрощенно аналогичный как у лазерных указок. Это устройство часто используется для трансляции рекламных логотипов, текстов картинок.

Используется:

обычный LED прожектор освещения, к нему припаян провод с выключателем;
вместо защитного стекла лампочки — линза. Для опытов, а также для объектива может понадобиться несколько их разновидностей. Лупы можно купить в специализированных магазинах оптики, в интернете;
отрезок пластиковой канализационной трубы с муфтой;
термостойкий герметик (для удобства его набирают в шприц);
трафареты, их заказывают в полиграфии или можно сделать самому, распечатать и вырезать из простой бумаги.

Сборка:

Извлекается лампочка из рефлектора, на ее место ставят светодиод от 100 Вт.
К лампе припаивается провод с переключателем.
В рефлектор вставляется лупа (толстая выпуклая 10-кратная), все закрепляется герметиком (красная смесь на фото) — это конденсор. Сверху — еще одна линза, но уже тоньше, например, 3 или 4-кратная.
В качестве объектива также подбирают одну или две линзы, например, 50 миллиметровые с 5 кратным увеличением (если поставить две, картинка будет в 2 раза больше).
Делаем объектив из муфты и трубы, диаметр последней подбираем под линзы.
