Как определить межвитковое замыкание обмотки электродвигателя

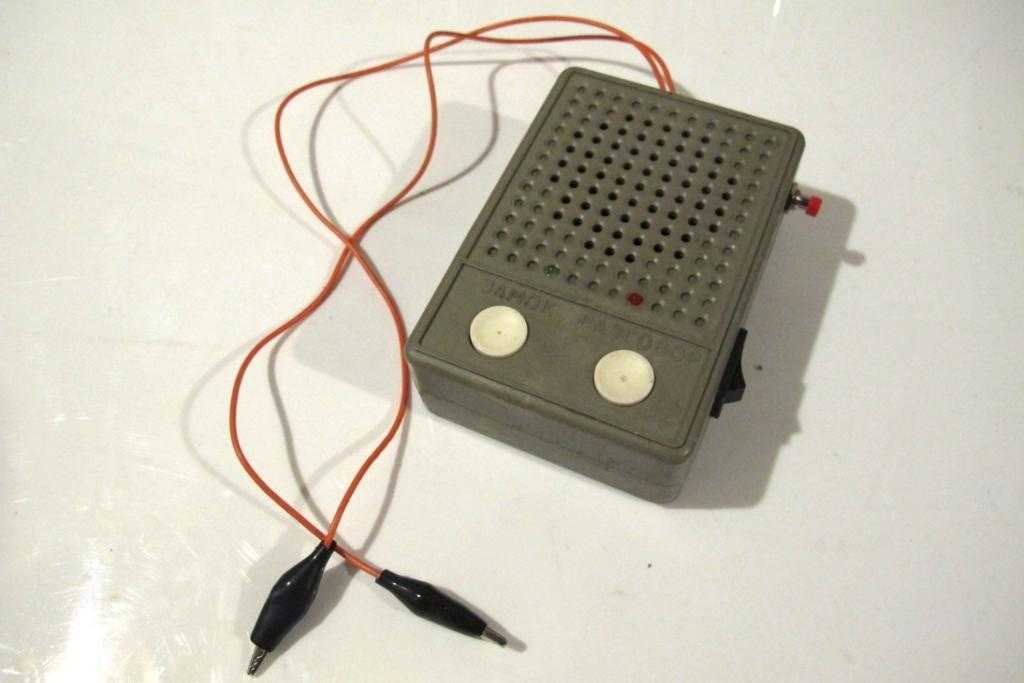

Самодельное приспособление

Устранить межвитковое замыкание электродвигателя можно при помощи агрегата, сооруженного в домашних условиях. Для сборки нужно подготовить транзисторы КТ209 и КТ315, переменные резисторы на 47 кОм и 1 кОм. Питание изделия можно обеспечить при помощи батареи, а также высококачественного стабилизатора. Дополнительно нужно установить зеленый светодиод, который будет сигнализировать о включении агрегата, а оранжевый – контрольный. Последовательно с этими элементами включают резистор на 30 Ом. Стоит отметить, что рабочая плата имеет компактные размеры, за счет чего легко поместится в небольшой корпус.

Особенности разборки электродвигателя

Еще перед тем, как начинать пытаться извлечь ротор из электромотора, можно попробовать заменить щетки. Конечно это стоит делать, только если их состояние дает понять, что элементы отслужили свой срок. Ведь чрезмерное искренние, потеря мощности и запах жженой проводки могут быть следствием износа токосъемных щеток. И только после того, как их замена не принесла результатов, нужно браться за ротор со статором.

Разбирать двигатель нужно очень аккуратно, чтоб не повредить узлы и исправную обмотку

Рекомендуется обратить внимание на подбор отвертки, так как инструмент неподходящего размера может повредить головки болтов и придется приложить немало усилий, чтобы их выкрутить. Начинающим электрикам советуют фотографировать все этапы разбирания электронного устройства, чтобы потом не было проблем со сборкой двигателя

Тем более, что электрические двигатели часто устанавливаются в технически сложных изделиях со множеством различных крепежных элементов.

Редкие неисправности

Намного реже в коллекторных двигателях случаются обрывы и выгорания обмоток и мест подключения. Также редко можно встретить оплавления, замыкания ламеля пылью графита.

Чтобы избежать таких поломок, во время внешнего осмотра нужно всегда обращать внимание на:

цельность обмоток;
наличие почернения на обмотках;
прочность контакта ламелей коллектора с выводами проводов. Если есть необходимость, то их нужно перепаять;
количество графитовой пыли между ламелями коллектора. Обязательно удалите пыль, если нужно;
присутствие горелого запаха (это может быть изоляция).

При визуальном осмотре вы обнаружили, что обмотка статора/ротора повреждена? Сдайте ее на перемотку или просто замените новой.

К сожалению, повреждение обмотки не всегда можно увидеть невооруженным глазом, поэтому если очевидных поломок нет, прозвоните их с помощью мультиметра.

Как найти межвитковое замыкание

Замыкание витков легко определить, для этого есть несколько методов

Во время работы электродвигателя обратите внимание на неравномерный нагрев статора. Если одна его часть нагрелась больше, чем корпус двигателя, то необходимо остановить работу и провести точную диагностику мотора

Существуют приборы для диагностики замыкания витков, можно проверить токовыми клещами. Нужно измерить нагрузку каждой фазы по очереди. При разнице нагрузок на фазах надо задуматься о наличии межвиткового замыкания. Можно перепутать витковое замыкание с перекосом фаз сети питания. Чтобы избежать неправильной диагностики, надо измерить приходящее напряжение питания.

Обмотки проверяют мультиметром путем прозвонки. Каждую обмотку проверяем прибором отдельно, сравниваем результаты. Если замкнуты оказались всего 2-3 витка, то разница будет незаметна, замыкание не выявится. С помощью мегомметра можно прозвонить электромотор, выявив наличие замыкания на корпус. Один контакт прибора соединяем с корпусом мотора, второй к выводам каждой обмотки.

Если нет уверенности в исправности двигателя, то необходимо произвести разборку мотора. При разборе нужно осмотреть обмотки ротора, статора, наверняка будет видно место замыкания.

Наиболее точным методом проверки замыкания между витками обмоток является проверка понижающим трансформатором на трех фазах с шариком подшипника. Подключаем на статор электромотора в разобранном виде три фазы от трансформатора с пониженным напряжением. Кидаем шарик подшипника внутрь статора. Шарик бегает по кругу – это нормально, а если он примагнитился к одному месту, то в этом месте замыкание.

Можно вместо шарика применить пластинку от сердечника трансформатора. Ее также проводим внутри статора. В месте замыкания витков, она будет дребезжать, а где замыкания нет, она просто притянется к железу. При таких проверках нельзя забывать про заземление корпуса двигателя, трансформатор должен быть низковольтным. Опыты с пластинкой и шариком при 380 вольт запрещаются, это опасно для жизни.

Измерение уровня выходного напряжения

Для каждого отдельного агрегата это значение будет разным. Разберем подробнее проверку автомобильного генератора. Выставляем на шкале мультиметра режим замера напряжения. Сначала необходимо проверить напряжение на выключенном двигателе Для этого замеряем значении вольтажа на клеммах аккумулятора.

Красный щуп подключаем к плюсовой клемме, черный закрепляем на минус. Заряженный исправный АКБ выдаст значение до 12,8 В. Производим запуск двигателя. Затем проводим измерение.

Теперь это значение должно быть не более 14,8В, но и не менее 13, 5 В. Если уровень напряжения выше или ниже, генератор неисправен.

Межвитковое замыкание

Межвитковые замыкания, ухудшение контакта в местах паек, обрывы могут быть обнаружены по измерению напряжения на катушке при пропускании через нее тока.

Межвитковое замыкание обнаруживают путем измерения ее сопротивления аналогично катушкам генераторов постоянного тока.

Межвитковые замыкания могут быть в одной или нескольких секциях якоря или между секциями вследствие замыкания смежных пластин коллектора. При замыкании между концами секции или между пластинами коллектора, а также при соединении между собой отдельных витков секции в обмотке якоря образуются замкнутые контуры.

Межвитковое замыкание у катушек полюсов определяют приборами, работающими по принципу трансформатора. Схема одного из приборов показана на рис.

Пробой диодов выпрямителя

Пробой диодов выпрямителя происходит при перегреве током большой силы, повышении напряжения генератора выше нормы и при механическом повреждении.

В пробитых диодах сопротивление практически равно нулю в обоих направлениях, что вызывает короткое замыкание фаз обмотки статора и отказ генератора.

При пробое диодов аккумуляторная батарея начинает разряжаться через обмотку статора, что вызывает разрушение изоляции обмотки и быстрый разряд батареи.

Современный автомобиль буквально набит различными электрическими системами. Питание этих систем напрямую зависит от генератора, который состоит из нескольких компонентов. Важнейшей частью генератора является статор генератора. От его состояния напрямую зависит работа генератора и питание бортовой системы автомобиля. При поломках генератора многие спешат поменять его на новый, хотя генератор легко перебрать и восстановить практически любую его часть. Например, перемотать статор генератора вполне можно своими руками.

Заключительный этап: особенности проверок двигателей под нагрузкой

Нельзя делать заключение об исправности электродвигателя, полагаясь только на показания мультиметра. Необходимо проверить рабочие характеристики под нагрузкой привода, когда ему необходимо совершать номинальную работу, расходуя приложенную мощность.

Включение подачей напряжения на холостой ход и проверка начала вращения ротора, как делают некоторые начинающие электрики, является типичной ошибкой.

Например, владелец очень короткого видео ЧАО Дунайсудоремонт считает, что замерив ток в обмотках, он убедился в готовности отремонтированного движка к дальнейшей эксплуатации.

Однако такое заключение можно дать только после выполнения длительной работы и оценки не только величин токов, но и замера температур статора и ротора, анализа систем теплоотвода.

Как определить неисправную обмотку

Для определения межвиткового замыкания в электродвигателе, его необходимо разобрать. Произвести визуальный осмотр. Дефект можно определить по внешнему виду обмоток. На них видны места кроткого замыкания, как показана неисправность ротора и статора на рисунках снизу:

Однако зачастую признаки межвиткового замыкания обнаружить визуально невозможно. Поэтому обслуживающий персонал должен знать, что делать в таких ситуациях. При отсутствии видимых неисправностей применяют следующие методы.

Поиск неисправности с помощью металлического шарика

Выявить замыкание изоляции можно при помощи понижающего трехфазного трансформатора. Напряжение вторичной обмотки не должно превышать 40 Вольт.

На разобранный двигатель подается напряжение с трансформатора. Внутрь двигателя по кругу запускают металлический шарик. При исправных обмотках он начинает «бегать» по кругу без остановки.

Если имеется замыкание обмотки, то шарик, сделав два три круга примагничивается в месте неисправности.

Если отсутствует шарик, проверить можно с помощью пластины из трансформаторного железа. Можно использовать железо от неисправного трансформатора. Пластину прикладывают по кругу поочередно. В неисправном месте пластина начнет вибрировать. В остальных местах она примагничивается.

Проверяя исправность электродвигателя, не стоит забывать о технике безопасности. Корпус двигателя должен быть заземлен. При этом, категорически запрещено подавать напряжение выше 40 Вольт на обмотки.

На рисунке снизу показана методика проверки с помощью шарика:

Проверка специальным прибором

Поиск межвиткового замыкания электродвигателя можно производить с помощью прибора для проверки пробоя изоляции обмоток. Его можно приобрести через интернет или сделать самостоятельно. Многочисленные схемы приведены в интернете. Они не сложные. Повторить может любой специалист, имеющий навыки работы с паяльником и разбирающийся в электросхемах.

Как определить неисправность, подробно расписано в инструкции к прибору. Диагностика выполняется за считанные минуты. Однако, для выполнения диагностики необходим осциллограф.

Это дорогостоящий прибор. Работать на нем умеют не все мастера. Поэтому этот метод проверки не получил массового распространения.

Сейчас промышленность выпускает устройства, которые не требуют применения осциллографа. В нем имеются два светодиода, по которым определяют неисправность.

Прибор представляет собой генератор, колебательный контур которого состоит из конденсатора и обмотки двигателя. Подстроечным резистором добиваются возбуждения контура. В этом случае светодиод начинает мигать. Поочередно подсоединяют все обмотки. При подключении неисправной обмотки, светодиод будет гореть постоянно. Т.е. произойдет срыв генерации.

Диагностика якоря с помощью дросселя

Для проверки якоря применяют дроссель. Он представляет собой трансформатор с вырезанным сердечником. Используется прибор заводского изготовления или самодельный.

Сделать его можно при наличии неисправных вибрационных насосов «Малыш» или «Ручеек». Подробная инструкция с описанием имеется в интернете.

Проводились измерения на заводском приборе и самодельном, изготовленном по методике, описанной в интернете. Результат оказался одинаковым.

Как проверять неисправность данным устройством. В вырез помещается якорь. На дроссель подается напряжение. При этом обмотка якоря будет представлять вторичную обмотку трансформатора.

С помощью пластины из трансформаторного железа проверяем исправность обмотки. Постепенно поворачивая якорь, в месте пробоя, пластина примагничивается к якорю и начинает вибрировать. Это показано на нижеприведенном рисунке:

Измерение сопротивления тестером

При отсутствии дросселя можно произвести проверку аналоговым тестером. Стоит отметить, что таким образом можно проверить обрыв обмотки, а замыкание витков проверяют вышеописанным способом.

Для этого производят замеры между ламелями якоря. Сопротивление проводников должно быть одинаковым.

Обязательно производят проверку замыкания проводов на корпус. Для этого необходимо один конец тестера соединить с корпусом и поочередно прозвонить каждую обмотку. Такую проверку выполняют при условии отсутствия обрыва в обмотках.

На фото снизу показано, как измерять сопротивление проводников:

Проверка статора тестером

Проверить целостность обмотки статора можно с помощью тестера. Для этого достаточно измерить сопротивление каждой в отдельности. Замеры выполняют с помощью высокоточного прибора. Не лишне проверить на отсутствие пробоя изоляции на корпус с помощью мегомметра.

На рисунке вверху показана прозвонка целостности обмоток:

Элементарная проверка

Первым делом необходимо аккуратно установить индуктор на платформе тормозного изделия и включить его в сеть. Переключатель следует перевести в положение 4. Якорь аккуратно укладывают на полюса индуктора, после чего закрепляют на валу приспособление для проворачивания якоря. Можно включить стенд. Мастеру предстоит аккуратно прижать щупы контактного агрегата к двум соседним коллекторам якоря. Немного проворачивая механизм, нужно отыскать положение, при котором показания механизма будут находиться на максимальной отметке. При помощи резистора устанавливают стрелку устройства на максимально удобную отметку шкалы. Необходимо постепенно проворачивать якорь, не меняя при этом пространственного положения щупов. Мастеру остается только считать показания прибора.

Какие электромоторы можно проверить мультиметром?

Электрические машины используют принцип вращения подвижной части относительно статичной за счет магнитной индукции, возникающей в катушках, по которым протекает электрический ток. В зависимости от типа питания они делятся на следующие:

Конструктивный элемент	Питающий ток
Переменный	Постоянный
Неподвижный	Статор	Индуктор
Подвижный	Ротор	Якорь

Электромоторы бывают с питанием от тока:

Постоянного, со схемными решениями упрощения регулировки мощности, оборотов.
Переменного, одно или трехфазного. Они разделены:

синхронные, у них обороты ротора совпадает с частотой изменения индукции статора;
асинхронные. Количество оборотов не зависит от сети. Роторы таких двигателей различаются схемой соединения обмоток, могут быть:

короткозамкнутые, где роль обмоток выполняют алюминиевые или медные стержни, залитые в поверхность под углом к оси вращения, соединенные на торцах ротора кольцами;
фазные: концы уложенной в пазы сердечника катушки соединены «звездой» или «треугольником» с контактными ламелями на валу ротора.

Неисправности ротора

В случае оптимального режима использования, ротор не изнашивается. Производятся регламентные работы с заменой щеток при их износе. Но со временем, при сильных нагрузках статор нагревается и образуется нагар. Самая частая механическая поломка – износ или перекос подшипников.

Работать болгарка будет, но при этом быстро изнашиваются пластины, и со временем двигатель ломается. Чтобы избежать поломок, необходимо проверять инструмент и поддерживать нормальные условия службы. Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.

Что учесть при проверке двигателя

И последнее. Нужно просчитать, что выгоднее – восстанавливать исправность изделия или приобрести новое. Это зависит от специфики его эксплуатации, интенсивности использования, необходимости в нем в какой-то момент времени (срочная работа, например). Практика показывает, что после того, как эл/двигатель побывал в мастерской, в «чужих руках», больше полугода он не проработает. Проверено.

Ну а как поступить, решать только вам, уважаемый читатель. По крайней мере, самостоятельно произвести простейшие проверки электрического двигателя на исправность вы уже сможете.

Источники

https://YaElectrik.ru/elektroprovodka/kak-proverit-elektrodvigatel-multimetrom
https://kvazar-ufa.com/articles/kak-proverit-obmotku-electrodvagatelia-multimetrom/
https://pauk.top/kak-prozvonit-elektrodvigatel-multimetrom.html
https://avtika.ru/kak-proverit-obmotku-trehfaznogo-dvigatelya-testerom/
https://EvoSnab.ru/instrument/test/prozvonka-elektrodvigatelja-multimetrom
https://ugstroialyans.ru/kak-prozvonit-trehfaznyy-dvigatel/
https://electric-220.ru/kak-proverit-elektrodvigatel-multimetrom
https://molotok34.ru/zapchasti/kak-proverit-elektrodvigatel.html

Советы по выбору электродвигателя

Главное при выборе электродвигателя – это подбор его в соответствии с теми условиями, где он будет использоваться. Например, для влажной среды следует выбирать брызгозащитные приборы, а приборы открытого типа категорически нельзя подвергать воздействию жидкости. Помните следующее:

двигатели брызгозащитного типа можно применять во влажных и сырых местах. Их конструкция такая, что жидкость не может попасть внутрь прибора под давлением силы тяжести или потока воды;
открытый двигатель предполагает, что все его детали будут находиться на виду. С торцов приборы имеют огромные отверстия и хорошо видны обмотки статора. Эти отверстия категорически нельзя блокировать. а сами электродвигатели подобного типа нельзя использовать во влажных помещениях, а также грязных и пыльных;
двигатели типа TEFC можно использовать везде, за исключением тех условий, на которые они не рассчитаны, о чем можно прочесть в руководстве пользователя к устройству.

Итак, мы перечислили наиболее распространенные проблемы, которые могут произойти с бытовыми электродвигателями. Практически всех их можно распознать и принять те или иные меры посредством проверки прибора

А как правильно его проверять и на какие детали при этом стоит обращать внимание прежде всего, мы и рассмотрели выше

Проверка конденсатора с использованием мультиметра

Проверка конденсатора мультиметром

Конечно, наиболее надежный способ проверить неисправный однофазный двигатель с конденсатором – использовать омметр для измерения величины сопротивления. Прибор точно покажет сопротивление конденсатора, а по этому уже можно делать выводы о том, насколько целостным является диэлектрик, от чего напрямую зависит исправность электронного устройства.

В бытовых условиях, когда точных значений от вас никто не требует, а вам нужно лишь узнать причину поломки, достаточно будет и мультиметра.

Алгоритм проверки следующий:

мультиметр переключается в режим измерения Ом;
затем нужно выставить верхнее значение сопротивления – бесконечность;
произвести измерение сопротивления конденсатора на выводах.

Если сопротивление будет низким (а это любое значение, помимо бесконечности), то устройство, которое проходит тест, сломано. Тут либо пробит диэлектрик, либо вытек электролит.

Стрелка циферблата на тестере показывает небольшое отклонение, а затем возвращается на исходную позицию? Конденсатор исправен и потихоньку набирает емкость.

Стрелка прибора, которая отклонилась, а затем зафиксировалась на одном из значений также свидетельствует о поломке электронного устройства.

Проверка якоря болгарки тестером – возможные результаты диагностики

Среди наиболее распространенных причин выхода оборудования из строя чаще всего встречается межвитковое замыкание якоря болгарки. Его можно обнаружить – прозвонить – с помощью тестера. Мультиметр представляет собой электроизмерительный прибор, который включает функции амперметра, вольтметра и омметра. Им можно не только проверить наличие межвиткового замыкания в обмотке болгарки, но и измерить сопротивление между ламелями. Более простым прибором является тестер. Проверяя с его помощью якорь углошлифовальной машины, можно обнаружить неисправности, вызванные вследствие короткого замыкания.

Разборка болгарки

Чтобы проверить замыкание на статоре и роторе, нужно разобрать двигатель бытового инструмента. Рассмотрим выполнение этой операции для поиска неисправности болгарки.

снимаем защитный кожух, открутив один винт на хомуте;
откручиваем 4 винта и отсоединяем редуктор с двигателем от рукоятки болгарки;
затем со стороны редуктора отвинчиваем 4 болта и отсоединяем редуктор, вместе с ротором двигателя;
статор у нас остался в корпусе подсоединенным к кнопке включения и питания.

Разобрав и отсоединив необходимые для проверки детали, переходим к их внешнему осмотру проверке на межвитковое замыкание.

Элементарная проверка

Что следует знать о двигателе перед его проверкой: 2 важных момента

В рамках излагаемой темы достаточно представлять упрощенный принцип работы и особенности конструкции любого двигателя.

Любой движок состоит из стационарно закрепленного корпуса — статора и вращающегося в нем ротора, который еще называют якорь.

Его круговое движение создается за счет воздействия на него вращающегося магнитного поля статора, формируемого протеканием электрических токов по статорным обмоткам.

Когда обмотки исправны, то по ним текут номинальные расчетные токи, создающие магнитные потоки оптимальной величины.

Если сопротивление прводов или их изоляция нарушена, то создаются токи утечек, коротких замыканий и другие повреждения, влияющие на работу электродвигателя.

Между статором и ротором выполнен минимально возможный зазор. Его могут нарушить:

разбитые подшипники;
попавшие внутрь механические частицы;
неправильная сборка и другие причины.

Когда происходит задевание вращающихся частей о неподвижный корпус, то создается их разрушение и дополнительные механические нагрузки. Все это требует тщательного осмотра, анализа состояния внутренних частей до начала электрических проверок.

Довольно часто не квалифицированный разбор является дополнительной причиной поломок. Пользуйтесь специальным инструментом и съемниками, исключающими повреждения граней валов.

После разборки сразу во время осмотра проверяют люфты, свободный ход подшипников, их чистоту и смазку, правильность посадочных мест.

Кроме этого у коллекторного электродвигателя могут быть сильно изношены пластины или щетки.

Все это необходимо проверять до подачи рабочего напряжения.

Особенности конструкций, влияющие на технологию поиска дефектов

Обычно производитель электрические характеристики указывает на табличке, прикрепленной на корпусе. Этим сведениям стоит верить.

Однако часто во время ремонта или перемотки конструкция статора изменяется, а табличка остается прежняя. Этот вариант следует тоже учитывать.

Для бытовой сети 220 вольт могут использоваться двигатели:

коллекторные с щеточным механизмом;
асинхронные однофазные;
синхронные и асинхронные трехфазные.

В схемах 380 вольт работают трехфазные синхронные и асинхронные электродвигатели.

Все они отличаются по конструкции, но, в силу работы по общим законам электротехники, позволяют использовать одинаковые методики проверок, заключающиеся в замерах электрических характеристик косвенными и прямыми методами.

Оборвалась обмотка

В обрыве обмотки нет ничего удивительного, это самая распространенная неисправность в работе электроприводов. Произойти поломка может и в статоре, и в якоре.

Если в обмотке оборвалась одна фаза, то в этом месте тока не будет, а вот во второй фазе показатель тока будет завышен. Измерить это можно с помощью того же мультиметра в режиме амперметра.

В целом, эта поломка равнозначна потере фазы. Например, если обрыв внезапно произошел в то время, когда привод был в работе, двигатель начинает резко терять мощность и перегреваться. Если защита на агрегате работает правильно, то он отключится. Для решения проблемы, в основном, требуется перемотка.

В ситуации, когда обрыв произошел в роторе, частота колебания тока будет равна частоте колебания и скольжения напряжения. Из внешних признаков: сильное гудение и вибрирование, снижение оборотов привода.

Все это лишь причины поломок, но вот обнаружить их можно только если прозвонить каждую обмотку электромотора, измерив их сопротивление.

Пусковую и рабочую обмотку прозванивают в тех однофазных двигателях, которые работают при переменном напряжении величиной 220 В. Пусковая обмотка должна выдавать сопротивление, большее, чем у рабочей на 150%.

Для быстрой проверки работоспособности электродвигателя, на мультиметре также можно использовать функцию, которая называется «Прозвонка». Если цепь исправна, вы будете слышать характерный звук прибора, а в некоторых моделях присутствует и световой индикатор. Но если в цепи есть обрыв, звука вы не услышите.

Какие электромоторы можно проверить мультиметром

Если в двигателе нет механических повреждений, что обычно определяется визуально, то его неисправность в большинстве случаев обусловлена следующим:

произошел обрыв внутренней цепи;
случилось замыкание, то есть появился контакт там, где его не должно быть.

Оба дефекта выявляются мультиметром. Сложности возникают только при проверке двигателей постоянного тока: у большинства из них обмотка имеет почти нулевое сопротивление и его приходится замерять косвенным методом, для чего понадобится собрать несложную схему.

Трехфазные асинхронные двигатели работают и при однофазном питании.
Асинхронные одно- и двухфазные с короткозамкнутым ротором конденсаторные. К этому типу относится большинство двигателей бытовых приборов.
Асинхронные с фазным ротором. Такой ротор имеет трехфазную обмотку. Двигатели с фазным ротором применяются там, где требуется регулировка частоты вращения и понижение пускового тока: в крановом оборудовании, станках и пр.
Коллекторные. Применяются в ручном электроинструменте.
Асинхронные трехфазные с короткозамкнутым ротором.

Популярность моторов последнего типа объясняется рядом достоинств:

простота конструкции;
прочность;
надежность;
низкая стоимость;
неприхотливость (не требует ухода).

Все электродвигатели состоят из двух частей: неподвижной и вращающейся. Первая у моторов переменного тока называется статором, у постоянного — индуктором; вторая – соответственно ротором и якорем.

Неисправности ротора

Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.

Как определить витковое замыкание якоря быстро.

Если балансировка якоря не нарушена, а неувязка исключительно в испорченных обмотках, то таковой якорь есть вариант вернуть без помощи других, перемотав катушки. Перемотка ротора дома просит огромного терпения и аккуратности.

Мастер обязан иметь способности при работе с паяльничком и устройствами для диагностики электронных цепей. Если вы неуверены в собственных силах, лучше отнести движок при ремонте в мастерскую как еще его называют без помощи других сменять весь якорь.

Читайте так же

Для самостоятельной перемотки якоря пригодится:

провод для новейшей обмотки. Употребляется медная жила с поперечником, точно подходящим старенькому проводнику;
диэлектрическая бумага для изоляции обмотки от сердечника;
лак для заливки катушек;
паяльничек с оловянно-свинцовым припоем и канифолью.

Перед перемоткой принципиально сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника.

Процесс перемотки состоит из последующих шагов:

Демонтаж старенькых обмоток. Их нужно аккуратненько удалить, не повредив железного корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы либо повреждения, их нужно загладить ратфилем по другому зашлифовать наждаком. При, для рабочей чистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
Подготовка коллектора для подключения нового провода. Снимать коллектор ненужно. Следует оглядеть ламели и замерить мегомметром либо мультиметром сопротивление контактов относительно к корпусу. Оно будет менее 0,25 МОм.
Удаление старенькой проводки на коллекторе. Кропотливо убрать остатки проводов, прорезать пазы в части контактов. Дальше в пазы будут вставлены окончания проводов катушек.
Установка гильз для якоря. Гильзы делаются из диэлектрического материала шириной 0,3 мм, к примеру, электротехнического картона. Порезать определённое количество гильз и воткнуть в пазы очищенного якоря.
Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается поочередными радиальными движениями, против часовой стрелки. Такая укладка именуется «укладкой вправо». Намотка Повторить для всех катушек. Около коллектора стянуть провода толстой нитью из х/б ткани (капрон использовать запрещено, потому что он плавится при нагреве).
Проверка свойства намотки. В конце укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и вероятных обрывов.
Финальная обработка. Готовую катушку обработать лаком по другому эпоксидкой для скрепления обмотки. В промышленных критериях пропитку сушат в особых печах. Дома это сделают в духовке. При необходимости — использовать для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Как показывает практика, что если решено сменять якорь болгарки, то поменять его предпочтительнее вкупе с опорными подшипниками и крыльчаткой остывания мотора.

Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с иными глазами моделями — недопустима.
Отвёртки, гаечные ключи.
Мягенькая щётка и ветошь для протирки механизма.

Смена якоря начинается с разборки болгарки. Производятся последующие шаги:

Отвёрткой выкручиваются щёточные узлы с 2-ух сторон. Извлекаются щётки.

Чтоб установить к месту новый якорь болгарки следует взять новейшую деталь, после этого собрать инструмент в оборотном порядке. Последователь действий последующая:

На вал якоря устанавливается диск фиксации.
Способом напрессовки устанавливается подшипник.
Насаживается малая шестерня и фиксируется стопорным кольцом.
Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
Закручиваются болты крепления редуктора.
Якорь с редуктором вставляется в корпус болгарки и фиксируется.
Щётки осаждаются на место, запираются крышками.

После выполнения обозначенных действий болгарка готова к работе. Смена якоря произведена.

Старая суфийская мудрость говорит: «Умён тот человек, который способен выйти достойно из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.» Соблюдая правила эксплуатации радиоэлектронных товаров, не допуская перегрева мотора, реально избежать поломок и проблем при работе болгарки. Содержание и хранение инструмента в чистоте и сухости предупредит его механизмы от загрязнения и окисления токонесущих частей. Своевременное техническое сервис инструмента гарантированно освободит от противных сюрпризов в свое время работы.
