Допустимое отклонение напряжения по гост: допустимые значения

Параметры напряжения

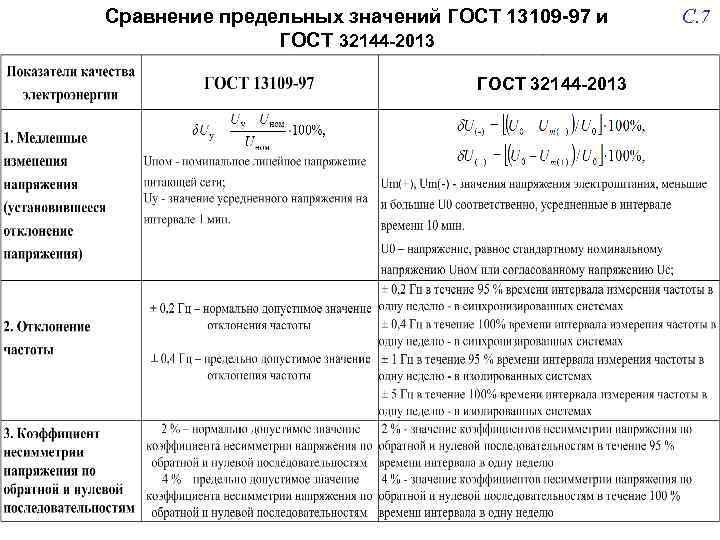

Перед тем, как вы скажите, что напряжение в вашей сети не соответствует норме и заявите свою претензию в энергоснабжающую организацию, необходимо знать эту норму. Диапазон отклонения напряжения устанавливается в нормальном режиме: δUyнор= ± 5 %, в предельно допустимом: δUyпред= ± 10 % от номинального значения.

В России номинальное напряжение бытовой сети Uном = 230 Вольт (В), верхний диапазон составляет 242 В. Для Uном = 380 В, верхний диапазон равен 418 В. Если напряжение выше этих диапазонов и по этой причине вышли из строя электробытовые приборы, вы вправе пожаловаться в энергоснабжающую организацию.

Эволюция напряжения в сети – с чего все началось

Уровень стандартных напряжений за последние 100 лет постоянно изменялся, для отечественных бытовых сетей в зависимости от степени технологического развития. Так, на заре электрификации стран советского лагеря для потребителей электрической энергии устанавливался номинал на 127 В. Такая система номинальных параметров вошла в обиход благодаря разработкам Доливо-Добровольского, который и предложил трехфазную генерацию вместо устаревшей двухфазной. Следует отметить, что еще в конце 30-х годов прошлого века норма напряжения 127 В уже слабо соответствовала возросшим производственным нуждам, именно тогда возникли первые попытки заменить ее, но с началом Второй мировой войны эти планы так и не реализовались.

Но уже в 60-х годах начались масштабные работы по приведению номинального напряжения к новому стандарту 220/380 В вместо переменного трехфазного 127/220 В. Европейские сети, к тому моменту уже совершили массовый переход на новые номиналы, дабы избежать необоснованно затратной замены проводов на большее сечение. В попытке не уступать в эффективности советские страны также начали переход, который планировалось закончить за ближайшую пятилетку. Происходило строительство новых электростанций, замена трансформаторов и силовых агрегатов, но процесс перехода на нормы в 220 В фазного напряжения для бытовых потребителей затянулся до 80-х годов.

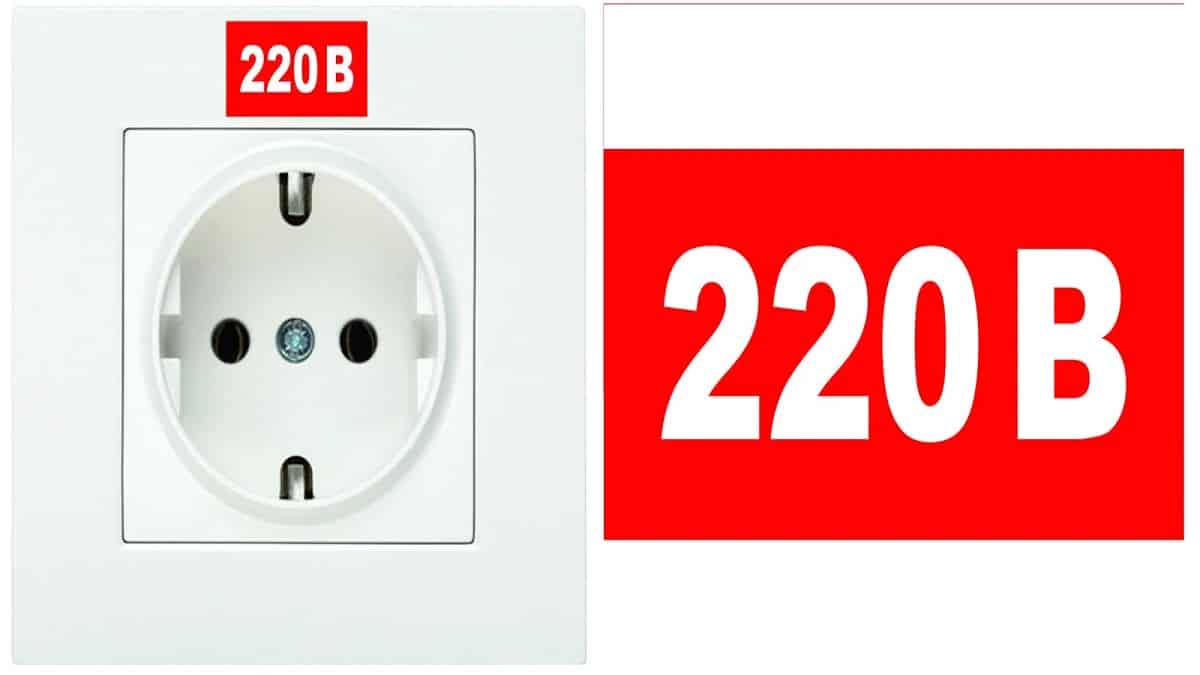

Рис. 1. Номинал на розетке

В 1992 году ГОСТ 29322-92 (МЭК 38-83) ввел новые нормы напряжения: 230 В фазного вместо 220 В и 400 В линейного вместо привычных 380 В.

Такой шаг преследовал стремление вывести собственную энергетическую систему в один ряд с зарубежными для:

удобства работы с ближайшими соседями;
возможности беспрепятственного выхода на мировые рынки;
упрощения процедуры транзита.

Но, из-за несовершенства всей отечественной системы электроснабжения и отсутствия средств для полномасштабной реконструкции, эти нормы напряжения не установились и по сей день.

Способы защиты

Реле напряжения

Полностью исключить возможность перепадов невозможно. Если скачки напряжения в электросети постоянны, есть несколько вариантов обезопасить дорогую бытовую технику. Использовать можно для большинства известных видов приборов.

Реле контроля напряжения

Устройство помогает решить вопрос резких скачков энергии в сети. При отклонении от заданных значений прибор отключает технику. После того как подача напряжения приходит в установленную норму, реле вновь начинает подачу электроэнергии.

Данный способ выручает лишь в некоторых ситуациях – обрыв нулевого контакта, попадание на линии электропередач кабеля городского транспорта (трамвай, троллейбус). При попадании молнии и в периоды атмосферного перенапряжения устройство почти бесполезно.

Установить можно самостоятельно, следуя пошаговой инструкции.

Источники бесперебойного питания

Данные приборы не относятся к защитным, однако вместе с таковыми помогают избежать перегорания приборов, но не оставаться в полной изоляции до восстановления нормального уровня напряжения. Обеспечивать электричеством весь дом или квартиру нецелесообразно и экономически неэффективно. Достаточно подключить отдельный участок проводов (например, для освещения).

Стабилизаторы напряжения

Если в квартире скачет напряжение (броски, скачки, подобное), рекомендуется использовать специальные стабилизаторы. Максимальный эффект дают при «проседании» напряжения на входе. Помогают при слабых скачках в сети, но с сильными импульсами (например, попадание молнии) не справляются. Электрики рекомендуют использование в тандеме с реле.

Защита от грозовых перенапряжений

Защита воздушной линии электропередачи от атмосферного перенапряжения

Атмосферное перенапряжение и молнии являются причиной перегорания бытовой техники. Избежать неприятных последствий можно, если установить специальные ограничители подачи напряжения на входе

Особенно важно использовать устройства в частных домах. Без защиты от грозовых перепадов во время плохих погодных условий необходимо отключать все домашние устройства от сети (вытаскивать из розетки), отключать свет

Данные приборы защищают только в случае высоковольтных скачков. При небольших перебоях электропитания бесполезны.

Защита бытовой электрической сети

Для защиты электробытовых приборов от возможного перенапряжения на рынке существует большой выбор. Это реле от перенапряжения РН – 111, РН – 113, огромное количество стабилизаторов. Они устанавливаются как на весь дом или квартиру, так и на отдельные электрические приборы. Для защиты от импульсных перенапряжений (молния) в частном доме рекомендуется установить УЗИП.

Для энергоснабжающей организации необходимо четкое соблюдение ППР. В жилых домах электромонтер должен постоянно проводить осмотр нулевых контактов и своевременно их поджимать. Там где к этому относятся не нужным образом, возможность отгорания нулевого проводника существенно увеличивается.

Какое напряжение в розетках разных странах мира

В настоящее время в мире используются два уровня напряжения. В США более низкий 100-127 Вольт и более высокий в Европе — 220-240 Вольт. Кроме того, имеются две рабочих частоты — 50 и 60Гц. Все виды напряжений в розетках различных стран образованы комбинацией этих величин:

в большинстве стран используется европейская система с комбинацией 220-240В 50Гц;
в розетках США, Японии и стран Южной Америки применяются 100-127В 60 Гц;
в некоторых районах Японии используется 110В 50Гц;
в Барбадосе, Сальвадоре, Тринидаде 115В 50Гц

Остальной мир в основном использует европейские 220-240В 50 Гц. Кроме того, в мире есть несколько стран с разными вариациями напряжения и частоты, например Филиппины, там используется напряжение 220-240В с частотой 60 Гц.

Сколько нужно для электроприборов

Оборудование, выпускаемое в России для внутренних потребителей, работает и при 220 В, и при 230 В, потому что производители закладывают необходимый запас от -15 % до +10 %. от номинала. Но в каждом конкретном случае допустимый диапазон характеристик питающей сети для прибора указывается в паспорте изделия или на его этикетке. Например, компьютеры могут работать при 140 — 240 В, а зарядное устройство телефона при 110 — 250 В. Данные маркировки часто наносятся на само изделие.

Наиболее чувствительны к качеству электроэнергии устройства, имеющие электродвигатели. Здесь пониженное напряжение может привести к сложностям в запуске и к сокращению срока службы оборудования, а повышенное приведёт к перегрузкам, также сокращающим период эксплуатации. Если взять обычную лампу накаливания и понизить напряжение питания на 10%, то интенсивность свечения заметно уменьшится, а если его увеличить — её срок службы сократится в 4 раза.

Допустимая максимальная норма в сети — 253 В. Эта величина может оказаться слишком высокой для электрооборудования, рассчитанного на 220 вольт. Разница в напряжении приведет к перегреву блоков питания, сетевых адаптеров, к преждевременному выходу приборов из строя.

Если вы заметили, что ваша техника стала перегреваться, выходить из строя, проверьте напряжение в сети. При обнаружении отклонения более чем на 10%, срочно обратитесь в вашу сетевую компанию. Там обязаны принять меры по ликвидации факторов, вызвавших нарушения.

Теперь вы знаете, какая все же норма напряжения в сети РФ по ГОСТ. Если возникли вопросы, задавайте комментарии под статьей. Надеемся, информация была для Вас полезной и интересной!

Материалы по теме:

Что делать, если низкое напряжение в сети
Как пользоваться мультиметром
Что делать, если из-за скачка напряжения сгорела техника

https://samelectrik.ru/

Посадка напряжения в домашней сети

Так называемая посадка напряжения может быть чревато многими нежелательными последствиями. Причем нежелательными как самими жителями, так и организацией-поставщиком, ведь именно она будет восполнять все непредвиденные расходы. По объективным причинам, описанным ранее, посадка электроэнергии может достигать рекордных показателей.

При отсутствии желания исправлять неисправности это является основанием для подачи искового заявления в суд.

Чем чревато превышение или значительное снижение установленных норм поставки напряжения в доме:

Быстрее перегорают лампочки;
Особенно это пагубно для холодильника, стиральной машинки и прочих электробытовых приборов, требующих мощное и постоянное напряжение;
Срок службы любой электротехнической техники, в том числе микроволновки, тостера, телевизора, компьютеров и так далее.

Таким образом становится очевидно, что все классы электротехники страдают от сильных перепадов напряжения. Особенно это влияние деструктивно сказывается, если в сети именно низкое напряжение. И обязанность обеспечить бесперебойным, стабильным и качественным током принадлежит именно организации, которая занимается поставкой и согласно договору, должна обеспечивать ее качественное обслуживание.

СТАНДАРТНЫЕ НАПРЯЖЕНИЯ СЕТЕЙ И ОБОРУДОВАНИЯ ПЕРЕМЕННОГО ТОКА В ДИАПАЗОНЕ ОТ 100 ДО 1000 В ВКЛЮЧИТЕЛЬНО

Стандартные напряжения в указанном диапазоне приведены в табл.1. Они относятся к трехфазным четырехпроводным и однофазным трехпроводным сетям, включая однофазные ответвления от них.

Таблица 1

Номинальное напряжение, В
Трехфазных трехпроводных или четырехпроводных сетей	Однофазных трехпроводных сетей
—	120/240
230/400*	—
277/480**	—
400/690*	—
1000	—

____________________ * Номинальные напряжения уже существующих сетей напряжением 220/380 и 240/415 В должны быть приведены к рекомендуемому значению 230/400 В. До 2003 г. в качестве первого этапа электроснабжающие организации в странах, имеющих сеть 220/380 В, должны привести напряжения к значению 230/400 В (%). Электроснабжающие организации в странах с сетью 240/415 В также должны привести это напряжение к значению 230/400 В (%). После 2003 г. должен быть достигнут диапазон 230/400 В ±10%. Затем будет рассмотрен вопрос снижения пределов. Все эти требования касаются также напряжения 380/660 В. Оно должно быть приведено к рекомендуемому значению 400/690 В. ** Не применять совместно со значениями 230/400 и 400/690 В. В табл.1 для трехфазных трехпроводных или четырехпроводных сетей числитель соответствует напряжению между фазой и нулем, знаменатель — напряжению между фазами. Если указано одно значение, оно соответствует междуфазному напряжению трехпроводной сети. Для однофазных трехпроводных сетей числитель соответствует напряжению между фазой и нулем, знаменатель — напряжению между линиями. Напряжения, превышающие 230/400 В, применяются в основном в тяжелой промышленности и в больших зданиях коммерческого назначения. В нормальных условиях работы сетей рекомендуется поддерживать напряжение в точке питания потребителя с отклонением от номинального значения не более ±10%.

Эволюция напряжения в сети – с чего все началось

Рис. 1. Номинал на розетке

Такой шаг преследовал стремление вывести собственную энергетическую систему в один ряд с зарубежными для:

удобства работы с ближайшими соседями;
возможности беспрепятственного выхода на мировые рынки;
упрощения процедуры транзита.

СТАНДАРТНЫЕ НАПРЯЖЕНИЯ СИСТЕМ ЭЛЕКТРОСНАБЖЕНИЯ ЭЛЕКТРИФИЦИРОВАННОГО ТРАНСПОРТА С ПИТАНИЕМ ОТ КОНТАКТНОЙ СЕТИ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА

Стандартные напряжения приведены в табл.2.

Таблица 2

Вид напряжения контактной сети	Напряжение, В	Номинальная частота в сети переменного тока, Гц
минимальное	номинальное	максимальное
Постоянное	(400)*	(600)	(720)
500	750	900	—
1000	1500	1800
2000	3000	3600**
Переменное	(4750)	(6250)	(6900)	50 или 60
12000	15000	17250
19000	25000	2750	50 или 60

____________________ * Значения в скобках непредпочтительны. Эти значения не рекомендуется использовать при создании новых сетей. В частности, в системах однофазного переменного тока номинальное напряжение 6250 В должно использоваться только тогда, когда местные условия не позволяют применять номинальное напряжение 25000 В. Значения напряжений, приведенных в таблице, приняты Международным комитетом по оборудованию электрической тяги и Техническим комитетом N 9 МЭК «Оборудование электрической тяги». ** В некоторых европейских странах это напряжение достигает 4000 В. Электрооборудование транспортных средств, участвующих в международном сообщении с этими странами, должно выдерживать это максимальное значение в течение коротких промежутков времени до 5 мин.

Какое напряжение в сети

С 2003 года в розетках наших квартир и частных домов должно было появиться стандартное напряжение 230В. Но на протяжении уже 17 лет этот переход никак не может завершиться.

С 30.09.2014 г. вместо ГОСТа 29322-92 был принят ГОСТ 29322-2014 (IEC 60038:2009), устанавливающий, каким должно быть стандартное напряжение в России. Теперь его величина составляет 230 В (±10 %) при частоте 50Гц (±0,2). Но всё еще довольно часто в электросети присутствует 220 В вместо ожидаемых 230 В.

Номинальные параметры электросетей переменного тока до 1000 В указаны в таблице, приведенной в ГОСТ 29322-2014.

В первой и второй колонке меньшие величины – это напряжение между фазой и нейтралью (фазные), большие – между фазами (линейные). Если указана одна величина, то это напряжение между фазами трехфазной трехпроводной системы.

Стандартное напряжение 230/400 В появилось в результате эволюции системы 220/360 В и 240/415 В. В настоящее время система 220/360 уже не используется в Европе и других странах, но 220/380 В и 240/415 В до сих пор активно применяется.

Изменение стандартов было вызвано необходимостью приведения электроэнергии в полное соответствие с европейскими параметрами, для облегчения экспорта и импорта электроэнергии и электротехнических устройств.

Что делать, если напряжение в сети не соответствует нормам

При обнаружении несоответствия напряжения в бытовой сети допустимым нормам, можно говорить о ненадлежащем качестве предоставления коммунальной услуги, а именно электроснабжения. О выявленном несоответствии необходимо уведомить аварийную диспетчерскую службу поставщика услуги. Сделать это можно письменно или по телефону.

По заявке назначается проверка уровня напряжения специалистом компании. Обычно проверка производится в течение ближайших 2 часов с момента поступления заявки. Дальнейшее урегулирование вопросов происходит в соответствии с Законом «О защите прав потребителя».

Вот еще несколько полезных материалов для тех. кто неравнодушен к электрике.

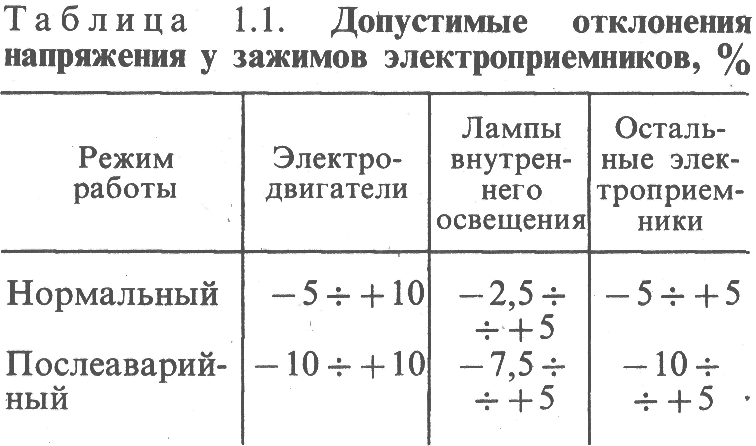

Величина допустимого падения напряжения: ПУЭ

Согласно принятым правилам устройства электроустановок (ПУЭ) еще в бывшем СССР, падением напряжения признается разность показателей напряжения на разных точках сети. Как правило, это точки начала и конца цепи. В установленных нормах по закону полагается различать понятия отклонение напряжения от ее потери. Если первый случай в общепринятом масштабе рассматривается на примере лампы накаливания, показатель отклонения которого признается номинальным и обязательным к исполнению, то в случае с потерей, рассматриваемой на шинах станции, – это признается рекомендуемым показателем.

Нормальное падение работы напряжения в сети:

В так называемых воздушных линиях – до 8%;
В кабельных линиях электроснабжения – до 6%;
В сетях на 220 В – 380 В – в районе 4-6%.

При этом падением в рамках аварийного режима признается падение до 12% в сети – это установленный предел. Падение более установленной нормы сулит включение системы защитной автоматики, которая должна срабатывать при достижении пониженной нормы на протяжении не менее 30 секунд.

Также в некоторых источниках можно найти стандарты напряжения, превышающие даже новые показатели в 230 В и 400 В. Не стоит путать примеры бытового использования с заводом или фабрикой, на которых показатели естественно значительно превышают бытовую среду.

СТАНДАРТНЫЕ НАПРЯЖЕНИЯ СЕТЕЙ И ОБОРУДОВАНИЯ ПЕРЕМЕННОГО ТОКА В ДИАПАЗОНЕ СВЫШЕ 35 ДО 230 кВ ВКЛЮЧИТЕЛЬНО

Стандартные напряжения указаны в табл.4. В одной стране рекомендуется использовать только одну из указанных в табл.4 серий и только одно напряжение из следующих групп: — группа 1 — 123…145 кВ; — группа 2 — 245, 300 (см. разд.5); 363 кВ (см. разд.5).

Наибольшее напряжение для оборудования	Номинальное напряжение сети
Серия 1	Серия 2
(52)	(45)	—
72,5	66	69
123	110	115
145	132	138
(170)	(150)	—
245	220	230

Значения в скобках непредпочтительны. Эти значения не рекомендуется использовать при создании новых сетей. Значения, приведенные в табл.4, соответствуют междуфазному напряжению.

Это интересно: Автоматический воздушный выключатель — устройство и принцип действия

Нормы напряжения в электрической сети

На бывшем советском пространстве был принят стандарт напряжения бытовой электрической сети, равный 220 В. В 1992 году в России было принято решение о переводе электросетей на общеевропейские стандарты. Согласно этим стандартам, напряжение бытовой сети должно соответствовать величине 230 В с частотой 50 Гц. Изначально завершить переход на эти нормы планировалось к 2003 году.

Действующий российский ГОСТ 29322-2014 как раз и предусматривает использование напряжения 230 В. Но по факту во многих сетях по-прежнему остались 220 В, и ничего страшного в этом нет — такое значение находится в пределах допусков (о них чуть позже).

В европейских, азиатских странах, части африканских государств и Австралии приняты стандарты напряжения 220-230 В, реже встречается норма 240 В (в Афганистане, Кувейте, Нигерии и др.). Поэтому техника, которая поставляется в эти страны, рассчитана на работу именно с этими величинами.

В странах Северной и Южной Америки, а также ряде островных государств приняты нормативы напряжения 110 В, 115 В, 120 В и 127 В, в Японии в бытовых розетках напряжение соответствует уровню 100 В.

В постсоветском пространстве, в том числе РФ, Беларуси, Украине, Армении и прибалтийских странах официально действует стандарт 230 В, остальных бывших союзных республиках — 220 В.

Чрезмерная нагрузка на электросеть

Многие потребители электричества при подключении к сети создают большую на нее нагрузку. К таким электроприборам можно отнести, к примеру, электрические двигатели высокой мощности. Такие моторы для пуска используют токи гораздо большей величины чем номинальные, и в том случае, если проводка рассчитана исключительно на токи для работы в номинальном режиме, при запуске будут возникать провалы.

Такое явление фактически связано непосредственно с резервом сети, а также с сопротивлением в месте общего соединения и корректном соответствии с параметрами соединительной проводки.

Потери в напряжении вызванные таким путём, обычно, длятся дольше чем, например, неполадки, вызванные неисправностями в распределительных сетях и могут продолжаться от 1 до 10 секунд.

Известны способы решения проблем с приборами, связанных с сопротивлением проводки. Устройства с высокой мощностью потребления можно подсоединить к электросети через соединения в общих точках или через специальную дополнительную катушку трансформатора.

Обязательное регулирование напряжения в электрических сетях

Осуществить собственное регулирование напряжения не только трудозатратно, но и потребует финансовых вложений. Еще более трудным вариантом является добиваться стабилизации тока в сети от организации-поставщика. Это можно сделать путем подачи жалоб, личных обращений, исков в суд, однако, результат далеко не всегда достигается даже этими методами.

Если вы все-таки решили самостоятельно исправить картину, то это возможно следующим образом:

Метод централизованного регулирования напряжения. Этот подход предполагает подсчет того, сколько изменений потребуется для стабилизации ситуации и соответствующее регулирование в центральном блоке питания.
Метод линейного воздействия. Осуществляется с помощью так называемого линейного регулятора, который изменяет фазы с помощью вторичной обмотки на цепи.
Использование конденсаторных батарей в сети. Этот способ в теоретической части называется компенсацией реактивной мощности.
Также предельно нестабильную сеть можно подправить с помощью продольной компенсации. Она подразумевает последовательное подключение к сети конденсаторов.

Также актуальным вариантом, при не слишком выраженным отклонении от установленной нормы, является установка одного крупного или нескольких мелких стабилизаторов в сети. Это потребует некоторых финансовых вложений, специальные навыки монтажа, а также не подходит для максимально колеблющихся систем электроснабжения, ведь просто не смогут делать большой объем работы и регулировать большое количество напряжения.

Итак, как уже было определено, новым общепринятым стандартом считается напряжение в сети в квартире от 230 В до 400 В. Для примера, шкала напряжения бывает и 240 В, 250 В, с учетом максимально допустимой погрешности. Однако для привычной нам розетки э1ф рабочее напряжение – это все тот же уровень 220в, который привычен для нас всех еще с советского периода.

Какое должно быть напряжение 220 или 230 вольт?

Традиционно на вопрос «какое напряжение в розетке» ответ был однозначным — 220В. На это указывали предупреждающие надписи «220В» на розетках и «220/380В» на трансформаторах и распредустройствах в жилых районах.

Начиная с 1993г ситуация изменилась и ответ перестал быть однозначным. Согласно ГОСТу 29322-92 и ГОСТу 30804.4.30-2013 напряжение в розетке составляет 230В при частоте 50Гц, причём переход на эти параметры должен быть произведён к 2003г.

Однако ГОСТ 29322-2014 допускает подачу в розетки напряжения 220В, а норма напряжения в сети по ГОСТу 32144-2013, которым руководствуются поставщики электроэнергии, составляет 220В.

Такое изменение стандартов было произведено для приведения в соответствие параметров российских и европейских электросетей. Кроме России, аналогичные нормативные документы действуют в Украине и странах Балтии.

Справка! БОльшая часть бытовых электроприборов может нормально работать при напряжении сети от -15% до +10% от номинального. Для электроприборов 220В допустимые параметры составляют от 187 до 242 вольта, для устройств 230В напряжение сети должно быть от 195 до 253 вольта.
