Пуэ 7. глава 2.1. электропроводки

Прокладка закрытыми методами

Прежде чем приступить к закрытой укладке проводов в кирпичном доме своими руками, необходимо произвести разметку стен в соответствии со схемой. Для этого используется карандаш либо маркер, строительный уровень и ровная деревянная планка.

Элементы скрытой электропроводки.

Важный момент: нужно выдержать от поверхности потолка и пола не менее 300 мм до ближайшей электрической линии.

Под слой штукатурки, наносимый после закрепления проводов, электрика монтируется 2 способами:

С помощью алебастрового раствора, который быстро застывает. Точки крепления размещаются так, чтобы провода не провисали, а также в местах поворотов.
На пластиковых скобах, прибиваемых к стене дюбель-гвоздями.

Распределительные коробки и подрозетники с выключателями проще всего прикрепить к кирпичной кладке на дюбелях, по 2 крепежа на каждый элемент. Если же штукатурка уже нанесена, то в ней придется делать каналы (штробить) до кирпича. Для этого можно использовать такие инструменты и приспособления:

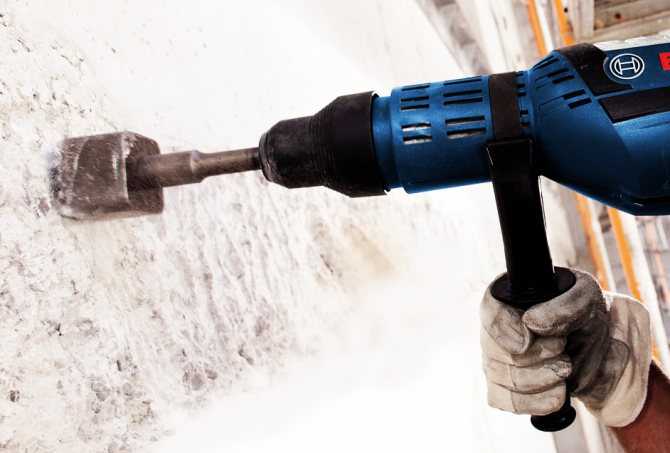

перфоратор с буром малого диаметра или насадкой в виде лопатки;
угловая шлифовальная машина (болгарка) с кругом по камню;
специальный электроинструмент — штроборез;
долбить канавки вручную с помощью молотка и зубила.

Нужно учесть, что данный вид работ очень пыльный, и предусмотреть постоянное проветривание комнат, а для защиты органов дыхания применять респиратор. После канавки прочищаются от мусора, и туда закладываются провода с закреплением алебастром. Если в штробы надо уложить трубы, то сначала в них протягиваются проводники. Круглые отверстия для подрозетников и коробок выполняются дрелью с коронным сверлом требуемого диаметра.

Этапы монтажа проводки.

Чтобы вырезать ровные пазы в кирпичной стене, нельзя пользоваться перфоратором, а тем более долбить поверхность вручную. Неоднородность конструкции и пористая структура кирпича не позволят удачно сделать канавки при использовании этих методов, материал будет разрушаться и высыпаться. Отсюда вывод: штробить кирпичную кладку можно только болгаркой либо штроборезом. Дальнейшие действия по прокладке кабелей выполняются так же, как и по штукатурке.

Монтаж под гипсокартоном или другим отделочным материалом, закрепляемым на каркас, выполняется на пластиковых скобах с соблюдением следующих правил:

Если ГКЛ монтируется на металлическую профильную систему, то провода крепятся к стене под профилями. Чтобы избежать пробоя на стальной каркас и поражения электрическим током, проводники должны прокладываться в пластиковой защитной гофре.
При устройстве деревянного каркаса в брусьях предварительно сверлятся отверстия, куда потом протягивается кабель. Его тоже рекомендуется затянуть в гофру.
Подрозетники прикрепляются к кирпичной стене с подкладками на необходимую высоту, а в гипсокартоне вырезаются круглые отверстия.

Виды противопожарных проходок

Для электрификации современных зданий применяются профессиональные кабельные проходки. Они более пригодны для вводных силовых кабелей сечением от 25 мм2. Для их описания и сравнения удобно воспользоваться таблицей.

Тип кабельной проходки	Строение, материал	Установка	Цена
Огнестойкие подушки	Стекловолокно, устойчивое к воздействию влаги	Монтаж без лишней грязи. Достаточно «засунуть» подушки в пустоты между стеной и коммуникацией	Средняя стоимость, дешевый монтаж
Огнестойкие плиты	Блоки из негорючего минерального материала	Вмазываются в стену и герметизируются как обычные газобетонные блоки	Один из самых бюджетных вариантов
Пеноблоки	Сделаны из легкого вспененного материала	Легки в установке и подгонке по форме. Режутся ножом или полотном по металлу	Низкая цена
Модульные герметичные блоки	Металл, противопожарный пластик	Фиксация на болты или сварку	Стоит дорого, ввиду повышенной надежности
Различные герметики, пены и мастики	Зависит от типа и производителя	Подходят для тонких кабелей, замазки щелей и ненужных дыр между проводами	Низкая и средняя стоимость

Применение кабельных прокладок позволяет повысить пожарную безопасность. Одновременно достигается герметизация отверстий, через которые вводится провод. Это исключает распространение огня и дыма между соседними помещениями, что при внештатной ситуации способно спасти кому-то жизнь.

Проводниковые изделия монтируются на стены из различных материалов. Какие-то из них более горючие, а какие-то наоборот. Данный фактор обязательно учитывается при проектировании и возведении электрических сетей здания.

Как к слову «допускается» добавили «следует»

Вскоре после вышеописанного СНиПа, в сентябре 2002 года, появляется СП 31-106-2002 «Проектирование и строительство инженерных систем одноквартирных жилых домов», который ссылается на вышеупомянутый СНиП. В нём слово «допускается» всё ещё в одиночестве (п.10.5):

То есть, если древесина покрыта огнеупорной пропиткой, это как раз Г3. Кто-то заливает пропитку в отверстия для проводов? Примечательно, что ещё с июля 2002 года был введён СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом», который ссылался на ещё невведённый вышеупомянутый СП, и в котором соответствующий пункт (13.5.1) звучит уже так:

Вот так в угоду всемогущим строительным компаниям сначала просто отменили принципиальный запрет защиты провода при пропуске его через балки, если иное невозможно (а в каких случаях такое невозможно? Всегда возможно!), а затем напрямую добавили и норму пробрасывать провода в пустотах стен!

Замечу, что согласно соответствующим подписям в документах, сначала нормы разработали всего лишь при поддержкеКанады, затем уже с учётом национальных норм Канады, и в конце уже на основе национальных норм Канады, пусть и с учётом неких условий в РФ и неких документов РФ, влияние которых в части электрики что-то не заметно, а скорее даже наоборот.

Нормативы о проходе кабеля через стены

Как и положено, правильному электрику, сначала обращаемся к нормативным документам. Начинаем поиск информации с ПУЭ, правил устройства электроустановок. Скачать ПУЭ можно с сайта тут.

В ПУЭ издание 7, смотрим пункты от 2.1.56 вниз. Переводя официальный документ на бытовой язык, видим следующие правила похода проводов и кабелей электропроводки через стены:

При устройстве прохода, важно обеспечить сменяемость электропроводки в случае ремонта или замены (ПУЭ, п. 2.1.58).
Если проводка выполняется проводами, то проход проводов в стене должен быть защищён трубой, коробом, электротехнической гофрированной трубой.
проводка выполняется кабелем, то проход кабеля через стены сухих внутренних помещений, может быть устроен в виде проёма, без короба или трубы.
кабель проходит через стены внутренних помещений с разной влажностью или через стену с улицы в помещение, например, ввод электропитания в дом, то в ПУЭ нет строгих рекомендаций о защите кабеля в проходе стены трубой (гильзой)

Есть указание на необходимость заделать зазоры между кабелями проходом негорючими материалами, которые можно легко удалить при работах по замене кабеля. Нужно это для закрытия проникновения воды и влаги через проход.

Однако на практике проход кабеля через стену дома с улицы лучше защитить трубой (гильзой) прочно закрепленной к конструкции стены и проложенной с уклоном на улицу.

Во внутренних помещениях квартиры и дома, защитить проход кабеля через стену, обязательно только в деревянных домах, для усиления противопожарной безопасности.

Подведём первый итог

Если вам на практике нужно сделать проход кабеля через стену в квартире и доме, вам нужно:

Во-первых: По возможности, отказаться от использования проводов для электропроводки и проводить работы кабелями. Если этого сделать невозможно, например ретро проводка проводами на изоляторах, делать проход в стене через гильзу.

Во-вторых: Делайте проход кабеля через стену так, чтобы вам самому, было легко его заменить. Этого критерия будет достаточно для правильного прохода.

Марки проводов прокладываемых в стенах

Характеристики проводов прокладываемых по стенам различных сооружений зависят от многих факторов:

Функционального назначения здания;
Условий эксплуатации оборудования;
От вида строительных материалов, из которых построены стены;
Требований ПУЭ и других руководящих документов определяющих правила устройства электроустановок.

Учитывая эти требования, производители делают различные марки проводов, одним из наиболее востребованных проводов потребителями считается ППВ.

ППВ – провод плоской конфигурации, где жилы размещены в один ряд, имеет слой изоляции на каждой жиле. Предназначен кабель для подачи питания на розеточные и осветительные сети, выдерживает напряжение до 450.

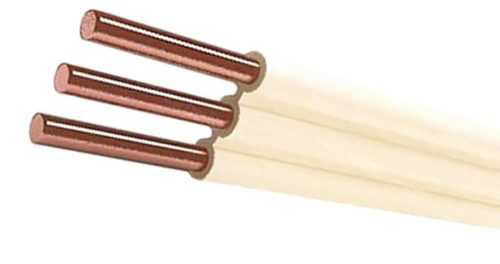

Внешний вид ППВ с тремя жилами

Прокладывается в стенах в жилых помещениях используется марки сечением до 6 мм2. В стандартных упаковках бухт смотано по 100; 150; 200м, допустимая температура при эксплуатации от -50 до +70 ̊С.

ВВГ – провод имеет несколько моделей, есть плоская конструкция, по внешнему виду похожая на ППВ, с двойной изоляцией.

Внешний вид ВВГ плоской формы с тремя проводами

Бывают конструкции круглой, квадратной и треугольной формы.

Кабели марки ВВГ, имеющие круглые жилы
Количество жил и номинальное сечение (мм²)	Внешний диаметр (мм)	Масса 1 км кабеля (кг)
660В	1000В	660В	1000В
2:1,5	7,5	8,1	71	80
2:2,5	8,2	9,6	95	116
3:1,5	8,1	9,4	92	116
3:2,5	9,3	10,2	136	150
4:1,5	9,2	10,1	127	142
4:2,5	10,1	11,0	171	186
4:4	11,7	13,1	243	273
4:6	13,1	14,1	325	357

Таблица размеров внешнего диаметра и веса проводов ВВГ

В некоторых изделиях в изоляции присутствуют добавки предотвращающие горение, такой провод имеет маркировку ВВГнг.

Кабель(NYM) НУМ – аналог немецкого провода DIN 57250, гибкий, с многожильными проводами или с жестким монолитным проводом, идеально подходит для скрытой проводки в стенах в жилых помещениях. Это обосновано составом негорючей изоляции с пониженным выделением токсичных газов. В конструкции круглой формы три слоя изоляции, на каждом проводе, промежуточный слой из мелонаполненой резины и внешняя, негорючая поливинилхлоридная оболочка.

Основные требования

Ни в коем случае не стоит воспринимать данный материал как руководство к действию. Все работы по электрификации должны выполняться только квалифицированными специалистами, имеющими разрешение на доступ к электрическим сетям.

Но эти знания пригодятся любому человеку, занявшемуся стройкой, хотя бы для того, чтобы проконтролировать работу мастеров и не допустить «халтуры». Если же вы приняли решение произвести монтаж проводки своими руками, то должны осознать, что вся ответственность ложится на ваши плечи.

Некачественный монтаж электропроводки в доме деревянном – частая причина пожаров

В связи с тем, что строения из дерева обладают повышенной пожароопасностью, то и требования, предъявляемые к прокладке силовых линий, совершенно другие.

Далее приведём основные из них:

Недопустимо возгорание силового кабеля и передача открытого огня к деревянной конструкции вследствие короткого замыкания. Если нет возможности, по каким-либо причинам, исключить подобный вариант полностью, то вероятность должна быть максимально снижена.
Эксплуатационные и физико-технические свойства проводов, используемых вами, должны соответствовать потребляемой мощности с учётом пиковых нагрузок, на всех участках электропроводки. Не допускается любое проявление нагревания кабеля или мест клеммных соединений.
Состояние проводов должно исключать риски поражения электричеством, как людей, так и животных.

Из вышесказанного следует, что вопрос красоты и эстетики в доме из дерева уходит на второй план. Ради визуального оформления помещения, уровень безопасности нельзя снижать даже незначительно. По ходу статьи будут упомянуты некоторые способы, позволяющие решить эту проблему.

Разновидности кабель каналов

Отсутствие единого регламента – это ещё одна причина, по которой проведение таких работ усложнено. Самостоятельно подобрать информацию, содержащуюся в ПУЭ, СНиПах и ГОСТах, не так просто, так как из-за специализированного характера информации, разобраться в них под силу только человеку, имеющему профильное образование.

Как нельзя делать, правила монтажа по ПУЭ

Некоторые «специалисты» принимаются за монтаж скрытой проводки, не имея достаточных знаний, и, соответственно, не учитывая требования ПУЭ.

Частая ошибка, которая допускается во время работ — монтаж провода на деревянной поверхности с последующим закрытием его отделкой из дерева.

Расчет делается на прочность провода и его изоляцию. Такое попустительство может привести к пожару, ведь в деревянных углублениях происходят процессы, предсказать которые не представляется возможным.

С годами на кабельную продукцию оказывают негативное влияние перепады температуры, запыление, резкое изменение влажности или повреждение изоляционных материалов.

При повышенных нагрузках, когда во всех комнатах включено электрическое оборудование (обогреватели, ТВ, мультиварка и прочая аппаратура), по проводам протекает большой ток. Как результат, повышается риск короткого замыкания между двумя соседними проводами.

Если возле кабеля нет отражающей негорючей поверхности, деревянное здание может загореться даже несмотря на то, что оно пропитано специальным противопожарным составом. Остановить пожар почти невозможно.

При выборе скрытого варианта проводки в деревянном доме нужно учесть сложность процесса и важность выполнения требований ГОСТ Р (50571.1-2009) и ПУЭ-7

При отсутствии опыта лучше не браться на монтаж. Пригласите квалифицированных специалистов, знающих нормы упомянутых документов и следующих правилам. Но и самому не нужно оставаться в стороне. Знание требований ПУЭ и ГОСТ Р помогает проконтролировать нанятых электриков.

Проводка по дому

Следующим небезопасным местом является часть линии от ввода внутрь помещения до распределительного щитка (ВУР). Проблема заключается в том, что щиток срабатывает на короткие замыкания, возникающие в части электрической цепи, проложенной от него, и указанный участок остаётся незащищённым.

Существует три метода обезопасить это место:

Первый – заключается в том, чтобы весь кабель поместить внутрь трубы, как в случае проходов сквозь стену.
Второй способ намного проще. Снаружи здания, непосредственно перед входом, устанавливается дополнительный защитный автомат, находящийся в герметичном боксе. Порог срабатывания дополнительного АЗ должен быть выше на шаг основного, расположенного в щитке.
Третий метод самый надёжный, но и самый неудобный. Работники энергетической компании выносят приборы учёта расхода электроэнергии и ВРУ на внешнюю стену или на столб ЛЭП.

Установка щитка ВРУ

Следующий этап – это установка распределительного щитка. Кратко опишем составляющие его элементы.

Разновидности ВРУ

Итак:

Корпус ВРУ бывает металлическим или пластиковым. Он представляет собой коробку, внутри которой имеются места для крепления счётчика электроэнергии, планка (DIN) для установки автоматов защиты, шин — нулевой и контура заземления. Не стоит экономить на размере щитка, всегда берите с запасом, чтобы при необходимости установки дополнительной аппаратуры, для неё нашлось место.
Счётчик расхода электроэнергии, опломбированный в энергетической компании.
Главный вводный АЗ. Он может быть двух- или трёхполюсным. На нём также ставится пломба от энергоснабжающей компании.
Следующими в цепочке идут однополюсные автоматы защиты. Их мощность должна соответствовать каждому выделенному для них участку внутри дома. Разбивка на зоны очень удобна и более безопасна, так как при необходимости вы можете обесточить не всю цепь, а только нужную часть.

Из необязательных дополнительных устройств, рекомендуется установить УЗО. Это устройство реагирует на утечку тока и автоматически отключает электричество. Этот аппарат особенно актуален при наличии электрических линий во влажных помещениях – банях, ванных.

Дальнейшая разводка

Существует два метода разнести провода к точкам энергопотребления – скрытый и открытый. Первый проще выполнять во время строительства дома, в противном случае вы столкнётесь с масштабными переделками. Чтобы полностью обеспечить пожаробезопасность, все провода придётся помещать в несгораемую оболочку – в идеале металлическую трубу из стали или меди.

Многие используют гофру, но она менее надежна. Большие трудности возникнут и через много лет, когда потребуется заменить проводку. Подробно описывать этот метод не будем, так как это тема для отдельной статьи.

Монтаж скрытой проводки

Выбрать монтаж открытой электропроводки в деревянном доме, технически и экономически гораздо целесообразней, не говоря уже про безопасность (см. Основные требования к электропроводке в деревянном доме). Существуют несколько способов такого монтажа.

Итак:

Ретро метод, заключающийся в том, что провода относят от деревянной стены на безопасное расстояние в 1 см. Сегодня он вошел в моду и многие производители предлагают специальные витые провода. Из-за огромного количества приборов в современном доме, как серьёзное решение электрификации рассматривать его не станем.
Отдельные участки кабеля, чьё сечение не превышает 6 мм2, можно располагать прямо на стене. Если ваш провод не имеет двойной или тройной изоляции, то под него необходимо поместить несгораемую прокладку, которая также устанавливается под розетки и выключатели. В качестве прокладок отлично подойдут металлические пластины или паранит.
Проводку можно разместить в гофрированную полимерную трубку, что даст более привлекательный вид, так как внутрь легко помещается несколько проводов. Этот метод идеален для технических помещений и мест с незаметными участками проводки.
Следующий и самый распространённый способ – это использование ПВХ кабель-каналов. Они выпускаются различных размеров и расцветок, поэтому вы легко сможете разместить все провода и закрыть съёмной крышкой, что придаст законченный вид.
Последним, самым эстетичным и дорогим методом, является использование электротехнических плинтусов. Они имеют сборную конструкцию и оснащены всеми необходимыми элементами для подъёмов к выключателям, распределительным коробкам и розеткам, прокладки углов, поворотов и прямых участков.

Порядок выполнения кабельного отверстия

Технология изготовления проходного отверстия сильно зависит от материала стены. Этот критерий влияет на применяемый инструмент и сложность работ. Материал стены определяет и степень пожаробезопасности проводки.

Стена в панельном, кирпичном или монолитном доме

Изготовление отверстий в бетоне или кирпиче несет в себе вредный для здоровья человека фактор. Частицы пыли засоряют дыхательные пути, попадают в легкие и на слизистую глаз. Желательно заранее побеспокоиться о безопасности и проводить подобные работы в защитных очках и маске (хотя бы медицинской).

Отверстия изготавливаются перфоратором и буром. Он предназначен именно для таких работ. В передней части бура имеется твердосплавная напайка из победита

Важно быть осторожным. Если в процессе бурения она попадет в арматуру стены, то есть большой риск, что напайка отвалится и сверло придется выкинуть

Победитовая насадка для бурения отверстий в бетоне

Для проведения работы необходимо:

Убедиться в частоте крепежной части бура. На ней не должно быть пыли от предыдущих работ. Она может попасть в патрон перфоратора и навредить ему. От пыли можно избавиться с помощью любой тряпки, салфетки и т. п.
Установить бур в патрон перфоратора. Даже правильно закрепленное сверло будет болтаться вдоль своей оси на 10-20 мм. Это нормально.
Включить инструмент в режим бурения. Соответствующий переключатель обычно располагается с боковой стороны перфоратора.
Дать ему поработать 10-60 сек в режиме холостого хода. Это необходимо, чтобы убедиться в исправности перфоратора, то есть нормальный ли звук двигателя, нет ли нагрева, не идет ли из инструмента дым или запах гари.
Затем можно приступать к бурению отверстия. Во время работы не стоит отвлекаться. Перфоратор нужно держать крепко. Периодически сверло следует частично извлекать из стены, чтобы помочь ему избавиться от частиц бетона. Останавливать вращение при этом необязательно.

Стена из гипсокартона

В плане техники безопасности все так же, как и при сверлении бетона или кирпича. То есть защищаются от пыли глаза, органы дыхания и слизистые оболочки.

В редких случаях возникает необходимость провести сквозь гипсокартон силовой кабель большого сечения. Здесь уже придется воспользоваться коронкой по сверлению гипса или перьевым сверлом.

Отверстие для кабеля в стене из гипсокартона

В любом случае важно учитывать несколько простых правил:

Смотреть, чтобы точка сверления не совпала с несущим профилем или другим кабелем.
Провод укладывается в гильзах из негорючей ПВХ трубы или гофрированной трубки.
Если между листами гипса имеется уплотнитель (пенопласт, минеральная вата), то его следует проколоть любым длинным тонким предметом. Например, куском арматуры, сверлом или отверткой.

Стена из дерева или ДСП

С изготовлением отверстий в древесине многие знакомы со школьной скамьи. Следует быть осторожным, чтобы не поймать занозу. Желательно избегать перегрева дерева тупым сверлом, т. к. тлеющие опилки могут посыпаться, куда не надо, и устроить пожар.

Прокладка провода через бревенчатую стену Нюансы работы следующие:

Проходя сквозь деревянную перегородку, по возможности нужно избегать сучков. Эти участки имеют повышенную твердость, поэтому работать с ними неудобно. Также сучки могут просто отвалиться от общего пласта дерева.
Проблемы могут создать и трещины. Их стоит обходить стороной, ведь есть риск, что доска расколется.
Нужно убедиться, что по ту сторону стены нет проводки, водяных труб или металлических элементов конструкции.
Дерево легко загорается от нагрева. Поэтому проход кабеля через стену осуществляется в пластиковой трубе, кабельном канале или гофре. Недопустимо касание электрических узлов (в т. ч. и изолированных) с древесиной. Особенно в месте перехода кабеля через стену, ведь там выделяющемуся теплу некуда будет отводиться.

Выбор вида электропроводки, выбор проводов и кабелей и способа их прокладки

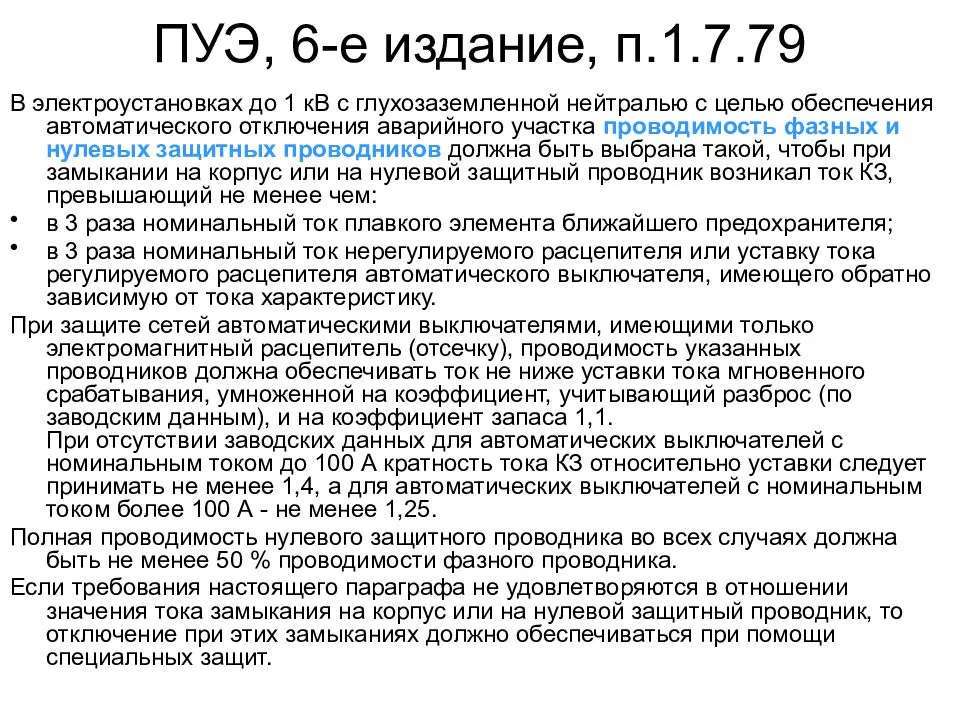

2.1.31. Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям. Электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:

голубого цвета — для обозначения нулевого рабочего или среднего проводника электрической сети;
двухцветной комбинации зелено-желтого цвета — для обозначения защитного или нулевого защитного проводника;
двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже — для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;
черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета — для обозначения фазного проводника.

2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

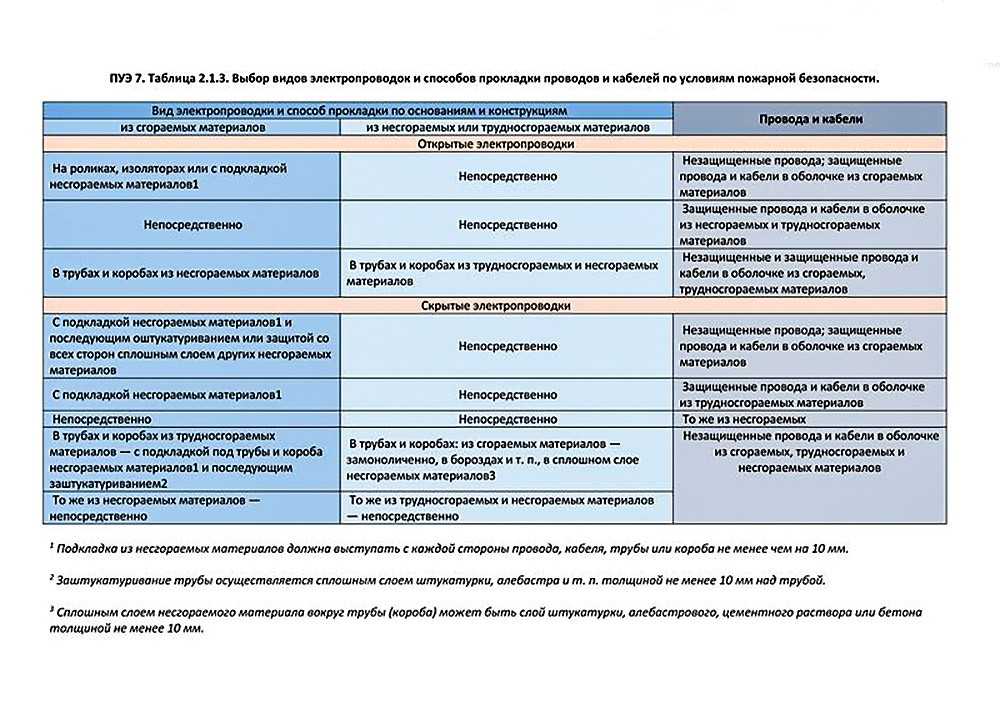

2.1.33. Выбор видов электропроводки, выбор проводов и кабелей и способа их прокладки следует осуществлять в соответствии с табл. 2.1.2.

Отверстие в стене под гильзу

Если проход делается через наружную стену дома, отверстие в стене сверлят чуть под наклоном в сторону улицы, чтобы вода косых дождей и конденсата не затекала в помещение. Но если случайно просверлили с обратным наклоном, то, если позволяет толщина и гибкость кабеля, можно нарезать на гильзе резьбу и накрутить на неё сантехнический уголок, который направить вниз.

Хочу ещё раз предупредить, что уголок будет мешать протяжке толстого и негибкого кабеля:

Стену деревянного строения под гильзу можно сверлить разными способами. При этом для трубы 3/4 дюйма лучше всего использовать коронки или свёрла диаметром 27 мм.

Спиральное сверло лучше использовать при сверлении брёвен или другого сплошного массива древесины. Если у вас с двух сторон вагонка, а середина пуста или забита утеплителем, аккуратнее будет сначала просверлить стену насквозь длинным тонким сверлом, чтобы наметить выходное отверстие с обратной стороны стены, а затем коронкой высверлить отверстия в досках с обеих сторон, ориентируясь на намеченную ось. Я использую коронку по металлу на случай встречи с гвоздями, но можно использовать и коронки по дереву.

После протяжки кабеля сквозь отверстие, щели между ним и гильзой следует заделать негорючим веществом, которое легко будет снова изъять из гильзы, если понадобится поменять кабель или доложить дополнительный. Такими веществами могут быть:

Смесь цемента и песка (пропорция 1:10); Смесь глины и песка (пропорция 1:3); Смесь глины, песка и цемента (пропорция 1,5:11:1); Смесь гипса и вспученного перлита (пропорция 2:1); Красная пена, имеющая сертификат пожарной безопасности.

Вот, пожалуй, и всё. Ставьте лайки, пишите комментарии и, конечно же, подписывайтесь на канал! Удачи!

2.1.58

В местах прохода проводов и кабелей через стены, междуэтажные перекрытия или выхода их наружу необходимо обеспечивать возможность смены электропроводки. Для этого проход должен быть выполнен в трубе, коробе, проеме и т. п. С целью предотвращения проникновения и скопления воды и распространения пожара в местах прохода через стены, перекрытия или выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом и т. п.), а также резервные трубы (короба, проемы и т. п.) легко удаляемой массой от несгораемого материала. Заделка должна допускать замену, дополнительную прокладку новых проводов и кабелей и обеспечивать предел огнестойкости проема не менее предела огнестойкости стены (перекрытия).

Порядок выполнения кабельного отверстия

Стена в панельном, кирпичном или монолитном доме

Победитовая насадка для бурения отверстий в бетоне

Для проведения работы необходимо:

Убедиться в частоте крепежной части бура. На ней не должно быть пыли от предыдущих работ. Она может попасть в патрон перфоратора и навредить ему. От пыли можно избавиться с помощью любой тряпки, салфетки и т. п.
Установить бур в патрон перфоратора. Даже правильно закрепленное сверло будет болтаться вдоль своей оси на 10-20 мм. Это нормально.
Включить инструмент в режим бурения. Соответствующий переключатель обычно располагается с боковой стороны перфоратора.
Дать ему поработать 10-60 сек в режиме холостого хода. Это необходимо, чтобы убедиться в исправности перфоратора, то есть нормальный ли звук двигателя, нет ли нагрева, не идет ли из инструмента дым или запах гари.
Затем можно приступать к бурению отверстия. Во время работы не стоит отвлекаться. Перфоратор нужно держать крепко. Периодически сверло следует частично извлекать из стены, чтобы помочь ему избавиться от частиц бетона. Останавливать вращение при этом необязательно.

Стена из гипсокартона

Отверстие для кабеля в стене из гипсокартона

В любом случае важно учитывать несколько простых правил:

Смотреть, чтобы точка сверления не совпала с несущим профилем или другим кабелем.
Провод укладывается в гильзах из негорючей ПВХ трубы или гофрированной трубки.
Если между листами гипса имеется уплотнитель (пенопласт, минеральная вата), то его следует проколоть любым длинным тонким предметом. Например, куском арматуры, сверлом или отверткой.

Стена из дерева или ДСП

Прокладка провода через бревенчатую стену Нюансы работы следующие:

Проходя сквозь деревянную перегородку, по возможности нужно избегать сучков. Эти участки имеют повышенную твердость, поэтому работать с ними неудобно. Также сучки могут просто отвалиться от общего пласта дерева.
Проблемы могут создать и трещины. Их стоит обходить стороной, ведь есть риск, что доска расколется.
Нужно убедиться, что по ту сторону стены нет проводки, водяных труб или металлических элементов конструкции.
Дерево легко загорается от нагрева. Поэтому проход кабеля через стену осуществляется в пластиковой трубе, кабельном канале или гофре. Недопустимо касание электрических узлов (в т. ч. и изолированных) с древесиной. Особенно в месте перехода кабеля через стену, ведь там выделяющемуся теплу некуда будет отводиться.

Инструменты и насадки, используемые при прокладке проводов в стенах

Штробы и отверстия для подрозетников можно пробивать обычным молотком и зубилом, но в 21 веке, это делается только при малых объемах при отсутствии электроинструментов или от скудаумия, для спортивного интереса.

Перфоратор является универсальным инструментом. Его можно использовать в качестве дрели для сверления дерева и гипсокартона, в режиме перфорации можно сверлить бетонные и кирпичные стены, пробивать штробы.

Дрели с регулировкой оборотов применяют для сверления только деревянных и гипсокартонных поверхностей, в качестве шуруповерта с соответствующими насадками. Величина оборотов устанавливается в зависимости от обрабатываемого материала, для дерева больше для метала меньше.

Насадки для дрелей и перфораторов бывают самые разнообразные по конструкции и назначению:

Обычные сверла по дереву, металлу, с победитовыми алмазными наконечниками для сверления бетона и кирпича;
Коронки для сверления деревянных и гипсокартонных листов;

Коронка для сверления дерева или листов гипсокартона

Коронки с фальфрамовыми, алмазными и победитывыми зубцами, для сверления кирпичных и бетонных стен;

Коронка спобедитовыми зубцами для сверления отверстий для подрозетников в кирпичных и бетонных стенах

Титановые четырехгранные биты с фальфрамовым напылением для вкручивания саморезов.

ПУЭ и проводка в каркасе перегородки из гипсокартона

Согласно ПУЭ (Глава 2.1., п.2.1.4, пп. 2), проводка, проложенная в конструкциях помещений, называется скрытой.

Для скрытой проводки используются только такие способы монтажа:

Проводка в электротехнических трубах;
Защита проводки металлическими рукавами;
Проводка в коробах;
В технологических пустотах и специальных каналах конструкций;
В бороздах,
Под штукатурным слоем.

Для проводки в каркасе гипсокартона, мы может использовать, только

Проводку в коробах;
Проводку в трубах (в том числе электротехнической гофре);
Проводку в металлических рукавах (только в пожароопасных помещениях с перегородками типа С111/112/115/116 ГСП-DF).

Важно обратить внимание, что в том же ПУЭ, в п. 2.1.19. и 2.1.23., сказано, что к местам соединений, разветвлений электропроводки должен существовать доступ для ремонта

и 2.1.23., сказано, что к местам соединений, разветвлений электропроводки должен существовать доступ для ремонта

Это значит, что в том месте гипсокартонной конструкции, где вы делаете распайку нужно устраивать технологический люк. К сожалению, это делают очень редко особенно в домашней электропроводке, о чём очень жалеют в случаи неисправностей и аварий

и 2.1.23., сказано, что к местам соединений, разветвлений электропроводки должен существовать доступ для ремонта. Это значит, что в том месте гипсокартонной конструкции, где вы делаете распайку нужно устраивать технологический люк. К сожалению, это делают очень редко особенно в домашней электропроводке, о чём очень жалеют в случаи неисправностей и аварий.
