Тонкости и особенности электропроводки в домах из sip панелей

Какую проводку лучше сделать

Электропроводка для каркасных домов ничем не отличается от таковой для обычных жилых строений. Ее можно сделать скрытой (внутренней) или наружной.

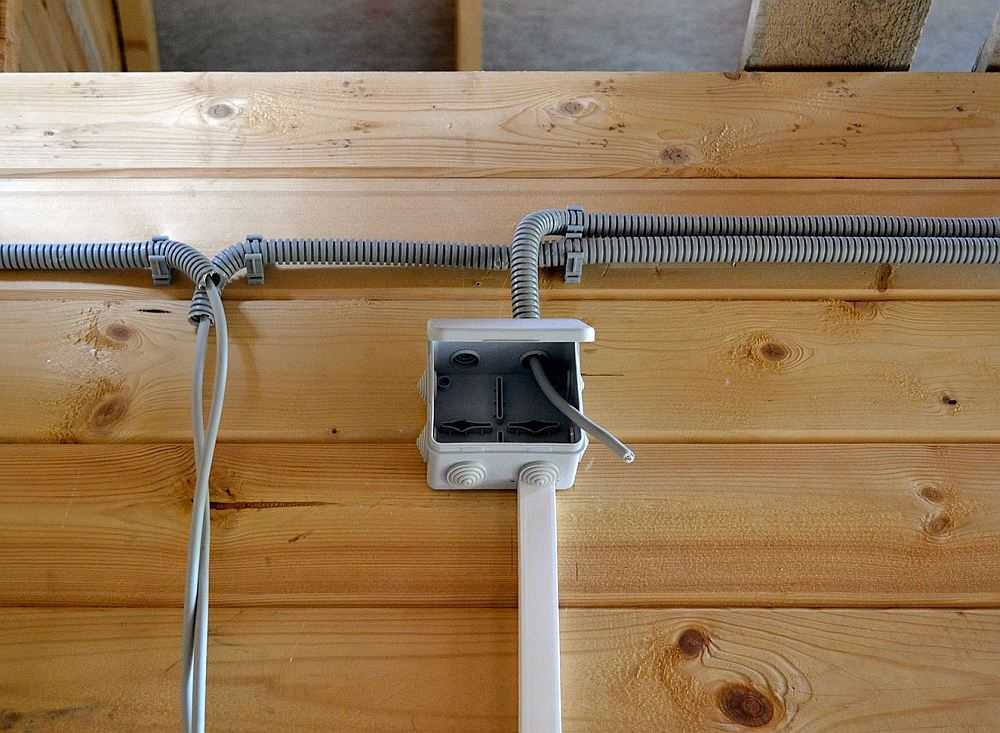

Если проводка выполняется наружным способом, провода закрепляют к потолку или стенам внутри специальных кабель-каналов или электротехнических труб. Можно использовать также открытый способ, то есть без защиты, но он менее безопасный. Разводят проводку по дому только тогда, когда основные этапы строительства выполнены.

Если проводка делается в каркасном доме скрытым способом, провода прячут внутри стен, а наружу выводят только розетки, выключатели и небольшие участки проводов для них

При таком способе проведения проводки выполнить этот процесс важно до обшивки стен. Оба способа имеют свои плюсы и минусы

Внутренняя проводка выглядит более эстетично, чем внешняя, ведь снаружи невидно соединений, проводников, кабелей. Но у этого способа монтажа ест несколько существенных минусов:

• Розетки, выключатели и другие коммутационные аппараты устанавливаются стационарно, поэтому изменить место их локализации без существенного ремонта нельзя.
• Нельзя без проблем проверять проводку на наличие повреждений.
• Прокладка электрических проводов внутри каркасных стен требует больших затрат, чем наружный монтаж, да и времени на это уходит значительно больше.
• Многие страховые фирмы отказываются страховать деревянные каркасные дома, в которых электропроводка находится внутри стен.
• Если в комнате вдруг нужно сделать дополнительную розетку или другую коммутационную точку, это реализовать не получится.

Недостатки внутренней проводки становятся преимуществами наружной. Она доступна для диагностики, постоянно на виду, ее можно ремонтировать, совершенствовать, дополнять новыми элементами и т. д.

Уже существующую наружную проводку можно разделить на несколько ветвей, если нужно подключить новую бытовую технику или другие электрические элементы.

Что касается минусов этой электропроводки, то она уступает в декоративности. Ведь все провода находятся снаружи, а это проблема для многих стилей интерьера. Кроме того, наружная проводка значительно чаще повреждается.

Таким образом, сугубо с практической точки зрения наружная электропроводка значительно выгоднее. Ее использование снижает вероятность пожара, делает дом более надежным. И единственным недостатком является не очень декоративный вид.

Подключение СИП на фасаде дома

На фасаде СИП крепится за такой же кронштейн, как и на опоре. На деревянных конструкциях крепеж можно сделать через шурупы глухари или саморезы для лаг и реек.

На бетонных и кирпичных – через клиновой анкер или анкерный болт.

Если фасад уже отделан чистовым материалом и не хочется его портить многочисленными отверстиями, вместо кронштейна возьмите крюк-шуруп.

Просверливаете стену всего в одном месте и закручиваете туда данный крючок.

За него цепляется анкерный зажим с проводами.

Ошибка №13
Не выбирайте сюда анкера с повышенной разрушающей нагрузкой.

Принцип здесь тот же, что и с бугелем.

Формирование электрического обеспечения в Америке

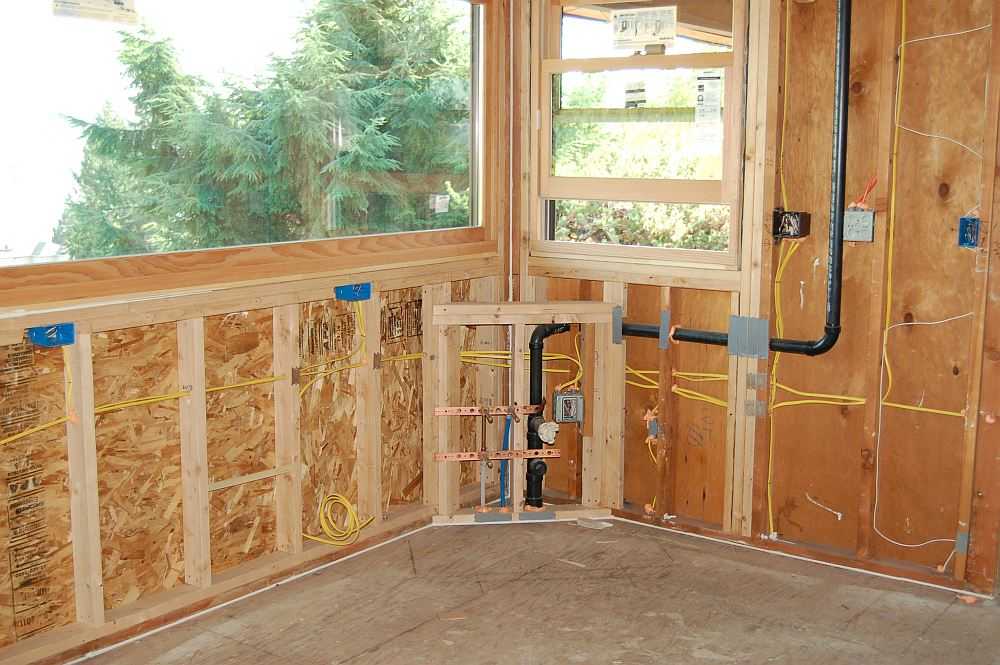

В Америке отверстия под электрические коммуникации формируются еще во время создания панелей. После выпуска они будут располагать тоннелями под электромонтаж. Благодаря чему высококлассный специалист еще на этапе сборки сможет выполнить часть работ. При этом единственной угрозой для разрушения провода может стать гвоздь, однако если он будет требуемой длины, этого не произойдет.

Также готовые выемки в панелях будут и под розетки, выключатели, коробки, в случае нестандартных ситуаций приемлемо использовать провод с оголенной жилой земля, что даст возможность УЗО активнее реагировать на утечку.

Как провести электричество в доме из СИП-панелей

В этой статье сайт RMNT расскажет вам о трёх способах проведения электрической проводки в доме, построенном из СИП-панелей. Выясним, какие особенности есть у каждого варианта, какими преимуществами и недостатками они обладают.

Портал Rmnt.ru писал об особенностях строительства и внешней отделки дома из SIP-панелей. Напомним, что СИП-панель — это композитный материал, фактически сэндвич из трёх слоёв. Внешние слои — это листы ОСП (OSB), ориентированно-стружечной плиты, а между ними теплоизолирующий слой из пенополистирола (ППС).

Это готовое изделие, можно заказать целый домокомплект, который будет произведён на заводе, а на стройплощадке просто собирается вместе. Главная проблема с проведением электропроводки в доме из СИП-панелей в том, что данный материал относится к горючим. В частности, OSB-листы, внешняя обшивка панелей, согласно ГОСТу, отнесены к группе Г4, то есть «сильно-горючие материалы». Даже если пропитать ориентированно-стружечные плиты антипиренами для уменьшения горючести, вопрос с электропроводкой всё равно остаётся сложным.

Важно! Согласно ПУЭ (Правила устройства электроустановок), по деревянным сгораемым конструкциям проводку можно проводить исключительно в металлических трубах. Многие специалисты считают, что эти правила устарели, однако они действующие и их нужно соблюдать

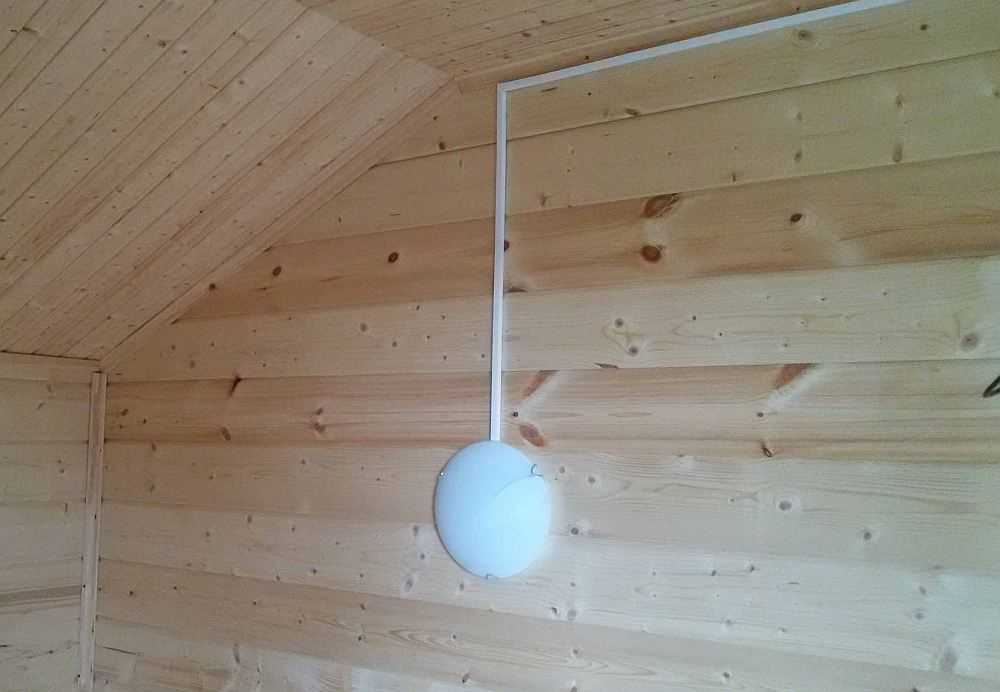

Способ первый — открытая проводка

Первый вариант самый простой — не скрывать проводку. В данном случае часто используются кабель-каналы, но не пластиковые, а металлические. По такому же принципу часто обустраивается электропроводка в домах из других материалов на основе древесины, в том числе в срубах.

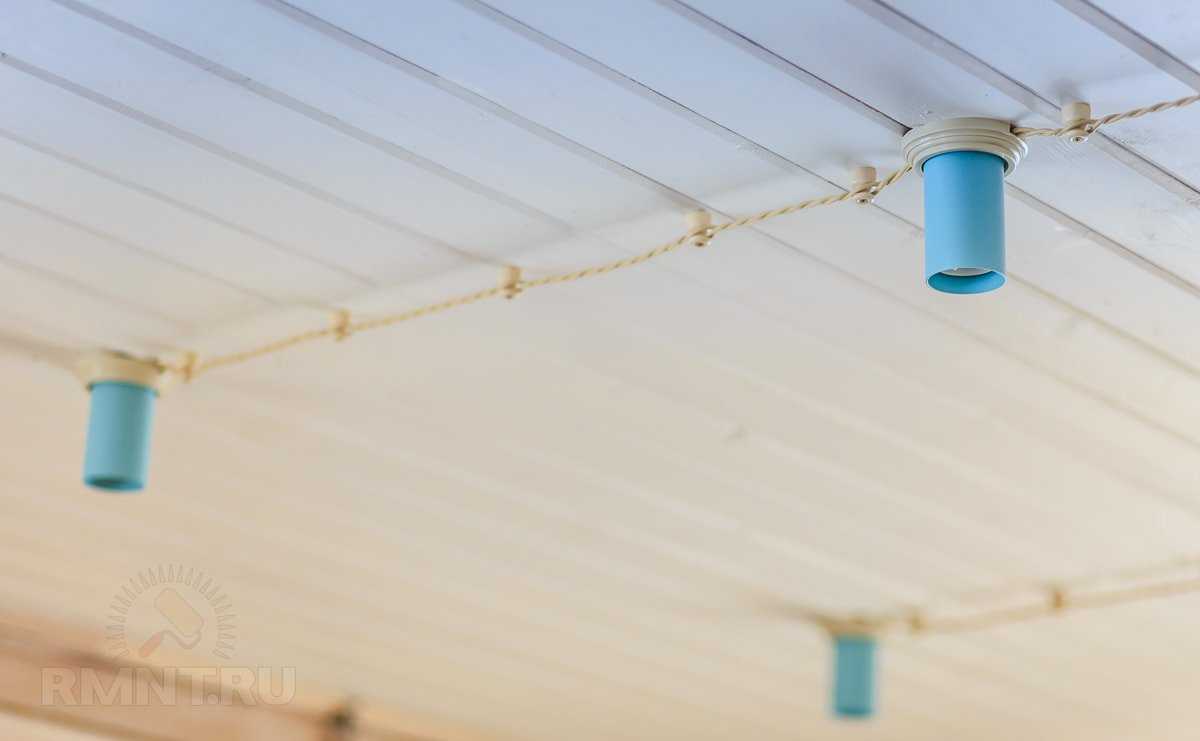

Кроме того, можно выбрать открытую электропроводку в ретро-стиле. Она продаётся в кожухе из искусственного негорючего шёлка, поэтому используется непосредственно по деревянной отделке.

Преимуществ у данного способа много:

• Монтаж проводится максимально быстро.
• Недорого.
• Кабель на виду и его состояние можно постоянно контролировать.
• В случае необходимости заменить проводку не составит труда, как и протянуть дополнительный кабель, например, для розетки, которая оказалась нужна в конкретном месте.

Минус в том, что далеко не всем домовладельцам нравится вид открытой проводки, даже если она красивая, витая, под старину.

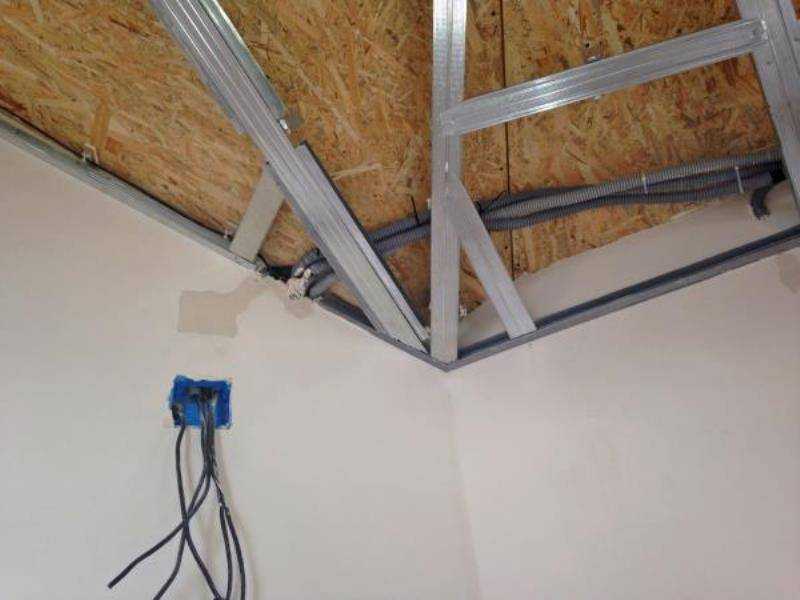

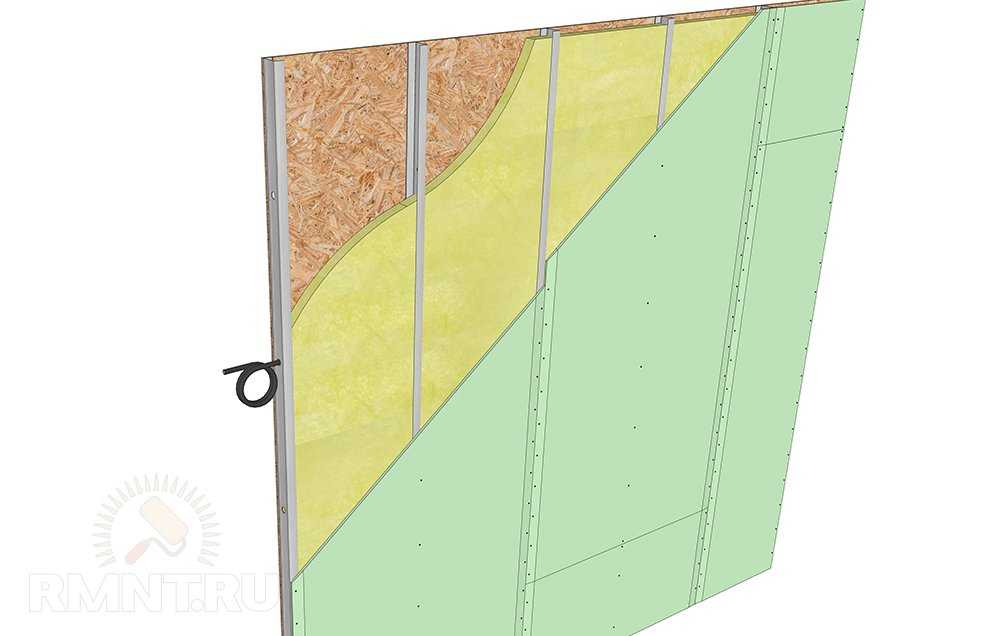

Способ второй — под гипсокартоном на металлическом каркасе

Второй вариант тоже популярен — на СИП-панелях обустраивается обрешётка из металлического профиля, внутри укладывается слой каменной ваты, которая не горит и распадается в горячую пыль только при температуре более +600. +800 ºС, сверху — гипсокартон, а потом финишная отделка.

Плюсы такого способа:

• Проводка скрыта в негорючем материале, с СИП-панелями не соприкасается.
• Одновременно благодаря каменной вате проводится утепление дома, стены становятся толще, повышается энергоэффективность.

Минус один — такой «пирог» из металлического каркаса, утеплителя и гипсокартона существенно уменьшает полезную площадь помещений внутри дома.

Способ третий — скрытая проводка в гипсокартоне без металлического каркаса

Этот вариант создания системы электроснабжения в доме из СИП-панелей вызывает больше всего вопросов. Выглядит это так:

Стыки в СИП-панелях проклеиваются самоклеящейся лентой с целью пароизоляции.
Потом идёт подложка, как под ламинат, она прибивается к СИП-панелям степлером.
Потом саморезами непосредственно к панели прикручивается лист гипсокартона. Толщина этого первого слоя составляет 9,5 миллиметра.
Затем поверх первого идёт второй лист гипсокартона, но уже толщиной 12,5 миллиметра.
Именно в этом втором листе гипсокартона прорезывают штробы под электропроводку

В процессе очень важно не задеть первый лист! Поэтому и берут гипсокартон потолще.
В штробы укладывается проводка, стыки и швы армируются специальной сеткой, стена штукатурится и скрывается за финишной отделкой.

Преимущество такого варианта в том, что «съедается» заметно меньше полезной площади комнат. Не нужна металлическая обрешётка и утеплитель — экономия. Первый слой ГКЛ служит надёжной прокладкой между СИП-панелью и проводкой. Так обеспечивается нужный уровень противопожарной безопасности.

К минусам относятся достаточно высокая трудоёмкость, а также необходимость строго соблюдать технологию укладки второго слоя гипсокартона — швы не должны совпадать с первым.

Специалисты советуют при прокладке электропроводки в доме из СИП-панелей использовать только марки кабелей, которые горение не поддерживают. Кроме того, не забывайте об устройствах дуговой защиты и автоматических выключателях.

СИП дом и электрика в нём: современный способ монтажа

Интересно мнение, участника портала с ником Oldvist. Пользователь FORUMHOUSE считает, что требования ПУЭ, давно устарели и главное — установить в доме группу безопасности.

OldvistУчастник FORUMHOUSE

Требования ПУЭ, на мой взгляд, застряли в средневековье. Сейчас на рынке есть множество электрических устройств защиты, поэтому я не понимаю, зачем засовывать кабели в металлические трубы. Плиты OSB, если и горят, то только в присутствии кислорода, а откуда ему взяться под слоем штукатурки? В СИП доме я поставил ВВГ-нг кабели с самозатухающей изоляцией. От электрощита в каждую комнату идут свои трассы на розетки и на освещение, защищенные автоматами. В щите стоит несколько штук УЗО и УЗМ-51М, которая следит за напряжением в сети и, в случае ухода за границы диапазона, отключает весь дом. СИП стены я закрыл одним слоем гипсокартона толщиной 12.5 мм. Под ним подложка из вспененного полиэтилена толщиной 5 мм. Штробы в ГКЛ резал ножом до ОСП. В штробу уложил гофру диаметром 16 мм, теперь понимаю, что она там совсем не нужна. В гофре проводка. Сверху вся зашпаклевал. Подрозетники утопил в пенопласт на 2 см. Шпаклёвки там нет. За границей, в каркасниках прокладывают проводку прямо сквозь деревянные стойки, не замуровывая кабели в бетон и не протягивая через металлические трубы.

Каждый имеет право на своё мнение. Ниже мы подведём итог, как прокладывать электрику в SIP домах и, как предотвратить пожар из-за неисправностей электрооборудования в СИП панелях.

Скрытие электропроводки

Так как электрика не единственная коммуникация, которую необходимо спрятать, то и проблема решается зачастую комплексно. Строители нашей страны с этой целью делают часть внутренних стен в доме каркасными.

Чтобы решить данную проблему существует определенное количество вариантов:

1. Не скрывать – этим методом пользуется немалое количество российских строительных компаний, при выполнении здания из данных панелей, поверх гипсокартонного листа укладывается ОСП и формируется кабельный тоннель. Можно формировать открытую проводку, но это накладно.
2. Смежные технологии – перекрытия в некоторой степени состоят из балок или ферм, а внутренние стены изготовлены по каркасной технологии.
3. Традиционная технология установки гипсокартона – самый популярный вариант, благодаря зазору между панелей и гипсокартоном можно спрятать много чего, очень экономичный и простой метод, в котором недостатком является только потеря в размере помещений.
4. Несколько слоев гипсокартона – затратное мероприятие, так как используется трехслойное формирование стены, где средний лист образует тоннель, где и выполняется электромонтаж.
5. Элементы декора и плинтуса. Присутствуют эти материалы, как для пола, так и для потолка со встроенными тоннелями для проводки, этим способом можно спрятать электрические провода и за натяжными или подвесными потолками. Чтобы соблюсти все нормативы в последнем случае электромонтаж необходимо выполнять посредством металлических труб и коробов, при этом на их концах крепятся пластиковые вставки с целью предотвращения контакта кабеля с краями труб.

Также в комнатах с повышенной влажностью трубы размещают под определенным уклоном, чтобы стекала влага.

Так как нарушать периметр панелей нельзя, потому что они несущие, для скрытой формы есть определенные спорные моменты, ведь ее монтаж осуществляется по СНиПах для деревянных домов.

Наши нормативные документы рассматривают сип материал как каркасный дом, поэтому многие строители применяют в его возведении брус.

Теплые полы в доме из СИП-панелей

Вопрос обогрева жилья всегда важен и актуален. Многие перестают пользоваться центральным отоплением в пользу теплых полов. СИП-панели позволяют решить жилищный вопрос быстро и недорого.

Однако строители утверждают обратное, ссылаясь на то, что поверхность пола достаточно хорошо подготовить к установке. Пол необходимо промазать мастикой, которая имеет гидроизоляционные свойства. Когда мастика просохнет, нужно уложить подожку, имеющую отражательные и гидроизоляционные свойства.

Советы по установке теплых полов:

• Стыки между смежными полосами необходимо скрепить скотчем, обладающим гидростойкими свойствами.
• Положить стальную сетку, имеющую ячейку размеров 10 на 10 см.
• Сетку следует плотно закрепить специально пластиковой полоской, а также двум саморезами, которые будет ее крепко деражить.
• Пол будет вязаться на сетку, поэтому нужно проследить, чтобы она была прикреплена очень жестко.
• На арматурную сетку нужно выложить трубы, для крепления используя пластиковые хомуты.

Вид отопления нужно выбрать еще на этапе возведения конструкции дома. Это позволит избежать лишних действий, временных потерь и материальных затрат. Если это будет теплый пол, то домокомплект можно дополнить плитой с отверстиями для прокладки труб, которые будут вырезаны заранее. Качественная укладка пластиковых плит способна прослужить в течение 50 лет. Теплый пол в доме, изготовленном из сип-панелей, будет работать также, как и в остальных домах, если его проложить его по всем правилам, с учетом техники безопасности именно для этого вида конструкции.

Разновидности крепежа для СИП

Для прокладки самонесущего провода используют следующие крепежные элементы:

• промежуточные поддерживающие зажимы;
• кронштейны для крепления анкерных зажимов;
• кронштейны для крепления промежуточных зажимов;
• анкерные кронштейны для проводов энергопотребителя;
• анкерные зажимы для изолированной несущей нейтральной жилы;
• анкерные зажимы для проводов энергопотребителя;
• монтажные крюки;
• крепежную ленту (лента должна быть из нержавейки);
• скрепы из нержавейки;
• бугели из нержавейки;
• стяжки крепежные;
• фасадные крепления для СИП;
• вязки спиральные.

Хомуты

Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.

Анкерные зажимы

С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу. Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.

Фасадные и столбовые кронштейны

Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.

Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.

Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.

Возможные ошибки при монтаже

При монтаже ввода в дом с помощью кабеля СИП могут возникнуть трудности, а чтобы не допустить ошибок, ниже перечислены самые распространённые из них:

Слабое натяжение: при натяжении не применялся динамометр, а также монтаж велся «на глаз»

Эта ошибка может привести к увеличению нагрузки на кабель, особенно в зимнее время и его обрыву.
Сильное натяжение: также негативно сказывается на кабеле, в особенности на его изоляции.
Попытка повторного использования прокалывающих зажимов: они одноразовые, так как головка срывается и осуществить повторный монтаж не представляется возможным.
Повреждение изоляции в ходе работ: важно применять цельный кабель, повреждение изоляции может привести к короткому замыканию или поражению электрическим током.
Фиксация зажимов не до конца: проводники должны быть правильно и надежно зафиксированы в зажимах и не болтаться в них. Плохой зажим приводит к плохому контакту, искрению и повреждению кабеля.

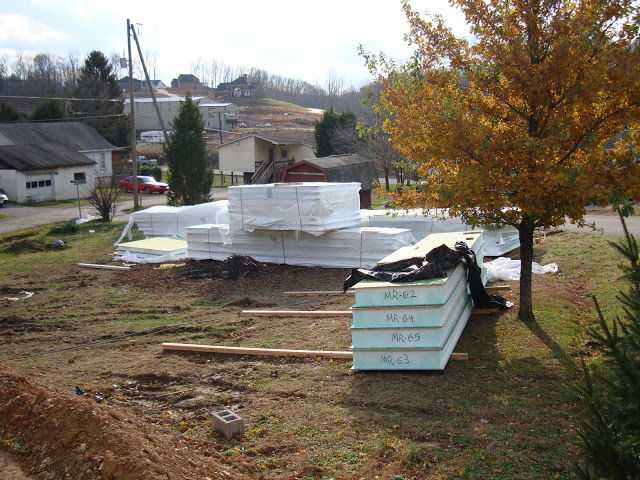

Основные этапы строительства дома из СИП-панелей

Если запланировано строительство на земле, где раньше ничего не было, размещение дома на участке будет связано исключительно с личными предпочтениями хозяев, и с нормами размещения относительно земельных границ. Если же рядом проходит трубопровод, оборудованы канализационные стоки, надо позаботиться о том, чтобы в процессе строительства не задеть коммуникации.

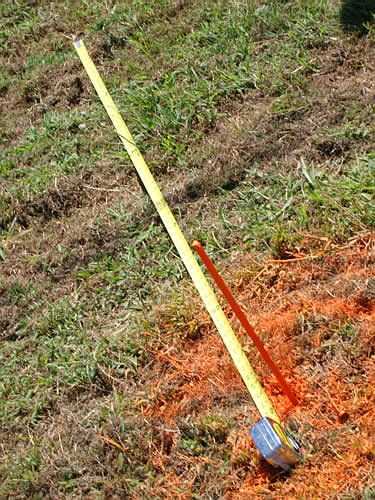

Делается разметка под фундамент.

Строительство фундамента

Легкий вес дома из сэндвич-панелей позволяет минимизировать затраты на строительство фундамента. Массивная конструкция здесь не нужна. Легкие здания из СИП-панелей можно ставить на следующие типы фундаментов:

• ленточный;
• свайно-винтовой;
• плитный.

Разумеется, можно оборудовать цокольный этаж.

Здесь решено было строить дом без подвала. Сначала с помощью тяжелой техники оборудовали площадку, выполнили небольшое заглубление под фундамент. Когда сделаны углубления в соответствии с проектной документацией, обустраивают опалубку и заливают бетонным раствором.

На ленточный фундамент устанавливаются шлакоблоки, которые армируются и заливаются бетоном.

В данной ситуации использовано 988 блоков. Получается довольно высокий цоколь дома. Это помогает защитить дом от влаги и насекомых. Вместо шлакоблоков можно использовать просто бетон для заливки цоколя.

Обустройство нижнего уровня

Считается, что СИП-панели очень прочны. Без труда можно найти видео, где грузовик едет по такой панели, и она совершенно не деформируется. Поэтому пол в доме делают именно из этого материала. Только сначала на фундамент укладывают гидроизоляцию. На нее кладут первую панель, совмещая с углом фундамента. Места стыковки панелей заливают пеной. Туда же устанавливают соединительную шпонку. Вторую панель присоединяют вплотную к первой. Соединительные шпонки, к которым прикручены сами панели, придадут жесткость все конструкции.

При укладке панелей надо проверять уровень. Если будут отклонения, их надо устранять. Торцевая часть уложенных панелей закрывается досками обвязки, при их креплении используют пену. В итоге внешне пол первого этажа будет напоминать монолитную панель.

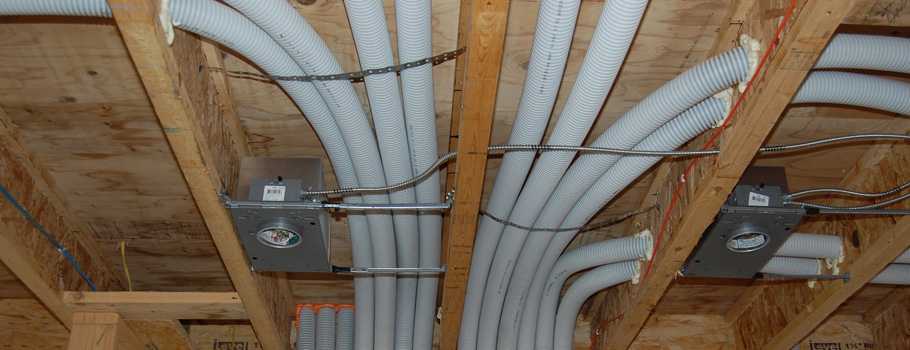

Прокладка коммуникаций

Заранее подготовленные технологические отверстия используются для прокладки коммуникаций. Это и система водоснабжения, и канализационная система.

Эти работы надо провести до укладки чистового пола.

Обустройство внутренних перегородок

Обычно внутренние перегородки ставят одновременно с сооружением несущих стен.

Но если идут задержки с поставкой панелей, можно сначала установить каркас внутренних перегородок в соответствии со схемами и чертежами проектной документации.

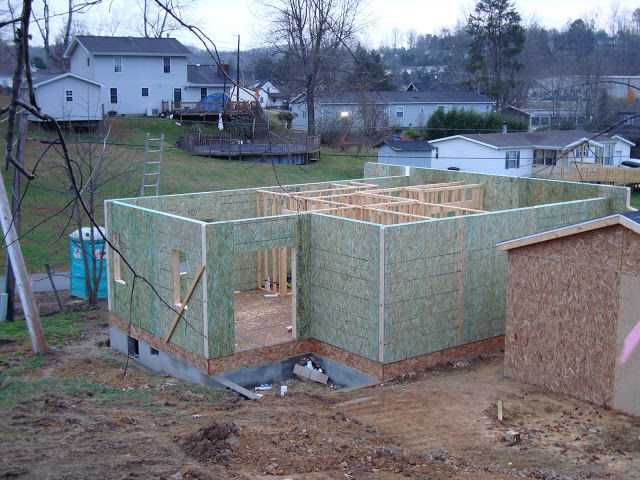

Установка СИП-панелей

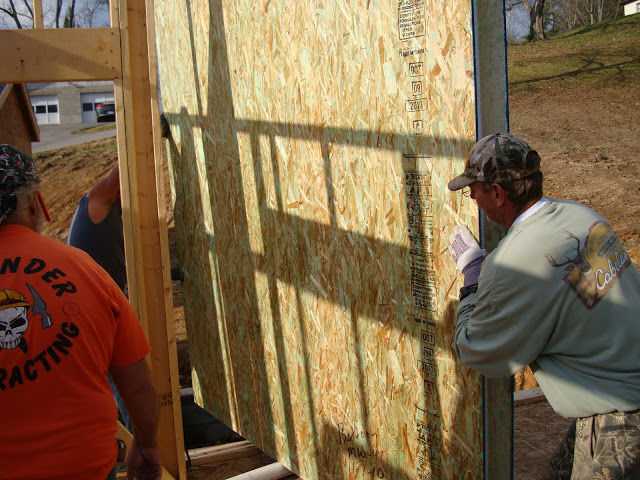

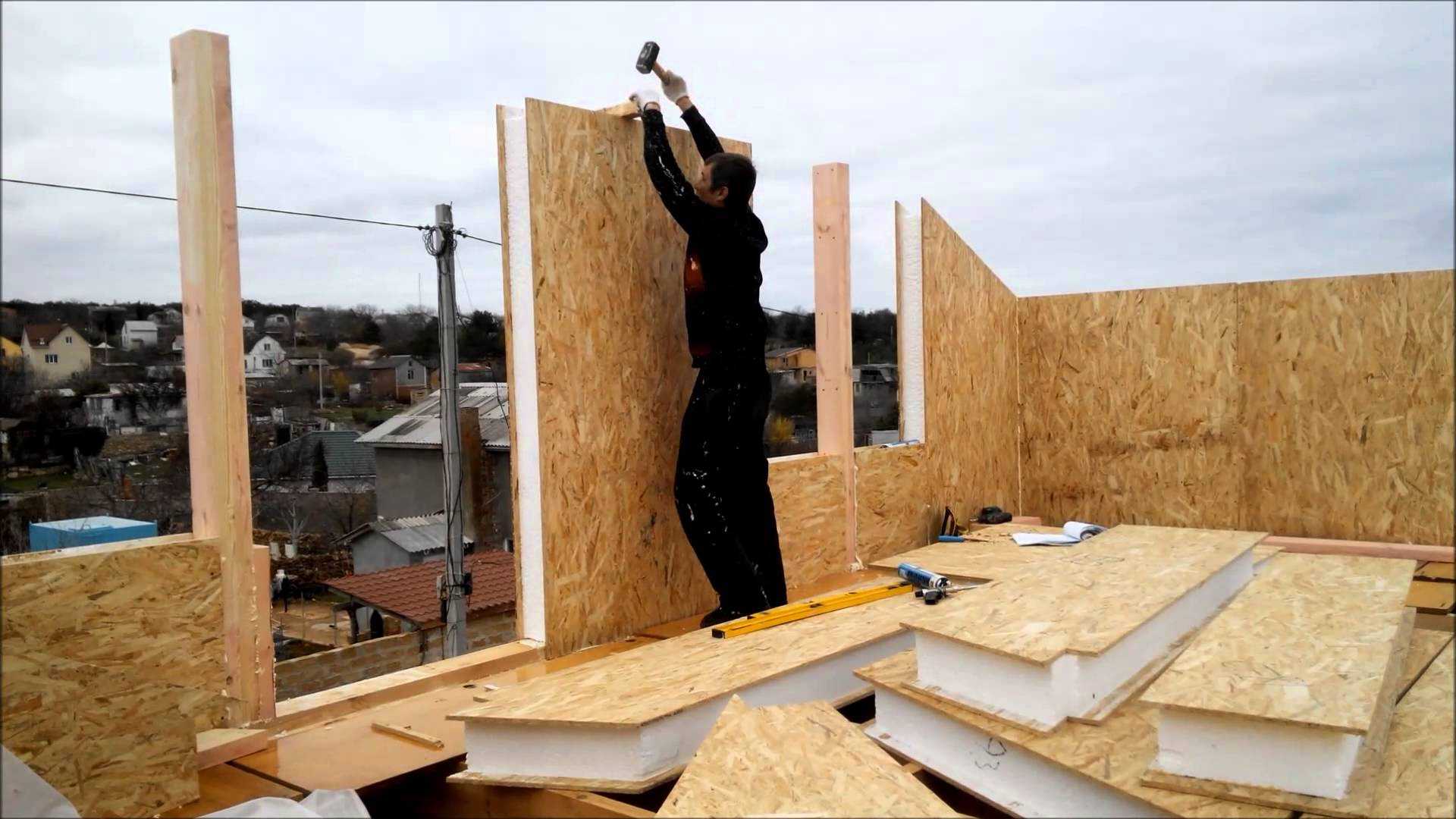

Основной этап строительство дома из СИП-панелей своими руками – это монтаж самих панелей.

Крепить данный материал надо без зазоров и пустот. Чем более герметичным будет соединение, тем комфортнее будет жить в доме. Стыки надо заполнить монтажной пеной. Крепеж проводят саморезами. К направляющему брусу на фундаменте панель лучше закрепить анкерными болтами, чтобы исключить возможные сдвиги при усадке фундамента. Количество стыковочных швов должно быть минимальным. Поэтому оптимальный вариант – строительство дома из СИП-панелей, сделанных специально под конкретный проект.

Когда собраны стены первого этажа, укладывается брус и панели перекрытия.

Строительство крыши

Дальше выполняется строительство крыши из СИП-панелей.

Делается мауэрлат, монтируется стропильная система, на которую устанавливаются СИП-панели, а на нее уже крепится кровля. Подробно посмотреть, как обустраивается крыша, можно посмотреть здесь.

Отделочные работы

Когда коробка готова, надо заниматься монтажом стеклопакетов, дверей, прокладкой электропроводки.

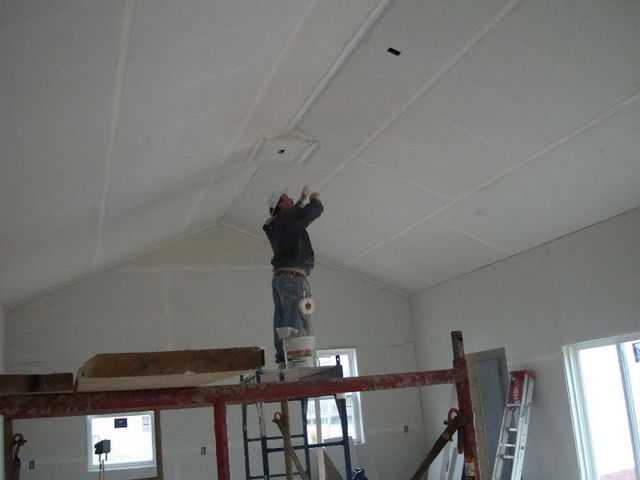

В качестве внутренней отделки чаще всего используют гипсокартон, но лучше использовать натуральные материалы из дерева.

Также необходимо позаботиться о наружных отделочных работах. Самый простой вариант – монтаж сайдинга. Для кровли используют металлочерепицу, ондулин и прочие кровельные материалы.

Весь описанный объем работ занимает 2–3 месяца. С ним могут справиться 3 человека. Но если используются крупные панели, лучше для их монтажа пригласить еще двух человек, чтобы облегчить работу.

Выбор материалов и безопасность

Соединение медных проводов сваркой

При подборе кабелей и приборов предпочтение следует отдавать качественной продукции, на которую продавцы могут предоставить сертификат соответствия. От этого зависит срок службы коммуникаций и безопасность людей.

Для подводки к дому можно использовать кабель с толстыми алюминиевыми жилами, норма для внутренней прокладки — медная проводка. Еще в процессе проектирования необходимо предусматривать установку трехжильного кабеля, в котором одна жила (желто-зеленая) предусмотрена для заземления. Следует покупать кабели, безопасные в пожарном отношении. Для коммутации следует использовать шины с медными или латунными сердечниками.

Водоснабжение SIP-дома

Система водоснабжения такого объекта состоит из внешнего контура и внутренней разводки. Внешний контур — это система водозабора, которая берет воду из источника и поставляет ее в дом по трубопроводной трассе. Коммуникации в жилище монтируют по предварительно разработанному проекту.

Особенности и комплектующие системы водоснабжения зависят от того, есть ли на участке централизованные коммуникации. Если централизованной подачи горячей и холодной воды нет, то потребуются:

1. — трубы;
   — насосное оборудование;
   — гидроаккумулятор;
   — система водоподготовки;
   — фильтрация.

Внутри трубопроводную систему легко скрыть за декором. При монтаже труб прорезаются отверстия в СИП-панелях. Обычно план коммуникаций создается на этапе проектирования жилья, поэтому такие места заранее определены. Для защиты труб используют гофрированные рукава. В жилище можно использовать практически любые трубы, однако наиболее рациональный вариант — полипропиленовые изделия.

Ввод электричества в дом

Чтобы подключить каркасный дом к магистральной линии, необходимо сделать ответвление. Для этого подходит два способа – подключение кабеля по воздуху или под землей. Также необходимо выбрать количество жил в кабеле. Если напряжение будет однофазным (220 В), используют трехжильный кабель, а если трехфазным (380 В) – пятижильный.

На конце вводного кабеля находится счетчик, учитывающий потребление электроэнергии. Располагают его снаружи, ведь контролер должен иметь возможность без проблем снять показания, даже если хозяина нет дома. Для защиты счетчика его помещают в специальный короб или герметичный щиток. Он сохранит измерительный прибор от негативного атмосферного влияния.

Далее от счетчика электрический кабель ведут внутрь здания. Просверливают отверстие в стене. Например, в двухэтажном доме это делают в районе перекрытия между этажами. Для защиты электропроводки и соблюдения противопожарных норм кабель помещают в гофру, затем протягивают ее через отверстие и закрепляют в перекрытии. Внутри дома провод подключают к распределительному щитку в выбранном месте.

Важно! Между счетчиком на улице и распределительным щитком внутри должен быть автомат. Необходимость его установки связана с обеспечением защиты кабеля между этими элементами

Так, если случайно кабель повредится (например, на входе в дом) либо произойдет короткое замыкание в системе, автомат сработает и выключит электричество. Если же автомат не ставить, может возникнуть ситуация, когда счетчик полностью выгорит, и тогда отключится вся магистральная линия.

Монтаж СИП от столба к дому

Процедура подключения жилого дома к линии электроснабжения с помощью СИП должна производиться профессиональной бригадой. Монтажные работы требуют использования специального инструмента и подъемника на шасси автомобиля. Для перемещения техники под линиями электропитания необходим наряд-допуск, а поскольку проводка остается под напряжением, то оператор должен использовать защитные диэлектрические рукавицы и боты.

Арматура

Чтобы смонтировать кабель, необходимы:

• прокалывающие зажимы с защитным колпачком (количество элементов зависит от числа жил проводки);
• анкерные зажимы (например, для стандартной однофазной линии напряжением 220 В требуется по 2 фиксатора на каждую промежуточную опору и стену);
• металлическая лента (для столба необходимо 1–1,5 м материала);
• бугели для фиксации ленты (количество зависит от числа скоб);
• алюминиевые или пластиковые кронштейны, которые крепят к фасадной части здания анкерами, а к опорам – с помощью стальной ленты;
• стяжные пластиковые хомуты;
• крепления для фасадной части дома.

Установка крепежей и прокладка кабеля

Поскольку нарушать целостность опоры линии электропередач недопустимо, то для монтажа кронштейнов используют стальные ленты. Фиксаторы располагают в 2 ряда и затягивают бугелями. Из анкерного зажима извлекают клин и протягивают через полученный канал-кабель. Затем распорную втулку забивают обратно, а зажим устанавливают на проволочной скобе на кронштейне. Для корректировки провиса используют динамометр, т. к. при слабом или чрезмерном натяжении происходит разрушение изоляции и жил.

Для создания ответвления используют прокалывающие зажимы, позволяющие вести работы без отключения энергоснабжения. Оголенные концы проводки закрывают герметичными колпачками, а жилы стягивают хомутами в пучки. Если в ходе проведения работ зажим пришлось снять, то повторное использование изделия запрещено. Ответвление из СИП отводят в сторону дома, кронштейн крепят на фасаде шурупами или болтами. Линия между столбом и зданием должна располагаться на высоте от 2,75 м и не иметь провиса. Расстояние от опоры до строения – не более 25 м.

Разводка по фасаду

Поскольку оболочка стандартных проводов СИП поддерживает горение, то разводка линии по фасаду не производится. Допускается фиксация на стенах продукции серии СИПн, оснащенной изоляцией на негорючей основе. На месте крепления силовой линии к фасаду к алюминиевым жилам подсоединяют медные с использованием биметаллических гильз. Завести в здание кабель можно через трубу из пластика или металла.

Наращивание провода

Для удлинения СИП используют соединительные муфты с металлической втулкой, деформируемой клещами или прессом. Для кабелей с интегрированной несущей жилой допускается стыковка в пролете. Для СИП-4, не имеющего силового сердечника, соединение выполняют только на опоре. Допускается стыковка отрезков с помощью прокалывающего зажима для фазных жил и плашки с винтом – для несущей линии (при наличии).

Подключение к автомату

Прямое подсоединение силового кабеля СИП с алюминиевыми жилами к латунным клеммам автоматического предохранителя не допускается. Необходимо соединить сердечники с отрезками медного провода с помощью биметаллических гильз. В противном случае контакт получается неплотным (из-за пластичности алюминия) и требует периодической подтяжки.
