Оценка состояния силового кабеля, нуждающегося в ремонте

По степени старения кабеля высокого напряжения введено четыре градации старения кабельной изоляции в эксплуатации.

Рис. № 2. Классификационная таблица технического состояния силовых кабелей в эксплуатации по коэффициенту абсорбции и индексу поляризации изоляции Степень определяется по измерению:

1. Восстановленного напряжения;
2. По определению частотного спектра диэлектрических потерь;
3. Коэффициенту абсорбции;
4. Индексу поляризации.

Кабель с пропитанной бумажной изоляцией оценивается с точки зрения интегрального увлажнения кабеля по методу ЧДС (частотной диэлектрической спектроскопии). С помощью метода оценивают степень увлажнения пропитанной бумажной изоляции.

Причины и физика испытания

Профиспытания повышенным напряжением используются для выявления слабых мест в изоляции кабеля. Не зависимо от материала диэлектрика: пластмассовый, резиновый, полиэтиленовый или маслонаполненный кабель воспринимает нагрузку от испытательной установки на одну жилу, а остальные металлические части подключаются к земле. В результате чего изоляция находится под потенциалом, в разы превышающим номинальный.

Все изъяны, из-за малого сопротивления, начинают ионизироваться и пропускать электрический ток все большей величины по микроскопическим каналам в диэлектрике. Из-за этого сопротивление изоляции уменьшается вплоть до пробоя. Если пробой не наступает, а дефект оказывает существенное влияние, его можно зафиксировать по изменению величины тока утечки.

Данная методика дает уверенность, что при номинальном токе изоляция кабеля выдержит нагрузку до следующих испытаний.

Протокол испытания силовой кабельной линии выше 1000В

  Ниже приведён пример заполнения таблиц протокола испытаний:

  В таблице «Общие данные» в графе кол-во муфт предлагаю записывать не только промежуточные, но и концевые муфты. В этом случае даже на кабеле без промежуточных муфт необходимо в этой графе указывать цифру 2. При таком заполнении данная графа остаётся пустой только в случае испытания силового кабеля например на барабане, или до укладки и монтажа.

    В таблице «Испытание изоляции повышенным напряженим» в графе токов утечек необходимо записывать ток в начале испытаний (установившийся) и ток в конце испытания перед снятием напряжения.

ПРОВЕРКА (ИСПЫТАНИЕ) НАРУЖНОЙ ОБОЛОЧКИ КАБЕЛЯ

    После завершения укладки кабеля рекомендуется провести испытание его наружной оболочки, особенно на участках с высоким изокерауническим уровнем.

    При повреждении наружной оболочки прорыв воды в кабель неизбежен, вследствие чего происходит окисление электрической защиты, тем самым увеличение редукционного фактора кабеля и ухудшение слабопроводимого слоя, что может вызвать поверхностные разряды и эрозию изоляции, следовательно и пробой кабеля.

    В участках высокого изокераунического уровня, этим испытанием заодно проверяются и изоляционные свойства оболочки.

    Рекомендуется проводить испытание при помощи постоянного напряжения 5 кВ, продолжительностью 5 минут.

     В ходе испытания должны быть сняты все заземления электрической защиты и арматуры кабеля (если она имеется).

    Одним из показателей исправности и целостности оболочки является прыжок (перескок) который выявляется непосредственно по отключении испытательного прибора, при коротком соединении (замыкании) электрической защиты с клеммами заземления. Если прыжка (перескока) нет, это указывает на повреждение наружной оболочки кабеля и происшествие разряда на месте ее повреждения.

Ток поглощения, проходящий через оболочку кабеля, не должен превышать 0,8 мA.

Периодичность испытаний в процессе эксплуатации.

Кабели напряжением 2-35кВ:

а) 1 раз в год – для кабельных линий в течение первых 2 лет после ввода в эксплуатацию, а в дальнейшем:

• 1 раз в 2 года – для кабельных линий, у которых в течение первых 2 лет не наблюдалось аварийных пробоев и пробоев при профилактических испытаниях, 1 раз в год для кабельных линий, на трассах которых производились строительные и ремонтные работы и на которых систематически происходят аварийные пробои изоляции;
• 1 раз в 3 года – для кабельных линий на закрытых территориях (подстанции, заводы и т.д.);во время капитальных ремонтов оборудования для кабельных линий, присоединённых к агрегатам, кабельных перемычек 6-10кв между сборными шинами и трансформаторами в ТП и РП;

б) Допускается не проводить испытание:

• Для кабельных линий длиной до 100 метров, которые являются выводами из РУ и ТП на воздушные линии и состоящих из двух параллельных кабелей;
• Для кабельных линий со сроком эксплуатации более 15 лет, на которых удельное число отказов из-за электрического пробоя составляет 30 и более отказов на 100 километров в год;
• Для кабельных линий, подлежащих реконструкции или выводу из работы в ближайшие 5 лет;

в) Допускается распоряжением технического руководителя предприятия устанавливать

другие значения периодичности испытаний и испытательных напряжений:

• Для питающих кабельных линий на напряжение 6-10кВ со сроком эксплуатации более 15 лет при числе соединительных муфт более 10 на 1 километр длины;
• Для питающих кабельных линий на напряжение 6-10кВ со сроком эксплуатации более 15 лет, на которых смонтированы концевые заделки только типов КВВ и КВБ и соединительные муфты местного изготовления, при значении испытательного напряжения не менее 4Uн и периодичности не реже 1 раза в 5 лет.
• Для кабельных линий напряжением 20-35кВ в течение первых 15 лет испытательное напряжение должно составлять 5Uн, а в дальнейшем 4Uн.

6.3.8 Кабели на напряжение 3-10кВ с резиновой изоляцией:

• в стационарных установках – 1 раз в год;
• в сезонных установках – перед наступлением сезона;
• после капитального ремонта агрегата, к которому присоединен кабель.

Условия испытаний

4.1. Испытания кабельных силовых линий до 10 кВ разрешается проводить только при положительных температурах. В холодный период (на морозе) возможно появление внутри изоляции (в кабельной структуре) наледи или льда. Такая ситуация не позволяет получать достоверные параметры, так как замерзшие частицы воды являются диэлектриком.

4.2. Перед началом испытаний проверьте влажность и наличие конденсата на жилах силовых кабелей. Присутствие частиц воды может спровоцировать пробой изоляции, что чревато выходом из строя не только испытуемых электроустановок или другой аппаратуры, но и испытательного оборудования.

4.3. Перед испытаниями кабельные воронки тщательно очистите от пыли, влаги и других загрязнений.

4.4. Атмосферное давление не влияет на текущие параметры СКЛ. При этом его величина должна фиксироваться в протоколе испытаний.

Базовое предложение на испытание силовой кабельной линии

Базовое (типовое) предложение подходит для приемо-сдаточных, эксплуатационных (периодических, после ремонта) и контрольных испытаний кабельных линий 1-10 кВ, исключая КЛ, выполненные кабелем с изоляцией из сшитого полиэтилена.

Испытание кабеля 10 кВ

Описание: Испытание кабеля 10(6) кВ повышенным напряжением выпрямленного тока в соответствии с текущими Нормами и Правилами* с оформлением Протокола испытания силового кабеля по результатам

Примечание: Программа испытаний кабеля может быть уточнена в соответствии с требованиями Сетевой организации и Заказчика

Исходные данные: Допуск к концам кабельной линии, предварительная информация о марке кабеля и протяженности КЛ

Стоимость: 8000 RUB

Условия оплаты: наличными, по факту выполнения работ

Испытываются кабели — испытания:

• вновь проложенные и после перекладки — приемосдаточные;
• находящиеся в эксплуатации — плановые по графику;
• после ремонта или длительного отключения — внеплановые;
• испытание КЛ в составе работ по определению места повреждения и ремонту кабельных линий — контрольные.

При проведении испытаний кабельных линий мы руководствуемся в первую очередь Нормами принятыми крупными сетевыми организациями в Москве и Московской области — ОАО «МОЭСК» и ОАО «ОЭК».

Такая позиция связана с тем, что сети до 10 кВ включительно «упираются» в принадлежащие им Центры питания (ЦП) и при включении (подаче) рабочего напряжения потребуются протоколы, соответствующие именно их требованиям.

Испытание повышенным напряжением выпрямленного тока.

Испытание изоляции кабельных линий повышенным напряжением выпрямленного тока производится с целью выявления местных сосредоточенных дефектов, которые не обнаруживаются при измерении мегаомметром, путем доведения их в процессе испытания до пробоя. Такое испытание повышенным напряжением выпрямленного тока производится от специальной установки типа: АИД-70, СКАТ-70 и т.п.

Напряжение от установки прикладывается поочередно к каждой фазе кабеля, при заземлении двух других фаз и оболочки кабеля (аналогично проведению измерения изоляции мегаомметром). Схема испытания кабеля повышенным напряжением выпрямленного тока изображена на рисунке №3.

Рис. №3 Испытание кабеля повышенным напряжением выпрямленного тока.

Изоляция одножильных кабелей без металлического экрана (оболочки, брони),

проложенных на воздухе, не испытываются. Изоляция одножильных кабелей с металлическим экраном (оболочкой, броней) испытываются между жилой и экраном. Изоляция многожильных кабелей без металлического экрана (оболочки, брони) испытываются между каждой жилой и остальными жилами, соединенными между собой и землей.

Изоляция многожильных кабелей с общим металлическим экраном (оболочкой, броней) испытывается между каждой жилой и остальными жилами, соединенными между собой и экраном (оболочкой, броней). При всех указанных выше видах испытаний металлические экраны (оболочки, броня) должны быть заземлены. Пластмассовые оболочки (шланги) кабелей, проложенных в земле, испытываются между отсоединенными от земли экранами (оболочками) и землей. Пластмассовые оболочки (шланги) кабелей, проложенных на воздухе не испытываются. Значение испытательного напряжения принимается в соответствии с таблицей №2

Испытательное напряжение кВ, для силовых кабелей.

Таблица №2

* — испытание повышенным напряжением одножильных кабелей с пластмассовой изоляцией без брони (экранов), проложенных в воздухе, не производится.

** — после ремонтов, не связанных с перемонтажом кабеля, изоляция проверяется мегаомметром на напряжение 2500В, а испытание повышенным выпрямленным напряжением не производится.

Для кабелей на напряжение до 10кВ с бумажной и пластмассовой изоляцией длительность приложения полного испытательного напряжения при приёмосдаточных испытаниях 10 минут, в эксплуатации 5 минут. Для кабелей с резиновой изоляцией на напряжение 6-10кВ длительность приложения полного испытательного напряжения 5 минут.

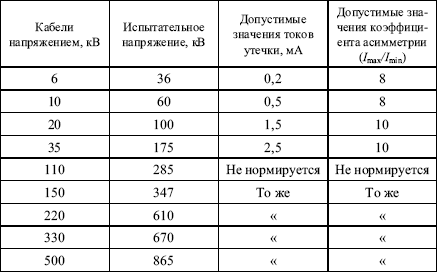

Допустимые токи утечки в зависимости от испытательного напряжения и допустимые значения коэффициента асимметрии при измерении тока утечки приведены в таблице №3. абсолютное значение тока утечки не является браковочным показателем. Кабельные линии с удовлетворительной изоляцией должны иметь стабильные значения токов утечки. При проведении испытаний ток утечки должен уменьшаться. Если не происходит уменьшения тока утечки, а также при его увеличении или нестабильности, испытание производится до выявления дефекта, но не более чем 15 минут.
