Монтаж электропроводки под гипсокартон

ЭЛЕКТРОПРОВОДКА В ГИПСОКАРТОННЫХ ПЕРЕГОРОДКАХ

На правила монтажа здесь влияет конструкция перегородки, точнее, материал ее каркаса.

Если это дерево (брус), то, теоретически такой вариант можно приравнять к деревянному дому, если несущей является металлический профиль, то конструкция получается негорючая. Это определяет подход с точки зрения пожарной безопасности.

Если говорить непосредственно про монтаж (способ прокладки и крепление), то:

риск повреждения при обшивке листами гипсокартона возрастает, поскольку прикручиваются они с двух сторон;
отсутствует надежная несущая конструкция, как в случае со стеной.

Некоторые рассматривают вариант нарезки штроб непосредственно в гипсокартоне, но такой подход не выдерживает никакой критики. Рассматривать его смысла не вижу.

Остается два способа:

использование в качестве несущей конструкции одной из сторон перегородки;
прокладка в гофрошланге, проходящем через каркас.

В данном случае оптимальным представляется второй вариант. Каркас в этом случае выступает несущей конструкцией, что достаточно удобно с любой точки зрения.

Если же прокладывать кабель непосредственно по гипсокартону, то для его крепления лучше использовать дюбель типа Дрива. Но если перегородка выполняется в один слой гипсокартона, то ее толщина будет явно недостаточна для такого способа.

Все рекомендации, касающиеся выбора трасс проводки и их учета при проведении строительный работ по возведению перегородки аналогичны изложенным ранее.

В завершение про электробезопасность. Требования к применению и выбора автоматических выключателей, устройств защитного отключения или диф. автоматов ничем не отличаются от других способов монтажа.

Что еще можно почитать:

электропроводка в квартире;
кабели и провода;
автоматический выключатель;
дифавтомат;
УЗО.

* * *

Как сэкономить

Вот несколько практических рекомендаций, которые позволят вам выполнить монтаж электрической проводки, потратив минимум финансовых средств:

Избегайте приобретения дешевых материалов, включая кабель, гофру, крепежные элементы, подрозетники и коробки. Низкое качество приведет к тому, что проводка в гипсокартоне выйдет из строя уже спустя 2–3 года. В худшем случае могут сломаться электрические приборы. Замена проводки — сложный процесс, требующий демонтажа некоторых листов гипсокартона.
Не торопитесь, убедитесь в качестве и надежности системы. Разделите линии питания и освещения.
В случае замены кабеля проверьте исправность старой проводки. Если все хорошо, можно оставить ту схему, которая использовалась. Кроме того, некоторые части проводки можно не заменять.
Сечение кабеля рассчитывается в зависимости от той нагрузки, которую он должен обеспечивать

Вместе с тем важно делать определенный запас. Вы не можете знать, что захотите использовать спустя 1–2 года

Запас в сечении позволит вам подстраховаться и избежать необходимости в замене проводки.
Если не хотите сверлить отверстия для розеток, воспользуйтесь накладным оборудованием.

Установка накладной розетки на гипсокартон

Помните, что открытый способ проводки по гипсокартону нарушает все правила электрической и пожарной безопасности. Поэтому в данном случае он не используется. Не забывайте отключить автоматы, прежде чем приступать к монтажу или замене кабеля. Все электроустановочные изделия (розетки и выключатели) следует монтировать в самом конце. Данный подход позволить исключить повреждения декоративной части.

Монтаж проводки под гипсокартон в ванной комнате

Прокладка проводов и кабелей под гипсокартонными листами в ванных комнатах имеет свои специфические особенности. В этом случае монтаж распределительной коробки осуществляется за пределами помещения. Линия подключается к отдельному автоматическому выключателю и обязательно заземляется. Все светильники и установочные изделия должны быть влагозащищенными.

Обязательно используется система уравнения потенциалов, включающая в себя сантехнические и электрические приборы вместе с шиной заземления. Расстояние розеток от кранов должно быть не менее 65 см. Для устройства освещения рекомендуется воспользоваться светодиодными лампами. Проводка может прокладываться открытым или скрытым способом. Используется специальный трехжильный медный кабель для помещений с повышенной влажностью, сечением не менее 2,7 мм2.

Подрозетники для гипсокартона

Монтаж потолка из гипсокартона

Электропроводка в доме своими руками – пошаговая схема разводки и монтаж электрики

Установка розеток в гипсокартон: особенности монтажа, способы крепления, как правильно поставить

Как установить розетку в гипсокартоне

Монтаж открытой электропроводки — подробная пошаговая инструкция

Какой выбрать кабель для электропроводки под ГКЛ

Отделка в доме или квартире может выполняться гипсокартонными листами трех разных типов: обыкновенными, устойчивыми к влаге или огню (ГКЛ, ГКЛВ и ГКЛО соответственно). Для потолков и стен подходят ГКЛ: стоят недорого, выглядят эстетично. Главным недостатком является слабая защита от влаги, возможность тления внутренней части с последующим воспламенением и выделением токсинов

По такой причине при обустройстве скрытой проводки важно использовать ГКЛО

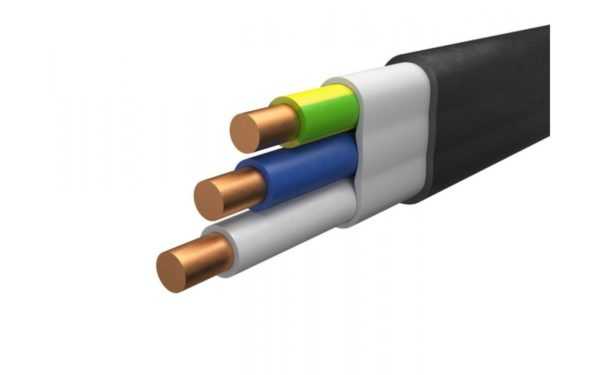

Что касается провода, то здесь подойдет кабель ВВГнг. Две последние буквы указывают на то, что изделие является негорючим. При монтаже кабеля под потолком и в свободном пространстве высотой не менее 15 мм можно дополнительно использовать гофрированные ПВХ-трубы

При ограниченном просвете обратите внимание на провод ВВГнг-LS, имеющий двойную изоляцию. Однако его стоимость в сравнении с обычным ВВГнг будет в 1,5–2 раза выше

Как сделать определитель скрытой проводки своими руками?

Можно использовать старый радиоприемник. поддерживающий частоту около 100 кГц. (СВ, ДВ). Включенным приемником водят вдоль стен и определяют наличие проводки по возникновению шумов и потрескиваний. При использовании данного метода, нужно максимально нагрузить электросеть в проверяемом и соседних помещениях, загрузить все розетки и включить освещение.
Подключенный микрофон магнитофона или усилителя подскажет возрастающим шумом примерное нахождение электропроводки или металла в стене .
Вариант для радиолюбителей. Взять полевой транзистор типа КП103, КП303, КП305А, КП305Б, КП313А или импортный — 2SJ144, 2N3796. Контакты стока и истока присоединить к щупам тестера без соблюдения полярности. Ручки щупов соединить скотчем. Пробник готов. Реагирует на появление электрического поля, что отражается на приборе резким увеличением сопротивления. Требует предварительной тренировки. Касаться стены пробником при проведении работ не следует. Необходимо включение всех имеющихся в помещении выключателей.
На провода под электрическим напряжением реагирует обычный компас. Для более точного определения места, где проходит проводка, необходимо проверить повторно, с проводами без напряжения. Второе сканирование даст возможность отличить арматуру, в панельных домах, от проводки.

Смотрите в следующем видео — способы поиска проводки в стене:

Установка подрозетника

Для этого во все последующие подрозетники, от того где выпущен питающий кабель, пропускают отрезки проводов.

Такое подключение распространено повсеместно, но некоторые мастера противники такого метода, потому что вся нагрузка, в данном случае, будет проходить через клеммное соединение первой розетки и то сократит срок её службы их-за перегрева. Тогда выполняют подключение через сизы — специальные колпачок из негорючего пластика, служащий для изоляции скруток проводов, с конусной резьбой внутри.

Читать также: Светильники на потолок

На фазном проводе делают скрутку стольки проводов, сколько и розеток. Можно такую скрутку делать и на нулевом проводе, но он не подвержен таким нагревам как фазный.

С помощью уровня выставляем первый подрозетник и фиксируем его лапками зажимами через винты, затем выставляем все последующие подрозетники.

Установка подрозетников под выключатели проходит таким же образом, единственное отличие — сколько выключателей, столько питающих проводов. Когда все подрозетники стоят на месте и подготовлены провода для подключения розеток можно производить их монтаж. Обязательно просмотрите видеоролик в котором подробно показано как установить подрозетник в гипсокартон.

Под приклеиваемыми листами

Под листами гипсокартона, приклеиваемыми к поверхности строительных конструкций, как правило, отсутствуют зазоры, во всяком случае, в тех местах, где необходимо провести проводку. В стене или перекрытии недопустимо штробить каналы для размещения проводов или кабелей. Однако в этом случае тоже есть вариант, когда применяется проводка под гипсокартоном.

Гипсокартонные листы приклеиваются к конструкциям чаще всего для выравнивания их поверхностей. Для того, чтобы обеспечить необходимую площадь клеевого контакта, приходится «начерно» штукатурить поверхность, убирая самые большие неровности. Вот в этом слое штукатурки и возможно провести электропроводку. Проводка под гипсокартоном в этом случае выполняется по той же технологии, что и электропроводка под штукатурку.

В процессе подготовительных работ прямо по слою штукатурки размечается схема расположения проводов, розеток, выключателей, разветвительных коробок.

При этом трассы проводки могут быть только горизонтальными или вертикальными. Горизонтальные участки располагаются, как правило, под потолком, на расстоянии 15-20 сантиметров от него. Допускается также устраивать горизонтальные участки параллельно полу на таком же расстоянии от пола.

Пересечений кабелей и проводов по возможности быть не должно, но если этого не избежать, необходимо при монтаже увеличить изоляцию в местах пересечения тремя-четырьмя слоями изоляционной ленты.

Далее, в штукатурке штроборезом нарезаются штробы под проводку, специальной коронкой сверлятся гнезда под установочные коробки.

Монтаж проводиться так же как и монтаж электропроводки под штукатурку. В штробы закладываются провода или кабели, закрепляются дюбель-хомутами, а чаще всего «примораживаются» быстротвердеющим раствором с добавлением алебастра. Проводка под штукатурку допускается с применением плоских кабелей. Штробы обязательно заделываются штукатурным составом для защиты проводки от механических воздействий.

https://youtube.com/watch?v=GpBk5Z9vrQ8

В деревянных домах с оштукатуренными стенами проводка под штукатурку выполняется без применения каких либо дополнительных мер по повышению пожарной безопасности.

Инструкция по монтажу

Итак, рассмотрим, как правильно сделать проводку за гипсокартоном своими руками. Всю технологию мы предоставим в виде пошаговой инструкции с фото примерами, чтобы материал легче воспринимался.

Шаг 1 – Подготовительные работы

Для начала необходимо собрать конструкцию из профилей, но зашивать каркас листами ГКЛ не спешите, т.к. это будет делаться в самом конце электромонтажных работ. На этапе подготовительных работ Вы должны определить, как будет производиться монтаж проводки: по потолку либо по стенам. Если в комнатах будет создан подвесной либо натяжной потолок, провода легче и разумнее провести по потолку и опускать к «электрическим точкам» в нужных местах (строго вертикально). Если же только стены будут гипсокартонными, а сам потолок останется бетонным либо деревянным, тогда провод нужно тянуть вдоль стен на уровне 10-15 см от потолка. Учитывая этот нюанс, Вы должны составить схему электропроводки, на которой отметить точные места размещения всех точек: розеток, выключателей, распределительных коробок. После этого нужно перенести схему на стены, как показано на фото ниже, и переходить к расчету материалов и непосредственно к монтажу.

Из материалов Вам потребуются:

Провод подходящего сечения. Лучше использовать негорючий кабель ВВГнг-LS, который подойдет, даже если Вы решите провести электропроводку под гипсокартоном в деревянном доме своими руками. О том, как правильно осуществить расчет сечения кабеля по мощности и длине, читайте в соответствующей статье.
Гофрированную трубу, сечение которой выбирается по сечению выбранного кабеля.
Клипсы для крепления гофры.
Дюбель гвозди для монтажа самих клипс.
Распределительные коробки из негорючего материала.
Розетки и выключатели.
Специальные подрозетники для гипсокартона.
Клеммные колодки WAGO для соединения проводов.

Из инструментов Вам понадобится дрель со специальной фрезой для штробления листов ГКЛ. Диаметр фрезы должен соответствовать размерам установочной коробки, чтобы последняя надежно сидела в штробах.

Шаг 2 – Установка распределительной коробки

Первым делом нужно на основании электрической схемы установить распределительные коробки в каждой комнате. Делать это не сложно, достаточно прикрепить изделия к стене либо потолку с помощью саморезов, как показано на фото ниже:

Шаг 3 – Укладка электропроводки

После того как будут подготовлены все материалы и инструменты, можно осуществлять монтаж проводки под гипсокартоном своими руками. Для этого нужно сначала закрепить клипсы на размеченных стенах. Расстояние между клипсами должно составлять от 30 до 40 см. Вместо клипс можно также использовать пластиковые хомуты. В этом случае монтаж электропроводки будет производиться быстрее, но есть вероятность того, что гофра повредится об острые концы металлического профиля.

Все что Вам нужно сделать при монтаже электропроводки под гипсокартоном своими руками – аккуратно провести кабель от распределительных коробок к будущим розеткам и выключателям. Делать это не сложно, главное запомнить, где именно будет находиться конец выведенного провода, т.к. следующее, что Вы должны сделать – зашить стену гипсокартоном.

Шаг 4 – Подключение розеток и выключателей

Ну и последнее этап при прокладке проводки под листами ГКЛ – установка и подключение розеток с выключателями. Вам нужно с помощью дрели со специальной насадкой самостоятельно проштробить согласно схеме отверстия в гипсокартоне под установку подрозеткников.

Видео инструкция по установке подрозетников

От выбора до покупки кабеля

Монтаж проводки под гипсокартоном — это простое, но вместе с тем и очень ответственное дело

Важно правильно выбрать электрический кабель перед тем, как приступить к работе

Оптимальным вариантом является использование негорючего кабеля ВВГнг, который укладывается в гофре.

Схема протяжки провода.

Хорошо подходит и ВВГнг-LS, который можно прокладывать без гофрированной трубы по той причине, что у него уже есть отличная двойная изоляция. Такой вариант более удобен, кабель имеет круглую форму, при протяжке ни за что не цепляется, его легко и просто укладывать.

Если вам необходимо проложить небольшое количество кабеля, то лучше всего применять второй вариант, но при больших объемах разница в стоимости становится довольно ощутимой, поэтому чаще всего применяется обычный электрический кабель и гофрированная труба.

Без гофры монтируют более дорогой кабель в таких случаях:

если гофра банально не помещается в пространстве между стеной и гипсокартонным листом, то есть диаметр гофры превышает такое расстояние;
когда проложенные сети крепятся с двух концов, то есть натяжка исключена, чтобы не произошло повреждения изоляционного слоя.

В любом случае проводка в гипсокартоне должна прокладываться аккуратно, чтобы не произошло механических повреждений при монтаже и последующей эксплуатации.

Особенности ввода кабеля

Вопрос, как правильно провести электрический кабель под гипсокартон, отличается одной важной особенностью. Дело в том, что сам лист повредить кабель не может, но вот металлический профиль, который применяется для устройства каркаса, имеет острые края, а это может стать причиной механических повреждений для изоляции и в конечном итоге порчи электропроводки. Поэтому есть два варианта: использование специального кабеля с двойной изоляцией и прокладка обычного провода в гофрированной защитной трубе.Следует обеспечить дополнительную защиту проводки в местах, где кабель проходит через лист гипсокартона, для чего также используются специальные пластиковые элементы

В таком случае вы можете не беспокоиться, что электрическая сеть будет повреждена, такая прокладка безопасна и качественна

Поэтому есть два варианта: использование специального кабеля с двойной изоляцией и прокладка обычного провода в гофрированной защитной трубе.Следует обеспечить дополнительную защиту проводки в местах, где кабель проходит через лист гипсокартона, для чего также используются специальные пластиковые элементы. В таком случае вы можете не беспокоиться, что электрическая сеть будет повреждена, такая прокладка безопасна и качественна.

Чтобы гофра не двигалась под поверхностью гипсокартона, рекомендуется крепить его либо при помощи специальных клипс либо с использованием простой изоленты. Брать рекомендуется ленту яркого, желательно красного цвета, чтобы ее при всех работах было отлично заметно.

Получение разрешения на подключение к местной электросети

Сначала Вам необходимо пройти приемо-сдаточные испытания (техническое обследование объекта, где был осуществлен электромонтаж). Если результат окажется положительным, Вам выдадут «Акт допуска на подключение», на основании которого Владелец электросети должен подключить Ваш жилой объект.

Правила подключения к сети описаны в ПП РФ 861 от 27.12.2004 г и его многочисленных редакциях (обновлялся вплоть до 2015 года).

Энергоснабжающая компания обязана выполнить подключение к электросети для объектов мощностью до 15 кВт, независимо от наличия такой возможности у неё. Подключение с выделенной мощностью до 15 кВт, а протяженность линии не более 500 метров стоит 550 рублей. За эти деньги вы получите ТУ на подключение. После сборки вводно-распределительного щита, вам нужно обратится в РЭС и вызвать инспектора для его опломбировки, далее электрики должны подключить ваш «ящик» к электричеству – опоре ВЛЭП.

Этот вопрос наглядно рассмотрен на видео:

Вот мы и рассмотрели, как должна быть выполнена электропроводка в доме своими руками. Надеемся, предоставленная пошаговая инструкция была понятной и полезной, а видео уроки помогли лучше понять весь процесс электромонтажа!

Электропроводка в гипсокартонном потолке

Если планируется только один светильник, то кабель следует проложить к верхнему краю стен. В гипсокартонном потолке напротив друг друга по прямой линии делаются отверстия. В одно из них вводится электрический кабель и продвигается к другому. Такой способ позволяет протягивать его на несколько метров.

Если будет выполняться монтаж нескольких светильников, то работы необходимо проводить до крепления гипсокартона к каркасу. Если же листы уже смонтированы, то их придется снять.

Рассмотрим последовательно, как протянуть кабель под гипсокартоном на потолке:

Чертится схема прокладки электропроводки, на которой отмечаются все точки распределения электрических элементов. Далее делается разметка на потолке;
В соответствии с планом кабель крепится к потолку при помощи клипс или металлической ленты с перфорацией;
Провода через установленные подрозетники подключаются к электрическим точкам.

На гипсокартонном потолке можно устанавливать легкие точечные светильники, которые имеют небольшой вес и почти не воздействуют на подвесную конструкцию.

План электропроводки

Допустим, у вас имеется квартира в новостройке, в которой перед заселением еще предстоит сделать ремонт.

Обычно ремонт состоит из нескольких этапов:
перепланировка (если необходимо);
сантехнические работы;
предмонтаж трасс кондиционирования;
строительные работы – штукатурка, монтаж потолков;
установка сантехнических изделий – умывальников, душевых кабин, унитазов;
разводка электричества;
установка дверей, напольных покрытий;
поклейка обоев, покраска;
монтаж электроустановочных изделий – розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги.

Рисуем план электропроводки

Итак, вы посоветовались с домочадцами и определились. Теперь предстоит все идеи и планы перенести на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте в качестве наглядного примера возьмем стандартную однокомнатную квартиру.

Для выполнения схемы нам понадобиться:
тетрадный лист;
линейка;
ручка;
цветные карандаши или фломастеры.

На схеме указываем расположение стен и дверных проемов. Конкретных размеров не требуется, нужна только общая картина.

Пример плана электропроводки в квартире

На схеме следует отобразить максимально подробно следующие элементы:
Розетки.
Они могут располагаться в любом удобном месте, но не менее чем за 15–20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
Осветительные приборы.
Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете при желании сделать дополнительные источники света (точечные светильники, бра, ночники), предусмотрев под них проводку.
Выключатели.
Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
Пути прокладки кабелей.
Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально. Никакие зигзаги не допускаются. Если планируется укладка проводов внутри стен, то следует отступать от перекрытий и проемов 15–20 см.
Распределительные коробки.
Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
Распределительный щиток.
Обычно силовые шкафы устанавливаются за пределами квартиры в общем коридоре. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упростится.

Размечаем

Так или иначе, между составлением плана и началом черновых работ предстоит процедура под названием «разметка».

Говоря научным языком, разметкой называется операция нанесения на поверхность заготовки линий (рисок), определяющих согласно чертежу контуры детали или места, подлежащих обработке.

На начальных этапах работ по разводке электричества в помещении разметка производится следующим образом:

в первую очередь на стены наносятся точки расположения розеток и выключателей, а также места выводов кабелей под бытовую технику;
далее намечаются линии, по которым будет производиться штробление стен;
определяются места для распределительных коробок;
выбирается место, где будет установлен квартирный электрощит;
после этого размечаются маршруты кабельных трасс от распределительного электрощита до конкретной электроточки.

В большинстве случаев изменения в схеме электропроводки квартиры проще произвести на начальном этапе работ, а именно на этапе разметки. В таком случае будут сэкономлены время и финансовые ресурсы, поскольку возможные изменения повлекут за собой дополнительные расходы.

Порядок монтажа

Монтаж проводки осуществляется в следующей последовательности:

Составляется схема прокладки с разметкой на базовой стене положения трассы и фурнитуры. Кабель прокладывается только вертикально и горизонтально. Соблюдение этого правила поможет легко определить его расположение под покрытием – напротив розеток с выключателями.
В стенах сверлятся отверстия, первое – на высоте от пола 20 см, следующие – с шагом 40 см. В них на дюбели крепятся клипсы. Фиксация шланга исключает его провисание.
На клипсы монтируется гофра с протянутым через нее кабелем. Она проходит за профилями. Если они расположены близко к стене, кабель пропускают через отверстия каркаса, которые следует вырезать. Гофротруба располагается на удалении от саморезов, которые могут проткнуть кабель. Если острые концы проходят рядом с проводом, их следует отрезать.
Распределительные коробки монтируются на стены или потолок с помощью дюбелей. Лучше устанавливать их в гипсокартон позже, одновременно с розетками и выключателями.

После окончания разводки проводки на профили монтируются ГКЛ.

Как провести монтаж провода в гофре?

Прокладка проводки в гофре отличается крайней простотой. Чтобы осуществить такую работу, необходимо приготовить следующие инструменты:

гофру и распределительные коробки для подключения кабелей;
специальные клипсы для крепления гофры к поверхностям;
электрический кабель;
дюбель-гвозди, которые применяются для крепежа клипс;
сверло, перфоратор.

Гофрированные шланги протягивают через специальные отверстия в профильных стойках.

Монтаж достаточно прост: кабель сначала крепится в распределительной коробке, после чего протягивается через гофру, предварительно укрепленную на поверхности. Чтобы правильно проложить электропроводку под поверхностью гипсокартона, необходимо для начала установить распределительные коробки. Проводить подобные работы надо до того момента, как все стены будут зашиты листами.

Для начала следует правильно выбрать место для монтажа коробки, учитывая, что все кабели должны проходить на расстоянии 10-15 см от уровня потолка, для стены допускается монтаж кабелей в предварительно сделанные штробы либо через гофрированные шланги. Распределительные коробки, которые ставятся под гипсокартон, должны быть оборудованы защитной крышкой с определенной степенью защиты, то есть предназначенной специально для монтажа под гипсокартонные и гипсоволокнистые плиты в стенах.

Сама коробка крепится на выбранное место при помощи саморезов, прокладка кабелей начинается от коробки в направлении всех точек подключения, то есть светильников, выключателей, розеток. Все сети идут только через гофру в направлении точек, места для которых выбраны заранее. После монтажа распределительной коробки можно приступать к зашивке каркаса ГКЛ плитами. При такой установке обеспечивается полная безопасность и надежность, быстрая замена сетей при необходимости, проводка под гипсокартоном дополнительных кабелей.

http://www.vashgipsokarton.ru/youtu.be/0OYTxDqL7JE

Инструкция по монтажу

Шаг 1 – Подготовительные работы

Из материалов Вам потребуются:

Провод подходящего сечения. Лучше использовать негорючий кабель ВВГнг-LS, который подойдет, даже если Вы решите провести электропроводку под гипсокартоном в деревянном доме своими руками. О том, как правильно осуществить расчет сечения кабеля по мощности и длине, читайте в соответствующей статье.
Гофрированную трубу, сечение которой выбирается по сечению выбранного кабеля.
Клипсы для крепления гофры.
Дюбель гвозди для монтажа самих клипс.
Распределительные коробки из негорючего материала.
Розетки и выключатели.
Специальные подрозетники для гипсокартона.
Клеммные колодки WAGO для соединения проводов.

Шаг 2 – Установка распределительной коробки

Шаг 3 – Укладка электропроводки

Шаг 4 – Подключение розеток и выключателей

Видео инструкция по установке подрозетников

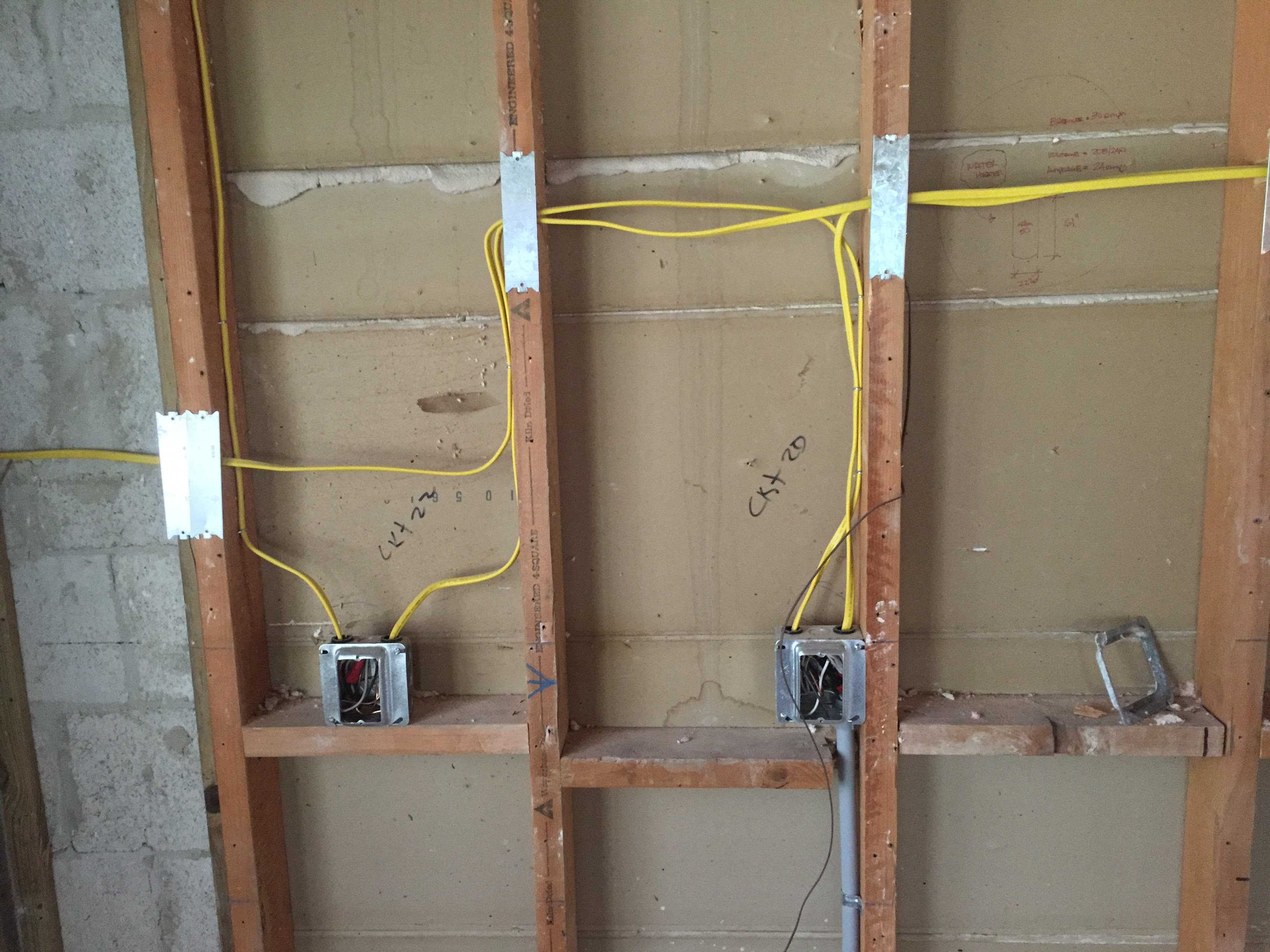

В каркасных конструкциях

В конструкциях выполненных из металлических профилей проводку необходимо устраивать в трубах, гофрах, металлорукавах или коробах из материалов, не поддерживающих горение. При таком способе прокладки проводка будет надежно защищена от механических воздействий, возможных при креплении листов к каркасу саморезами. Также при таком способе будет сведена к минимуму вероятность возгорания и возникновения пожара при возможном коротком замыкании.Перед тем, как провести электропроводку, необходимо выполнить ряд подготовительных работ.

Подготовка к работе заключается в определении схемы прокладки проводки. При этом необходимо разметить места прохождения проводов и кабелей, установки розеток, выключателей, настенных и потолочных светильников.

Далее производится прокладка проводки.

В настоящее время внутри зданий допускается использовать только медные провода и кабели. Алюминий используется для проводов наружной проводки, имеющей большие сечения.

Если кабель проводится в гофре или металлорукаве, проще будет сначала протянуть необходимый отрезок кабеля в гофру или металлорукав соответствующей длины и затем закрепить ее на стене, потолке или в перегородке. Кабель протягивается в гофру при помощи стальной струны-кондуктора, заложенной в гофре при ее изготовлении. Для этого конец провода связывается со струной таким образом, чтобы при протяжке кабель не зацеплялся за складки гофры.

Можно для этого соединение обмотать изоляционной лентой. Протяжку легче производить в просторном помещении, позволяющем максимально вытянуть гофру по прямой линии. Если работа выполняется вдвоем, один работник держит гофру, второй вытягивает за свободный конец струну-кондуктор с привязанным к другому концу кабелем. Если помощника нет, его заменит устойчивый неподвижный предмет, к которому необходимо прикрепить свободный конец струны.

После этого стягивать гофру по кабелю. В металлорукаве кабель или провод вытягивается при помощи специальной протяжки.

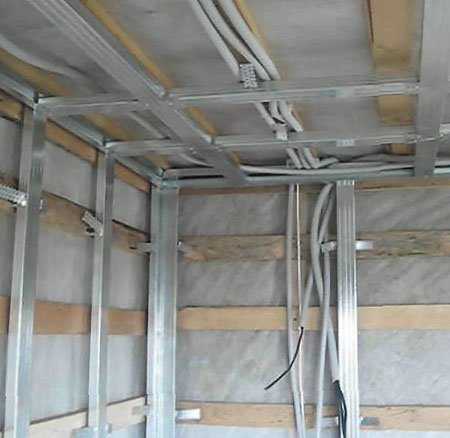

Гофра или металлорукав с кабелем крепится к стене специальными клипсами с шагом 30-40 сантиметров. Провисание гофры с кабелем не допускается. При прохождении через элементы каркаса, в них необходимо просверлить отверстие по диаметру гофры. Делать разрыв в гофре или металлорукаве при прохождении проводки через стальные профили недопустимо. В перегородках, где нет капитальной стены, допускается гофру или металлорукав с проводкой крепить к элементам каркаса при помощи пластиковых стяжек. В местах установки розеток, выключателей монтируются установочный коробки из металла или пластмассы. При монтаже гипсокартонных листов, в необходимых местах сверлятся отверстия диаметром, равным диаметру установочной коробки.

Для соединения проводов, разветвления линий проводки, для удобства обслуживания и ремонта проводки в будущем, устраиваются разветвительные коробки.

Они изготавливаются из металла или пластмассы, не поддерживающей горение, могут быть различных форм и размеров, что позволяет подобрать необходимую модель. Все соединения проводов допускается производить только внутри этих коробок. Провода надежно скручиваются между собой, а в идеале пропаиваются. Скрутки или спайки изолируются изоляционной лентой или термоусадочными трубками. Крышки коробок должны закрываться на поверхности гипсокартона, обеспечивая в любое время доступ к соединениям проводов, а также выполнение требования ПУЭ (правил устройства электроустановок), о том, что проводка в этом случае должна быть сменяемой.

В трубах и коробах проводка устраивается аналогично проводке в гофрах, с той разницей, что в этом случае сначала закрепляются на стенах и потолках трубы или короба, а уже в них позже протягивается или закладывается проводка. Трубы в местах изменения направления проводки изгибаются или соединяются уголками (фитингами) на резьбе. Короба для этой цели дополняются при монтаже специальными фасонными изделиями. Стальные трубы перед монтажом гипсокартона необходимо занулить и желательно загрунтовать защитными составами для предупреждения коррозии.

Какой способ прокладки электричества выбрать

Кабели в коттедже можно укладывать наружным или скрытым методом.

Открытая

Такой способ применяют в деревянных зданиях или при оформлении интерьеров в ретростиле. Проект предусматривает укладку кабелей в коробах или фиксацию керамическими изоляторами.

В последнем случае применяют специальные виды проводов. Потребуются накладные розетки и выключатели. При открытой укладке на схеме отображают места монтажа изоляторов.

Скрытая

В домах, построенных из современных материалов, проводку прячут в стенах. Скрытый метод — сложный в исполнении, поскольку требует штробления. В подготовленные каналы укладывают кабели.

После этого провода фиксируют быстро затвердевающим раствором. Розетки и выключатели должны быть врезными. Проектом предусматривается встраивание подрозетников.
