Провод пв-3: технические характеристики, область применения, производители

Расшифровка и конструкция провода ПВ3

И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.

Расшифровка аббревиатуры ПВЗ

Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.

Расшифровка названия провода ПВ3

Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.

Расшифровка названия провода ПуГВ

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.

Номинальные сечения различных типов проводов

Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.

Токоведущая жила выполненная из нескольких скрученных проволок

Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.

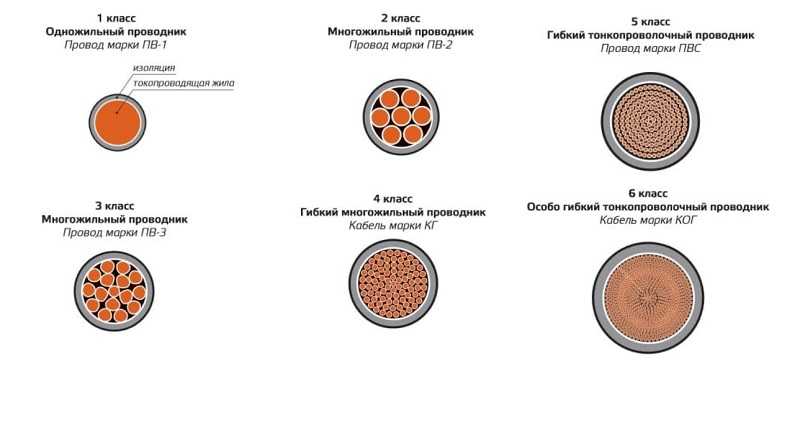

Класс гибкости проводов

Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм

Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.

Типоразмеры провода ПВ3

Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2. Толщина изоляции у проводов различных сечений

Толщина изоляции у проводов различных сечений

Кроме токоведущей жилы у нас имеется изоляция

Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.

Цветовой ряд проводов ПВ3

Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску

Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.

Провод ПуВ (ПВ1)

Провод установочный и бытовой

Установочный изолированный провод ПуВ выполнен в соответствии с ТУ 16-705.501-2010, используется для электроустановок в электросетях переменного тока, U=450/750 В. Продукция сертифицирована, стандартизирована, по техническим и эксплуатационным параметрам отвечает международным нормам МЭК.

Марка	Конструктивные особенности
ПуВ	Медный одножильный. Оболочки нет. Поливинилхлоридная изоляция. При электромонтажных работах для создания сети прокладывается в полых монтажных профилях (коробах, трубах и т.п.)
ПуГВ	Гибкий, 1-ножильный, из меди. Без оболочки. Изолирующий материал – ПВХ. Используется в случаях, когда при прокладке необходима повышенная гибкость. ____________________________________________________________________________
ПуВВ	1-но, 2-х, 3-хжильный, медный. Оболочка и изоляционное покрытие выполняются из поливинилхлорида. Монтируется в бетоне, кирпиче, штукатурке, а также, открытым способом по несущим поверхностям.
ПуГВВ	Одна гибкая жила из меди, материал оболочки и изоляции – поливинилхлоридный пластик. Применяется при монтаже электрической цепи в местах, где кабель должен легко сгибаться.

Конструкция

Электропроводящая жила выполняется из медной проволоки первого, второго, пятого класса, изготовленной с технологией отжига (соответствует ГОСТу 22483-77).
Изоляционное покрытие накладывается на жилы, расположенные в параллельных плоскостях.
Для придания проводу цилиндрической формы, в оболочке из поливинилхлорида междужильные промежутки заполнены.
Изолирующий материал – поливинилхлоридный пластик разных расцветок, которые обозначается определенной маркировкой.

Область применения

Установочные кабели ПуВ распределяют электрическую энергию в электросетях переменного тока Uном=450/750В, fном=400Гц, постоянного – 1000 В, используются для подключения электростанков, агрегатов, внутренних установок и другого промышленного оборудования, оборудования осветительных силовых цепей. Обеспечивает длительную работу в производственной сфере.

Характеристики

Минимально допустимая температура прокладки -15°С.
Допускается продолжительный нагрев не выше t=+70°С.
Исполнение: климатический класс УХЛ, 2-ой категории (по ГОСТу 15150-69).
Не выделяет продуктов горения. Не горит в случае, если выполнен одиночный монтаж. Класс ПО 01.8.2.5.4.
Диапазон эксплуатационных температур от -50°С до +65°С, влажности при t=+35°С – 100%.
Производственная длина >100 м.
Гарантия на эксплуатацию (с момента ввода) — 3 года.
Изгибание более:

— ПуВ, ПуВВ – 10 диаметров

— ПуГВ, ПуГВВ – 5 D.

Характеризуется длительным эксплуатационным периодом (свыше двадцати лет) в нормальных условиях.

Предлагаемые аналоги провода

Изображение небронированного защитного провода ВВГнг с защитными жилами в поливинилхлоридной оболочке

Приставка «нг», обозначает, что в случае короткого замыкания возгорание будет происходить только на одной жиле, не переходя на всю площадь сечения. К его достоинствам относятся:

вариации конфигураций;
разнообразные геометрии поперечного сечения.

Недостатки: конструкция не рассчитана на чрезмерное растяжение. Такие виды производит «МАРПОСАДКАБЕЛЬ».

Изображения электрического кабеля NYM, производимого по немецкому стандарту DIN 572250Провод NYM. Отличительной его особенностью является использование немецких стандартов производства.

Кабель применяется на высотных конструкциях, при условии, что на него не будет воздействовать прямые солнечные лучи.

Состоит из медных жил и невоспламеняющейся изоляционной оболочки. Его достоинства:

гибкость;
малая степень дымовыделения;
высокая пожароопасность.

Недостатки: не применяется под открытым солнцем. Кабеля данного вида производит фирма «ЛенПроКабель».

Плоский провод ПУНП. Основная особенность – дешевизна по сравнению с другими моделями.

Изображение провода плоского установочного представленного в виде 3х жил с разными расцветками

Такие проводники применяют исключительно плоскими в световых и силовых сетях. Данная разновидность предлагается 2-мя либо с 3-мя медными жилами. Зачастую применяется для установки электропроводки в бытовых условиях. Достоинства: используется в открытых проводках.

Недостатки:

материалы не высокого качества;
мгновенная потеря своих свойств при нагревании.

Внешний вид одножильного медного кабеля с ПВ – изоляцией в разных цветовых вариацияхОдножильный кабель ПВ1. Встречаются многопроволочные и однопроволочные разновидности.

Одножильный кабель применяется в системах уравнения потенциалов. Для установки в электрические щитки используются модели с большим количеством жил, являющиеся более дорогими разновидностями. Достоинства: гибкая оболочка у моделей с 2-мя и более жилами.

Недостатки:

одножильные кабеля менее гибкие;
многожильные кабеля обладают большей стоимостью.

Предложен большой выбор проводов ПВ-1 в ООО «КабельТрансСервис».

Расшифровка маркировки

Чтобы лучше разобраться в назначении и особенностях ПуГВ, для начала следует расшифровать маркировку провода, в которую заложены основные характеристики и описание изделия.

Начинается аббревиатура с «П», но поскольку следующая буква «у» является строчной, то она приписывается к первой заглавной. Расшифровываем и получаем словосочетание «провод установочный». Несколько лет назад все силовые проводники делились на две категории – монтажные и установочные. К числу первых относились более жесткие, вторых – гибкие кабели. Это основные отличия, но было несколько и других. В наши дни любая проводка называется установочной.
Чтобы указать на повышенную гибкость кабеля, в аббревиатуры принято добавлять букву «Г». Она имеется в маркировке провода ПуГВ. При отсутствии данного символа кабель считается жестким. Если вдаваться в подробности, то буква «Г» появляется в аббревиатуре любого провода, который в соответствии с ГОСТ относится к пятому классу гибкости.
Заканчивается аббревиатура буквой «В». Здесь говорится об изоляции жил, и в кабеле ПуГВ она производится из винила (поливинилхлорида, сокращенно – ПВХ). Если в названии появляется вторая буква «В», то изделие имеет внешнюю оболочку из аналогичного материала. В нашем случае ее нет, поэтому оболочка отсутствует.
В конце аббревиатуры может появляться символ, указывающий на степень пожарной безопасности изделия. Если таковой отсутствует, то кабель относится к категории электротехнических элементов, не поддерживающих распространения огня при условии одиночной укладки. Строчные буквы «нг» говорят о том, что провод не поддерживает горение даже в случае групповой прокладки.

В изделия с приставкой «нг» в соответствии с ГОСТ могут появляться дополнительные обозначения в виде LSLTx – минимальное выделение пыли и вредных газов в процессе горения.

Из латинских обозначений выделим HF – отсутствие любых коррозийно-активных газов в процессе горения вещества. Более полная аббревиатура HFLTx указывает на то, что кабель при воздействии огня выделяет минимальное количество пыли, вредных газов и веществ, активных к коррозии.

Область применения провода

В маркировке кабеля прописана достаточно широкая область применения. Провод можно использовать для прокладки проводки, подключения электроприборов, силовых сетей и автоматики.

Однако для силовых кабелей использовать ПГ3 не целесообразно. Куда лучше подходят двужильные и многожильные провода (в зависимости от количества фаз переменного тока, т. е. двужильный провод удобно использовать для прокладки силовых линий двухфазного тока). Для проводки в доме или квартире куда лучше подойдут провода с более продуманной изоляцией, защищающей кабель от механических повреждений. К тому же есть модели материалов, которые прекрасно служат в стяжке.

Медные жилы

Большим минусом для использования кабеля в домашней проводке является опасность перегорания при слишком больших нагрузках. Он не вызовет пожара, но с легкостью испортит плоды трудов электромонтажников по оборудованию жилища.

Но это не повод ставить на проводе крест. В конце концов, зачем-то его до сих пор выпускают. ПВ3 нашел самое широкое применение в автоматике. Так, его часто используют в системах пожаротушения. Провод незаменим в системах автоматики котельных, вентиляции, электроснабжении автомобиля.

Использование ПВ3 в щитке автоматики вентиляционной установки

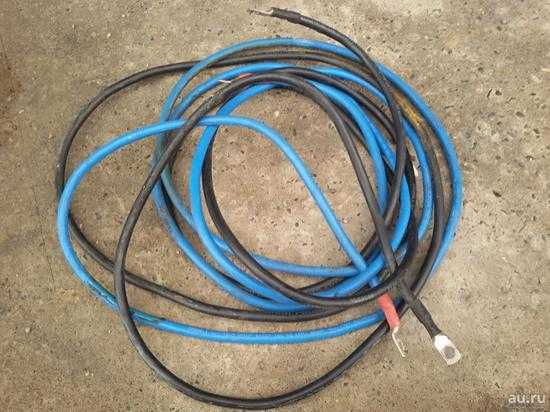

Обратите внимание! ПВ3 часто используют в отечественных марках машин и при ремонте запорного элемента дверей, электроснабжении ламп салона и приборной панели. В этом плане провод выгодно отличается от заграничных аналогов, которые в разы дороже

Именно в системах автоматики и электроснабжения автомобилей используется главное свойство провода — гибкость. При огромном количестве проводов и технологически важных деталей конструкции провод легко проходит любые изгибы, соединяя между собой различные модели.

При слишком высокой нагрузке на системы автоматики провод перегорает, что вызывает срабатывание сигнализации. Как раз то, что нужно для систем пожарной сигнализации и любой другой автоматики.

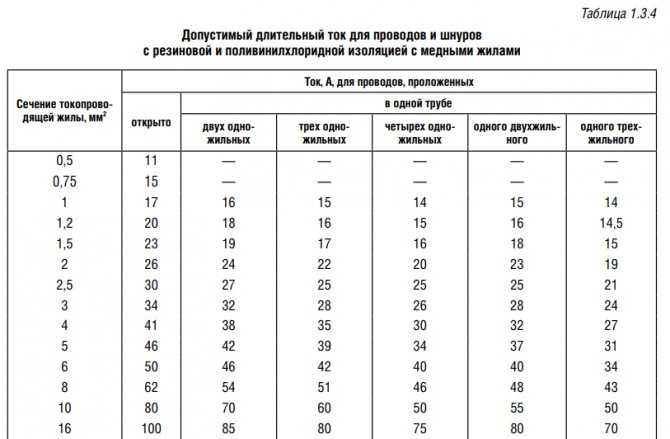

Таблица технических характеристик кабелей ПВ

В ходе домашнего ремонта провод идеально подойдет для обустройства заземления. Заземлить щиток частного дома или какую-либо часть квартиры можно без особых проблем любым кабелем, но ПВ3 отличается дешевизной. При этом модель отлично справится со своей задачей по отведению блуждающих токов.

Вам это будет интересно Обжим интернет кабеля

Как выбрать кабель ПВ-3

Кабель выбирают по следующим параметрам:

материалу электрической жилы. Преимущество отдаётся медным проводникам, которые, в отличие от алюминиевых, более гибкие и не подвергаются коррозии от взаимодействия с воздухом;
размеру сечения жилы. Для медного сердечника требуется меньший размер сечения, чем для алюминиевого. Следует подбирать кабель в соответствии с нагрузкой, с которой он будет работать. Подбор диаметра сечения можно осуществлять с помощью специальных таблиц.

И, наконец, существенное значение имеет выбор марки проводки, поэтому следует внимательно изучить маркировку, которая даст информацию об основных свойствах изделия

Какие бывают ошибки при прокладке

Многие люди, при прокладке изделия в стене, пренебрегают использованием гофры. Поскольку кабель не устойчив к возгораниям, то при пожаре огонь может перекинуться на него. Гофра защитит проводник от огня или механических повреждений.

Также, ошибки заключаются в неправильном подборе сечения провода. Если оно недостаточно для сети, то кабель перегреется, и случится короткое замыкание. Чтобы правильно подобрать сечение провода, нужно рассчитать нагрузку всех приборов, которые будут подключены к сети. Сделать это можно при помощи мультиметра или посчитать мощность каждого прибора, а затем суммировать эти величины.

Результат соприкосновения меди и алюминия

Если используется смешанный тип жил (медь и алюминий), то нельзя допускать их соприкосновение, потому что через короткий промежуток времени они окислятся и подключенные к ним приборы выйдут из строя, а в точке соприкосновения произойдет возгорание.

ГОСТ и конструктивные отличия

Провод ПВ соответствует ГОСТ еще со времен СССР. Причем, этот стандарт не дает точных указаний производителям проводника марки ПВ 3 относительно его конструкции. Это позволяет расширить ассортимент провода ПВ 3 по сравнению с маркой ПВ 2, для которого ГОСТ предусмотрел такие ограничения по количеству проволок в жиле:

для сечений 16, 25 и 35 кв. мм — не меньше 19 штук;
для сечений более 50 кв. мм включительно — не менее 37.

Еще одним отличием проводов ПВ 2 является толщина жилы, которая не должна быть тоньше 2 кв. мм.

Так же, как и любой кабель, шнур или иной проводник, ПВ провода соответствуют требованиям еще одного стандарта. Поскольку проводник или кабель всегда содержит жилы, последние обязательно стандартизованы. Так, по гибкости в соответствии с ГОСТ 22483, который существует также и в редакции 2012 года, для ПВ 2 установлен класс 2.

От ПВ 2 ПВ 3 провод отличается большим разнообразием, поскольку для него предписано:

минимальная величина поперечного сечения 0,5 кв. мм;
класс гибкости от 2 до 4 из шести существующих по ГОСТ 22483.
более широкий ассортимент сечений и податливость ПВ 3 обеспечили преимущественный спрос на него;
в зависимости от сечения жилы толщина ПВ 3 может быть от 2,6 мм (при сечении жилы 0,5 кв. мм, диаметре жилы 0,96 мм) до 19 мм (при сечении жилы 95 кв. мм, диаметре жилы 15,3 мм). При указанных толщинах масса одного километра проводника лежит в пределах от 9 до 985 кг. Далее в таблице показаны технические характеристики проводников разного диаметра.

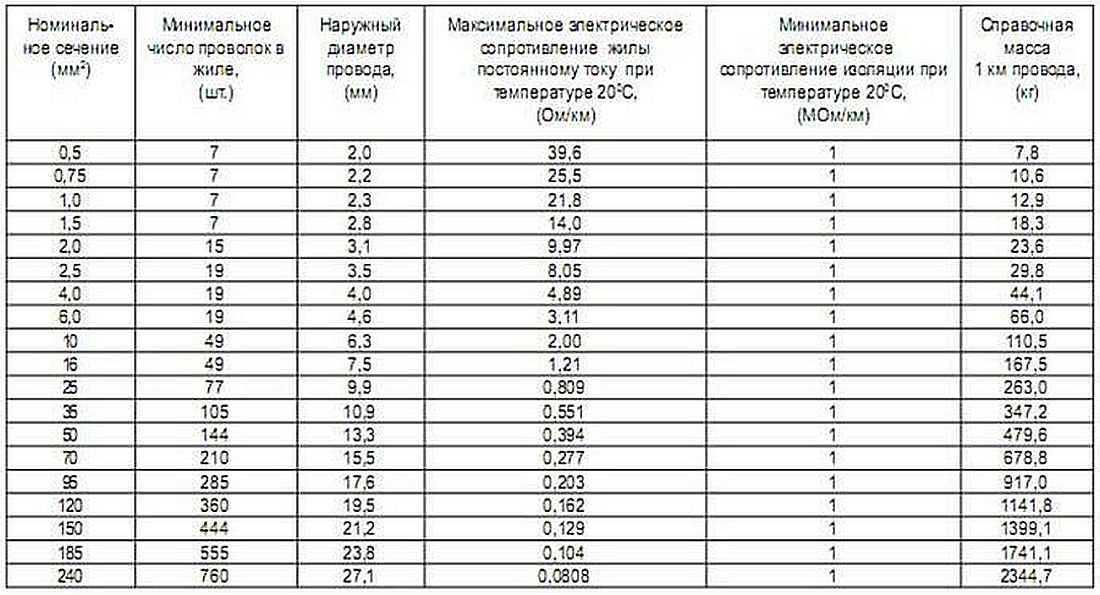

Диаметры ПВ3 по ГОСТ и некоторые из характеристик, им соответствующие

Многопроволочная жила обеспечивает ПВ 2 и ПВ 3 гибкость и хороший контакт в винтовых зажимных клеммах. Материал изоляции не поддерживает распространение пламени при пожаре, хотя и не отличается значительной термической устойчивостью. Для него предусмотрено по ГОСТ два варианта исполнения:

двухслойная изоляция, у которой примыкающий к жиле слой — это пластикат поливинилхлоридный, наполненный с толщиной от 70% и менее суммарной толщины двухслойной изоляции;
однослойная изоляция из поливинилхлорида;

Поставляется провод ПВ бухтами с минимальной длиной 100 м.

Пример поставки ПВ3 в бухте

В заключение уточним, что если читателю встретится текст, в котором упомянут кабель ПВ 3, это неточность. В соответствии с действующими стандартами, под обозначением «ПВ + цифра» могут иметься в виду только провода.

Ошибки при использовании кабеля ПВ-3

Минимальные требования сечения жил

Если провод ПВ-3 прокладывается самостоятельно, следует учитывать некоторые особенности и распространенные ошибки. В первую очередь необходимо проверять соответствие сечений внутренней жилы и цельного кабеля. Если диаметр окажется меньшего размера, не избежать перегрузок и перегорания.

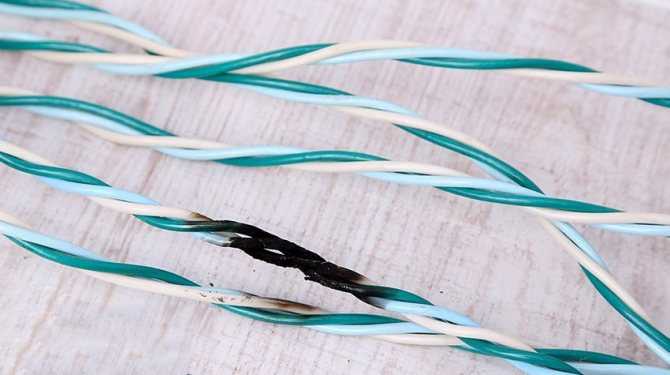

Нельзя допускать соприкосновения внутренних жил проводов. Чаще это происходит при подключении переключателей двухклавишного и трехклавишного типов. В данном случае произойдет одновременное замыкание двух сетей, а следовательно – перебой в работе, отсутствие напряжения, возгорание.

Номенклатура проводов ПВ1

Далее рассмотрим основные разновидности проводов ПВ1 (первого класса гибкости), которые выпускают отечественные производители. Все изделия соответствуют ГОСТ.

Для начала обратите внимание на таблицу, в которой представлена зависимость площади сечения ПВ1 и массы:

Сечение, кв. мм	Максимальный наружный диаметр, мм	Масса 1 км кабеля, кг
0,5	2,4	8
0,75	2,6	10
1,0	2,8	13
1,5	3,3	19
2,0	3,3	26,2
2,5	3,9	30
3,0	3,9	37,7
4,0	4,4	45
5,0	4,4	54,8
6,0	4,9	65
8,0	4,9	80,2
10	6,4	107
16	8	172
***	***	***
120	17,5	1060

Первое, что вы должны запомнить: любой провод ПВ1 – это одножильное изделие. К сожалению, данный факт омрачает его бытовую эксплуатацию, поскольку наличие только одной жилы само по себе является ограничительным фактором и определяет следующие условия:

Диапазон допустимого сечения проводов составляет 0,5-120 кв. мм. В зависимости от конкретной величины может изменяться структура жилы и ее технико-эксплуатационные параметры.
В соответствии с ГОСТ для проводов с площадью сечения 0,5-10 кв. мм могут производиться как единая жила. Только такие изделия относятся к первому классу гибкости.
Для производства жилы кабельной продукции сечением 16-35 кв. мм следует использовать от семи проволочек и выше. Это приводит к увеличению гибкости. Провода, по сути, относятся к первому классу, но по инструкции их называют ПВ2.
Изделия с площадью сечения 50-95 кв. мм изготавливают из 19 или более проволочек. ПВ 1×120 должен производиться из 37, и в соответствии с ГОСТ такой провод относится ко второму классу гибкости.

Еще один не менее важный фактор – толщина изоляционного слоя. Ее подбирают в зависимости от сечения изделия: с увеличением данного параметра повышаются требования к прочности изоляции. В соответствии с правилами ГОСТ изоляция ПВ1 может быть двухслойной

При этом важно соблюдать общее правило: толщина первого изоляционного слоя должна составлять менее 70% от размера второго

Далее следует учитывать расцветку жил в проводе. Согласно ГОСТ цвет жил в ПВ1 подбирается в зависимости от предпочтений заказчика. Однако есть общая концепция для заземляющего провода: такая жила окрашивается в желто-зеленый цвет. При рассмотрении отрезка провода длиной 15 мм один цвет должен занимать не менее 70%, другой – остальные 30% или ниже.

Провод пв-1: описание и характеристики
Использование провода пвс согласно характеристикам и расшифровке

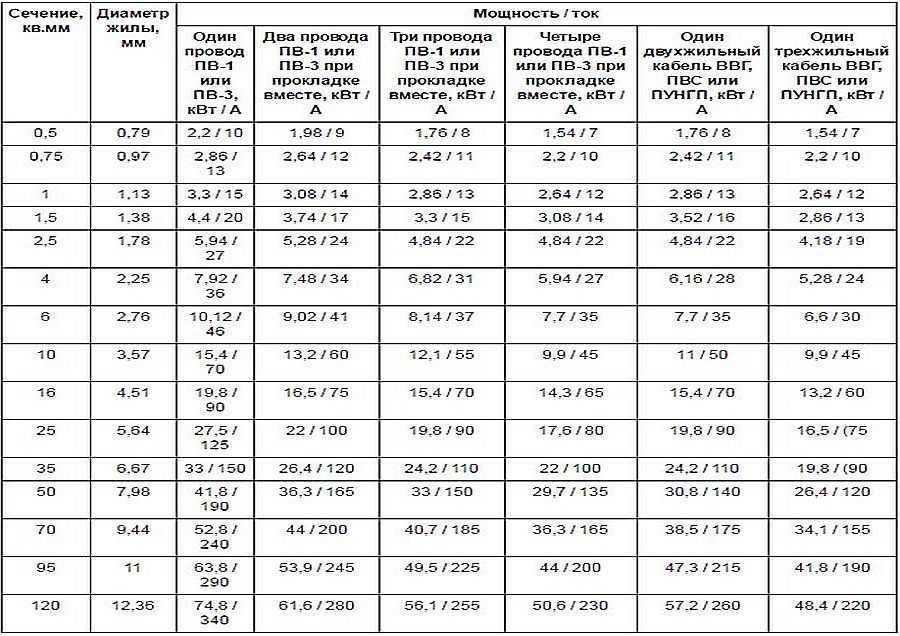

Сечение кабеля по току
Провода пугнп и пунп: характеристики, отличие, запрет применения
Ремонт электрооборудования на судах — оконцевание кабелей
Технические параметры и сферы применения термостойкого провода ркгм
Какой провод лучше: одножильный или многожильный
Пвс кабель. пугсп, пугнп: буквенно-цифровая маркировка и расшифровка
Какого цвета фаза и ноль в электрике
Сечение провода для домашней проводки: как правильно произвести расчет
Как расшифровывается кабель сип: его виды и особенности
Провод шввп область применения
Схема разводки и монтаж электропроводки на кухне
Обзор соединителей для электрических проводов
Клеммы или скрутка: сравниваем «за» и «против»
Как установить розетку
Расшифровка цифро-буквенной маркировки электрических кабелей и проводов
Соединение проводов в распределительной коробке: изучаем способы соединения проводов
Участок глазами застройщика: что бонус и где
Как самостоятельно заменить розетку в квартире
Как перенести розетку своими руками: советы профессионалов, руководство к действию и 110 фото вариантов переноса
Скрытая электропроводка в каркасном доме
Обозначение фазы и нуля в электрике
Кабель канал для бани термостойкий
Клеммники wago

С этим читают

Провод пв-1: описание и характеристики
Использование провода пвс согласно характеристикам и расшифровке
Сечение кабеля по току
Провода пугнп и пунп: характеристики, отличие, запрет применения
Ремонт электрооборудования на судах — оконцевание кабелей
Технические параметры и сферы применения термостойкого провода ркгм
Какой провод лучше: одножильный или многожильный
Пвс кабель. пугсп, пугнп: буквенно-цифровая маркировка и расшифровка
Какого цвета фаза и ноль в электрике
Сечение провода для домашней проводки: как правильно произвести расчет

Производители провода ПВ-3 1×6

ПВ3 производят только в России, импортными могут быть аналоги. Ниже представлены основные поставщики продукции на рынок.

ООО «Биконнект (Стинкаб)»

«Стинкаб» — достаточно молодой производитель кабельной продукции. Но может именно поэтому и стоит выбрать его, ведь компания за столь короткий срок успела себя зарекомендовать. Офис завода находится в Москве, склады с продукцией расположены в г. Климовск.

Обратите внимание! При крупном заказе есть возможность забрать кабель самовывозом

ЗАО «ЭнергоМаксимум»

В отличии от предыдущей фирмы это поставщик, который работает с крупнейшими отечественными заводами-производителями кабельной продукции. Компания имеет достаточно длинную историю и сложившиеся традиции качества. Поставщик позиционирует себя как крупнейшая фирма в Приволжье.

Важно! При работе с фирмой нужно обратить внимание на отсутствие наименования ПВ3. Компания работает с наименованиями по актуализированному ГОСТу за 2010 г., поэтому материал здесь проходит под маркировкой ПуГВ

ООО «Элком-Элетро»

Это настоящий гигант в области дистрибуции кабельной продукции. Как и ЗАО «ЭнергоМаксимум», компания занимается только продажей кабелей. Фирма присутствует на рынке с 1992 г., имеет удобный сайт и огромное число наименований. ПВ3 так же присутствует, как и остальные позиции маркировки ПВ с поправкой на новое наименование.

Сечение кабелей ПВ

Не стоит бросать идею использовать ПВ3 сразу после прочтения перечня ограничений и недостатков. Кабель прекрасно исполняет свою роль — гибкого одножильного проводника автоматики и контуров заземления. Идеальных кабелей не существует, а если они и есть, то стоят заоблачных денег. Кабель для заземления ПВ3 1×6 дешевый и прекрасно подходит для своей сферы использования.

Вам это будет интересно Все о гофрированной трубе

Сфера применения

Область применения ПВ-3, с одной стороны, достаточно обширна, с другой — очень узка. Все дело именно в том, что это одиночный провод. Он может, согласно ГОСТу, использоваться для электропроводки, освещения, подключения различных установок внутри как жилых, так и нежилых помещений, но именно силовой монтаж удобнее осуществлять кабелями двумя и более числом токопроводящих жил — для однофазных и трехфазных подключений соответственно.

Поэтому в настоящее время одна из основных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и требуется одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов разных цветов можно использовать вместо общего кабеля там, где в первую очередь требуется гибкость. Также его часто используют при сборке силовых шкафов, для подключения автоматов, контакторов и УЗО, в промышленности — там, где по какой-то причине требуются одинарные проводники. При этом подключение провода должно осуществляться только с использованием обжимного наконечника — заостренного или в виде петли, так как в противном случае возможно отгорание провода.

Также он может применяться для создания перемычек.

ПВ-3 имеет ограничение по напряжению — 450 В для переменного либо 1000 В для постоянного тока. Для подключения мощных потребителей применять его рекомендуется с оглядкой, тщательно подбирая подходящее сечение.

При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал либо бронированную оболочку. Укладка в земле или вмуровывание в стену не допускается, т. к. при проведении земляных либо ремонтно-строительных работ он легко может быть поврежден или вовсе перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только незначительным механическим воздействиям.

Монтаж открытым способом с закреплением скобами разрешен как временная мера, но не более того. На открытом воздухе, в том числе методом протягивания, не применяется. Во-первых, он не относится к самонесущим, во-вторых, поливинилхлорид постепенно разлагается под действием прямых солнечных лучей.

При наличии дополнительного оборудования провод может использоваться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.

Основное его достоинство — легкость и гибкость. Минимальный радиус изгиба — 10 наружных диаметров, или ровно 90 градусов.

Данный тип провода умеренно стоек к огню. При одиночной прокладке горения не поддерживает, при коротком замыкании — плавится, но не распространяет огня. Тем не менее к огнестойким проводам ПВ-3 не относится и в зонах повышенной взрыво- и пожароопасности использоваться не может.

Где применяется провода марки ПВ, можно ли использовать в авто для звука?

Благодаря большому количеству токопроводящих проволок в сечении проводника, ПВ-3 (ПУгВ) хорошо зарекомендовали себя в подвижных элементах электроустановок, особенно там, где требуется повышенная гибкость, свое применение получили буквально везде:

в быту – при прокладке в квартире, доме, гараже, использование в качестве переносных и временных соединений, удлинителей (переносок), заземления
в промышленности – спец. оборудование, подвижные потребители в цехах, мощные потребители тока, в наружной прокладке пвз особенно хороши в использовании
для линий электропередач – с частотой до 400Гц, линиях связи
для аудио систем – например, в качестве силовых проводов для автозвука в машину. Для таких целей хорошо подойдут провода сечением 1х25мм², 50мм², 70мм² в зависимости от мощности установки. При правильном подборе сечения, можно получить качественную и стабильную акустическую систему. Провод компании зендз (zendz) или Pride площадью 50мм² способен передать аж до 290А тока, что уж говорить о 70мм². Учтите, чтобы без потерь и помех передать такой мощный ток, концы провода необходимо обжать наконечниками (гильзовать) — подробнее.

ПВ 3 для звука в машину 50мм2
