Какой выбрать провод для сборки электрощита: сечение, марка, правила монтажа

Монтаж электрощита на стену по ГОСТ

При установке щитка электрики руководствуются требованиями ГОСТ, согласно которым:

щиток должен быть выполнен из не проводящего ток и негорючего материала (металла, покрытого краской, или специального пластика);
дверца и корпус щитка должны быть заземлены и иметь «ушки», предназначенные для опломбирования;
заполнение щитка должно соответствовать предписаниям технической документации, в которой указывается количество защитных аппаратов и их номинальный ток;
корпус щитка должен быть помечен знаком электрической опасности с указанием номинального напряжения.

Не пропустите: Установка карнизов из пенополистирола

Сборка электрического щитка

Опытные электромонтеры собирают электрощиты аккуратнее и быстрее новичков. Для сборщика со стажем характерна плотность монтажа проводки, прямые углы и наглядность полученной схемы. Качественная сборка требует практических и теоретических знаний, умения пользоваться оборудованием

Поэтому важно понимать, как выполняется сборка распределительного щита

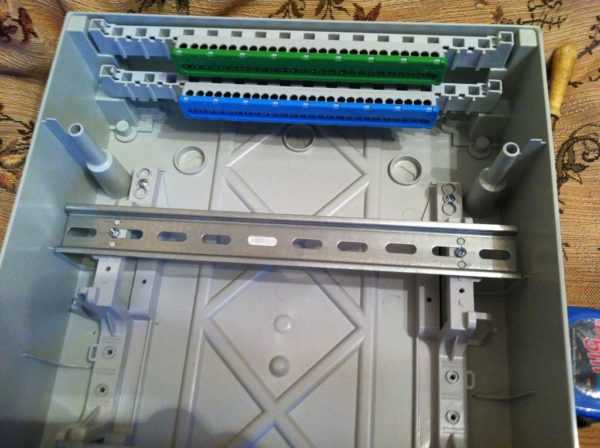

DIN-рейки

DIN-рейки представляют собой металлический профиль, предназначенный для быстрого и удобного монтажа модульных устройств, обычно автоматов или УЗО. Рейка выполнена из железа. При необходимости ее можно укоротить до нужного размера болгаркой.

Рейка крепится в щит саморезами. Ее длина подбирается исходя из количества и ширины устройств, которые на нее необходимо установить. Однако лучше оставить некоторый запас по размеру, и взять DIN-рейку на 5-10 см больше. Такое решение пригодится при будущей модернизации щита или добавлении новых устройств. Например, дополнительных групповых автоматических выключателей.

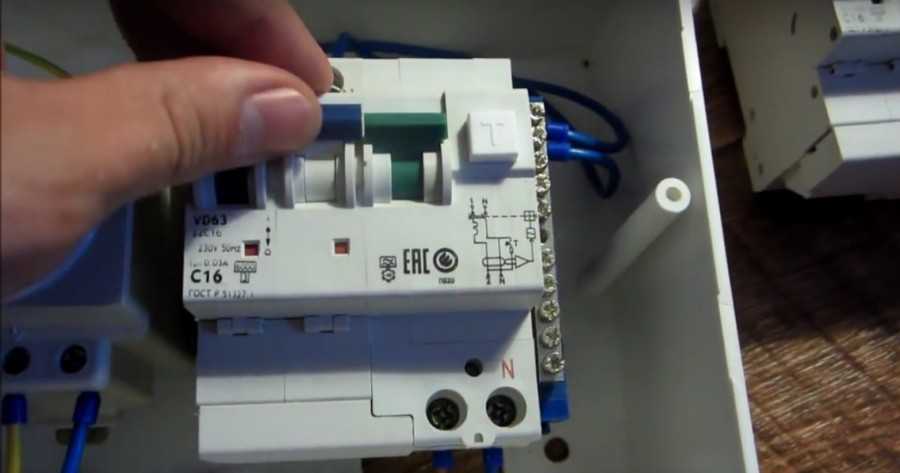

Установка и подключение модульных устройств

Автоматы, УЗО и прочее оборудование устанавливается в щит при помощи DIN-реек. Для этого на каждом из приборов в их задней части предусмотрена защелка.

Для демонтажа потребуется отвертка. С ее помощью нужно оттянуть нижний зуб монтажного ушка. Его можно найти на задней части любого современного автоматического выключателя.

Подключение модульных устройств обычно выполняется с помощью винтовых клемм. Немного реже в слаботочном оборудовании используются зажимы типа WAGO, в которые достаточно вставить оконцованную гильзой жилу провода.

Кабельный ввод для щита

Если щиту предстоит работать в квартире, то достаточно ввести провода через одно из его отверстий

Важно проконтролировать, чтобы изоляция проводки не перетиралась о металлические края отверстия, которые должны быть гладкими и без металлических заусенцев

Если условия эксплуатации щитка более тяжелые (пыль, капли воды), то необходимо позаботиться о герметичности входных и выходных кабелей. Для этого применяются герметичные вводы. Они бывают с минимальной базовой защитой. Такие вводы дешевые и предохраняют щитовое оборудование от попадания крупной пыли. Но есть и более дорогие модели, которые способны обеспечить полную герметичность места ввода провода и обезопасить щитовые приборы от прямых струй воды.

Место для установки электрощитка

Правильная установка избавит обслуживающий персонал от множества проблем в будущем. Поэтому при выборе места для монтажа следует руководствоваться рядом простых правил:

Электрощит выполняется доступным, его дверь должна легко и беспрепятственно открываться квалифицированным персоналом. Поможет при срочных аварийных переключениях или ремонте.
Щит нельзя располагать в местах, где возможно подтопление. Никакой герметичный ввод не спасет внутренности щитка от длительного пребывания под водой. Касается это и дач с весенними паводками.
Если щит негерметичный, то его допустимо устанавливать только в сухих помещениях. Дождь и влага из воздуха способны проникнуть внутрь и привести к коррозии.
Следует избегать горючих и взрывоопасных паров, а также мучной или древесной пыли. Контакторы, магнитные пускатели и реле, устанавливаемые в щиты, во время работы способны искрить. Этот фактор способен привести к возгоранию или взрыву.

Снятие изоляции с кабелей

Если проводов мало, для снятия изоляции можно воспользоваться любым острым ножом, хоть кухонным или канцелярским

Здесь важно надрезать только изолирующий слой и не повредить токоведущие жилы. Данный навык приходит с опытом

Если проводки много, то рациональнее купить специализированный нож для разделки кабелей. Он позволяет выполнять электромонтажные работы быстрее и качественнее, с меньшими затратами физической силы и рисками получить травму (порезаться).

Подключение групповых потребителей

Для наглядности и удобства подключения отдельных потребителей их принято разделять по группам. Такой подход позволяет собрать горизонтальную линейку из дифавтоматов. Обычно она располагается в нижней части щита. Каждый автомат помечается отдельной биркой, указывающей на его назначение. Например, «свет в гостиной» или «стиральная машина».

Бирки пишутся рукой на небольших листах бумаги или приобретаются в электротехническом магазине. Второй вариант удобнее, так как магазинная бирка для электрического щита имеет клейкий слой и проще крепится рядом с соответствующим автоматом

Независимо от способа обозначения, важно позаботиться, чтобы указанные надписи были читаемыми для других людей

Эксплуатационные и технические характеристики

Рекомендованная сфера использования ПВС кабелей – различные соединения электрического оборудования: подвижные и неподвижные. Отличительной особенностью является его отличная гибкость, что позволяет использование в условиях многократных перегибов.

П – провод (хотя также его можно назвать и кабелем);
В – жилы проводов покрыты поливинилхлоридом, как и внешняя оболочка;
С – соединительный – эта литера показывает, где рекомендовано использовать провод.

Назначение этого кабеля исключает его использование при монтаже внутренней электропроводки, хотя напрямую такого запрета в ГОСТах или требованиях ПУЭ не прописано.

О чем говорит маркировка

Наружная оболочка – чаще всего белая, но нет никаких препятствий для ее изготовления в других цветах – черного, красного серого синего и т.п.
Заземляющий проводник подключается к проводу желто-зеленого цвета.
Для подключения нулевого провода используется синий цвет.
Все остальные цвета используются для подключения фазы – одной или нескольких.

На наружной оболочке производителем наносится маркировка в следующем виде: ПВС X*Y, где X показывает количество жил в кабеле, а Y – размер их поперечного сечения в мм².

Двухжильные – ПВС 2*(0,5-6)
Трехжильные – ПВС 3*(0,75-10)
Четырехжильные – ПВС 4*(0,75-10)
Пятижильные – ПВС 5*(0,75-10)
Семижильные – ПВС 7*(1-2,5)

Остальные физические характеристики показаны в таблице на рисунке:

Технические характеристики ПВС

Рабочее напряжение – 660 Вольт.
Гарантия от производителя – 2 года с момента начала эксплуатации.
Температура использования, при которой изоляция провода сохраняет свои свойства – от -25 до +40С°. Есть морозостойкая разновидность кабеля, с маркировкой «Y», которая может функционировать при -40С°. Изоляция должна выдерживать долговременный нагрев до +70С° и кратковременный до +80. Так как кабель может использоваться на движущихся механизмах, то все это относится и к разрешенной температуре монтажа.
Количество жил – 2-7.
Уровень влажности, при котором может использоваться провод – 98%.
Срок службы – 2019 часов при монтаже в качестве электропроводки и 12000 часов при использовании для подключения электрооборудования.
Устойчивость к деформации, при перегибах в обе стороны с радиусом от 6 см – 30000 циклов.
Длина бухты провода при продаже – 30 и 200 метров.
Диэлектрические испытания проводятся переменным напряжением в 2019 Вольт – кабель должен выдерживать его в течение 5 минут.

Как видно, у провода ПВС все технические характеристики рассчитаны на достаточно большие нагрузки, электрические и механические, Этого с лихвой хватает для бытового использования, но выбирая подходящий провод все равно всегда надо производить тщательные вычисления сечения жил.

Для чего используется провод ПВС смотрите в этом видео:

Дополнительные характеристики

Кроме стандартного исполнения кабеля ПВС, у него есть разновидности для использования в условиях повышенной пожароопасности с соответствующей маркировкой ПВСнг-LS:

нг в маркировке определяет негорючий тип изоляции;
LS – показывает что используется изоляция с пониженным дымовыделением при горении.

Иногда аббревиатуру ПВС могут перепутать с созвучной – ППС, но кроме похожего звучания названий эти кабели ничем друг на друга не похожи. Что такое провод ППС, хорошо знают электрики высоковольтники – по своим техническим характеристикам этот провод создан для транспозиции экранов кабелей и сечение самого маленького из них составляет 70 мм². Их использует служба релейной защиты распределительных подстанций и с бытовыми нуждами такие провода не пересекаются.

Коротко о главном

Грамотное использование кабелей и проводов — залог безопасности вас и вашего жилища. И не только. Это еще и беспроблемная эксплуатация электроприборов. Поэтому подбирать кабели и провода надо точно в соответствии с их назначением, не надеяться на «авось» и не экономить. Электрика — это последнее место, где есть смысл в экономии. Например, провод ПВС иногда используют для внутренней скрытой проводки, а он для этого не предназначен. Не те у него характеристики и свойства. О том, где его лучше применять и почему — читайте в статье.

Как выбрать?

Перед выбором необходимо рассчитать предельную силу тока, который должна пропускать защита. Сделать это довольно просто. Как известно, мощность тока определяется по формуле P = I*U, где мощность P измеряется в Вт; I – сила тока, А; U – напряжение в сети, U = 220 В.

Мощность стиральной машины P можно найти в паспорте или на задней стенке. Обычно она равняется 2-3,5 КВт (2000-3500 Вт). Далее выводим формулу I = P/U и после расчета получаем необходимую величину. Она составляет 9-15,9 А. Округляем полученное значение до ближайшего большего числа, то есть предельная сила тока равна 16 Ампер (для мощных машинок). Теперь выбираем автомат защитного отключения по найденной силе тока.

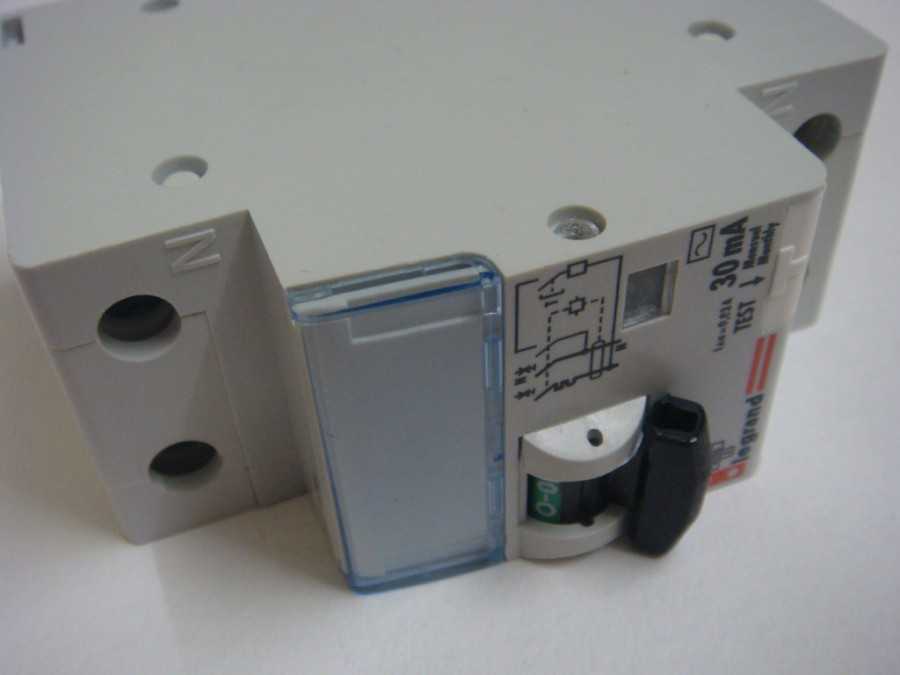

Немного другая ситуация обстоит с выбором УЗО. Как уже было сказано, при небольшом превышении мощности АО не срабатывает долгое время, и на УЗО приходится дополнительная нагрузка. Это сокращает срок работы прибора. Так что номинал тока УЗО должен быть на ступень выше, чем аналогичный показатель АО. Подробнее об этом рассказывается в следующем видео.

Дадим несколько общих советов по выбору устройств защиты.

Для стабильной работы всех устройств рекомендуется пользоваться стабилизаторами напряжения.
Оптимальный ток утечки УЗО должен составлять 30 мА. Если больше – тогда защита будет неудовлетворительной. Если меньше – будут ложные срабатывания, вызванные большой чувствительностью датчика.
Для бытового пользования рекомендуется применять автоматы с маркировкой С. Для розеточной сети желательно брать автомат С16.
Оптимальный класс УЗО – А. Устройства группы АС не всегда могут работать корректно.
На защите лучше не экономить. Покупайте только качественные приборы от известных производителей. Помните, что стоимость самого дорогого дифавтомата будет гораздо ниже цены новой стиральной машины.

Теперь выбранный прибор нужно подключить.

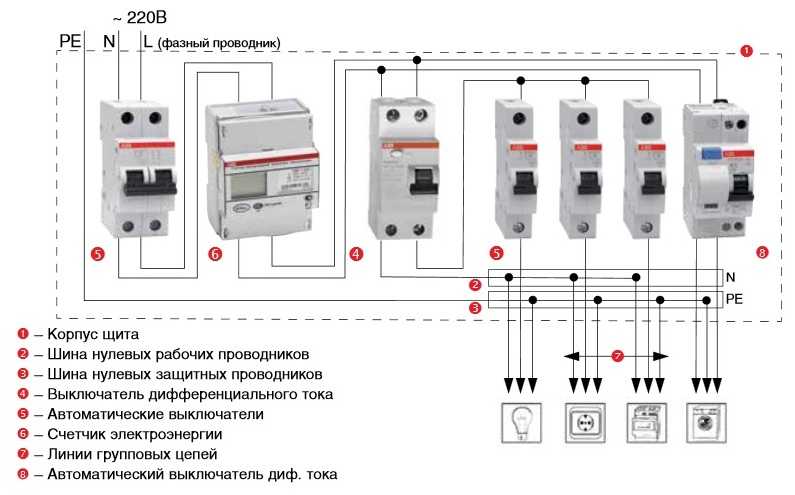

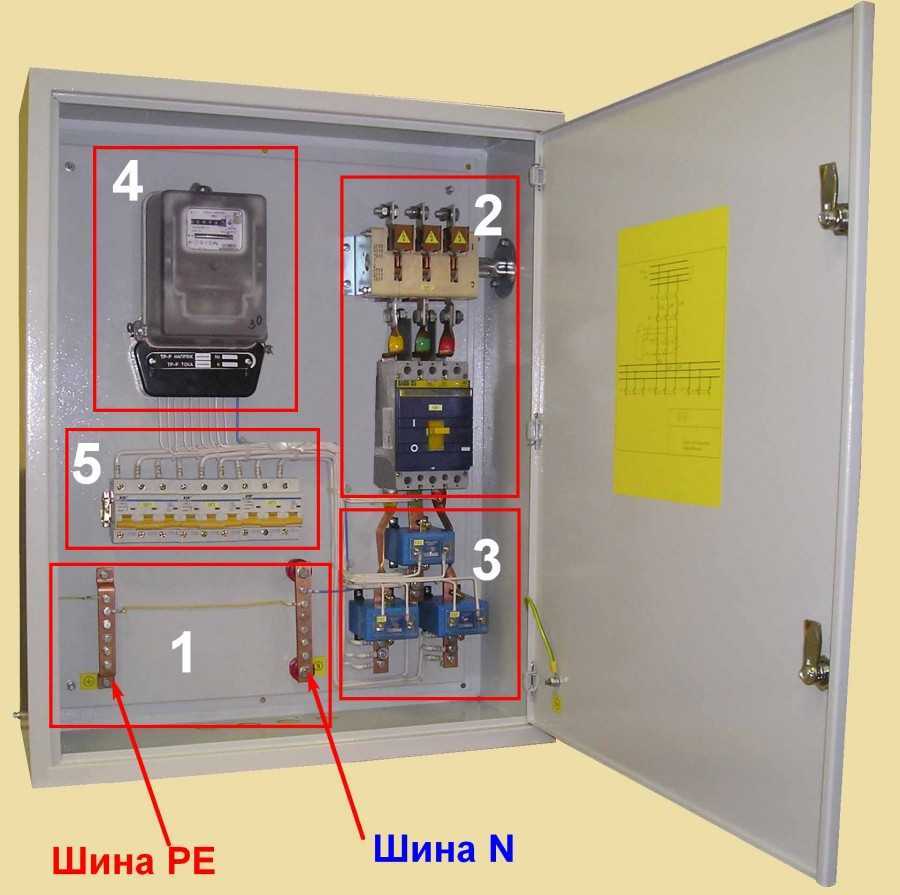

Состав электрощита и его устройство

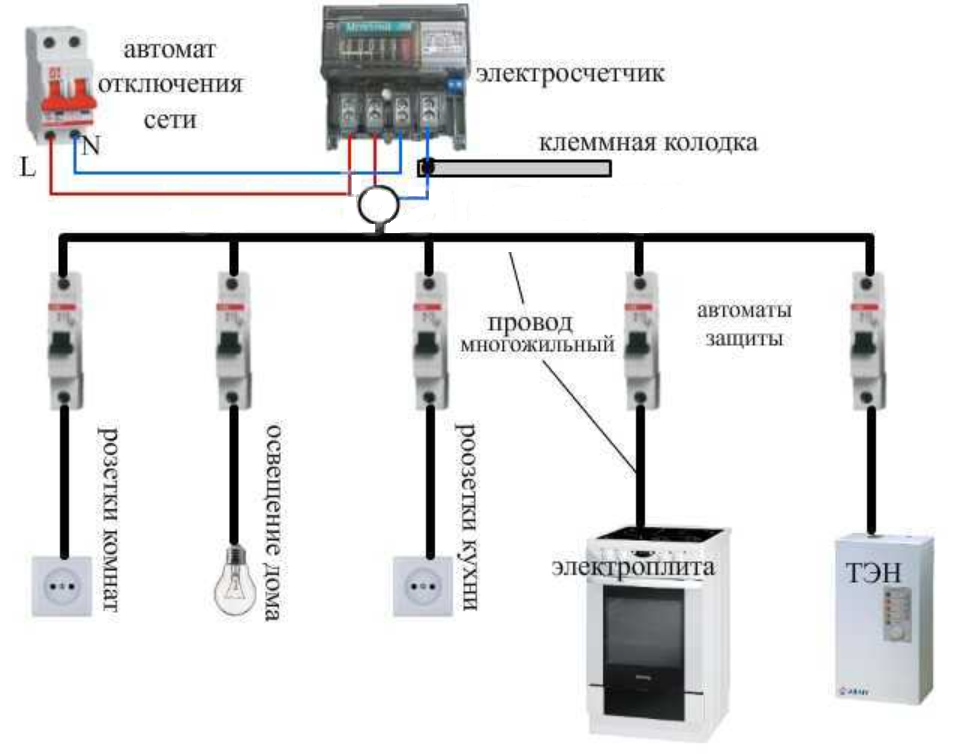

Состав распределительного электрощитка в квартире Электрический щиток представляет собой металлическую коробку, в которой находятся разные коммутирующие и защищающие устройства. Они соединяются с помощью проводов, к которым предъявляются особые требования.

В электрический щит через специальное отверстие проводится вводный кабель. После этого осуществляется подключение электрооборудования и укладка проводов внутри щитка. Соединять проводники нужно по разработанной схеме.

В состав современного домашнего щитка входят следующие коммутационные и защитные приборы, а также изделия другого типа:

Счетчик электроэнергии.
Автоматы. Ставятся на вход и на отдельные группы энергопотребителей. Обычно выбирается автоматический выключатель на вход, на осветительную группу и на мощное электрооборудование в квартире.
УЗО.
Дифавтоматы.
Таймер.
Реле напряжения и контроля фаз.
Прочая автоматика для управления и контроля.

Сверху или снизу выполнять ввод

Очень важный вопрос, волнующий, как многих электриков, так и просто домашних мастеров: как подключить автомат, сверху или снизу? Чтобы на него ответить, придётся обратиться к регламентирующей документации, а именно — Правилам Устройства Электроустановок.

Пункт 3.1.6 гласит, что подключать автомат к электросети следует с той стороны приборы, с которой находится неподвижный контакт. Это означает, что напряжение в однофазной или трёхфазной сети должно находится на той стороне выключателя, которая не разрывает электрическую цепь. Пункт 3.1.6 относится ко многим разновидностям коммутационной техники. Это может быть не только одноконтактный, но и двухполюсный или трёхфазный автомат, а также дифференциальный пакетник или УЗО.

Узнать место расположения данного контакта можно только разобрав пакетник, что не совсем удобно при каждой его замене в квартире. Но конструкция всех автоматов практически одинакова, поэтому следует узнать где находится неподвижный контакт только на одном выключателе. И находится он сверху, соответственно подключение однополюсного или двухполюсного автомата должно выполняться тоже сверху.

Если же в руках оказался пакетник неизвестного производителя, то достаточно взглянуть на его корпус, а точнее — лицевую панель. В этом месте чаще всего на автомат наносят всю необходимую информацию такую как модель, класс точности, и схема подключения автоматического выключателя с точным расположением подвижного и неподвижного контактов.

Вывод: подключение автоматического выключателя к электросети должно выполняться сверху. Так гласят нормативные документы, которые позволяют избежать лишней путаницы

Но если посмотреть с технической стороны: существенна ли разница присоединения питающего кабеля? Ответ: нет, абсолютно не важно с какой стороны на пакетник подаётся рабочее напряжение. Исправно работать аппарат будет как с подключением сверху, так и снизу

Выбор провода

При установке в щиток устройств защиты кажется, что внутри остаётся много места, но это не так. Его полностью займет провод для сборки щита и отходящие кабеля. Поэтому необходимо выбирать провода минимального диаметра.

Этому требованию отвечают медные токопроводящие жилы, имеющие меньшее сечение при одинаковом допустимом токе по сравнению с алюминиевыми проводниками.

Кроме того, алюминиевые провода чаще обламываются при подключении, поэтому при использовании алюминиевого провода для сборки электрощита необходимо оставлять запас по длине большего размера, что дополнительно «съедает» свободное место.

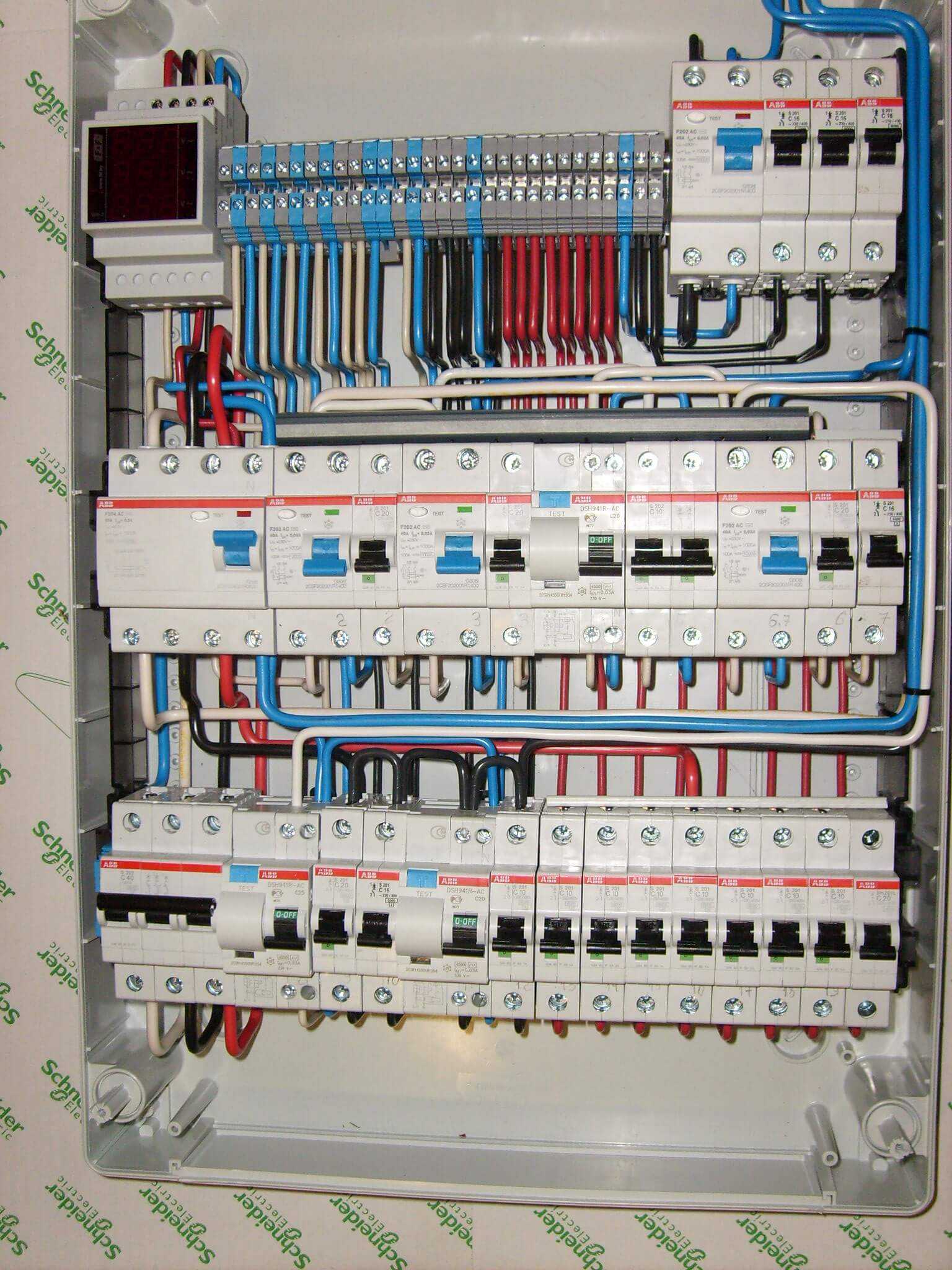

Монтаж и соединение

Принятые цвета фазы, ноля и заземляющего провода

Перед началом работы нужно обязательно обесточить помещение. С помощью тестера проверяется, осталось ли напряжение на проводниках. Щупами отвертки нужно поочередно коснуться каждой жилы. Если лампочка не загорелась, можно приступать к работе. Работать при включенном электричестве запрещено

Также важно заранее подготовить инструменты и обеспечить мастера автономным источником света

При подключении проводов в щите важно помнить, что цвета жил показывают их назначение. Жила может полностью окрашиваться в тот или иной цвет или иметь цветовую метку на входе в устройство, то есть на концах проводника. Используется следующая гамма:

Используется следующая гамма:

Фаза – серый, черный.
Ноль – синий.
Заземление – желто-зеленый.

Провод для монтажа электрощитка нужно укладывать таким образом, чтобы не было провисаний и лишних изгибов. Для этого заранее определяется длина каждого отрезка с небольшим припуском в 2-3 см.

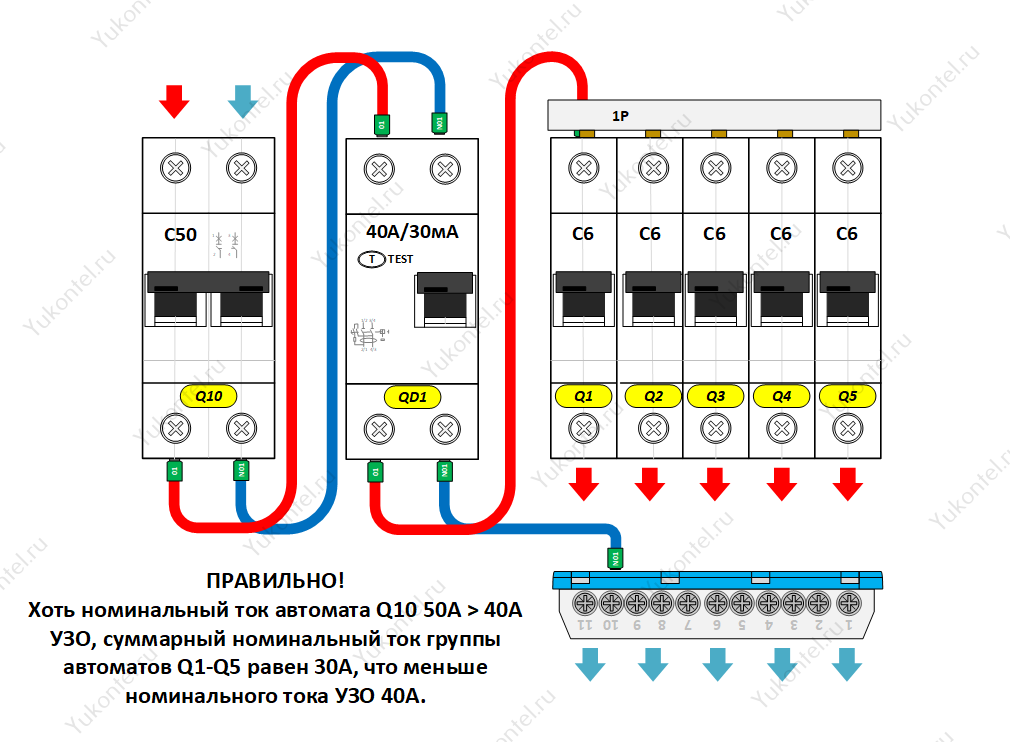

Все соединения с автоматом осуществляются с помощью перемычек. Для этой цели может применяться однопроволочный жесткий провод. По возможности лучше не использовать перемычки, а делать все через соединительную жилу. Благодаря ей контакт будет надежный, а внешний вид эстетичный.

Провода для электропроводки

РАСЧЕТ – ТАБЛИЦА

Ниже я приведу таблицу сечения проводов, но рекомендую набраться терпения, прочитав до конца эту небольшую теоретическую часть. Это позволит Вам быть более осознанным в выборе проводов для монтажа электропроводки, кроме того, Вы сможете самостоятельно сделать расчет сечения провода, причем, даже “в уме”.

Прохождение тока по проводнику всегда сопровождается выделением тепла (соответственно нагревом), которое прямо пропорционально мощности, рассеиваемой на участке электропроводки. Ее величина определяется формулой P=I2*R, где:

I – величина протекающего тока,
R – сопротивление провода.

Чрезмерный нагрев может привести к нарушению изоляции, как следствие – короткому замыканию и (или) возгоранию.

Ток протекающий по проводнику находится в зависимости от мощности нагрузки (P), определяемой формулой

I=P/U

(U – это напряжение, которое для бытовой электрической сети составляет 220В).

Сопротивление провода R зависит от его длины, материала и сечения. Для электропроводки в квартире, даче или гараже длиной можно пренебречь, а вот материал и сечение при выборе проводов для электропроводки необходимо учитывать.

Расчет сечения провода

Сечение провода S определяется его диаметром d следующим образом (здесь и далее я буду максимально упрощать формулы):S=π*d2/4=3.14*d2/4=0.8*d2.

Это может Вам пригодится, если вы уже имеете провод, причем без маркировки, которая указывает сразу сечение, например, ВВГ 2х1.5, эдесь 1,5 – сечение в мм2, а 2 – количество жил.

Обратите внимание

Чем больше сечение, тем большую токовую нагрузку выдерживает провод. При одинаковых сечениях медного и алюминиевого проводов – медные могут выдержать больший ток, кроме того они менее ломкие, хуже окисляются, поэтому наиболее предпочтительны.

Очевидно, что при скрытой прокладке, а также провода, проложенные в гофрошланге, электромонтажном коробе из-за плохого теплообмена нагреваться будут сильнее, значит следует их сечение выбирать с определенным запасом, поэтому пришло время рассмотреть такую величину как плотность тока (обозначим ее Iρ).

Характеризуется она величиной тока в Амперах, протекающего через единицу сечения проводника, которую мы примем за 1мм2. Поскольку эта величина относительная, то с ее использованием удобно производить расчет сечения по следующим формулам:

d=√1.27*I/Iρ=1.1*√I/Iρ – получаем значение диаметра провода,
S=0.8*d2 – ранее полученная формула для расчета сечения,

Подставляем первую формулу во вторую, округляем все что можно, получаем очень простое соотношение:

S=I/Iρ

Остается определиться с величиной плотности тока Iρ), поскольку рабочий ток I) определяется мощностью нагрузки, формулу я приводил выше.

Допустимое значение плотности тока определяется множеством факторов, рассмотрение которых я опущу и приведу конечные результаты, причем с запасом:

Материал провода	Скрытая проводка	Открытая проводка
Медь	Iρ=6 А/мм2	Iρ=10 А/мм2
Алюминий	Iρ=4 А/мм2	Iρ=6 А/мм2

Пример расчета:

Имеем: суммарная мощность нагрузки в линии – 2,2 кВт, проводка открытая, провод – медный. Для расчета используем следующие единицы измерения: ток – Ампер, мощность – Ватт (1кВт=1000Вт), напряжение – Вольт.

S=I/Iρ=(2200/220)/10=1мм2

Если провести соответствующие расчеты для всего ряда сечений проводов, то можно получить соответствующую таблицу.

В начало

Таблица сечения проводов

Сразу предупреждаю, данные из различных источников могут отличаться. Это различие определяется величиной запаса по мощности. Приводя расчеты я этот запас взял по максимуму, памятуя, что лучше купить более мощные, соответственно более дорогие провода, нежели потом переделывать сгоревшую электропроводку.

Предлагаю Вашему вниманию обещанную в начале статьи таблицу:

Лишний раз настоятельно рекомендую использовать провода с медными жилами.

В начало

Что лучше: жесткий или гибкий провод в монтаже распределительного щитка?

Главным отличием жестокого провода, применяемого для электрощита от гибкого является возможность гибкого провода изгибаться в нужном направлении до 12 раз (снижается со временем), а также лёгкость, с которой он гнётся.

Как правило, для подключения автоматики в распределительном щите, профессиональные электромонтажники используют гибкий провод ПуГВ. Так как с ним удобнее работать. При работах, самостоятельно выполняемых жильцами или неквалифицированными шабашниками, весьма часто применяют жёсткий провод.

И в первом, и во втором случае можно добиться требуемого качества сборки. Однако, более эстетично смотрится монтажная схема, собранная с использованием гибкого провода.

Что необходимо знать

Различают несколько разновидностей сетей, а именно:

однофазную;
трёхфазную.

По способу монтажных работ:

используя гребёнку, то есть шину;
через перемычки из электропровода одножильного типа;
через перемычку из электропровода многожильного.

Ориентируясь на первоначальные данные, важно купить техническую арматуру для осуществления установки выключателей, выбрав требуемый вариант соединения непосредственно под собственную электросеть

Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении.

Выбор

Критерии выбора автоматических выключателей:

Номинальный ток. Его превышение вызовет срабатывание защиты от перегрузки. Правильно подобрать ток можно по сечению проводки, в которую врезан автомат. Сначала находят допустимый максимальный ток проводов, а номинальный для автомата берут на 10-15 % ниже, приводя затем к стандартному ряду. Катушка гудит при превышении нагрузки. Это можно проверить, уменьшив ее. Если ток нормальный, а автомат гудит, опасности никакой нет.
Ток срабатывания. Номинал по току срабатывания подбирается в зависимости от нагрузки. Для электроники подбирается класс коммутации типа А или Z, для освещения – В, для котла отопления – С, а мощного электродвигателя станка с большим пусковым током – D. В этом случае все электрооборудование надежно защищается, а автоматы не будут срабатывать из-за пуска двигателя или работы сварочного аппарата.
Селективность. Номиналы автоматов по току выбираются в зависимости от нагрузки каждой линии. Главный ввод не должен быть больше предельно допустимой суммарной нагрузки на входной кабель. По номинальному току аппараты выбираются преимущественно следующим образом: основной выключатель – 40 А, электрическая плита – 32 А, мощные электроприборы – 25 А, освещение – 10 А, розетки – 16 А. Здесь показан общий подход, но схема может отличаться. Если на электроприбор требуется на 25 А, а подключение производится через розетку, то и она должна быть подобрана под ту же мощность.

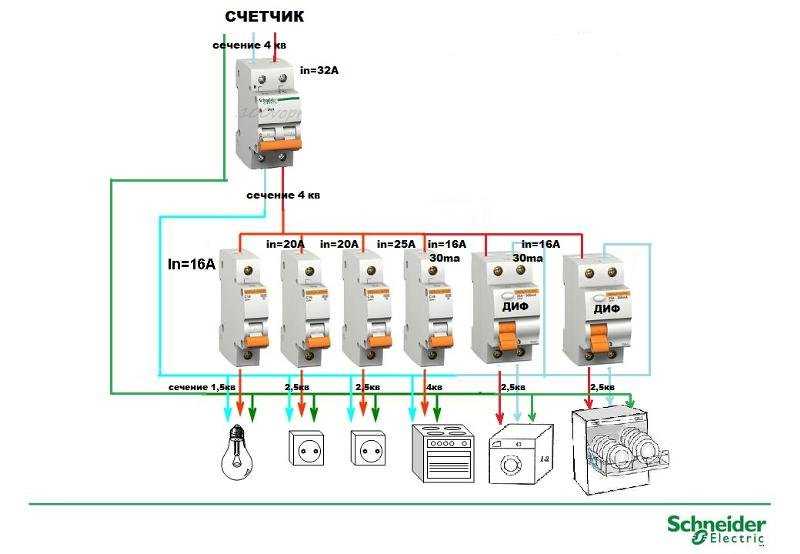

Схема подключения автоматов к проводке типовой квартиры

На рисунке выше изображена распространенная схема подключения автоматов обычной квартиры. Перед счетчиком устанавливается главный двухполюсный ввод, затем подключается противопожарное УЗО (слева направо), а за ним делается разводка по потребителям с однополюсными автоматами. Красным цветом обозначается фаза, синим – ноль, а коричневым – заземление. Шины нулевого провода и земли подключены отдельно.

На однополюсные автоматы обязательно следует подключать фазный провод, а не нейтраль.

Количество полюсов. Для главного трехфазного ввода выбирается автомат с четырьмя полюсами, а для однофазной сети – с двумя. На бытовую технику и освещение подойдут однополюсные выключатели, а для трехфазного электродвигателя или электрического котла понадобится трехполюсный автомат.
Изготовитель. Поскольку применение автоматического выключателя связано с безопасностью, выбирать следует изделия известных фирм. Не всегда заявленные параметры являются такими же по факту. Покупать аппараты следует в специализированных магазинах, где на них имеется документация. Ведущие производители плохой товар не продают. Даже подделки таких аппаратов могут иметь нормальное качество.

Автоматы с разным количеством полюсов

Аппараты рассчитываются на определенное количество срабатываний. Использовать их как выключатели нагрузки не рекомендуется. Механизм быстро изнашивается, и подгорают контакты. По правилам, коммутация нагрузки производится с помощью реле или контакторов (магнитных пускателей).

Важно правильно выбрать необходимое количество автоматов. Обычно устанавливается автомат ввода, а затем к разводкам на розетки, линии освещения и отдельно на каждый мощный потребитель (если у него нет своей встроенной защиты). У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников

Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке

У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников. Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке.

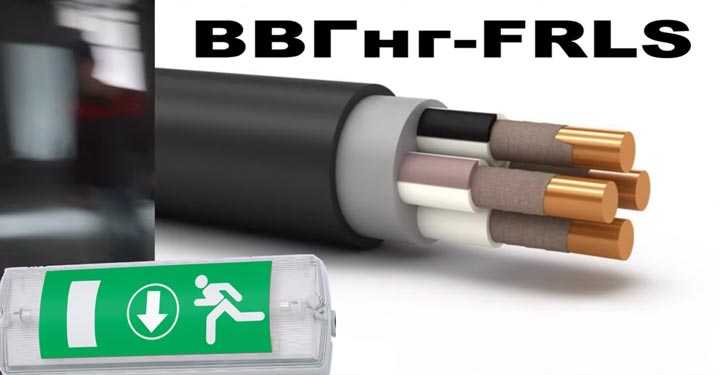

Кабель FRLS и FRHF

Есть кабеля и более совершенного исполнения по пожаробезопасности с другими индексами. Однако вы должны понимать, что область применения их довольно специфична (помещения с массовым пребыванием людей, больницы, школы и т.д.).

Такие специальные марки не просто дороже, но и найти их в обычных строительных магазинах не всегда получается. Для ваших домашних нужд, вполне сгодится и вариант обычного LS.

Кроме того, учитывайте и разницу в размерах. Например кабель ВВГнг FRLS 3*1,5мм2 будет в диаметре таким же, как «простой» ВВГнг Ls 3*4мм2. На фото ниже — слева простой LS на 4мм2, справа — frls на 1,5мм2.

Даже если у вас есть возможность и деньги закупить такую марку, помните что это повлечет дополнительные траты не только на провод, но и на крепеж, штробы увеличенного размера и другие неудобные моменты монтажа.

Тем не менее в Европе и странах Запада, уже практически не производится кабель просто с индексом LS. Это объясняется его высокой коррозионной активностью и большим дымовыделением по сравнению с другими марками (нг-FRHF).

Возможно и у нас в недалеком будущем правила также поменяются. Но пока пользуемся и работаем по тем инструкциям что есть.

Да и зачем вам дома кабель с индексом FRLS или FRHF? Чтобы телевизор включенный в розетку работал до последнего, пока хата горит?

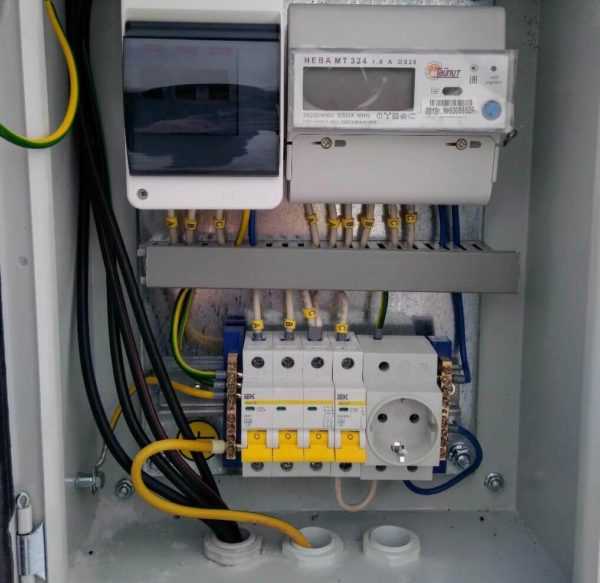

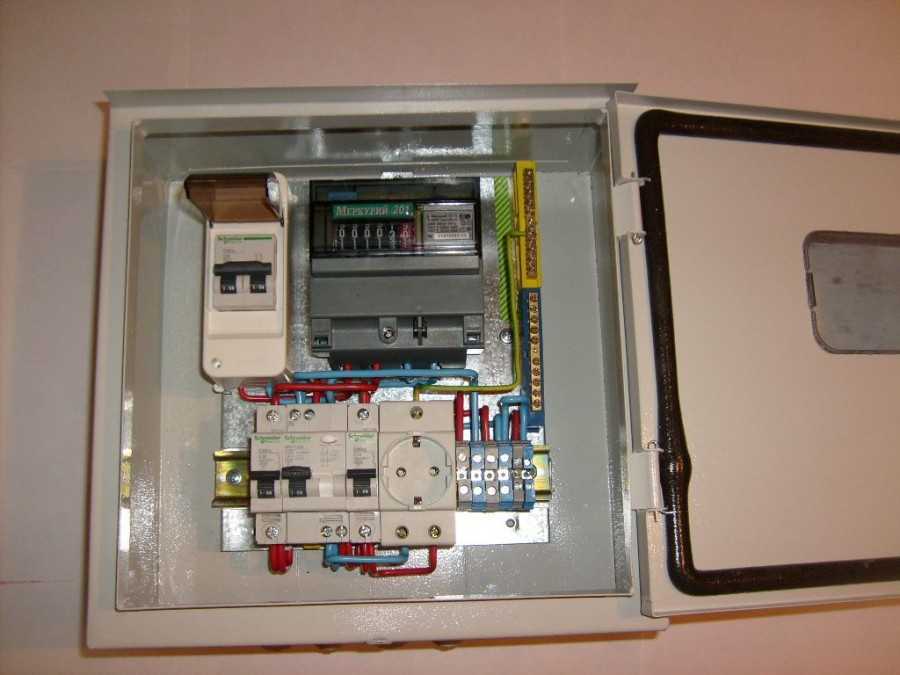

Из чего состоит электрощит

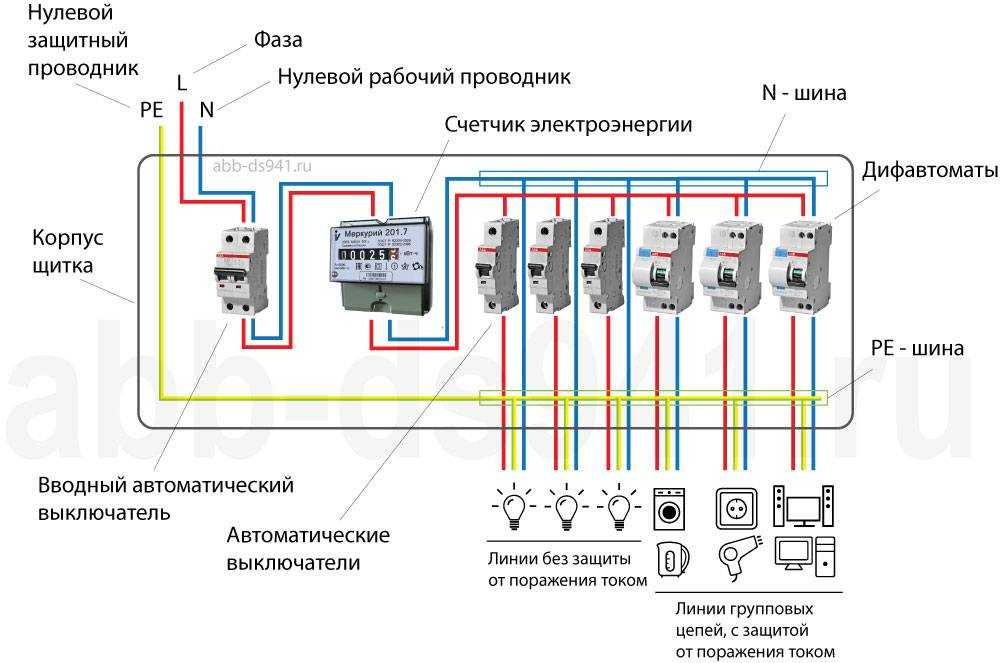

В электрощит через отверстия в корпусе подключается вводной кабель, далее происходят подключения к электрооборудованию в соответствии со схемой. Например, при сборке щита питающий кабель подключается к вводному автоматическому выключателю, а уже к нему подключаются соответствующее оборудование, которое относится к каждой группе потребителей.

Внутри современного домашнего электрощитка расположено большое число различных коммутационных и защитных приборов и оборудования другого типа, среди которых:

Корпус электрощита должен быть заземлен, его металлические дверцы и другие токоведущие части тоже. Для ограничения доступа посторонних лиц и предотвращения поражения электрическим током, он должен запираться на ключ.

Обслуживание электрических щитов

Даже правильно собранный и допущенный к эксплуатации электрический щит нуждается в техническом обслуживании. Периодичность данных мер определяется исходя из условий эксплуатации, требований к бесперебойной работе и сложности оборудования.

К основным мероприятиям по обслуживанию щита относятся следующее:

визуальный осмотр проводов под нагрузкой;
прослушивание щита под напряжением на наличие треска или неестественного жужжания;
затяжка винтовых соединений и клеммников (со снятием напряжения);
очистка щитового оборудования от пыли и прочих загрязнителей;
проверка наличия на проводах бирок и их соответствия электрической схеме;
измерение температуры отдельных устройств и контактов;
контроль присутствия пломб на измерительных приборах (в случае коммерческого учета).

Без электрощитов невозможно построение сложных электрических сетей. Не обойтись без них и в небольшой однокомнатной квартире. С их помощью компактно и в одном месте собираются устройства защиты и автоматики (УЗО, реле тока и напряжения). Благодаря этому, электромонтеры имеют удобный доступ к ключевым узлам контроля и распределения электроэнергии.

Сборка электрических щитов начинается с проектирования, чертежей и схем. При этом учитываются размеры устройств, входящих в состав системы. На этом же этапе рассматривается и расположение оборудования, ведь повышенная влажность и запыленность способны навредить внутренним электрическим приборам щита.
