Установки для прожига места повреждения силовых кабелей

Устройство для сваривания двух жил в неисправном кабеле

Представляю на суд читателей первую статью летнего конкурса. Напоминаю, что все статьи предыдущего конкурса, а также правила и итоги можно увидеть по этой ссылке.

Автор – Марченко Борис Данилович.

Вот что он рассказывает о себе:

Ниже приведена статья:

При несоблюдении правил технической эксплуатации электрических кабелей, особенно с бумажной изоляцией типа ААБ-1 3*35, ААБ 3*120 при продолжительной эксплуатации наблюдается «пробой» (короткое замыкание) по пути жила – жила или жила – оболочка заземления.

О том, что произошёл «пробой», служба эксплуатации узнает после срабатывания автоматической защиты автомата кабеля. Потребитель остается без электроэнергии. Нужно найти место «пробоя» в кабеле и устранить неисправность.

Реальное использование прибора на практике неоднократно успешно применялось мной на подземных кабелях на глубине до одного метра. Во всех случаях сваривание жил было удачным. Для контроля факта сваривания применяется обычная лампа накаливания, а локализация места сварки (т.е. места пробоя) с точностью до 0,5,-1,0 метров по профилю кабеля определяется рулеткой по показаниям прибора Р5.

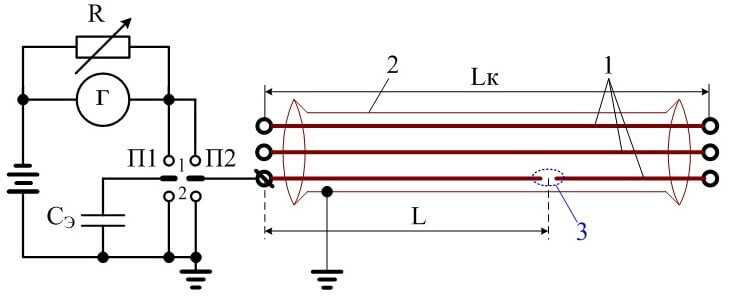

Место «пробоя» кабеля жила – жила имеет сопротивление изоляции в пределах 500…100 кОм. Для более точного определения места повреждения применяются приборы типа Р5-10, Р5-13 и др. и звуковой генератор и кабельный искатель. Но для нормальной работы поисковых приборов нужно снизить сопротивление изоляции кабеля до значений 10…2 ома. Для снижения сопротивления необходимо кабель «дожечь». Для этого применяется приборы типа УП-7, «феник» и др. которых бывает и нет в наличии.

Предлагаю свою простую схему прибора для сваривания жил кабеля. В связи с тем, что напряжение в кабеле 220 V вызывает «пробой» срабатывание защиты то, это можно использовать для сварки жилы с защитной жилой кабеля. Нужно только ограничить ток, включить последовательно сопротивление и реле времени для ограничения времени действия сварки.

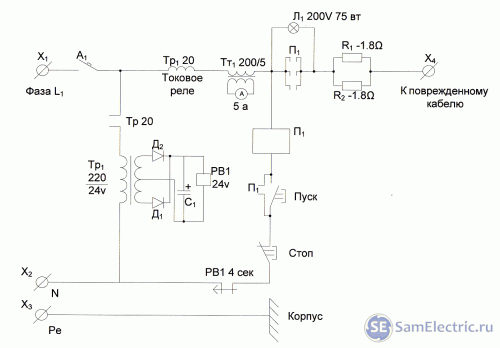

Рис.1. Схема прибора для сваривания жил в неисправном кабеле.

Схема прибора ( см рис.1) состоит из небольшого количества доступных деталей. Это: пускатель ПМЕ-211 с катушкой 220 V, автоматический выключатель А1 с током срабатывания 150 … 200 а, два мощных сопротивлений R1=1,8 ома и R2=1,8 ом мощностью по Р= 500 вт, которые можно при необходимости включить последовательно. Реле времени 4 … 10 сек. с питанием от трансформатора 220/24, 24 вольта постоянного тока.

Другие детали – вводной автоматический выключатель с током срабатывания 150-200 а, трансформатор тока 200/5, амперметр 5а, токовое реле с током срабатывания 20а.

Для контроля сваривания установлена лампа 220 V 75 ватт. После отключения пускателя ПМЕ-211 если лампа горит, значит произошла сварка двух жил кабеля.

При подключении обязательно соблюдать правильную последовательность подключения. Первым заземляется одна поврежденная жила кабеля. Потом подключается Ре на зажим Х3 аппарата. Подключается N (ноль) на зажим Х2. Автомат А1 выключен и не подает фазу L1 на зажим Х1. Аппарат готов к работе.

Для работы сделать следующее. Включить автомат А1, нажать кнопку «Пуск» и ждать сваривания.

Были проведены несколько попыток сварить жилу силового кабеля с заземленной оболочкой кабеля. Положительный результат получался не всегда.

При прожигании нужно помнить о пожарной безопасности и электробезопасности.

Прибор собран в корпусе старого компьютера. Вес 15 кг.

Фото прибора для сваривания жил в электрическом кабеле

Теперь, когда место пробоя четко обозначено, можно легко найти это место и заменить поврежденный участок кабеля.

Фото автора со своим изобретением:

Автор Марченко Борис Данилович

Голосование за статьи конкурса начнется 1 июня, а пока задавайте вопросы автору.

Технология выполнения процесса прожига

На практике чаще всего применяется три методики:

• Для прожига соединительных муфт.
• Снижения сопротивления изоляции кабеля.
• Разрушение спайки однофазного КЗ.

Рассмотрим каждую из них.

Прожиг муфт

Муфты, надеваемые на концы кабеля, могут подвергнуться разрушению. Причиной этого может быть как неправильный монтаж, так и деструктивное воздействие внешней среды. Для обнаружения таких повреждений регулярно проводятся испытания кабельных сетей с целью профилактики.

Методика испытаний следующая:

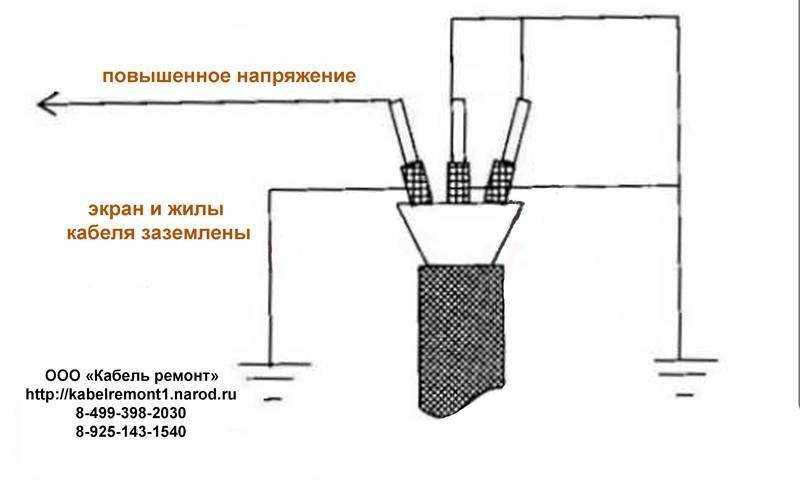

• Используя высоковольтный прибор на одну из жил подается напряжение пробоя. После серии пробоев должно уменьшиться напряжение и электрическая прочность. В противном случае все свидетельствует о том, что возникли проблемы с соединительными или концевыми муфтами (последнее маловероятно, чаще всего неисправность происходит в месте наращивания кабеля).
• Непрерывный прожиг продолжается до 10-и минут, если за этот период напряжение разряда не понизится, испытания прекращают и приступают к локализации повреждения.

Выбранный метод поиска места повреждения подбирается в зависимости от того, какая установилась величина сопротивления в месте пробоя.

Проверка кабеля

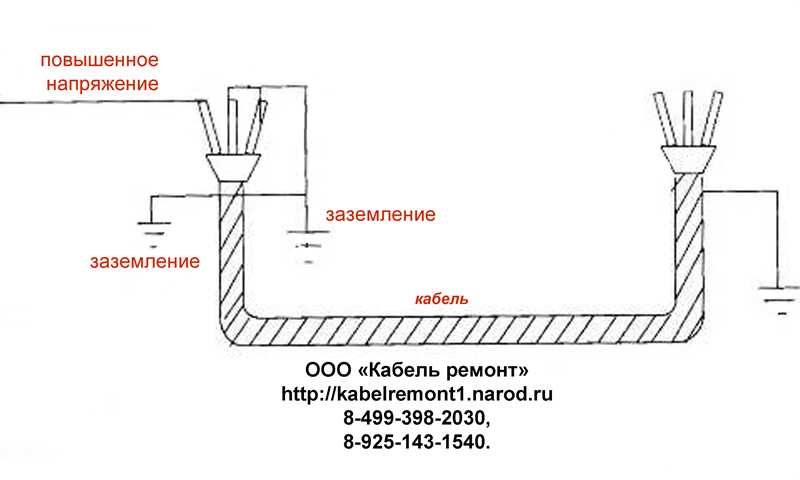

Как и в предыдущей методике проблемы с оболочкой кабеля чаще всего обнаруживают при профилактике, которую необходимо регулярно делать даже для внешне исправных кабелей. Если при проверке наблюдается серия разрядов с постепенным снижением напряжения, все указывает на повреждение изоляции, например, прокол кабеля. Как только установится минимальное напряжение разряда, выполняется прожиг на максимальной ступени, то есть повышенным напряжением.

В результате изоляция обуглиться и высохнет, высоковольтные импульсы разрядов сменяться устойчивым протеканием тока в месте КЗ, при этом будет наблюдаться падение сопротивления в аварийной точке. Это потребует понижения напряжения источника, то есть, снизить ступень. Если в процессе прожига величина сопротивления перехода начнет повышаться, ступень меняется на более высокую, пока ситуация не стабилизируется.

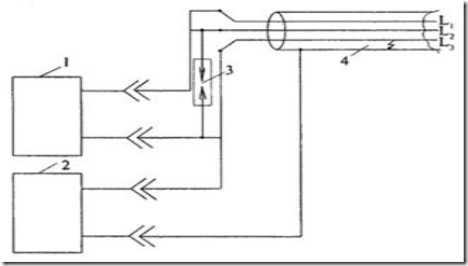

Теперь рассмотрим, схему подключения кабеля, когда необходимо из однофазного КЗ сделать межфазное.

Как из однофазного КЗ сделать двухфазное

Приведенная схема работает по следующему алгоритму:

1. Используя прожигательный прибор «2» мы разрушаем контакт между поврежденной жилой «с» и металлической оболочкой кабеля.
2. При этом подключение испытательного устройства «1» производится одним концом к двум целым жилам «a» и «b», а вторым к разряднику «3» (также подключенного к жиле «с»). Емкость, образуемая двумя жилами, накапливает заряд до тех пор, пока он не будет соответствовать напряжению разрядника (как правило, от 5,0 до 10,0 киловольт). При импульсном разряде разрушается контакт между поврежденной жилой и оболочкой.
3. За счет наличия заряда на жилах «a» и «b» при переходных процессах с большой вероятностью может произойти пробой между целыми жилами и поврежденной «с». В этом случае напряжение испытательной установки «2» будет недостаточно для срабатывания разрядника.

Заметим, что при помощи данной схемы может не получиться создать межфазное КЗ. При этом попытки увеличения выходного напряжения испытательного прибора могут вызвать пробой совершенно в другой точке.

Удаление спайки при однофазном КЗ

В том случае, когда имело место длительное КЗ между оболочкой и жилой кабеля, то точке электрического контакта может произойти спайка между этими элементами. Как показывает практика, прожигатель не всегда эффективен для разрушения электрического контакта. Если оставить все как есть, то локализировать место аварии затруднительно.

Для решения данной проблемы часто используется конденсаторная батарея до 200,0 мкФ, способная накопить заряд с высоким напряжением до 5,0 кВ. Помимо этого можно использовать в качестве емкости неповрежденные жилы, как это было показано на рисунке выше. То есть, подключение конденсаторной батареи осуществляется при помощи управляемого разрядника, запитанного от высоковольтного прибора для испытаний.

При разряде емкости, электродинамическое воздействие на спайку и прохождение через нее мощного импульса приводит к разрушению электрического контакта.

В том случае, когда описанных мер недостаточно, можно использовать специальные «отжигатели» с увеличенной мощностью источника за счет установки высоковольтного трансформатора. При прохождении через спайку высокого постоянного тока она расплавляется.

Переходы в трубах

При выполнении переходов через дороги, труба перед непосредственной протяжкой должна визуально проверяться на просвет. При этом если труба не цельная, соединения труб нужно залить бетоном.

Применение самодельных муфт для этих целей не допускается.

Кроме этого, в начале и конце трубы необходимо устанавливать направляющую воронку.

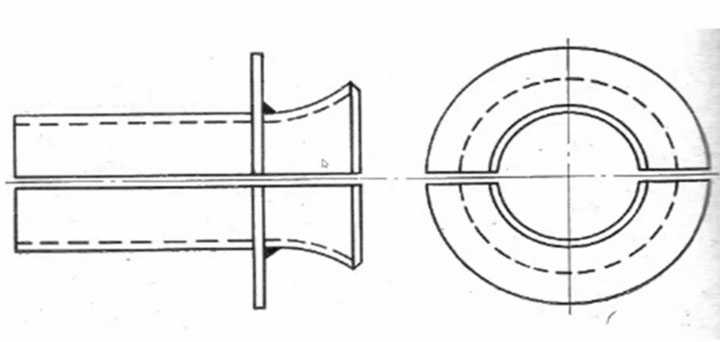

Она представляет из себя разъемную конструкцию с ограничивающим кольцом.

Также для защиты от трения, при протяжке в трубах, кабели необходимо смазывать. При протяженности переходов до 100м, можно использовать обыкновенный мыльный раствор.

При большей длине, такая смазка успевает высохнуть и эффект скольжения пропадает. Поэтому на таких переводах применяют технический вазелин или тавот. В общем все смазки, которые не оказывают вредного химического воздействия на оболочку.

Чтобы посторонние предметы и вода не могли свободно попасть во внутрь трубы с кабелем, ее требуется герметизировать. Для этого можно использовать:

манжету с термоусадкой

строительную монтажную пену (позаботьтесь о том, чтобы она была морозостойкой)

ветошь, промоченную в цементной болтушке

Установка прожигающая вт 5000

Хотелось бы почитать отзывы по малогабаритным/переносным установкам прожига изоляции КЛ: Феникс» «УПА-10» «ИПУ-60» «Вулкан» «УП-7М2» «БП-60» «АПК-14» » Установка BT 5000″ «СВП-05» У кого опыт/наработки имеются — опишите .

у СВП-05 есть дожиг. К нам только пришла СВПА. еще не получили со склада. Наработаем отпишусь.

п.с. ну и здоровая дура (2 тачки на колесах: 1

Дожиг далеко не всегда нужен, кстати. УП-7 не пользовался, а только УП-5. УП-5 не произвела впечатления, она у Вас в машине должна стоять, если ЛВИ-3. У УП-7 есть ещё переключатели пределов. Некоторым людям удавалось прожечь несколько кабелей.

Неоднократно искали повреждения на КЛ, не дожигая их. Можете поверить, занимаюсь этим давно.

С этим соглашусь. Но без дожига найти можно и такие случаи на редки. А вот без прожига, дожиг точно бесполезен.

у СВП-05 есть дожиг. К нам только пришла СВПА. еще не получили со склада. Наработаем отпишусь.

п.с. ну и здоровая дура (2 тачки на колесах: 1

Добрый день, а можно подробные фото выложить, желательно крупным планом и в плане цены и производителя дайте информацию, заранее спасибо.

Добрый день! С таким аппаратом кто-нибудь работал? Может есть руководство? Буду рад любой информации.

Об этом я уже догадался. РНО такой у нас найдётся. И всё больше ничего не надо? Каким образом будет происходить резонанс? Ведь у повреждённого кабеля далеко не всегда такие параметры, чтобы при прожиге наступал резонанс.

Где взять эту волшебную ручку?

Нет, я там не работаю. Работаю в электросетях.

По теме ещё может кто-нибудь сказать что-нибудь? Что ещё в комплекте должно быть к данному агрегату?

Это ясно. Не совсем понятно, каким образом аппарат входит в резонанс. Только лишь при помощи РНО?

Ладно. Вернусь из отпуска, буду экспериментировать в натуре.

Хочу заметить что и в России производят подобное оборудование, например тут: https://setech.ru/burning_device.aspx#part1 при том что установка совмещает и прожиг и дожиг и весить 45 кг.

Вот в справочнике по наладке за 1972г. попалось описание резонансного трансформатора.

Фото нет. Но могу вам сказать о наработке. Значит дура здоровая и падло тяжелая и неудобная для траспортировки в транспорте. Мощная, смалит хорошо и акустика мощная, есть выход для рефлектрометра. Если использовать в пределах одного здания то просто супер. Но грузить ее в траспорт надо 4 крепеньких парня.

П.С. прошу прощеня за то что так долго. хотелось несколько раз опробывать прежде чем отписывать.

Короче КАЭЛ-3 и старый дедушкин самодельный резонансный аппарат для наших условий больше подходит.

источник

Установки для прожига кабеля

В странах СНГ и РФ оборудование для прожига классифицируется с учетом его назначения. Рассмотрим три основных вида:

• приборы для высоковольтного варианта прожига и выполнения испытательных мероприятий. В наивысшей точке напряжение данных устройств достигает 60-70 киловольт;
• в переделах 20-25 кВт работает аппаратура, применяемая с наличием в ней одного источника с низким номинальным напряжением и несколькими – с высоким;
• появившийся при замыкании однофазного типа на одном из токопроводников контакт на оболочку разрушают агрегаты дожигающей категории. Необходимый результат достигается пропуском через поврежденное место тока до 300 Ампер.

Установка прожига кабеля УПВР-1630М (установка прожигающая)

Установка прожигающая высоковольтная УПВР-1630М предназначена для прожига дефектной изоляции высоковольтного кабеля с целью дальнейшей реализации точных методов определения места его повреждения.

Установка обеспечивает выполнение цикла прожига – дожига высоковольтного кабеля. Прожиг кабеля при помощи установки УПВР-1630М осуществляется в несколько этапов:

1. Подключается высоковольтная ступень прожига (ступень 1 – 16 кВ). В кабеле возникает пробой и начинается процесс выжигания изоляции. Оператор контролирует ход процесса по индикаторам напряжения и тока.

После переключения на ступень 2, оператор отслеживает процесс прожига кабеля по индикатору тока. При достижении максимального значения тока прожига производится переключение на ступень 3 (2,6 кВ).3. Аналогично, контролируя ток прожига, производится переключения на ступень 4 (600…700В).

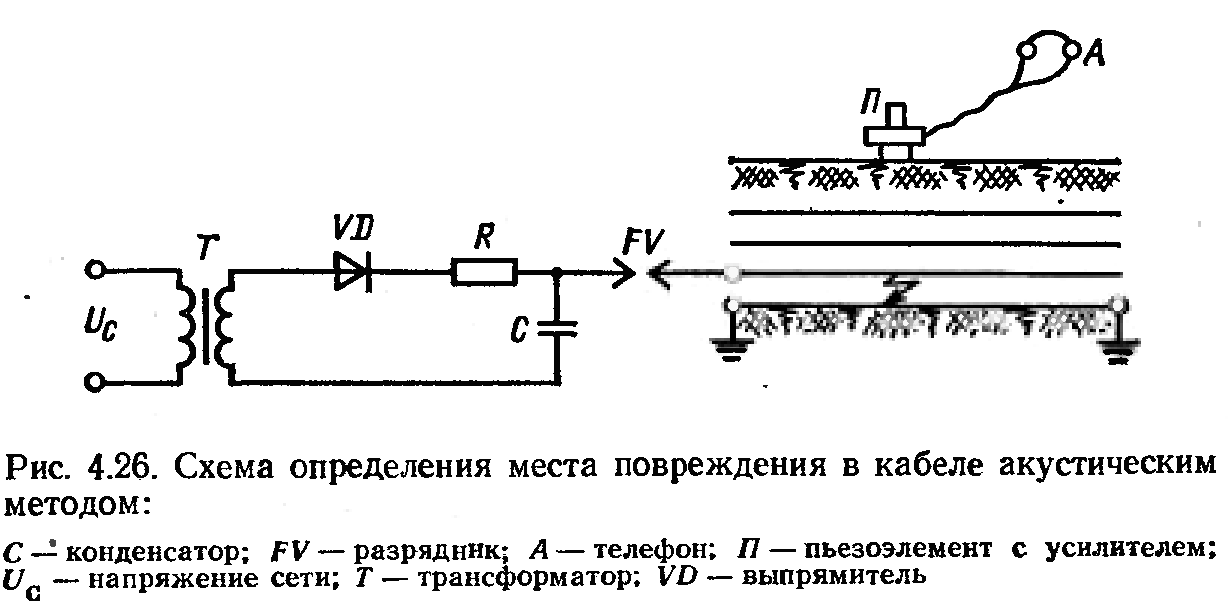

По окончании процесса прожига на данной ступени (установившийся ток КЗ около 4,5А), возможно  использование акустического метода определения места повреждения кабеля.4. Для использования индукционного метода поиска места повреждения кабеля, необходимо произвести дожиг кабеля, переключившись на ступень 5 (80В).

Достижение максимального тока дожига (около 30А) соответствует крайнему правому положению индикатора тока. Процесс закончен.5. После полного отключения установки происходит замыкание через демпфирующий резистор высоковольтного вывода на «землю» и снятие остаточного заряда с кабеля.6.

Обратите внимание

В зависимости от типа прожигаемого кабеля и характера его повреждения, прожиг можно начинать с любой ступени.7. Контроль включения ступеней прожига производится при помощи микровыключателей установленных на переключателях ступеней «по факту» срабатывания.

 Смотреть видео работы УПВР-1630М >>>

№п/п	Характеристики	Тип установки
УПВР-1630М
1	Напряжение питания	220В ±10%, 50Гц
2	Средний ток потребления из сети , А	12
3	Максимальный ток потребления (режим КЗ), А	20
4	Максимальное   напряжение на выходе, В (при U сети 220В)	16000
5	Максимальный ток   дожига, А	32
6	Ступени прожига:	Максимальное напряжение ступени в режиме ХХ,  В (при U сети 220В)	Номинальный ток в режиме КЗ, А
Ступень 1 DC	16000 ± 500	0,15 ± 0,03
Ступень 2 DC	5200 ± 150	0,3 ± 0,05
Ступень 3 DC	2600 ± 100	0,8± 0,1
Ступень 4 DC	700 ± 70	4,5± 0,4
Ступень 5 AC	80 ± 10	32 ± 3
7	Переключение ступеней	Ручное – дистанционное:  электромагнитный переключатель
8	Тип высоковольтного   трансформатора	Многоступенчатый высоковольтный трансформатор   «сухого» исполнения
9	Габаритные размеры   (силовой блок, без колесной пары), мм, не более	510х510х810
10	Масса (силовой блок), кг, не более	85
11	Варианты исполнения:
для автономной  работы:	силовой блок – транспортная тележка  + выносной пульт управления
для работы в составе   передвижной электролаборатории ПВЛ:	силовой блок + панель управления в составе  пульта  (специальное исполнение)
12	Дополнительные   возможности УПВР-1630М в исполнении для электролаборатории ПВЛ	Регулировка   напряжения прожига в пределах каждой ступени при помощи автотрансформатора,   увеличение напряжения каждой ступени на 10% (при использовании автотрансформатора 0…250В)
13	Особенности   УПВР-1630М:	При переключении ступеней снятия напряжения   заряда кабельной линии не производится. Разрыв дуги происходит только на   время переключения ступеней оператором (1…2 сек.)После полного отключения установки автоматически   производится разряд кабельной линии через демпфирующий резистор. Система ограницения мощности обеспечивает   необходимый температурный режим работы высоковольтного трансформатора   установки при указанных характеристиках ступеней прожига и тока потребления. Возможность начала работы с любой ступени   прожига (при работе с низковольтными кабелями)

ООО “ПК “ЭНЕРГО-ПРОФИЛЬ” – производитель установки УПВР-1630М оставляет за собой право вносить изменения не ухудшающие технических и эксплуатационных характеристик изделия.

Порядок выполнения

Обычно на практике встречаются либо замыкание, либо обрыв жил кабеля. Первое повреждение бывает высоко-и низкоомным. Выполнение перезвонки показывает наличие КЗ в последнем случае, а вот для первого варианта потребуется еще и процедура прожигания. Только так можно проникнуть сквозь изоляционный слой и трансформировать замыкание в низкоомное или выполнить перевод однофазного повреждения в 2-3 фазное.

На первой стадии процедура выполняется при низких показателях тока и достаточно высоком напряжении. Наблюдается пробой изоляции и методичное снижение напряжения параллельно уменьшением сопротивления в зоне дефекта. А вот показатели протекаемого тока начинают расти. На порядок с кОм до нескольких ОМ снижается сопротивление. Мощность прожига ограничивается благодаря изменению напряжения. Алгоритм процесса в различных модификациях имеет обширный диапазон и может быть использован и для переменного, и для постоянного тока.

Важные параметры прожигающих установок

Прожигающая установка состоит из нескольких высоковольтных источников и одного низковольтного. Максимальные значения тока и напряжения каждого источника называют ступенями, их количество может варьироваться от трех до шести у разных производителей (Таблица 3).Таблица 3. Основные технические характеристики прожигающих установок разных производителей

Наименование оборудования	Максимальное выходное напряжение, кВ	Максимальный выходной ток, А	Количество ступеней	Характеристики ступеней, кВ
АПУ 1-3М	24	30	4	25; 5; 1; 0,3
ВУПК-03-25	25	55	5	20; 5; 1,05; 0,4; 0,15
МПУ-3 Феникс	20	20	3	20; 5; 0,6
СВП-05Ц	25	20	3	20; 5; 1
УП-7-3М	22	65	6	22; 11; 5,5; 1,4; 0,55; 0,16
ИПК-1 (ВПУ-60+ МПУ-3 Феникс)	60	20	4	60; 20; 5; 0,6
УД-300	0,25	300	1	0,25
ВП-300	0,25	300	1	0,25

Возможность непрерывного прожигаВ процессе прожига по мере снижения напряжения пробоя осуществляется переход на следующую ступень прожигания. Как только по параметрам установки представляется возможность включить на параллельную работу (или отдельно) более мощную ступень, она включается в работу. Под более мощной ступенью понимается установка с меньшим внутренним сопротивлением и большим током.

Сравнение стоимости установок для прожига высоковольтных кабелей

В завершение статьи поговорим о таком немаловажном факторе, как стоимость оборудования. Предложений прожигающих установок на рынке не так уж много, среди них условно можно выделить три основных ценовых сегмента: низкобюджетные (Харьков, Пенза, Тула), среднебюджетные (Обнинск, Ярославль), и высокобюджетные (Германия, Австрия и прочие импортные установки)

В сегменте средне- и высокобюджетных установок производители ведут активную маркетинговую и рекламную деятельность с целью донести до потребителя информацию о выгодах приобретения той или иной модели и обосновать ее цену: участвуют в выставках, проводят технические семинары. Производители малобюджетных установок уделяют меньше внимания маркетингу и продвижению, делая ставку на ценовую доступность оборудования

Предложений прожигающих установок на рынке не так уж много, среди них условно можно выделить три основных ценовых сегмента: низкобюджетные (Харьков, Пенза, Тула), среднебюджетные (Обнинск, Ярославль), и высокобюджетные (Германия, Австрия и прочие импортные установки). В сегменте средне- и высокобюджетных установок производители ведут активную маркетинговую и рекламную деятельность с целью донести до потребителя информацию о выгодах приобретения той или иной модели и обосновать ее цену: участвуют в выставках, проводят технические семинары. Производители малобюджетных установок уделяют меньше внимания маркетингу и продвижению, делая ставку на ценовую доступность оборудования.

Надеемся, что наша статья поможет вам сделать правильный выбор.

Подразделение аналитики и маркетинга ООО «ЭЛЕКТРОНПРИБОР»

источник

Захват кабеля

Для захвата конца кабеля при тяжении, можно использовать два приспособления:

чулок изготовленный из стальных проволок

клиновой захват

Клиновой захват цепляется за оголенную токоведущую жилу. Прокладка кабеля в трубах с его использованием запрещена. Дело в том, что в трубах, зачастую встречаются остатки воды.

Они там появляются в результате промывки, после проколов под землей.

Кроме того, при дождливой погоде, также запрещено протягивать кабель СПЭ с помощью клинового захвата.

Поэтому в 90% случаев используется чулок. Сначала на конец КЛ устанавливается капа, а уже затем, на нее одевается сам чулок.

Поверх чулка наносится несколько витков бандажей. Бандажи выполняются либо медной, либо стальной (не магнитной) проволокой. Количество бандажей – минимум 5шт.

При протяжке, несколько из них могут разрушиться. Остальные должны удержать чулок в натянутом состоянии. Поставите меньше, они все оборвутся и кабель у вас при прокладке, может застрять посередине трубы.

Придется вытягивать его обратно, перетаскивать трос и начинать все по новой.

Есть специальные чулки, предназначенные для закрепления одновременно на трех однофазных кабелях. Правда, у вас должна иметься возможность протягивать три фазы СПЭ одновременно.

Правило ограничивающее такой монтаж – не более двух поворотов по трассе, с углом максимум в 30 градусов.

Еще имеются промежуточные чулки. Они представляют из себя разъемную сетку, которая накладывается на кабель. Далее все это скрепляется тросом, вплетенным в эту сетку.

Такой крепежный захват можно одевать в любом месте кабеля без риска его повреждения. Применяется это для установки в середине КЛ вспомогательной лебедки, с целью соблюдения допустимых усилий тяжения.

Аппараты для прожига кабеля

Прожиг кабеля – это процесс преобразования специальными приборами однофазных, высокоомных повреждений на изоляционном покрытии кабелей в трех, двухфазные низкоомные с формированием в месте повреждения целостности металлического моста. В идеале при прожиге кабеля можно достигнуть замыкания жилы на жилу, благодаря чему будет легче обнаружить место повреждения. Для прожига кабеля используют прожигающие установки, аппараты и другие приборы.

Установки для прожига кабеля

На сегодняшний день существует много различных установок, аппаратов и приспособлений для осуществления прожига кабеля. Одними из самых распространенных, являются следующие:

І. Установка прожигающая УП-7-3М;

ІІ. Установка для испытания и прожига изоляции силовых кабелей АИП-70.

Установка прожигающая УП-7-3М

Установка для прожига кабеля УП-7-3М предназначена для использования при преобразовании заплывающих или высокоомных повреждений на силовых кабелях с напряжением в диапазоне от 0,4 кВ до 35 кВ в низкоомные, чтобы создать специальные условия для:

— определения местонахождения дефекта в силовом кабеле импульсным методом;

— определения места нахождения неисправностей при помощи звукочастотных установок.

Установка для испытания и прожига изоляции силовых кабелей АИП-70

Данная установка предназначена для проведения испытаний прочности изоляции на силовых кабелях и твердых диэлектриках, при помощи выпрямленного напряжения, переменного напряжения и предварительного прожига дефектной изоляции силовых кабелей. В случае возникновения повреждений в муфтах или же заплывающих пробоев изоляции, становится недостаточной величина пробивного напряжения прожигающих блоков. При использовании установки АИП-70 можно повысить напряжения до состояния пробоя и при этом снизить уровень сопротивления до значения, при котором будет возможным использование более мощного прожигающего блока.

АППАРАТ ПРОЖИГА КАБЕЛЯ АПУ 1-3М

Аппарат прожига кабеля АПУ 1-3М предназначен для прожига дефектной изоляции в случае необходимости обнаружения места повреждения путем снижения уровня переходного сопротивления изоляционного покрытия.

Изоляционное покрытие в месте предполагаемого повреждения прожигается до уровня, при котором можно будет воспользоваться более точными методами обнаружения и распознавания дефектов. Данный аппарат можно использовать как в стационарных условиях, так и в составе передвижных электротехнических лабораторий для испытания кабеля. Аппарат АПУ 1-3М нужно использовать при низкой температуре окружающей среды.

Прибор АПУ 1-3М хорошо подходит для эксплуатации на промышленных предприятиях, которые имеют в личном использовании электрические сети под рабочим напряжением в диапазоне от 0,4 кВ до 10 кВ. Кроме этого его часто используют совместно со стационарной установкой крупного распределительного устройства. Аппарат прожига кабеля АПУ 1-3М изготовлен в Российской Федерации.

Гарантийный строк обслуживания данного аппарата – один год.

ДОПУСТИМОЕ СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ КАБЕЛЯ

Для проведения контроля над техническим состоянием изоляционного покрытия кабелей, нужно периодически проводить замеры уровня сопротивления и сравнивать данные со стандартами под различные типы изоляции.

1. Для абонентских, кабельных линий связи нужно использовать нормы сопротивления, которые описаны в ОСТ 45.82-96
2. Для телефонных линий связи нужно использовать нормы сопротивления, которые описаны в ОСТ 45.36-97;
3. Для ЛЭП нужно использовать нормы сопротивления, которые описаны в ОСТ 45.01-98;
4. Для кабельных линий связи с металлическими жилами внутри нужно использовать нормы сопротивления, которые описаны в ОСТ 45-83-96.

Допустимый уровень сопротивления изоляционного покрытия кабеля должен находится на уровне не менее 100 кОм-км. Для элементов кабельных линий ГТС предусмотрены следующие нормы электрического сопротивления:

• между жилами кабеля сопротивление находится на уровне 10000 МОм-км;
• между жилами кабелей телефонных линий сопротивление находится на уровне 1000 МОм-км;
• между заземлением и экраном сопротивление находится на уровне 5 МОм-км;
• между экраном и броней сопротивление находится на уровне 5 МОм-км;

Если при проверке состояния изоляционного покрытия обнаружены отклонения уровня сопротивления заданным значениям нужно, проверить изоляцию по всему силовому кабелю.
