Причины возникновения обрыва нуля
Причин достаточно много — это обрыв нейтрали на подстанции, в домовых и подъездных щитах, неопытность электриков, отсутствие обслуживания электросетей и далее. Основной причиной обрыва нейтрали — это некачественное крепление провода.
При слабом креплении нейтрали провод нагревается, окисляется (что увеличивает сопротивление перехода нейтраль — корпус) и перегорает. Также возможно обгорание нейтрали при использовании больших номиналов предохранителей.
Нередко обрывается нейтраль при сильных порывах ветра, обледенений, ремонтных работах и т. д. Как видно имеется масса причин обрыва нейтрали. Чтобы избежать последствий от этой неисправности нужно выбрать правильный вариант защиты.
Способы защиты от обрыва ноля
Для уменьшения потенциала на нулевом проводнике и соответственно, ради увеличения эффективной разницы между штатным фазным напряжением сети и нулем применяют многократное повторное заземление совмещенного ноля. Эта мера также предназначена для уменьшения негативных последствий для потребителей вследствие обрыва нулевого проводника в сети электроснабжения.
Стрелкой указано повторное заземление ноля (PEN) на опоре воздушной линии
К сожалению, во многих провинциальных регионах, особенно в сельской местности, сопротивление повторного заземления оказывается недостаточным для надежной защиты от превышения напряжения, возникающего при обрыве нулевого провода. К тому же, на воздушных линиях сети энергоснабжения, преобладающих в сельской местности, обрыв нуля происходит гораздо чаще, чем в городских подземных или скрытых (защищенных) линиях электросети.
Обычный потребитель может влиять на качество электропитания на вводе лишь при помощи юридических инструментов – жалоб, петиций, судовых исков, и т д. Но в домашней сети, сохранить приемлемый уровень качества электроэнергии можно при помощи стабилизаторов. а обезопаситься при аварийных ситуациях получиться, применив реле напряжения или обладающие дополнительными функциями дифавтоматы.
Закон Джоуля — Ленца
Токи Фуко. Вихревые токи и их применение
МТЗ линии 6-35 кВ
Я уже рассматривал МТЗ, но, повторение — мать ученья. Максимальная токовая защита с выдержкой времени выступает в качестве первой ступени трехступенчатой защиты линии. Для расчета необходимо рассчитать ток срабатывания защиты, ток уставки, выдержку времени и отстроиться от соседних защит.
1) На первом этапе определяем ток срабатывания защиты с учетом токов самозапуска и других сверхтоков, которые протекают при ликвидации КЗ на предыдущем элементе:
в данной формуле мы имеем следующие составляющие:
Iс.з.
— ток срабатывания защиты 2РЗ, величина, которую мы и определяем
kн
— коэффициент надежности, который на самом деле можно считать скорее коэффициентом отстройки для увеличения значения уставки; для микропроцессорных равен 1,05-1,1, для электромеханических 1,1-1,4.
kсзп
— коэффициент самозапуска, его смысл в том, что при КЗ происходит просадка напряжения и двигатели самозапускаются. Если нет двигателей 6(10) кВ, то коэффициент принимается 1,1-1,3. Если нагрузка есть, то производится расчет при условии самозапуска ЭД из полностью заторможенного состояния. Коэффициент самозапуска определяется, как отношение расчетного тока самозапуска к максимальному рабочему току. То есть зная ток самозапуска, можно не узнавать максимальный рабочий ток, хотя без этого знания не получится рассчитать ток самозапуска — в общем, сократить формулу не удастся особо.
kв
— коэффициент возврата максимальных реле тока; для цифровых — 0,96, для механики — 0,65-0,9 (зависит от типа реле)
Iраб.макс.
— максимальный рабочий ток с учетом возможных перегрузок, можно узнать у диспетчеров, если есть телефон и полномочия. Для трансформаторов до 630кВА = 1,6-1,8*Iном, для трансформаторов двухтрансформаторных подстанций 110кВ = 1,4-1,6*Iном.
2) На втором этапе определяем ток срабатывания защиты, согласуя защиты Л1 и Л2:
Iс.з.посл.
— ток срабатывания защиты 2РЗ
kн.с.
— коэффициент надежности согласования, величина данного коэффициента от 1,1 до 1,4. Для реле РТ-40 — 1,1, для РТВ — 1,3…1,4.
kр
— коэффициент токораспределения, при одном источнике питания равен единице. Если источников несколько, то рассчитывается через схемы замещения и сопротивления элементов.
Первая сумма в скобках
— это наибольшая из геометрических сумм токов срабатывания МТЗ параллельно работающих предыдущих элементов.Вторая сумма — геометрическая сумма максимальных значений рабочих токов предыдущих элементов, кроме тех, с которыми происходит согласование.
3) На третьем этапе выбираем наибольший из токов, определенных по условиям 1) и 2) и рассчитываем токовую уставку:
kсх
— коэффициент схемы, данный коэффициент показывает во сколько раз ток в реле больше, чем ток I2 трансформатора тока при симметричном нормальном режиме работы; при включении на фазные токи (звезда или разомкнутая звезда) равен 1, при включении на разность фазных токов (треугольник) равен 1,73.
nт
— коэффициент трансформации трансформатора тока.
4) Далее определяется коэффициент чувствительности, который должен быть больше или равен значения, прописанного в ПУЭ.
Отношение минимального тока, протекающего в реле, при наименее благоприятных условиях работы, к току срабатывания реле (уставке). Для МТЗ значение kч должно быть не менее 1,5 при кз в основной зоне защиты и не менее 1,2 при кз в зонах дальнего резервирования.
5) Определяемся с уставкой по времени
Смысл уставок по времени в следующем: если у нас КЗ как на рисунке выше, то сначала должен отключиться выключатель Л1 (находящийся ближе к КЗ), это необходимо, чтобы оставить в работе неповрежденные участки системы.
То есть tс.2рз=tс.1рз+dt
, где дельта t — ступень селективности. Эта величина зависит от быстродействия защит (в частности точности работы реле времени) и времени включения-отключения выключателей.
Если предыдущая РЗ является токовой отсечкой или же РЗ выполнена на электронных (полупроводниковых) реле — dt можно принять 0,3с. Если же в РЗ используются электромеханические реле, то dt может быть 0,5…1,0. Для различных реле эта величина может доходить до нескольких секунд.
Как было написано выше, особенностью МТЗ является накапливание выдержек времени от элемента к элементу. И чем больше величина dt, тем большей будет отдаленная уставка. Для решения этой проблемы следует устанавливать цифровые РЗ (dt=0,15…0,2с) и одинаковые выключатели. Ведь, если выключатели одного типа, то и время срабатывания у всех одинаковое. А если, оно невелико, то и суммарная величина будет мала.
В общем выбор мтз состоит из трех этапов:
- несрабатывание 2РЗ при сверхтоках послеаварийных режимов
- согласование 2РЗ с 1РЗ
- обеспечение чувствительности при КЗ в конце Л1(рабочая зона) и в конце Л2 (зона дальнего резервирования)
Как это работает
Принцип работы ТЗНП заключается в отключении коммутационной аппаратуры в случае однофазных замыканий с определенной выдержкой времени. Задержка времени нужна для организации селективности защит на разных трансформаторных подстанциях.
Пример схемы токовой защиты нулевой последовательности изображен на рисунке ниже:

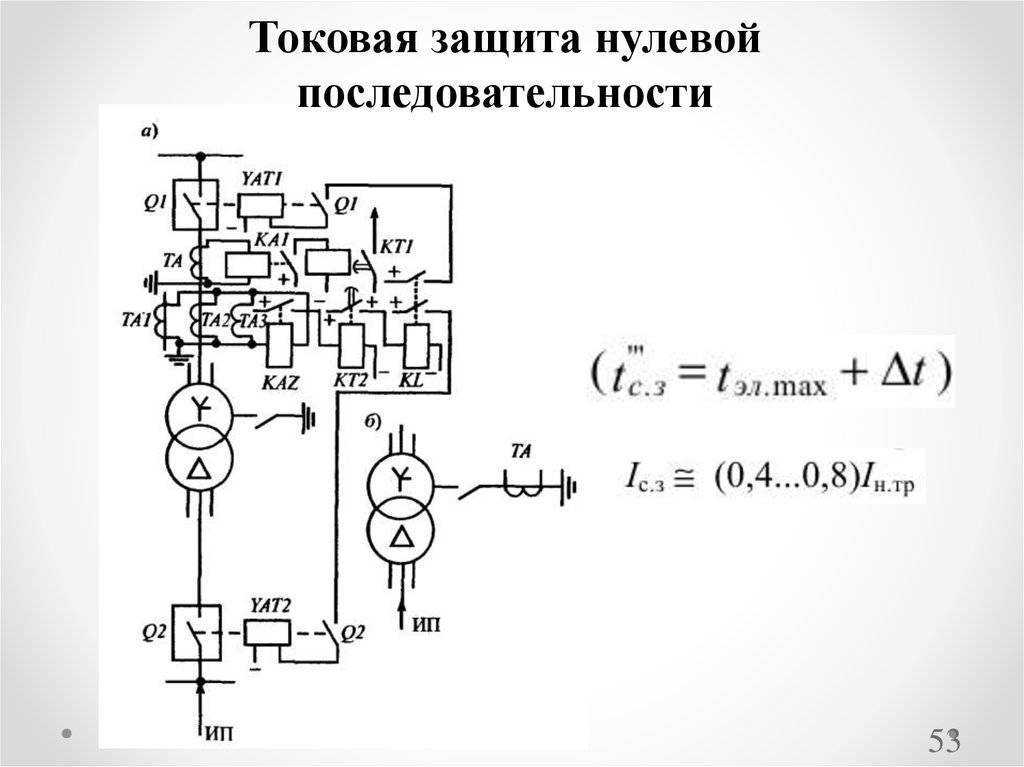

В ней используется токовое реле КА и реле мощности KW. Для контроля тока по фазам в ТЗНП используются трансформаторы тока (ТТ). Это специальные измерительные трансформаторы надеваются на шину или провод. На его обмотках наводится ЭДС пропорциональное току, протекающему через жилу или шину.
Одним из главных условий корректной работы ТЗНП является то, чтобы у ТТ были одинаковые кривые намагничивания. Это значит, что они должны быть не просто одинаковы по входным и выходным характеристикам, но и быть одной марки. Кроме того, стоит отметить, что погрешности их выходных параметров не должны быть больше 10 процентов. Их вы видите на картинке ниже.
Чтобы получить токи выведенной из баланса системы сигнал пропускают через фильтр. В реальном применении соединяют обмотки трансформаторов между собой. Это называют фильтром токов нулевой последовательности.
В нормальном состоянии электросети токи нулевой последовательности равны нулю, соответственно Iвыходные фильтра ТЗНП тоже равны нулю. В аварийном режиме, при КЗ, выходной ток отличен от нуля. Остальные части ТЗПН настраиваются таким образом, чтобы исключить ложные срабатывания под определенный ток КЗ.
Если ранее токовая защита нулевой последовательности представляла собой релейные схемы, то в настоящее время выпускаются микропроцессорные терминалы для защитных цепей. То есть, современная ТЗНП может выполняться на микроконтроллерных схемах.
Рассмотренная система используется в качестве резервной защиты. Благодаря её свойствам можно достичь селективность срабатывания, где РЗиА каждой последующей ТП срабатывает быстрее, чем на предыдущей. Защита нужна чтобы минимизировать дальнейшие повреждения ЛЭП, трансформаторов, генераторов, а также, чтобы обезопасить окружающую среду и людей, которые могут попасть в опасную зону.
Напоследок рекомендуем просмотреть полезное видео по теме статьи:
Разница между нулевым защитным и рабочим проводниками
Прежде чем приступать к выполнению работ, важно ознакомиться с особенностями и характеристиками проводников, провести сравнительный анализ
| Наименование | Описание |
| N – нулевой рабочий провод | Вместе с фазным проводом принимает участие в непрерывном и беспрепятственном обеспечении электропитанием бытовой техники и прочих электрических приборов. По нему постоянно протекает рабочий ток. |
| РЕ – нулевой защитный провод | Не принимает участия в обеспечении электрических приборов и бытовой техники электричеством. Основная задача – защита от косвенного взаимодействия в сетях с глухозаземленной нейтралью. |
Выбор уставок для ТЗНП
Для обеспечения ступенчатого принципа вывода линии, токовая защита, контролирующая появление нулевой последовательности в цепях, должна соответствовать селективности срабатывания. Здесь под селективностью понимается последовательное отключение определенных участков цепи, в зависимости от их значимости, с целью определения места повреждения или выделения поврежденного промежутка. Для этого выбираются соответствующие уставки срабатывания по времени для защиты. Рассмотрите пример выбора уставок на такой схеме.
Пример выбора уставок
Как видите, ТЗНП в данном случае отстраивается по тому же принципу, что и максимальная токовая защита, но с меньшей величиной выдержки времени. В этом примере каждая последующая ступень защиты выдерживает временную задержку на промежуток Δt больше, чем предыдущая. То есть время срабатывания первой токовой отсечки, в сравнении со второй будет рассчитываться по формуле: t1 = t2+ Δt. А время срабатывания второй по отношению к третей будет составлять t2 = t3+ Δt. Таким образом каждое последующее реле выполняет функцию резервной защиты.
Такая система ступенчатых защит позволяет минимизировать дальнейший переход повреждения на другие участки сети и силовое оборудование. А также помогает вывести из-под угрозы персонал, обслуживающий эти устройства. Главное требование к токовой защите – предотвращение ложных коммутаций по отношению к соответствующей зоне срабатывания.

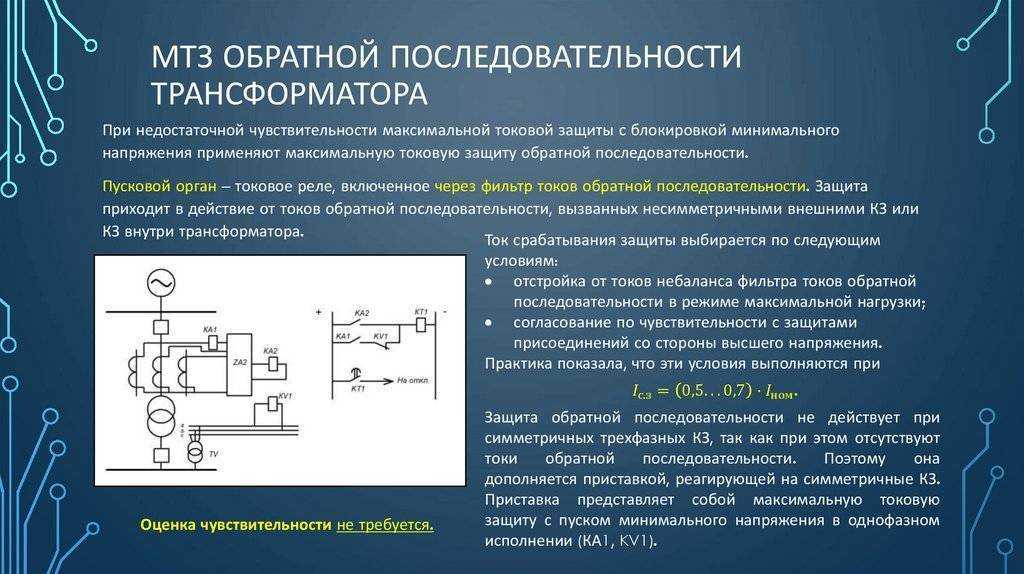

Что является источником токов обратной и нулевой последовательностей?
Ток нулевой последовательности это:
Сумма мгновенных значений токов трех фаз трехфазной системы Система нулевой последовательности существенно отличается от прямой иобратной тем, что отсутствует сдвиг фаз. Нулевая система токов по существу представляет три однофазныхтока, для которых три провода трехфазной цепи представляют прямой провод, а обратным проводом служитземля или четвертый (нулевой), по которому ток возвращается.
Составляющие обратной последовательности (ток, напряжение) возникают при появлении в сети любой не симметрии (обрыв фазы, включение несимметричной нагрузки, однофазное илидвухфазноеКЗ). Составляющие нулевой последовательности появляются при обрыве одной или двух фаз, однофазном или двухфазном КЗ на землю. ( при межфазных замыканиях без земли, составляющие равны нулю) Ток обратной последовательности, как известно из , появляется при любом несимметричном, а кратковременно и при трехфазном КЗ. Ток нулевой последовательности используется для повышения чувствительности пуска ВЧ-передатчика при КЗ на землю, а пусковое реле фазного тока КА — при симметричных КЗ
Практически ток нулевой последовательности получают соединением вторичных обмоток трансформаторов тока в фильтр токов нулевой последовательности (рис. 7.11). Из схемы видно, что ток в реле КА равен геометрической сумме токов трех фаз:Ток в реле появляется только при однофазном или двухфазном КЗ на землю. Короткие замыкания между фазами являются симметричными системами, и соответственно этому ток в реле Iр=0 .
Зёх фазный ток — это когда фазы а,в,с отстоют друг от друга на 120градусов. Когда три фазы повёрнуты в 1 сторону — ток нулевой последовательности. Такое возникает при однофазных замыканиях на землю в сетях с заземлённой нейтралью. Поэтому применяются ТЗНП — токовые защиты нулевой последовательности для защиты от замыканий на землю — появился ток нулевой последовательности, значит есть замыкание на землю, защита срабатывает. . Токи обратной последовательности — это когда нарушен порядок чередования фаз. Возникают при межфазных замыканиях, для зашиты применяю ТЗОП — токовые защиты обратной последовательности. В двух словах так. Составляющие обратной последовательности (ток, напряжение) возникают при появлении в сети любой не симметрии (обрыв фазы, включение несимметричной нагрузки, однофазное или двухфазное КЗ).
Составляющие нулевой последовательности появляются при обрыве одной или двух фаз, однофазном или двухфазном КЗ на землю. ( при межфазных замыканиях без земли, составляющие равны нулю) Токи нулевой последовательности по существу являются однофазным током, разветвленным между тремя фазами и возвращающимся через землю и параллельные ей цепи. В силу этого, путь циркуляции токов нулевой последовательности резко отличен от пути, по которому проходят токи прямой или обратной последовательности Для практической реализации метода симметричных составляющих необходимо составлять три схемы замещения: прямой, обратной и нулевой последовательностей. Конфигурация этих схем и параметры их элементов в общем случае не одинаковы.
Схема прямой последовательности является той же, что и для расчета тока трехфазного замыкания. Из этой схемы находят результирующую ЭДС и результирующее сопротивление прямой последовательности: и . Началом этой схемы являются точки нулевого потенциала источников питания, концом – место короткого замыкания, к которой приложено напряжение прямой последовательности . Составляющие обратной последовательности возникают при появлении в сети любой несимметрии: однофазного или двухфазного короткого замыкания, обрыва фазы, несимметрии нагрузки.
Составляющие нулевой последовательности имеют место при замыканиях на землю (одно- и двухфазных) или при обрыве одной или двух фаз. В случае междуфазного замыкания составляющие нулевой последовательности(токи и напряжения) равны нулю.
Этот метод используют многие устройства РЗиА. В частности, принцип работы трансформатора тока нулевой последовательности основан на сложении значений тока во всех трех фазах защищаемого участка. В нормальном(симметричном) режиме сумма значений фазных токов равна нулю. В случае возникновения однофазного замыкания, в сети появятся токи нулевой последовательности и сумма значений токов в трех фазах будет отлична от нуля, что зафиксирует измерительный прибор (например, амперметр), подключенный ко вторичной обмотке трансформатора тока нулевой последовательности.
Для трехфазных транспозированых ЛЭП результат этого преобразования — точная матрица собственных векторов (матрица модального преобразования). Она одинакова как для тока, так и для напряжения.
Токовая защита нулевой последовательности: принцип действия и применение
В высоковольтных сетях из-за каких-либо повреждений может нарушаться нормальная работа электроустановок. Достаточно частое повреждение – замыкание на землю, при котором возникает угроза как человеческой жизни за счет растекания потенциала, так и оборудованию за счет нарушения симметрии в сети. Чтобы предотвратить возможные последствия от таких повреждений на подстанциях и в других устройствах применяют токовую защиту нулевой последовательности (ТЗНП).
Что такое нулевая последовательность?
Преимущественное большинство сетей получают питание по трехфазной системе. Которая характеризуется тем, что напряжение каждой фазы смещено на 120º.
Рис. 1. Форма напряжения в трехфазной сети
Как видите из рисунка 1 на диаграмме б) показана работа сбалансированной симметричной системы. При этом если выполнить геометрическое сложение представленных векторов, то в нулевой точке результат сложения будет равен нулю. Это означает, что в системах 110, 10 и 6 кВ, для которых характерно заземление нейтралей трансформаторов, при нормальных условиях работы, какой-либо ток в нейтрали будет отсутствовать. Также следует отметить, что геометрически смена фаз может подразделяется на такие виды:
- прямой последовательности, при которой их чередование выглядит как A – B – C;
- обратной последовательности, при которой чередование будет C – B – A;
- и вариант нулевой последовательности, соответствующий отсутствию угла сдвига.
Для первых двух вариантов угол сдвига будет составлять 120º.
Рис. 2. Прямая, обратная и нулевая последовательность
Посмотрите на рисунок 2, здесь нулевая последовательность, в отличии от двух других, показывает, что векторы имеют одно и то же направление, но их смещение в пространстве между собой равно 0º. Подобная ситуация происходит при однофазном кз, при этом токи двух оставшихся фаз устремляются в нулевую точку. Также эту ситуацию можно наблюдать и при междуфазных кз, когда две из них, помимо нахлеста, попадают еще и на землю, а в нуле будет протекать ток лишь одной фазы.
При возникновении трехфазных кз в нейтрали обмоток ток не будет протекать, несмотря на аварию. Потому что токи и напряжения нулевой последовательности по-прежнему будут отсутствовать. Несмотря на то, что фазные напряжения и токи в этой ситуации могут в разы возрасти, в сравнении с номинальными.
Принцип работы ТЗНП
Практически все релейные защиты, действие которых отстраивается от появления токов нулевой последовательности, имеют схожий принцип. Рассмотрите вариант такой схемы, демонстрирующей действие защиты.

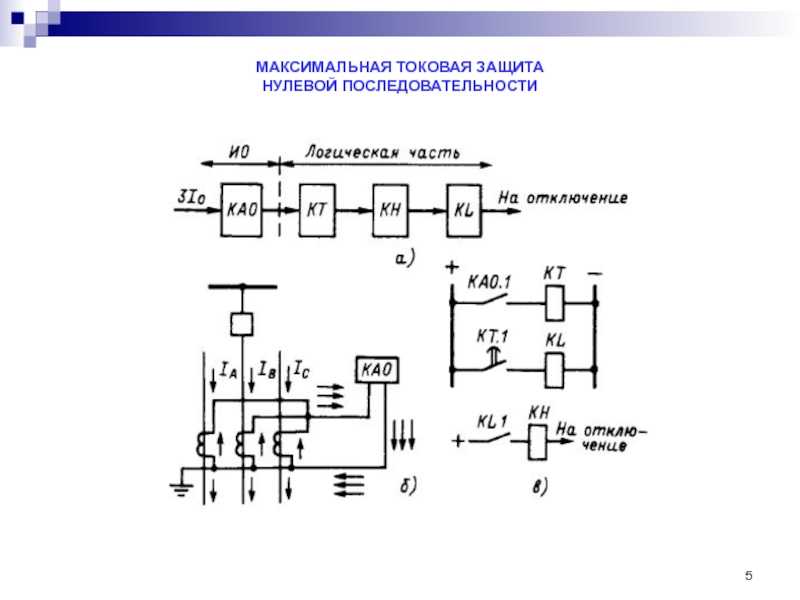

Принципиальная схема простейшей ТЗНП
Здесь представлен вариант включения реле тока Т, которое подключается ко вторичным обмоткам трансформаторов тока (ТТ), собранных в звезду. В данной ситуации нулевой провод от звезды обмоток трансформаторов отфильтровывает составляющие нулевой последовательности, в случае их возникновения.
При условии, что система работает симметрично, обмотки реле Т будут обесточенными. А при условии, что в одной из фаз произойдет замыкание на землю, ТТ отреагирует на это, из-за чего по нулевому проводу потечет ток. Это и будет та самая составляющая нулевой последовательности, из-за которой произойдет возбуждение обмотки реле Т.
После чего происходит выдержка времени, определяемая параметрами реле В. При истечении установленного промежутка времени токовая защита посылает сигнал на соответствующую коммутационную установку У. Которая и производит отключение трехфазной сети. Более сложные варианты схемы могут включать и реле мощности, которое позволяет отлаживать работу защиты по направлению.
В случае междуфазных повреждений симметрия не нарушиться, а лишь измениться величина токов. А ТТ будут продолжать компенсировать токи, стекающиеся в нулевой провод. Преимущество такой схемы заключается в том, что при максимальных рабочих токах, все равно не будет срабатывать защита, поскольку будет сохраняться симметрия.
Но при существенном отличии в магнитных параметрах измерительных трансформаторов, произойдет дисбаланс в системе, и по нулевому проводнику будет протекать ток небаланса. Что может обуславливать ложные срабатывания токовой защиты даже в тех сетях, где соблюдается номинальный режим питания.
Правила подборки трансформаторов тока.
С целью снижения небаланса, влияющего на правильность срабатывания токовой защиты, подбирают такие ТТ, у которых вторичные токи не создадут перетоков. Для чего они должны соответствовать таким требованиям:
- Обладать идентичными кривыми гистерезиса;
- Одинаковая нагрузка вторичных цепей;
- Погрешность на границе участков сети не должна превышать 10%.
Терминал «ТОР 300 РЗТ 52Х»
| Цепи тока | IA,ВН, IB,ВН, IC,ВН – фазные токи стороны ВН
3I0,ВН – ток нулевой последовательности стороны ВН |
| Цепи напряжения | UAВ,СН, UBС,СН – линейные напряжения стороны СН
UAВ,НН1, UBС,НН1 – линейные напряжения стороны НН1 UAВ,НН2, UBС,НН2 – линейные напряжения стороны НН2 |
| Цепи постоянного тока и напряжения | IЭМО1, IЭМО2, IЭМВ – постоянные токи электромагнитов
UЭМ1, UЭМ2 – постоянные напряжения электромагнитов |
| Дискретные входы | 53 шт. |
| Выходные реле | 53 шт. |
Терминал обеспечивает осциллографирование с частотой дискретизации до 2000 Гц и хранение в энергонезависимой памяти до 200 записей.
Релейная защита и автоматика систем электроснабжения
Газовая защита
Обеспечивается действие от сигнальной и отключающей ступеней газовой защиты бака трансформатора и газовой защиты (струйного реле) бака РПН. Реализован контроль изоляции цепей газовой защиты с помощью РКТУ с действием на сигнализацию, предусмотрена возможность блокирования действия на отключение от неисправной газовой защиты. Обеспечивается минимальная длительность отключения от газовой защиты для исключения влияния дребезга контакта.
Отключающая ступень газовой защиты может быть переведена на сигнал с помощью оперативного переключателя, сигнальная ступень – на отключение с помощью программной накладки.
УРОВ ВН
Устройство резервирования отказов выключателя ВН выполнено с контролем по току с использованием реле тока с малым временем возврата (не более 20 мс). При отказе выключателя УРОВ ВН осуществляет действие на отключение смежных выключателей через цепи ДЗШ. Предусмотрена возможность выполнения УРОВ с автоматическим действием на свой выключатель (действие «на себя») для проверки его исправности, или с контролем действия на электромагнит отключения по факту пропадания сигнала РПВ из автоматики управления выключателя.
ТЗНП ВН
Токовая защита нулевой последовательности стороны ВН выполнена ненаправленной и действует на отключение через четыре выдержки времени: на отключение смежного трансформатора с разземленной нейтралью, деление ШСВ/СВ, отключение своего выключателя ВН и трансформатора со всех сторон. Предусмотрена ступень для отключения выключателя ВН при работе трансформатора с разземленной нейтралью, ввод данной ступени производится автоматически по факту отсутствия тока нулевой последовательности в нейтрали «своего» трансформатора и наличия его в нейтрали смежного трансформатора, а также пуска реле тока обратной последовательности ВН.
МТЗ ВН
Максимальная токовая защита стороны ВН выполнена с пуском по напряжению сторон СН, НН1 и НН2 и действует на отключение трансформатора со всех сторон. Предусмотрено включение реле тока МТЗ ВН на разность токов фаз. МТЗ ВН имеет до трех ступеней, одна из которых может использоваться в качестве токовой отсечки.
Основные и резервные защиты: мифы и реальность
Автоматика управления выключателем
- трёхфазное автоматическое повторное включение присоединения и шин с контролем и улавливанием синхронизма;
- включение выключателя от ключа управления и по логике АПВ;
- отключение выключателя от ключа управления и от защит (через ЭМО 1 и ЭМО 2);
- подхват отключения выключателя при протекании тока в ЭМО;
- подхват включения выключателя при протекании тока в ЭМВ.
Защиты выключателя
Защита на токах нулевой последовательности
Но при наличии замыкания на землю нулевая последовательность токов выходит из равновесия. Появляется результирующий ток, на который и реагирует релейная защита.
На ЛЭП — 110 кВ это выполнить невозможно и токи замыкания на землю определяются по другому принципу. Для этого на обычных трансформаторах тока, использующихся для релейной защиты, выделяется отдельная обмотка на каждой фазе. Обмотки фаз соединяются между собой последовательно особым способом: начало следующей соединяется с концом предыдущей. В эту же цепь включаются и токовые обмотки реле.
Обычно защищаемый участок разделяется на участки (зоны), примерно, как у дистанционной защиты. Сама защита выполняется многоступенчатой. Ток срабатывания первой ступени максимальный, выдержка времени – минимальна или равна нулю. Следующая ступень срабатывает при меньшем токе, но с большей выдержкой по времени. И так далее.
На другом конце линии установлена такая же защита. А линий может быть много. Наличие ступеней позволяет обеспечить отключение именно участка с повреждением, а также – резервировать другие защиты в случае их отказа.
Сигнализация о замыкании на землю
В сетях 6-10 кВ, где нейтраль изолирована, работа с «землей» возможна некоторое время. Но замыкание нужно активно искать. И чем раньше начнется поиск, тем лучше.
В сети без повреждений все они показывают одинаковую величину. Стоит случиться однофазному замыканию, как показания вольтметра поврежденной фазы снизятся. Вольтметр покажет ноль при полном устойчивом КЗ. Так определяется фаза с повреждением.
Но, чтобы взглянуть на вольтметры, нужно сгенерировать предупредительный сигнал.
При его срабатывании зажигается табло, привлекающее к себе внимание. Величину 3Uo принято регистрировать с помощью самопишущих приборов, а также она обязательно записывается аварийными осциллографами или микропроцессорными терминалами в момент любой аварии, даже не связанной с замыканиями на землю. Величину 3Uo принято регистрировать с помощью самопишущих приборов, а также она обязательно записывается аварийными осциллографами или микропроцессорными терминалами в момент любой аварии, даже не связанной с замыканиями на землю
Величину 3Uo принято регистрировать с помощью самопишущих приборов, а также она обязательно записывается аварийными осциллографами или микропроцессорными терминалами в момент любой аварии, даже не связанной с замыканиями на землю.
Отключать разъединитель дугогасящей катушки запрещено при наличии «земли» в сети. Для этого рядом с коммутационным устройством устанавливается индикаторная лампа, либо блок-замок рукоятки блокируется при наличии 3Uo системой автоматики.
