Делаем правильное заземление в частном доме своими руками: инструкция от а до я

Отдельно о заземлении некоторых агрегатов

В частном доме есть некоторые мощные приборы, потребляющие большие объемы электроэнергии и представляющие повышенную опасность

Важно выполнить правильное заземление этих агрегатов, чтобы обезопасить себя и своих близких

Газовый и электрический котел

К вопросу заземления газового котла в частном доме следует подойти со всей ответственностью. В противном случае вы можете не только лишиться автоматики, очень чувствительной к резкому изменению напряжения, но и рискуете жизнью, так как газ может взорваться от любой искры.

Не расслабляйтесь, если инспектор газовой службы не потребовал от вас установки заземлителя. Это строго не предписано правилами. Позаботьтесь о собственной безопасности, не дожидаясь неприятных последствий.

Схема для газового котла

Для котла можно использовать самодельный контур, о котором мы уже говорили или приобрести готовый комплект.

Статья по теме:

Водонагреватель

Самой распространенной ошибкой в заземлении водонагревателя является подключение его к фазному проводу в розетке. Это грозит аварийным выбиванием фазы. Предотвратить последствия такого отключения может только автоматическое устройство, но оно установлено не на всех агрегатах.

Считается, что подсоединение заземляющих контактов к контуру в земле приводит к преждевременной коррозии корпуса водонагревателя, но тут из двух зол выбирают меньшее. Специалисты рекомендуют одновременно с контуром заземления монтировать с водонагревателем и устройство защитного отключения.

Как заземлить водонагреватель в частном доме в следующем видеоматериале:

Watch this video on YouTube

Статья по теме:

Розетка

Заземление розеток – способ обезопасить все остальные электроприборы в доме. Позаботиться о безопасности жилища следует еще в момент прокладки проводки. Для этого используют трехжильный провод, в котором находятся «ноль» «фаза» и «земля». Очень удобно, если провода будут иметь оплетку разного цвета, это значительно облегчает монтаж.

Современные производители выпускают розетки, в которых трудно что-то перепутать. На всех клеммах стоят четкие обозначения, так что подключить розетку может даже новичок.

Как заземлить розетку в частном доме в видео инструкции:

Watch this video on YouTube

Заземление частного дома.

Проводить заземление частного дома требуется при выполнении монтажа новой или реконструкции старой электропроводки, чтобы создать все условия для электробезопасности. Проведение монтажа заземления не составит особых затруднений в частном доме, по сравнению с проведением монтажа заземления в многоэтажных домах.

В частном доме контур заземления состоит из вертикальных заземлителей, вбитых в почву и соединяющихся между собой горизонтальными заземлителями, а также заземляющего проводника, соединяющего с электрощитом контур заземления.

Для расчёта сопротивления проводника вы можете воспользоваться калькулятором расчета сопротивления проводника.

Обычно вертикальные заземлители применяют в виде стального уголка, который имеет размеры 50×50х5 мм. Полосовая сталь размером 40×4 мм, подойдет для горизонтальных заземлителей. Для заземляющего проводника материалом служит круглая сталь с сечением 8-10 мм2. Материал для заземлителей и заземляющих проводников, а также их более точные размеры, можно найти ПУЭ-7, раздел 1.7.

В качестве заземлителей или заземляющих проводников запрещается использование арматуры. Объясняется это тем, что в арматуре каленый наружный слой, из-за чего происходит нарушение распределения тока по сечению и процессы окисления (быстрее ржавеет) проходят по другому.

Выполняется заземление частного дома в виде треугольника (равностороннего), во дворе дома для этого делается разметка в виде равностороннего треугольника. Контур заземления прокладывать рекомендуется на расстоянии от фундамента — не более 1 м.

После проведения разметки, необходимо по периметру размеченного треугольника выкопать траншею, примерно 0,8-1 м глубиной и достаточной для удобного обваривания шириной, приблизительно 0,5-0,7 м. Горизонтальные заземлители будут прокладываться в этой траншее.

Далее будут вбиваться по вершинам треугольника, вертикальные заземлители на 2-3 м в глубину. Обычной кувалдой можно забивать в землю уголки длиной 2-3 м, на конце уголок заостряют, для лучшего его вхождения в землю.

Можно выкопать или пробурить также по вершинам треугольника небольшие колодцы, глубиной до 1,5 м, что позволит забить уголок в меньший слой земли.

После проведения всех подготовительных работ, выбора места, произведения разметки и выкапывания необходимых размеров траншеи, можно переходить к монтажу контура заземления. По вершинам треугольника в траншее забиваются уголки в землю, но забивать их нужно не полностью, а так, чтобы в траншее торчал край уголка длиной 20-25 см.

Когда же в землю будут вбиты вертикальные заземлители, затем необходимо их между собой соединить горизонтальными заземлителями, таким образом, создав замкнутый контур.

Делается это при помощи обычной сварки, к торчащим уголкам приваривается стальная полоса. Производить соединение уголка и полосы, необходимо только сваркой, нельзя применять болтовые соединения, так как эти места окисляются со временем, что приведет к потере контакта и в процессе эксплуатации — к неэффективности функционирования заземляющего контура.

Когда контур заземления собран, то требуется этот контур соединить с электрощитом. Для этого также нужно пользоваться сваркой, приварить к контуру заземления — заземляющий проводник, которым является стальная проволока сечением 8-10 мм и проложить в траншее ее к электрощиту. К электрощиту на конце подведенной проволоки приваривается болт М6 или М8, чтобы закрепить провод заземления.

Для заземляющего проводника, если нет стальной проволоки можно использовать точно такую же стальную полосу, как и для горизонтального заземлителя.

С точки зрения эффективности полоса подойдет лучше, чем проволока, так как площадь ее прикосновения с землей будет больше, но в местах перегиба траншеи и стальную полосу прокладывать сложнее, потому что ее труднее согнуть, чем стальную проволоку.

Когда будут проведены сварочные работы, то необходимо места сварки обработать антикоррозийными составами, чтобы не было коррозии. Многие новички думают, что для того чтобы заземление частного дома служило дольше, от коррозии его необходимо защитить путем преднамеренного окрашивания, но нельзя этого делать КАТЕГОРИЧЕСКИ!

Абсолютно бессмысленно делать монтаж такого контура. Металлу требуется иметь хорошую связь с землей, а краска создавая большое сопротивление — препятствует этому.

Этот этап монтажа контура заземления для дома можно считать завершенным, но еще раз нужно убедиться в том, что места соединения сваркой надежно обварены и тогда уже выкопанные траншеи можно засыпать землей. Аналогичная специфика монтажа заземляющего контура применяется и при монтаже молниезащиты.

Программы для расчета заземления – обзор лучших

«Электрик»

Первый программный продукт, который хотелось бы рассмотреть, называется «Электрик». Мы уже говорили о нем, когда рассматривали лучшие программы для расчета сечения кабеля. Так вот и с вычислениями параметров заземляющего контура «Электрик» может запросто справиться. Преимущество данного продукта заключается в том, что он достаточно прост в использовании, русифицирован и к тому же есть возможность бесплатного скачивания. Увидеть интерфейс программы вы можете на скриншотах ниже:

Все, что вам нужно – задать исходные данные, после чего нажать кнопку «Расчет контура». В результате вы получите не только подробную методику вычислений с используемыми формулами, но и чертеж, на котором будет изображен готовый контур заземления. Что касается точности расчетных работ, то тут мы рекомендуем использовать только самые последние версии программы, т.к. в устаревших версиях множество недоработок, которые были устранены со временем. Если вам нужно рассчитать заземляющий контур для частного дома либо более серьезных сооружений, к примеру, котельной либо подстанции, рекомендуем использовать данный продукт.

Расчет заземления в программе Электрик показан на видео:

Расчет молниезащиты. расчетные формулы молниеотводов

«Расчет заземляющих устройств»

Название второй программы говорит само за себя. Благодаря ей можно рассчитать не только контур заземления, но и молниезащиты, что также крайне необходимо. Интерфейс программки довольно простой, собственно, как и в рассмотренном выше аналоге. Выглядит форма для заполнения исходных данных следующим образом:

Если вам нужно выполнить простейший расчет заземляющего контура именно сейчас, можете воспользоваться нашим онлайн калькулятором расчета заземления. Точность вычислений конечно же уступает предоставленным в статье программным продуктам, однако все же приблизительные значения вы получите, на которые и стоит ориентироваться.

«Заземление»

Еще один программный продукт, чье название говорит само за себя. Как и в предыдущих двух программках, в этой можно без проблем разобраться, т.к. интерфейс простейший и представлен на русском языке. Последняя версия программы (v3.2) позволяет не только осуществлять расчет ЗУ, но и оценивать возможность использования ЖБ фундаментов промышленных зданий в качестве защитного контура. Помимо этого программа может помочь выбрать сечение ГЗШ, PE-проводника, а также проводников системы уравнивания потенциалов. Еще одна полезная функциональная возможность продукта – расчет напряжения прикосновения и шагового напряжения. Интерфейс вы уже встречали немного выше, выглядит он следующим образом:

Дело в том, что создатели этой программки одновременно являются и создателями «Электрик», поэтому вы можете скачать один из предоставленных в ассортименте продуктов.

«ElectriCS Storm»

Более сложной в использовании программой, для работы с которой требуются навыки моделирования, является ElectriCS Storm. Использовать ее для вычислений заземляющего контура дома не целесообразно, т.к. вы скорее всего запутаетесь и рассчитаете все с ошибками. Мы рекомендуем работать с данным софтом профессионалам в области энергетики или же студентам ВУЗов пересекающихся специальностей.

Преимуществом данного программного продукта является то, что можно осуществлять проектирование заземляющего устройства (ЗУ) и тем самым выводить 3D модель готовых защитных контуров. Помимо этого функциональные возможности программы позволяют рассчитывать электромагнитную обстановку и заземление подстанций.

Все чертежи можно сохранять в dwg формате, благодаря чему потом их можно открыть в AutoCAD.

«Акула»

Ну и замыкает наш список лучших программ для расчета заземления программный комплекс энергетика под названием «Акула», благодаря которому можно рассчитывать:

Обзор лучших программ для составления электрических схем

заземляющие устройства;
молниезащиту;
характеристики защитных аппаратов;
потери напряжения до 1 кВ;
мощность объектов, а также электрокотлов и кондиционеров;
сечение проводки;
освещенность в помещении;

Интерфейс также интуитивно понятен и представлен на русском языке:

«Акула» доступна для бесплатного скачивания, поэтому найти ее в просторах интернета не составит труда. Напоследок рекомендуем просмотреть очень полезное видео по теме:

На этом наш обзор заканчивается. Надеемся, предоставленные программы для расчета заземления пригодились вам и помогли в организации защитного контура.

Рекомендуем также прочитать:

А вот теперь непосредственно формулы

С формой контура и с размерами элементов мы определились. Теперь можно загнать требующиеся параметры в специальную программу для электриков или воспользоваться приведенными ниже формулами. В соответствии с типом заземлителей выбираем формулу для производства расчетов:

Или воспользуемся универсальной формулой для расчета сопротивление одного вертикального стержня:

Для вычислений потребуются вспомогательные таблицы с приблизительными значениями, зависящими от состава грунта, его усредненной плотности, способности удерживать влагу и от климатической зоны:

Рассчитаем количество электродов, не учитывая значение сопротивления заземляющего горизонтального проводника:

Вычислим параметры горизонтального элемента системы заземления – горизонтального проводника:

Подсчитаем сопротивление вертикального электрода с учетом значения сопротивления горизонтального заземлителя:

Согласно результатам, полученным в результате усердных вычислений, запасаемся материалом и планируем время для устройства заземления.

Ввиду того что наибольшим сопротивлением наше защитное заземление будет обладать в засушливый и морозный период, его сооружением желательно заняться именно в это время. На строительство контура при правильной организации потратить нужно будет пару дней. Перед засыпкой траншеи надо будет проверить работоспособность системы. Это лучше сделать, когда в почве меньше всего содержится влаги. Правда, зима не слишком располагает к труду на открытых площадках, и земляные работы осложняет замерзший грунт. Значит, займемся строительством системы заземления в июле или в начале августа.

Мы продолжаем рассматривать лучший софт для электриков, и в этой статье хотелось бы остановиться на обзоре программ для расчета заземления. Перед тем, как переходить к либо на подстанции, первым делом необходимо рассчитать сопротивление защитного заземления, а также количество электродов и длину горизонтального заземлителя. Помимо этого пригодятся рассчитанные данные, касающиеся сечения ГЗШ, главного PE-проводника и даже расчета шагового напряжения. Все это можно сделать, используя специальные программы, о которых мы сейчас и поговорим.

Устройство контура заземления

Требования к заземлению и занулению определяются в ПУЭ Глава 1.7 . Также перед организацией защитного контура рекомендуем изучить ГОСТ Р 50571.5.54-2013 .

Контур заземляющего устройства представляет из себя электроды, вкопанные в землю и соединенные между собой электродом — стержнем из металла или металлической полосой. Обычно заземляющий контур делают в форме треугольника или квадрата. На фото показано, как устанавливать заземлители в траншею.

При устройстве заземления вертикальные заземлители должны закладываться на глубину 0,5-0,6 м от уровня планировочной отметки земли и выступать от дна траншеи на 0,1-0,2 м. Расстояние между электродами 2,5-3 м. Горизонтальные заземлители и соединительные полосы между вертикальными заземлителями укладывают в траншеи глубиной 0,6-0,7 м от уровня планировочной отметки земли.

Контур заземления соединяется в двух местах с помощью заземляющих проводников с внутренней заземляющей сетью дома. Она может быть выполнена так, как показано на этом фото:

На фото видно, что заземляющая полоса жестко прикреплена к стене. Заземляющие полосы можно прикрепить дюбелями или строительно-монтажным пистолетом непосредственно к стене или с использованием промежуточных деталей. Пистолетом пристреливаются полосы из листовой или полосовой стали толщиной до 6 мм. Основанием должен быть бетон или кирпич.

Далее мы предоставим к Вашему вниманию описание, как пошагово устроить заземление в своем доме.

Как не превратить заземление в смертельное оружие или чего не стоит делать ни в коем случае

Нельзя использовать в качестве заземляющего контура водопроводные или отопительные трубы. Во-первых, целостность контура не гарантируется, так как могут использоваться пластиковые вставки, а во-вторых контакт может быть нарушен из-за коррозии.

Нельзя объединять РЕ-проводник и рабочий контакт «ноль» за точкой разделения. Если это сделать, в РЕ-проводнике образуются значительное напряжение и автомат будет постоянно срабатывать, подавая ложную тревогу.

Нельзя ставить перемычку между нолем и Ре-проводником в розетке. В противном случае при любом разрыве нулевого проводника на корпус электроприбора пойдет фаза.

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.
Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.
Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.
После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.
От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур 60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.
Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

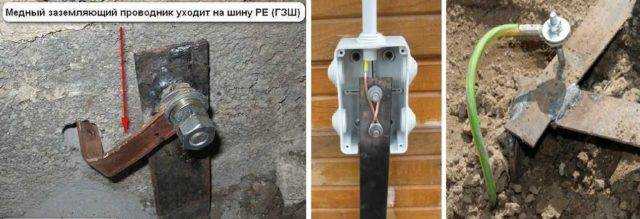

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Пример расчета заземления

Сопротивление растекания тока одного вертикального заземлителя (стержня):

где – ρэкв — эквивалентное удельное сопротивление грунта, Ом·м; L – длина стержня, м; d – его диаметр, м; Т – расстояние от поверхности земли до середины стержня, м.

В случае установки заземляющего устройства в неоднородный грунт (двухслойный), эквивалентное удельное сопротивление грунта находится по формуле:

где – Ψ — сезонный климатический коэффициент (таблица 2); ρ1, ρ2 – удельное сопротивления верхнего и нижнего слоя грунта соответственно, Ом·м (таблица 1); Н – толщина верхнего слоя грунта, м; t — заглубление вертикального заземлителя (глубина траншеи) t = 0.7 м.

Так как удельное сопротивление грунта зависит от его влажности, для стабильности сопротивления заземлителя и уменьшения на него влияния климатических условий, заземлитель размещают на глубине не менее 0.7 м.

Грунт	Удельное сопротивление грунта, Ом·м
Торф	20
Почва (чернозем и др.)	50
Глина	60
Супесь	150
Песок при грунтовых водах до 5 м	500
Песок при грунтовых водах глубже 5 м	1000

Заглубление горизонтального заземлителя можно найти по формуле:

Монтаж и установку заземления необходимо производить таким образом, чтобы заземляющий стержень пронизывал верхний слой грунта полностью и частично нижний.

Тип заземляющих электродов	Климатическая зона
I	II	III	IV
Стержневой (вертикальный)	1.8 ÷ 2	1.5 ÷ 1.8	1.4 ÷ 1.6	1.2 ÷ 1.4
Полосовой (горизонтальный)	4.5 ÷ 7	3.5 ÷ 4.5	2 ÷ 2.5	1.5
Климатические признаки зон
Средняя многолетняя низшая температура (январь)	от -20+15	от -14+10	от -10 до 0	от 0 до +5
Средняя многолетняя высшая температура (июль)	от +16 до +18	от +18 до +22	от +22 до +24	от +24 до +26

Количество стержней заземления без учета сопротивления горизонтального заземления находится по формуле:

Rн — нормируемое сопротивление растеканию тока заземляющего устройства, определяется исходя из правил ПТЭЭП (Таблица 3).

Характеристика электроустановки	Удельное сопротивление грунта ρ, Ом·м	Сопротивление Заземляющего устройства, Ом
Искусственный заземлитель к которому присоединяется нейтрали генераторов и трансформаторов, а также повторные заземлители нулевого провода (в том числе во вводах помещения) в сетях с заземленной нейтралью на напряжение, В:
660/380	до 100	15
свыше 100	0.5·ρ
380/220	до 100	30
свыше 100	0.3·ρ
220/127	до 100	60
свыше 100	0.6·ρ

Как видно из таблицы нормируемое сопротивления для нашего случая должно быть не больше 30 Ом. Поэтому Rн принимается равным Rн = 30 Ом.

Сопротивление растекания тока для горизонтального заземлителя:

Lг, b – длина и ширина заземлителя; Ψ – коэффициент сезонности горизонтального заземлителя; ηг – коэффициент спроса горизонтальных заземлителей (таблица 4).

Длину самого горизонтального заземлителя найдем исходя из количества заземлителей:

— в ряд; — по контуру.

а – расстояние между заземляющими стержнями.

Определим сопротивление вертикального заземлителя с учетом сопротивления растеканию тока горизонтальных заземлителей:

Полное количество вертикальных заземлителей определяется по формуле:

ηв – коэффициент спроса вертикальных заземлителей (таблица 4).

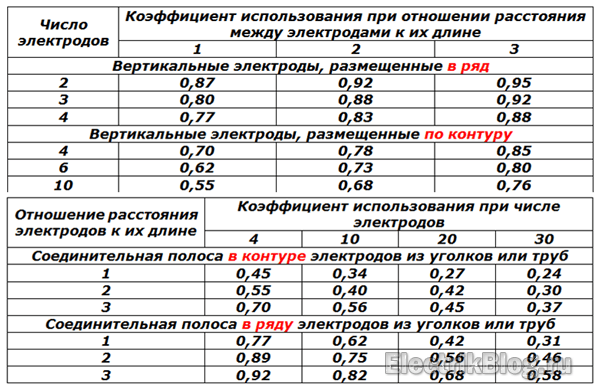

Коэффициент использования показывает как влияют друг на друга токи растекания с одиночных заземлителей при различном расположении последних. При соединении параллельно, токи растекания одиночных заземлителей оказывают взаимное влияние друг на друга, поэтому чем ближе расположены друг к другу заземляющие стержни тем общее сопротивление заземляющего контура больше.

Полученное при расчете число заземлителей округляется до ближайшего большего.

Расчет заземления по указанным выше формулам можно автоматизировать воспользовавшись для расчета специальной программой «Электрик v.6.6», скачать ее можно в интернете бесплатно.

Как сделать заземление своими руками

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Порядок работ

Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.
Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.
Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.
После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.
От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур 60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.
Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Ввод контура заземления в дом

Как завести «землю» в дом

Как рассчитать контур заземления: пошаговая инструкция

Проект создается в несколько этапов.

Шаг №1. Выбор материала

Металл и его профиль выбирают по вышеприведенной таблице 1.7.104. При изготовлении используют те материалы, которые имеются в наличии или проще всего приобрести в конкретной местности. Главное условие — соблюсти требуемое сечение.

Шаг №2. Определение конструкции

Здесь задаемся:

глубиной забивки вертикальных заземлителей H;
расстоянием между ними D;
их количеством N.

Расчет предполагает их расположение в линию, а не треугольником, когда увеличивается зона экранирования. Но при необходимости этот вариант можно легко пересчитать.

Направление линии выбирается с учетом местных условий так, чтобы она не пересекалась с другим магистралями, например, канализацией, водопроводом, подводом газа.

Глубину забивки определяют опытным путем на одном контрольном экземпляре. Для него выкапывают ямку глубиной 0,7 метра и в нее загоняют пробный стержень.

При этом оценивают затрачиваемое усилие и особенности технологии. Если залить в ямку ведро воды и дать ее впитаться в грунт хотя бы полчаса, то забивка потребует меньших физических усилий.

Рекомендуемая длина для опытного образца обычно составляет 2-2,5 метра. Короче стержни делают только для очень плотных почв.

Расстояние между вертикальными электродами выбирают кратно их длине: это позволяет лучше учитывать коэффициенты взаимного влияния.

Количество вертикальных заземлителей определяет длину соединительной полосы с учетом участка подвода к дому, а ее характеристики тоже закладывают при расчете конструкции.

Когда конфигурация и размеры выбраны, то приступают к следующему этапу.

Шаг №3. Расчет электрического сопротивления выбранного контура

Вычисления по математическим формулам позволяют предварительно оценить собираемую конструкцию. Если она укладывается в норматив, то можно приступать к ее изготовлению. В противном случае вносятся коррективы схемы увеличением числа электродов, их заглублением или повышением расстояний.

Вначале считают сопротивление одиночных заземлителей с учетом их формы и способа заглубления.

Когда расчет выполнен и проверен, то приступают к определению специальных коэффициентов использования. Они учитывают степень экранирования и взаимного влияния электродов.

Привожу их наиболее распространенную часть таблицей.

После определения коэффициентов влияния можно приступать к общему расчету сопротивления заземляющего устройства. Привожу формулу.

Полученный результат может уложиться в нормируемые 30 Ом или быть выше. Если он не удовлетворяет требованиям ПУЭ, то потребуется что-то добавить в конструкцию или изменить размеры. После этого необходимо сделать новый расчет и добиться положительного результата.

Вычисления можно вести вручную по формулам на бумаге или воспользоваться онлайн калькулятором, приложенным ниже.

Просчитав несколько вариантов исполнения заземлительной конструкции, вы хорошо запомните ее особенности, поймете технологию сборки. А это поможет избежать ошибок и создать надежное устройство для длительной эксплуатации.

Экономное расходование материала

Так как сечение металла — не самый важный параметр, рекомендуется приобретать материал с наименьшей площадью сечения. Однако при этом нужно оставаться в пределах минимально рекомендуемых значений. Наиболее экономичные (но способные выдержать удары кувалды) варианты металлоизделий:

трубы диаметром 32 миллиметра и толщиной стенок от 3 миллиметров;
уголок равнополочный (сторона — 50 или 60 миллиметров, толщина — 4 или 5 миллиметров);
круглая сталь (диаметр от 12 до 16 миллиметров).

В качестве металлосвязи оптимальным выбором станет полоса из стали толщиной 4 миллиметра. В качестве альтернативы подойдет 6-миллиметровый стальной прут.

Обратите внимание! Горизонтальные стержни приваривают к вершинам электродов. Поэтому к расчетной дистанции между электродами следует добавить еще 18 – 23 сантиметра. Наружный участок заземления можно изготовить из 4-миллиметровой полосы (ширина — 12 миллиметров)

Наружный участок заземления можно изготовить из 4-миллиметровой полосы (ширина — 12 миллиметров).

Расчет заземления, формулы и примеры

Даже если процесс сборки покажется несложным, трудности могут возникнуть при расчетах. Главное требование – чтобы проводники выдерживали скачок напряжения, а электроды обладали достаточными параметрами, чтобы беспрепятственно «передать» тог грунту. Хорошо, когда есть сосед, который уже делал подобные работы и имел возможность проверить эффективность системы в деле. В противном случае придется все делать самому.

Сопротивление грунта

Для каждого стержня используется следующая формула:

Здесь:

ρ экв — эквивалент удельному сопротивлению однородных грунтов (определяется по таблице для конкретных типов почв);
L — длина электрода (м);
d — диаметр прута (м);
T — расстояние от середины штыря до поверхности (м).

Тип грунта	Удельное сопротивление почвы (эквивалент), Ом*м
Торфяной	20
Черноземный	50
Глинистый	60
Супесь	150
Песчаная (залегание грунтовых вод до 5 м)	500
Песчаная (залегание грунтовых вод более 5м)	1000

Размеры и расстояния для заземляющих электродов

Для этого необходимо знать допустимое общие сопротивления контуров (для сети 127-220 В – 60 Ом, для 380 В – 15 Ом). Величина климатического коэффициента берется из таблицы ниже.

Вид электрода, тип размещения	Климатическая зона
Первая	Вторая	Третья	Четвертая
Стержень, расположенный вертикально	1,8 / 2,0	1,5 / 1,8	1,4 / 1,6	1,2 / 1,4
Полоса, лежащая горизонтально	4,5 / 7	3,5 / 4,5	2,0 /2,5	1,5

Теперь необходимо взять сопротивление грунта, которое рассчитывается по формуле из предыдущего раздела статьи. Его умножают на климатический коэффициент. Полученную величину делят на общее сопротивление контура (смотрите выше). Результат и будет количеством электродов. При необходимости округляют в большую сторону.

https://youtube.com/watch?v=UU4RLuuVd4E
