Как подключить УЗО?
Подключение УЗО может выполняться несколькими вариантами в зависимости от схемы электропроводки. Разберем самые популярные схемы установки и подключения УЗО и дадим несколько рекомендаций.
Вариант установки
Описание
Установка одного общего УЗО на вводе
Устройство устанавливается после вводного автоматического выключателя и счетчика, но перед групповыми автоматами. Такой вариант установки является более экономичным. Однако у него есть существенный недостаток: если произойдет утечка тока на металлический предмет или ложное срабатывание самого УЗО в следствии неисправности его узлов, отключатся все потребители в доме.

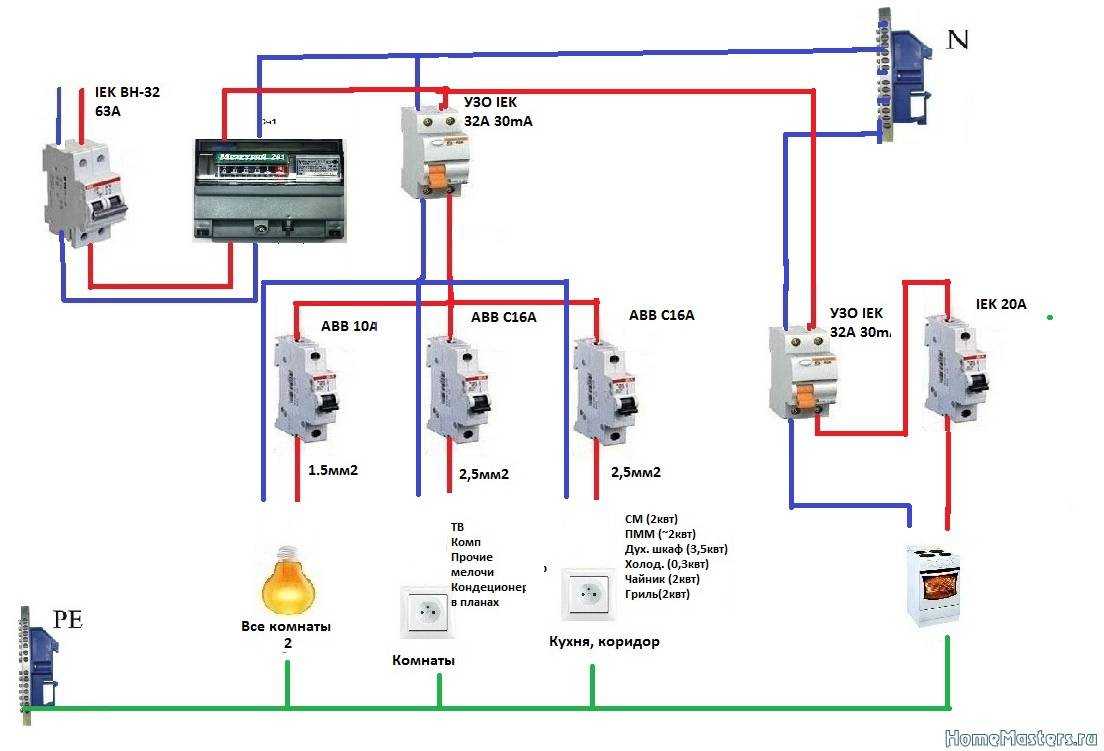

Установка общего УЗО на вводе и на каждой отдельной группе
В этом случае УЗО размещается после счетчика. Далее на каждой групповой линии после автоматического выключателя устанавливаются дополнительные устройства, у которых значение отключающего тока будет в более низком диапазоне в зависимости от типа нагрузки и помещения. В этом случае при возникновении тока утечки отключится только одна группа, и можно легче и быстрее найти место возникшей неисправности. Данный вариант хоть и затратный, так как требует покупки и установки большого количества модулей УЗО и вместительного распределительного щита, он более оправдан с точки зрения обеспечения безопасности и функциональности электросистемы
Обратите внимание! Для каждого мощного электроприбора (варочной плиты, духового шкафа или бойлера) рекомендуется создавать индивидуальную линию с защитной автоматикой: автоматическим выключателем и УЗО. Также рекомендуется подключать УЗО отдельно на каждую зону дома (кухню, ванную, гараж, жилые комнаты) или на группу одинаковой по назначению нагрузки.
Последовательность установки автоматического выключателя и УЗО не имеет значения: подключенный прибор перед или после автомата будет одинаково защищать электрическую цепь от утечки тока. Однако на практике УЗО для каждой линии часто размещается все же после автомата, но это связано прежде всего с удобством монтажа.
Обратите внимание!
Некоторые пользователи вместо УЗО и автоматического выключателя устанавливают дифференциальный автомат как для защиты всей электросистемы, так и каждой линии. Однако у раздельной системы «УЗО+АВ» есть существенное преимущество: при выходе из строя одного из устройств заменить его будет гораздо дешевле.
При подключении к УЗО вводного фазного и нулевого провода необходимо использовать верхние клеммы устройства с соблюдением полярности. Нижние разъемы предназначены для вывода на потребителей. Если подключить их неправильно, то в устройстве будут происходить ложные срабатывания. При этом нулевые выходы каждого установленного УЗО нельзя соединять в один проводник. Для трехфазного УЗО применяются аналогичные правила, как для установки однофазных моделей (статья о том, как правильно выполнить монтаж распределительного щита и разместить в нём все модульные компоненты).
После выполнения монтажа требуется проверить УЗО на исправность. Для этого можно использовать его внутренний функционал. На корпусе изделия есть кнопка с буквой «Т», при нажатии которой УЗО протестирует срабатывание, то есть сымитирует условия утечки тока на линии. Если прибор отключился, то он исправен и готов к работе.
Уставки дифференциальных токов
Нормы установки УЗО обязательно учитывают I∆n — этот значок на корпусе означает ток утечки, значение при котором происходит расцепление, обесточивание. Пример части диапазона: 6, 30, 100, 500 мА. Иногда отображается в Амперах (А) тогда надо разделить на 1000: 0.006 и так далее. Явление «неотпускания», когда при токовом поражении невозможно оторвать руки, появляется при 30 мА, поэтому для бытового оборудования, конструкций с которыми контактируют люди, подбирают изделия, осуществляющие расцепление при 10 мА или до 30 мА тока утечки.
Для мощного оснащения, такого как бойлеры 1…3.5 кВт и выше, для влажных условий («мокрая» автозащита) всегда берут I∆n 10 мА.
Но если кроме высокомощного потребителя на линии есть иные приборы (мощности их учитываются в совокупности) то при 10 mA утечки есть риск ложных тревог, поэтому в таких ситуациях выбирают I∆n 30 mA (СП 31-110 п. А.4.15).
Расцепление происходит в рамках 50–100 % уставки дифтока. Изделие с I∆n 30 mA разомкнет контакты при 15–30 mA. При защите двойной или с несколькими уровнями по СП 31-110 п. А.4.2 для аппарата, расположенного ближе к точке питания (вводу), рекомендуют уставку и скорость сработки (селективность) в три раза больше, чем около обслуживаемого оснащения.
Уставка срабатывания дифференциального органа
Этот параметр ограничивает ток утечки в схеме и потому является одним из главных условий обеспечения безопасности. Для защиты электрооборудования внутри влажных или сырых помещений (ванная, парная, душевая) используют приборы с уставкой в 10 миллиампер.
Жилые комнаты защищают УЗО, работающими от 30 мА и ниже.
При разветвленной проводке внутри здания с большим количеством потребителей, розеток, соединительных распред коробок создается естественный фон из множества утечек через даже исправную изоляцию, который способен осуществить нагрев ее отдельных участков и вызвать пожар.
Для контроля подобной ситуации, особенно при использовании старых алюминиевых проводов, на вводе в здание или разветвленную сеть электропроводки квартиры устанавливают УЗО с током уставки 100 либо 300 мА. Их принято называть по функции выполняемой задачи — противопожарными.
Приборы УЗО, по отношению к дифференциальному току, делят на 2 класса:
- подвергающиеся регулировке на срабатывание;
- без нее.
Первая группа может корректироваться:
- плавно:
- дискретно.
Но для домашней сети обычно подобные настройки не требуются.
Мощность
Первая и, наверное, наиболее важная для покупателей характеристика – мощность LED лампочек. От того, сколько Ватт потребляет изделие, будет зависеть экономичность освещения.
Выбираем узо для квартиры и дома
Очень важный нюанс, который Вы должны запомнить – при замене ламп накаливания на светодиоды, мощность современного варианта нужно сократить не менее, чем в 7,5 раз. Простым словами – если была вкручена лампочка на 75 Вт, светодиодную нужно выбрать мощностью не более 10 Вт.
Разницу Вы можете увидеть в сравнительной таблице:
Как Вы видите, даже на примере замены одного источника света экономия огромная. А что если осуществить замену по всей квартире? Для дома и квартиры лучше выбрать светодиодные лампы мощностью от 6 до 8 Вт, которые освещают комнату качественнее 60-ваттных ламп накаливания.
Сразу же хотелось бы сказать пару слов про еще один важный параметр – напряжение. Существуют лампочки работающие от 12 и 220 В. Первый вариант используется в помещениях с повышенной влажностью, к примеру, при монтаже освещения в ванной комнате. Не стоит покупать 12-вольтовые изделия с расчетом на то, что они будут потреблять меньше электричества, т.к. это не верно.
Рекомендуем также просмотреть видео на котором сравниваются альтернативные энергосберегающие источники света:
Выбор энергосберегающей и светодиодной лампы
Обязательная установка по ПУЭ и ГОСТ
УЗО для освещения на объектах самых различных категорий согласно требованиям ПУЭ и ГОСТов обязательно устанавливаются:
- В особо влажных и пожароопасных помещениях, где они используются как надежная защита от токов утечки.
- При невозможности установки осветительных приборов с безопасным питающим напряжением до 40 Вольт.
- При обустройстве сетей на основе светильников и ламп, нижняя точка расположения которых находится ниже 2,5 метров.
Для оценки безопасного расположения бытовых осветителей следует знать, что при потолках в большинстве квартир на уровне 2,5-2,7 метра элементы размещенной на нем люстры будут находиться ниже допустимого предела. Кроме того, согласно действующим нормативам УЗО устанавливается в цепях питания следующих объектов:
- В системах подсветки, применяемой на вывесках и рекламе.
- Для декоративного подсвечивания памятников.
- В многолюдных местах (на остановках общественного транспорта, около указателей маршрута и тому подобное).
- На объектах наружного освещения.
При обновлении или ремонте домашней электропроводки следует знать, что установить УЗО надо на цепи освещения в ванной и в туалете. Для частного дома к этому перечню потребуется добавить баню или сауну, а также веранду, бассейн, чердачное помещение и подвал.
Согласно ПУЭ
Требования к аварийному освещению приведено в п. 6.1.21-6.1.29 ПУЭ.
6.1.21. Аварийное освещение разделяется на освещение безопасности и эвакуационное.
Освещение безопасности предназначено для продолжения работы при аварийном отключении рабочего освещения.
Светильники рабочего освещения и светильники освещения безопасности в производственных и общественных зданиях и на открытых пространствах должны питаться от независимых источников.
6.1.22. Светильники и световые указатели эвакуационного освещения в производственных зданиях с естественным освещением и в общественных и жилых зданиях должны быть присоединены к сети, не связанной с сетью рабочего освещения, начиная от щита подстанции (распределительного пункта освещения) или, при наличии только одного ввода, начиная от вводного распределительного устройства.
6.1.23. Питание светильников и световых указателей эвакуационного освещения в производственных зданиях без естественного освещения следует выполнять аналогично питанию светильников освещения безопасности (п. 6.1.21).
В производственных зданиях без естественного света в помещениях, где может одновременно находиться 20 человек и более, независимо от наличия освещения безопасности должно предусматриваться эвакуационное освещение по основным проходам и световые указатели «выход», автоматически переключаемые при прекращении их питания на третий независимый внешний или местный источник (аккумуляторная батарея, дизель-генераторная установка и т.п.), не используемый в нормальном режиме для питания рабочего освещения, освещения безопасности и эвакуационного освещения, или светильники эвакуационного освещения и указатели «выход» должны иметь автономный источник питания.
6.1.24. При отнесении всех или части светильников освещения безопасности и эвакуационного освещения к особой группе первой категории по надежности электроснабжения необходимо предусматривать дополнительное питание этих светильников от третьего независимого источника.
6.1.25. Светильники эвакуационного освещения, световые указатели эвакуационных и (или) запасных выходов в зданиях любого назначения, снабженные автономными источниками питания, в нормальном режиме могут питаться от сетей любого вида освещения, не отключаемых во время функционирования зданий.
6.1.26. Для помещений, в которых постоянно находятся люди или которые предназначены для постоянного прохода персонала или посторонних лиц и в которых требуется освещение безопасности или эвакуационное освещение, должна быть обеспечена возможность включения указанных видов освещения в течение всего времени, когда включено рабочее освещение, или освещение безопасности и эвакуационное освещение должны включаться автоматически при аварийном погасании рабочего освещения.
6.1.27. Применение для рабочего освещения, освещения безопасности и (или) эвакуационного освещения общих групповых щитков, а также установка аппаратов управления рабочим освещением, освещением безопасности и (или) эвакуационным освещением, за исключением аппаратов вспомогательных цепей (например сигнальных ламп, ключей управления), в общих шкафах не допускается.
Разрешается питание освещения безопасности и эвакуационного освещения от общих щитков.
6.1.28. Использование сетей, питающих силовые электроприемники, для питания освещения безопасности и эвакуационного освещения в производственных зданиях без естественного освещения не допускается.
6.1.29. Допускается применение ручных осветительных приборов с аккумуляторами или сухими элементами для освещения безопасности и эвакуационного освещения взамен стационарных светильников (здания и помещения без постоянного пребывания людей, здания площадью застройки не более 250 м2).
Лучшие производители УЗО
Рынок современного автоматического оборудования, предназначенного для контроля и управления электрическими системами, переживает период активного роста. Маститые производители и перспективные новички стараются предложить клиенту максимально качественную продукцию с хорошим функционалом.
Автоматическая продукция ABB
Швейцарско-шведская фирма ABB в этом сегменте уверенно держит позицию лидера уже не один год. Устройства защитного отключения, изготовленные на производственных мощностях компании, считаются очень надежными, долговечными и полностью безопасными.
При этом они по всем параметрам отвечают самым последним требованиям, предъявляемым в ЕС к оборудованию и аксессуарам такого плана.
Модули концерна ABB стоят дороже аналогичных устройств отечественного производства. Однако, специалисты утверждают, что все затраты полностью оправданы, так как УЗО этого бренда в разы превышают по всем параметрам аналогичные устройства других торговых марок
При изготовлении своих приборов, компания использует инновационные материалы и детали с непревзойденно высокой эксплуатационной устойчивостью. Ассортиментный ряд моделей очень широк и удовлетворяет потребности электросистем любой мощности и сложности.
Что предлагает пользователям IEK
Компания IEK – ведущий отечественный производитель и поставщик изделий свето- и электротехнической продукции. На рынке России и постсоветского пространства успешно работает уже более 17 лет. Создает разноплановое качественное оборудование и обеспечивает на свои товары пролонгированную гарантию.
Агрегаты защитного отключения от IEK пользуются большим спросом на территории Украины, России и Белоруссии благодаря сочетанию оптимального качества и доступной стоимости. Изделия входят в линейку бюджетных товаров и позволяют обустроить безопасность электросистемы за разумные деньги
Продукция IEK продается очень хорошо благодаря цене, серьезно отличающейся от стоимости изделий мировых брендов в меньшую сторону
Каждый прибор полностью соответствует заявленных характеристикам и при правильной эксплуатации в условиях, описанных производителем, всегда отрабатывает положенный срок.
Правда покупатели иногда жалуются, что устройства обладают слабым пластиковым корпусом, способным треснуть или разойтись в случае перетяжки прижимными винтами и часто издают гул, даже когда на них оказывается очень небольшая нагрузка. Но тем не менее эти минусы практически не влияют на оборот IEK, который из года в год только увеличивается.
Нюансы изделий предприятия Контактор
Завод Контактор относится к числу самых крупномасштабных производств, занимающихся изготовлением электротехнических изделий и сопутствующих деталей на территории России. С 2007 года входит в группу компаний, которым принадлежит знаменитый французский бренд Легранд. Концерн специализируется на создании свето- и электротехники.
Электрики и электромонтажники очень хорошо отзываются о товарах завода Контактор и называют их одними из самых качественных, надежных и долговечных среди изделий бюджетных российских торговых марок
Особенность продукции завода состоит в том, что делают ее точно также, как и на европейских предприятиях Легранд, а стоимость не превышает цены аналогичных приборов отечественного производства.
Проверка УЗО. Испытание УЗО
Устройство защитного отключения (УЗО), выключатели дифференциального тока являются превентивным электрозащитным средством, которое в сочетании с современными средствами заземления обеспечивает высокий уровень электробезопасности при эксплуатации электроустановок. Проверка УЗО , также можно назватьиспытание УЗО , выполняется для определения работоспособности устройства и, как следствие, эффективности защиты от косвенного прикосновения.
После выполнения монтажа электроустановки перед сдачей в эксплуатацию, а также после капитального ремонта требуется выполнить пуско-наладочные работы, в том числе провести испытание УЗО
. Сроки испытаний определяет технический руководитель предприятия потребителя в соответствии с ПТЭЭП.
Испытание УЗО
состоит из 4-х несложных проверок, которые смогут подтвердить работоспособность устройства. Рассмотрим виды проверок: •проверка фиксации органа управления. Рукоятка должна чётко фиксироваться в обоих положениях («вкл.» и «откл.»); • проверка нажатием кнопки «Тест». УЗО должно срабатывать; • измерение отключающего дифференциального тока; • измерение времени срабатывания УЗО. Два последних рассмотрим подробнее далее в статье.
По каким нормативам выполняется проверка УЗО?
Проверка УЗО выполняется специалистами электролаборатории путём подключения измерительного прибора к электроустановке и определения требуемых величин. В первую очередь нужно руководствоваться указаниями завода-изготовителя. Это же требование написано в ПУЭ изд.7, п.1.8.37.
• Начинается испытание с многократного нажатия на кнопку Тест включённого в сеть устройства УЗО. Устройство, однозначно, должно сработать. Согласно ПТЭЭП прил.3, п.38.7, эта проверка должна производиться не реже 1 раза в квартал. К сожалению мало кто выполняет это простое требование.
• Отключающий дифференциальный ток, полученный при измерении, должен находиться в пределах от 50% до 100% от номинального отключающего диф. тока (как правило на УЗО с лицевой стороны пишут цифры с дополнением «мА » мелким почерком – это и есть номинальный отключающийся дифференциальный ток, или в народе – ток утечки). Если не верите, то посмотрите ГОСТ Р 51326.1-99 п.5.3.4.
• Каким должно быть время срабатывания УЗО? Здесь начинается самое интересное. Дело в том что ПУЭ и ПТЭЭП не дают прямых указаний по времени отключения УЗО и переводят стрелки на рекомендации завода-изготовителя. А, вот, ГОСТ Р 51326.1-99 приводит максимальное время отключения УЗО. Для УЗО общего типа оно составляет: • 300 мс для In (In – это номинальный отключающий дифференциальный ток); • 150 мс для 2In; • 40 мс для 5In; • 40 мс для тока до 500А (ток – большой, больше уже некуда). То есть максимальное время срабатывания УЗО равно 0,3 с
Обратите внимание, что нижняя граница срабатывания отсутствует
Как выполняется проверка УЗО?
Для того чтобы выполнить испытание УЗО , Вам нужно пригласить специалиста электролаборатории ООО «СЭМсервис». Он придет с новеньким измерительным прибором и выполнит все необходимые измерения. Проверка работы устройства защитного отключения выполняется специальным прибором EurotestXE 2,5 кВ MI 3102H CL прошедшим долгий путь поверок и все-таки признанным годным к эксплуатации. С помощью этого прибора также можно проводить испытания селективных УЗО (срабатывающих с временной задержкой). Метод проверки УЗО приблизительно описан в ГОСТ Р 50571.16-2007 приложения В под номером 1. Подробнее в этой статье мы рассматривать не будем, да и не надо.
Кто сделает проверку устройства УЗО?
Электроизмерительная лаборатория ООО «СЭМсервис» проведёт комплексные испытания электроустановок до 1000 В. Проверка УЗО стоит от 110 рублей за один автомат, два измерения. Результаты проверок оформляются протоколом«Испытание УЗО» . Срок выполнения – от 1-го дня. Измерения проводятся при температуре не ниже +5С и нормальной относительной влажности чистого воздуха. По интересующим вопросам Вы можете позвонить по телефону в Новосибирске: 299-52-41.
От автора
: Начальник нашей электролаборатории настоятельноне рекомендует покупать и устанавливать самые дешёвые китайские выключатели, в том числе фирмы IEK, в связи с их низким качеством и частыми отказами в работе в электроустановоках.
Выбираем УЗО для освещения
Чтобы правильно подобать устройство защиты для осветительной системы – потребуется учесть ряд моментов, от которых зависит функциональность той или иной модели. Выбирая УЗО для заявленных целей необходимо учесть следующие параметры:
- Тип прибора по токам утечки: «A» или «AC».
- Его номинальный (рабочий) ток.
- Разновидность устройства по его исполнению (обычное УЗО или дифференциальный прибор, совмещающий автомат защиты и УЗО).
При рассмотрении первого из этих показателей важно усвоить, что изделия с маркировкой «А» срабатывают на утечки токов синусоидального и пульсирующего характера, то есть от переменного и постоянного напряжения. Устройства типа «АС» реагируют на утечки токов только синусоидального характера (переменного напряжения)
Согласно требованиям ПУЭ (п. 7.1.78) в общественных и бытовых зданиях допускается применять и ту и другую разновидность.
Как подобрать УЗО по мощности
В отличие от автоматических выключателей, защищающих от перегрузок и коротких замыканий, устройства защитного отключения предназначены для защиты от утечек тока. Причиной является неисправная изоляция электроприборов или соприкосновение токоведущих частей с корпусом. В этих случаях происходит мгновенное отключение УЗО, обесточивание линии, защита потребителей от поражения током.
Для того чтобы выполнить расчет УЗО по мощности, необходимо знать общее количество потребителей, подключенных к данной линии. В том случае, когда решается вопрос, как подобрать УЗО и автомат по мощности, оба защитных устройства должны иметь соответствующие значения, обеспечивающие их нормальную работу. Если установка автоматических выключателей не предусмотрена проектом, в этом случае рассчитывается совокупная мощность, потребляемая электроприборами. Как правило, это значение в стандартной квартире многоэтажного дома не превышает 25А.
При установке УЗО в частных домах всех потребителей рекомендуется разделить на группы, подключаемые к отдельным линиям, протянутым к каждому этажу, хозяйственным постройкам, наружному освещению и т.д. Если УЗО обладает меньшей мощностью, чем имеющиеся потребители, оно будет постоянно отключаться из-за перегрузок. То есть устройство фактически не будет нормально работать и не сможет защитить линию. Частично решить эту проблему помогут розетки с вмонтированными в них УЗО, рассчитанные на потребление тока в 5А.
Подведём итоги — нужно ли ставить УЗО на освещение
Для окончательного ответа на наш вопрос кратко коснемся принципа работы устройства защитного отключения.
Устройство защитного отключения представляет собой выключатель, отличающийся высоким быстродействием и реагирующий на разность токов, протекающих по фазному и нулевому проводу. Автоматический выключатель реагирует только на превышение тока в цепи. В свою очередь, УЗО реагирует на ток утечки. При разнице между токами, проходящими по фазному и по нулевому проводнику, УЗО моментально отключит питание.
Это спасет жизнь человеку, если он дотронется до провода с поврежденной изоляцией. Ток, который появляется в результате прикосновения, может оказаться меньше, чем уставка автоматического выключателя, но этого хватит для причинения вреда людям.
Такая точность возможна благодаря тому, что в конструкции устройства применен дифференциальный трансформатор тока, или трансформатор тока нулевой последовательности.
На рисунке 1 показаны составные части защитного устройства. Дифференциальный трансформатор оснащен тремя обмотками. В разрыв фазного и нулевого проводников подключаются обмотки 1 и 2. Обмотка 3 — к реле пускового механизма.
Сам механизм может быть:
- Электронным.
- Электромеханическим.
В свою очередь, пусковой механизм связан с приводом силовых контактов. Исправность устройства определяется тестовой кнопкой. Она последовательно подключена с резистором R. Номинальное значение сопротивления подбирается с учетом создания величины тока, равной току утечки.
В нормальном режиме работы ток проходит по фазному и нулевому проводнику. К ним присоединены трансформаторные обмотки 1 и 2. В катушке 3 магнитный поток равняется нулю, потому что магнитные потоки, протекающие в обмотках 1 и 2, равны друг другу, но направлены противоположно.
При пробое изоляции на защищаемом участке электропроводки через обмотку 2 ток станет меньше, чем через обмотку 1 (или наоборот). Это значит, что магнитные потоки обмоток тоже будут разными. Соответственно, это вызовет появление тока в обмотке 3. Если его значение превысит значение уставки, произойдет срабатывание пускового механизма и отключение контактной группы.
При подключении осветительной проводки без УЗО удается сэкономить, что в некоторых случаях имеет решающее значение. Также возможна установка более компактного распределительного щита за счет экономии места под два модуля на DIN-рейке. Это все достоинства, получаемые за счет экономии на установке УЗО.
Некоторые светильники оснащаются металлическими корпусами. Большинство светильников в розничной продаже – в разобранном виде. Эти два на первый взгляд не очень связанных между собой обстоятельства могут привести к электротравме.
При сборке светильника есть риск не заметить и повредить изоляцию провода. Этого вполне достаточно, чтобы на металлическом корпусе появился потенциал. При попытке протереть пыль со светильника, к примеру, с бра, при помощи влажной тряпки, человек наверняка получит поражение электрическим током.
Другая опасная ситуация возникает при неправильном подключении патрона светильника с резьбовым цоколем. Безопасный вариант — при котором фазный провод подключен к контакту в центре патрона, а к резьбе — нулевой контакт.
Кроме случаев, описанных выше, в жизни случаются и другие неприятности. Например, часто при замене перегоревшей лампочки человек рукой непроизвольно касается резьбы патрона. Нередко это происходит в светильниках с узким плафоном. При касании резьбы рукой есть вероятность получения электротравм.
Проблем в этих случаях можно избежать, если установить на осветительную электропроводку УЗО. Это устройство отключит подачу электричества, если соседи сверху затопят квартиру, или когда при неудачном ремонте повреждается электропроводка, скрытая под штукатуркой.
