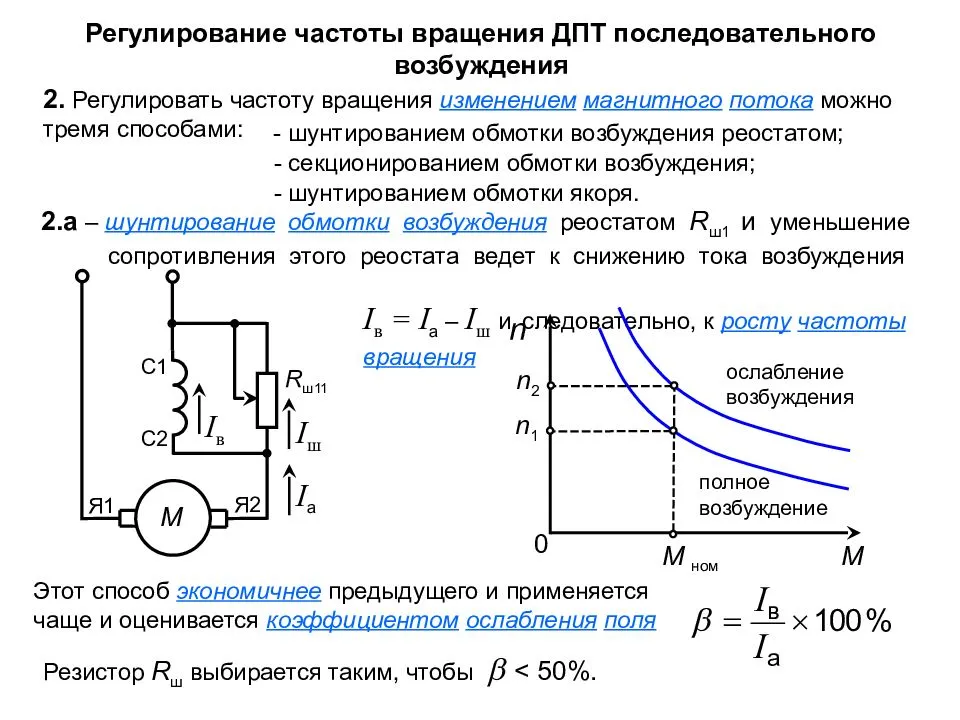

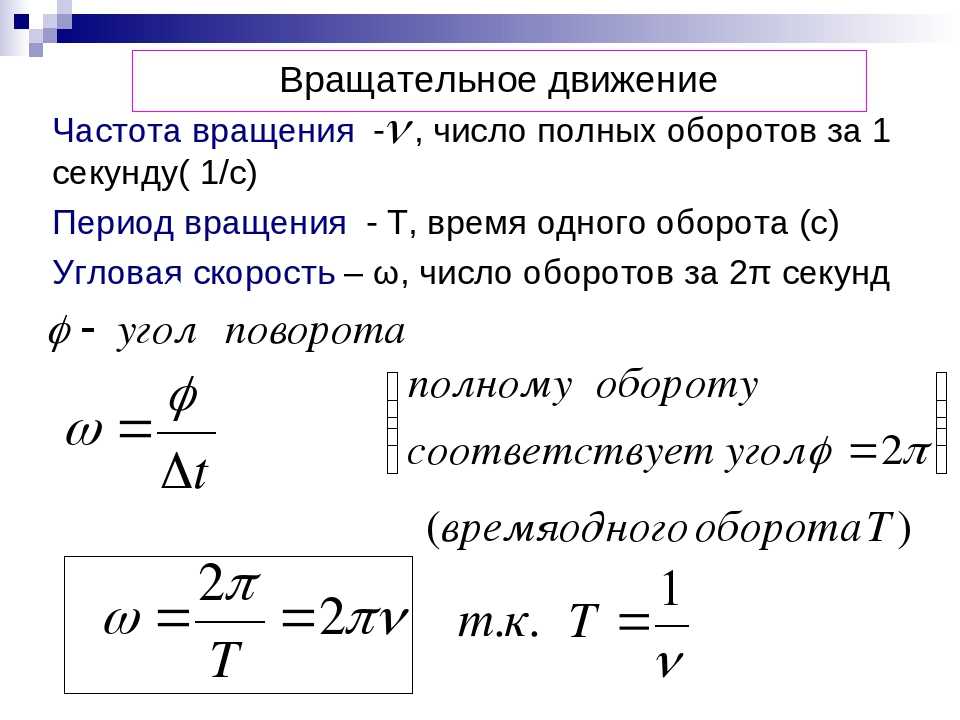

Как определить скорость вращения электродвигателя

Как узнать мощность мотор-колеса

Чтобы выполнить приблизительный расчет мощности мотор-колеса, нужно:

Измерить ток при помощи последовательно включаемых в цепь амперметров. В данном случае амперметр подсоединяется в разрыв цепи между аккумуляторной батареей и контроллером.
Измерить напряжение АКБ. Вольтметр подсоединяется параллельно исследуемому участку цепи.
Вычислить произведение измеренных значений тока и напряжения, т.е. потребляемую мощность.
Умножить полученное значение на КПД электромотора – получим величину мощности на валу МК. КПД электромотора указывается производителем в документации и в среднем составляет 80–90% (при умножении – коэффициент 0,8–0,9).

Силу тока и напряжение нужно замерять под нагрузкой. При отсутствии динамометрического стенда следует подыскать ему альтернативу. Для определения скорости подойдет велокомпьютер. Его показания основываются на расчете оборотов колеса и достаточно точны, если в настройках указан верный диаметр.

Затем нужно создать нагрузку для электромотора. Сделать это можно несколькими способами:

Измерить время разгона до предельной скорости на ровном и сухом участке асфальтированной дороги. При помощи предыдущей формулы (P=IU) рассчитать мощность, развиваемую электромотором при максимальном разгоне.
Преодолеть на электровелосипеде или другом испытуемом транспорте участок с равномерным подъемом. Запомнить значения амперметра и вольтметра. Для расчетов мощности, развиваемой при таком подъеме, используется формула P=IU·КПД (в среднем берется 0,8). На подъемах разной крутизны можно приблизительно рассчитать мощность конкретного электротранспорта, развиваемую им в различных условиях. Номинальной считается наибольшая мощность, развиваемая электромотором без вреда для его исправности.
Определить высоту подъема (можно воспользоваться GPS навигатором) и выполнить заезды на него. Рассчитать мощность по формуле P=mgh/t, где m – суммарная масса транспортного средства и ездока в кг, g =9,81, h – высота подъема, t – время заезда, P – мощность в Вт.

Как определить мощность двигателя без бирки?

Какие способы существуют для определения мощности ассинхронного однофазного эл.двигателя 220V без бирки с данными?

Мощность P=UI. Ток холостого хода замерить, очень грубо, в первом приближении умножить на 2, выйдет номинальная мощность. ИМХО

пяпа написал : Ток холостого хода замерить, очень грубо, в первом приближении умножить на 2

это для трехфазных на 380 годится. И не холостого, а номинальный.. А как понять, что двигатель работает именно на номинальном токе? Вот именно, никак.

По моему назрел вопрос к ТС «что он вообще хочет, что строит?»

пяпа написал : По моему назрел вопрос к ТС «что он вообще хочет, что строит?»

Товарищ подбросил 1ф двигатель ,мощность не знаю(бирка отсутствует)хочу поставить его на циркулярку,чтобы его подключить нужны конденсаторы (исходя из 7mkF на 1 kW) ,а мощность то неизвестна.

Как узнать мощность электродвигателя если нет таблички

При отсутствии техпаспорта или бирки на двигателе возникает вопрос: как узнать мощность электродвигателя без таблички или технической документации? Самые распространенные и быстрые способы, о которых мы расскажем в статье:

По диаметру и длине вала
По габаритам и крепежным размерам
По сопротивлению обмоток
По току холостого хода
По току в клеммной коробке
С помощью индукционного счетчика (для бытовых электродвигателей)

Определение мощности двигателя по диаметру вала и длине

Простейшие способы определения мощности и марки двигателя – габаритные размеры – вал или крепежные отверстия. В таблице указаны длины и диаметры валов (D1) и длина (L1) для каждой модели асинхронного промышленного трехфазного мотора. Перейти к подробным габаритным размерам электродвигателей АИР

При замене сломанного советского электродвигателя на новый, часто оказывается, что на нем нет шильдика. Нам часто задают вопросы: как узнать мощность электродвигателя? Как определить обороты двигателя? В этой статье мы рассмотрим, как определить параметры электродвигателя без бирки — по диаметру вала, размерам, току. Заказать новый электродвигатель по телефону

Как определить мощность?

Существует несколько способов определения мощности электродвигателя: диаметру вала, по габариту и длине, по току и сопротивлению, замеру счетчиком электроэнергии.

По габаритным размерам

Какие размеры необходимо замерить:

Длина, ширина, высота корпуса
Расстояние от центра вала до пола
Длина и диаметр вала
Крепежные размеры по лапам (фланцу)

По диаметру вала

Определение мощности электродвигателя по диаметру вала — частый запрос для поисковых систем. Но для точного определения этого параметра недостаточно – два двигателя в одном габарите, с одинаковыми валами и частотой вращения могут иметь различную мощность.

Таблица с привязкой диаметров валов к мощности и оборотам для двигателей АИР и 4АМ.

Мощность электродвигателя Р, кВт	Диаметр вала, мм
3000 об/мин	1500 об/мин	1000 об/мин	750 об/мин
1,5	22	22	24	28
2,2	24	28	32
3	24	32
4	28	28	38
5,5	32	38
7,5	32	38	48
11	38	48
15	42	48	55
18,5	55	60
22	48	55	60
30	65
37	55	60	65	75
45	75	75
55	65	80
75	65	75	80
90	90
110	70	80	90
132	100
160	75	90	100
200
250	85	100
315	—

По показанию счетчика

Как правило измерение счетчика отображаются в киловаттах (далее кВт). Для точности измерения стоит отключить все электроприборы или воспользоваться портативным счетчиком. Мощность электродвигателя 2,2 кВт, подразумевает что он потребляет 2,2 кВт электроэнергии в час.

Для измерения мощности по показанию счетчика нужно:

Подключить мотор и дать ему поработать в течении 6 минут.
Замеры счетчика умножить на 10 – получаем точную мощность электромотора.

Расчет мощности по току

Для начала нужно подключить двигатель к сети и замерить показатели напряжения. Замеряем потребляемый ток на каждой из обмоток фаз с помощью амперметра или мультиметра. Далее, находим сумму токов трех фаз и умножаем на ранее замеренные показатели напряжения, наглядно в формуле расчета мощности электродвигателя по току.

P – мощность электродвигателя;
U – напряжение;
Ia – ток 1 фазы;
Ib – 2 фазы;
Ic – 3 фазы.

Определение оборотов вала

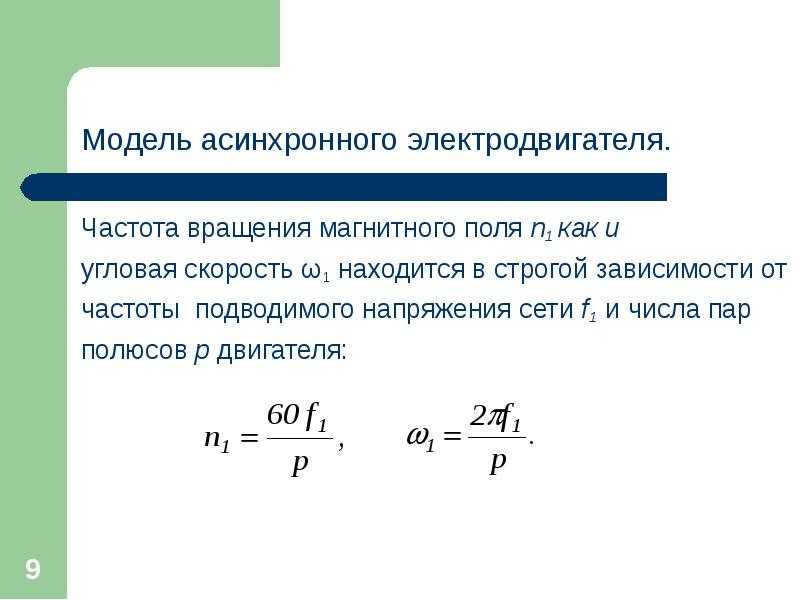

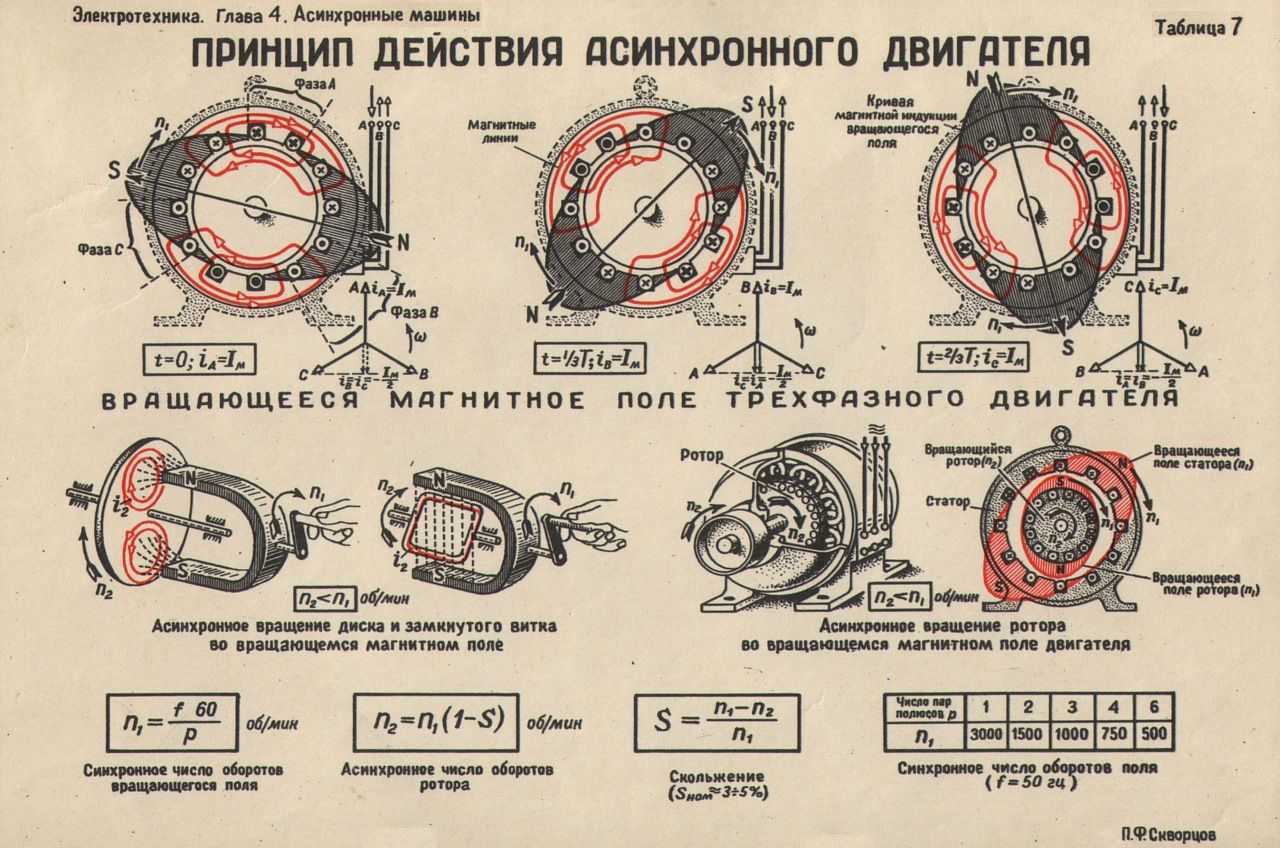

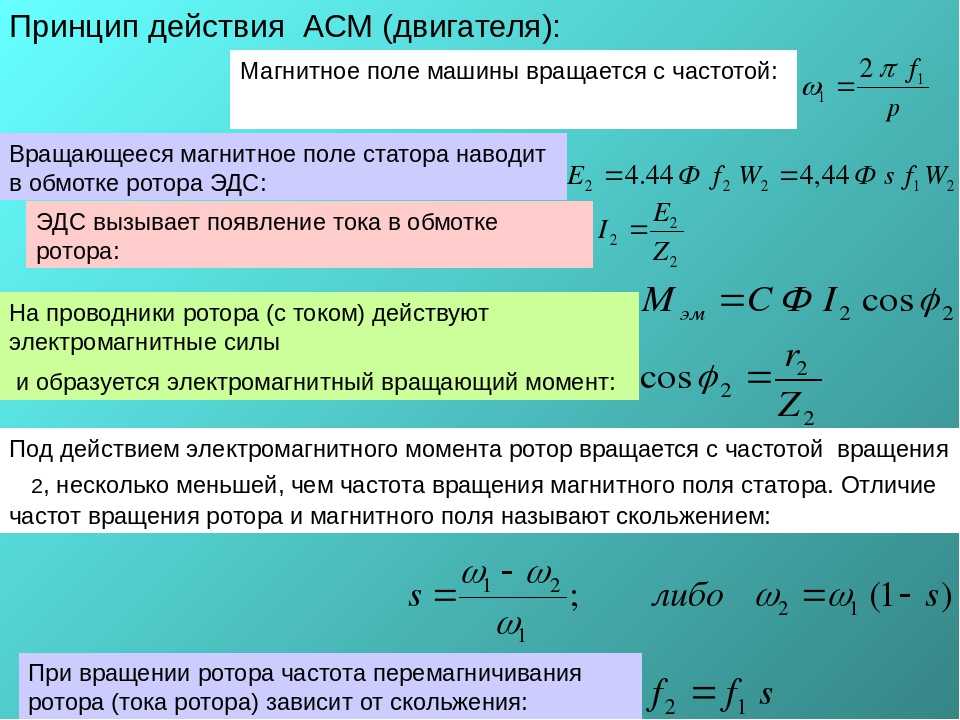

Асинхронные трехфазные двигатели по частоте вращения ротора делятся 4 типа: 3000, 1500, 1000 и 750 об. мин. Приводим пример маркировки на основании АИР 180:

АИР 180 М2 – где 2 это 3000 оборотов.
АИР 180 М4 – 4 это 1500 об. мин.
АИР 180 М6 – 6 обозначает частоту вращения 1000 об/мин.
АИР 180 М8 – 8 означает, что частота вращения выходного вала 750 оборотов.

Самый простой способ определить количество оборотов трехфазного асинхронного электродвигателя – снять задний кожух и посмотреть обмотку статора.

У двигателя на 3000 об/мин катушка обмотки статора занимает половину окружности — 180 °, то есть начало и конец секции параллельны друг другу и перпендикулярны центру. У электромоторов 1500 оборотов угол равен 120 °, у 1000 – 90 °. Схематический вид катушек изображен на чертеже. Все обмоточные данные двигателей смотрите в таблице.

Узнать частоту вращения с помощью амперметра

Узнать обороты вала двигателя, можно посчитав количество полюсов. Для этого нам понадобится миллиамперметр — подключаем измерительный прибор к обмотке статора. При вращении вала двигателя стрелка амперметра будет отклонятся. Число отклонений стрелки за один оборот – равно количеству полюсов.

2 полюса – 3000 об/мин
4 полюса – 1500 об/мин
6 полюса – 2000 об/мин
8 полюса – 750 об/мин

Определение мощности электродвигателя без бирки

По диаметру и длине вала
По габаритам и крепежным размерам
По сопротивлению обмоток
По току холостого хода
По току в клеммной коробке
С помощью индукционного счетчика (для бытовых электродвигателей)

Определение мощности двигателя по диаметру вала и длине

Первый способ

Нам понадобится обычная плоская батарейка на 4,5 В и комбинированный измерительный прибор (тестер) или миллиамперметр постоянного тока. Обмотки мы предварительно вызвонили омметром. У нас имеется несколько пар проводов, но нам надо определить, где у этих пар начало обмотки, а где конец.

Принципиальная схема соединения «треугольник».

Берем любую пару проводов, принадлежащих одной из обмоток. Условно помечаем один из выводов обмотки как начало (Н), а второй как конец (К). Подключаем тестер на пределе единицы или десятки миллиампер постоянного тока к любой другой паре проводов, принадлежащей другой обмотке.

Минус батарейки присоединяем к нашему условному концу (К) первой обмотки. Касаясь несколько раз начала первой обмотки плюсом батарейки, наблюдаем за показаниями тестера. Нас интересует отклоненение стрелки прибора в момент замыкания цепи «батарейка – обмотка».

Теперь отклонения прибора в момент замыкания должны быть в положительную сторону. Тот вывод обмотки, который соединен с плюсом тестера, будет началом второй обмотки, а с минусом – концом. Таким же образом определяем начала всех других обмоток.

Температура электродвигателя

При изменении температуры сопротивление обмоток меняется, поэтому температура двигателя при измерении должна быть 20°С или сопротивление необходимо пересчитывать по специальным таблицам. Для измерения температуры используются встроенные или дополнительно устанавливаемые внутренние температурные датчики. Их количество зависит от мощности электромашины:

до 10кВт — 1шт;
10-100кВт — 2шт;
100кВт-1мВт — 3шт;
более 1мВт — 4шт.

Температурой аппарата считается среднее значение показаний. При измерении сопротивления двигателя, не работавшего длительное время, его температурой считается температура окружающей среды. При этом она не должна меняться в течение нескольких дней перед началом измерений больше, чем на 5°С. Измерения производят несколько раз с перерывом не менее 2 часов. Если результат меняется, то следует подождать до приобретения электромашиной температуры окружающей среды.

Определение оборотов вала

АИР 180 М2 – где 2 это 3000 оборотов.
АИР 180 М4 – 4 это 1500 об. мин.
АИР 180 М6 – 6 обозначает частоту вращения 1000 об/мин.
АИР 180 М8 – 8 означает, что частота вращения выходного вала 750 оборотов.

Узнать частоту вращения с помощью амперметра

2 полюса – 3000 об/мин
4 полюса – 1500 об/мин
6 полюса – 2000 об/мин
8 полюса – 750 об/мин

Преобразователи на электронных ключах

Тиристорные регуляторы мощности являются одними из самых распространенных, обладающие простой схемой работы.

Тиристор, работает в сети переменного тока.

Отдельным видом является стабилизатор напряжения переменного тока. Стабилизатор содержит трансформатор с многочисленными обмотками.

Схема стабилизатора постоянного тока

Зарядное устройство 24 вольт на тиристоре

Принцип действия заключаются в заряде конденсатора и запертом тиристоре, а при достижении конденсатором напряжения, тиристор посылает ток на нагрузку.

Процесс пропорциональных сигналов

Сигналы, поступающие на вход системы, образуют обратную связь. Подробнее рассмотрим с помощью микросхемы.

Микросхема TDA 1085

Микросхема TDA 1085, изображенная выше, обеспечивает управление электродвигателем 12в, 24в обратной связью без потерь мощности. Обязательным является содержание таходатчика, обеспечивающего обратную связь двигателя с платой регулирования. Сигнал стаходатчика идёт на микросхему, которая передаёт силовым элементам задачу – добавить напряжение на мотор. При нагрузке на вал, плата прибавляет напряжение, а мощность увеличивается. Отпуская вал, напряжение уменьшается. Обороты будут постоянными, а силовой момент не изменится. Частота управляется в большом диапазоне. Такой двигатель 12, 24 вольт устанавливается в стиральные машины.

Промышленные регуляторы, состоящие из контроллеров 12, 24 вольт, заливаются смолой, поэтому ремонту не подлежат. Поэтому часто изготавливается прибор 12в самостоятельно. Несложный вариант с использованием микросхемы U2008B. В регуляторе используется обратная связь по току или плавный пуск. В случае использования последнего необходимы элементы C1, R4, перемычка X1 не нужна, а при обратной связи наоборот.

Определение оборотов вала

АИР 180 М2 – где 2 это 3000 оборотов.
АИР 180 М4 – 4 это 1500 об. мин.
АИР 180 М6 – 6 обозначает частоту вращения 1000 об/мин.
АИР 180 М8 – 8 означает, что частота вращения выходного вала 750 оборотов.

Узнать частоту вращения с помощью амперметра

2 полюса – 3000 об/мин
4 полюса – 1500 об/мин
6 полюса – 2000 об/мин
8 полюса – 750 об/мин

Для чего необходимо знать мощность двигателя

Из всех технических характеристик электродвигателя (КПД, номинальный рабочий ток, частота вращения и т.д.) самая значимая — мощность. Зная главные данные, вы сможете:

Подобрать подходящие по номиналам тепловое реле и автомат.
Определить пропускную способность и сечение электрических кабелей для подключения агрегата.
Эксплуатировать двигатель согласно его параметрам, не допуская перегрузок.

Мы описали, как замерить мощность электродвигателя разными способами. Используйте тот, который в вашем случае будет оптимальным. Применяя любой из методов, вы подберете агрегат, который будет лучшим образом отвечать вашим требованиям. Но самый эффективный вариант, экономящий ваше время и избавляющий вас от необходимости искать информацию и проводить замеры и расчеты — это сохранить технический паспорт в надежном месте и следить за тем, чтобы шильдик с данными не потерялся.

Источник

Определение оборотов вала

АИР 180 М2 – где 2 это 3000 оборотов.
АИР 180 М4 – 4 это 1500 об. мин.
АИР 180 М6 – 6 обозначает частоту вращения 1000 об/мин.
АИР 180 М8 – 8 означает, что частота вращения выходного вала 750 оборотов.

Узнать частоту вращения с помощью амперметра

2 полюса – 3000 об/мин
4 полюса – 1500 об/мин
6 полюса – 2000 об/мин
8 полюса – 750 об/мин

Определение по таблицам

Как узнать мощность электродвигателя по диаметру вала и другим показателям? В интернете нетрудно найти технические таблицы, с помощью которых можно узнать тип мотора и, соответственно, его мощность. Вам потребуется снять следующие параметры:

диаметр вала;
частота его вращения или число полюсов;
крепежные размеры;
диаметр фланца (если двигатель фланцевый);
высота до центра вала;
длина мотора (без выступающей части вала);
расстояние до оси.

Далее – вопрос времени и внимательности. Согласитесь, надежнее измерить детали и узнать точный, без погрешностей результат. В сети есть параметры абсолютно всех, даже очень старых моторов.

Как уменьшить пусковой ток асинхронного двигателя

Решить проблему большого пускового тока электрически можно двумя путями:

Вначале подавать на двигатель пониженное напряжение, а затем, по мере разгона, напряжение и скорость вращения поднять до номинального значения. Такой способ применяется в электронных устройствах запуска двигателей – софтстартерах (УПП) и преобразователях частоты (частотниках).
Использовать ограничители пускового тока, когда при пуске двигатель питается через мощные резисторы, а потом по таймеру переключается на номинал. Сопротивление резисторов соизмеримо с сопротивлением обмотки стартера (единицы Ом, в зависимости от мощности). Это устройство легко сделать самому (контактор + реле времени).
Сразу подавать полное напряжение, но сначала подключать обмотки так хитро, чтобы двигатель не раскручивался на полную мощность. И только когда в этом режиме двигатель раскрутится насколько это возможно, включать его на полную. Эта схема называется “Звезда – Треугольник”, читайте в следующей статье.

Можно сконструировать какую-то муфту, коробку передач, вариатор – для того чтобы раскрутить двигатель вхолостую, а потом подключить потребителя механического момента.

В современном оборудовании двигатели мощнее 2,2 кВт практически никогда напрямую не включают, поэтому для них пусковые токи рояли не играют. Для уменьшения пускового тока (и не только) в основном применяют преобразователи частоты, о которых будут отдельные статьи.

Нагрузка насосов и типы нагрузки электродвигателя

Выделяют следующие типы нагрузок:

Постоянная мощность

Термин «постоянная мощность» используется для определённых типов нагрузки, в которых требуется меньший вращающий момент при увеличении скорости вращения, и наоборот. Нагрузки при постоянной мощности обычно применяются в металлообработке, например, сверлении, прокатке и т.п.

Постоянный вращающий момент

Как видно из названия – «постоянный вращающий момент» – подразумевается, что величина вращающего момента, необходимого для приведения в действие какого- либо механизма, постоянна, независимо от скорости вращения. Примером такого режима работы могут служить конвейеры.

Переменный вращающий момент и мощность

«Переменный вращающий момент» – эта категория представляет для нас наибольший интерес. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером являются центробежные насосы.

Вся остальная часть данного раздела будет посвящена исключительно переменному вращающему моменту и мощности.

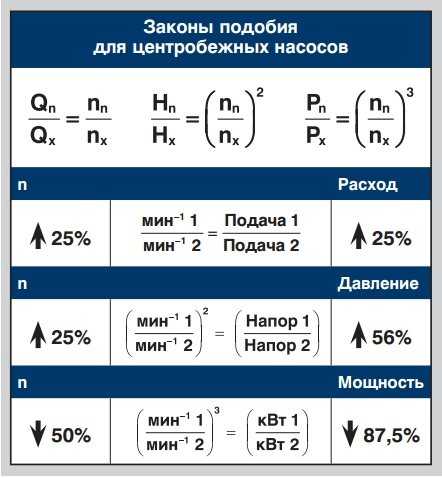

Определив, что для центробежных насосов типичным является переменный вращающий момент, мы должны проанализировать и оценить некоторые характеристики центробежного насоса. Использование приводов с переменной частотой вращения обусловлено особыми законами физики. В данном случае это законы подобия

, которые описывают соотношение между разностями давления и расходами.

Во-первых, подача насоса прямо пропорциональна частоте вращения. Это означает, что если насос будет работать с частотой вращения на 25% больше, подача увеличится на 25%.

Во-вторых, напор насоса будет меняться пропорционально квадрату изменения скорости вращения. Если частота вращения увеличивается на 25%, напор возрастает на 56%.

В-третьих, что особенно интересно, мощность пропорциональна кубу изменения скорости вращения. Это означает, что если требуемая частота вращения уменьшается на 50%, это равняется 87,5%-ному уменьшению потребляемой мощности.

Итак, законы подобия объясняют, почему использование приводов с переменной частотой вращения более целесообразно в тех областях применения, где требуются переменные значения расхода и давления. Grundfos предлагает ряд электродвигателей со встроенным частотным преобразователем, который регулирует частоту вращения для достижения именно этой цели.

Так же как подача, давление и мощность, потребная величина вращающего момента зависит от скорости вращения.

На рисунке показан центробежный насос в разрезе. Требования к вращающему моменту для такого типа нагрузки почти противоположны требованиям при «постоянной мощности». Для нагрузок при переменном вращающем моменте потребный вращающий момент при низкой частоте вращения – мал, а потребный вращающий момент при высокой частоте вращения – велик. В математическом выражении вращающий момент пропорционален квадрату скорости вращения, а мощность – кубу скорости вращения.

Это можно проиллюстрировать на примере характеристики вращающий момент/частота вращения, которую мы использовали ранее, когда рассказывали о вращающем моменте электродвигателя:

Когда электродвигатель набирает скорость от нуля до номинальной скорости, вращающий момент может значительно меняться. Величина вращающего момента, необходимая при определённой нагрузке, также изменяется с частотой вращения. Чтобы электродвигатель подходил для определённой нагрузки, необходимо чтобы величина вращающего момента электродвигателя всегда превышала вращающий момент, необходимый для данной нагрузки.

В примере, центробежный насос при номинальной нагрузке имеет вращающий момент, равный 70 Нм, что соответствует 22 кВт при номинальной частоте вращения 3000 мин-1. В данном случае насосу при пуске требуется 20% вращающего момента при номинальной нагрузке, т.е. приблизительно 14 Нм. После пуска вращающий момент немного падает, а затем, по мере того, как насос набирает скорость, увеличивается до величины полной нагрузки.

Очевидно, что нам необходим насос, который будет обеспечивать требуемые значения расход/напор (Q/H). Это значит, что нельзя допускать остановок электродвигателя, кроме того, электродвигатель должен постоянно ускоряться до тех пор, пока не достигнет номинальной скорости. Следовательно, необходимо, чтобы характеристика вращающего момента совпадала или превышала характеристику нагрузки на всём диапазоне от 0% до 100% скорости вращения. Любой «избыточный» момент, т.е. разница между кривой нагрузки и кривой электродвигателя, используется как ускорение вращения.
