Заземление ванны в квартире: как сделать заземление в ванной

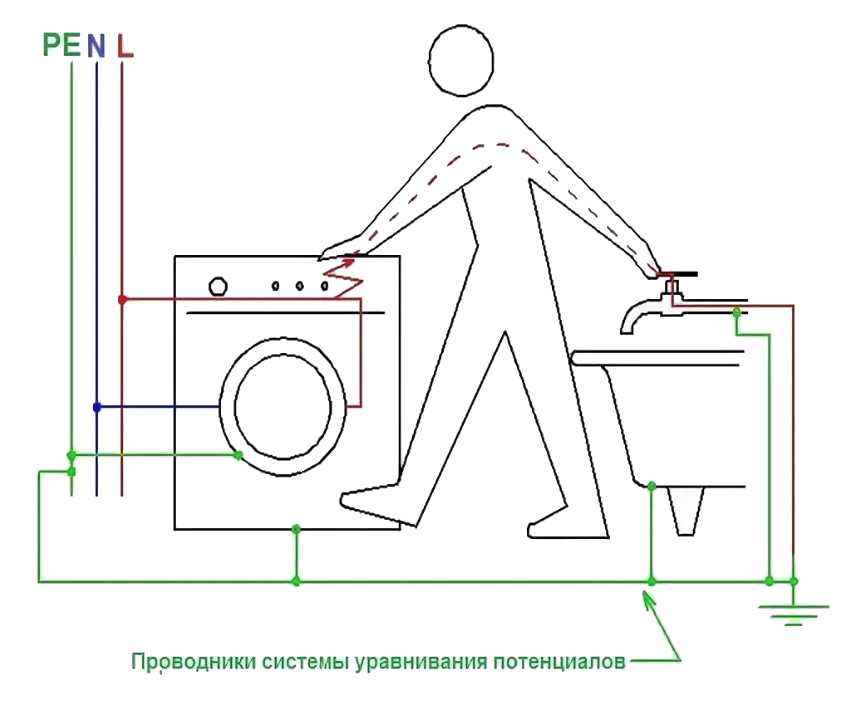

Заземление стиральной машины: почему это стоит делать

Возможно, токоведущие части изделия соприкоснулись с «массой» или компоненты электрики залило водой, просочившейся из бака? Владельцы видят причину изъяна исключительно в стиральной машинке и стараются быстрее избавиться от опасной «помощницы». Но в ней ли дело?

Если подобные бытовые истории в квартире или доме происходят с другими электробытовыми приборами, или после установки «стиралки» стали часто перегорать лампочки, это точно указывает на то, что причина неисправности не локализована в агрегате.

На самом деле проблема заключается в несоответствии технических стандартов современной электротехнической продукции и питающей сети. Разница заключается в том, что для нормальной работы агрегата требуется использовать 3 жильный кабель по системе заземления TN-S с фазой L, разделенным рабочим N и защитным PE нулем.

На деле 90% российских многоквартирных домов оснащены 2 жильной подводкой TN-C. К розеткам подводятся фаза L и один проводник PEN с совмещенным рабочим и защитным «0». По стандартам, действовавшим до 2003 г., допускалось не подводить отдельный заземляющий провод к розеткам, и нельзя было посадить корпус на землю. Поэтому требуется адаптация системы подводки питания под требования производителей.

В квартире

Некоторые ошибочно считают, что заземлять надо только старую бытовую технику с «уставшей» изоляцией на случай прошивки на «массу» переменного напряжения 220 В. Однако техническое решение новых электротехнических устройств изначально предусматривает присутствие потенциала 110 В на металлических частях корпуса! Связано это с использованием сетевого фильтра снижения высокочастотных помех, применяемого практически в любой современной СБТ. В этом каскаде фаза и ноль переменного напряжения 220 В через разделительные конденсаторы соединены с корпусом.

Если «допекают» постоянные покалывания и пощипывания при стирке от разряда конденсаторов, отключите вывод средней точки сетевого фильтра в цепи питания машинки от корпуса.

монтированной правильно считается электропроводка, отвечающая следующим требованиям:

в электрощитке присутствует нулевая (N) и заземляющая (PE) шина;
после счетчика фазный провод с красной изоляцией заходит в автомат УЗО, а с него отходит к питающей розетке стиральной машинки;
для подключения используется только специальная розетка и медные провода сечением 1 мм на каждые 2 кВт мощности;
N нулевой/синий и L фазный/синий провода подключаются к штырькам, а PE заземляющий/желто-зеленый соединяется с контактной площадкой штепселя.

По правилам техники безопасности работа без заземления стиральной машины во влажном помещении (ванной комнате, санузле) не допускается. При работе в «мокрой зоне» необходимо установить влагозащитную розетку со степенью защиты IP44.

В частном доме

Создать надежное заземление в частном доме можно, проложив многожильный кабель от электрощитка к розетке электроприемника по системе заземления TN-С-S . При использовании системы ТТ все группы электропроводки оснащаются УЗО с уставкой 10–30 мА. В случае, если проводка выполнена по стандартам советского периода TN-C по двухпроводной схеме, допускавшего отсутствие заземляющего провода, проводник РЕ от заземляющей шины пробрасывается отдельно. Это менее эстетичный, чем в первом случае, но надежный вариант. Наличие собственной придомовой территории позволяет также создать дополнительно заземляющий контур при отсутствии шины «земля», описание которого будет представлено в следующем разделе.

Предварительно следует убедиться в необходимости установки заземления или действенности существующего, делается это при помощи измерительного прибора.

Для замера используется мультиметр, установленный в режим измерения напряжения, а «землей» будет служить рука. Один щуп прибора надо зажать пальцами, а другим прикоснуться к любой металлической части в конструкции стиральной машинки. Если прибор покажет «0», устройство заземлено, если 100–110 В, то соединение с заземляющим контуром отсутствует – необходимо организовать систему уравнивания потенциалов с «землей».

Ванны из металла

Такое сантехническое оборудование можно разделить так:

Старого образца, которые были изготовлены давно, но неплохо справляются со своим назначением. В этом случае заземление ванны займет некоторое время. Сначала нужно с помощью дрели просверлить одну из ножек ванны, используя походящее сверло. Далее нужно вставить в отверстие заземляющую перемычку и закрепить ее, используя болт и гайку снабженную шайбой.
Современные изделия оснащены специальным устройством, которое называют лепестком. Именно к нему нужно присоединять заземляющий проводник, что занимает буквально несколько минут.

Как сделать заземление в квартире, если его нет?

Самым оптимальным решением проблемы является наличие готовой клеммы в распределительном щитке. Тогда достаточно предусмотреть заземляющий провод на этапе монтажа проводки и подключить его к уже существующему собственному контуру здания или к заземлению от линии.

1. Установка УЗО.

Если в электропроводке стояка на этапе строительства не предусмотрели заземление для квартир, то для защиты от попадания потенциала на корпус электроприборов можно подключить защитное устройство. В квартире УЗО актуально для мощных устройств с металлическим корпусом (водогрейных котлов, стиральных машин, посудомоечных машин и т.д), поэтому его можно подключать выборочно. Тем не мене, если отсутствует индивидуальный провод заземления, УЗО конечно будет срабатывать при токах утечки, но полноценную защиту отстроить вам не получится. Из-за чего данный способ может подойти в качестве временного решения до установки контура заземления для всего дома или квартиры.

Рис. 4: пример подключения бойлера через УЗО

2. Монтаж собственного контура заземления

Обустройство индивидуального контура заземления актуально как для всего многоэтажного дома, так и для отдельных его единиц – подъездов и квартир. При этом этажность квартиры значения не имеет, спуск вы можете сделать с любой высоты

Для обустройства заземления важно соблюсти величину переходного сопротивления контура, которое для сети 220 В составляет 10 Ом. Весь процесс установки заземления для квартир подразделяется на такие этапы:

Планирование места – в связи с большими объемами земляных работ и необходимостью забивки вертикальных заземлителей, вам нужно подобрать место с оптимальным типом грунта. Следует исключить каменистые почвы, места выгрузки строительных материалов, мусора и т.д.
Составление схемы и выбор материалов – определите способ установки заземлителей (горизонтальные или вертикальные), их тип и размеры (уголок, штырь, труба), количество и материал (медь или сталь). Рис. 5: пример схемы контура заземления
Разработка траншеи под заземление –для горизонтальных проводников выбирается глубина залегания от 20 до 50 см. В точках расположения вертикальных штырей сделайте углубление еще на 50 см. Рис. 6: расположение электродов в земле
Установка и соединение заземлителей – вертикальные штыри необходимо вбить на глубину от 1 до 1,5м. От глубины зависит величина переходного сопротивления заземления, поэтому, чем глубже войдет штырь, тем меньше их понадобиться для полноценного контура. После размещения всех элементов их соединяют между собой сваркой (для стальных конструкций) или болтами (для медных).
Подключение к общему шлейфу – весь контур соединяется с заземляющим контактом на щитке посредством шлейфа. Место подключения контура должно возвышаться над уровнем грунта не мене, чем на 2 см.
Измерение переходного сопротивления заземления – для этого используется специальный мост, но при его отсутствии можно воспользоваться и обычным мультиметром. Если величина сопротивления удовлетворяет норме, можете засыпать траншею.
Подключение всех металлических конструкций – к проводу заземления необходимо подключить корпусы всех приборов, заземляющие контакты розеток, корпус щитка в квартире. Рис. 7: пример подключения заземления к розетке

Следует отметить, что устройство защитного заземления в квартире должно сопровождаться уведомлением энергоснабжающей организации о изменениях в схеме питания. Иначе при выявлении самовольных внедрениях к вам могут применить штрафные санкции.

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны ванной комнаты по электробезопасности:

0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
1 – окружает предыдущую область, обычно это прилегающие стены.
2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не дальше 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.

Разновидности ванн и особенности их заземления

Если вы считаете, что акриловая ванна является диэлектриком и ее заземлять не нужно, вы ошибаетесь. Она, как и другие подобные изделия, имеет металлический каркас, и в нее наполняется жидкость, которая не является диэлектриком. К слову говоря, жидкость в ванне так или иначе связана с водой в водопроводе и других сантехнических приборах – образуется своего рода контур, по которому и двигается статическое напряжение вне зависимости от материала, из которого изготовлена ванна. Вот именно поэтому и нужно заземлять не только чугунную и стальную ванну, но и акриловую. Скажу больше, по всем правилам положено заземлять даже душевую кабину.

Теперь немного подробнее о том, как заземлить ванну в зависимости от материала изготовления.

Заземление чугунной ванны. Если идет речь о подключении к контуру заземления современной чугунной ванны, то здесь все просто – она уже имеет изготовленное в заводских условиях специальное ушко с отверстием. Так называемый лепесток как раз и служит для установки в него болта с гайкой и шайбами, посредством которого подсоединяется провод заземления к чугунной ванне. Немного сложнее дела обстоят со старыми чугунными ванными – раньше такой лепесток не предусматривался, и его придется изготовить самостоятельно. Ситуация немного осложняется тем, что к ножкам подсоединить провод заземления будет не слишком правильно – между ними и самой ванной нет надлежащего контакта. Решается этот вопрос следующим образом. В районе установки ножек имеются специальные отростки от корпуса ванны, которые служат для расклинивания ножек – вот в них и можно будет просверлить отверстие глубиной до 10мм, нарезать в нем метчиком резьбу и вкрутить винт с шайбой и гайкой, обеспечив таким способом надежный заземляющий контакт непосредственно самого тела чугунной ванны. В качестве альтернативы можно рассмотреть крылья ванны – в них также можно просверлить отверстие до 5мм. В этом случае придется угадывать с длиной винта.
Заземление стальной ванны. Заземлить современную стальную ванну вообще не представляет никаких проблем – как и в случае с чугуном, она имеет специальный лепесток, к которому подсоединяется заземляющий кабель. Есть, правда, один нюанс – чтобы заземление было полноценным, вокруг отверстия, в которое устанавливается обжимной винт, нужно будет счистить эмаль вплоть до самого металла.
Заземление акриловой ванны. Уже говорилось выше, что акрил является диэлектриком и не проводит электрический ток, но как и все подобные материалы, он способен сам вырабатывать статическое напряжение, которое накапливается на металлической раме этой ванны – именно ее и необходимо заземлять. В большинстве случаев на раме предусматривается ушко для заземления, но в некоторых конструкциях оно отсутствует. Решается этот вопрос, как и во всех предыдущих случаях, с помощью дрели и сверла – делается отверстие, в которое устанавливается обжимной винт. Не забывайте удалять вокруг отверстия краску – она является диэлектриком!

Именно так решается вопрос заземления в ванной комнате практически со всеми металлическими изделиями – провод, отверстие и болт с левой резьбой. Шучу. Большинство изделий, особенно мощные потребители электрической энергии, уже оснащены клеммами или, по крайней мере, отверстиями для подключения контура заземления.

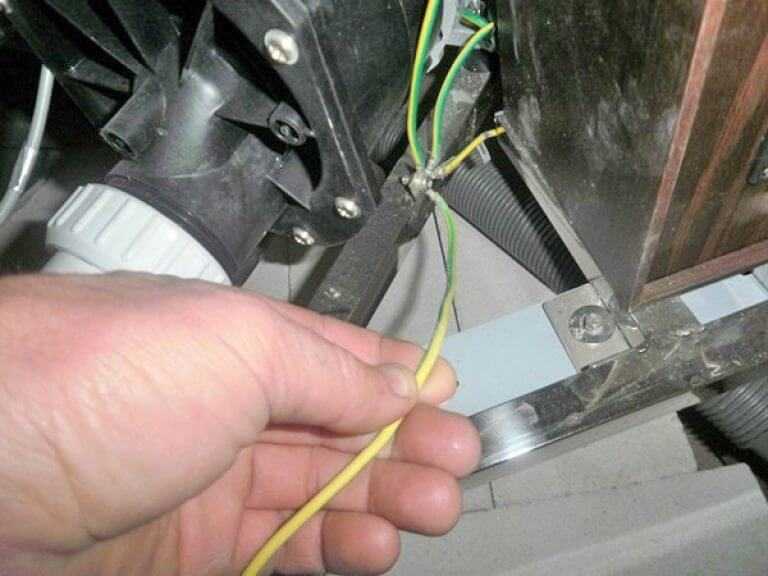

Заземление ванны джакузи фото

И в заключение несколько слов о заземлении гидромассажной ванны или, как ее принято сейчас называть, джакузи. Вопрос, как сделать заземление в ванной, оборудованной подобным сантехническим прибором, должен решаться в самую первую очередь – это ваша безопасность! Вы должны знать, что собираетесь принимать ванну, которая напичкана всевозможным электрическим оборудованием.

Вот, в принципе, и все, что необходимо знать о том, как выполняется заземление ванны. Если подводить итог всему вышенаписанному, то можно выделить три основных момента, опираясь на которые проводятся подобные работы: мощный медный кабель сечением не менее 6 квадратов, надежный контакт и подключение ванны непосредственно к контуру заземления до распределительного щитка. И напоследок напомню про такое изделие, как УЗО – вся электрическая проводка в ванной комнате в обязательном порядке должна подключаться через него.

Куда подключать

Самую большую опасность представляет желание ваших соседей заземлить электрические приборы к существующей внутридомовой системе трубопроводов. Ни в коем случае этого делать нельзя.

Предостережение:
Но проконтролировать это вы вряд-ли сможете, как и быть уверенным, что этого явления нет в вашей многоэтажке.

Электрощит

В любом городском многоквартирном доме:

есть соответствующее требованиям безопасности заземление;
оно общее, и подключить к нему можно все источники потребления электроэнергии;
для этого в электрическом щитке каждой квартиры установлен специальный контур заземления, соединенный с монтажной шиной.

Ванная комната

СНиП определены требования к степени защиты электроприборов в ванных комнатах. Например, для розеток и выключателей это IP44 и выше. Только в таком случае гарантируется их безопасная эксплуатация.

Совет:
В данном помещении требуется не только заземление ванны, но и применение влагозащищенных розеток. Более высокая стоимость в конечном итоге оправдана вашим спокойствием и безопасностью.

Совет:
Даже акриловые ванны заземлениеиспользуют в обязательном порядке, поскольку снабжены металлическим каркасом.

Особенности современного способа заземления ванн

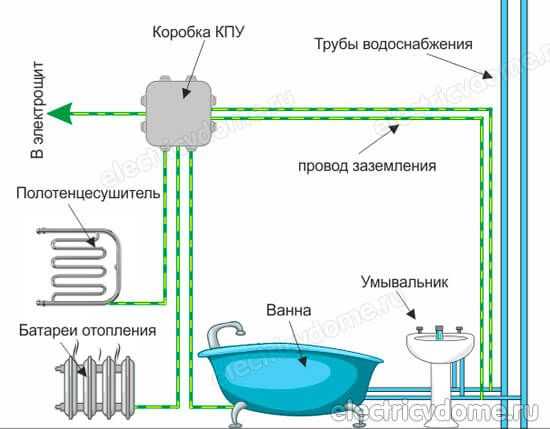

В соответствии с нормативами безопасного выполнения работ заземление ванны осуществляется через заземляющую шину, которая находиться на общем распределительном щите.

Важно! В новостройках задумываться о том, как сделать заземление ванной, не нужно, поскольку такие работы уже выполнены. В остальных же случаях такая процедура является необходимой, причем количество оборудования в этом помещении значения не имеет.

При этом не следует пользоваться «дедовским» способом, просто соединяя чашу со стояком канализации или водопровода. В современных условиях такой вариант совсем не подходит, поскольку многие заменили старые трубы и стояки на пластик.

К сожалению, во многих многоквартирных домах старой застройки заземления просто нет, но если была осуществлена его реконструкция, то можно смело приступать к работам по защите от воздействия электротока в ванной. При этом не следует пользоваться «дедовским» способом, просто соединяя чашу со стояком канализации или водопровода. В современных условиях такой вариант совсем не подходит, поскольку многие заменили старые трубы и стояки на пластик.

Приняв решение о необходимости заземления ванной, можно пригласить специалиста, либо сделать все самостоятельно, но обязательно нужно соблюдать правила:

Заземляющий провод должен иметь достаточное сечение, для ванной эта величина составляет 6ммІ.
Обязательно проверяется надежная изоляции из полихлорвинила, которая должна иметь желто-зеленый окрас. Длина выбирается в зависимости от конкретных условий, но провод не может быть менее 2 метров. Прокладывать нужно таким образом, чтобы исключить случайное повреждение и портить внешний вид помещения, например, внутри стен, за декоративным экраном и т.д.
Если в помещении установлены электрические устройства, подогревающие воду, подключение заземления нужно выполнять через защитное устройство, которое обеспечит при необходимости своевременное отключение.

Важно! При выборе заземляющих электродов предпочтение следует отдавать изделиям из меди, поскольку по сравнению со сталью, они обладают большей надежностью и эффективностью. Экономия в этом случае неуместна!

Сейчас в ванных комнатах встречаются как старые, но по-прежнему актуальные стальные и чугунные ванны, так и более современные варианты — из акрила

Нередки и «джакузи». Не смотря на довольно большое сходство выполняемых работ, каждый из этих вариантов имеет некоторые особенности, о которых следует знать, чтобы не наделать ошибок при решении вопроса: «Как сделать заземление ванны?»

Сейчас в ванных комнатах встречаются как старые, но по-прежнему актуальные стальные и чугунные ванны, так и более современные варианты — из акрила. Нередки и «джакузи». Не смотря на довольно большое сходство выполняемых работ, каждый из этих вариантов имеет некоторые особенности, о которых следует знать, чтобы не наделать ошибок при решении вопроса: «Как сделать заземление ванны?»

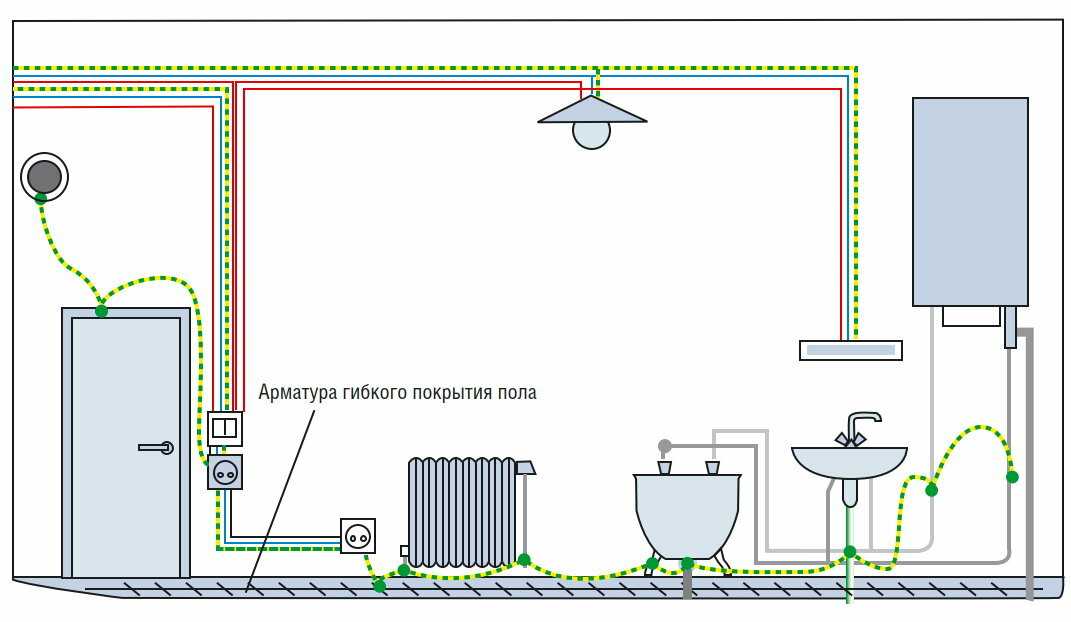

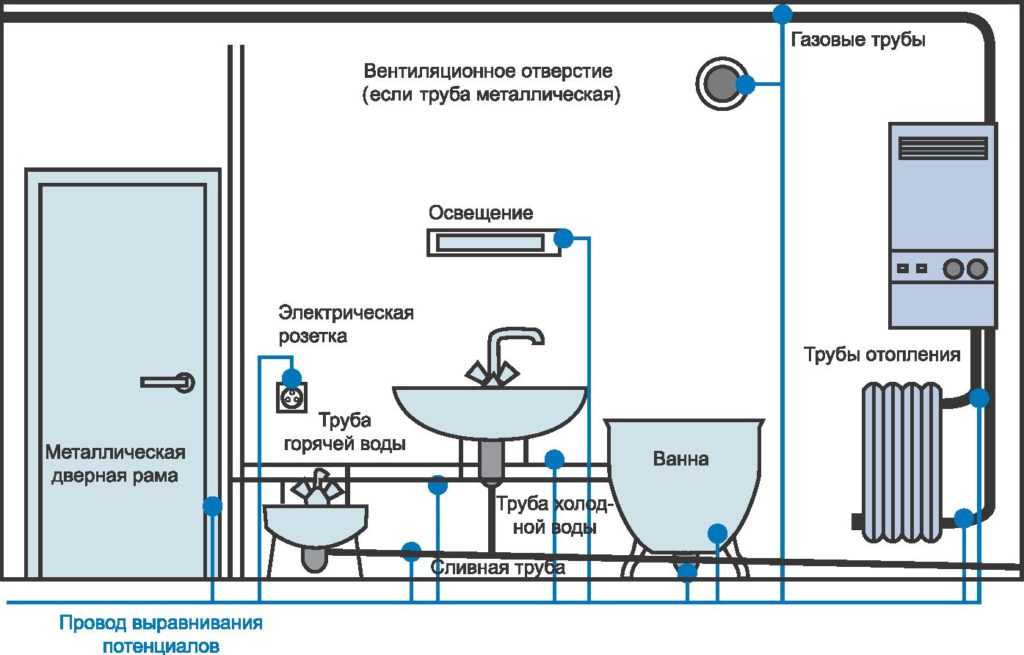

Заземление ванн и других потенциально небезопасных приборов и объектов

От каждого прибора должен отводиться отдельный проводник. Нельзя подсоединять к заземляющей шине щитка заземляемые устройства последовательно. В качестве заземляющего проводника должен браться медный сечением не меньше 2,5 мм2, если он будет механически защищен, и 4 мм2, когда такой защиты не будет. Также допускается использование алюминиевых и стальных проводников с сечением не меньше 16 мм2. Желательно использовать изолированный провод. Зачищаем его оба конца, на которых затем делаем кольцо под крепеж. Начнем с обычных душевых кабин и ванн. Они оснащены специальным креплением – ушком. При необходимости очищаем его в месте установки крепежа (подходящий болт с гайкой и шайбами, которые предохранят петлю провода и ушко от продавливания) от эмали, грязи или ржавчины до чистого металла.

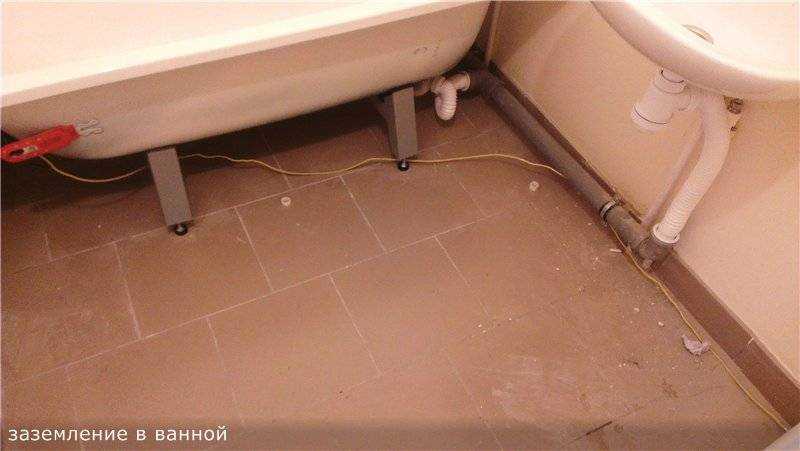

Правильное заземление ванной

В старых металлических ваннах заземление не предусмотрено. Если у них ножки являются неотъемлемой частью всего изделия (не съемные), то просверливаем в одной из них отверстие диаметром 4–6 мм под соответствующий болт с гайкой и шайбами. Сверлить надо в таком месте, чтобы отверстие не снизило прочность ножки, а крепеж и провод заземления не портили внешний вид. Перед креплением проводника место вокруг отверстия с обеих сторон надо очистить до чистого металла.

К съемным ножкам подводить заземление нельзя, так как контакт между ними и самой металлической ванной со временем значительно ухудшается, а то и вовсе пропадает из-за окисления и даже ржавления их прилегающих поверхностей от повышенной влажности, а также деформации, вызванной частой сменой температуры. Но если стойки крепятся к корпусу ванной болтами, то можно подсоединить заземление к одному из них. Когда нет такого крепления ножек, поступаем следующим образом.

В стальной ванне делаем сквозное отверстие у бортика со стороны, обращенной к стене. В чугунной с внешней ее стороны просверливаем глухое отверстие диаметром 5 мм в месте, где максимальная толщина металла. Лучше возле бортика. Затем нарезаем резьбу под болтик диаметром 6 мм (с шайбой). Главное, чтобы не получилось вместо глухого сквозное отверстие и не повредилось эмалевое покрытие внутри ванной. Но и глубина отверстия должна быть достаточной – 5–6 мм, чтобы надежно и с хорошим контактом установить заземление. У метчика для нарезки резьбы необходимо будет сточить заостренную носовую часть. Так удастся глубже нарезать резьбу.

Что делать, если ванна акриловая? Изготовленная экструзионным способом идет с металлической рамой-подставкой. Если на ней нет специального ушка под заземление, то просверливаем отверстие. Если акриловая ванна литая, то в ней обычно должна быть специальная перемычка. Когда ее нет, поступаем как с металлической ванной – сверлим отверстие. Заземление акрилового сантехнического прибора обезопасит еще и от статического электричества, накапливающегося на нем, когда в ванной относительно небольшая влажность.

Это необходимо, чтобы не получить «привет» от соседа в виде разряда током. Как это бывает, упоминалось в начале первой главы. Для этого можно использовать стальные хомуты с отверстиями. Все места подсоединения заземления надо покрыть битумной мастикой, чтобы не ржавели. Все проводники следует завести в коробку уравнивания потенциалов (КУП), установленную в малозаметном месте в ванной комнате. Это обычная коммутационная коробка из пластика с 1-ой общей шиной. А уже из нее тянем 1 изолированный провод того же сечения до заземляющей шины щитка.

Как сделать заземление в квартире, когда его нет

Относительно вопроса о том, как сделать заземление в квартире если его совсем нет необходимо отметить следующее. В данной ситуации возможны три варианта действий, а именно:

Использование УЗО.
Монтаж местного контура.
Другие приемы.

Рассмотрим каждый из них более подробно.

Подключение УЗО

Если в квартире заземление не предусмотрено проектом, а обойтись без него совершенно невозможно – допускается применять особые устройства УЗО. Эти приборы реагируют на малейшие утечки тока с корпусов защищаемой аппаратуры и мгновенно отключают поврежденную питающую линию от общей сети 220 В. (фото ниже). Абсолютной защиты они не гарантируют. Однако при повреждении стирального агрегата или водонагревателя УЗО моментально обесточит линию и не позволит поражающему току достичь опасной величины.

Устройство защитного отключения УЗО. Схема подключения в квартире

Специалисты настаивают на его установке даже при наличии зануления. Выполняя каждый свою функцию, автомат и УЗО будут дублировать друг друга. Если по какой-либо причине не сработает АВ – УЗО подстрахует его. Надежность такой защиты в целом повышается.

Монтаж индивидуального контура

Жильцы панельных зданий нередко договариваются обустроить заземление в квартирах своими руками, для чего потребуется отдельный заземлитель. Для реализации этой идеи от общего щитка в сторону подвала по монтажному стояку пробрасывается медная жила сечением не менее 4 мм кв. Дальнейшие действия выглядят следующим образом:

Рядом с подъездом обустраивается конструкция, форма и состав которой приведены на рисунке ниже.
Для ее получения по углам приямка, вырытого в виде правильного треугольника, вбиваются три металлических уголка подходящего сечения.
Затем они свариваются между собой широким металлическими полосами.
По завершении сварки к одному углу треугольной конструкции на болтовое соединение крепится спущенный от подъездного щитка заземляющий медный провод.

Контур заземления

Помимо этого потребуется полностью обновить квартирную электропроводку, в которой должен быть третий заземленный провод.

На заключительной стадии работ останется подсоединить к заземляющей пластине щитка третью жилу обновленной электропроводки.

Опасные способы защиты

Отдельные пользователи для обустройства заземления просто соединяют проброшенный заземляющий провод с контактной точкой на батарее центрального отопления. Они рассчитывают на то, что отопительный стояк может служить естественным заземлителем.

Ошибка всех таких «мастеров» заключается в том, что ни один зарытый в землю отвод от труб отопления не гарантирует надежного контакта с ней в пределах допустимой нормы сопротивления (не более 30 Ом).

В результате этого цепи, обеспечивающей его беспрепятственное стекание в аварийном режиме, не образуется. При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею.

Этот потенциал не понижается до нуля (как это должно случиться при правильно сделанном заземлении), а имеет значение, близкое к опасной для человека величине. Более того, он передается как на нижние, так и на верхние участки стояка. Таким образом, из-за безграмотно обустроенного заземления можно нанести электрическую травму людям, проживающим в соседней квартире.

Помимо данного способа, небезопасным считается и уже рассмотренное ранее зануление. Его опасность заключается в том, что при случайном обрыве нулевого провода на участке от ТПП до дома, напряжение 220 Вольт будет действовать на корпусах всех без исключения заземленных бытовых приборов.
