Как сделать батарейку своими руками?

Простейший АКБ из соды

Рассмотрим, как сделать простой аккумулятор своими руками. В качестве корпуса будем использовать небольшую пластиковую тару с крышечкой. Основными компонентами будут сода, и вода.

В тару заливается вода, и добавляется 1,5 ч.л. соды. Полученный раствор нужно перемешать. Делаем два конца из очищенных сварочных электродов. Длина каждого из них не должна превышать 7 см.

Концы каждого куска необходимо загнуть, а в крышке тары проделать два отверстия. Элементы с загнутыми концами вставляем в крышку, и накрываем тару. В интернете есть множество фото аккумуляторов своими руками, но этот самый простой вид.

Берем обычное зарядное устройство и подсоединяем к концам АКБ. Делаем пробную зарядку в течение 10 мин, и проводим замеры напряжения. Оно не будет превышать 2,5 В, и если заряжать батарею в течение 3 часов, то ее питания хватит для работы светодиода не более чем на 20 мин. Герметичность тары не допустима, иначе батарея начнет вздуваться.

Проверяем работу

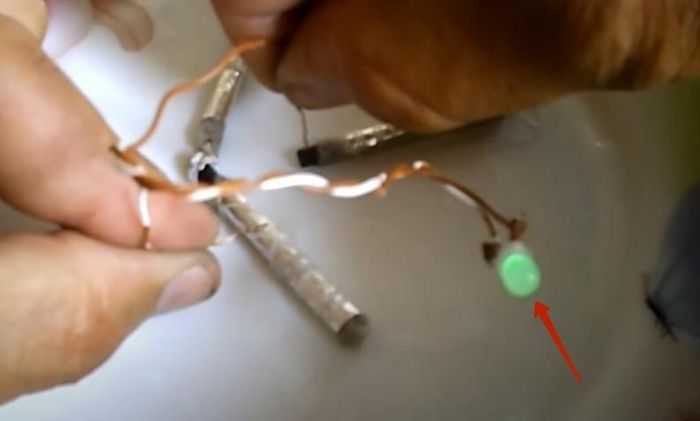

Тестером проверяем напряжение на выводах батареи. Одно маленькое изделие длиной 4-5 см выдает до 0,5 – 0,6 Вольт напряжения. К трем последовательно соединенным батарейкам подсоединяем светодиод и вот, – появился свет, ток пошел, батарея заработала.

Батарейки можно поместить в контейнер, например – соломинку для коктейлей. Контейнер вставляем внутрь пастовой ручки с прозрачным корпусом. Перед этим из ручки вынимаем пишущий стержень, обрезаем его так, чтобы в корпусе поместились контейнер с тремя батарейками и светодиодом. Светящая ручка с батарейками из простого карандаша готова!

Простые самодельные устройства из подручных материалов по образованию электротока позволяют познать и понять природу электричества, как источника энергии, выполняющего реальную работу. Конструирование таких устройств имеет неоценимое образовательное значение для детей, заменяет сотни страниц учебных пособий, пытающихся объяснить, что же это такое – электричество.

И никакими мерками не измерить той неописуемой радости, когда все сделанное их руками вдруг волшебным образом засветится, замигает разноцветными светодиодами. Этим-то как раз и важны такие самоделки.

Суть электричества, его открытие

Итак, суть электричества заключается в следующем: в составе атомов и молекул находятся так называемые элементарные частицы электроны и протоны. В центре атома находится ядро, состоящее из протонов и нейтронов.

Протоны — это частицы положительного заряда. Они по силе действия на другой заряд другой частицы могут отталкивать или притягивать её. Нейроны — это частицы нейтральные с точки зрения зарядов. Электроны вращаются на очень большой скорости вокруг ядра атома, и имеют отрицательный заряд. Количество элементарных частиц в атоме может быть разным в зависимости от конкретного вещества.

Суть электричества волновала человечество с античных времен. В VII веке до нашей эры) был такой философ Фалес Милетский, который впервые заметил некоторое электрическое явление. Если потереть о кусочек шерсти янтарь, то он начинает притягивать к себе имеющие небольшой вес предметы. Однако на этом развитие исследований в данной сфере почти на 2,5 тысячелетия остановилось. Продолжилось оно лишь в XVII веке. Сначала греческим философом был введен термин, затем начались активные изыскания по изучению природы электричества, возможностей его применения на благо человечества.

Наиболее значимые открытия и изобретения

1633 год – немецкий инженер Отто фон Герике изобретает первую в мире электростатическую машину, позволившую наблюдать различные виды взаимодействия электрических зарядов — их отталкивание и притягивание;
1729 год – английский ученый Стивен Грей в результате своих изысканий и экспериментов по передаче электричества на значительные расстояния обнаружил, что материалы, имеющие различную электропроводность неодинаково его пропускают через свою толщу;
1745 год – ученый из Нидерландов Питер ван Мушенбрук изобретает первый в мире накопитель электрического заряда (простейший конденсатор) – Лейденскую банку;
1800 год – итальянский ученый Алессандро Вольта изобрел первый источник тока – гальванический элемент, состоящий из круглых цинковых и серебряных пластин, сложенных поочередно столбиком и разделенных между собой смоченной в солевом растворе бумагой;
1820 год – датским ученым-физиком Хансом Эрстедом открыто электромагнитное взаимодействие между различными по знаку электрическими зарядами и заряженными частицами;
1831 год– Майкл Фарадей открывает такое явление, как электромагнитная индукция ;
1880 год– француз Пьер Кюри открывает эффект генерирования кристаллом электрического заряда при его сжатии или другом изменении.

Никола Тесла

На рубеже XIX – XX веков одним из самых известных и загадочных ученых, занимавшихся изучением того, что такое электричество, и создавшим множество изобретений был Никола Тесла. Он раскрыл суть электричества.

Никола Тесла — выдающийся учёный в области электричества

Никола Тесла – выдающийся ученый, внесший огромный вклад в изучение данного явления. Ему принадлежит более 1000 разнообразных изобретений, около 800 из которых он запатентовал. Наиболее значительными и важными изобретениями великого ученого являются:

Генератор высоких частот;
Индукционный асинхронный электродвигатель; Высокочастотный трансформатор;
Мачтовая антенна для передачи и приема радиосигналов.

А ещё Тесла был первым, кто разработал и выдвинул в практику правила техники безопасности при работе с электрическим током различной частоты и силы.

Как переделать блок питания в зарядку АКБ

Использовать БП от компьютера, в качестве основного звена самодельного зарядного устройства гораздо безопаснее прямого подключения к бытовой сети.

Необходимые материалы и инструменты

Для сбора самодельного устройства необходимо подготовить:

БП на микросхеме TL494 или KA7500, отсоединенный от стационарного компьютера.
Мультиметр.
Паяльник.
Два провода разного цвета по 1 м.
Нож.
Крестовую и плоскую отвертки.
Зажимы, или так называемые «крокодилы».
Светодиодный элемент.
Два конденсаторных элемента на 25 В.
Резисторы номиналом 2,7 и 1 кОм, 200, 68 и 0,47 Ом.
Диоды (2-3шт.).
Реле с 4 клеммами.
Силиконовый герметик.

Этих элементов будет достаточно для сбора ЗУ, которое сможет вернуть аккумулятор ТС к жизни за несколько часов.

Инструкция по изготовлению в домашних условиях

Чтобы собрать зарядное устройство для аккумулятора, нужно четко следовать алгоритму. Он состоит из следующих шагов:

Откройте системный блок, сняв крышку, которая обычно крепиться на 4 болта.
Отпаяйте переключатель 220/110В и все провода, которые от него отходят. Это защитит устройство от резкого скачка напряжения.
Уберите все провода, отходящие от микросхемы, за исключением желтого и черного пучков, а также одного зеленого провода.
Замените два конденсаторных элемента, расположенных на желтом проводе, на новые 25 В.
Удалите защиту от скачков напряжения, это поможет избежать выключения при поднятии напряжения до 14,4 В.
Деактивируйте средство защиты от перепадов напряжения путем замыкания 3 оптронов.
Увеличьте выходное напряжение до необходимых показателей с помощью дополнительной платы TL431, на которой расположен подстроечный резисторный элемент. Замените его. Сопротивление новой детали должно быть не ниже 2,7 кОм.
Удалите транзисторный элемент, расположенный рядом с платой.
Стабилизируйте выходное напряжение, подключив второй резистор с рабочей величиной сопротивления 200 Ом, при мощности 2 Вт. Резистор, который устанавливается на дополнительный канал, должен обладать параметрами 68 Ом и 0,5 Вт, соответственно.
Ограничьте силу тока на выходе до 8 А путем выпаивание старого резистора и его замены на новый с большим номиналом на 0,47 Ом.
Вмонтируйте в устройство дополнительную схему, состоящую из реле, диодных компонентов, резистора на 1 кОм и светодиода. Если последний элемент горит, значит цепь подключена верно.
Закрепите реле на вентиляторе блока с помощью герметика или болтов.
Вмонтируйте в ЗУ мультиметр путем параллельного соединения к цепи.
В корпусе зарядного устройства проделайте 2 отверстия для нейлоновых стяжек. Ими будут фиксироваться провода на блоке.
Подсоедините провода с соблюдением полярности. К аккумулятору подключение производится с помощью «крокодилов».
Проверьте работоспособность собранного устройства.

Процесс состоит из достаточно большого количества шагов, выполнение которых требует, как минимум, базовых знаний в радиотехнике.

Всегда следует помнить о мерах предосторожности

Как сделать аккумулятор своими руками

Химический источник тока (двухполюсник), способный после разряда восстанавливаться, можно выполнить своими руками. Любой химический источник тока, имеющий периодический режим работы (разряд – заряд), состоит из следующих основных элементов:

электроды: анод и катод;
электролит;
разделительные пластины (сепараторы);
корпус;
контактные клеммы (выводы).

В качестве анода и катода используются различные пары химических элементов. Анод имеет отрицательный заряд – восстановитель, катод положительный заряд – окислитель.

Оба электрода погружены в электролит. Это водные растворы солей и кислот, проводящие электричество. Когда происходит разряд аккумулятора (двухполюсника) на нагрузку, анод окисляется и вырабатывает электроны, которые через электролит движутся к катоду. На катоде происходит процесс восстановления окислителя.

Важно! При работе на нагрузку ток через двухполюсник течёт от минуса к плюсу, при зарядке от постороннего источника тока (ИТ) – от плюса к минусу. Для создания одной банки простейшего аккумулятора из меди и цинка понадобятся следующие детали:

Для создания одной банки простейшего аккумулятора из меди и цинка понадобятся следующие детали:

медная проволока длиной 100 мм;
оцинкованная пластина размерами 25 * 50 мм;
прокладка – вырезанная из москитной полиэтиленовой сетки полоска;
электролит – соляной раствор;
корпус из непрозрачного материала – герметичный стаканчик из-под кофе с крышкой.

Необходимо, чтобы ёмкость для аккумулятора была непрозрачной.

Сборка элемента производится в следующей последовательности:

медная проволока скручивается спиралью, для увеличения площади рабочей поверхности к верхнему концу припаивается отвод;
оцинкованная пластина также скручивается по окружности, к верхней части пластины припаивается отвод;
в крышке баночки делается два отверстия для выводов: в центре – для медной проволоки и ближе к краю – для вывода цинкового электрода;
медную спираль располагают по центру, вокруг неё размещают цинковую трубку, между ними вставляют изолирующую прокладку;
заливают электролит: солёную воду (1л воды на 5 ст. л. соли) или уксус 15%;
неплотно прикрывают крышку, предварительно продев в неё выводы.

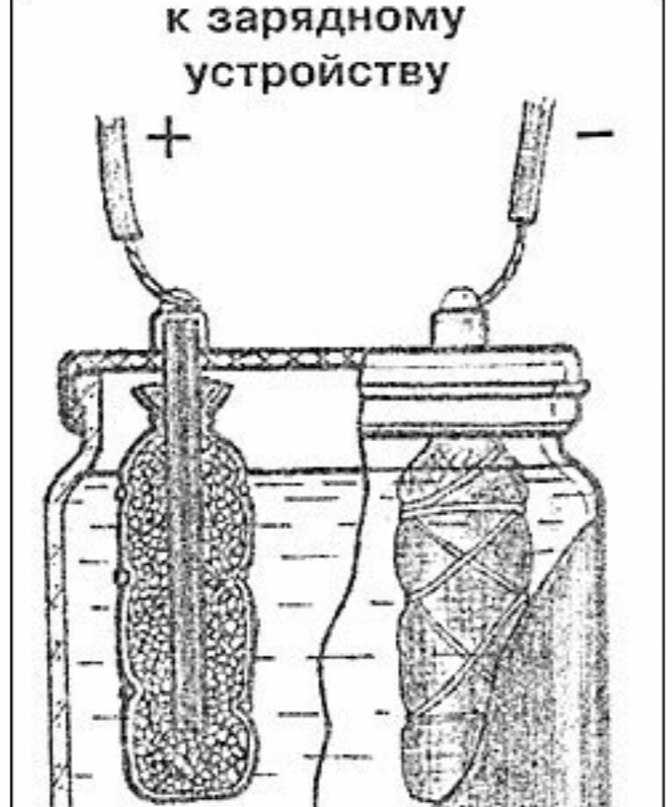

К полученной банке подключают источник тока для зарядки самодельного аккумулятора. При этом нельзя плотно закрывать крышку. Или для выхода газов при заряде в ней проделывается множество мелких отверстий (кроме отверстий для выводов). У самодельного элемента плюс – на медном электроде, минус – на цинковом.

Внимание! Чем меньше расстояние между элементами меди и цинка, и чем больше площадь поверхности электродов, тем большее напряжение выдаст подобная аккумуляторная ячейка. В идеале такой элемент вырабатывает 0,7 вольта

Недостаток такой АКБ заключается в высоком внутреннем сопротивлении и быстром саморазряде

В идеале такой элемент вырабатывает 0,7 вольта. Недостаток такой АКБ заключается в высоком внутреннем сопротивлении и быстром саморазряде.

Что такое переменный ток: определение

Этот термин слышал каждый, а вот что он означает, знают не все. Переменным называется хаотичное движение заряженных частиц, меняющее свою полярность от плюса к минусу с определенной частотой, которая измеряется в герцах (Гц). Если нарисовать график, то подобная величина будет выглядеть как синусоида, периодически пересекающая ось координат «Х». Если же говорить о трехфазном токе, то он протекает не по одному проводнику, а по трем. Синусоиды фаз в идеале совершенно идентичны, но сдвинуты во отношению друг к другу на 120 градусов.

Переменный ток встречается повсеместно. Он вырабатывается на электростанциях генераторами с различными приводами. Такой ток прост в передаче на различные расстояния и из него довольно просто получить постоянный, чего не скажешь об обратной трансформации. Для «транспортировки» с наименьшими потерями напряжение повышается до 25 кВ, вследствие чего, по законам физики, снижается сила тока, измеряемая в амперах (А). Когда он достигает нужной точки, то попадает на первичную трансформаторную подстанцию. На ней напряжение понижается до 6 кВ и отправляется дальше. Последний трансформатор еще понижает напряжение до привычных 0.4 кВ (400В). Именно этот ток по трем фазам попадает в многоквартирные дома. Здесь фазы равномерно распределяются, в результате чего в каждое жилище подводится 1 фаза, способная обеспечить помещения электрическим напряжением 220 В.

Так какой ток в розетке? Конечно же, переменный. Именно на нем работает практически вся бытовая техника. Если же устройству требуется постоянный ток, используются специальные трансформаторы с выпрямителями (диодными мостами), которые называются адаптерами. Подобными блоками питания часто оборудуются телевизоры, компьютеры, музыкальные центры.

Что находится внутри щелочной батарейки

Впервые щелочные (алкалайновые) батарейки выпустила компания Eveready (Energizer) в 1959 году. Ее принципиальное отличие от сухой батарейки — состав электролита и конструкция. Электролит состоит не из соли аммония, как в солевой, а из раствора щелочи (обычно гидроксида калия). Конструкция элемента вывернута наизнанку по сравнению с конструкцией солевого элемента. То есть, если у солевого элемента корпус (-), а центральный токоотвод (+), то у щелочного элемента наоборот, корпус (+), а центральный токоотвод (-).

Типичная щелочная батарея выполнена в форме стального цилиндра, покрытого изолирующей пластиковой оболочкой. Положительный конец батарейки (катод) имеет выступающую наружу поверхность. Отрицательный конец (анод) — плоский. Эти две клеммы батарейки электрически изолированы друг от друга.

1 — никелированный стальной стакан
2 — латунный токосъемник
3 — анодная паста
4 — сепаратор
5 — катодная паста
6 — защитная оболочка
7 — предохранительная мембрана
8 — прокладка
9 — стальная тарелка

Корпус батарейки обычно делается из стали с никелевым покрытием. Внутри находится несколько слоев различных материалов, химические реакции которых создают определенные уровни напряжений и токов:

Первый слой — это катод, представляющий собой смесь оксида марганца (MnO₂) и графита. Этот материал находится в контакте с металлом положительной клеммы. Графит добавляется для улучшения проводимости смеси и увеличения плотности энергии.
Затем идет сепаратор — слой пористого материала, который образует барьер, предотвращающий прямой контакт анодного и катодного материалов друг с другом. В процессе производства на сепаратор распыляется щелочной электролит — гидроксид калия.
С другой стороны барьера находится анод, который представляет собой пасту, изготовленную из цинкового порошка (Zn), а также желирующего агента. Желирующий агент поддерживает цинк во взвешенном состоянии, чтобы он не накапливался в одном месте.

Химический источник тока

Химические источники питания постоянного тока – это семейство устройств и аппаратов, которые выдают напряжение на своих клеммах в результате внутренних химических процессов окисления или гальванизации. Их работа основана на реакциях химических веществ, которые, вступая во взаимодействие между собой, производят постоянный электроток.

К сведению. Процессы, протекающие в химических источниках (ХИТ), идут без тепловых или механических воздействий. Это выделяет их в особый ряд среди устройств, генерирующих напряжения постоянной полярности.

Некоторые виды химических источников тока

Термины и определения подробно описаны в ГОСТ Р МЭК 60050-482-2011, введённом в действие 01.07.2012 года. В нём сокращённо обозначены химические источники тока – ХИТ.

Разделение по видам ХИТ производят в следующей градации:

первичные;
топливные;
аккумуляторы.

Это различие проведено по способу действия источника.

Химические источники тока

Элементы однократного применения – первичные источники. В них заложен конечный запас реагентов, которые вступят в реакцию и перестанут вырабатывать энергию по окончании процесса. Это различные батарейки типа АА.

Топливные ХИТ способны работать постоянно, но требуют поступления новой дозы веществ и удаления отработанных продуктов. По сути, это гальваническая ячейка, куда подводятся раздельно топливо и окислитель, они вступают в реакцию на двух электродах. В электролите растворяется топливо, и происходит катодное окисление. Это практически прецизионный лабораторный процесс.

Схема работы топливного элемента

Вторичные элементы, которые имеют возможность использоваться много раз, после подзаряда или перезаряда называются аккумуляторами. Если к таким устройствам подключить ток, то они снова регенерируются и аккумулируют энергию. Они нашли самое широкое применение в питании мобильных устройств и механизмов.

Аккумуляторный источник тока

Принцип работы

Аккумуляторы холода – пластмассовая, обязательно герметичная, емкость прямоугольной плоской формы, внутри которой содержится специальная жидкость – обычно это раствор карбоксиметилцеллюлозы. Вес одного контейнера – примерно 0,5 кг, рассчитан он на 6-10 л объема термосумки, позволяя до 10 часов поддерживать постоянную температуру. По сути, приспособление напоминает лед, но обладает особыми свойствами – быстро замерзает и медленно тает.

Устройства, аккумулирующие холод, многофункциональны: пригодятся туристам, дачникам, автомобилистам в дороге. Кроме того, они продлевают срок службы стационарного холодильника, снижая нагрузку на компрессор, становятся настоящим спасением при отключении электроэнергии, когда содержимое морозилки начинает таять. Используют хладагенты также и в медицине – для перевозки ряда препаратов, вакцин, биологических тканей и прочего.

Принцип функционирования такого устройства прост: контейнер помещают в морозильную камеру, где он за 6-8 часов полностью замерзает. После этого аккумулятор готов к работе – нужным количеством пакетов обкладывают бока и дно термосумки, а затем плотно загружают туда продукты. Срок эксплуатации хладагента не ограничен, после использования его можно промыть водой, вытереть насухо и повторно заморозить.

Великий Тесла

Гениальный ученый из Сербии Никола Тесла, посвятив свою жизнь электричеству, сделал много открытий, которые мы используем и сегодня. Многофазные электрические машины, асинхронные электрические моторы, передача энергии через многофазный переменный ток — это далеко не весь перечень изобретений великого ученого.

Многие уверены, что явление в Сибири, получившее название Тунгусский метеорит, на самом деле вызвал именно Тесла. Но, наверное, одним из самых загадочных изобретений является трансформатор, способный получать напряжение до пятнадцати миллионов вольт. Необычным является как его устройство, так и неподдающиеся известным законам расчеты. Но в те времена начали развивать вакуумную технику, в которой не было неясностей. Поэтому об изобретении ученого на время забыли.

Но сегодня, с появлением теоретической физики, к его работам снова возобновился интерес. Эфир признали газом, на который распространяются все законы газовой механики. Именно оттуда черпал энергию великий Тесла. Стоит отметить, что эфирная теория была очень распространена в прошлом среди многих ученых. Лишь с возникновением СТО — специальной теории относительности Эйнштейна, в которой он опровергал существование эфира, — о нем забыли, хотя сформулированная позже общая теория не оспаривала его как такового.

Но пока остановимся подробнее на электрическом токе и устройствах, которые повсеместно распространены сегодня.

Как работает электричество, электризация

Положительный и отрицательный ионы

Как уже было отмечено, по умолчанию, атом электрически нейтрален: положительный и отрицательный заряды равны. Они компенсируют другу друга. Но, если, вдруг, представить себе, что хотя-бы один электрон покинет сове место в атоме, то суммарный положительный электрический заряд протонов превысит отрицательный заряд всех оставшихся электронов. Поэтому такой атом в целом имеет свойства положительного заряда и называется положительный ион.

Электризация

Атом, получивший дополнительный электрон, будет иметь в преобладающей степени отрицательный заряд. В этом случае атом называется отрицательный ион.

Следует заметить, что не только атом будет иметь положительный или отрицательный заряд, но и молекула, а соответственно и вещество, которое содержит данный атом.

Электризация

Электризацией называют процесс получения дополнительного электрона, либо наоборот его потерю. Если какое-либо тело имеет избыток или нехватку электронов, то есть явно выраженный заряд какого либо знака, то говорят, что тело наэлектризовано.

Опытным путем установлено, что заряды одного знака отталкиваются, а разных знаков притягиваются. Подобный опыт можно повторить следующим очень известным образом: подвесить на нити два металлических шарика, которые изначально имеют нейтральный заряд. Далее придать одному шарику положительный заряд, а второму отрицательный. В результате шарики притянутся друг к другу. Если двум шарикам сообщить заряд одного знака, то они будут отталкиваться.

Электризация трением

А вот, при натирании стеклянной палочки шелком, все происходит наоборот. Электроны поверхностного слоя стекла покидают палочку. В этом случае стеклянная палочка приобретает положительный заряд за счет перевеса суммарного заряда протонов.

Электризация металла

Если мы возьмем хорошо проводящий материал, например кусок металла, то при натирании его о диэлектрик, образовавшийся на поверхности металла заряд, мгновенно уйдет в землю через наше тело и другие предметы. Поскольку в отличии от рассматриваемых диэлектриков наше тело обладает относительно хорошей проводимостью и по нему сравнительно легко перемещаются заряды.

Опыт электризации трением не получится оценить и в том случае, когда мы возьмём два металлических предмета даже с хорошо изолированными рукоятками. При взаимном трении металл об металл, как и в предыдущих опытах возникнут свободные электроны. Однако вследствие наличия неизбежной шероховатости поверхностей, не получится одновременно по всей поверхности отделить оба металлических предмета. Так, в последней точке соприкосновения двух поверхностей электроны перетекут через так называемый «мостик» пока их количество снова не станет таким же, как и до натирания.

Статическое электричество

Итак, теперь нам известно, что при натирании рассмотренных предметов, некоторые электроны получают избыточную энергию. Затем они покидают атомы одного тела, которое становится положительно заряженным. Эти электроны занимают места на орбитах атомов другого вещества. Которое, в свою очередь, приобретает свойства отрицательного заряда. При этом одноименные заряды отталкиваются друг от друга, а разноименные – притягиваются. Силы, порождаемые зарядами, называются электрическими. А сам факт наличия электрических зарядов и их взаимодействие называют электричество.

В рассмотренных примерах получают так называемое статическое электричество.

Электрическая сила

В процессе электризации к заряженной пластмассовой палочке будут сами собой притягиваться кусочки бумаги. Почему это происходит?

Попробуем раскрыть тайну физического процесса. Она заключается в следующем. При поднесении заряженного тела к незаряженному телу под действием электрических сил происходит перемещение электронов к одному из краев тела. И этот край тела ввиду избытка электронов становится отрицательно заряженным. А противоположный край, соответственно, положительно заряженным. Средняя часть тела будет нейтрально заряженной. Таким образом, заряды смещаются по краям данного тела.

Ближе к поднесенному заряженному телу будут стремиться заряды противоположного знака. Например, если палочка заряжена положительно, то к ней притянется бумага. Той поверхностью, на которой скопились отрицательные заряды. И наоборот.

Формула закона Кулона

Качественные системы зарядки Li-ion 18650

Как заряжать литий ионный аккумулятор

Литий-ионные источники электричества этого типа широко эксплуатируются с различными устройствами. Для их продолжительной работы необходима постоянная подзарядка. При заряде напряжение на элементе достигает значения 4,2 В, после чего снижается до 2-3 В. При глубоких разрядах (ниже 3 В) срок службы Li-ion 18650 значительно сокращается.

Система для зарядки Li-ion 18650

Важно! На долговечность влияет количество циклов «заряд-разряд». Это оптимальное число циклов, при которых ёмкость батареи при первом заряде (номинальная), отличается от текущей ёмкости после заряда не более, чем на 20%

Нормальным считается показатель – 350-500 циклов «заряд-разряд».

Существуют специальные зарядные устройства для подобных аккумуляторов, но их можно сделать самостоятельно, используя схему.

Схема самодельной зарядки для Li-ion 18650

Регулировка тока осуществляется подбором резистора R4 на первоначальное значение тока зарядки. Он зависит от емкости аккумулятора. Например, если ёмкость батареи 3000 мА/ч, то ток зарядки равен 2-3 А.

Заводские системы контроля заряда самостоятельно делают регулировку этого параметра в рамках всего времени заряда.

Идеальный источник тока

Если ток, проходящий через двухполюсник и снимаемый с его контактов, не изменяется от величины напряжения на этих контактах, то это идеальный источник тока. Закон Ома, утверждающий, что сила тока на участке цепи находится в прямой зависимости от напряжения и обратно пропорциональна сопротивлению, ссылается на такой эталон. Формула:

I = U/R, где:

I – ток, А;
U – напряжение, В;
R – сопротивление, Ом.

В этом случае подразумевается, что внутреннее сопротивление источника близко или равно бесконечности. Это значит, что внешние параметры цепи, изменяющие напряжение на выходе двухполюсника, не изменяют ток.

Внимание! Мощность на выводах источника будет повышаться с увеличением сопротивления нагрузки, при неизменном токе это даёт увеличение мощности P = U*I. В этом случае можно говорить об идеальном источнике мощности

Источник любого типа далёк от идеального генератора. Правильно подобранный и неповреждённый источник тока прослужит долго. Главное, чтобы эксплуатация проходила в рекомендуемом режиме. Так как большинство изделий связано с химическими процессами, то хранение и утилизация этой продукции выполняются по экологическим нормам и правилам.

Стеклянная емкость с электролитом

Подобная конструкция очень похожа на первую созданную батарейку. Для ее сборки понадобится:

стеклянная емкость (стакан или банка);
пластина цинка или алюминия;
медная пластинка;
провода;
хлористый аммоний;
вода.

Желательно, чтобы площади пластинок алюминия (анод) и меди (катод) были с ладонь. Это увеличит эффективность аккумулятора. К каждой пластинки припаять по проводу. После чего поместить их в банку таким образом, чтобы они не прикасались друг к другу

Также важно, чтобы пластинки были выше банки

Для приготовления электролита необходимо смешать хлористый аммоний и воду. На 0.1 л жидкости брать 50 г порошка. После чего залить полученную смесь в банку. Также электролит можно сделать из серной кислоты. Раствор должен получится 20%.

Готовый раствор влить в банку до краев. При составлении таких нескольких элементов можно получить неплохой аккумулятор способный зарядить даже энергозатратное устройство. Данный элемент питания является аналогом солевой батареи, так как схож с ней по составу.

№2. Медная обмотка.

Теперь наматываем медный провод на ложку в несколько слоев. Но можно и в один. Концы проводов оставляем длинными, так как они будут полюсами. Витки не должны быть намотаны вплотную друг к другу. Оставляем между ними небольшие отступы. После этого возвращаемся к первому шагу и наматываем пленку. Ее нужно наматывать свободно, что оставить доступ раствора к меди. Далее снова наматываем провод. Все это повторяем до 7 раз и больше. На выходе получим довольно толстую катушку с торчащими медными ответвлениями.

№3. Раствор.

В стеклянную емкость насыпаем чайную ложечку соли. Затем добавляем столько же уксуса. Выполняем легкое помешивание. Далее заливаем глицерин из 4-х пузырьков.

Какой ток опаснее?

Переменный ток протекает в розетках и распределительных коробках, поэтому его опасность более актуальна

До сих пор законы воздействия электричества на человеческий организм мало изучены. На характер и тяжесть поражения влияет множество факторов, самыми значимыми из которых являются:

Напряжение. В диапазоне от нуля до 400 В более опасным считают переменный ток. На отметке в 500 В у обоих видов тока равная поражающая сила, а при напряжении в 600 В и выше постоянный ток превращается в злейшего врага. То есть при высоком вольтаже переменный ток менее опасен, чем постоянный.
Частота (для переменного тока). Ток частотой до 500 Гц считается относительно безопасным, как и ток частотой свыше 1 тыс. Гц. Самые опасные значения — 600–900 Гц.
Сила тока. Серьёзные травмы организму способен нанести переменный ток в 20 мА и выше, а также постоянный ток силой не менее 100 мА. При равной силе тока переменный опаснее.
Зона воздействия. Поражения конечностей не так опасны, как поражения туловища и головы.

Выделяют четыре степени тяжести при поражении электрическим током:

Первой свойственны исключительно судорожные сокращения мышц.
На второй добавляется потеря сознания.
Третья стадия приводит к нарушениям в работе сердца и дыхательной системы.
Четвёртой является клиническая смерть.

Любая стадия может сопровождаться более или менее сильными ожогами.

Будьте внимательны и осторожны, следите за исправностью электроприборов, соблюдайте правила техники безопасности, и тогда поражение электрическим током вам не грозит.

Испытания электромобиля QUANTiNO 2 совместно с bi-ION от nanoFlowcell Holdings

Проведены совместные испытания работы аккумуляторов на основе bi-ION компаний по производству элетромобилей QUANTiNO 2 и nanoFlowcell Holdings. Батареи продемонстрировали высокую динамику и стабильность работы системы привода даже без суперконденсаторов. За счет этой технологии компании добились увеличения скорости и огромного снижения как веса, так и стоимости нового электромобиля.

Это означает, что относительно скоро мы увидим, как его уже называют, “квантовый электрокар nanoFlowcell” на дорогах. Также ожидается, что такие автомобили будут стоить меньше, чем современные машины с двигателями внутреннего сгорания. Последние тесты этого ё-мобиля уже направлены на подтверждение готовности к серийному производству.

В ходе испытаний, прошедших на автодроме в швейцарском Цюрихе, Quantino преодолел немыслимое расстояние для всех представленных на рынке электромобилей в 1 000 км всего за 8 часов и 21 минуту, при средней скорости в 120 км/ч. А после теста главного инженера NanoFlowcell Нунцио Ла Веккья, проехавшего 1 036 км со средней скоростью в 74 км/ч, имитируя городской цикл движения с незначительными остановками, остаток емкости батареи составила 78%.

В комплектацию двухдверного концепткара nanoFlowcell Quantino входят 4 электрических двигателя с мощностью по 108 л.с. каждый и крутящим моментом в 200 Нм. Автомобиль набирает скорость в 100 км/ч всего за 5 секунд. Машина способна развивать скорость в 100 км/ч за 5 секунд, а процесс зарядки автомобиля на квантовой энергии занимает всего 4 секунды.

Мощный и экологически чистый квантовый двигатель и простой процесс заправки безопасными энергоносителями – основные конкурентные преимущества концепткара nanoFlowcell Quantino.

Электромобиль в действии, а также его внешний вид можно оценить при помощи данного видео

Как возникает ток и напряжение

Для ответа на вопрос, что убивает ток или напряжение, необходимо разобраться, к каким физическим явлениям относятся эти термины. Несмотря на то, что они связаны между собой, это два разных понятия.

Что такое электрический ток

Согласно школьному курсу физики и Теоретическим Основам Электротехники (ТОЭ) электрическим током называется направленное движение электрических частиц. В металлах это электроны, а в жидкостях, в том числе организме человека, ионы солей, кислот и щелочей. Именно поэтому дистиллированная вода является изолятором.

Единицей измерения является 1 Ампер. Это около 6,24 × 1018 электронов, протекающих через проводник за 1 секунду.

Интересно! Воздействие токов небольшой величины применяются в медицине в установках УВЧ и для лечения некоторых заболеваний.

Что такое напряжение

Электрическое напряжение — это разность потенциалов между двумя точками или проводами. Этот потенциал приводит в движение заряженные частицы и вызывает появление электрического тока в проводнике. Говоря об опасном токе и напряжение для человека чаще всего подразумевается один из проводов и заземление.

При наличии только одного контакта разность потенциалов и напряжение отсутствует. Именно поэтому птицы могут сидеть на высоковольтных проводах, а сама линия электропередач монтируется так, чтобы исключить одновременное прикосновение пернатых к двум проводам или к проводу и опоре.
