Признаки неисправности реле генератора

Диагностика реле регулятора

Определить поломки регулятора напряжения можно по признакам косвенным. Прежде всего, это некорректная зарядка АКБ:

перезаряд – выкипает электролит, раствор кислоты попадает на детали кузова
недозаряд – ДВС не запускается, лампы горят в пол накала

Однако предпочтительнее диагностика приборами – вольтметром или тестером. Любое отклонение от максимального значения напряжения 14,5 В (в некоторых авто бортовая сеть рассчитана на 14,8 В) на больших оборотах или минимального значения 12,8 В на малых оборотах становится причиной замены/ремонта реле регулятора.

Встроенного

Чаще всего регулятор напряжения интегрирован в щетки генератора, поэтому необходимо уровневое обследование этого узла:

после снятия защитной крышки и ослабления винтов щеточный узел извлекается наружу
при износе щеток (осталось меньше 5 мм их длины) замена должна производится в обязательном порядке
диагностика генератора мультиметром производится в комплекте с аккумулятором или зарядным устройством
«минусовой» провод от источника тока замыкается на соответствующую пластину регулятора
«плюсовой» провод от ЗУ или АКБ подключается к аналогичному разъему реле
тестер устанавливается в режим вольтметра 0 – 20 В, щупы накладываются на щетки
в диапазоне 12,8 – 14,5 В между щетками должно быть напряжение
при увеличении напряжения больше 14,5 В стрелка вольтметра должна быть на нуле

В данном случае вместо вольтметра можно использовать лампу, которая должна гореть в указанном интервале напряжения, гаснуть при увеличении этой характеристики больше этого значения.

Выносного

Никаких отличий в диагностике для выносного реле не существует, зато его не нужно демонтировать из корпуса генератора. Проверить реле регулятор напряжения генератора можно при работающем двигателе, изменяя обороты с низких на средние, затем высокие. Одновременно с увеличением оборотов нужно включить дальний свет (как минимум), кондиционер, монитор и прочие потребители (как максимум).

Таким образом, при необходимости владелец транспортного средства может заменить штатное реле регулятор напряжения на более современную модификацию встраиваемого или выносного типа. Диагностика работоспособности доступна собственными силами при наличии обычной автомобильной лампы.

Пример сборки регулятора

Как выбрать новое реле зарядки?

Способы быстрого поиска необходимой детали можно посмотреть ниже.

Поиск по VIN-коду транспортного средства.
По коду на самом реле. Он обычно выдавлен на корпусе или нанесён с помощью краски.
По данным автомобиля. Это марка, модель, год выпуска, характеристики двигателя.

Какова ситуация с производителями реле?

Если вы ищете реле-регулятор на автомобиль отечественного производства или иномарку, но отечественной сборки, то обычно проблем с выбором не возникает. В этом случае, как правило, есть оригинальные или разные модели, а также много продукции сторонних фирм.

В случае, если у вас автомобиль зарубежной сборки, то выбор запчастей будет не такой большой. Для зарубежных автомобилей европейского происхождения реле зарядки обычно выпускают такие фирмы, как немецкие Bosch и Huco, французская Valeo, датская Cargo и т. п.

Ремонт реле-регулятора японского мотоцикла.

На многих японских мотоциклах стоят тиристорные реле-регуляторы и они иногда выходят из строя. Цена нового реле- регулятора, по сравнению с ценами на отечественные детали, многих может неприятно удивить. К тому же попытка установить реле от автомобиля не всегда заканчивается успехом. Но ничего сложного в схеме мотоциклетных реле-регуляторов нет и их можно отремонтировать своими силами. В этой статье будет показан ремонт реле мотоцикла фирмы Кавасаки, но по такому принципу можно отремонтировать и реле других японцев, так как принцип работы у всех почти одинаковый.

Выход из строя реле обнаруживается просто: при проверке проводка цела и генератор тоже (о генераторе и его неисправностях можно почитать здесь, а о глюках в проводке вот тут), а аккумулятор не заряжается. Реле регулятор японского мотоцикла многие считают не ремонтопригодным, но его можно вернуть к жизни.

Как правило, выходят из строя силовые тиристоры VS1-VS3. Неисправную деталь можно вычислить при помощи тестера. Для этого нужно по очереди «прозвонить» контакты А1-А3 относительно общего вывода на разъёме реле. При этом нужно подавать «-» тестера на общий вывод. Иногда пробивает какой-то один тиристор, но чаще приходится менять все. Аккуратно, чтобы не повредить расположенные под ним детали, удалите слой герметика, найдите выводы, показанные на рисунке общего вида (будьте внимательны: расположение деталей может быть и другим).

Затем нужно перекусить проволочные перемычки a. b. c. d. f (если меняете только один тиристор, то отсоединяйте, естественно, только его), после чего удаляйте неисправные детали . В качестве замены можно использовать следующие отечественные полупроводниковые приборы. При мощности генератора до 300Вт можно применить Т112-16-20. Если мощность не превышает 140Вт, подойдут и не столь мощные, но более распространённые КУ-202 ( лучше те, что с индексом «Н»). Возможны и другие варианты, но придётся уточнить расположение выводов и характеристики приборов.

Устанавливать их можно как в корпусе реле-регулятора, так и на отдельном радиаторе, но в том и другом случаях только через слюдяные прокладки. После монтажа тестером проверьте качество изоляции. Если детали исправны, наладка не потребуется. После сборки обязательно залейте полость прибора герметиком или эпоксидкой!

Этот способ ремонта подтверждён двухлетней эксплуатацией мотоциклов фирмы Kawasaki.

Полезные советы

Всегда старайтесь держать в чистоте аккумуляторную батарею и генератор. Так как от попадания влаги контакты часто окисляются. А это сильно мешает нормальной работе всего электрооборудования. Нередко отклонения зарядного тока происходят именно от грязи. Стоит хорошенько почистить контакты и клеммы, как неисправность исчезает сама, без всяких замен и ремонтов. Чистота — залог хорошего здоровья не только для человека, но и для автомобиля.

При неисправном реле-регуляторе в системе электрооборудования может быть следующее: отсутствие зарядного тока, слабый зарядный ток при разряженной батарее, сильный зарядный ток при полностью заряженной батарее.

Прежде чем выявлять неисправности реле-регулятора, необходимо проверить генератор, для чего надо запустить двигатель, соединив между собой все клеммы реле-регулятора и по показанию амперметра проверить работу генератора.

При увеличении оборотов двигателя зарядный ток исправного генератора должен увеличиваться до 17 — 19 ампер (дальнейшее увеличение оборотов двигателя недопустимо). После этого нужно уменьшить обороты двигателя до 500 об/мин и отсоединить замыкающую перемычку, после чего остановить двигатель.

Остановка двигателя, раньше снятия перемычки, может вызвать повреждение генератора. Если зарядный ток прекращается после снятия перемычки с клемм реле-регулятора, то это значит, что в реле-регуляторе не работает реле обратного тока или регулятор напряжения.

Для определения, какой именно автомат реле-регулятора неработает, нужно проделать следующее:

1. Запустить двигатель и дать ему средние обороты. Отдельным проводником соединить клеммы „Я» и „Ш» реле-регулятора; если при этом зарядный ток появляется, то это указывает на неисправность регулятора напряжения.

Фиг. 158. Стенд для проверки работы реле-регулятора:

1 — реостат, создающий нагрузку до 20 ампер, 2 — переключатель, 3 — амперметр, 4 — аккумуляторная батарея, 5 — вольтметр, 6 — переключатель, 7 — реле-регулятор, 8 — электромотор, 9 — тахометр, 10 — соединительная муфта, 11 — генератор.

2. Если соединение клемм „Я» и „Ш» реле-регулятора не вносит изменений, необходимо при средних оборотах двигателя соединить клеммы „Б»

и „Я». Появление зарядного тока будет указывать на неисправность реле обратного тока.

Для устранения выявленных недостатков реле-регулятор следует отправить в мастерскую.

Если реле-регулятор выйдет из строя в пути, далеко от базы, то генератор можно включить в сеть без реле-регулятора. Если неисправен только регулятор напряжения, то к клеммам „Я»

и „Ш» реле-регулятора или генератора необходимо присоединить лампочку в 15 свечей, 12 вольт (использовав переносную лампу).

При неисправном реле обратного тока к клеммам „Б»

и „Я» реле-регулятора присоединить отдельные куски изолированных проводов и вторые зачищенные концы ввести в кузов автомобиля. Если автомобиль двигается на прямой передаче со скоростью свыше 15 км/час, то концы проводов нужно соединить; при снижении скорости до 12 км/час провода следует разъединять.

Следует учесть, что включать генератор в цепь, минуя реле-регулятор, разрешается только в исключительных случаях.

Генератор без реле-регулятора дает повышенное напряжение, которое может резко сократить срок службы ламп, контактов, прерывателя и других приборов.

Базовые понятия

Реле-регулятор, являющийся важной частью бортовой электросети, ответственно за регулирование тока, вырабатываемого генератором транспортного средства. За счет работы реле предотвращается перезаряд аккумулятора, что является для него губительным

Сведущие в электротехнике авто и мотолюбители заметят: согласно описанию это обычный стабилизатор напряжения! По сути, это он и есть. Но давайте немного разберемся с генераторами.

По сути, генератор как постоянного, так и переменного тока являются электромашиной, преобразующей в электрический ток механическую энергию. Сегодня более распространены генераторы переменного тока, так как они не используют токосъемные щетки, имеющие тенденцию к пригоранию или сильной деформации по ходу эксплуатации устройства. Выходное напряжение генераторов обоих типов зависит от скорости, с которой внутри него вращается магнитное поле, и от магнитной силы. На обмотку возбуждения таких генераторов изначально подается т.н. ток возбуждения, за счет которого наводится магнитная индукция. Силу этого тока нужно регулировать. В определенный момент на обмотку возбуждения нужно перестать подавать питание – еще один момент, за которым необходимо проследить. Далее, так как в генераторах переменного тока положение полюсов «+» и «—» постоянно изменяется, ток нужно выпрямлять. За это ответственен диодный мостик, однако диапазон выходных напряжений может быть довольно широким. И вот теперь можно выделить основные задачи реле-регулятора генератора:

Выдержка диапазона напряжений (13,5 – 14,5 Вольт) в сети автомобиля или мотоцикла, а также на клеммах их аккумулятора;
Регулировка тока возбуждения;
Прекращение подачи питания от аккумулятора к обмотке возбуждения.

По сути, реле генератора «следит» за выходным напряжением и силой тока, от которого питается обмотка напряжения. Как только выходное напряжение становится слишком большим, реле уменьшает силу тока возбуждения. Если ситуация обратная и напряжение генератора уменьшилось, следует повышение тока на возбуждающую обмотку. Так происходит множество раз, причем стабилизация длится долю секунды. Таким образом реле обеспечивает и нормальную работу генератора, который теперь дает оптимальное напряжение для электроприемников (магнитолы, например), и экономит ресурс аккумуляторной батареи, также предотвращая ее выход из строя вследствие подзарядки слишком большим током.

Типы реле – регулятора

Если утрировать то видов всего два, но каждый работает по одинаковому принципу, а именно «режет» или увеличивает напряжение до нужного показателя.

Совмещенный со щеточным узлом. Обычно крепится на сам генератор, в корпусе где находятся щетки, находится и реле-регулятора.

Отдельный. Обычно крепится на кузове автомобиля, провода идут от генератора на него, а только после на аккумулятор.

Корпуса неразборные и туго и у другого типа (зачастую залиты герметиками или специальными клеями), то есть они не ремонтируются. Если честно то стоят они достаточно дешево, особенно на наши ВАЗ, так что легче купить новый, чем ковырять старый.

Это самые распространенные виды, конечно, раньше были так называемые совмещенные с клеммами, но они не прижились, потому как устройство не очень удобное, поэтому про них рассказывать не буду.

Если ваше реле «накрылось» идет постоянный перезаряд, тогда стоит его менять, однако для начала нужно убедиться что дело именно в нем. Сейчас существуют всего два способа проверки: — не снимая на самом автомобиле, и проверка уже снятого реле. Разберем оба варианта.

Принцип работы реле регулятора

Благодаря встроенным резисторам и специальным схемам реле получает возможность сравнивать величину вырабатываемого генератором напряжения. После чего, слишком высокое значение приводит к отключению реле, чтобы не перезарядить аккумулятор и не испортить электроприборы, подключенные в бортовую сеть.

Любые неисправности приводят именно к этим последствиям, приходит в неисправность батарея АКБ или резко увеличивается эксплуатационный бюджет.

Переключатель лето/зима

Вне зависимости от сезона и температуры воздуха работа генератора всегда стабильна. Как только его шкив начинает вращаться, электроток вырабатывается по умолчанию. Однако зимой внутренности аккумулятора замерзают, он восполняет заряд значительно хуже, чем летом.

Ничего необычного в этом переключателе нет, это лишь грубые настройки реле регулятора, позволяющие повысить до 15 В напряжение на клеммах аккумулятора.

Подключение в бортовую сеть генератора

Если при замене генератора вы подключаете новый прибор самостоятельно, необходимо учесть нюансы:

вначале следует проверить целостность и надежность контакта провода от кузова машины к корпусу генератора
затем можно подсоединять клемму Б реле регулятора с «+» генератора
вместо «скруток», начинающих греться через 1 – 2 года эксплуатации, лучше использовать пайку проводов
заводской провод нужно заменить кабелем сечения 6 мм2 минимум, если вместо штатного генератора монтируется электроприбор, рассчитанный на ток больше 60 А
амперметр в цепи генератор/аккумулятор показывает, мощность какого источника электроснабжения в данный момент выше в бортовой сети

Амперметры – нужные приборы, с помощью которых можно определить заряд АКБ и работоспособность генератора. Без особых причин не рекомендуется убирать их из схемы.

Схемы подключения регулятора выносного

Монтируется выносное реле регулятора напряжения генератора только после выяснения, в разрыв какого провода оно должно быть подключено. Например:

на старых РАФ, Газелях и «Бычках» используются реле 13.3702 в полимерном или стальном корпусе с двумя контактами и двумя щетками, монтируются в «–» разрыв цепи, клеммы всегда промаркированы, «+» обычно берется с катушки зажигания (Б-ВК клемма), контакт Ш регулятора соединяется со свободной клеммой щеточного узла
в «жигулях» применяются реле регуляторы 121.3702 белого и черного цвета, существуют двойные модификации, в которых при выходе из строя одного прибора работа второго устройства продолжается простым переключением на него, монтируется в разрыв «+» клеммой 15 к выводу катушки зажигания Б-ВК, к щеточному узлу крепится проводом клемма 67

Встраиваемые реле-регуляторы автолюбители называют «шоколадками», маркированными Я112. Они монтируются в специальные щеткодержатели, прижимаются винтами и защищаются дополнительно крышкой.

На автомобилях ВАЗ реле обычно встроены в щеточный узел, полная маркировка Я212А11, подключаются к замку зажигания. Если владелец меняет штатный генератор на старом отечественном ВАЗ на устройство переменного тока от иномарки или современной Лады, подключение производится по другой схеме:

вопрос крепления корпуса автолюбитель решает самостоятельно
аналогом клеммы «плюс» здесь служит контакт В или В+, его включают в бортовую сеть через амперметр
выносные реле регуляторы здесь обычно не используются, а встраиваемые уже интегрированы в щеточный узел, из них выходит единственный провод с маркировкой D либо D+, который подсоединяется к замку зажигания (к клемме катушки Б-ВК)

Для дизельных ДВС в генераторах может присутствовать клемма W, которая присоединяется к тахометру, ее игнорируют при установке на авто с бензиновым мотором.

Проверка подключения

После установки трехуровневого или иного реле-регулятора необходима проверка работоспособности:

двигатель заводится
напряжение в бортовой сети контролируется на разных оборотах

После установки генератора переменного тока и подключения его по вышеприведенной схеме владельца может ожидать «сюрприз»:

при включении ДВС запускается генератор, измеряется напряжение на средних, больших и малых оборотах
после выключения зажигания ключом …. двигатель продолжает работать

В этом случае заглушить ДВС можно либо сняв провод возбуждения, либо отпустив сцепление с одновременным нажатием тормоза. Все дело в наличии остаточной намагниченности и постоянном самовозбуждении обмотки генератора. Проблема решается установкой в разрыв возбуждающего провода лампочки:

она горит при незапущенном генераторе
гаснет после его запуска
проходящий через лампу ток недостаточен, чтобы возбудить обмотку генератора

Эта лампа автоматически становится индикатором наличия зарядки АКБ.

Регулятор напряжения ВАЗ 2106 и его замена

электромагнитный РР-380 устанавливался на первые экземпляры автомобилей, но он на данный момент считается устаревшим;
бесконтактного типа с обозначением 121.3702. Это новый регулятор напряжения, не требующий настройки и регулировки, применялся в последние годы выпуска автомобиля ВАЗ 2106.

У реле-регуляторов только схема различная, принцип действия во многом похож, а подключение идентичное. Для замены регулятора старого образца на новый достаточно просто подключить провода к соответствующим штекерам. Но перед заменой потребуется проверка работоспособности реле-регулятора.

Виды реле-регуляторов ВАЗ

В последние годы устанавливался реле регулятор с обозначением 121.3702, который работал в симбиозе с генератором переменного тока Г-221. Но такое совершенное устройство, которое не нуждается ни в регулировках, ни в дополнительном обслуживании, применять начали с 90-х годов. Изначально автомобили шли с конвейера с вибрационным регулятором РР-380. Вот он-то нуждался и в регулировках, и в настройках, и даже в обслуживании. При работе с регулятором РР-380 нужно придерживаться простых правил.

1. Ни в коем случае не перепутайте провода с обозначением «67» и «15». Если это произойдет, то реле-регулятор не будет функционировать, его контакты, расположенные сверху, будут накоротко замкнуты. Итог — резкое возрастание напряжения на выходной клемме генератора, закипание АКБ, выход из строя всех потребителей электроэнергии и самого регулятора напряжения ВАЗ 2106.
2. В цепь штекера «67» не разрешается подключать конденсаторы для противодействия радиопомехам. Контакты в итоге работают неправильно, вследствие этого происходит их разрушение.
3. В цепь обмотки возбуждения запрещено включать каких-либо потребителей электрической энергии. В противном случае выходное напряжение возрастает в несколько раз.

Штекеры под номерами «67» и «15» нельзя замыкать между собой, так как выходное напряжение значительно возрастает и вероятность выхода из строя полупроводникового выпрямителя очень высокая.
Снимать с регулятора крышку не рекомендуется, потому что в него может попасть пыль и влага, контакты начнут подгорать, загрязняться, что приведет к неправильной работе механизма. Запрещена установка прокладок, изготовленных из подручных материалов.
Не ударяйте по корпусу регулятора, держите его в чистом виде.
Электрические соединения массы автомобиля ВАЗ 2106 и корпуса прибора должны быть надежными, сопротивление минимальным. Если соединение слабое, то вероятность повышения напряжения весьма высокая.

Проверка и замена регулятора

Перед началом диагностики состояния регулятора напряжения рекомендуется зарядить аккумуляторную батарею. Для этого снимите ее и, выкрутив заглушки всех отсеков, дайте зарядиться от сети в течение нескольких часов. Контролируйте уровень зарядки по индикатору на зарядном устройстве.

После этого установите заряженную аккумуляторную батарею на автомобиль ВАЗ 2106 и заведите двигатель. При помощи ручки подсоса установите частоту вращения коленчатого вала двигателя в интервале 2500-3000 оборотов в минуту. Все потребители электрической энергии должны быть отключены, не допускается даже работа светодиодных ходовых огней.

При помощи вольтметра с широкой шкалой (можно использовать и с цифровым индикатором) проведите замер напряжения на клеммах аккумуляторной батареи. Значение напряжения должно составлять примерно 14,2 В. Допускается отклонение в большую или меньшую сторону, но не более чем на 0,1 В. Если отклонение существенное, то реле-регулятор подлежит немедленно полной замене. Не забудьте только непосредственно перед началом диагностики убедиться в следующем:

ремень генератора имеет нормальное натяжение;
корпус регулятора ВАЗ 2106 имеет надежный контакт с кузовом автомобиля.

Если есть недочеты, то их необходимо устранить, отрегулировав натяжение ремня или затянув все гайки, которые крепят реле регулятор к кузову. Чтобы заменить регулятор напряжения ВАЗ, потребуется выполнить следующие действия:

со шпилек выкрутить 2 гайки;
пометить маркером все провода, чтобы после не спутать их;
отключить от регулятора напряжения провода;
снять старый регулятор, а на его место установить новый;
произвести подключение проводов согласно схеме;
затянуть гайки.

Что еще может быть?

Зачастую при виновником проблем с зарядом может быть не сам регулятор, а его клеммы, от времени, они как и многие на автомобиле окисляются – что не дает нормально работать генератору и подзаряжать нашу батарею, поэтому для начала прежде чем менять этот узел постарайтесь его прочистить, убрать окислы и прочие налеты. Кстати это касается и клемм аккумулятора, их нужно чистить и защищать, хотя бы раз в сезон.

Поэтому первым делом, если мультиметр выдает вам — 11 или чуть ниже 12В на клеммах машины, попробуйте для начала прочистить клеммы и контакты, затем замерьте еще раз. Вполне возможно что причина в них.

НА этом заканчиваю статью, думаю было полезно, читайте наш АВТОБЛОГ.

(19 голосов, средний: 4,32 из 5)

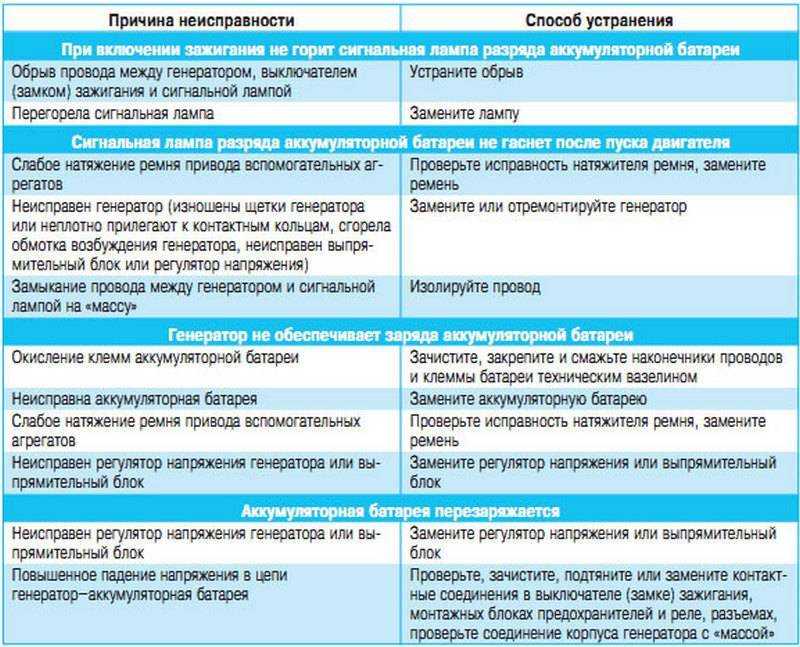

Признаки поломки регулятора напряжения

Когда регулятор напряжения выходит из строя, он перестаёт удерживать напряжение, подаваемое на аккумулятор, в требуемых рамках. В результате возникают следующие неполадки:

аккумуляторная батарея не заряжается полностью. Причём картина наблюдается даже тогда, когда аккумулятор совсем новый. Это говорит об обрыве реле-регулятора;
аккумулятор закипает. Это другая неполадка, говорящая о пробое реле-регулятора. Когда случается пробой, ток, подаваемый на аккумулятор, может в несколько раз превысить нормальное значение. Это приводит к перезарядке аккумулятора и к его закипанию.

Как в первом, так и во втором случае автовладелец должен провести проверку регулятора, и в случае выявления поломки заменить его.

Ремонт реле регулятор генератор своими руками
