Как проверить саморегулирующийся кабель для обогрева труб

Как выбрать греющий кабель

Греющий кабель — тепловыделяющий кабель, предназначенный для обогрева конструкций и оборудования. Особую популярность приобрел в промышленности, где имеется необходимость в обогреве или защите от замерзания трубопроводов и технологических объектов. Часто применяется и в быту: обогрев полов, защита труб от замерзания, системы антиобледенения кровли в частных домах.

Выбор греющего кабеля зависит от области его применения. Для использования в жилых помещениях применяют двухжильные экранированные изделия как резистивного, так и саморегулирующего типа с полимерной изоляцией и оболочкой из бесшовного полиэтилена. А для подогрева, например, подземной канализации или устройства системы дренажа, экран не обязателен. Здесь главный критерий выбора – надежность и устойчивость к внешним воздействиям. Таким критериям соответствует саморегулирующий греющий кабель, характеристики которого такие: он не перегревается, частичное его повреждение не приводит к выходу из строя всей системы.

Для укладки в особо тяжелых условиях, например, на открытых площадях, для подпочвенного нагрева или во взрывоопасных зонах применяют кабели с бронью. Такие кабели покрыты снаружи цельной нержавеющей оболочкой, которая защищает от коррозии и грызунов.

Расчет мощности греющего кабеля производят индивидуально для конкретной ситуации.

греющий кабель, мощность которого 35-60 Вт / м, используют для подогрева пластиковых желобов,
мощность 50-70 Вт / м нужна для металлических подвесных желобов,
металлические водостоки на кровле обогреваются кабелем мощностью 50-100 Вт / м.

Более точно рассчитать мощность кабеля можно, зная данные по теплоизоляции и конструкции крыши.

на трубах малых диаметров достаточно 16-24 Вт при наружном монтаже кабеля, и всего 13 Вт при укладке внутри трубы,
на трубах больших диаметров требуется 30-40 Вт при монтаже снаружи и всего 13 Вт для внутреннего монтажа.

Про характеристики греющего кабеля

Работа кабеля основывается на преобразовании электрической энергии в тепловую, и основной его характеристикой является мощность (чем выше мощность, тем больше теплоотдача).

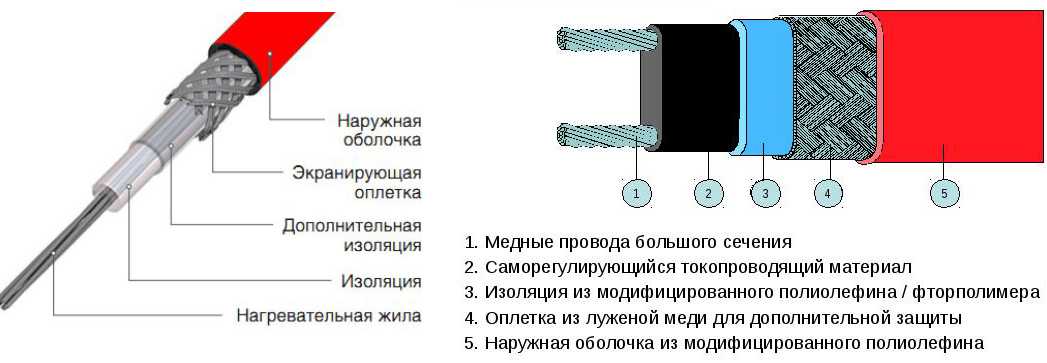

Кабель состоит из:

Внутренняя токопроводящая жила (сплав металлов с высоким электрическим сопротивлением).
Оплетка токопроводящей жилы из полимера и проволочная оплетка из меди или алюминия.
Оболочка из ПВХ от внешнего воздействия.

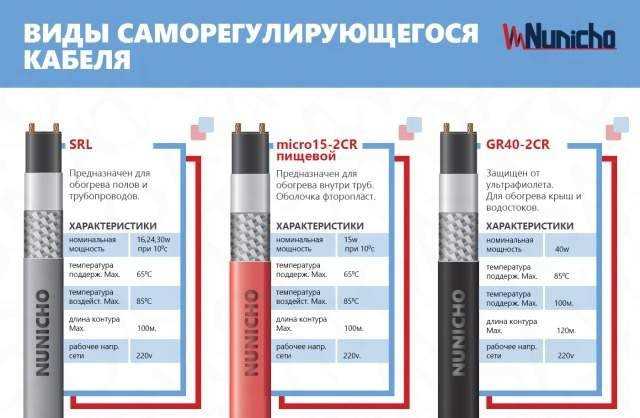

Производители выпускают линейку ассортимента из несколько видов кабелей с разными техническими характеристиками и конструктивными особенностями, в том числе кабели с одним или двумя жилами, с экраном или без. От этого зависит и цена самого кабеля. Наиболее дешевый — одножильный неэкранированный кабель (имеет минус — подверженность механическому воздействию).

Какой греющий кабель лучше? Про принцип действия

Греющие кабели разделяют на несколько видов и используют в соответствии со стоящими задачами. Резистивные кабели используют для систем теплых полов в домашних условиях и на улице, а также для обогрева труб диаметром не более 4 см. Следуя рекомендациям производителя, его можно уложить на любую поверхность. При правильном монтаже гибкого резистивного кабеля вы получите равномерный обогрев помещения. В остальных случаях: обогрев кровли, трубы большого диаметра, пандусы, промышленный обогрев, рекомендовано использовать саморегулирующийся кабель с применением специальных термостатов и датчиков для измерения внешней температуры и своевременного включения обогрева.

Резистивный кабель:

Наиболее простой и недорогой в производстве кабель, который отличает высокое удельное тепловыделение, из плюсов — сохранение технических характеристик на протяжении всего срока эксплуатации. Поскольку кабель имеет постоянную мощность, в продажу он поступает готовыми секциями фиксированной длинны. Это накладывает свои ограничения: нельзя укорачивать готовую секцию, это приводит к повышению тепловыделения вдвое, перегоранию изоляции и выходу из строя всей системы.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2

Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3

При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Какая наружная изоляция должна быть у провода?

Внутренняя изоляция токопроводящих жил не так важна, как внешняя. От внешней зависит, в каких условиях можно будет использовать изделие. Например, если необходимо заводить провод внутрь водопроводной трубы, тогда изоляция должна быть из пищевого фторпласта, который не будет влиять на вкус воды или менять ее химический состав. Причем пыле и влагозащита должна быть по стандарту IP68.

Для монтажа на крыше или водосточной трубе важно, чтобы изоляция выдерживала длительное воздействие ультрафиолетовых лучей. Обычно ее изготавливают из фторполимера

На изделии может не указываться материал оболочки, а лишь написана фраза «защита от UF-лучей». А вот для канализации предназначен кабель с полиолефиновой оболочкой. Хотя эта информация обычно пишется в характеристиках к каждому товару, но лучше ее уточнять у продавца, чтоб не ошибиться и купить нужный провод.

Источники

https://sovet-ingenera.com/santeh/trubodel/greyushhij-kabel-dlya-vodoprovoda.html
https://ichip.ru/sovety/pokupka/kakoj-greyushchij-kabel-luchshe-vzyat-dlya-vodoprovoda-711692
https://vodatyt.ru/uteplenie-truby/vybiraem-greyuschiy-kabel.html
https://domikelectrica.ru/montazh-greyushhego-kabelya-dlya-obogreva-trub/
https://TrubaNet.ru/kanalizacionnye-truby/greyushhijj-samoreguliruyushhijjsya-kabel-dlya-obogreva-trub.html
https://HouseChief.ru/kabel-dlya-obogreva-vodoprovodnojj-truby.html

Видео описание

Как сделать заземление водопровода показано в видео:

Чаще всего для самостоятельного монтажа выбирается линейный способ укладки кабеля.
Уровень теплоотдачи напрямую зависит от того, какие трубы установлены в помещении

У пластиковых труб этот показатель не будет высоким, а значит, при монтаже греющего кабеля для водопровода потребуется обматывать трубы алюминиевой фольгой.
Перед тем, как крепить кабель снаружи металлической трубы, важно убедиться в отсутствии ржавчины. Если она есть, требуется зачистка и обработка специальным антисептиком

Если этим пренебречь, то в будущем есть риск повреждения изоляции.

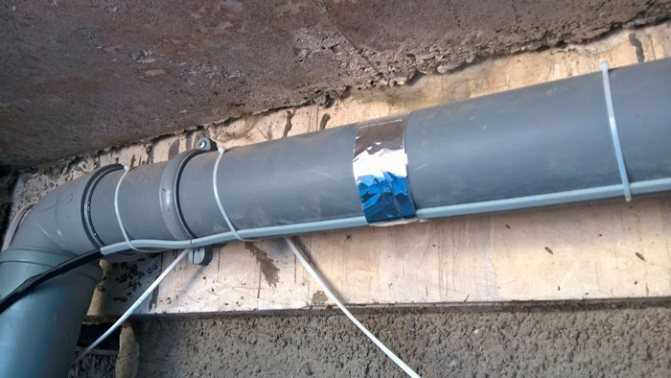

Если крепление осуществляется снаружи, то расстояние между изоляционными жгутами не должно быть более 30 см. Если сделать более широкий шаг, то через время крепёжные элементы разойдутся.
На практике некоторые мастера протягивают сразу два провода, чтобы повысить скорость нагрева. Важно, чтобы между кабелями присутствовало небольшое расстояние.
Для крепления к пластику, лучше использовать специальные хомуты.

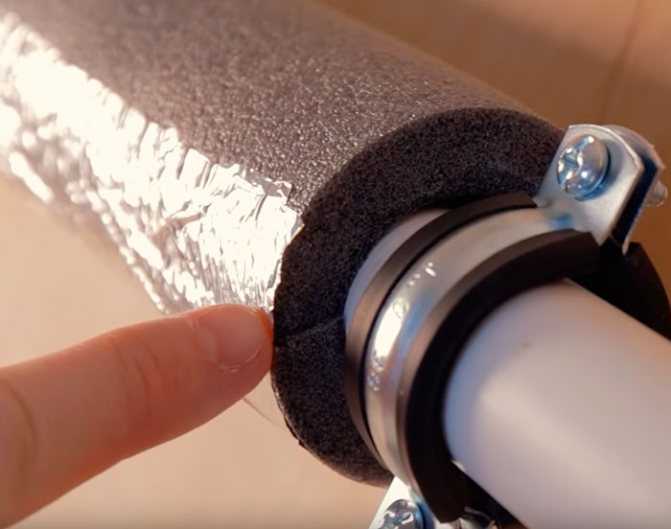

Крепление хомутами и теплоизоляция в разрезе Источник yandex.net

Если решено закручивать провод по спирали, то изначально труба обматывается металлизированным скотчем.
Для фиксации утеплителя лучше использовать специальные стяжки. Их можно приобрести в любом строительном магазине.
Необходимо полностью изолировать термодатчик от электрокабеля, чтобы исключить риск замыкания и возгорания. Для этого требуется не только соблюсти расстояние между этими устройствами, но также сделать изоляционную прокладку специальным материалом.
Обогрев трубопроводов греющим кабелем с помощью терморегулятора обеспечит постоянную поддержку температуры. Этот прибор лучше монтировать рядом с электрощитом или непосредственно в нем. Не лишним будет установка УЗО.

Провод с терморегулятором Источник www.elektrikaup.ee

Как проверить греющий кабель на целостность мультиметром?

Чаще всего рядовой потребитель сталкивается с греющим кабелем, используемым для монтажа теплых полов. Когда система перестает подавать тепло в помещение, приходится разбираться с причинами. Основных точек отказа теплого пола три:

терморегулятор;
датчик температуры;
греющий кабель.

Если первые две проверены и оказались исправными, придется проводить проверку кабеля.

Узнать о его работоспособности можно двумя путями:

провести визуальную оценку, опираясь на внешние признаки повреждения – расплав изоляции, почернение участка кабеля;
использовать измерительный прибор, самым доступным из которых является мультиметр.

Проверка проводится в следующем порядке:

Прибор устанавливают в режим измерения переменного напряжения и проверяют наличие питающего напряжения на клеммах терморегулятора.
Далее нужно проверить сопротивление самого греющего кабеля. Для этого тестер переводят в режим измерения сопротивления.
Всю систему обесточивают, выводы нагревательных элементов отключают от клемм терморегулятора и производят замер.
Щупы прибора прикладывают к выводам кабеля.

Показатели на дисплее зависят от мощности кабеля, которые указаны в паспорте на него. Возможные результаты:

Допускается отклонение сопротивления на 5 – 10% в обе стороны. Поэтому если действительное сопротивление греющего кабеля находится в этих пределах, его считают исправным.
Превышение сопротивления указывает на повреждение изоляции.
Показатель сопротивления, стремящийся к бесконечности, сигнализируют о возможном обрыве кабеля.
Сопротивление равное нулю говорит о коротком замыкании.

Если проверка показала неработоспособность кабеля, придется заниматься поиском мест повреждений и ремонтом.

Вопрос — ответ

Вопрос: Как можно найти место повреждения кабеля системы теплого пола, не разбирая само покрытие?

Имя: Александр

Ответ: После проверки мультиметром, показавшей на неисправность греющего кабеля теплого пола, нужно как можно точнее найти место повреждения. В этом поможет такой прибор как тепловизор, фиксирующий инфракрасное излучение. В том месте, где кабель не работает, равномерность излучения изменена. Специалист, выполняющий проверку, быстро определит область возможной поломки.

Вопрос: Проверка мультиметром показывает, что кабель в норме, но он почему-то не работает?

Имя: Ярослав

Ответ: Возможно, неисправность локализована в распределительном щитке. Нужно проверить УЗО или автомат.

Вопрос: Пол плохо греется, а мультиметр показывает пониженное напряжение в сети. Что делать?

Имя: Матвей

Ответ: В данном случае поможет стабилизатор напряжения. Но причину стабильно пониженного напряжения в сети нужно все-таки выяснить в энергоснабжающей организации, поскольку это явление не нормальное.

Вопрос: Какой греющий кабель лучше? И как это проверить мультитестером?

Имя: Егор

Ответ: Проверять тестером здесь ничего не нужно. Саморегулирующийся кабель считается более современным. Он лучше защищен от перегрева, особенно в таких местах, где стоит стационарная мебель. Обычно под ней теплый пол не монтируют, но при необходимости перемещения крупногабаритной мебели на другой участок пола, перегрев все же возможен. Кроме того, такой кабель позволяет значительно снизить расход электроэнергии.

10 распространенных ошибок при установке системы кабельного обогрева труб

Установить систему кабельного обогрева водопроводных и канализационных труб по силам каждому владельцу загородного дома мало-мальски владеющему инструментом и разбирающегося в электричестве. Однако часто при самостоятельном монтаже греющего кабеля люди, выполняющие эту работу впервые, допускают ряд ошибок, которые никогда не совершит опытный специалист. Остановимся на наиболее распространенных.

Без терморегулятора такой кабель прокладывать не рекомендуется — он будет перегреваться, что может привести к выходу из строя обогреваемого трубопровода.

Этого делать не следует. Устройство этого кабеля и принцип его работы заключается в том, что под действием изменяющейся температуры на разных участках системы полимерная матрица изменяет свое сопротивление и образует мостики проводимости. На охлаждающемся участке образуется проводящий мостик, ток увеличивается, участок нагревается, на теплом участке — наоборот. Так обеспечивается разная температура по длине кабеля, которая зависит от условий на каждом отдельном участке. Такая система не только сберегает энергию, но и является пожаробезопасной.

Это неверно, в несколько раз снижается потребление электроэнергия, но во включенном состоянии оно — не нулевое.

Ошибки № 4 и № 5 относятся к выбору кабеля.

Выпускаются кабели для наружной прокладки и для внутренней. Они различаются и размерами, и материалом. Внутри трубы прокладывается специальный «пищевой» кабель. Пищевой кабель при тех же характеристиках имеет, как правило, меньшее сечение. Кроме того, нужно учесть размер концевой муфты, сечение которой в 1,5–2 раза больше сечения кабеля.

Снаружи пищевой кабель покрыт фторполимерной оболочкой, химически инертной к агрессивной среде. У кабеля наружной прокладки внешняя оболочка выполнена из устойчивого к ультрафиолетовому излучению полиолефина. У кабеля, прокладываемого внутри трубы обязательно наличие экранирующей оплетки, которой может не иметь наружный кабель.

Ошибки № 6–10 допускаются при монтаже греющего кабеля снаружи трубы.

Для равномерного распределения тепла рекомендуется использовать фольгированный скотч.

Вода, нагреваясь, поднимается вверх. Если низ трубы будет холодным, труба может замерзнуть. В первую очередь это относится к канализационным трубам, которые никогда не бывают заполнены целиком.

В таких местах необходимо сделать запас в виде петли, которая укладывается вокруг вентиля и закрепляется стяжкой. А уже сверху накладывается теплоизоляция.

Источник

Сборка секции

При желании в продаже можно найти готовые комплекты греющего кабеля для водопровода; однако на практике греющая секция (саморегулирующийся кабель определенной длины и так называемый холодный конец — провод питания) чаще всего собирается под конкретный трубопровод.

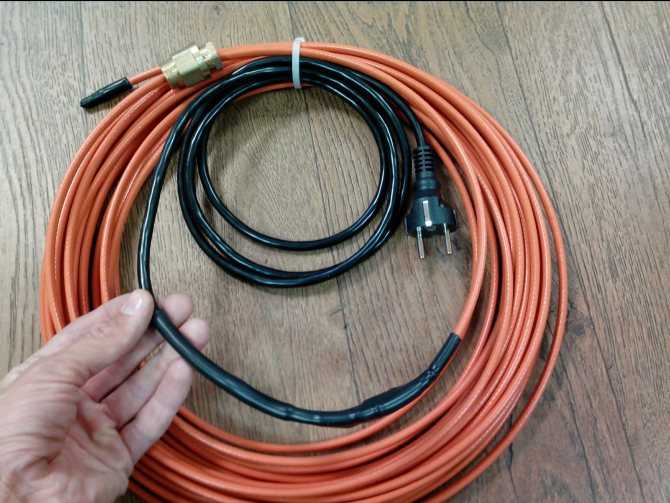

Греющая секция для обогрева водопровода

Как это делается?

Изоляция отдельных токоведущих жил и монтаж концевой муфты выполняется термоусадочной трубкой. Для сборки секции нужна термоусадка четырех типоразмеров: 16/5, 12/4, 9/3 и 6/2 миллиметра. Кроме того, для подключения токоведущих жил и экранирующей оплетки понадобятся три медные гильзы под обжимку.

Комплект для сборки греющей секции

Вот пошаговая инструкция по сборке секции:

Снимите 70 мм внешней изоляции с присоединяемого к проводу питания конца кабеля;
Скрутите расплетенную обмотку в жгут и обрежьте его в 40 миллиметрах от основания;
Снимите с кабеля 30 мм внутренней изолирующей оболочки;
Надрежьте, нагрейте и снимите с жил проводящую матрицу;

Зачищенный от изоляции конец

Наденьте на жилы и обожмите медные гильзы;
Изолируйте отдельные жилы термоусадкой 6/2 мм, затем наденьте на обе жилы термоусадку 12/4 мм, осадите ее горячим воздухом и обожмите узкими плоскогубцами между жил;
Обожмите третью медную гильзу на жгуте оплетки;
Зачистите от изоляции жилы провода питания и наденьте на них термоусадку 9/3 мм;
Обожмите на жилах провода питания медные гильзы;

Соединение токоведущих жил с проводом питания

Изолируйте жилы термоусадкой;
Выполните общую изоляцию соединения трубкой 16/5 мм;
Установите на холодный конец кабеля вилку с контактами заземления;
Зачистите 60 мм оболочки на конце греющего кабеля;
Отверните оплетку и сделайте 10-миллиметровый V-образный вырез между токоведущих жил;
Изолируйте жилы и матрицу трубкой 12/4 мм и обожмите ее край плоскогубцами;
Надвиньте оплетку на конец кабеля и изолируйте его термоусадкой 16/5 мм, обжав ее плоскогубцами.

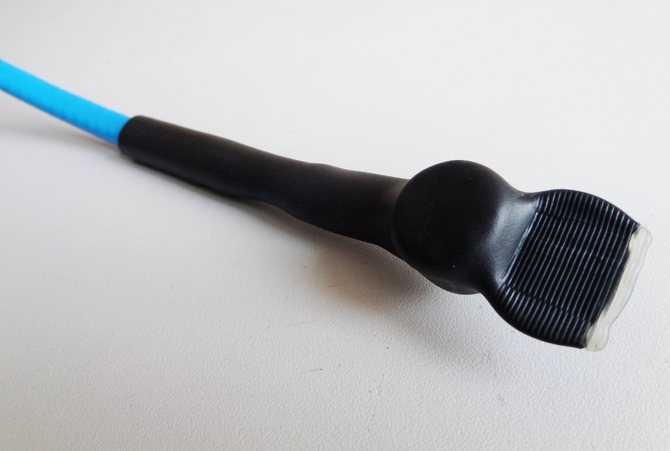

Обжатая концевая муфта

Когда это нужно

В каких случаях необходим греющий кабель для трубопроводов?

В своде правил СП 30.13330.2012, регламентирующем монтаж внутренних сетей водоснабжения, содержится вполне однозначная инструкция: кабельным обогревом или тепловым сопровождением (читай — прокладкой в общем теплоизолирующем кожухе с трубами отопления) должен снабжаться водопровод, проложенный по помещению с минимальной температурой ниже +2°С.

Этот документ регламентирует проектирование внутренних систем водоснабжения и канализации

На практике кабельным обогревом снабжаются:

Вводы водоснабжения, в силу местных условий (например, скального грунта) проложенные выше уровня промерзания почвы;
Розливы водоснабжения, разведенные по холодному чердаку;
Участки внутреннего водопровода, проходящие через тамбуры;
Проложенная выше уровня промерзания грунта канализация;
Желоба и водостоки системы водоотведения.

Водосточные воронки с греющими кабелями не забьются льдом и снегом во время заморозков в межсезонье

Нюансы монтажных работ

Когда провод надёжно закреплён внутри или снаружи, важно позаботиться об изоляции конца проводника. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ. Нельзя забывать о том, что требуется греющую часть соединить с «холодной».

Соединение проводов Источник termodar-64.ru

Советы и рекомендации опытных мастеров:

Если использовать сразу два способа прокладки провода внутри и снаружи трубы, то можно в разы увеличить скорость нагрева воды, но это потребует дополнительных затрат по монтажу.
Обогрев труб водопровода греющим саморегулирующимся кабелем позволит игнорировать тёплые отрезки и направлять ток в холодные места. Его разрешено резать, поэтому не будет проблем в установке даже в сложнодоступных местах. Длина кабеля не влияет на теплоотдачу.
Резистивный провод в два раза дешевле, но его срок эксплуатации значительно ниже. Если был установлен обычный двухжильный кабель, но стоит приготовиться к тому, что через 5-6 лет его придётся заменить.
Оплётка на проводе служит для его заземления. Этот этап работ можно пропустить, но лучше ознакомиться со способами заземления.

Кто проводит осмотр кабеля

Осмотр кабеля проводят специалисты предприятия, у которых есть допуск до работы с кабельными линиями. Иными словами это должны быть лица, прошедшие специальное обучение, успешно сдавшие экзамены и получившие по результатам аттестации свидетельство на выполнение работ с кабельными сетями. При этом периодически мастера должны подтверждать свою квалификацию.

В обязанность этих же сотрудников организации входит составление по результатам осмотра кабеля акта, за содержание которого они несут полную ответственность.

К составлению данного документа стоит относиться очень внимательно, избегая неточностей и ошибок, а уж тем более внесения в документ заведомо неверной информации

Важно помнить о том, что в дальнейшем, если вдруг в процессе эксплуатации с кабелем что-то случится, вся ответственность за это может быть возложена на тех, кто производил его допуск до использования

Прокладка и подключение

Мы рассмотрели все самые важные вопросы, начиная от принципа действия саморегулирующего греющего кабеля, до вопросов его выбора. Осталось узнать, как осуществляется его установка. Сначала обсудим самый интересный способ – внутри трубы.

Скрытая укладка внутри трубы

Перед нами самая интересная задача – уложить саморегулирующий греющий кабель для водопровода внутри трубы. Находясь в нагретом состоянии, он не даст трубе замерзнуть и лопнуть. Давайте посмотрим, как это делается. Нам понадобятся следующие материалы и инструменты:

Подобная схема подключения требует куда больших усилий, но дает несоизмеримый прирост в КПД

Саморегулирующий греющий кабель подходящей длины;
Острый нож для снятия изоляции;
Термоусадочная пленка для изоляции проводников;
Резиновый сальник;
Тройник для установки саморегулирующего кабеля внутрь трубы;
Фен для усадки пленки;
Электрический провод с вилкой.

Для начала определяем место ввода – это может быть внутренний или наружный участок (здесь все индивидуально, смотрим по ситуации).

Конечный участок располагается там, где труба уходит в землю или заходит в другое здание.

Помните, что на всем протяжении не должно быть кранов и вентилей, так как они могут повредить саморегулирующий греющий кабель.

Все работы проводятся до начала заморозков, при положительной температуре – не дожидайтесь, пока появятся первые морозы. Не забудьте заранее перекрыть воду!

Особая муфта, используемая при подключении. Купить можно в любом сантехническом магазине

Если водопроводная труба поднимается из пола и отправляется дальше по горизонтали, то это облегчит прокладку – режем трубу и устанавливаем в этом месте тройник.

Далее насаживаем на кончик саморегулирующего греющего кабеля термоусадочную трубку и нагреваем ее строительным феном – этот кончик должен быть надежно герметизирован, чтобы избежать контакта воды и токоведущих частей.
Через верхний отвод заводим в него саморегулирующий греющий кабель, не забыв надеть на него сальник.

Далее проталкиваем кабель на необходимую длину – ее нужно рассчитать заранее и с небольшим запасом. На другом конце нам нужно смонтировать провод с вилкой. Аккуратно снимаем изоляцию и оплетку, чтобы у нас виднелись два проводника – к ним мы припаиваем провод, не забыв надеть на него соединительную муфту из термоусадочного материала (после пайки надеваем ее и обдуваем горячим воздухом из фена).

После того как вы проведете все электрические соединения, необходимо проверить сопротивление с помощью мультиметра – оно должно составлять несколько десятков ом. Если мультиметр показывает короткое замыкание, извлеките саморегулирующий кабель и осмотрите его на предмет повреждения

Особенное внимание уделите самой дальней концевой части.

Теперь фиксируем сальник, открываем подачу воды, проверяем отсутствие протечек в месте нашей работы. Если все хорошо, включаем провод с подключенным к нему саморегулирующим греющим кабелем в сеть. Несмотря на то что теперь водопровод защищен от замерзания, настоятельно рекомендуется обмотать трубу теплоизоляцией. Помните, что хорошая защита – это многоступенчатая защита.

Открытая наружная укладка

При необходимости, можно уложить саморегулирующий греющий кабель снаружи водопровода. Им обматывают не только сами трубы, но и установленные на них фланцы, соединительные муфты и вентили. Самый простой вариант – проложить несколько саморегулирующих кабелей параллельно трубе, закрепив их с помощью алюминиевого скотча. Также возможна укладка спиралью или двойной спиралью, что только увеличивает эффективность обогрева.

Крепить греющий кабель при таком подключении — сплошное удовольствие. Главное не скупиться на алюминиемый скотч

Вы можете использовать и двойной способ укладки – один греющий кабель уложить параллельно, а вторым обмотать трубу по спирали. К трубе он приматывается с помощью все того же алюминиевого скотча, колечками через каждые 20-30 см. После того как намотка будет завершена, накладываем скотч на кабель по всей его длине – так мы добьемся максимальной эффективности системы.

Некоторые специалисты советуют увеличить эффективность передачи тепла предварительным обматыванием труб фольгой или тем же скотчем.

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

сам кабель

алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

нейлоновые стяжки

теплоизоляция

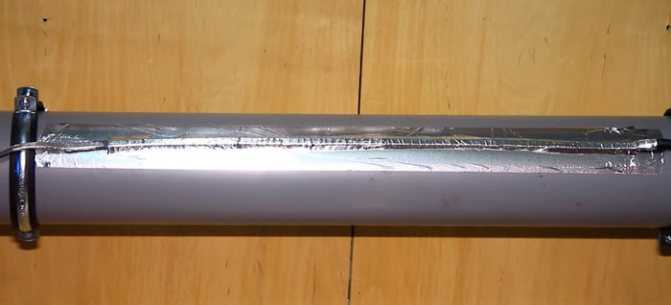

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6

При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7

Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8

Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9

При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.
