Выключатель не выключает свет как исправить

Как разобрать выключатель света?

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.

Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.

Демонтируйте клавишу (-ши)

Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото)

Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.

Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.

Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.

Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

• Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!
• Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

Также читают:

Источник

Диммирование светодиодных светильников: важные советы по их эксплуатации

Свои значительные преимущества большинство Led ламп теряют при попытках регулировать силу создаваемой ими освещенности. Обыкновенный диммер, созданный для работы с нитями накала, вызывает их мигание, дребезг, а то и вовсе не зажигает свет.

Объясняется это тем, что полупроводниковый переход светодиода работает нормально только от прохождения по нему постоянного тока, а не синусоиды.

У самых дешевых светодиодных ламп этим вопросом занимается простой драйвер ASD JCDR. Он создает стабилизированный постоянный ток для питания полупроводникового перехода из гармоничного напряжения 220 вольт.

Когда вид синусоиды искажается диммером, то обычный драйвер не справляется с такой формой сигнала. Чем больше в выходном напряжении светорегулятора присутствует бестоковых пауз, тем хуже условия для стабилизации тока.

Кроме того, в обычный драйвер заложена очень простая функция: стабилизировать выходной ток при меняющемся входном уровне напряжения.

Именно так он и работает с диммером, когда ручкой светорегулятора мы пытаемся настроить яркость свечения, то электронный модуль сопротивляется как только может: в одной ситуации он просто отключает светодиоды, а в другой действует не предсказуемо.

Поэтому для регулирования освещенности производители создают светодиодные лампы со специальными драйверами, хорошо приспособленными к работе в сложных условиях.

Они имеют более сложную конструкцию, чем для нитей накаливания и создают принципиально другую отсечку полуволны тока по заднему фронту: falling edge.

Устройство такого модуля сложнее за счет использования мощных полевых транзисторов. Такой Dimmer дороже по стоимости, но его выходной сигнал с принципом отсечки заднего фронта лучше подходит для светодиодов.

Особенности конструкций диммируемых led светильников

У них немного изменена структурная схема: в нее добавлена функция слежения величины входного напряжения и управления по его уровню выходным током.

Действует это все в строго заданных пределах регулирования, а когда создается перенапряжение, то срабатывает встроенная защита. Она отключает светодиоды.

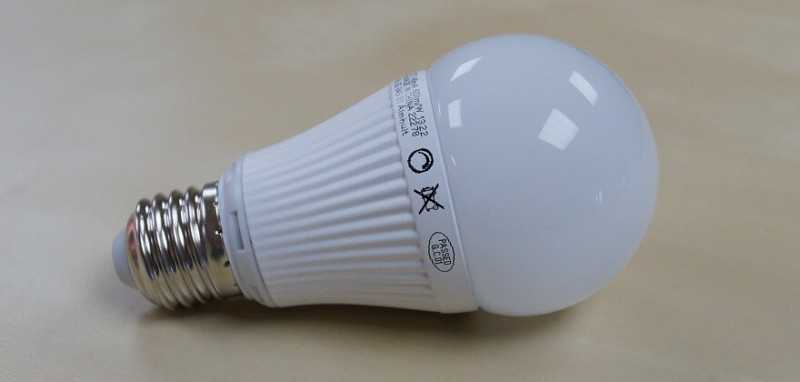

Led лампу, в которую встроен такой dimmer, называют диммируемой. Она имеет специальную маркировку, обозначаемую на заводской упаковке и в технической документации (dimmeble). Может показываться знаком ручки поворотного диммера.

Однако в ходе практических экспериментов было создано 4 типа конструкции модуля электронного драйвера:

1. встраиваемого внутрь светильника;

внешнего изготовления отдельным модулем;

встроенного внутрь корпуса светильника с диммером единым блоком;

специального диммируемого драйвера.

На что обращать внимание

К преимуществам диммируемых светодиодных светильников относят:

1. Простой способ управления освещенностью рабочего места.
2. Плавное регулирование выходного сигнала.

Стабильное поддержание цветовой температуры при любой яркости.

Их недостатки:

1. Повышенная стоимость.
2. Плохая совместимость оборудования разных производителей.
3. Большой уровень нижнего уровня регулирования: 9-25% от начальной мощности.

Высокая стоимость диммируемой светодиодной лампы оправдывается удобством ее эксплуатации и универсальными возможностями.

Рекомендации по выбору led светильника

Предлагаю вашему вниманию краткую инструкцию из пяти пунктов.

Шаг №1: оценка светового потока.

Поскольку мы привыкли к лампам накаливания, то производители специально указывают световой поток своей продукции применительно к ним прямо на упаковке.

Они подчеркивают, что 1 ватт led источника дает столько же света, как 10 от нити накаливания.

Шаг №2: проверка типа цоколя.

Все конструкции светодиодных ламп создаются для работы с разными патронами. Они стандартизированы. Выбирайте те, к которым вам не потребуется приобретать дополнительные патроны или переходники.

Иначе дизайн вашей светодиодной люстры можно легко испортить.

Шаг №3: анализ способностей диммирования.

Проверяйте на упаковке наличие надписи dimmeble или обозначение ручки поворотного диммера. Помните, что не приспособленная led лампа не станет реагировать световым потоком на изменяющееся напряжение, а даже способна повредиться.

Шаг №4: оценка формы и размеров.

Этот пункт важен потому, что светильник с большими габаритами может банально не поместиться в малогабаритном плафоне или не подойдет по дизайну.

Шаг №5: выбор бренда известного производителя и продавца.

Надеюсь, что здесь особые комментарии вам не нужны.

Прозвонка светодиодной новогодней гирлянды

Итак, напряжение с блока управления выходит, а лампочки все равно не горят. О чем это говорит?

Значит где-то сгорел светодиод. Найти его на многоканальной светодиодной гирлянде можно двумя способами.

Первый — при помощи модернизированных щупов мультиметра.

К стандартным щупам прикрепляете иголки, а мультиметр ставите на прозвонку диодов.

Далее начинаете прокалывать этими иголками провода или термоусадку между началом и концом светодиодов так, чтобы иголка достала до медной жилы.

Каждый светодиод покажет определенной значение на мультиметре. Эти цифры для диодов на одной ветке (одного цвета) должны быть примерно одинаковы между собой.

У разноцветных светодиодов данные будут отличаться!

Там, где будет обрыв (значение бесконечности или цифра “1” на табло мультиметра) – это и есть наш сгоревший светодиод. Ну или вы просто перепутали полярность

Для низковольтных гирлянд напряжением 12V при таком способе протыкания исправные светодиоды будут светиться.

Напряжения кроны в мультиметре (9V) для этого вполне хватает.

Как вы понимаете, данный процесс “тыкания” довольно трудозатратный и неудобный. Чтобы его ускорить, опять воспользуемся бесконтактным индикатором.

Для второго способа придется отпаять все проводки выходящие с блока управления.

После чего на общий провод (тот, что без лампочек) подаем НОЛЬ, а на неисправную ветку подключаем ФАЗУ.

ВНИМАНИЕ! Способ применим только для гирлянд на 220V!

Те, что имеют понижающие блоки питания 12V или 24V, а тем более подключаемые от USB, таким методом прозванивать НЕЛЬЗЯ!

Далее по ранее описанной процедуре двигаемся индикаторной отверткой вдоль проводов и лампочек и находим сгоревший светодиод.

Если пробник-отвертка светится как ему вздумается и ведет себя непредсказуемо, то скорее всего это происходит из-за “наведёнки” в соседних проводах пучка.

В этом случае рекомендуется концы других веток занулить вместе с общим проводом.

Если “звенит” вся гирлянда – вы перепутали фазу с нолем и подали на общий провод фазу. Для исправления ситуации переверните вилку в розетке.

Порядок ремонта диммера

Теперь приведу пример, как заменить симистор своими руками, применяя дрель, паяльник, и обычную зубочистку.

Симистор можно заменить, открутив радиатор и выпаяв симистор из платы. Но радиатор сейчас приклёпывают. Заклёпка гораздо технологичнее и дешевле в массовом производстве.

(adsbygoogle = window.adsbygoogle || []).push({});

Поэтому берём в руки дрель со сверлом диаметром 3,5…5,5 мм.

1 Высверливаем заклепку радиатора

Стрелкой показано направление сверла.

2 Снимаем радиатор с симистора

Радиатор снят, теперь надо аккуратно выпаять плохой симистор, минимально повредив плату. Рекомендуемая мощность паяльника — 25 или 40 Вт.

3 Выпаиваем симистор из платы. Обозначены выводы симистора — Т1, Т2, Gate.

Плюс к паяльнику, нужен опыт и сноровка.

Паяльником мощностью 60 Ватт и более можно запросто повредить плату.

Далее — подготавливаем место для нового симистора, используем для этого деревянную зубочистку:

4 Подготавливаем отверстия для нового симистора

5 Плата подготовлена

6 Место под новый симистор

Площадки слиплись, но это пока не важно. А вот и друзья-симисторы, рядом динистор DB3:

А вот и друзья-симисторы, рядом динистор DB3:

7 Новые симисторы и динистор DB3

Симисторы (BT139, BT138, BT137) на фото все на напряжение 800 Вольт, максимальный рабочий ток соответственно  16, 12, и 8 Ампер.

Даташит можно будет скачать в конце статьи.

Теперь в эти сквозные отверстия вставляем новую деталь:

8 Симистор запаян

9 Обрезаем ноги (выводы))

Перемычка неудачная, надо было использовать проводок потоньше…

Внимательно проверяем пайку, чтобы не было замыкания между контактными площадками.

Дальше — монтируем радиатор. В домашних условиях дешевле и технологичнее использовать Винт, шайбу и гайку М3.

10 Осталось прикрутить радиатор

Теперь остаётся проверить работу в реальной схеме включения. Напоминаю, диммер включается точно так же, как обычный выключатель:

Включение лампочки через регулятор яркости.

Для схемы проверки использую лампочку любой мощности в патроне, провод со штепселем, и клеммник Ваго 222.

Диагностика и выявление неисправностей

Перед выполнением ремонтных работ важно провести диагностику для определения неисправности. В ситуации, когда микроволновка не работает, включается через раз, гудит или не греет, но работает, сделайте следующее:

В ситуации, когда микроволновка не работает, включается через раз, гудит или не греет, но работает, сделайте следующее:

1. Проверьте напряжение, которое подается на трансформатор. Для этого используйте обычный мультиметр и соблюдайте технику безопасности. Если напряжение опустилось ниже 215 Вольт, подключите стабилизатор или дождитесь нормализации этого параметра.
2. Проверьте исправность защелки на дверях.
3. Убедитесь в надежности контактных соединений, а также исправности основных элементов.
4. Отключите СВЧ-печь от питания и снимите верхнюю часть корпуса.
5. Снимите фишку с магнетрона и проверьте его.
6. Наденьте клеммы на магнетрон на место.
7. Проверьте конденсатор.
8. Проверьте диоды.
9. Проверьте целостность предохранителей. Перегоревшие элементы сразу видно по почернению.
10. В случае перегорания последнего проверьте узлы умножителя.

Особенности проверки каждого из приведенных элементов рассмотрим в отдельном разделе ниже.

После определение неисправности можно принимать решение о возможности ремонта СВЧ-печи.

При наличии треска сделайте следующее:

1. Определите с какой части идет треск.
2. Отключите питание.
3. Снимите слюдяную пластину и замените ее (стоит около двух долларов), если она прогорела.
4. Открутите магнетрон, который крепится на 2-4 саморезах.
5. Снимите колпачок, который находится на выходе. Если он туго сидит, расшатайте и снимите его руками.
6. Посмотрите на металлический выход под колпачком на факт пробоя. При наличии таких следов магнетрон нужно менять.
7. В случае выхода из строя проходных конденсаторов их необходимо заменить.
8. Если прогорел колпачок, поменяйте его.
9. Замените конденсатор, если пробивает именно он.

Как отремонтировать диммер в домашних условиях?

• Обзор вероятных причин
• Как починить поломку

Обзор вероятных причин

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Чаще всего диммер перестает работать после перегорания лампочки в люстре либо торшере. В момент перегорания может возникнуть короткое замыкание, в результате чего сгорает один из самых важных элементов цепи в светорегуляторе – симистор. Если не работает симистор, выходит из строя вся схема.

Вторая причина, по которой устройство может не включаться либо наоборот – не выключать свет заключается в том, что светореглятор работает с энергосберегающей лампой. Мы уже рассказывали о том, что для светодиодных и люминесцентных ламп нужно покупать специальные диммеры, как раз предназначенные для работы с «экономками». В то же время необходимо выбирать специальные диммируемые светодиодные лампы, а не обычные. Если Вы не учли данное требование, то неисправность заключается именно в данной причине, что наглядно показано на видео примере.

Еще одна вероятная причина неисправности – неправильно подобранная мощность светорегулятора в результате чего он не работает так, как должен. Мы уже не раз говорили, что мощность диммера должна быть на 30-50% больше, чем мощность всех лампочек, которые он регулирует. Если Вы упустили данный момент и вставили в светильник слишком мощные источники света, не странно, почему диммер не выключает свет либо не регулирует яркость ламп. О том, как выбрать диммер, мы рассказывали в отдельной статье. Ну и последнее, что нужно сказать – возможно, проблема в электропроводке на участке: люстра-выключатель.

Как починить поломку

Сейчас поступим следующим образом – рассмотрим основные неисправности диммеров и сразу же предоставим советы по ремонту своими руками.

Если устройство не включает свет, для начала проверьте предохранитель, установленный под декоративной крышкой. При перепадах напряжения он может перегореть, защитив остальные элементы схемы от выхода из строя. Заменить предохранитель не составит труда, тем более, что лидирующие производители диммеров (шнайдер, легранд) в комплекте вкладывают запасной предохранитель, как показано на фото ниже.

Когда диммер не регулирует яркость освещения, не выключается и не включается после перегорания лампочки в светильнике, нужно переходить к более серьезному ремонту, т.к. скорее всего, не работает симистор – сгорел при коротком замыкании. Данный элемент схемы можно постараться самостоятельно заменить, для этого нужен паяльник и соответственно навыки работы с данными инструментом. Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать самодельную мини дрель и самодельный паяльник.

Если Вы используете светорегулятор с обычными энергосберегающими лампочками, рекомендуем как можно быстрее поменять лампы на специальные, т.к. нельзя использовать неподходящие экономки.

Ну и последнее – если не только диммер не работает, но и обычный клавишный выключатель не включает свет, значит проблема в самой электропроводке. Возможно где-то коротят провода, а возможно проблема в неисправности самой люстры. Тут уже нужно брать мультиметр и прозванивать все участки цепи.

Вот, собственно, и все основные причины неисправности устройства. Надеемся, что теперь Вы знаете, почему не работает светорегулятор и главное – как отремонтировать диммер своими руками! Напоследок хотелось бы отметить, что данные устройства очень чувствительны и в связи с существующими проблемами с перепадами напряжения их использовать без стабилизаторов крайне не рекомендуется!

Подключение диммера к светодиодной лампе (люстре)

В процессе подключения к светодиодной лампе первоначально необходимо следовать стандартной схеме его подсоединения. Она подразумевает обеспечение того, чтобы фаза шла на устройство. После этого следует направить провод с выходного контакта регулятора к осветительному прибору.

Отдельно стоит обратить внимание на такие особенности подключения диммера:

1. К одному светорегулятору нельзя подсоединять приборы разных типов (светодиодные лампы вместе с люминесцентными).
2. Все контакты должны быть подсоединены правильно. В противном случае лампы могут перегореть.
3. Запрещается подсоединять слишком большого количества ламп к одному устройству. Их должно быть не более десяти.
4. Все лампы, присоединяемые к устройству, должны быть одного типа и одной мощности. Универсальные приборы обладают возможность как ручного, так и автоматического выбора формы выходного сигнала. Это нужно для более корректной работы с нагрузкой. Кроме этого, в таких случаях появляется возможность ограничения нижнего предела напряжения.

Неисправности диммеров на симисторе

В результате КЗ и перегрузки, как правило, выходит из строя симистор. Это основная неисправность, она встречается в 90% случаев поломки.

Симистор — это главный элемент. Его отличительные особенности — три вывода и к корпусу прикручен радиатор. Наиболее часто встречаются модели ВТ137, BT138, BT139.

Неисправность симистора можно выявить мультиметром. Если прозвонить в режиме омметра сопротивление между выводами А1 и А2 (или Т1 и Т2, первый и второй вывод), будет от нуля до несколько ом. Вывод — симистор однозначно сгорел.

Бывает другой случай — симистор звонится нормально (бесконечное сопротивление), а диммер однако не работает (лампа не горит во всех положениях регулятора). Тут поможет только проверка, т.е. включение в реальную схему.

О замене симистора будет подробно сказано ниже.

Креме неисправного симистора, встречаются другие неисправности диммера:

1. Выгорают силовые дорожки печатной платы. Это — следствие основной неисправности. Дорожки придётся восстанавливать перемычками.
2. Нарушается механическая целостность регулятора (потенциометра, или переменного резистора). От частого и интенсивного использования, тут пояснений не надо.
3. В диммерах, в которых есть предохранитель, перед ремонтом надо в первую очередь проверить его. Часто производитель прикладывает запасной, который хранится там же, в диммере, где и рабочий. Разумное решение. Был бы он в отдельном кулечке — обязательно бы потерялся.
4. Механическое нарушение контактов и пайки печатной платы. В первую очередь — пайка контактов, куда прикручиваются провода. Так же бывает, что электронные элементы просто плохо пропаяны производителем.
5. Неисправности отдельных элементов. В первую очередь — динистор, затем резисторы и конденсаторы.

Причины, почему микроволновка не греет, но работает

Специалисты выделяют множество причин, почему микроволновка может работать, но не выполнять основные функции нагрева. Условно все причины делятся на наиболее распространенные, простые и сложные.

Во избежание путаницы рассмотрим их по отдельности.

Распространенные неисправности

Для начала выделим наиболее часто встречающиеся объяснения того факта, что микроволновая печь не выполняет свои функции:

1. Нагрев еды с металлическими элементами: ложкой, вилкой и т. д.
2. Использование неподходящей посуды: из металла, с золотым обрамлением, с крышкой и т. д.
3. Низкое качество оборудования и быстрый выход из строя. Многие производители не заморачиваются с высоким качеством деталей, чтобы покупатели шли за новыми товарами.
4. Естественное старение элементов микроволновки и т. д.

Простые причины и советы по их устранению

Существует множество простых неисправностей, которые приводят к сбоям в работе микроволновой печи.

Выделим основные:

п/п
Неисправность
Причина
1
Низкое напряжение.
Оптимальное напряжение для СВЧ-печи — 220 В, а отклонения в большую / меньшую сторону при работе могут привести к сбоям. Во избежание неисправностей рекомендуется установить стабилизатор

Он будет поддерживать оптимальное напряжение вне зависимости от колебаний в бытовой сети.
2
Технические поломки.
Перед ремонтом микроволновки обратите внимание на состояние провода и розетки. Для проверки попробуйте подключиться от другой розетки или использовать новый шнур.
3
Повышенная нагрузка.
Многие делают ошибку и подключают микроволновку вместе с другим оборудованием: стиральной машиной, бытовой техникой

При этом используется обычный тройник. Во избежание проблем лучше предусмотреть отдельную розетку.
4
Защелки на дверях.
Как отмечалось выше, микроволновка автоматически выключатся при отрытой створке. Такую автоматику обеспечивают специальные защелки. Если они повреждены, устройство начинает хуже греть или вообще не разогревает пищу. В таком случае вопрос решается двумя путями: полной заменой дверцы или только защелок.
5
Ошибочный режим.
Причиной, почему микроволновка работает неправильно, может быть невнимательность пользователя. К примеру, перед приготовлением стояла опция размораживания, а потом ее забыли отключить. Для решения проблемы достаточно включить режим нагрева и повторить попытку.

Если рассмотренные варианты проверены, но устройство все равно не работает, речь идет о серьезной неисправности.

В таком случае необходимо провести дополнительную диагностику.

Настройка и тестирование устройства

Наш второй вариант работает таким образом (на видео видно как к устройству подносится фонарик):

Уже распаянный Аrduino диммер подключите к Ардуино и двигайте потенциометр до тех пор, пока не достигнете максимума и минимума накала лампочки. Для того чтобы увидеть реальную картину волны, достаточно воспользоваться осциллографом, способным измерять напряжение до 12 вольт.

Но напрямую подключать также нельзя, здесь пригодится делитель напряжения в соотношении 1 к 20; дабы не греть лишний раз резисторы, подойдет номинал двести и десять килоОм. После аккуратного подключения устройство можно подсоединить к сети и, наконец, увидеть результаты своих трудов.

Уроки и статьи, которые вас могут заинтересовать:

Делаем амперметр с использованием Ардуино Если вы не хотите покупать брендовые устройства и тратить лишние деньги,…

Проекты Ардуино на основе Mega 2560 Разбираемся с какими проблемами рано или поздно столкнется каждый, какие проекты…

Питание микроконтроллеров Ардуино Нано (Arduino Nano) Разбираемся как подключать на Ардуино нано питание и с какими нюансами…

Типичные неисправности датчика движения

Эти устройства часто используются в сочетании с осветительными приборами. Такие решения обеспечивают хорошую видимость в коридорах, помещениях без окон и входных зонах. Неисправности проявляются следующим образом:

• Полное отсутствие функциональности,
• задержки,
• самопроизвольное переключение функций независимо от перемещений в рабочей зоне.

Такие сбои происходят после скачков напряжения в сети или механических неисправностей. Причиной может быть проникновение влаги внутрь корпуса, вызывающее короткое замыкание между проводниками электронной схемы. Ниже описаны типичные проблемы при ремонте датчика. Последовательный тест помогает определить неисправность.

Датчик не работает из-за сбитых настроек

Во-первых, необходимо обеспечить электропитание. Замена предохранителей и активация блока предохранителей происходит по стандартным алгоритмам. Ремонт проводки — это тема для отдельной публикации.

Если устройство больше не выключается, проверьте настройки. Как правило, эти датчики оснащены тремя плавно регулируемыми значениями:

• чувствительность светового барьера,
• чувствительность источника света, чувствительность датчика, чувствительность источника света, время до выключения света,
• пороговое значение для фона (естественного освещения).

Пользователи могут настроить параметры в соответствии со своими личными предпочтениями. При необходимости для освещения помещений можно использовать строительные нормы и гигиенические стандарты, в зависимости от предназначения. Для кухонной зоны, например, типичное значение составляет не менее 150 люкс.

Неправильно выбрано место установки

Следующий шаг — проверка соблюдения инструкций производителя при установке. Следующие пункты исправлены:

• высота установки (обычно используется диапазон 180-200 см от пола),
• ориентация фотоэлементов,
• наличие поблизости батарей, лампочек и других источников тепла.

Ложные включения

Случайное включение может быть вызвано следующим:

• Конвекционные токи,
• открывающиеся двери,
• вращающиеся лопасти вентилятора,
• перемещение домашних животных,
• движение декоративных элементов.

Если точная регулировка не помогает, измените направление действия. Некоторые датчики могут быть оснащены различными типами фокусирующих линз. В наиболее сложных случаях используются комплекты из разных изделий, устанавливается другая модель с соответствующими характеристиками.

Датчик не выключает свет

Фиксированный свет включается, если в этом районе интенсивное движение. Также проверьте настройки, внешние помехи и местоположение. Иногда помогает отключение устройства от электросети на более длительное время (10-15 минут).

Свет не включается при рабочем датчике

Тест проводится так же, как и в предыдущем разделе. Перед любым ремонтом проверьте правильность установки, настройки и условия эксплуатации.

Модель с подсветкой

Встречаются выключатели света, оборудованные подсветкой. Суть этого устройства заключается в том, что параллельно основным контактам монтируется светодиод с резистором или миниатюрная неоновая индикаторная лампа. Схема такого варианта исполнения показана ниже:

Когда освещение выключено, через лампу (или лампы) освещения и светодиод с токоограничивающим сопротивлением проходит ток. Его величина слишком мала, чтобы зажечь свет лампы, но достаточна для свечения светодиода. Таким образом, свет диода помогает найти кнопку включения света в темном помещении. Когда мы включаем светильник, контакты шунтируют светодиод, он обесточивается и гаснет.

Кроме удобства в эксплуатации, такая схема предоставляет возможность проверить состояние контактов выключателя. Ведь схема подсветки представляет собой аналог той самой контрольной лампы, с помощью которой можно проверить обычный выключатель. Например, если вы нажали на клавишу, свет не зажегся, а светодиод не перестал гореть, значит, контакты не замкнулись.
