Гост 27020-86 изоляторы. классификация и условные обозначения

Типы изоляторов по назначению

Кроме деления изоляторов по материалу изготовления, есть типы изоляторов по назначению. Это изоляторы:

• Штыревые;
• Подвесные;
• Опорные;
• Проходные;
• Стержневые.

С помощью штыревых изоляторов неизолированные провода АС и изолированные провода СИП-3 крепят к траверсам опор.

Подвесные изоляторы (ПС, ПСД, ПСВ)

Данные изоляторы подвешивают на опоры ВЛЭП для крепления методом подвеса проводов и кабелей. Чаще изготавливают из закалённого стекла.

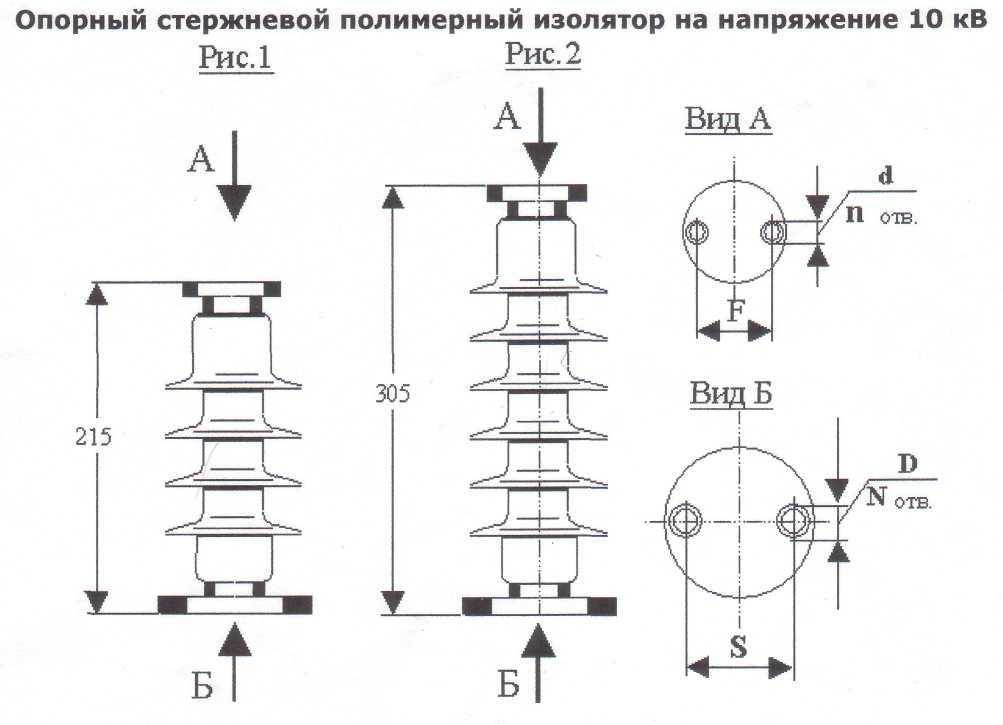

Изоляторы опорные (ИО, ИОР, СА, ОНШП)

Данные изоляторы используют в распределительных установках и другом электрооборудовании для закрепления токопроводящих элементов. Работают на участках от 6 до 35 кВ.

Проходные изоляторы (ИП, ИПУ)

При необходимости провести провод или шину через стену, например, на вводе в подстанцию, используют проходные изоляторы.

6.3. Периодические испытания

6.3.1. Периодические испытания проводят не реже одного раза в пять лет по показателям, в последовательности и объеме, указанным в таблице 6.

Впервые периодические испытания проводят не позднее чем через два года после освоения производства изоляторов.

6.3.2. Испытания проводят по плану выборочного контроля. Выборку комплектуют методом случайного отбора по ГОСТ 18321 из партии, прошедшей приемо-сдаточные испытания.

6.3.3. Изоляторы считают выдержавшими испытания, если по всем показателям получены удовлетворительные результаты испытаний.

Если по одному из показателей обнаружен один дефектный изолятор, проводят повторный контроль на удвоенном количестве изоляторов по тому показателю, по которому получен неудовлетворительный результат.

При получении неудовлетворительных результатов повторных испытаний хотя бы на одном изоляторе приемку и отгрузку изоляторов приостанавливают до выявления и устранения причин и получения удовлетворительных результатов испытаний.

Таблица 6

Наименование показателя	Номер пункта	Вид испытаний	Объем выборки, шт.	Последовательность испытаний
Технические требования	Методы испытаний	Периоди- ческие	Типовые
1. Качество поверхности изоляционной части	4.3.1	7.2	х	х	16	Прошедших приемо-сдаточные испытания
2. Отклонения от номинальных размеров	3.5	7.2	х	х	16	Испытанных по пункту 1
3. Длина пути утечки	3.6	7.4	х	х	16	Испытанных по пункту 2
4. Воздействие одиночных ударов	5	7.12	х	х	4	Испытанных по пункту 3
5. Разрушающая механическая сила при растяжении	4.1.2	7.6	х	х	12	Испытанных по пунктам 3, 4, 14
6. Термостойкость	4.1.4	7.7	х	х	4	Испытанных по пункту 3
7. Разрушающий изгибающий момент*	4.1.2	7.6	х	х	4	Испытанных по пункту 6
8. Отсутствие открытой пористости	4.3.1	7.11	х	х	Куски керамической части
9. Кратковременное (одноминутное) напряжение промышленной частоты в сухом состоянии	4.1.6	7.1	—	х	4	Испытанных по пункту 3
10. Кратковременное (одноминутное) напряжение промышленной частоты под дождем	4.1.6	7.1	—	х	4	Испытанных по пункту 9
11. Выдерживаемое напряжение грозового импульса	4.1.6	7.1	—	х	4	Испытанных по пункту 10
12 Выдерживаемое напряжение промышленной частоты в загрязненном и увлажненном состоянии	4.1.6	7.10	—	х	4	Испытанных по пункту 11
13 Уровень радиопомех	4.1.7	7.5	—	х	4	Испытанных по пункту 12
14 Термомеханическая прочность	4.1.5	7.8	х	х	4	Испытанных по пункту 13
15 Прочность при транспортировании	8.1	7.2	—	х	После упаковки
* Изоляторы со сферическим шарнирным соединением после испытаний на термостойкость испытывают по пункту 5. Примечание — Знак «х» означает, что испытания проводят, знак «- » — не проводят.

Расшифровка обозначений изоляторов

Фарфоровые и керамические изоляторы

Фарфоровые изоляторы активно применяются в самых различных распределительных устройствах, электроустановках и электрических распределительных устройствах, железнодорожных сетях и других видах электрооборудования. На сегодняшний день промышленностью производится более 300 типов фарфоровых изоляторов. При изготовлении фарфоровых изоляторов применяется специальный силикатный фарфор. Керамические изоляторы, изготовленные из этого материала, обладают высокой степенью устойчивости к перегрузкам. Следует также отметить, что показатели прочности и надежности силикатного фарфора являются достаточно высокими, и материал устойчив к воздействиям окружающей среды.Изоляторы опорные внутренней установки: ИО-10-3,75, ИОР-10-3,75, ИОРП-10, ИОС-35-500, ИОС-35-1000, ИОС-110-400 и ИОС-110-600, ОФР, С4-80-II, СА-3

Изоляторы проходные: ИП, ИПУ, ИПТ

Изоляторы штыревые: ШС, ШФ, ТФ-12, ТФ-16, ТФ-20, РФО-12, РФО-16

Изоляторы стеклянные

Данные изоляторы производятся из различных типов закаленного стекла и имеют различную конструкцию в зависимости от конкретных условий эксплуатации и условий их работы на линии электропередач. Изоляторы данного типа по сравнению с фарфоровыми отличаются более высокой механической прочностью и обладают меньшими размерами. Стекло, используемое при изготовлении рассматриваемых изоляторов, отличается большей однородностью в отличие от фарфора.

Расшифровка условного обозначения стеклянных изоляторов для ЛЭП: П, Ш — вид изолятора (подвесной, штыревой); С — материал изоляционной детали (стекло); С, К, В, Д — конфигурация изоляционной детали (сферическая, коническая, с увеличенным вылетом ребра, двукрылая); 40; 70; 120; 160; 210; 300; 400 — минимальная механическая разрушающая нагрузка, кН; А; Б; В; Д; Е — индекс модернизации изолятора.

Изоляторы линейные подвесные стеклянные: ПС

Изоляторы полимерные

В настоящее время на смену фарфоровым, керамическим и стеклянным изоляторам все чаще приходят более современные — изоляторы на полимерной основе. Изоляторы линейные полимерные: ЛК-70 Изоляторы стержневые полимерные: ЛОСК Изоляторы проходные полимерные: ИПК-10, ИППУ Изоляторы штыревые полимерные: ШП-10, ШПУ, ШСК , НП 18 и ТП 20, ОЛК Распорки межфазные изолирующие полимерные: РМИ Опоры шинные полимерные наружной установки: ШОП

Типы по конструкции и назначению

По конструкции выделяют три основных разновидности изоляторов ВЛ:

• штыревые;
• подвесные линейные;
• опорные и проходные.

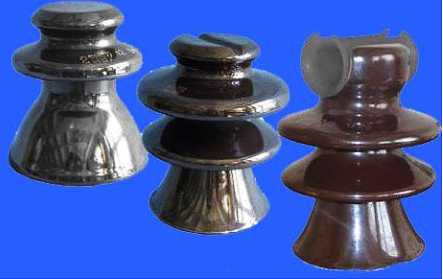

Штыревые относятся к линейным изоляторам. Используются в ЛЭП до 35 кВ. В том числе на линиях 0,4 кВ. Этот тип исполнения цельный, на нем есть канавка для закрепления провода и отверстия для установки на траверсы, крюки, штыри.

Интересно: на ВЛ от 6 до 10 кВ используют одноэлементные изоляторы, а на 20-35 – из двух элементов.

Подвесные используются на высоковольтных воздушных линиях напряжением 35 кВ и больше. Они бывают двух типов поддерживающими (стержневыми) и натяжными.

Натяжные тарельчатые изоляторы работают на растяжение и удерживают линию на опоре, монтируются под углом. Конструктивно они выполнены в виде фарфоровой или стеклянной тарелки. В нижней части обычно выступает стержень с расширяющейся шляпкой. Сверху расположена металлическая крышка с отверстием специальной формы, такой чтобы в ней можно было закрепить нижний стержень. Таким образом происходит унификация и вы можете набрать в гирлянду столько изоляторов, сколько нужно для достижения нужных номинальных напряжений пробоя. Такая гирлянда получается гибкой, она удерживает линии электропередач на опоре.

На промежуточных опорах устанавливают подвесные стержневые изоляторы. Они выполнены в виде опорного стержня, на его концах металлические части для крепления к опоре и проводам. Они устанавливаются вертикально и провод ложится на них – это и есть основное отличие от предыдущих. Также они отличаются тем, что натяжные изоляторы выдерживают больший вес, поэтому могут использоваться на опорах, расположенных дальше друг от друга.

Интересно: на ответственных участках и для повышения надежности монтажа ЛЭП могут использоваться сдвоенные гирлянды натяжных изоляторов.

Опорные и проходные изоляторы уже являются станционными, а не линейными. Этот вид так называется потому что используется внутри электростанций и трансформаторных подстанций. Изготовляются из полимеров или фарфора. Опорные используют для крепления токопроводящих шин к заземленным конструкциям, например, корпусу трансформаторов или внутри вводных и распределительных электрощитов.

Маркировка изоляторов всех разновидностей подобная, обычно она содержит сведения о типе изделия и номинального напряжения линии, например:

Для того чтобы провести кабель или шину через стену используются проходные изоляторы. Эта разновидность изделий с полым телом, в котором расположена токоведущая часть. Для повышения изолирующих свойств может иметь дополнительно масляный барьер или маслобумажную прокладку. Такой тип изоляторов позволяет прокладывать линию до 110 кВ. Бывают и другого типа – без токопровода внутри, просто диэлектрический полый цилиндр с отверстием, который надевается на кабель.

На это мы и заканчиваем нашу статью. Теперь вы знаете, какие бывают изоляторы для воздушных линий электропередач и где применяется каждый вариант исполнения!

Материалы по теме:

• Как установить электрический столб на участке
• Монтаж электропроводки в ретро-стиле
• Как изолировать провода
• Арматура для монтажа СИП кабеля

Подвесные изоляторы

Подвесные изоляторы предназначены для крепления многопроволочных проводов к опорам воздушных линий и РУ. Их конструируют так, чтобы они могли противостоять растяжению.

Рис.9. Подвесной тарельчатый изолятор

Тарельчатый изолятор (рис.9) имеет фарфоровый или стеклянный корпус в виде диска с шарообразной головкой. Нижняя поверхность диска выполнена ребристой для увеличения разрядного напряжения под дождем, а верхняя поверхность диска — гладкой, с небольшим уклоном для стекания дождя. Внутри фарфоровой (стеклянной) головки цементом закреплен стальной оцинкованный стержень. Сверху фарфоровую головку охватывает колпак из чугуна с гнездом для введения в него стержня другого изолятора или ушка для крепления гирлянды к опоре. Число изоляторов в гирлянде выбирают в соответствии с номинальным напряжением.

Внутренней и наружной поверхностям фарфоровой головки придана такая форма, чтобы при тяжении провода фарфор испытывал только сжатие (как известно, прочность фарфора при сжатии значительно больше, чем при растяжении). Так обеспечивают высокую механическую прочность тарельчатых изоляторов. Они способны выдерживать тяжения порядка 104-105Н. Механическую прочность подвесных изоляторов характеризуют испытательной нагрузкой, которую изоляторы должны выдерживать в течение 1 ч без повреждений.

Расчетную нагрузку на тарельчатые изоляторы принимают равной половине часовой испытательной.

В местностях, прилегающих к химическим, металлургическим, цементным заводам, воздух содержит значительное количество пыли, серы и других веществ, которые образуют на поверхности изоляторов вредный осадок, снижающий их электрическую прочность. Вблизи моря и соленых озер воздух имеет большую влажность и содержит значительное количество соли, которая также образует вредный осадок.

Нормальные изоляторы, используемые в районах, удаленных от источников загрязнения, имеют отношение длины пути утечки к наибольшему рабочему напряжению около 1,5 см/кВ. Для РУ, подверженных загрязнению, применяют изоляторы особой конструкции или увеличивают число изоляторов в гирляндах. Прибегают также к периодической обмывке или обтирке изоляторов.

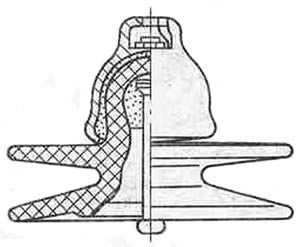

Рис.10. Подвесной изолятор для местностей с загрязненным воздухом

Тарельчатые изоляторы, предназначенные для местностей с загрязненным воздухом (рис.10), имеют увеличенную длину пути тока утечки и выполнены так, чтобы поверхность их была в наибольшей мере доступна очищающему действию дождя и ветра.

При одинаковой степени загрязнения и увлажнения разрядные напряжения у изоляторов особой конструкции приблизительно в 1,5 раза выше, чем у изоляторов обычного исполнения.

Фарфоровые изоляторы

Фарфор является продуктом неорганической химии. Химические и физические свойства материала остаются с течением времени неизменными. В течение всего срока эксплуатации механическая прочность не изменяется. Материал изолятора устойчив к ультрафиолетовому излучению и солнечной радиации, а также ко всем, кроме плавиковой кислоты, агрессивным химическим выбросам промышленных предприятий. Обладает нулевой водопроницаемостью и негорючестью.

Механические свойства. Отсутствует деформация в момент приложения усилия изгиба. Для фарфора не существует термина «остаточная деформация».

Электрические свойства. На материал изолятора не оказывают влияния поверхностные электрические разряды. Со временем электрические свойства изолятора не изменяются. Высокие диэлектрические свойства фарфора практически исключают пробой изолятора.

Эксплуатационные свойства. Значительная масса. Транспортировка изоляторов требует особого внимания, т.к. из-за хрупкости изоляторов высока вероятность боя их посторонними предметами. Стабильность технологического процесса обеспечивает высокую надежность изолятора. Фарфоровые изоляторы практически невозможно изготовить в кустарных условиях. Для контроля состояния изоляторов при процессах изготовления и эксплуатации достаточно достоверных и эффективных методик.

НЕДОСТАТКИ ФАРФОРОВЫХ ИЗОЛЯТОРОВ

• Значительный вес
• Высокая хрупкость

ПРЕИМУЩЕСТВА ФАРФОРОВЫХ ИЗОЛЯТОРОВ

• Химические и физические свойства материала остаются неизменными с течением времени
• Механическая прочность и электрические свойства не изменяются в течение всего срока эксплуатации
• Не деформируется
• Материал устойчив к воздействию ультрафиолета, солнечной радиации, агрессивным выбросам химических предприятий
• Нулевая водопроницаемость
• Негорючесть
• Высокие диэлектрические свойства практически исключают возможность пробоя изолятора

Что такое проводники и диэлектрики

Проводники — вещества, со свободными электрическими зарядами, способными направленно перемещаться под воздействием внешнего электрического поля. Такими особенностями обладают:

• металлы и их расплавы;
• природный углерод (каменный уголь, графит);
• электролиты — растворы солей, кислот и щелочей;
• ионизированный газ (плазма).

Главное свойство материалов: свободные заряды — электроны у твёрдых проводников и ионы у растворов и расплавов, перемещаясь по всему объёму проводника проводят электрический ток. Под воздействием приложенного к проводнику электрического напряжения создаётся ток проводимости. Удельное сопротивление и электропроводимость — основные показатели материала.

Watch this video on YouTube

Свойства диэлектрических материалов противоположны проводникам электричества. Диэлектрики (изоляторы) — состоят из нейтральных атомов и молекул. Они не имеют способности к перемещению заряженных частиц под воздействием электрического поля. Диэлектрики в электрическом поле накапливают на поверхности нескомпенсированные заряды. Они образуют электрическое поле, направленное внутрь изолятора, происходит поляризация диэлектрика.

В результате поляризации, заряды на поверхности диэлектрика стремятся уменьшить электрическое поле. Это свойство электроизоляционных материалов называется диэлектрической проницаемостью диэлектрика.

Применение аппаратных и станционных изоляторов

С помощью этих изолирующих устройств осуществляется изоляция и крепление шин распределительных устройств, находящихся в электростанциях и подстанциях. С их помощью изолируются токоведущие части различной электрической аппаратуры.

Большинство аппаратных и станционных изоляторов изготавливается из фарфора, максимально отвечающего всем требованиям, предъявляемым к этим изделиям. Для некоторых деталей аппаратуры, выполняющих изолирующие функции, применяется бакелит, гетинакс или текстолит. Данные элементы устанавливаются внутри приборов под защитными кожухами и при необходимости заливаются изоляционным маслом.

Различные виды креплений выполняются с помощью специальной металлической арматуры, закрепленной на фарфоровом основании. Для крепления используются специальные цементирующие замазки, у которых коэффициент объемного расширения приближен к фарфору. Качество изоляторов можно улучшить за счет покрытия глазурью наружной фарфоровой поверхности.

Сама арматура рассчитана на повышенные механические нагрузки. Конструкция этих элементов включает в себя квадратные или овальные фланцы. В нижней части расположены отверстия для болтов, а сверху предусмотрены металлические головки, к которым крепятся проводники. У изоляторов, рассчитанных на низкие механические нагрузки, фланцы и головки отсутствуют. Вместо них изделия оборудованы металлическими фасонными вкладышами, в которых предусмотрены резьбовые отверстия, закрепленные в глубине фарфорового основания. Такие конструкции обладают меньшими размерами и весом.

Провода для воздушных линий электропередач

Главное требование к проводам ВЛЭП — высокая механическая прочность. Делятся на два класса — неизолированные и изолированные. Могут быть выполнены в виде многопроволочных и однопроволочных проводников. Последние, состоящие из одной медной или стальной жилы, применяются только для строительства трасс низкого напряжения.

Многопроволочные провода для воздушных линий электропередач могут быть выполнены из стали, сплавов на основе алюминия или чистого металла, меди (последние, вследствие высокой стоимости, на протяженных трассах, практически не используются). Наиболее распространены проводники, изготовленные из алюминия (в обозначении присутствует буква «А») или сталеалюминиевых сплавов (марка АС или АСУ (усиленные)). Конструктивно представляют собой скрученные стальные проволоки, поверх которых навиты алюминиевые жилы. Стальные, для защиты от коррозии, оцинковывают.

Выбор сечения производят в соответствии с передаваемой мощностью допустимого падения напряжения, механических характеристик. Стандартные сечения проводов, производимых в России, — 6, 10, 16, 25, 35, 50, 70, 95, 120 и 240. Представление о минимальных сечениях проводов, применяемых для сооружения воздушных линий, можно получить из таблицы, приведенной ниже.

Минимальные сечения проводов ВЛЭП

Материал жилы	Линии свыше 1 кВ, мм2	Линии до 1 кВ, мм2	Ответвления к вводам (длина до 10 м/ свыше 10 м), мм2
Медь	25	2,5
Сталь	25	25	4/4
Алюминий	356	16	6 / 10

Ответвления выполняют чаще изолированными проводами (марки АПР, АВТ). Изделия имеют атмосферостойкое изоляционное покрытие и стальной несущий тросик. Соединения проводов в пролетах монтируют на участках, не подверженных механическим воздействиям. Сращивают их обжатием (с применением соответствующих приспособлений и материалов) либо свариванием (термитными шашками или специальным аппаратом).

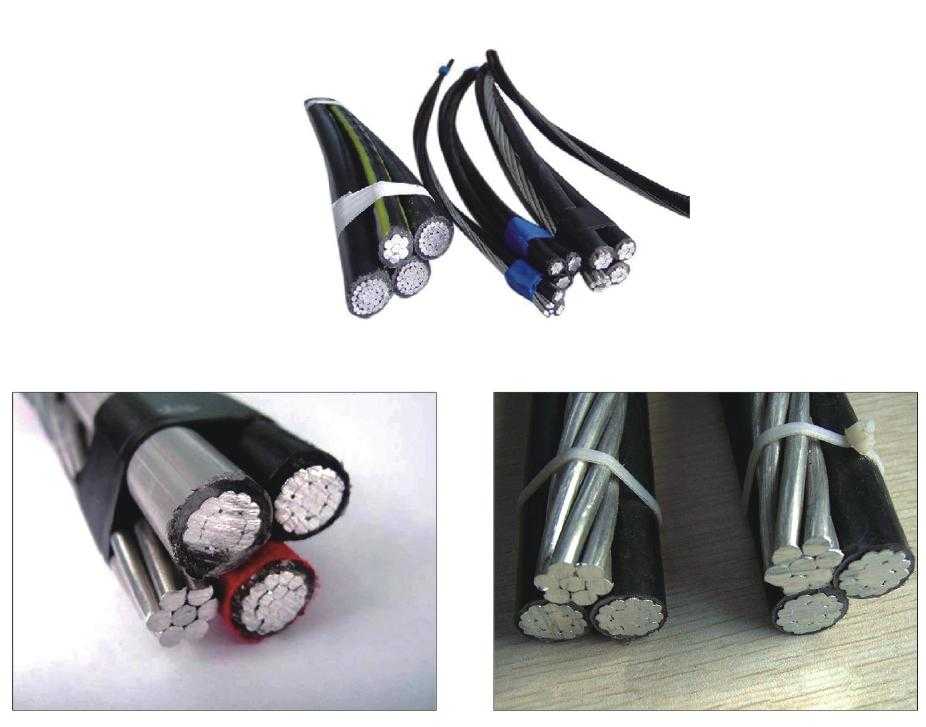

В последние годы при возведении воздушных линий все чаще используют самонесущие изолированные провода. Для ВЛЭП низкого напряжения промышленностью выпускаются марки СИП-1, -2 и -4, а для линий 10-35 кВ — СИП-3.

На трассах напряжением свыше 330 кВ, для предотвращения коронных разрядов, практикуется применение расщепленной фазы — один провод большого сечения заменяется несколькими меньшими, скрепленными между собой. С ростом номинального напряжения их число увеличивается от 2 до 8.

Классы нагревостойкости электроизоляционных материалов

Класс нагревостойкости диэлектриков указывается буквой латинского алфавита. Перечислим основные из них:

• Y – максимальная температура 90 град. Цельсия. К данной категории относятся различные волокнистые изделия из хлопка, натуральных тканей и целлюлоза. Они не пропитываются и не дополняются жидкими электроизоляторами.
• A – 105 град. Цельсия. Все материалы, перечисленные выше, и синтетический шелк, пропитываемые жидкими диэлектриками (погружаемые в них).
• E – 120 град. Цельсия. Синтетические изделия, включая волокна, пленки и компаунды.
• B – 130 град. Цельсия. Слюдинитовые диэлектрики, асбест и стекловолокно вкупе с органическим связующим и пропиткой.
• F – 155 град. Цельсия. Слюдинитовые материалы, в качестве связующего звена которых выступают синтетические компоненты.
• H – 180 град. Цельсия. Слюдинитовые диэлектрики с кремнийорганическими соединениями, выступающими в качестве связующего.
• C – более 180 град. Цельсия. Все перечисленные выше изделия, в которых не используется связующее или применяются неорганические адгезивы.

Выбор электроизоляционных материалов зависит не только от мощностей оборудования, но и от условий его эксплуатации. Например, для высоковольтных линий электропередач должны использоваться диэлектрики с повышенной морозостойкостью и защитой от воздействия ультрафиолетовых лучей.

Таким образом, информация выше может использоваться только в качестве ознакомительных целей, а окончательное решение должен принимать профессиональный, квалифицированный специалист.

Проходной изолятор [ править | править код ]

Предназначен для прово́да токоведущих элементов через стенку, имеющую другой электрический потенциал. Проходной изолятор с токопроводом содержит токоведущий элемент, механически соединенный с изоляционной частью.

Изоляторы предназначены для крепления токопроводов, а также для создания изоляционных промежутков между токопроводами различных фаз и между токопроводами и заземленными конструкциями. По назначению изоляторы подразделяются на станционные, линейные и аппаратные.

Станционные изоляторы предназначены для закрепления токопроводов в закрытых распределительных устройствах, а также для пропуска их через стены и перекрытия. Они соответственно подразделяются на опорные и проходные.

Линейные изоляторы предназначены для закрепления проводов на ВЛ и ОРУ. Они подразделяются на штыревые, стержневые и подвесные.

Изоляторы высоковольтной аппаратуры, опорные и проходные, являются неотъемлемой частью аппаратуры и по конструктивному исполнению могут быть разной формы.

Диэлектрические материалы, из которых изготавливаются изоляторы, должны иметь высокую электрическую и механическую прочность. Эти характеристики должны обеспечиваться как в нормальных условиях эксплуатации, так и в аварийных режимах, при различных атмосферных условиях, быть негигроскопичными, трекингостойкими, работать в широком диапазоне температур и в агрессивной среде.

Всем этим требованиям удовлетворяют следующие материалы: глазурированный электротехнический фарфор, стекло и некоторые пластмассы.

Фарфор обладает следующими характеристиками: электрическая прочность

; механическая прочность фарфора зависит от характера деформации , , ;

допустимый перепад рабочих температур 70ºC. Одно из достоинств фарфора как изоляции – низкая стоимость.

Стекло имеет электрическую прочность . Механические характеристики стекла примерно такие же, как у фарфора. Закаленное стекло допускает нагрузку до 530 кН. Стеклянные изоляторы могут изготавливаться методом штамповки и не требуют глазуровки. Прозрачность стекла позволяет легко обнаруживать трещины и другие дефекты, что облегчает контроль во время производства и эксплуатации.

Общий недостаток фарфоровых и стеклянных изоляторов – значительная масса и размеры.

В настоящее время широкое распространение получили изоляторы на основе стеклопластиков и полимерных покрытий. Полимерные изоляторы практически не повреждаются при транспортировке и имеют значительно меньшую (в 7–10 раз) металлоемкость подвесок, меньшую массу и размеры.

Металлическую арматуру изоляторов изготавливают из стали, ковкого и немагнитного чугунов или цветного металла. Немагнитный чугун и цветной металл применяются при больших токах с целью снижения потерь. Для крепления арматуры к диэлектрику используют высококачественные цементы и другие связующие.

Рис. 2.1 – Опорные изоляторы

Для изготовления изоляторов высоковольтной аппаратуры используется также эпоксидная смола, бакелизированная бумага и слоистые пластики. В высоковольтных вводах применяют бумажномасляную и маслобарьерную изоляцию, защищенную фарфоровыми покрышками.

Под воздействием токов короткого замыкания, ветра, гололеда и веса проводов высоковольтная изоляция испытывает большие механические нагрузки и вибрации. Кроме того изоляция ВЛ и ОРУ подвержена воздействию тумана, дождя, загрязнению и резким колебаниям температуры. Поэтому изоляционные материалы должны обеспечивать длительную электрическую прочность с учетом климатических условий и уровня перенапряжений, а также достаточную механическую прочность.

Для обеспечения надежной и безопасной работы изоляция подвергается испытанию повышенным напряжением. Значения испытательных напряжений для изоляции разных классов напряжения приводятся в таблицах. Для изоляторов внутренней установки определяющим является сухоразрядное напряжение , а для изоляторов наружной установки – мокроразрядное – напряжение перекрытия под дождем.

Последнее изменение этой страницы: 2017-02-05; Нарушение авторского права страницы

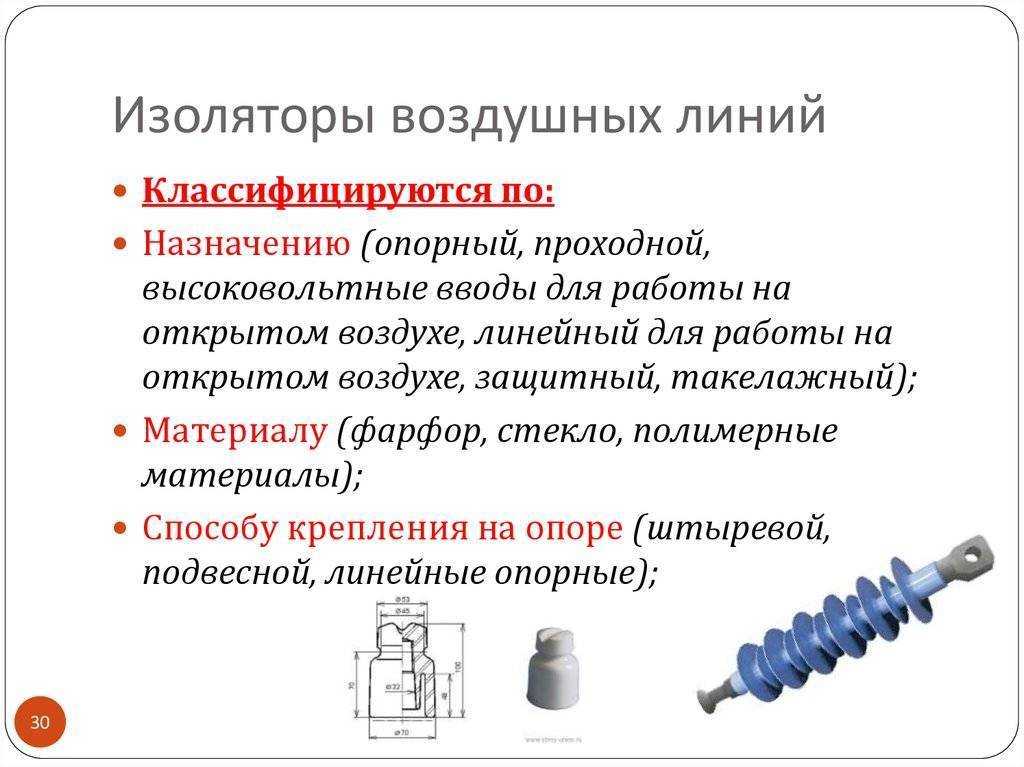

Классификация

Для обеспечения надежного электроснабжения и соблюдения максимального уровня безопасности в каждом конкретном случае в электроустановках должны применяться изоляторы соответствующего типа и конструкции. В зависимости от критерия выделяют несколько параметров их классификации.

По назначению

В зависимости от назначения выделяют такие виды изоляторов:

• Стационарные – применяют для механического крепления токоведущих стержней или ошиновки в распределительных устройствах. В зависимости от назначения стационарные изоляторы дополнительно подразделяются на опорные и проходные. Так опорные изоляторы выступают в роли основания, на которое крепятся шины в ячейках или несущих конструкциях. Проходные изоляторы позволяют провести токоведущий элемент сквозь стену или перекрытие помещения.
• Аппаратные – имеют схожее назначение со стационарными, но применительно к каким-либо аппаратам. К примеру, аппаратные изоляторы нашли широкое применение в выпрямительных установках, силовых приборах, комплектных подстанциях, установках аппаратов высокого напряжения и прочих агрегатах. Посмотрите на рисунок 5, здесь представлен пример его использования, где он имеет обозначение АИ.

  Рис. 5. Пример аппаратных изоляторов

• Линейные – используются для наружной установки под высоковольтные линии или ошиновку открытых распредустройств. Отличительной чертой линейных изоляторов является наличие широких ребер или юбок, предназначенных для увеличения пути поверхностного пробоя в случае выпадения осадков.

По материалу исполнения

В зависимости от применяемого диэлектрика выделяют такие виды изоляторов:

• С фарфоровым корпусом – отличаются высокой механической прочностью на сжатие, но боятся динамических воздействий. Для предотвращения появления проводящих каналов, из-за оседания пыли и грязи на поверхности, керамический материал покрывается глазурью.
• Полимерные изоляторы – подразделяются на модели, которые имеют упругую деформацию и монолитные. Отличаются куда большим удельным сопротивлением материала, чем фарфоровые. Но мягкая поверхность в большей мере подвержена загрязнению, чем покрытый глазурью фарфор. Помимо этого из-за воздействия ультрафиолета полимер разрушается и утрачивает свойства, поэтому их применяют для внутренней установки.
• Стеклянные электрические изоляторы – отличаются не такой высокой прочностью, подвержены сколам при динамических воздействиях. Но в отличии от других материалов не подвержены воздействию агрессивных реагентов. Обладают меньшим весом и более просты в обслуживании, чем фарфоровые.

По способу крепления на опоре

В зависимости от способа крепления бывают:

Классификация по способу крепления

• Штыревого типа (а) – крепятся посредством металлической арматуры и выступают в роли опоры воздушных ЛЭП, откуда и возникло название опорно-штыревые изоляторы.
• Подвесные (б) – выполняются тарельчатыми изоляторами, которые собираются в гирлянды, в зависимости от класса напряжения присоединенных к ним электрических аппаратов.
• Стержневые (в) – имеют форму сплошного стержня, который устанавливается в качестве опорного или подвешивается за элементы арматуры в качестве натяжного. Опорно-стержневые изоляторы устанавливается в распредустройствах для изоляции шин. На их краях посредством чугунных крыльев крепятся токоведущие части.

Конструкция подвесных изоляторов

Изолятор ПФГ-6А

Подвесные изоляторы существуют следующих типов:

• цепочечные,
• тарельчатые (с шапкой и стержнем),
• паучковые,
• «моторные»,
• длинностержневые.

Первыми подвесными изоляторами, пригодными для промышленной эксплуатации, были цепочечные фарфоровые изоляторы Хьюлетта (E. Hewlett)

Они были разработаны одновременно с тарельчатыми изоляторами, но имели важное практическое преимущество: в их конструкции не использовалась цементная связка (посредством которой соединялись детали тарельчатых изоляторов), что повышало их механическую надёжность. Однако, они обладали более сложной системой соединения в гирлянды (петлями крест-накрест, наподобие изоляторов-«орехов») и худшими электрическими характеристиками по сравнению с тарельчатыми изоляторами. Позднее в качестве альтернативы обычным тарельчатым изоляторам с цементной связкой были созданы паучковые, «моторные» и бесцементные изоляторы различных конструкций

Эти типы подвесных изоляторов, как и цепочечные, в настоящее время более не применяются, так как проблема с надёжностью цементной связки была решена, что уничтожило их преимущества. Наиболее распространённым типом подвесных изоляторов в настоящее время являются тарельчатые изоляторы с шапкой и стержнем и цементной связкой

Позднее в качестве альтернативы обычным тарельчатым изоляторам с цементной связкой были созданы паучковые, «моторные» и бесцементные изоляторы различных конструкций. Эти типы подвесных изоляторов, как и цепочечные, в настоящее время более не применяются, так как проблема с надёжностью цементной связки была решена, что уничтожило их преимущества. Наиболее распространённым типом подвесных изоляторов в настоящее время являются тарельчатые изоляторы с шапкой и стержнем и цементной связкой.

Тарельчатые подвесные изоляторы состоят из:

• фарфоровой или стеклянной изолирующей детали — «тарелки»,
• шапки из ковкого чугуна,
• стержня в форме пестика.

Шапка и стержень скрепляются с изолирующей деталью портландцементом марки не ниже 500. Конструкция гнезда шапки и головки стержня обеспечивает сферическое шарнирное соединение изоляторов при формировании гирлянд. Число изоляторов в гирлянде обусловлено напряжением ЛЭП, степенью загрязнения атмосферы, типом изоляторов и материалом опор. Для крепления проводов могут применяться изолирующие конструкции из нескольких параллельно подвешенных гирлянд изоляторов.

Подвесные полимерные(композитные) изоляторы состоят из стеклопластикового стержня, полимерной оболочки и оконцевателей.
