Как правильно подключить розетку с заземлением

Нюансы монтажа в стены из кирпича и бетона

Главной особенностью является то, что для прокладки скрытой проводки потребуется штробирование стен. Электрический кабель, помещенный в гофрированный шланг, укладывается в штробы, после чего фиксируется гипсовым раствором.

Если розетка устанавливается в помещении впервые, то для нее следует подготовить отверстие. Для этого используется перфоратор. Затем в готовые отверстия помещаются монтажные коробки – в них и будут заводиться провода.

Для фиксации коробки используется тот же гипсовый раствор. После этого нужно сделать небольшую паузу, чтобы раствор успел высохнуть.

Зачем нужны розетки с заземлением

Все находящиеся в наших домах бытовые электроприборы подлежат заземлению в соответствии с требованием техникой безопасности. Заземлять следует металлические элементы электроприборов и электрооборудования, на которое может быть случайно подано напряжение: при коротком замыкании, нарушении изоляции проводов и др.

К примеру, это значит, что к любому бытовому прибору должен быть подсоединен заземляющий проводник, который при его попадании на металлический элемент такого прибора отведет напряжение на землю.

В производственных зданиях так и делают: по помещению от контура заземления осуществляют прокладку заземляющего проводника (металлической шины или кругляка), а от него к металлическому корпусу электрооборудования также прокладывают заземляющий проводник уже меньшего сечения (в наиболее частых случаях – медный провод).

Что же касается наших квартир, то металлическая шина или кругляк, конечно же, могут быть проложены и в жилых помещениях. Однако, при всей надежности такой схемы говорить о какой-то эстетичности не приходится. Этим и объясняется необходимость применения розеток с заземлением.

Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке, надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так. Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является наилучшим вариантом.

Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире, превратив двухпроводную электропроводку в трехпроводную – фаза, ноль и земля. При вводе же новой линии электропроводки необходимо сразу использовать трехжильный кабель – фаза, ноль и провод заземляющий.

При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник.

В качестве заземляющего проводника рекомендуется использовать медный изолированный провод, минимальный размер сечения которого составляет 2,5 квадратных миллиметров (ПУЭ 1.7.127).

Подготовительные роботы

Для того чтобы подключить розетку с заземляющим контактом, нам потребуется: непосредственно сама розетка, трехжильный провод соответствующего сечения (см. Таблица пропускной мощности проводов и выбор их сечения), и, конечно, инструмент. И если с инструментом более-менее все понятно – нужна отвертка, пассатижи, индикатор напряжения и нож, то с выбором провода и розетки могут возникнуть проблемы.

Ведь вы наверняка знаете, что розетки следует подбирать в зависимости от электроустановки, которую она будет питать, а провод должен соответствовать классу розетки. На этих вопросах мы и остановимся более детально.

Итак:

Начнем наш разговор с розетки. Она имеет два основных номинальных параметра это напряжение, которое для домашних условий составляет 220В, и номинальный ток, который в зависимости от подключаемой электроустановки может варьироваться.
Прежде всего, остановимся на напряжении. Как мы уже отметили выше, для однофазной сети, которая имеется в большинстве квартир и домов нашей страны номинальным значением, является 220 Вольт. На розетке может стоять номинальное напряжение в 240 – 380В. Это не страшно, главное, чтобы номинальное значение напряжения розетки было не ниже значения в 220В.
А вот с номинальным током все немного сложнее. Дело в том, что сейчас на рынке представлены розетки с номиналами в 6, 10, 16, 25 и иногда можно встретить в 32А. Чем выше номинальный ток, тем выше цена. Отличаются такие розетки контактной частью, которая для изделий с большим номиналом более качественная и плотнее зажимает контакты вилки.

Контактная поверхность розетки

Для того, чтобы правильно выбрать номинальный ток розетки, нам необходимо знать номинальный ток электроустановки, которая будет подключаться к данному изделию. Номинальный ток можно посмотреть в паспорте прибора.
Если его там нет, то можно произвести вычисления по упрощенной формуле I=P/U, где I – это наш номинальный ток, Р – мощность прибора в Вт, а U – номинальное напряжение, которое, как мы уже знаем, составляет 220В.
В итоге получаем, что прибор мощностью в 1кВт=1000Вт потребляет ток около 4,5А. Для такой электроустановки, будет достаточно установить розетку с номиналом в 6А.

Таблица возможных номинальных мощностей различных электроприборов

Что касается исполнения розетки, то здесь все зависит от места установки. Если ее устанавливают во влажных помещениях, то она должна иметь соответствующую защиту от пыли и влаги.
Если устанавливают под открытую проводку, то открытого исполнения — под скрытую проводку, соответственно, скрытого исполнения. Но в любом случае, заземление в розетке должно быть, ведь этого требуют нормы ПУЭ.
Обычно для этого используют специальный контакт. Причем, к нему предъявляются повышенные требования – он должен замыкаться раньше силовых контактов, а размыкаться позже.

Влагозащищенная розетка открытого исполнения

Далее, остановимся на выборе провода. Здесь тоже есть свои нюансы. Прежде всего следует помнить, что провод для установки в жилые помещения должен быть медным. Этого требуют нормы ПУЭ (Правила устройства электроустановок).
Алюминиевые провода можно было применять до 2000 года. Если провод монтируется на постоянной основе, то класс гибкости изделия не так важен. Если же это будет переноска, то класс гибкости должен быть не ниже 5. Вообще же лучше применять для этого класс шнуров.
Теперь, что касается сечения провода. Оно так же должно соответствовать номинальному току, но на этот раз не электроустановки, а розетки. Но здесь есть зависимость от способа его монтажа. Ведь как бы нам не хотелось, но в проводе есть потери.
Эти потери нагревают провод, что может привести к его перегоранию или воспламенению. Поэтому он должен охлаждаться. Когда провод проложен на открытом воздухе, то его теплоотдача не очень хорошая. Если же он под слоем штукатурки, то намного лучше.
А чем лучше теплоотдача, тем больший ток он сможет пропустить через себя без каких-либо повреждений. Рассчитать все это своими руками будет достаточно сложно, поэтому при выборе пользуются таблицей 2.2 ПУЭ.

Таблица выбора сечения проводов

Что такое заземление

Под заземлением понимают намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях давно являются заземленными. Раньше такие устройства называли «евророзетками» — технология зародилась в Европе.

Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль (нейтраль), землю (трехполюсные устройства).

Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка осталась в старых квартирах, на дачах, но и она активно заменяется современной. Разница между старыми и новыми розетками — в наличии третьего провода «земля».

Предназначение заземления — в снижении опасности короткого замыкания и обеспечении комфортных условий жизни человека. У каждого электроприбора есть корпус и изоляция электрических проводов, они не дают электрическому току нанести вред человеку.

При нарушении целостности изоляции есть риск появления напряжения, способного вызвать электрический удар. Заземление не допустит таких последствий. Достоинством розетки является то, что заземляющие контакты первыми начинают работать, позже включаются проводящие ток элементы.

Если в сети есть неполадки, электроснабжение изделия будет прекращено. Поставить изделие с заземляющим контактом — значит защитить электроприборы от скачков напряжения, которые могут повредить технику.

Установка и подключение наружной розетки без заземления

Данный вид розеток устанавливается, если:

Проводка в доме проложена поверх стен.
Проводка в доме внутренняя, но требуется установка новой розетки, ради которой нет желания пробивать, а затем заново выравнивать стену. Проще от ближайшей розетки либо от распределительной коробки протянуть провод в кабель-канале.
При монтаже розетки в подсобных помещениях.

Порядок работы:

Для получения доступа к контактам розетки ее необходимо разобрать, открутив болт, крепящий корпус к основанию.
В розетке имеется два контакта, к которым надо подвести фазный и нулевой провод. Для этого зачищенные концы проводов следует завести в специальные разъемы и затянуть болтами. Полярность в данном случае не имеет значения.
Далее прикрепить основание розетки к стене. Если стена не бетонная, то можно посадить на саморезы. На бетонной или кирпичной стене, предварительно разметив места крепления, просверлить отверстия и забить дюбеля.
Перед установкой корпуса розетки на основание, с помощью строительного ножа вырезать по имеющейся разметке проем для прохождения провода.
Подготовленный корпус посадить на крышку, закрутить болт крепления.

Наружная розетка без заземления

Эта проблема в дальнейшем может привести к неисправности проводки, нередки случаи возникновения пожаров из-за перегревшейся электропроводки.

Собственный стандарт

Если появилась идея, как можно необычно установить розетку, лучше сначала посмотреть фото такого расположение розетки в интернете. Это убережёт от возможных проблем.

Необходимо выбирать такое размещение, которое позволит использовать различные электроприборы без каких-либо проблем. Например, наиболее удобное размещение прикроватных розеток – 70 см. На такой высоте довольно комфортно использовать гаджет, который подключен к сети.

Розетки для телевизора лучше разместить ближе к полу, за самый телевизором, дабы провода не мешали передвигаться. Удобное расположение нужно для того, чтобы не использовать удлинители.

Подготовительные работы

Если вы собираетесь установить розетку в квартире, начать следует с отключения питания. Некоторые люди полагают, что достаточно обесточить только цепь, на которой предстоит монтировать розетку, однако мы настоятельно рекомендуем вам отключить питание всех цепей в вашей квартире. Когда речь идет об электричестве, лучше проявить чрезмерную, чем недостаточную бдительность.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно без риска для здоровья и жизни прикасаться к ним.

Отключение электропитания.

Теперь необходимо очистить подрозетник от остатков краски, шпаклевки, прочего строительного мусора и пыли. Эта операция особенно важна, когда речь идет об установке розеток в новостройке.

Однако даже если вы заменяете старую розетку, следует заранее убедиться в нормальном состоянии подрозетника, чтобы при установке и выравнивании устройства не возникло проблем.

Подготовка места установки розетки.

На расположенном ниже изображении вы можете увидеть типичную розетку европейского стандарта с заземлением. Подобные розетки отличаются высокой степенью безопасности. Их устанавливают во всех новых домах в Германии и в большинстве стран ЕС.

Евророзетка (розетка стандарта CEE 7/4).

После того как вы купили новую розетку, ее придется разобрать с помощью отвертки. Это необходимо, поскольку вам предстоит подключать электрические провода к внутренней части розетки. С помощью отвертки открутите все винты, удерживающие пластмассовую крышку розетки.

Снятие крышки розетки.

В результате этой операции, вы должны получить две части – собственно саму розетку и ее крышку. Розетка нам понадобится на последующих стадиях, крышку же вы можете отложить на некоторое время в сторону.

Устройство розетки.

Правильная установка розетки для электроплиты

Появление на кухне новой плиты, обязательно сопровождается работой по ее подключению. Несмотря на кажущуюся сложность, можно, не вызывая электрика, сделать всё своими руками.

Монтаж розетки для электрической плиты подразумевает определенные подготовительные мероприятия:

Для запитывания электроплиты рекомендуется наличие отдельной линии питания, отходящей от автомата на 25А. Проводка может быть выполнена из медного провода с сечением не менее 4 кв мм.
Если на электроплиту не выведена отдельная линия, то питание от общей домашней сети возможно от автоматов в 40А, но следует иметь в виду, что при одновременном включении с электроплитой других электроприборов с высокой потребляемой мощностью будут срабатывать и отключаться автоматы.

Вилка и розетка для электроплиты

Выбор модели розетки зависит от следующих параметров:

Мощность электроплиты. Наиболее распространенные розетки для электроплит рассчитаны на силу тока 40А и 63А применяются при подключении плит мощностью до 7 кВт и более 7 кВт соответственно.
Количество фаз. Особенность электроплит такова, что их можно подключить как к однофазной, так и к трехфазной линии. В данном случае рассматриваем подключение электроплиты к однофазной проводке, так как в квартирах и в большинстве частных домов нет силового ввода.
Способ установки. Розетки могут быть как для внутренней, так и наружной установки. Выбор зависит от способа прокладки домашней электропроводки.
Наличие заземления. В современных городских квартирах бывает подведено заземление, поэтому выбор однозначен. В квартирах старой постройки и частных домах, если нет заземления, настоятельно рекомендуем провести его и установить розетку с заземлением, ведь из-за высокой мощности, наличия металлического корпуса и большой площади, плита является объектом повышенной опасности.

Алгоритм установки наружной или внутренней розетки для подключения электроплиты в кухне схож с установкой обычных розеток аналогичного типа установки. Основное отличие в схеме подключения.

Подключение розетки для электроплиты

Порядок работы:

Ознакомиться со схемой подключения, приведенной в техническом паспорте к электроплите.
Отключить подачу электроэнергии. Подготовить место подключения розетки. Для этого закрепить установочную коробку для внутренней розетки, зачистить провода.
Провести провода в установочную коробку и подключить розетку таким образом, чтобы к верхнему разъёму розетки был подведен заземляющий провод. Два нижних разъёма — для фазного и нулевого проводов, полярность при этом роли не играет. Затянув болты, закрепить корпус розетки гипсовым или аналогичным раствором. Установить крышку.
Подключить шнур электроплиты, представляющий собой трехжильный кабель с сечением в зависимости от номинального тока автомата. Шнур электрической плиты во многих моделях зачастую приходится покупать отдельно и самостоятельно подключать. На задней панели электроплиты указана схема подключения жил кабеля (шнура) к клеммной колодке. В отличие от обычных электроприборов в клеммной колодке электроплиты имеется шесть клемм. Заводом-изготовителем обычно заранее устанавливаются перемычки для подключения к сети с напряжением 220 В.
Присоединить вилку к кабелю. Фазный, нулевой и заземляющий провода подключаем таким образом, чтобы штекеры вилки и соответствующие разъёмы в розетке совпадали по полярности.
Включив вилку в розетку, проверяем работоспособность плиты.

Монтаж одноклавишного блока

Сначала отключите блок питания от сети. Подготовьтесь к работе, разметив участок стены для установки. Просверлите отверстия в отмеченных местах с помощью корончатого сверла, а затем сделайте углубление. Снимите перфорированные элементы кабельного ввода с монтажной коробки, затем вставьте коробку в предварительно просверленное отверстие.

Розетка с одной кнопкой — самый простой вариант. В первую очередь необходимо снять детали, удерживающие декоративную крышку. Сначала выкрутите винт из центра гнезда, а затем выньте ключ с помощью остроконечной отвертки. Если ключ трудно извлечь, его можно заменить ножом. Пластиковая пластина под ключом также снимается. Затем розетка и выключатель извлекаются из корпуса. Для этого боковые винты ослабляются, но не снимаются полностью. Компоненты слегка поворачивают, а затем извлекают из коробки.

Подключение кабеля к контактам

Прежде чем подключать розетку к выключателю, необходимо определить количество проводов, необходимых для устройства. В нашем случае (заземление) для подключения этого устройства к сети потребуется четыре провода. Их будет три: земля, ноль и фаза. Один из них — отходящий провод, который будет питать светильник. Если заземление недоступно, достаточно трехжильного кабеля. Каждый дополнительный единичный ключ означает увеличение количества проводников на один проводник.

Если вы приобретаете готовое устройство, розетка и выключатель уже соединены фазным проводом. Это необходимо учитывать при самостоятельной сборке устройства. Передача нейтрали через переключатель запрещена. Это опасно: как во время работы, так и при обслуживании оборудования (замена источников света).

Работает следующим образом: фаза, защита, нейтраль и сигнал.

Подключение фазы

Фазный провод подключается к клемме, на которой находится перемычка. Такое расположение позволяет питать оба компонента прибора — розетку и выключатель. Для упрощения работы лучше использовать четырехжильный кабель.

В этом случае легко понять, используя цветовое кодирование. Фаза может быть любым проводником, кроме синего (ноль) и желто-зеленого (земля). Два других проводника будут фазными: их обычные цвета — белый, коричневый и красный. Один — для входящего провода, другой — для провода, идущего к светильнику. Это называется сигнальным проводником.

Заземление

Если зонд имеет заземляющий контакт или держатель, к нему подключается желто-зеленый провод (одножильный желтый или зеленый)

В этом случае следует «вспомнить», что только розетка требует такой предосторожности, выключатель не нужно заземлять

Если работы проводятся в частном доме, необходимо обеспечить заземление. В старых домах это не учитывалось, поэтому остается только одна альтернатива — защитное заземление. Если все сделано правильно и установлено УЗО или разъединитель, опасности не будет.

Подключение ноля

В этом случае используется синий (голубой) провод. Он подключается к единственному контакту электрической розетки, который остается свободным. Он никуда больше не идет, так как нет необходимости переключать выключатель.

Существует и другое мнение о том, как подключить электрическую розетку к выключателю. Некоторые мастера считают, что не имеет большого значения, какой провод идет к выключателю (нейтральный или фазный), потому что свет все равно погаснет. Это опасное заблуждение. Когда такая лампочка выключена, напряжение остается на лампочке. Если мастер дотронется до розетки, его может ударить током.

Еще один негативный момент — энергосберегающие лампы, которые часто мерцают при открытом выключателе. В их схеме есть конденсатор, который накапливает напряжение, поступающее с фазного провода. Когда достигается предел емкости, устройство выдает разряд на эмиттер.

Сигнальный (исходящий) проводник

Этот элемент подключается в последнюю очередь. Для удобства установки сердечник должен быть немного длиннее. Выходящий провод присоединяется к оставшемуся контакту выключателя. Его стандартное расположение — в нижней части сустава.

Как только последний провод будет закреплен, операция под названием «Как подключить электрическую розетку к выключателю» будет практически завершена. Последние шаги — это сборка устройства, закрепление его в надлежащем месте.

Схемы подключения розеток

Для правильной и долгой работы электрической розетки важно ответственно подойти к ее подключению. Первое, что необходимо сделать, это отключить подключаемый к изделию кабель от сети

Лучше всего установить автоматический выключатель для каждой комнаты или линии, так как это обеспечит обесточивание только части жилища. Если это невозможно, выньте вилки из розеток, чтобы отключить электричество во всей квартире (или доме).

Как подключить обычную розетку

Для обычных электрических розеток схема подключения не очень сложна и требует от исполнителя следующих действий:
1. подготовьте подходящие инструменты (отвертка, хозяйственный нож, мультиметр).

Специальный нож — для снятия изоляции с кабеля
Стриппер — для снятия изоляции кабеля
Отвертка 1. Бокорезы (Если необходимо установить несколько гнезд, нет необходимости покупать «специальный бокорез» и «стриппер».)

2. проверьте отсутствие тока в кабеле, идущем к розетке.
3. зачистите кабель, удалив 150-200 мм изоляции от края для двойной изоляции и 50-100 мм для одинарной изоляции.

4. сам процесс сращивания, в ходе которого клеммы соединяются с оголенными частями силового кабеля. Провода вставляются в клемму и затягиваются винтом — так, чтобы они не сдавливались, но и не выскальзывали. Рекомендуется согнуть их в кольца диаметром несколько миллиметров.

5 Соберите изделие в коробку. При сборке следует избегать перекосов рабочей части, провода должны быть спрятаны в розетку, а собранное изделие должно быть закреплено винтами и зажимными лапками.

После того, как все детали надежно закреплены, последний шаг — сборка обшивки и рамы. Для этого соответствующий компонент вставляется на место и затягиваются винты.

Теперь остается только включить блок предохранителей и проверить, работает ли электрическая розетка.

Как подключить розетку с заземлением

Перед включением в заземленную розетку также важно убедиться, что кабель питания не проводит электричество. Следующие шаги аналогичны началу обычного подключения, но с тремя проводами вместо двух

Для удобства использования контакты современных кабелей защищены изоляцией разного цвета, обозначая заземление желтым и зеленым цветом. Одноцветные провода определяются с помощью тестера.

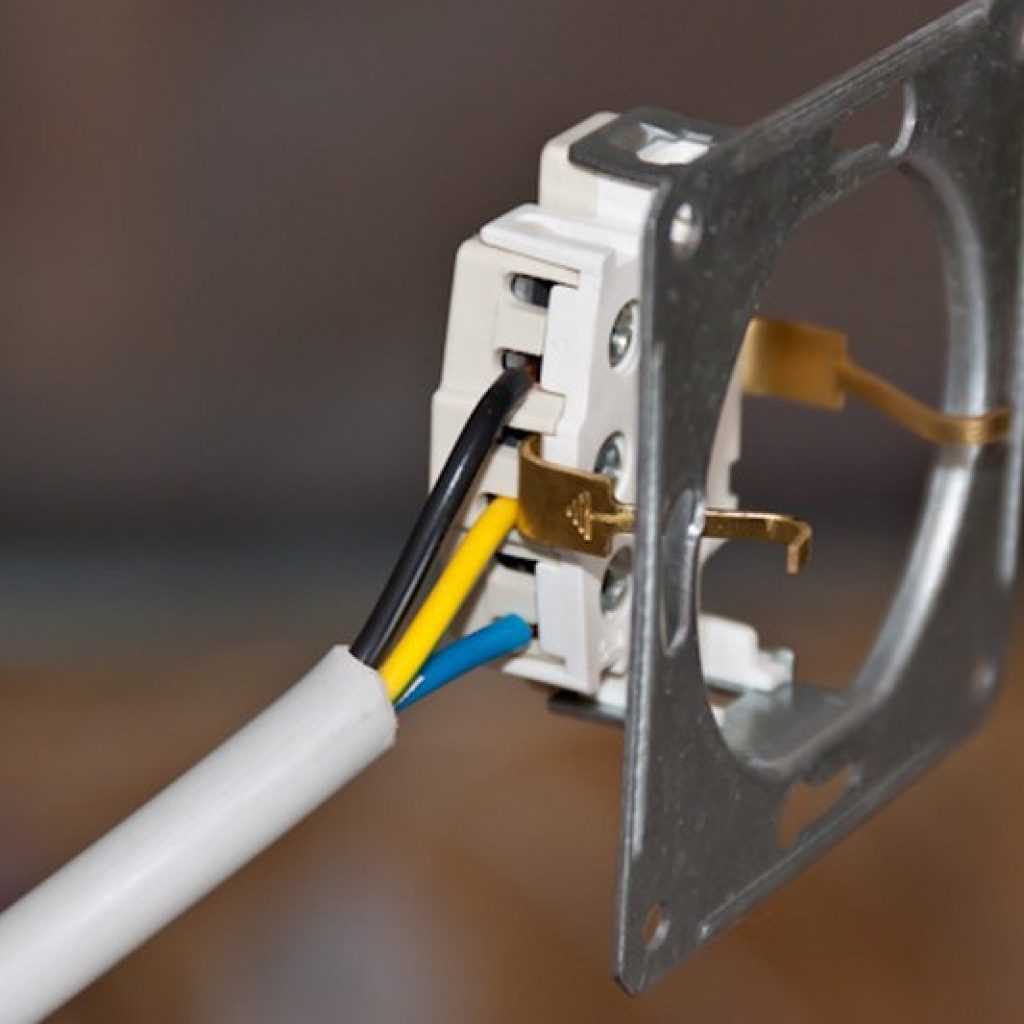

После зачистки подключите части кабеля к соответствующим клеммам электрической розетки: фазу — справа, ноль — слева и заземление — сверху.

Опасность неправильного подключения заключается в том, что существует определенная опасность для прибора. Любое повреждение нулевого провода приведет к короткому замыканию фазы на корпус любого электроприбора, даже не работающего, а просто включенного в розетку.
После завершения работ необходимо проверить эффективность заземления. Для этого используйте тестовую отвертку и мультиметр. Если загорается индикатор устройства, касающегося земли, значит, подключение выполнено неправильно — или изделие неисправно.

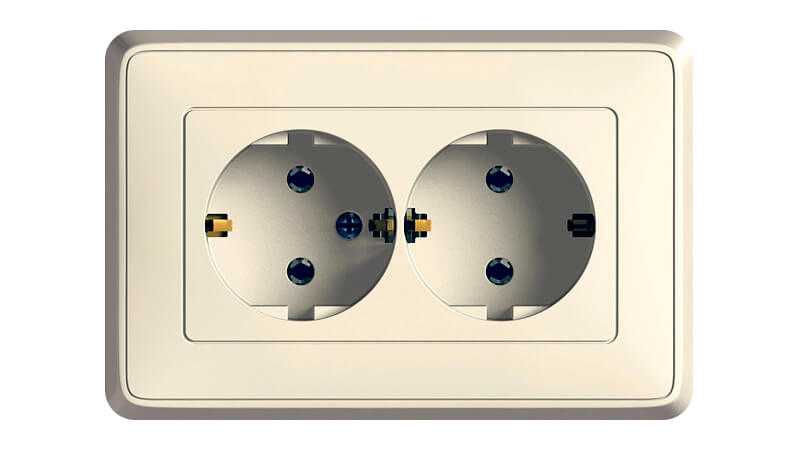

Как подключить двойную розетку

Способ подключения двойной розетки зависит от ее конструкции. Неподвижные элементы оснащены специальными клеммами с зажимами, предназначенными для этой цели. Сборщику нужно только подключить провода питания к различным токопроводящим пластинам.

Если два куска электрического провода подключены к одной пластине, может возникнуть короткое замыкание. Это приведет к повреждению или выходу из строя как удлинителя, так и подключенного к нему прибора. Соединение сборного варианта двойной розетки ничем не отличается от соединения целого блока из 3, 4, 5 и более частей.

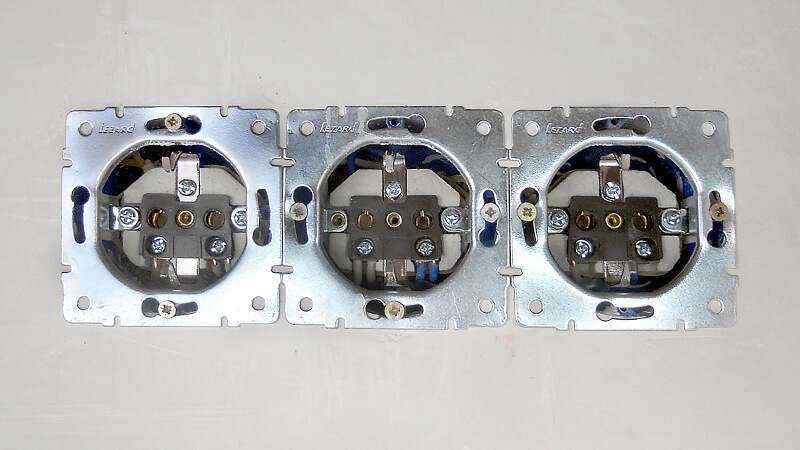

Как подключить блок розеток

Для подключения ленты к розеткам обычно используется так называемый метод «последовательной цепи».

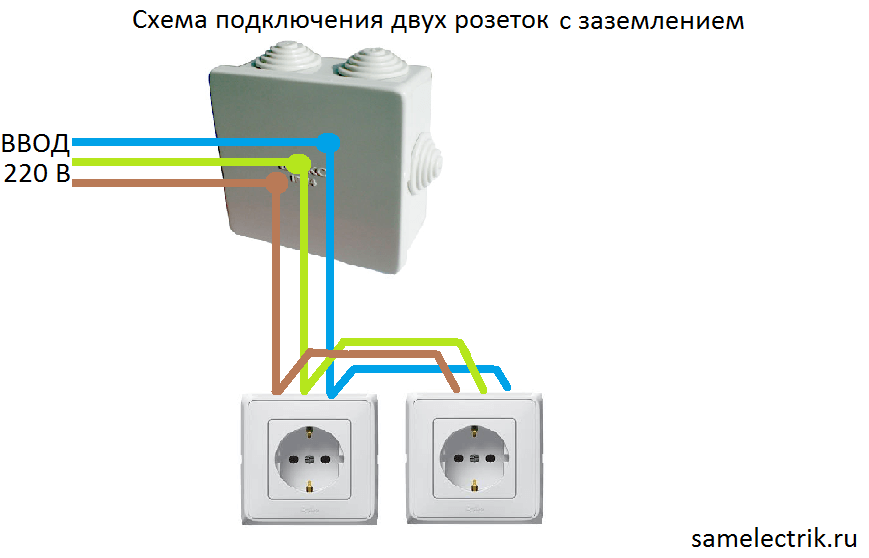

Последовательный метод подключения розеток

Это состоит из следующих шагов:
1. вставьте провода в первое гнездо и подключите их обычным способом.
Выполните следующие действия: 1. подключите первую розетку обычным способом. 2.
3. Подключите те же контакты с помощью перемычек.

Укладка декоративной рамки.

Этот метод позволяет правильно подключить розетки от одного кабеля, но имеет серьезный недостаток. Если кабель поврежден, все розетки могут быть повреждены одновременно. Для повышения надежности можно также соединить одну розетку с другой комбинированным методом. Такое подключение является параллельным и характеризуется наличием второго кабеля питания к последнему компоненту, предназначенному для включения самого мощного прибора (например, сплит-системы или электроплиты).

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

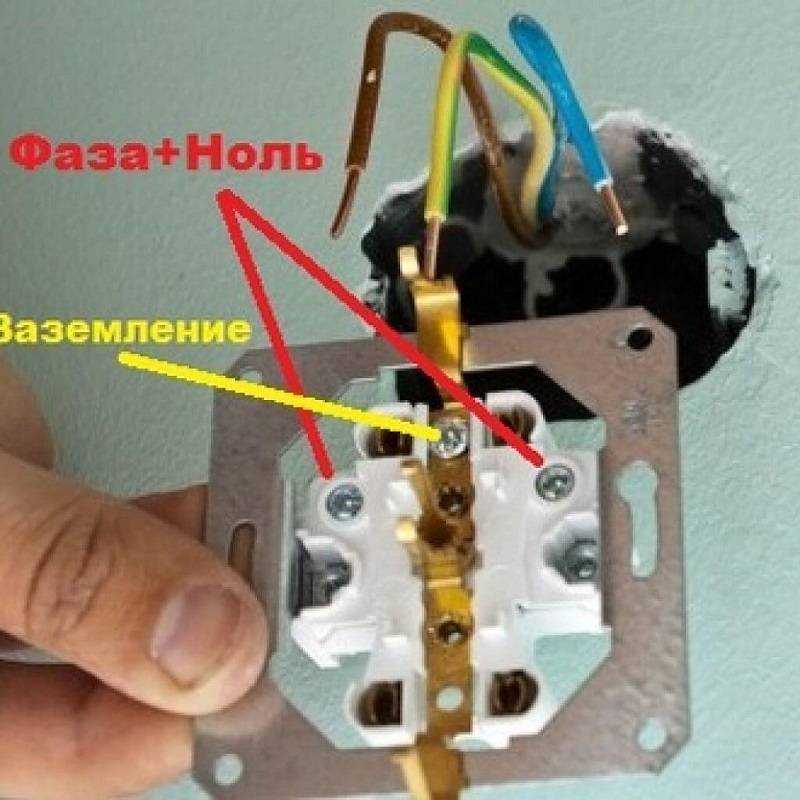

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Виды евророзеток

Существует множество видов евророзеток, которые имеют индивидуальные особенности пригодные для различных условий:

Без контакта заземления. Мало чем отличается от советской розетки, является самой примитивной версией;
Имеющие контакт заземления. Такую розетку можно легко отличить по металлическим контактам. Наличие заземления увеличивается безопасность использования таких устройств;
С защитными «шторками». Розетки такого типа имеют специальные шторки, которые не позволят вставить что-то неподходящее в розетку. Если попытаться засунуть отвертку только в одно из отверстий, контакты останутся закрыты шторками и ток не пойдет;
Имеющие функцию автоотключения. Наиболее дорогие, так как имеют особые датчики, отключающие ток, при контакте электричества с человеком;
Со встроенным таймером. Такие розетки могут быть установлены на включение в определенное время;
Со светодиодом. Тут все просто, данные розетки оборудованы специальным индикатором, включающим светодиод, если в электросети есть ток.
