Установка светодиодных ламп 12v в люстре вместо галогеновых

Самостоятельная замена светодиодов

Испорченные светоэлементы заметны невооруженным глазом. Они имеют подпалины, нагар, механические повреждения. Хотя случается, что проблема не выявляется при визуальном осмотре.

В этом случае потребуется тестер, которым проверяют каждый светодиод по порядку, пока не выявят нерабочий. Если он один, замкните контакты, соединив цепь напрямую. Это никак не повлияет на работоспособность других, хотя срок эксплуатации может незначительно сократиться.

Естественно лучше произвести замену светодиода таким же, но новым.

Для этого перегоревший выпаивают, а замену паяют на освободившееся посадочное место. Типоразмеры и маркировка указаны непосредственно на плате. Некоторые конструкции позволяют произвести замену без паяльника. Разогрейте пайку феном, а пинцетов удалите элемент. Пока крепеж эластичный, вставьте новый и остудите плату. Затем соберите все в обратной последовательности и протестируйте лампочку.

Последовательный

Если возникает необходимость экономии провода, а к помещению нет особых требований, тогда последовательное подключение подойдет лучше других. Тут потребуется небольшое количество двойных или тройных проводов. При этом разрешается ставить в одну цепь не больше шести ламп, иначе яркость всех устройств будет низкой. А также если один из светильников выйдет из строя, подача питания прекратится, и придется проверять каждое устройство отдельно, чтобы найти дефект.

Сам процесс подключения прост: от выключателя прокладывается фаза к первому светильнику, далее от него подается провод к следующему и так до тех пор, пока не будет произведено подсоединение в одну цепь всех устройств. К последнему прокладывается ноль, идущий от распределительной коробки. Если перепутать провода местами и вместо питания пустить ноль, то лампы будут всегда оставаться под напряжением, что небезопасно.

Схема последовательного подключения светодиодных светильников

Все современные светильники выпускаются с расчетом на подключение провода «земля». Если в вашем случае в квартире есть заземление, тогда придется протягивать кабель напрямую от розетки к каждой лампе.

Основные параметры

Любой LED-лампе присуще множество технических параметров, но если рассматривать выбор для дома или квартиры, то достаточно ознакомиться только с основными характеристиками.

Цоколь

И первое, на что стоит обратить внимание в светодиодной лампе – это вид цоколя. Их существует множество видов, но в жилых домах и квартирах чаще всего используются только некоторые из перечисленных ниже

Е27.Е14.G4.GU 5.3.GU 10.G13.GX53.

Мощность

Второй параметр, на который обязательно нужно обратить внимание при выборе светодиодной лампы — это ее мощность. От данного параметра напрямую зависит количество используемой электрической энергии

Многие потребители, выбирая замену старым источникам искусственного освещения, ориентируясь именно на этот показатель.

Существует множество графиков и таблиц соответствия между мощностью и световым потоком различных видов лампочек. Светодиодные лампы имеют мощность в несколько раз меньше, чем нить накала, газоразрядные или люминесцентные источники света. Ниже, для наглядности, приведен график со сравнительными характеристиками, благодаря которому легче разобраться в соотношении мощности и светового потока наиболее распространенных типов используемых в домах лампах.

как правило, каждый производитель использует свою технологию производства;
со временем комплектующее для светодиодных ламп и технологии производства усовершенствуются, что сказывается на всех технических характеристиках конечного продукта.

Световой поток

Более важным параметром, на который нужно обратить внимание при выборе любой лампы для дома, является световой поток. Грубо говоря, физический смысл этой характеристики заключается в показании количества излучаемого света

Световой поток измеряется в люменах. К сожалению не все, даже именитые производители, указывают данный параметр на упаковке. Если данный параметр нигде не указан, то, при выборе продукции известного производителя, световой поток можно рассчитать с учетом 90–100 люмен на один ватт мощности.

К примеру, световой поток 12 Вт светодиодной лампы будет равен 1080–1200 люменам, что примерно соответствует 100 Вт лампе накаливания.

Цветовая температура

Цветовая температура лампы выражается в Кельвинах и указывает на оттенок белого света. Производители выпускают светодиодные лампочки, цветовая температура которых лежит в диапазоне от 1800 до 6600 Кельвин. Чем ниже значение в Кельвинах, тем теплее свет, как у пламени свечи. Более высокое значение в Кельвинах показывает на то, что свет более натуральный или холодный белый, похожий на дневной солнечный свет.

Индекс цветопередачи

Под одной светодиодной лампой предметы в квартире могут выгладить натурально, а под другой иметь совершенно неестественные цвета. Связанно это как раз с показателем цветопередачи, который показывает, насколько естественно выглядят окружающие предметы. Коэффициент цветопередачи величина относительная, имеющая значение от 0 до 100. Обозначается как CRI (от англ. colour rendering index) или Ra. Чем выше этот показатель, тем лучше человеческий глаз различает цвета и оттенки. Показатель в 100 CRI означает, что так выглядит предмет при хорошем дневном солнечном освещении. Считается, что хорошие светодиодные лампы для квартиры имеют индекс цветопередачи выше 75 CRI.

Угол рассеивания

Выбор светодиодных ламп обязательно должен вестись с учетом и угла рассеивания. Данный параметр показывает, под каким углом рассеивается излучаемый свет. Если лампа имеет маленький угол, допустим 30°, то она является подобием небольшого фонарика, у которого мощный световой луч светит на большое расстояние практически по прямой линии, не освещая близлежащие предметы. Лампочка с небольшим углом рассеивания для дома не всегда подходит.

Возможность диммирования

Сегодня во многих домах и квартирах устанавливаются незамысловатые устройства регулировки яркости осветительных приборов – диммеры. Конструкция обычной светодиодной лампы такова, что она не способна работать с регулятором света. Причина этого кроется во встроенном драйвере, который преобразовывает переменное напряжение электросети в рабочий ток светодиодов. Если подаваемое на лампу напряжение слишком мало, то драйвер попросту не подает на светодиоды питание либо подает с перебоями, что вызывает хаотичное мерцание. Решение проблемы заключается в использовании диммируемых светодиодных ламп с модифицированным драйвером. На упаковке таких лампочек указывается информация о возможности использования с регулятором света.

KaSper-43 › Блог › 11 ноября — Международный день энергосбережения

Если вы еще не знаете, то знайте…Сегодня, 11 ноября — Международный день энергосбережения. Не буду Вас призывать отпраздновать этот день заменой обычных лампочек в вашем доме на энергосберегающие, или изменением режима в стиральной машине с горячей воды на холодную, или перед сном не оставлять телевизор и компьютер в режиме ожидания, или… Еще много разных способов можно найти для энергосбережения в квартире. Просто сегодня поговорим об одном способе энергосбережения. Точнее даже энергоэффективности, а еще точнее надежности – как можно дольше не менять лампу накаливания. Вот мы и подошли к сути – лампа в подъезде.

Вот и подошли к нашей теме — срок службы лампочки необходимо увеличить. Путей, или способов несколько. 1. Включение двух одинаковых по мощности ламп последовательно.

Это обеспечивает понижение напряжения на каждой лампочке в два раза, т. е. до 110 вольт. При ночном повышении напряжения в сети, например, до 250 вольт, напряжение на лампочках будет по 125 вольт, а это щадящий режим, в котором они могут находиться практически неограниченное время.

Виды диодных лампочек

Первым критерием деления является материал корпуса:

Стекло (матовое или прозрачное);
Алюминий;
Пластик;
Керамика.

По виду цоколя:

Винтовые (буквенное обозначение – E);
Штырьковые (буквенное обозначение – G).

Таким образом, можно выделить следующие виды светодиодов:

Е14 (лампочки с цоколем меньшего диаметра, подходит для некоторых светильников);
Е27 (обычные, которые подходят для установки, например, в люстрах, где патрон рассчитан на лампочки накаливания);
G4 (могут применяться, например, для подсветки картин).
GU5.3, G9 (замена галогенным лампочкам);
GU10 (используются для встроенных светильников, которые служат подсветкой, а также в вытяжках);

В этом перечне указаны лишь основные виды.

Принцип работы

Работа вакуумного диода основана на отсутствии в баллоне воздуха. Вакуум способствует отделению электронов от катода после подачи на него напряжения и достижения определенного уровня нагрева.

Заряженные частицы образуют облако.
Частицы, имеющие небольшую скоростью, возвращаются на поверхность минусового электрода.
После подключения к напряжению плюсового электрода электроны, имеющие большую скорость, перемещаются к нему.
в процессе формирования ускоряющего поля поток частиц от минуса к плюсу увеличивается.
при объеме электронов, близком к предельному значению эмиссии, электроток стабилизируется (это явление называется насыщением).

Электронное облако стабилизируется при достижении определенного уровня температуры. На минусовой электрод возвращается такое же количество частиц, какое отделилось.

При подключении анода к отрицательному выводу источника питания, а катода – к положительному, электроны, которые выделяет катод, использовать невозможно. Их скорость небольшая, положительно заряженный минусовой электрод их притягивает. Те отрицательные частицы, которые создают облако и имеют большую скорость, отталкивает анод по причине отрицательного заряда.

Топ 5 способов продлить срок службы лампы накаливания

Как же бороться со всеми вышеперечисленными проблемами и увеличить срок службы лампочки? Самая важная из них – токовый удар, поскольку от нас тут, казалось бы, ничего не зависит. Поэтому оставим его напоследок, а пока пройдемся по оставшимся пунктам.

Превышение питающего напряженияПромышленность выпускает лампочки на различные типы напряжения, поэтому эта проблема решается правильным выбором прибора. Самый распространенный стандарт у нас в стране: 215-235 В, 220- 230 В и 230-240 В. Измерь сам или попроси знакомого электрика измерить напряжение в квартирных розетках. Сделать это необходимо несколько раз на протяжении суток: утром, днем и вечером. Максимальное напряжение, которое покажет тестер, и есть рабочее напряжение в твоей квартире. Именно на это значение и должны быть рассчитаны лампочки, которые ты покупаешь. Обычно диапазон рабочих напряжений обозначается на цоколе или колбе прибора. Можно, конечно, перестраховаться, и взять лампочки с напряжением повыше.

Удары и вибрацииЭтот вопрос решается легко: не переноси включенный осветительный прибор. В случае если это необходимо по особенностям эксплуатации, используй низковольтные лампочки – у них спираль короче

Идеальный вариант увеличения срока службы переносок: использование специальных лампочек, например, автомобильных.

Неисправность осветительной сетиЕсли ты заметил, что в многорожковой люстре сгорает одна и та же лампа, обрати пристальное внимание на исправность светильника. Плохой контакт в патроне или подводящем проводе может стать причиной скачков напряжения, что и вызывает постоянные токовые удары, сжигающие лампочку

То же самое касается и многосекционных выключателей. Если в люстре лампы одной секции имеют подозрительно малый ресурс службы, почисть и подтяни контакты выключателя.

Монтаж

Диод 1n5819: характеристики

Для установки элементов в корпусе D0-41 используется выводная схема монтажа, при этом допускается как горизонтальное, так и вертикальное положение детали (относительно печатной платы). Пайка должна производится «мягким» (низкотемпературным) припоем с точкой плавления менее 210-220°С, например, ПОС-61. Процесс должен занимать не более 10 секунд, чтобы не допустить перегрев элемента.

Заметим, что в даташите указана пороговая температура 260°С, но, как показывает практика, в данном случае лучше перестраховаться, чем испортить деталь и тратить время на ее выпаивание обратно.

Диоды в корпусе D0-215, как и все SMD элементы, устанавливаются по методике поверхностного монтажа, с применением для этой цели специальной паяльной пасты.

Описание и применение диода 1n4007

В даташите этого элемента указано, что он является выпрямительным маломощным кремниевым диодом, который производится в корпусе из негорючего пластика (тип D0-41). Конструкция, цоколевка и типовые размеры устройства приведены ниже.

Конструкция полупроводникового элемента

Допустимые отклонения в размерах приведены в таблице:

Обозначения на рисунке	Миллиметры	Дюймы
min	Max	min	max
A	4,10	5,20	0,161	0,205
В	2,00	2,70	0,079	0,106
С	0,71	0,86	0,028	0,034
D	25,40	—	1,000	—
E	—	1.27	—	0.05

Эти полупроводники также выпускаются в стандартном smd-корпусе (тип D0-214), что делает возможным их использование в миниатюрных электронных устройствах.

1N4007 (M7) в SMD исполнении (катод отмечен полоской на корпусе)

Типовые размеры в миллиметрах для элементов SMD исполнения приведены ниже.

Размеры корпуса D0-214

Основное назначение устройства – преобразование переменного напряжение с рабочей частотой не более 70 Гц. Данный вид кремневых полупроводниковых элементов применяется в цепях и блоках питания различных электронных приборов малой и средней мощности.

Тестирование варикапов

В отличие от обычных диодов, у варикапов p-n переход обладает непостоянной емкостью, величина которой пропорциональна обратному напряжению. Проверка на обрыв или замыкание для этих элементов осуществляется также, как у обычных диодов. Для проверки емкости потребуется мультиметр, у которого есть подобная функция.

Демонстрация проверки варикапа

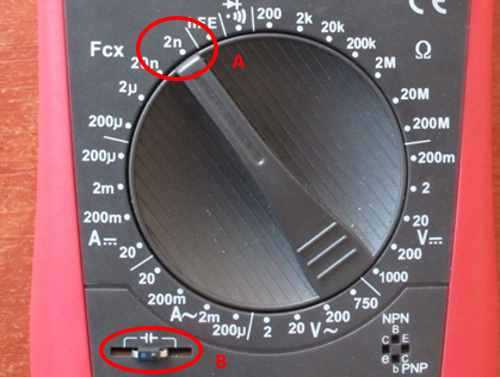

Для тестирования потребуется установить соответствующий режим мультиметра, как показано на фото (А) и вставить деталь в разъем для конденсаторов.

Как правильно заметил один из комментаторов данной статьи, действительно, определить емкость варикапа, не оперируя номинальным напряжением невозможно. Поэтому, если возникла проблема с идентификацией по внешнему виду, потребуется собрать простую приставку для мультиметра (повторюсь для критиков, именно цифрового мульти метра с функцией измерения емкости верки конденсаторов, например UT151B).

Приставка к мультиметру для измерения емкости варикапа

Обозначения:

Резисторы: R1, R2 -120 кОм (да, два резистора, да последовательно, нет одним заменить нельзя, паразитную емкость, далее без комментариев); R3 – 47 кОм; R4 – 100 Ом.
Конденсаторы: С1 – 0,15 мкФ; С2 – 75 пФ; С3 – 6…30 пФ; С4 – 47 мкФ га 50 вольт.

Устройство требует настройки. Она довольно проста, собранное устройство, подключается к измерительному прибору (мультиметр с функцией измерения емкости)

Питание должно подаваться со стабилизированного источника питания (важно) с напряжением 9 вольт (например, батарея Крона). Меняя емкость подстрочного конденсатора (С2) добиваемся показания на индикаторе 100 пФ

Это значение мы будем вычитать от показания прибора.

Данный вариант неидеален, необходимость его практического применения вызывает сомнения, но схема наглядно демонстрирует зависимости емкости варикапа от номинального напряжения .

Конструктивные особенности светодиодной ленты на 12 В и 24 В

Эти светящиеся полосы имеют простое устройство: на монтажной подложке-диэлектрике установлены светодиоды, резисторы, токопроводящие провода. Модули в электронной схеме соединены параллельно.

Длина светодиодной ленты 12 или 24 V в стандартной катушке составляет 5 м. При такой длине однородность свечения сохраняется по всей протяженности осветительной конструкции. Ее можно нарезать на отдельные сегменты или наращивать, в зависимости от стоящих перед пользователем задач. Места допустимых разрезов обозначены на лицевой стороне полосы.

Чаще всего в LED-ленты устанавливают прямоугольные светодиоды размерами 3,5х2,8 мм (3528) и квадратные – 5,0х5,0 мм (5050). Это компактные долговечные источники света с широким углом расхождения светового потока.

Яркость свечения ленты зависит от плотности расположения светодиодов на одном метре подложки. Чем их больше, тем мощнее световой поток. Минимальное количество – 30 штук на метр, в мощных светодиодных лентах 12 V осветительные элементы устанавливают в несколько рядов, и число их может достигать 360 на 1 м.

Внешняя защита

Устройство этих приборов защищено от внешних воздействий соответственно одному из классов:

IP 20 – допустима установка в сухих помещениях со слабым образованием пыли.
IP 54 – защита от попадания внутрь больших количеств пыли и брызг.
IP 65 – ленте не страшны падающие с любого направления струи воды.
IP 68 – прибор может постоянно работать под водой на метровой глубине.

Одно из преимуществ светодиодных устройств – возможность использования в зимнее время. Они работают при низких температурах, в жару (до +40 °С), на ветру, под снегом и дождем – при соответствующей степени защиты.

Области использования

Подсветку светодиодными лентами 24 В (12 В) применяют в таких сферах, как:

Интерьерный дизайн.
Архитектурная подсветка.
Автомобильный тюнинг.
Наружная .
Мебельная подсветка.

С помощью ярких световых полос эффектно освещают торговые витрины, фасады, ступени, карнизы. Их используют также для праздничного оформления ресторанов и кафе, развлекательных комплексов, салонов. Для этих целей часто используют светодинамические RGB-ленты, управляемые с пульта. Такая подсветка не просто красива, она завораживает взгляд и полностью меняет «ауру» помещения.

Как сделать простую лампочку вечной

Для увеличения срока службы, лампу накаливания можно подключить через диод или конденсатор. Однако у такого подключения есть масса недостатков, в том числе и неприятное для глаз мерцание лампы. Поэтому лучше всего воспользоваться одной из схем, которая представлена ниже.

Данная схема позволит подключать лампы накаливания мощностью до 200 Вт. А чтобы собрать такую схему понадобятся следующие компоненты:

Диоды КД202Ж, КД202С (для ламп накаливания до 200 Вт) и диоды VD1-VD4 — КД105Б (для ламп накаливания до 100 Вт);
Резисторы R1 — 1 кОм R2, R3 — 10 кОм, R4 — 100 кОм, R5-2.7 M0м, R6 — 160 к0м;
Конденсаторы на 2.0 мкФ.

Также для подключения ламп накаливания мощностью 100-200 Ватт можно использовать диод 1N5399. Для установки диод припаивается прямо к цоколю лампы и размещается внутри. С диодом 1N5399 лампы работают беспрерывной по 10-15 лет.

Как прозвонить светодиодную лампу?

Любой электрик много раз «звонил» лампу накаливания, но как проверить ЛЕД-лампу тестером?

Для этого нужно снять рассеиватель, обычно он приклеен. Чтобы отделить его от корпуса вам нужен медиатор, или пластиковая карта, её нужно засунуть между корпусом и рассеивателем.

Если не удаётся этого сделать попробуйте немного погреть феном место склейки.

Как теперь проверить светодиодную лампочку мультиметром? Перед вами окажется плата со светодиодами, нужно прикоснуться щупами тестера к их выводам. Такие SMD в режиме проверки диодов загораются тусклым светом (но не всегда). Еще один способ проверки исправности — прозвонка от батареи типа «крона».

Крона выдает напряжение 9-12В, потому проверяйте диоды кратковременными скользящими прикосновениями к их полюсам. Если LED не загорается при правильно подобранной полярности — требуется его замена.

Значимые характеристики защитных диодов

Значение напряжения, при котором происходит открытие диода и уведение потенциала к общему проводу. Дополнительное синонимичное обозначение — VBR.

Максимальный обратный ток утечки. Имеет маленькое значение, измеряемое в микроамперах, и функциональность устройства от него практически не зависит. Дополнительное обозначение — IR.

Значение является показателем постоянного обратного напряжения. VRWM.

Наибольшее значение по импульсному напряжению ограничения. VCL, VCmax.

Наибольшее значение пикового импульсного тока. Иначе это показатель наибольшей силы безопасного для защитного диода токового импульса. Для наиболее действенных ограничительных стабилитронов данное значение может составлять сотни ампер. IPP.

Показатель наибольшего значения допустимой импульсной мощности. К сожалению данный параметр крайне зависим от длительности импульса.

Рис 2 ВА характеристики защитного диода

Уровень мощности у защитных диодов неодинаков. Тем не менее, если исходных данных по этому параметру у супрессора недостаточно, его спокойно можно скомбинировать ещё с одним или несколькими полупроводниками, что положительно скажется на общем уровне мощности.

TVS-диод может выполнять функцию стабилитрона. Но прежде необходимо проверить его максимально рассеиваемую мощность и динамический ток при Imax. и Imin.

Лампочка через диод

Перегоревшая лампочка в подъезде, это повод для проведения баталий и начала крупномасштабной операции «как нагадить соседу». Те, кто живет в многоквартирных домах, наверно не раз сталкивались с руганью о том, чья очередь менять сгоревшую лампочку. Хорошо если соседи цивилизованные и все меняют лампочку в порядке очереди без ругани и скандалов.

К сожалению не у всех такие образцово показательные соседи и для того что бы сохранить на вашей площадке мир и спокойствие есть один интересный способ который предотвратит лампочку от быстрого сгорания. Подключение лампочки через диод повысит срок эксплуатации в несколько раз. Исходя из своего опыта могу сказать что у меня в подвале лампочка с диодом горит уже несколько лет и на мой взгляд перегорать в ближайшем будущем совсем не собирается.

Итак, давайте разберем причины, по которой перегорают лампочки

Прежде всего, это перепады напряжения, далее слабый контакт. С перепадами напряжения, думаю, все ясно, а вот о слабом контакте поговорим подробнее.

Также основной причиной перегорания лампочек считается их качество и производитель. В наш век экономии на материалах, производители экономят буквально на всем. В итоге такой экономии лампочки сгорают, в самые кратчайшие сроки, не отработав заявленного времени. Про лампочки накаливания китайского происхождения вспоминать не хочется…..

Подключение лампочки через диод дело довольно простое и быстрое. Прежде всего, нужно знать, какой диод нужен для этого дела. Тут гадать нечего подойдет диод с обратным напряжением не менее 350 вольт, также учитываем силу тока, она должна быть не меньше 0.5 ампера. Как вариант используйте для подключения диоды Д245, Д248, или на крайний случай Д226Б.

Схема подключения лампочки через диод крайне примитивна, на лампочку идет два провода,

между лампочкой и одним из этих проводов должен быть вклинен диод.

Диод можно запихнуть в любом месте, ниже я выложил фото инструкцию довольно оригинального способа подключения диода. Но это способ с заморочкой, есть более быстрые решения, о которых вы сможете про

Тип цоколя

Самый распространённый тип цоколя E27. В сети большинство технических характеристик именно под эти светодиодные лампы. Это классический размер цоколя под обыкновенные лампочки накаливания.

Схема	Обозначение	Назначение
E14 Миньон	Традиционные цоколи, наиболее популярные в быту
E27 Стандарт
E40	Предназначается для мощных лампочек. Освещение больших помещений или улиц
G4	Данные цоколи используются для полноценной замены галогенок светодиодами
GU5.3
GU10
GX53	Используются в светильниках (встраиваемых или накладных) в мебели или потолках
G13	Трубчатый поворотный цоколь используется в лампах Т8

Аналоги

Для 1N4007 (in4007) довольно трудно найти аналог. Из-за своей дешевизны и доступности он вытеснил с рынка почти всех своих конкурентов. В любом магазине радиотоваров его цена от разных производителей не превышает 5-6 рублей. Вместе с тем, в качестве замены можно рекомендовать более совершенные: EM513, EM518

Так же стоит обратить внимание на диоды той же серии со схожими параметрами, но с более низким рабочим напряжением: 1N4006, 1N4005

Российский производитель ООО «Саранский завод точный приборов» выпускает отечественные аналоги: КД243Ж, КД258Д(КД-29А). Они конечно не соответствуют бессвинцовым стандартам, но по характеристикам очень схожи. Стоит заметить, что у КД258Д сравнительно высокая стоимость, поэтому целесообразность его использования в качестве альтернативы очень сомнительна.

Экономят ли диммеры электроэнергию

Еще одним мифом является экономия электроэнергии при использовании регуляторов яркости. В первую очередь это касается ламп накаливания.

Большинство пользователей до сих пор считает, что если оставить в светильнике обычные лампочки накаливания и выкрутить диммер на 50%, то и за свет вы заплатите в 2 раза меньше. Это не совсем так.

Чтобы снизить яркость лампы накаливания в 2 раза, нужно понизить напряжение примерно на 80%. При этом сила тока уменьшится незначительно, из-за нелинейного сопротивления нити накала.

Фактическая потребляемая мощность светильника в этом случае будет 75-80% от изначальной. Света вы получите в 2 раза меньше, а сэкономите всего лишь жалкие 20%.

Поэтому единственно реальная экономия достигается не димммированием, а заменой простых ламп на светодиодные.

Предварительная диагностика устройства

Самыми частыми причинами того, что свет не включается, являются случаи, когда:

В цепи образовался разрыв.
Выключатель не замыкает контактную группу.
Поврежден патрон (осноединение контактов).
Имеет место поломка самой лампочки.

В каждом случае ремонт светодиодного светильника заключается в определенной последовательности действий. На первом этапе может показаться сложным выявление причины неисправности. В одних случаях нужно прозвонить цепь, перебрать выключатель, проверить патрон. В других придется починить светодиодную лампочку, что не настолько трудно, как может показаться. Зная устройство LED-лампы, вы без труда проведете диагностику и выявите проблемный узел и определите, что именно необходимо сделать.

Перво-наперво выверните лампу из патрона и вкрутите другую, но обязательно рабочую. Или же наоборот вверните не горящую лампочку в другой патрон. Станет понятно, что из этого не работает должным образом. Чтобы убедиться, поступает ли напряжение, воспользуйтесь тестером или диодным щупом. Будьте аккуратны, когда имеете дело с сетью в 220V. Не спровоцируйте короткого замыкания. Но лучше использовать мультиметр. Тогда есть возможность заодно и проверить, чтобы напряжение было в пределах допустимой нормы.

Наличие нагара на усиках и центральном контакте патрона свидетельствует о том, что имеет место электрическая дуга, которая сокращает срок службы лампочки или вовсе выведет ее из строя. Пошаговая инструкция решения данной проблемы выглядит так:

Обесточьте сеть в помещении.
Перепроверьте, что напряжение отсутствует.
Раскрутите ремонтируемый патрон.
Зачистите контакты, удалите нагар механически.
Подогните их, но чтобы они не соприкасались.
Вкрутите лампочку, подайте напряжение.
Включите свет, проверьте отсутствие перегрева.

Когда эти меры не привели к успеху, это значит, чтоб проблема кроется в выключателе, который также придется разбирать и проверять, насколько плотно соприкасается контактная группа в положении ВЫКЛ.

Низкокачественные китайские лампочки

При разборе фирменной лампы можно обнаружить все необходимые для надежности и долговечности конструктивные элементы. Но если заглянуть под корпус дешевого китайского изделия, то первое, чего вы не обнаружите — радиатор и драйвер.

Драйвер обычно заменяют блоком питания с неполярным конденсатором, неспособным стабилизировать ток на выходе. Устанавливают такой блок в центр платы с диодами. Если взглянуть на нее сверху, то можно увидеть диодный мост с резисторами, снизу — два конденсатора. Это позволяет существенно уменьшить стоимость и качество изделия.

Для охлаждения прибора в корпусе проделывают небольшие отверстия. Эффективность низкая, кристаллы очень быстро перегорают. Плата установлена на пластиковом корпусе и закреплена защелками. Для соединения с цоколем используют два спаянных провода.

Конструкция

Отличается диод Шоттки от обыкновенных диодов своей конструкцией, в которой используется металл-полупроводник, а не p-n переход. Понятно, что свойства здесь разные, а значит, и характеристики тоже должны отличаться.

Действительно, металл-полупроводник обладает такими параметрами:

Имеет большое значение тока утечки,
Невысокое падение напряжения на переходе при прямом включении,
Восстанавливает заряд очень быстро, так как имеет низкое его значение.

Диод Шоттки изготавливается из таких материалов, как арсенид галлия, кремний, намного реже, но также может использоваться – германий. Выбор материала зависит от свойств, которые нужно получить, однако в любом случае максимальное обратное напряжение, на которое могут изготавливаться данные полупроводники, не выше 1200 вольт – это самые высоковольтные выпрямители. На практике же намного чаще их используют при более низком напряжении – 3, 5, 10 вольт.

Это означает сдвоенный элемент: два диода в одном корпусе с общим анодом или катодом, поэтому элемент имеет три вывода. В блоках питания используют такие конструкции с общим катодом, их удобно использовать в схемах выпрямителей. Часто на схемах рисуется маркировка обычного диода, но в описании указывается, что это Шоттки, поэтому нужно быть внимательными.

Диодные сборки с барьером Шоттки выпускаются трех типов:

1 тип – с общим катодом,

2 тип – с общим анодом,

3 тип – по схеме удвоения.

Такое соединение помогает увеличить надежность элемента: ведь находясь в одном корпусе, они имеют одинаковый температурный режим, что важно, если нужны мощные выпрямители, например, на 10 ампер. Но есть и минусы

Все дело в том, что малое падение напряжения (0,2–0,4 в) у таких диодов проявляется на небольших напряжениях, как правило – 50–60 вольт. При более высоком значении они ведут себя как обычные диоды. Зато по току эта схема показывает очень хорошие результаты, ведь часто бывает необходимо – особенно в силовых цепях, модулях питания – чтобы рабочий ток полупроводников был не ниже 10а

Но есть и минусы. Все дело в том, что малое падение напряжения (0,2–0,4 в) у таких диодов проявляется на небольших напряжениях, как правило – 50–60 вольт. При более высоком значении они ведут себя как обычные диоды. Зато по току эта схема показывает очень хорошие результаты, ведь часто бывает необходимо – особенно в силовых цепях, модулях питания – чтобы рабочий ток полупроводников был не ниже 10а.

https://youtube.com/watch?v=M5Yg0L4GHGY

Еще один главный недостаток: для этих приборов нельзя превышать обратный ток даже на мгновение. Они тут же выходят из строя, в то время как кремниевые диоды, если не была превышена их температура, восстанавливают свои свойства.

Но положительного все-таки больше. Кроме низкого падения напряжения, диод Шоттки имеет низкое значение емкости перехода. Как известно: ниже емкость – выше частота. Такой диод нашел применение в импульсных блоках питания, выпрямителях и других схемах, с частотами в несколько сотен килогерц.

Вольтамперная характеристика светодиода (ВАХ)

ВАХ такого диода имеет несимметричный вид. Когда приложено прямое напряжение, видно, что ток растет по экспоненте, а при обратном – ток от напряжения не зависит.

Все это объясняется, если знать, что принцип работы этого полупроводника основан на движении основных носителей – электронов. По этой же самой причине эти приборы и являются такими быстродействующими: у них отсутствуют рекомбинационные процессы, свойственные приборам с p-n переходами. Для всех приборов, имеющих барьерную структуру, свойственна несимметричность ВАХ, ведь именно количеством носителей электрического заряда обусловлена зависимость тока от напряжения.

Советы по использованию

Такой вариант управления освещением удобный, но к нему требуется привыкнуть, в процессе эксплуатации следует взять во внимание такие рекомендации:

Если покупка устройства призвана обеспечить экономию, то необходимо устанавливать на регуляторе минимальные показатели. Только в этом случае лампа накаливания станет экономней на 15%. В остальных случаях свет просто рассевается.
Не стоит использовать его, когда температура в помещении превысила отметку +27⁰. Это чревато перегревом и выходом из строя.
Если регулятор вышел из строя из-за перегоревшего симистора, последний удастся заменить. Причем лучше выбрать симистор с более высоким порогом мощности. Причиной такой поломки является короткое замыкание в сети или превышение допустимой нагрузки на прибор.

Альтернатива 1N4007

Бывает такое, что под руками нет конкретного диода для его замены в случае поломки, именно тогда на помощь могут прийти аналоги, которые имеются как от отечественных, так и зарубежных производителей. Ниже вы сможете узнать, чем заменить 1n4007.

Отечественные аналоги

Одним из наиболее привлекательных вариантов замены подобного диода будут модели из серии КД 258Д, имеющие невероятные характеристики, а некоторые точно такие же показатели. А некоторые из параметров превосходят те, что имеются у диода модели 1N4007.

Иногда в качестве замены используются другие диоды, имеющие частично меньшие параметры: Д226, КД208-209, КД243 и КД105. Перед их установкой следует узнать совместим ли данный вариант диодов для вашего устройства, а также сравнить основные характеристики.

Зарубежные аналоги

Если смотреть на модели зарубежных, то тут также имеются полноценные варианты замены. Для наиболее корректного примера представляем вам несколько вариантов аналогичных модели 1N4007.

Диод HEPR0056RT, который выпущен компанией Моторола.
среди лучших компаний считается Томпсон, у которых имеются два легкозаменяемых образца диодов марок: BYW27-1000, а также BY156.
Компания Филипс предлагает BYW43.
Три невероятно аналогичных компонента (10D4, 1N2070, 1N3549), разработанные компанией Диотек.

Именно такие аналоги из зарубежья вы сможете использовать для адекватной замены подобного варианта диодов.

Вывод

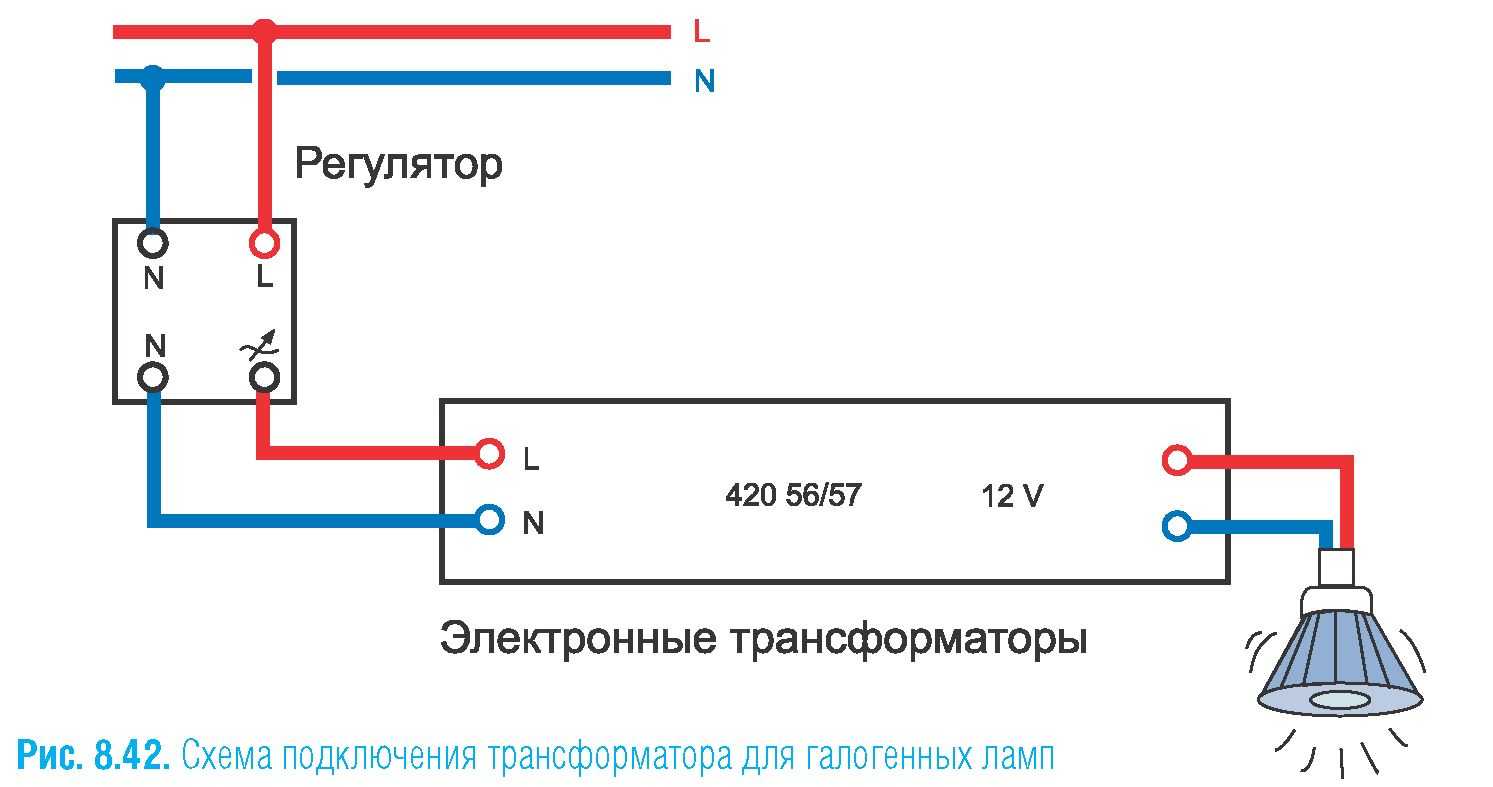

Если вы хотите организовать точечное освещение в подвесном потолке в ванной комнате, можете взять 12-вольтовые светодиодные лампочки с блоком питания. Они отлично выдерживают влажность, и такое напряжение более безопасное.

Если не готовы заморачиваться с дополнительными комплектующими, берите обычные светодиодные лампочки на 220 В. Для организации точечного освещения можно взять изделия софитовой формы соответствующей цветовой температуры.

Что еще стоит знать про светодиодные лампы:

Почему быстро перегорают светодиодные лампы?
Как защитить лампочки от кражи в подъездах: народный опыт
