Цены на монтаж соединительных, кабельных муфт

Наименование работы по монтажу Цена
Монтаж муфт 3 СТП 10 от 5500 руб.
Монтаж муфт 4-5 СТП 1 от 4500 руб.
Монтаж муфт 3Пст10 от 6500 руб.
Монтаж муфт 1Пст10 от 3500 руб.
Монтаж переходной муфты ПСПТп -10 от 7500 руб.
Монтаж муфт 1ПСТ-20, 1ПСТ-35 от 3500 руб.
Монтаж муфт 1ПСТ-20, 1ПСТ-35 от 5500 руб.

Восстановление поврежденного кабеля осуществляется с помощью монтажа муфт на месте разрыва кабеля. При разрыве по длине кабеля устанавливаем соединительные муфты, при конечном соединении кабеля и проблеме контакта — устанавливаем концевые муфты. Так же производим работы по монтажу ответвительных (разводящие провода на линии), переходных (соединяют разные типы кабелей) муфт.

В наши услуги на монтаж кабельных муфт входит:

  • Установка концевых муфт
  • Монтаж соединительной муфты
  • Монтаж ответвительной муфты
  • Муфта внутренней установки
  • Муфта наружной установки

Материалы, из которых изготовлены муфты, различаются по характеристикам, и зависят от типа кабельной линии (поэтому при формировании заявки на ремонт, мы уточняем марку и тип кабеля). Чаще всего для восстановления поврежденных силовых кабелей используем термоусаживаемые муфты (муфты горячей усадки). Применимы для силовых линий с различными вариантами изоляции кабеля. Надежно герметизируют поверхности, благодаря герметикам в своем составе. Так же данные герметики, обладая полупроводящим свойствам, выравнивают электрическое поле.

Инструменты для монтажа муфт:

  • резак (нож)
  • ножовка по металу с полотнами
  • напильники
  • отвертки
  • измерительные инструменты (рулетка)
  • тестер (измеритель различных характеристик тока)
  • горелка (для усадки муфт)

Порядок монтажа кабельной муфты:

  1. изучение схемы кабельной линии
  2. определение место повреждения (разрыва/замыкания)
  3. отключение кабеля от питания
  4. формирование доступа к кабельной линии (землянные работы)
  5. определение износа (состояние кабельной линии)
  6. определение количества жил на монтируемом кабеле (зависит тип устанавливаемой муфты)
  7. на кабельную линию, в месте повреждения, надевают специальный манжет
  8. разделают кабель на части, с разведением жил
  9. очистка жил от бумаги
  10. надеть на очищенные жилы трубки, и усадить двигаясь от основания
  11. нагревание оболочки кабеля с очисткой и обезжириванием
  12. надевание перчатки через жилы, проверяя качестко и следя за отсутствием повреждений
  13. недевание цветных манжет на жилы кабеля
  14. зачистить конец жилы до металлического проводника
  15. зажать надетый конец наконечника
  16. на прогретый наконечник надеть цветную манжету с усадкой
  17. установить заземляющий проводника
  18. надвинуть на перчатку муфты манжету
  19. усадить с помощью горелки манжету

*Дальнейшие действия проводятся только после остывания манжет на муфте. **После монтажа проводятся испытания кабельной линии.

Каждый вид монтажа имеет свои особенности и порядок действий. Установка муфт на кабель должна выполняться профессионалами, обладающими необходимыми знаниями и опытом.

Приступаем к ремонту линии

Сразу скажем, что в зависимости от типа кабеля и характера полученных им повреждений могут применяться различные ремонтные методы: установка концевых кабельных муфт, установка внутренних кабельных муфт (соединительных). Решения отличаются строением, размерами и рабочим напряжением линии.

Давайте разберем самые распространенные варианты, которые можно применить при ремонте своими руками.

Ремонт царапин и порезов

Чаще всего кабель не рассекается  при повреждении полностью, а страдает его внешняя и возможно внутренняя изоляция. Чтобы выполнить такой ремонт вам понадобятся: мастика для муфт кабельных (битумная), полиэтиленовая лента в 3-5 сантиметров (можно нарезать обычный фасовочный плотный пакет), ветошь, газовая паяльная лампа (можно разогревать и на костре, но это долго).

Выполняем следующие действия:

Хорошенько разогреваем мастику в железной таре до жидкого состояния.

  • Размеры кабельной муфты составят 15-20 сантиметров в обе стороны от пореза, поэтому освободите нужную длину кабеля из земли и хорошо его очистите, и протрите насухо тряпками.
  • Далее при помощи деревянной палочки мастику наносят на нужную часть кабеля.
  • Пока масса не застыла, она плотно обтягивается заготовленной заранее полиэтиленовой лентой.
  • Выдавленная мастика разглаживается.
  • Дополнительно полиэтилен сверху можно обмазать еще слоем битума.

Цена такого ремонта минимальна, так как все материалы можно откопать в любом гараже.

Подобные ремонтные работы при помощи заводских изделий можно выполнить за счет:

  1. Заварки при помощи специальной ленты из полиэтилена или стеклоткани.
  2. Термоусадки – муфты XAGA, применяемые целиком и частично.

Ремонт при помощи тупиковой муфты

На фото показана заводская муфта тупиковая

Если Вы раньше не сталкивались с ремонтами кабелей, то Вам будет под силу справиться с восстановлением проводника, имеющего 2-4 жилы, например, кабеля ПРППМ. В теории, заделать кабель ТПП можно самостоятельно  по технологии, которую мы опишем ниже, но будьте очень внимательны, так как со спайкой пар случается ошибаться и специалистам.

Вам потребуются: Отрезок такого же кабеля; мастика битумная; трубка из полиэтилена, диаметра которой хватит для ввода сразу двух кабелей; если жил больше двух, то дополнительно приобретаются кембрики (небольшие полиэтиленовые трубки диаметром в 5-6 мм); лента поливинилхлоридная; что-нибудь для растопки мастики.

Действуем в следующей последовательности:

Принцип установки тупиковой муфты

Раскапываем кабель, разрезаем его в месте повреждения и подгоняем по длине врезаемую часть.
Выполняем скрутку жил, оставляя столько места, чтобы кабель можно было поместить в муфту. Скрутка должна быть сделана правильно, иначе возможно, что у некоторых абонентов поменяются местами номера телефонов (в случае использования блокираторов).
Если жил много, то на каждую скрутку надевается изоляционная трубка. Дополнительно кембрики обматываются изолентой.
Разогревается мастика с попутным приготовлением корпусов муфт. Сделаем мы их самостоятельно, чтобы не тратиться, из двух кусков полиэтиленовой трубы нужного диаметра. Длина отрезка такой трубы должна быть не меньше 30 сантиметров.
Разжигаем паяльную лампу и нагреваем один конец отрезка до того, пока он не воспламенится. Старайтесь при этом прогреть и внутреннюю часть.
Теперь подплавленный конец нужно сплюснуть. Уприте его в любую ровную поверхность, и хорошенько прижмите ногой так, чтобы получилось некое подобие стакана

Корпус готов!
Полученные муфты втыкаются запаянной часть в грунт и почти полностью заливаются мастикой
Важно, чтобы мастика не была горячее 80-ти градусов, иначе она расплавит нашу муфту. Перед заливкой проверяйте температуру смеси кусочком полиэтиленовой гильзы – если он не деформируется, то можно выполнять заливку и погружение кабеля.
Далее концы кабелей вставляются в муфты до упора

Не двигайте их в обратном направлении, иначе гильзы могут сползти со скруток.

На этом все. Технология кабельной муфты может показаться простой на первый взгляд, но вопрос достаточно спорный. В любом случае, лучше, чтобы проблемой занимались специалисты. Попробуйте договориться с монтерами за литр прозрачно-горючей жидкости, прежде чем идти с повинной, и возможно никакая инструкция по восстановлению кабеля вам не потребуется.

Назначение

Остановимся детальнее на каждой разновидности, входящей в перечисленные выше группы.

Наиболее востребованными конструкциями, применимыми для соединения кабельных трасс, считаются соединительные муфты. Изделия из этой группы должны обладать максимальной герметичностью. Они активно используются для соединения проводов в электрических линиях. Их изготавливают на основе материала, обладающего стойкостью к негативным воздействиям внешних факторов.

При помощи свинцовых муфт объединяют проводники с оболочкой, выполненной из аналогичного сырья или алюминия. Для их изготовления используют трубы, они довольно тяжелые.

Эпоксидными муфтами объединяют провода, которые прокладывают в траншеях и шахтах. Дополнительная защита таких изделий обеспечивается за счет асбестового либо металлического кожуха. Материалом для их производства служит эпоксидная смола, ею заполняются полости.

Для простой изоляции соединений задействуют термоусаживаемые муфты. Они просто и быстро монтируются на участок объединения. Герметичность покрытия достигается за счет горячего воздуха, продуцируемого газовой горелкой. Благодаря их использованию в соединениях улучшаются прочностные характеристики изделий, увеличивается срок их службы. Наличие термоусадки уменьшает вероятность пробоев до минимума. Гибкие качества материала упрощают процесс монтажа. Такие муфты подходят для объединения кабельных трасс разных диаметров.

Герметизация кабелей обеспечивается за счет переходных муфт. Но при различиях в диаметрах переходов более целесообразно применять термоусадочную разновидность соединительных устройств.

Ответвительные муфты применяют при необходимости создания ответветвлений, разделения кабельных трасс. Такое случается при большой разнице в уровнях при значительной протяженности трасс.

Назначение концевых муфт заключается в оконцевании проводов. По внешнему виду они представляют собой заглушку, имеющую форму колпачка. Соединители такого типа применяются и для разделения многожильных проводов.

Стопорные соединяющие изделия незаменимы при монтаже электросетей с высоким напряжением. Используют их при образовании гидростатического давления, которое превышает нормативное значение.

От качества и надежности муфт зависит долговечность кабельных линий. Монтажом таких сетей должны заниматься специалисты, с ними необходимо консультироваться и при выборе расходных материалов.

Какие материалы нужны для монтажа кабельной муфты

Для установки термоусадочной кабельной муфты нужны:

  • Термоусаживаемые трубки.
  • Перчатки для изоляции жил кабеля.
  • Герметик.
  • Бандажная лента.
  • Провод и система заземления.
  • Болтовые соединители.

Термоусаживаемые трубки нужны для электроизоляции и защиты провода от механических воздействий. Под действием тепла они уменьшаются в размере и плотно прижимаются к жилам кабеля.

Термоусаживаемая трубка

Изолирующие перчатки разделяют и изолируют жилы кабеля. Они бывают двух-, трех-, четырех- и пятипальцевыми в зависимости от количества разъемов для жил кабеля. Перчатки тоже усаживаются под действием высокой температуры.

Изолирующие перчатки

Для герметизации используют самоклеящиеся ленты на основе винила или винила и мастики.

Влагостойкий герметик для кабельной муфты

Бандажная лента из нержавеющей стали необходима для крепления элементов муфты и армирования кабеля.

Стальная бандажная лента

Для заземления кабельных муфт используются паяные или непаяные системы и медный провод. Чаще применяются непаяные системы заземления, в которых провод закрепляется на кабеле пружинами.

Непаяная система заземления

Болтовые соединители надежно фиксируют кабельные жилы и защищают стыки от механического воздействия.

Болтовые соединители

Концевые кабельные заделки

Концевые заделки предназначены для оконцевания кабелей внутри помещений, а также для наружных установок при условии полной защиты заделки от непосредственного воздействия атмосферных осадков, запыления и солнечных лучей.

В настоящее время в эксплуатации находятся несколько типов концевых заделок, которые в период их монтажа являлись самыми надежными, технологичными и предпочтительными из-за наличия материалов и изделий для их монтажа. При ремонте концевых заделок и при монтаже их на вновь монтированных кабельных линиях сейчас предпочтение отдается новым конструкциям концевых заделок с применением термоусаживающих полимерных материалов, эпоксидных компаундов и самосклеивающихся лент, а при их отсутствии еще находят применение старые конструкции, такие, как битумные воронки и др.

Концевые кабельные заделки в термоусаживаемых полиэтиленовых перчатках марки КВТп предназначены для оконцевания трех- и четырехжильных силовых кабелей с бумажной изоляцией до 1 кВ.

Общий вид заделки КВТп представлен на рис. 1, а перчаток — на рис. 2. В табл. 6 указаны маркоразмеры заделок и размеры перчаток, а в табл. 7 — необходимые материалы и изделия для монтажа заделок. Концевые заделки типа КВЭ с эпоксидным корпусом, которые за последние годы широко применяются как при монтаже, так и при ремонте кабелей с бумажной изоляцией, имеют следующие исполнения: КВЭтв — с термоусаживаемыми поливинилхлоридными трубками; КВЭт — с трехслойными трубками (средний слой — из полиэтилена, внутренний и наружный — из поливинилхлорида); КВЭн — с трубками из наиритовой резины.

Рис. 1. Конструкция концевой заделки КВТп в термоусаживаемой полиэтиленовой перчатке: 1 — термоусаживаемая перчатка, 2 — термоусаживаемая трубка; 3 — термоусаживаемая манжета; 4 — герметизирующий клей-расплав ГИПК-14-17

Рис. 2. Общий вид термоусаживаемых полиэтиленовых перчаток: а — для трехжильного кабеля; б — для четырехжильного; 1 — перчатка; 2 — герметизирующий клей-расплав ГИПК-14-17

Таблица 6 Маркоразмеры заделок КВТп и размеры перчаток

Маркоразмер заделки Сечение жил, мм2, при напряжении кабеля, 1 кВ Размеры перчаток, мм (рис. 2)
L D (В) d
3КВТп-1 3КВТп-2 4КВТп-1, 4КВТп-2 16—70 95—240 16—70 95—185 140 160 140 160 50/15 76/21 50/17 70/26 21/7 33/11 21/6 33/10

Примечание Для термоусаживаемых перчаток в числителе приведен внутренний диаметр в состоянии поставки, в знаменателе — после усадки в свободном состоянии

Таблица 7. Материалы и изделия для монтажа заделок ЗКВТп и 4КВТп

Материал или изделие Расход на заделку
3КВТп-1 ЗКВТп-2 4КВТП-1 4КВТП-2
Перчатка, шт:
трехпалая-1 1
трехпалая-II 1
четырехпалая-1 1
четырехпалая- II 1
Манжеты, шт:
21/7 3 4 1
36/12 3 3
40/20 1 1
60/30 1 1
Трубки термоусаживаемые (на 20 комплектов), м:
14/7 10 25
20/10 55 10 55 25
30/15 55 55
Жир паяльный, кг 0,025 0,025 0,025 0,025
Бязь хлопчатобумажная размером 0,16 м2, сорт 1-й № 1, шт. 1 I 1 1
Провод заземления сечением
жилы, м:
16 мм2 I __ 1 __
25 мм2 __ 1 _ I
Припой, кг:
ПОС 40 0,09 0,1 0,09 0,1
А 0,2 0,25 0,2 0,25
Проволока диаметром 1 — 1,4 мм, м 2,5 3,5 2,5 3,5
Шнур асбестовый диаметром 0,1 0,1 0,1 0,1
3 мм, кг
Нитки суровые, кг 0,01 0,01 0,01 0,01
Ветошь обтирочная 625, кг 0,5 0,5 0,5 0,5
Лента изоляционная поливинилхлоридная ПВХ шириной 20 мм, толщиной 0,3 мм, кг 0,05 0,05 0,05 0,05

Вперед

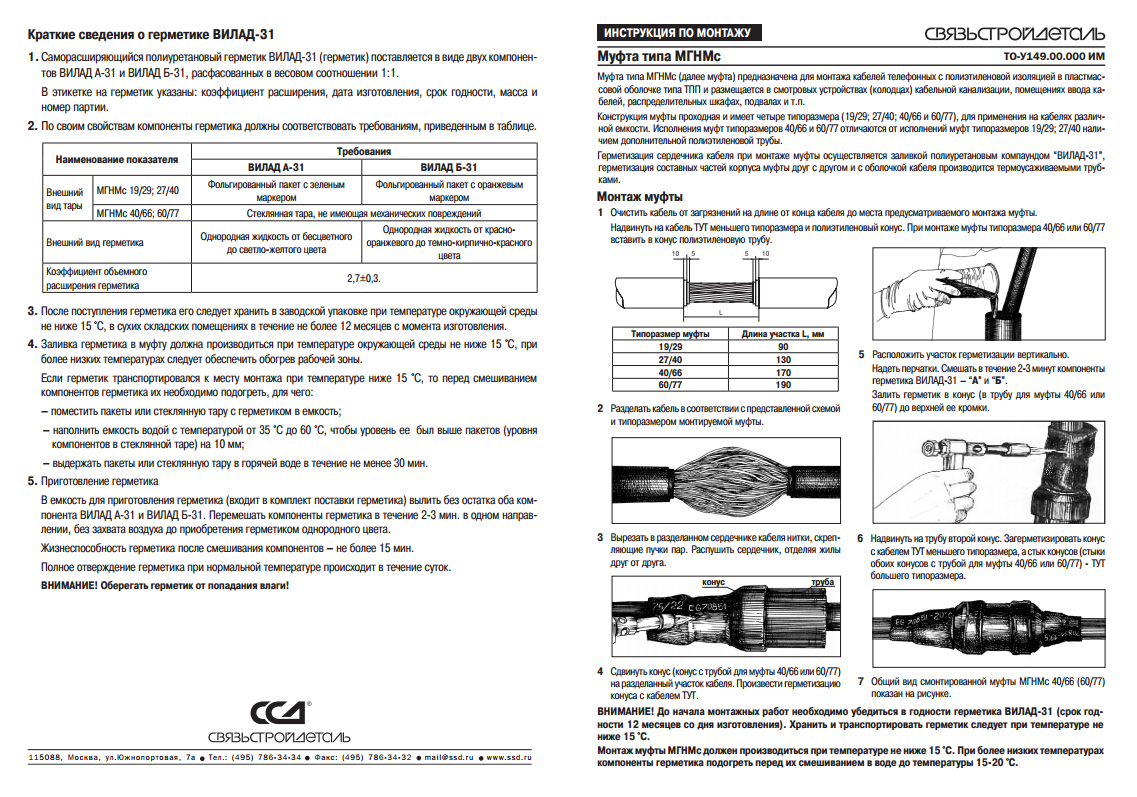

2.2. Монтажные материалы

2.2.1. Сращивание жил кабеля выполняют при помощи индивидуальных соединителей UY 2 и двадцатипятипарных соединителей MS 2 производства фирмы “ЗМ” или отечественных СМЖ-10.

2.2.2. Удаление гидрофобного заполнителя с жил кабеля производят предварительно подогретой смывкой “ЭТИОЛ” или очищенным керосином.

2.2.3. Герметизацию сростков жил производят путем заливки гидрофобным заполнителем “Заканит-Н” в пластмассовой опалубке. Для опалубки используют пластмассовую пленку.

Технические характеристики гидрофобного заполнителя “Заканит-Н”

(ТУ 16.К71-242-95)

Основное назначение: Для заполнения межмодульного пространства оптических кабелей связи.
Рекомендуется: Для заполнения соединительных муфт на кабелях с гидрофобным заполнением марок ТПппЗП и ТППэпЗ местных сетей связи.

Густая, вязкая, неотверждающаяся, текучая масса светло-желтого цвета, устойчивая к температурам от минус 60 °С до + 80 °С.

Заполнитель однокомпонентный, нетоксичный и при работе с ним не требует специальных мер безопасности. Может быть расфасован в любую тару, в зависимости от условий применения. Сохраняет свои свойства при разгерметизации тары.

Таблица 2.1.

Наименование показателя Норма
1. Внешний вид Однородная мазеобразная масса светло-желтого цвета без посторонних включений.
2. Температура каплепадения, °С, не ниже 80
3. Условная вязкость по ВЗ-246
при 20 °С, мин, не более 25
при 100 °С, мин, не более 5
4. Плотность при 20 °С, кг/м 900-1000
5. Содержание воды отсутствует
6 Содержание водорастворимых кислот и щелочей отсутствуют
7. Температура эксплуатации в условиях низких температур минус 60 °С
8. Совместимость с пленкопористой и сплошной полиэтиленовой изоляцией жил кабеля нормальная

2.2.4. Для заделки основания полиэтиленовой опалубки на оболочке кабеля используют герметизирующую мастику МГ 14-16 и липкую изоляционную ленту ПВХ.

2.2.5. Обмотка опалубки производится липкой прозрачной лентой “Скотч”.

2.2.6. Электрическое соединение экрана двух сращиваемых длин кабеля производится перемычкой с наконечниками. На кабеле до 200 пар в оболочку вместе с экраном встраивают винт с шайбами и гайкой. На кабеле емкостью свыше 300 пар рекомендуется применять экранный соединитель 4462 фирмы “ЗМ”.

2.2.7. Для восстановления наружной защитной оболочки кабеля используются стандартные полиэтиленовые муфты МПС и МПР. Герметизацию стыков муфты между собой и с оболочкой можно делать любым из разрешенных способов: поясками термоусаживаемой трубки, термоусаживаемой лентой “Радлен”, структурными влагоотверждающимися материалами “Арморкаст” (“ЗМ”) или “Армопласт” (отечеств.). В данном “Руководстве…” показан способ с использованием “Армопласта”.

2.2.8. Для более удобного и оперативного производства монтажных работ, все указанные выше материалы и некоторые дополнительные, собраны в комплекты, соответствующие емкости сращиваемого кабеля и типу муфт.

Наименование комплекта объединяет типоразмер муфты с добавлением буквы “К” и “3” (для кабелей с заполнением).

2.2.9. Состав монтажного комплекта КМПСЗ

В состав монтажного комплекта входят:

· полиэтиленовая муфта МПС;

· соединители UY 2 (могут заменяться соединителями MS 2 , СМЖ-10 и поставляться отдельно),

· фибровая защитная пластинка длиной 35 мм, шириной 25 мм;

· экранная перемычка,

· комплект для соединения экрана (для кабелей емкостью до 200 пар): винт, две гофрированные шайбы, плоская шайба, гайка, или экранный соединитель 4462 (для кабелей емкостью свыше 200 пар);

· лист полиэтиленовой обертки для формирования опалубки вокруг сростка жил,

· заливочный гидрофобный заполнитель “Заканит-Н”,

· рулончик мастики МГ 14-16 на вощеной бумаге,

· полоска наждачной бумаги,

· защитные перчатки, для защиты рук от загрязнения при работе с “Армопластом”;

· салфетка в герметичной упаковке для протирки оболочки кабеля, деталей муфты и инструмента;

· структурный влагоотверждаемый материал “Армопласт”,

· рулончик герметизирующей ленты ЛГ-2.

Примечание:

Лента ЛГ-2, “Армопласт”, перчатки защитные могут поставляться отдельным комплектом. Применяющиеся по технологии ленты ПВХ и “Скотч” в комплект не входят.

Эпоксидная заделка кабельных концов

Это современный очень простой метод заделки кабельных концов, обладающий долговечностью, очень высокой электропрочностью, с высоким уровнем защиты и термической стойкостью. Допустимая температура эксплуатации таких соединений находится в пределах от — 45 до + 85 С.

В системе электроснабжения ей присвоено стандартное обозначение КВЭ. Область применения концевой заделки данного типа — силовые электрокабеля до 10 кВ, для любого типа размещения, при наличии защиты от прямого попадания солнечного света и природных осадков. Для полного понимания картины существует классификация заделки кабеля по способу создания эпоксидного корпуса.

Модификации заделки кабельных концов:

  • КВЭн — используется для кабелей, размещенных в сухих помещениях, устройство оборудовано с найритовыми резиновыми трубками для каждой жилы;
  • КВЭд — двухслойная модификация для влажных объектов: верх — материал полиэтилен, низ — поливинилхлоридный материал;
  • КВЭп — применяется для электрокабелей до 1 кВ, допускается для размещения во влажных зонах, защита соединение обеспечивается выведением из корпуса заизолированных проводов;
  • КВЭз — применяется для электрокабелей до 1 кВ, допускается для размещения во влажной среде, защита соединений обеспечивается трубками из найритовой резины на однопроволочных жилах кабельных изделий.

Эпоксидный корпус соединения создается в результате затвердевания компаунда на основе эпоксидного материала, заливаемого во временную форму конуса, размещаемую на нужном конце кабельного изделия. Посмотреть полный список современных концевых кабельных заделок (концевых муфт) можно на нашем сайте .

Источник



Распространенные ошибки установки концевых муфт

Несоблюдение необходимого расстояния

В данных деталях, которые установлены на высоковольтных линиях, следует обратить особое внимание на расстояние между фазами и заземлением. В противном случае может произойти пробой изоляционного слоя прямо внутри электрощитка. В некоторых случаях размеры щитка не позволяют выполнить данное условие, в таком случае необходимо приобрести адаптеры

В некоторых случаях размеры щитка не позволяют выполнить данное условие, в таком случае необходимо приобрести адаптеры.

Перекрестная ориентация фаз

Ни в коем случае нельзя допустить контакта разных проводов в муфте. Если такое случилось, то впоследствии может возникнуть напряженность поля. Для того, чтобы можно было свободно накладывать провода один на другой, необходимо использовать трубку, которая выравнивает напряженность.

Наконечники с окном для проверки состояния соединения

За пределами помещения, запрещается пользоваться наконечниками, которые изготовлены с отверстием для ревизии состояния жилы. Существует большая вероятность того, что в данное отверстие попадет влага, которая впоследствии может нарушить коммутацию, а также запустит процесс окисления металлических элементов, которое значительно снизит качество передачи электроэнергии.

Концевые муфты для внешних работ

Установка защитных элементов на жилы муфт наружной установки

Концевое изделие может быть монтировано в вертикальной плоскости самыми разными методами, но ее защитный элемент всегда должен препятствовать проникновению воды в соединение, а не наоборот

Также очень важно не допустить соприкосновение защитных элементов

Воздушные массы в корпусе

Присутствие воздуха в муфте влечет за собой запуск процесса образования ионов в газовом окружении, которое, в конечном счете, приведет к значительным повреждениям муфты. Именно поэтому необходимо использовать герметик.

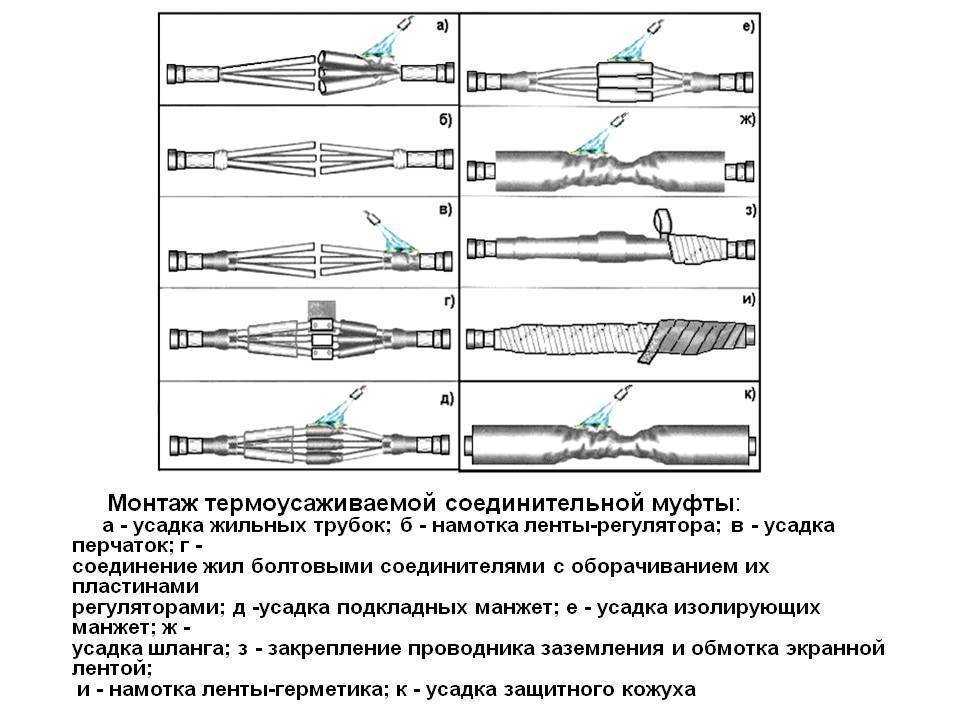

Монтаж соединительной термоусаживаемой муфты

Инструкция по монтажу соединительных термоусаживаемых муфт для 3-х жильных кабелей с бумажной маслопропитанной изоляцией с броней или без брони, на напряжение 6 и 10 кВ марки ЗСТп-10 (КВТ) электротехнического . Все операции следует выполнять в строгом соответствии с инструкцией по установке, не допуская изменений в технологии монтажа! Монтаж термоусаживаемых муфт должен проводиться специально обученным персоналом! Комплектовачная ведомость 3СТп-10-150/240

Наименование Кол-во Ед. изм. Размер, мм
1 Изолирующая перчатка 2 шт ЗПИ-З
2 Жильная изолирующая трубка 6 шт 35/14-325
3 Толстостенная манжета (на место соединения жил) 3 шт 55/20-200
4 Внутренний кожух 1 шт 120/28-900
5 Внешний защитный кожух 1 шт 130/36-1200
6 Герметик маслостойкий (на конус и корень разделки) 2 рулон +
7 Пластина-герметик узла заземления 2 шт +
8 Мастика для заполнения межфазного пространства 3 шт +
9 Изолирующая распорка 1 шт +
10 Провод заземления (ПМЛ) 1 шт 25 мм кв.
11 Припой (ПОС-30) 1 шт +
12 Паяльный жир 1 шт +
13 Пружина постоянного давления 2 шт +
14 Бандажная проволока 3 метр +
15 Изоляционная лента (ПВХ) 1 рулон +
16 Бандажная нить 1 метр +
17 Киперная лента 1 рулон +
18 Экранирующая алюминиевая лента 1 рулон +
19 Салфетка Х/Б 4 шт +
20 Перчатки монтажника 1 пара +
21 Инструкция по монтажу 1 шт +
22 Комплектовочная ведомость 1 шт +
23 Упаковочная коробка 1 шт +

Муфты соединительные типа ЗСТп-10 (КВТ) предназначены для соединения трехжильных силовых кабелей с бумажной маслопропитанной изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ. Используются для кабелей, проложенных в тоннелях, кабельных коллекторах, грунте. Монтаж соединительных муфт может быть осуществлен для следующих основных типов 3-х жильного кабеля: ААБл, АСБ, ААШв, АСШв, СБ и их аналогов.

Монтаж муфты должен производиться с соблюдением «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок», «Правил технической эксплуатации электроустановок потребителей», «Правил пожарной безопасности для энергетических предприятий», «Технической документации на муфты для силовых кабелей с бумажной и пластмассовой изоляцией напряжением до 10 кВ», а также правил и инструкций, действующих на предприятии, применяющем данные муфты.

Выбор типоразмеров муфт производится в зависимости от сечения жил кабеля (см. табл.). Базовая комплектация включает в себя аксессуары для монтажа узла заземления комбинированным методом: для крепежа провода заземления к металлической оболочке кабелей используются роликовые пружины постоянного давления: крепеж на бронелентах кабеля осуществляется методом пайки. Дополнительно муфты ЗСТп-10 (КВТ) могут комплектоваться гильзами под опрессовку или болтовыми соединителями по согласованию с заказчиком. Типоразмеры муфт

Наименование муфты Рабочее напряжение (кВ) Число жил кабеля Сечение жил кабеля (мм кв.) Тип изоляции кабеля
ЗСТп-10-25/50 6 и 10 3 25, 35, 50 бумажная маслопропитанная изоляция
ЗСТп-10-70/120 6 и 10 3 70,95, 120
ЗСТп-10-150/240 6 и 10 3 150, 185, 240

Типы фитингов для электрических линий и их назначение

Большую популярность за последние годы получили муфты из термоусаживающих материалов. Такие муфты отличаются улучшенными механическими характеристиками, повышенной коррозийной и атмосферной стойкостью, а также долговечностью. Например, срок их эксплуатации в 3 раза выше, чем срок годности обычных муфт.

Главное и важное свойство термоусаживающих муфт — их возможность «памяти». Они могут практически неограниченное количество времени быть в растянутой форме, а при следующем нагревании возвращаться к первоначальным размерам. К тому же такие муфты легче монтировать

К тому же такие муфты легче монтировать.

Что касается других типов муфт, то они подразделяются на:

СоединительныеС их помощью можно соединить линии с различными типами изоляции. К примеру, кабель силовой с ПВХ-изоляцией и бумажный.

СтопорныеЭти муфты применяют, как правило, при крутонаклонной или вертикальной прокладке электролинии с разницей уровней более 15 метров. Они имеют свойство препятствовать стеканию состава изоляции. Это может произойти в условиях недопустимой степени разности между высшей и низшей точкой расположения концов кабеля.

КонцевыеЗащищают изоляцию от воздействия влаги.

ОтветвительныеСлужат для присоединения ответвительного кабеля к кабельной магистральной линии.

МачтовыеПрименяются для соединения с воздушной и кабельной линиями. Располагаются обычно на опорах из бетона или дерева.

Свинцовые и эпоксидныеСлужат для соединения кабелей, напряжение которых составляет 6000 В и выше.

ЧугунныеПрименяются для соединения силовых линий с напряжением до 1000 В.

Порядок монтажа

Установку кабельной муфты (как на фото ниже) нужно выполнять в соответствии с инструкцией завода-изготовителя. Она предназначена для оконцевания силовых кабелей и для подключения их к оконечным устройствам. В зависимости от количества жил кабеля, выпускают изделия для оконцевания 3-х, 4-х и 5-ти жильных кабелей. По составу диэлектрика: для бумажной и пластмассовой изоляции.

Выполнение работ по установке концевого устройства должен производить обученный работник. В условиях больших городов, для персонала, проводящего работы по монтажу концевых муфт необходимо пройти дополнительное обучение в специальном тренировочном центре. После окончания таких курсов работник получает разрешение на производство работ в городских условиях.

Перед началом монтажа нужно проверить соответствие кабеля и имеющегося в наличии материала. Промышленность выпускает изделия для монтажа кабельных линий различного сечения и количества жил.

Порядок работ следующий:

  1. Надеть на неразделанный кабель манжету.
  2. Провести разделку кабеля, соблюдая размеры: длина жилы, согласно требованиям установки – 300-800 мм, в зависимости от требований для подключения, поясная изоляция – 25, оболочка – 120, броня – 60, далее – покров. После разделки развести жилы, удалить набивочную бумагу.
  3. Подготовить по размеру жилы трубки и надеть их на жилы, продвинув их до конца. С помощью горелки провести усадку трубок, начиная прогревать от основания кабеля.
  4. Нагреть кабельную оболочку до температуры примерно 60-70 градусов, очистить ее от возможных наплывов, подтеков, изолирующего вещества, обезжирить.
  5. На теплую оболочку надеть перчатку, продевая ее через жилы, раздвинуть их. Прогреть перчатку от середины к основанию кабеля, следя за качеством усадки. После этого — прогреть перчатку от середины к пальцам.
  6. Надеть на жилы цветные манжеты.
  7. Следующий этап монтажа очень важный, потому, что от него зависит дальнейшая эксплуатация кабеля. Разделать концы жил на размер глубины самого наконечника, в который будет вмонтирована жила. Зачистить оголенный конец проводника до металлического блеска, вставить зачищенный конец в отверстие наконечника и зажать болт наконечника ключом. Соединение считается надежным при условии плотного прилегания зачищенного конца кабеля с наконечником и при срыве головки болта при его закручивании.
  8. Прогреть наконечник до температуры 60-70 градусов, надвинуть цветную манжету и провести ее усадку (провести такие действия со всеми жилами).
  9. Следующий этап монтажа — установка заземляющего проводника. Для установки проводника заземления без пайки — зачистить кабельную оболочку от грязи, диэлектрика, окиси размером 30-35 мм. Разместить на ней специальную терку и к ней провод заземления. Этот провод нужно вывести в сторону подготовленных ранее концов. Из имеющегося комплекта взять специальную нажимную пружину и сделать виток, прижимая провод заземления к терке, развернуть провод в обратную сторону и обернуть кабель оставшейся нажимной пружиной. Заземляющий проводник должен быть плотно прижат к оболочке. Если технологией предусмотрено заземление с помощью пайки – выполнить его, согласно технологической карты.
  10. Надвинуть на перчатку манжету, усадить ее с помощью горелки. Прогрев производить от перчатки к краю.

Монтаж концевой кабельной муфты окончен. Дальнейшие действия по испытанию, присоединению готового изделия нужно проводить только после полного остывания термоусадочных элементов и самого кабеля.

На видео уроке ниже наглядно показано, как установить концевую муфту на кабель:

После произведенных работ подрядчик должен провести испытание муфты рабочим, а так же повышенным напряжением для проверки качества выполненных работ. По результатам испытаний составляют акт. Образец акта на кабельные муфты можно найти в нормативных документах энергонадзора.

В целях усиления ответственности подрядчика при проведении монтажа концевых муфт, заказчик должен находится рядом и контролировать качество прямо на площадке. По результатам выполненных работ составляется акт. Независимо от мнения заказчика и настроения, за правильность выполнения работ и ввода кабельной линии в эксплуатацию ответственность несет подрядчик.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Раздольная энергия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
