Сечение провода и нагрузка (мощность) таблица

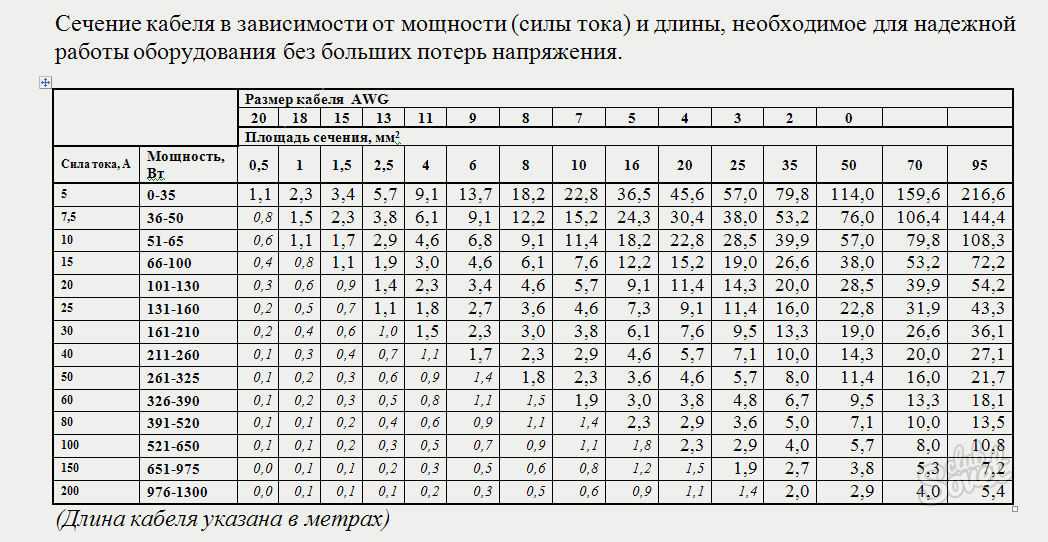

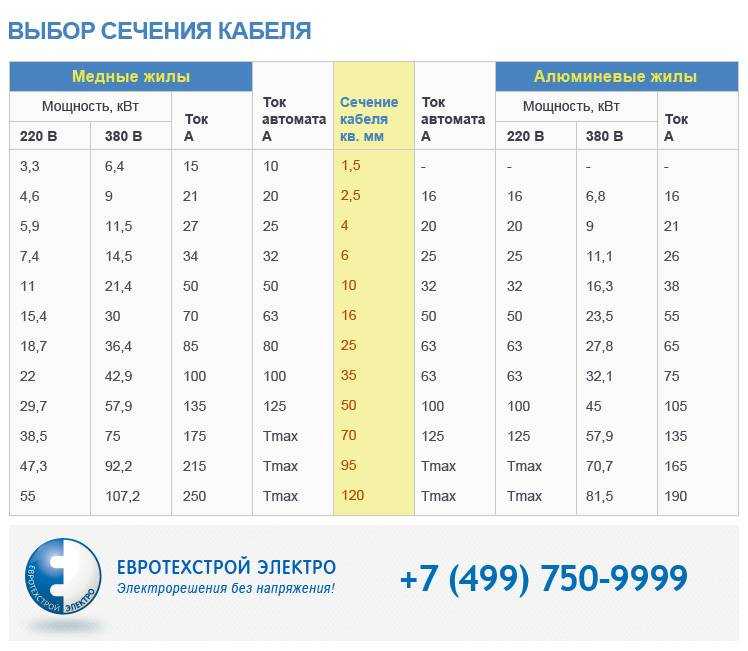

Сечение кабеля для открытой электропроводки

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.

Ток рассчитывается по следующим формулам:

– для однофазной сети напряжением 220 Вольт:

где Р – сумма всех мощностей бытовых электроприемников, Вт;

U – напряжение однофазной сети 220 В;

cos(фи) – коэффициент мощности, для жилых зданий равен 1, для производства будет 0.8, а в среднем 0,9.

– для трехфазной сети напряжением 380 Вольт:

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

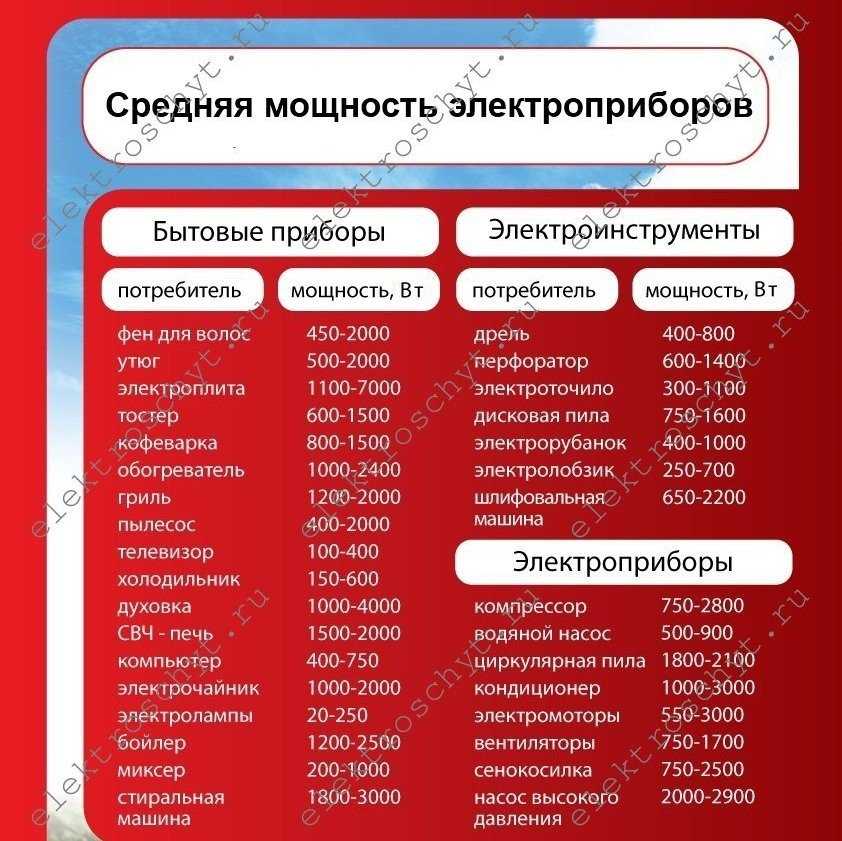

Ниже приведены средние значения мощностей, наиболее распространенных бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Типовые сечения кабелей для электромонтажа в быту:

В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Например:

На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.

Спасибо за внимание

Диаметр провода и таблица соответствия диаметров с определением сечения

Эта таблица избавит вас от потребности производить лишние расчеты. Несмотря на то, что на каждой бухте кабеля имеется бирка, в которой указана его маркировка и все его параметры, не стоит доверять написанному. Лучше будет перестраховаться и измерить диаметр проводника, а затем по таблице приблизительно прикинуть, каково его сечение.

Диаметр проводникового элемента, мм	Площадь сечения проводникового элемента, мм2
0,8	0,5
0,9	0,63
1	0,75
1,1	0,95
1,2	1,13
1,3	1,33
1,4	1,53
1,5	1,77
1,6	2
1,8	2,54

Таблица соответствия диаметров с определением сечения

Кабельная продукция с сечением до 10 мм2 практически всегда производится круглой формы. Для обеспечения бытовых нужд домов и квартир, таких проводников вполне достаточно . Однако при большем сечении кабеля жилы ввода от внешней электрической сети могут выполняться в сегментном (секторном) виде, и определить сечение провода по диаметру уже будет довольно сложно.

Лучше всего для замера толщины (диаметра) провода использовать микрометр или штангенциркуль

В приоритете микрометры, не важно – механические или электронные, покажут наиболее точный результат. Впрочем результаты, выданные штангенциркулем, тоже вполне пойдут

Чтобы сделать замер, необходимо очистить жилу от пластиковой изоляции, только вот не каждый продавец разрешит такие действия с концом провода на выставленной на продажу бухте. Поэтому, лучше всего, заранее купить метр кабеля и потом уже осуществлять замеры. После того, как данные о диаметре жилы получены, можно приступать к расчету сечения.

Маркировка проводов по диаметру

В частности, на бирке будет написано следующее: «ВВНГ 2х4». Эта кодировка обозначает следующее: в кабеле – количество жил – 2, каждая из которых сечением 4 мм2. Чтобы подтвердить или опровергнуть заявленные параметры, замеряем одним из способов диаметр жилы кабеля без изоляции. Проводим расчеты.

Маркировка проводов

Что влияет на нагрев проводов

Если во время эксплуатации бытовых приборов нагревается проводка, то следует незамедлительно принять все необходимые меры для устранения этой проблемы. Факторов, влияющих на нагрев проводов, существует немало, но к основным можно отнести следующие:

Недостаточная площадь сечения кабеля. Выражаясь доступным языком, можно сказать так — чем толще будут у кабеля жилы, тем больший ток он может передавать, не греясь при этом. Величина этого значения указывается в маркировке кабельной продукции. Также можно измерить сечение самостоятельно при помощи штангенциркуля (следует убедиться, что провод не находится под напряжением) или по марке провода.
Материал, из которого изготовлен провод. Медные жилы лучше передают напряжение до потребителя, и обладают меньшим сопротивлением, по сравнению с алюминиевыми. Естественно, они меньше греются.
Тип жил. Кабель может быть одножильным (жила состоит из одного толстого стержня) или многожильным (жила состоит из большого числа маленьких проводков). Многожильный кабель более гибкий, но существенно уступает одножильному по допустимой силе передаваемого тока.
Способ укладки кабеля. Плотно уложенные провода, находящиеся при этом в трубе, греются ощутимо сильнее, нежели открытая проводка.
Материал и качество изоляции. Недорогие провода, как правило, имеют изоляцию низкого качества, что отрицательно сказывается на их устойчивости к воздействию высоких температур.

Расчет сечения кабеля по мощности электроприборов.

Каждый кабель имеет номинальную мощность, которую при работе электроприборов он способен выдержать. Когда мощность всех электроприборов в квартире будет превышать расчетный показатель проводника, то аварии в скором времени не избежать.

Рассчитать мощность электроприборов в квартире или доме можно самостоятельно, для этого необходимо выписать на лист бумаги характеристики каждого прибора отдельно (телевизора, пылесоса, плиты, светильников). Затем все полученные значения суммируются, а готовое число используется для выбора оптимального диаметра.

Формула расчета мощности имеет такой вид:

1.3.33

При напряжении 35 кВ и выше проводники должны быть
проверены по условиям образования короны с учетом среднегодовых значений
плотности и температуры воздуха на высоте расположения данной электроустановки
над уровнем моря, приведенного радиуса проводника, а также коэффициента
негладкости проводников.

При этом наибольшая напряженность поля у поверхности любого
из проводников, определенная при среднем эксплуатационном напряжении, должна
быть не более 0,9 начальной напряженности электрического поля, соответствующей
появлению общей короны.

Проверку следует проводить в соответствии с действующими
руководящими указаниями.

Кроме того, для проводников необходима проверка по условиям
допустимого уровня радиопомех от короны.

Разновидности проводов

При выборе провода учитываются условия его эксплуатации, мощность подключаемого оборудования.

С одной жилой

Алюминиевый провод обозначают АПВ. Изоляция из ПВХ хорошо переносит воздействие агрессивных веществ, не боится высокой влажности. Радиус изгиба не менее 10 его диаметров провода.

Для изготовления электрошнуров

Бытовые приборы подключают только медными электрошнурами:

Провод ПВС характеризуется высокой гибкостью, выдерживает до 3 тыс. сгибаний. С его помощью подключают электроприборы в сетях до 380 В. Для прокладки каналов внутри стен не подходит, т.к. через несколько лет начинает разрушаться его внешняя изоляция.
ШВВП — отличается повышенной гибкостью. Используется для подключения маломощных устройств, светильников. При создании скрытой проводки не применяется.

Плоские

Провода, у которых жилы находятся в одной плоскости, названы плоскими. Они подразделяются на виды:

ПБПП (ПУНП) — способен передавать напряжение до 250 В, в основном предназначен для проведения освещения.
ПБППг (ПУГНП) — за счет многопроволочных жил обладает более высокой гибкостью (не менее 6 диаметров).
АПУНП — в отличие от ПУНП имеет однопроволочную алюминиевую жилу с сечением 2,5-6 мм², остальные характеристики аналогичные.

С перемычками

Особенность таких изделий — между жилами есть перемычки, их делают из того же материала, что и изоляцию:

ППВ — способен передавать ток до 400 Гц и 400 В. Хорошо переносит высокую влажность, устойчив к действию кислот, щелочей, не горит.
АППВ — от предыдущей марки отличается тем, что он алюминиевый и минимальное его сечение 2,5 мм². Применяют для открытой силовой проводки и освещения.

Расчет сечения медных проводов и кабелей

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.

Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.

Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.

Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.

При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.

Выбор сечения кабеля по мощности

Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.

Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.

Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.

Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.

Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.

Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.

Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.

Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.

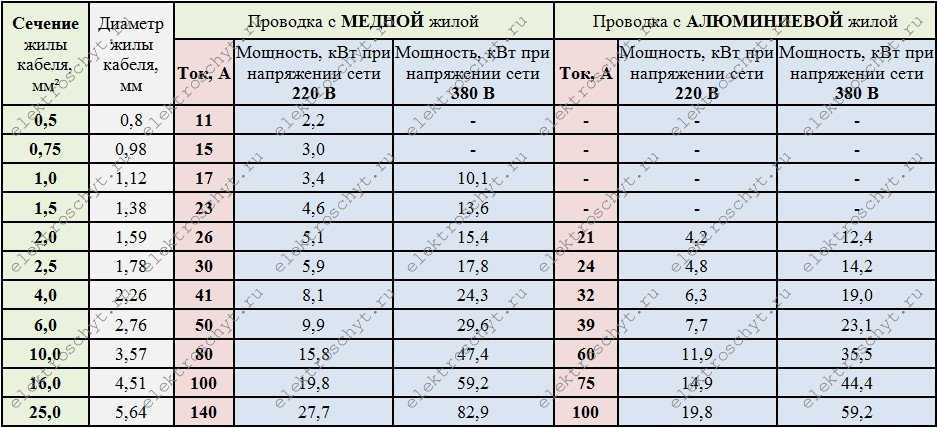

Таблица проводников под допустимый максимальный ток для их использования в проводке:

С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)

Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.

Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.

А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.

Общая информация о кабеле и проводе

При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.

Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку). Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.

Материалы проводников

Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:

Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току).

Расчет сечения провода по диаметру.

Эта история у профессиональных мастеров вызывает улыбку. Ведь когда речь идет о сечении провода, то подразумевается не его диаметр, а его площадь, и измеряется оно в квадратных миллиметрах. К сожалению, школьный курс математики-физики у многих далеко за плечами. Мы легко можем рассчитать площадь поперечного сечения провода по его диаметру, если освежим в памяти формулу расчета площади круга.

S = пи * r²,

где S — это площадь круга, пи = 3,14, а r — это радиус.

Поскольку диаметр d — это r*2, то можно преобразовать нашу формулу следующим образом:

S = (пи*d²)/4, где d — это диаметр нашего провода, который мы можем замерить штангенциркулем.

Упростим нашу формулу сечения провода, разделив число пи на 4, и получим S = 0,785*d². Таким образом, зная диаметр провода, мы можем произвести расчет сечения провода.

Когда наша бригада электриков делала электромонтажные работы в Мытищах, заказчик попросил проверить сечение проводов. А под рукой не было штангенциркуля. Тогда диаметр измерили следующим способом. 10 — 20 витков очищенной от изоляции жилы намотали на отвертку, плотно сжали витки провода и измерили обычной линейкой длину спирали. Разделив эту длину на число витков, узнали искомый диаметр жилы.

Для определения сечения многожильных проводов и шнуров следует замерить диаметр одной жилки, вычислить ее сечение, затем величину сечения умножить на число жилок в проводе.

Точно сечение проводов и кабелей напряжением до 1000в определяют, исходя из двух условий.

Первое условие. По условию нагревания длительным расчетным током: Iдоп > Ip, где Iдоп— длительно допустимый электрический ток для принятого сечения провода или кабеля и условий его прокладки. Приводятся данные в ПУЭ или справочной литературе; Ip — расчетный ток, А.

Второе условие. По условию соответствия сечения провода классу защиты: Iдоп > Кз · Iн.пл., где Кз — коэффициент защиты; Iн.пл — номинальный ток плавкой вставки, А.

Кз = 1,25 при защите проводников с резиновой и пластмассовой изоляцией во взрыво- и пожароопасных, торговых и т.п. помещениях плавкими предохранителями и автоматическими выключателями; при защите этих же проводников в невзрыво- и непожароопасных помещениях Кз = 1,0.

Осветительные проводки дополнительно рассчитывают на потерю напряжения. Допустимые длительные токовые нагрузки на провода и кабели, а также выбор пусковой и защитной аппаратуры, проводов и кабелей для отдельно устанавливаемых электродвигателей находят по справочникам.

Сечение купленного провода всегда полезно перепроверить. У нас был случай, когда наш электрик в Сергиевом Посаде выполнял электромонтажные работы проводом, предоставленным заказчиком. Замерив диаметр провода, наш мастер выяснил, что провод с заявленным сечением 2,5 мм² на самом деле с трудом дотягивал до 2 мм². Не смотря на то, что на упаковке стояла отметка ОТК, провод был явной халтурой.

Общая информация о кабеле и проводе

Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.

Материалы проводников

Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

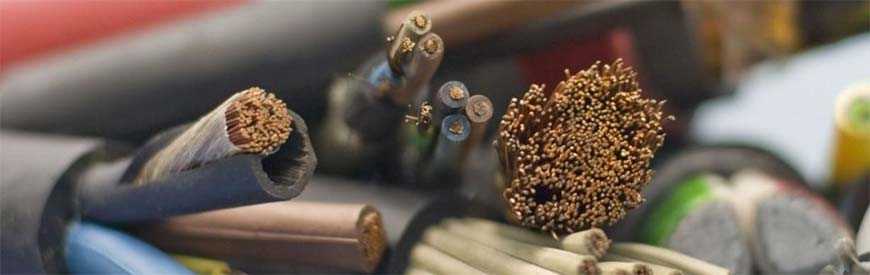

Различные вида кабелей по материалу изготовления жил

Важно! Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току). Это интересно: Подрозетники — размеры, виды, различия

Это интересно: Подрозетники — размеры, виды, различия

Нюансы

В основном, вопросов с подбором пакетника по сечению кабеля у читателей не должно возникнуть, но есть некоторые тонкости, которые мы не упомянули выше.

Автомат с каким типом электромагнитного расцепителя выбрать
В быту чаще всего используются автоматы категории «В» и «С».
Обусловлено это максимально быстрым срабатыванием пакетных выключателей при превышении номинального тока. Это крайне актуально при использовании таких приборов как электрочайники, тостеры и утюги. В зависимости от типа используемой техники следует выбирать определенную категорию, желательно отдать предпочтение выключателям категории «В».
Автомат с какой максимальной мощностью отключаемой способности выбрать
Зависит от места расположения ввода электричества с подстанции в квартиру, если в непосредственной близости, то стоит выбирать с отключаемой способностью в 10000 ампер, в остальном же для городских квартир хватает устройств на 5000–6000 ампер. Можно перестраховаться и выбрать вариант в 10000 ампер, в конечном счете данный показатель влияет лишь на то, будет ли работоспособен автомат после короткого замыкания.
Какой тип провода выбрать: алюминий или медь
Настоятельно не рекомендуем приобретать алюминиевые проводники. Медная проводка более надежная и способна выдерживать более высокие токи.

ГОСТы, по которым делают кабели и провода в России

Это может показаться скучным занятием. Но без изучения ГОСТов понять тему не получится. Начинать лучше с ГОСТ 15845-80 «Изделия кабельные. Термины и определения» и держать его всегда под рукой. Далее перечислю ГОСТы, более приближенные к практике.

ГОСТ 22483-2021. «Жилы токопроводящие для кабелей, проводов и шнуров». Тут – вся информация по токопроводящим жилам, которые являются основным элементов любой кабельно-проводниковой продукции. В частности – о сечении, сопротивлении и классах гибкости. Хотите изучить тему кабелей и проводов глубже – начните с этого ГОСТа.
ГОСТ 31996-2012. «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ.» По этому ГОСТ у нас в стране производится большинство силовых кабелей, предназначенных для передачи электроэнергии в стационарных электроустановках (жилых и нежилых зданиях). В частности, речь идёт о кабелях ВВГ и ППГ с разными индексами, которые используются в стационарной прокладке.
ГОСТ 24334-2020. «Кабели силовые для нестационарной прокладки.» Тут речь идет про кабели для присоединения передвижных машин, механизмов и оборудования к электрическим сетям. Самое известное изделие, которое производят российские заводы по этому ГОСТу – КГ (кабель гибкий).
ГОСТ 7399-97. Провода и шнуры на номинальное напряжение до 450/750 В. По этому ГОСТу производят уже не кабели, а провода, самые «ходовые» из которых – ШВВП и ПВС, которые предназначены для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети номинальным переменным напряжением до 450/750 В – ни слова о стационарной или фиксированной прокладке.

ГОСТы на кабели, приведенные выше, имеют форму общих технических условий (ОТУ).

ГОСТ на провода и шнуры – один из немногих ГОСТ прямого действия, который имеет форму ТУ (это видно на титульном листе) и действительно может являться основанием для производства. Подробнее на эту тему поговорим ниже.

Есть и другие ГОСТы по этой теме (например, на ходовые востребованные провода для монтажа ПуВ и ПуГВ), но не будем раздувать статью.

Советую также ознакомиться с текстом Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» – он содержит общие требования ко всей низковольтной электротехнике и требования к её обороту на рынке. В приложении к нему содержится перечень обязательных для исполнения стандартов на различные типы продукции, в том числе и на кабели.

Нагрузка (диаметр провода)

Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. В случае, ели по проводникам проходит слишком большой электроток для их сечения, может произойти разрушение и оплавление изоляционного слоя. Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов

Важно это знать. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей

После этого произвести вычисления нагрузки по формулам:

I = P∑*Kи/U (однофазная сеть),

I = P∑*Kи/(√3*U) (трехфазная сеть),

Где:

P∑ – общая мощность энергопотребителей;

Kи – коэффициент, равный 0,75;

U – электронапряжение в сети.
