Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм.кв	Количество проводов в скрутке
Рекомендовано	Максимальное
1.5	6	8
2.5	4	6
4	3	4
6	2	2
10	2	2

Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

Соединение проводов самозажимными клеммниками

В последнее время очень популярным приспособлением для соединения проводов и жил кабелей стали самозажимные клеммники типа WAGO. Они предназначены для соединения проводов сечением до 2,5 мм2 и рассчитаны на рабочий ток до 24 А, что позволяет подключать к соединенным ими проводам нагрузку до 5 кВт. В таких клеммниках можно соединить до восьми проводов, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаянных коробках больше места, что не всегда удобно.

Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков. Зачищенный на определенную длину провод с небольшим усилием вставляется на свое место и надежно поджимается пружиной. Конструкция безвинтового клеммного соединения была разработана в немецкой фирме WAGO еще в 1951 г. Существуют и другие фирмы-производители такого типа электротехнических изделий.

В подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву и отпуску пружин, в результате чего происходит потеря их упругости. Поэтому такие устройства следует использовать лишь на подводках, не подвергающихся большим нагрузкам.

Фирма WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0—2,5 мм2 или три проводника сечением 2,5—4,0 мм2. А клеммники для светильников соединяют 2—3 проводника сечением 0,5—2,5 мм2.

Технология соединения проводов при помощи самозажимных клеммников очень проста и не требует специальных инструментов и особых навыков.

Существуют также клеммники, в которых фиксация проводника осуществляется при помощи рычажка. Такие устройства позволяют добиться хорошего прижима, надежного контакта и при этом легко разбираются.

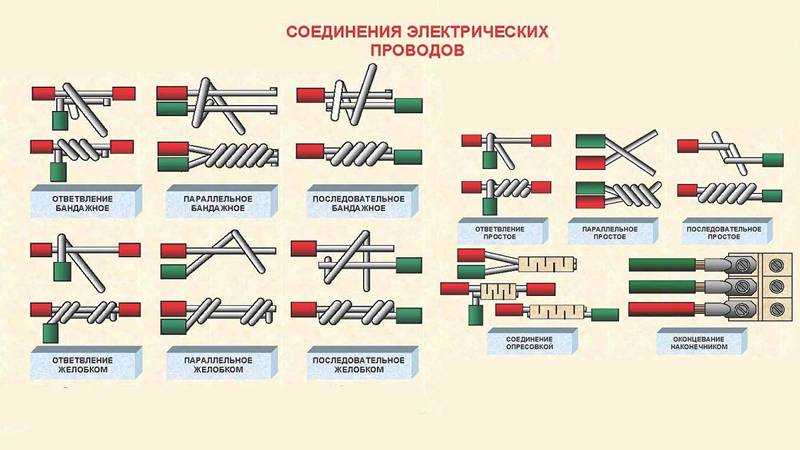

Соединение проводов скруткой

Соеднинение проводов скруткой, распространено повсеместно, но если мы обратимся к главной книге электриков ПУЭ, то согласно:

п.2.1.21 “Соединение, ответвление и оконцевание кабелей и жил проводов должны производиться при помощи пайки, сварки, опрессовки или сжимов (винтовых, болтовых и т.п.)”

Как мы видим, соединения проводов скруткой в данном пункте нет, а значит скрутки проводов запрещены. Но скрутки всегда были, есть и будут использоваться для соединения проводов при монтаже электропроводки. Да и грамотно-сделанная скрутка, способна прослужить не одно десятилетие, но соединение проводов скруткой необходимо выполнить качественно. Технология соединения проводов и кабелей скруткой достаточно проста:

• длина скрутки должна быть не менее 4-5 см;
• зачищенные от изоляции соединяемые провода нужно очистить от окисляемой пленки, например, обычным ножиком или наждачкой;
• необходимо, чтобы соединяемые провода обвивали друг друга ровно и плотно, обеспечивая достаточно надежный контакт.

Одно “но”, могут возникнуть проблемы при сдаче электроустановки пожарной инспекции, т.к. соединение проводов скруткой по ПУЭ запрещены. Впрочем это касается в основном промышленных потребителей, торговых помещений и т.д., в вашу квартиру или частный дом пожарный инспектор не придет с проверкой.

Соединение проводов скруткой – это вынужденная мера, когда другого ничего не остается, и лучше использовать соединение проводов, способами описанными ниже.

Как подключиться к СИП, находящемуся под напряжением?

Есть первое Правило, подключение к проводу СИП, как на столбе, так и на фасаде дома, должно выполняться исключительно квалифицированным электриком(!!!)

Есть второе Правило, которое гласит что подключение провода СИП к магистрали, осуществляется только после того как подключаемый провод (например ВВГ) соединен со щитом. Для начала подключите провод к вводному автомату, а потом устанавливайте его на СИП.

И это обязательно нужно знать, и тогда не станет такой вопрос и вы не подвергните опасности себя, а свою улицу угрозе остаться без электричества.

Даже не могу представить, какие обстоятельства могут вынудить не электрика по образованию, лезть подключаться самому к СИПу под напряжением, вместо того что бы вызвать и дождаться электрика. Ну все таки подобные обстоятельства появились, тогда так —

Если же СИП уже подключен к магистрали, то все наши советы скорее будут как минимум для «электротехнического персонала» хотя бы II и III группы допуска. Лезть в провода под напряжением, не имея понятия об электротехнике, не советую. Нужно знать хотя бы азы.

Ну уж коли вы отличаете контактор от клавишного выключателя, то подключить дом от СИПа находящегося под напряжением, вы сможете, с максимальными мерами предосторожности. Перво наперво СИП должен быть надежно закреплен на подвесе, иметь нормальный провис и расстояние до ближайшей опоры не более 10 метров от строения, высота крепления на стену дома не менее 2,75 метра

Нельзя подключаться к СИПу держащемуся ненадежно, имеющему повреждение изоляции

Перво наперво СИП должен быть надежно закреплен на подвесе, иметь нормальный провис и расстояние до ближайшей опоры не более 10 метров от строения, высота крепления на стену дома не менее 2,75 метра. Нельзя подключаться к СИПу держащемуся ненадежно, имеющему повреждение изоляции.

Для «врезки» в СИП есть вот такие ответвительные зажимы —

они прокалывают изоляцию СИПа и входят в сердечник (в жилу) Между собою стороны зажима соединены перемычкой, которая собственно и является проводником тока от СИПа к ответвлению.

Один из контактов обжимает питающий провод СИП, находящийся под напряжением, второй зажимает провод-отвод идущий в помещение. Затягивается зажим обычным ключом. Момент затяжки определяется сворачиванием головки болта — как свернулась головка, значит хватит (крепеж этих зажимов напоминает крепление замков руля у мотоциклов и автомобилей — так же сворачиваются головки)

Внутри зажима происходит следующее —

К стати, такие зажимы с ответвлениями ставятся не только на СИП под напряжением, а и без напряжения. Например при ремонте воздушных линий электропередач для заземления участка линии. Ведь даже если напряжение с линии снято, всегда имеется риск получить удар от блуждающего, и вот здесь тоже помогает такой зажим.

Вот с такими мерами предосторожности делают это спецы —

— обязательно диэлектрические перчатки, изолированный ключ и удерживающее устройство. Хотя ответвительный зажим и считается относительно безопасным, но иногда изоляция СИПа имеет свойство лопаться, особенно на больших пролетах между опорами —

Но, не боясь показаться нудным, опять предостерегу. Подумайте прежде чем лезть к СИПу под напряжением! (это не касается квал. электриков — они и без меня знают ответ на этот вопрос)

Соединение через разветвитель

Самый маленький разветвитель имеет три гнезда:

• одно для подсоединения кабеля, ведущего от антенны;
• два гнезда, чтобы подключить пару других проводов.

В первое гнездо «ANT IN» заходит антенный сигнал полной мощности. С двух других гнезд «ANT OUT» выходит тот же телесигнал, только уже деленный поровну между каждым выходом. Следовательно, каждый телевизор получит половину от сигнала, который ранее получал один телеприемник.

Если делитель предназначен для подключения трех телевизоров, то ослабление сигнала произойдет втрое.

По этому причине задействовать разветвитель в качестве соединительного звена на кабеле для одного телеприемника нет смысла. Да и стоит делитель дороже, чем обычный коаксиальный соединитель.

Но когда нужно к одиночному кабелю подключиться другим телевизором, разветвитель в схеме потребуется. Общая схема подключения выглядит так:

1. Разрезается кабель в месте, где будет ставиться разветвитель.
2. На все свободные концы кабелей надеваются разъемы.
3. Кабель, который заходит в квартиру (дом) от антенны, соединяется с делителем через приделанный разъем. Присоединять нужно к входному гнезду. Подписывается вход «ANT IN».
4. Два оставшихся кабеля аналогичным образом соединяются со «сплиттером» к выходам («ANT OUT»).

Даже на два телеприемника схема с разветвителем может не обеспечить приемлемое качество сигнала. Если ранее при одном ТВ-устройстве сигнал был не самым лучшим, то с делителем уровень может упасть в самые низы. Поэтому при разветвлении рекомендуется подключать усилитель. Или сразу ставить мощную активную антенну со встроенным усилителем.

Подземное ответвление кабеля

Начало и конец подземного ответвления обязательно прокладывают в металлической защитной трубке, выходящей от земли на опору на высоту не менее 1,8 метра. Подземное ответвление кабеля более безопасно и стабильно, но только если оно проходит по вашему участку.

Кабель защищают от механических повреждений на высоте 2,5 м от земли и на глубине 0,3 метра в глубину. Часть между начальной и конечной точкой ответвления может не защищаться трубой.

Выкапывается траншея глубиной не менее 0,7 метра, лучше 0,8, делается подсыпка из песка сантиметров 10 и прокладывается кабель с запасом по длине. Сверху также можно насыпать 10 см песка и сеяный грунт без камней и посторонних предметов.

В траншее не должно быть никаких твердых предметов. Грунт можно утрамбовать, для этого достаточно походить по нему, со временем он немного осядет, поэтому можно сделать небольшой холмик.

При пересечении дорог для автомобилей, выездов гаражей, кабель ответвления прокладывают в трубах. Ввод в здание также осуществляется с помощью труб.

Советы от бывалых монтажников

Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.

Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.

Еще несколько важных правил:

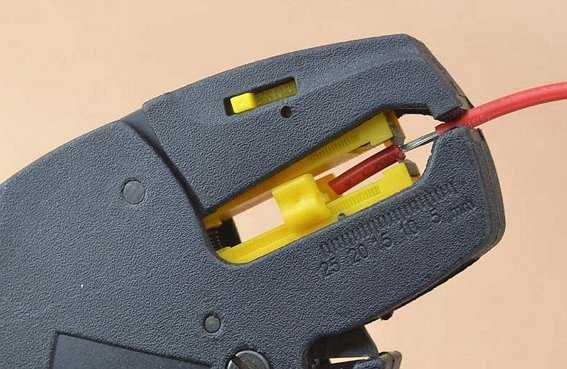

• Неумелое использования ножа может привести к истончению жилы и потере качеств токопроводности. Лучше использовать стриппер, который аккуратно удаляет оболочку, не причиняя проводнику вреда.
• Если вы используете способ скрутки – в качестве самостоятельного соединения или перед опрессовкой – берите провода с запасом. Лучше произвести скручивание максимально плотно, а затем кончики обрезать.
• Оголенные проводники нужно вставлять в зажимы, клеммы и гильзы до упора и так, чтобы свободная часть была полностью закрыта изоляцией – зачищенных жил не должно быть видно.
• При самостоятельном обустройстве проводки обязательно учитывайте цветовую и другую маркировку проводов – так намного легче производить соединения без риска коммутации жил разного предназначения.

Если проводник покрылся оксидной пленкой, ее необходимо аккуратно удалить или контактной пастой, или мелкой шкуркой. Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.

При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции. Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.

По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника. Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.

Обжим для витой пары – кусачки сисадмина

Кабельным резаком или кусачками можно в тоже время назвать и инструменты, нацеленные удалять полупроводящие экраны. Они применимы для пластмассовых кабелей и удобны в работе из-за того, что имеют подстройку, настроенную по глубине среза и происходящую очень плавно, а не резко. Несомненно, в любом инвентаре пригодится инструмент, способный удалять наружную оболочку и изоляцию с кабеля или проводов разных сечений. Допустимые сечения находятся в диапазоне от 35 мм² при 10кВ и до 500 мм2 при 35кВ.

Системные администраторы хорошо знают приспособление для обжимки витой пары. Это также своего рода кусачки для обрезки кабеля, но у них имеется еще и хитрое устройство, которое позволит закрыть специальную клипсу на разложенных по цветам проводках системного канала. Это, конечно, можно сделать и отверткой, но редко такой способ дает хороший результат, а времени на это тратится в разы больше. А вот с обжимной функцией кусачки сделают эту работу за одно нажатие, причем зажим будет прочный, а вот при работе вручную отверткой, зажимая каждый проводок отдельно, а их там как минимум 6, вряд ли крепление будет равномерным и однородным.

1. 5
2. 4
3. 3
4. 2
5. 1

Как сделать ответвление от провода без его разрыва | Энергофиксик

06.07.2021

Зачастую ответвление проводов нам с вами необходимо тогда, когда мы в уже готовую проводку желаем добавить еще один розеточный блок. Так вот, при таком раскладе совсем необязательно разрывать жилу и выполнять «скрутку», достаточно выполнить ответвление. А вот как это правильно и максимально безопасно сделать я и расскажу в этом материале.

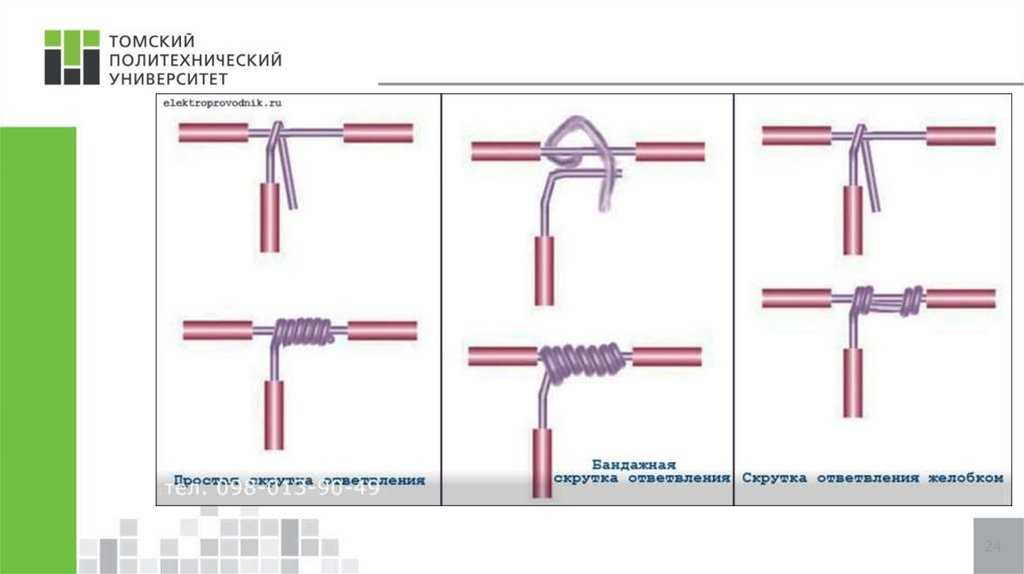

Как можно выполнить ответвление

Существует несколько вариантов выполнения ответвления, а именно:

1.       Использование сжима типа Орех.

2.       Использование прокалывающего зажима.

3.       Использование соединителей типа Скотч Лок.

4.       Классическая скрутка с обязательной пропайкой соединения.

Итак, вот основные варианты исполнения ответвления от существующей проводки без разрезания жилы. А теперь про каждый из вариантов поговорим поподробней.

Соединитель типа Орех

Данный соединитель имеет достаточно простую конструкцию. Орех состоит из карболитового корпуса со степенью защиты IP20 и «сердцевины» из металлических пластин, стягиваемых между собой болтами.

Наиболее распространены следующие модели.

Как вы уже поняли из выше представленной таблицы, первым и достаточно весомым недостатком является тот факт, что минимальное сечение магистрального провода равно 4 миллиметра квадратных. А скажите, у многих из вас розеточная линия имеет такое сечение жил? Все верно, в основном используется 2,5 мм жилы. Но по факту это не проблема, так как можно заполнить пустоту куском жилы подходящего сечения и получить надежное соединение.

Гораздо более сложной задачей будет «спрятать» такое соединение в стене, так как «орех» довольно габаритен, да и не забывайте, что такое соединение нельзя наглухо замуровывать в стене, так как соединение нужно раз в полгода обслуживать (протягивать болты).

В остальном это максимально простой и надежный способ выполнения ответвления от провода без его разрыва.

Прокалывающий зажим

Прокалывающий зажим – это своего рода разновидность «ореха», которая является, по сути, одноразовым, но при этом позволяет выполнить ответвление от провода даже без необходимости его зачищать.

Конструктивно такой зажим представляет собой шестигранную головку, которая выполняет задачу сжимания жил, а также пластины с зазубринами, которые и прокалывают изоляцию и обеспечивают надежный контакт.

Такой вариант выполнения ответвления непосредственно в доме не применим. Зато такими сжимами активно пользуются электрики для подключения вводов жилых домов к линии, выполненной проводом СИП. И при этом снятие напряжения вовсе не требуется.

Рис

Так что это отличное соединение, но не для домашнего использования.

Ответвление с помощью Скотч Лок

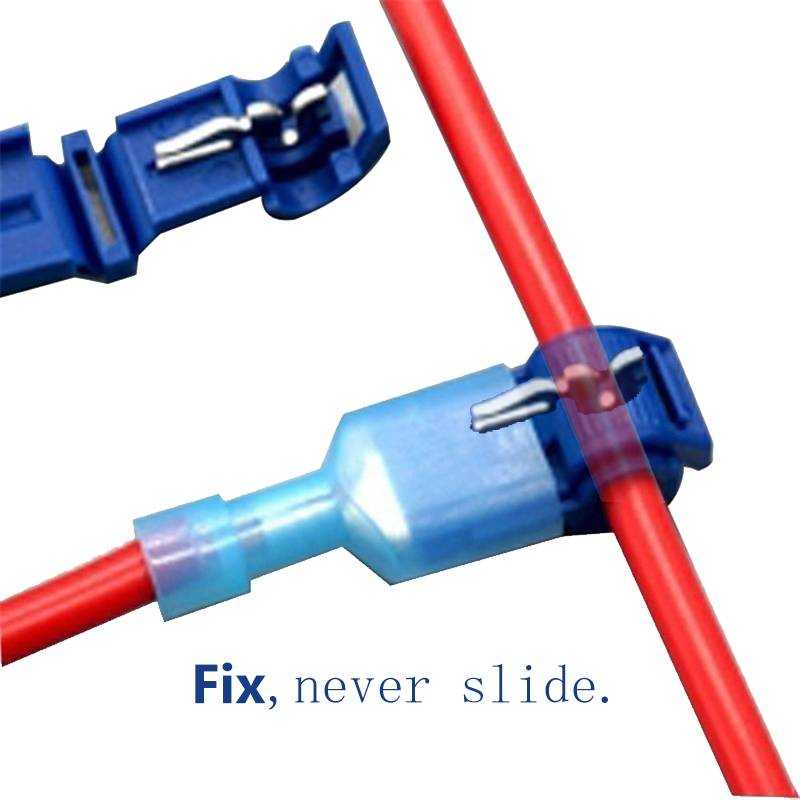

Еще одним вариантом выполнения ответвления от провода без его разрыва является использование соединителей, которые называют Скотч Лок.

Это также достаточно простое изделие, которое работает следующим образом: кабель кладется в специализированную защелку, которая при сжиме прокалывает изоляцию латунным коннектором. В результате буквально за пару секунд получается готовое ответвление.

Но я считаю, что такой вариант ответвления подойдет исключительно для линии освещения, а на розеточной линии Скотч Лок делать нечего.

Классическая скрутка с обязательной пропайкой соединения

Итак, еще одним вариантом выполнения ответвления от проводника без его разрыва является использование старой доброй скрутки. Для этого нам потребуется зачистить изоляцию на обоих проводниках, а затем хорошенько накрутить провод на магистральную жилу одним из способов, показанным на картинке ниже.

Помним, что обычные скрутки запрещены требованиями ПУЭ, так что теперь нужно получившееся соединение хорошо пропаять и надежно заизолировать.

Это наиболее распространенные варианты выполнения ответвления проводов от магистрального провода без его разрыва. Помните, что все работы с проводкой должны осуществляться профессионалами и при отключенном напряжении, а этот материал позволит вам проконтролировать работу электрика.

Понравился материал? Тогда оцените его и не забудьте подписаться на канал, чтобы не пропустить новые еще более полезные статьи.

Спасибо за внимание!

Подробная инструкция по скручиванию проводов между собой

Способ соединения выбирают в зависимости от:

• количества жил в кабелях;
• материала сердечников;
• сечения металлических частей.

Многопроволочные провода

Многожильные кабели из меди или алюминия можно соединить по таким технологиям:

1. Последовательной скрутки с наложением оголенных участков под прямым углом и последующим наматыванием одного кабеля по поверхности другого. Затем на полученное соединение накручивают свободную часть второго провода. Для повышения прочности кабели необходимо потянуть в стороны. Соединение имеет диаметр на 40-50% больше, чем у провода с изоляцией. Перед началом сопряжения на один из кабелей можно надеть термоусадочную трубку.
2. Параллельной скрутки, предусматривающей соединение жил по спирали. Технология обеспечивает получение плотного стыка с увеличенным пятном контакта. Для изоляции используют усадочную трубку либо ленту из ткани или ПВХ.
3. Бандажной скрутки, которая рассчитана на провода с увеличенным сечением сердечника, не позволяющим выполнить соединение вручную. Оголенные жилы располагают параллельно, а затем обматывают тонкой проволокой (медной или алюминиевой в зависимости от материала сопрягаемых элементов).

Однопроволочные

При соединении одножильных кабелей возникают сложности, связанные с повышенной жесткостью сердечника. При попытке изгиба элемента с увеличенным сечением (более 10 мм²) возникает риск поломки жилы. Если для удаления слоя изолятора применяют строительный нож, то лезвие направляют под углом около 30° к поверхности, предотвращая повреждение сердечника. Оголенный участок должен иметь длину не менее 50 мм.

Одножильные провода соединяют по технологиям:

1. Параллельной скрутки с удержанием кабелей щипцами с защитными накладками на губках и закручиванием сердечников по спирали плоскогубцами. На полученное соединение надевают усадочную трубку и нагревают зажигалкой или строительным феном.
2. Последовательной стыковки с одновременным наматыванием оголенных концов проводов друг на друга. Витки должны ложиться плотно, зазоры ухудшают прочность и снижают качество соединения. Для защиты стыка используют предварительно надетую на один из кабелей усадочную трубку.
3. Скрутки с обваркой наконечника угольным электродом. Технологию используют при монтаже проводки в распределительных коробках. Для выполнения работ необходим малогабаритный сварочный аппарат (например, «Компакт 160»). Прогревают только наконечники скрученных жил, проварка всей линии стыка не требуется. Для изоляции используют ленту ПВХ либо усадочную трубку.

Соединение медных и алюминиевых жил

При стыковке проводов из разных металлов возникает электрохимическая коррозия.

При прохождении электрического тока сердечники постепенно разрушаются. Правила ПУЭ не допускают прямой стыковки кабелей, изготовленных из меди и алюминия. Наличие влаги либо постоянного искрения ускоряет процесс деградации, нагрев изоляции может вызвать возгорание распределительной коробки.

Для предотвращения электрохимической коррозии необходимо:

• защитить соединение от притока воздуха и минимизировать скорость химических реакций;
• исключить физический контакт жил из алюминия и меди.

Вместо скрутки, лучше использовать специальные клеммы Wago для разнородных проводов или винтовые зажимы с пластиковым корпусом. В бытовых условиях применяют болтовое соединение с разделением жил шайбами. Методика подходит для обработки проводов с единым сердечником, многожильные кабели при затягивании гайки выдавливаются из полостей между шайбами. Существуют гильзы биметаллического типа, надежно стыкующие алюминиевые провода с медными.

Подключение разных по сечению проводов

При прокладке проводки в доме возникает необходимость в соединении толстого магистрального кабеля с ответвлениями, идущими в комнаты или к розеткам. Попытка скрутить сердечники не позволит получить надежный стык с требуемой площадью контакта. Для коммутации используют рычажные зажимы от Wago либо винтовые клеммы с пластиковым корпусом, напоминающим по конфигурации орех.

Скручивание кабелей между собой

Стоит применять способ только для экстренного возобновления показа телевидения. Для работы понадобится только острый нож (канцелярский или обычный), чтобы разделать провод. Саму скрутку можно выполнить руками. Чтобы качественнее прижать жилу к жиле, а экран к экрану, можно прижать плоскогубцами.

Подготовка провода похожа на зачистку перед пайкой. Процесс скрутки наглядно показан на изображении ниже.

1. Выполните зачистку.
2. Скрутите жилы.
3. Заизолируйте изолентой место скрутки.
4. Соедините экраны.
5. Сверху также сделайте защиту изоляцией.

Электропроводки в чердачных помещениях

2.1.69. В чердачных помещениях могут применяться следующие виды электропроводок:

• открытая;
• проводами и кабелями, проложенными в трубах, а также защищенными проводами и кабелями в оболочках из несгораемых или трудносгораемых материалов — на любой высоте;
• незащищенными изолированными одножильными проводами на роликах или изоляторах (в чердачных помещениях производственных зданий — только на изоляторах) — на высоте не менее 2,5 м; при высоте до проводов менее 2,5 м они должны быть защищены от прикосновения и механических повреждений;
• скрытая: в стенах и перекрытиях из несгораемых материалов — на любой высоте.

2.1.70. Открытые электропроводки в чердачных помещениях должны выполняться проводами и кабелями с медными жилами.

Провода и кабели с алюминиевыми жилами допускаются в чердачных помещениях: зданий с несгораемыми перекрытиями — при открытой прокладке их в стальных трубах или скрытой прокладке их в несгораемых стенах и перекрытиях; производственных зданий сельскохозяйственного назначения со сгораемыми перекрытиями — при открытой прокладке их в стальных трубах с исключением проникновения пыли внутрь труб и соединительных (ответвительных) коробок; при этом должны быть применены резьбовые соединения.

2.1.71. Соединение и ответвление медных или алюминиевых жил проводов и кабелей в чердачных помещениях должны осуществляться в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с применением сжимов, соответствующих материалу, сечению и количеству жил.

2.1.72. Электропроводка в чердачных помещениях, выполненная с применением стальных труб, должна отвечать также требованиям, приведенным в 2.1.63–2.1.65.

2.1.73. Ответвления от линий, проложенных в чердачных помещениях, к электроприемникам, установленным вне чердаков, допускаются при условии прокладки линий и ответвлений открыто в стальных трубах или скрыто в несгораемых стенах (перекрытиях).

Для чего нужны распределительные коробки

Существует множество факторов, которые говорят в пользу существования распределительных коробок:

• энергосистему можно отремонтировать в считанные часы. Все соединения – доступны, можно без проблем найти участок, на котором перегорели провода. Если кабель прокладывался в специальные каналы (гофрированная трубка, например), то за час можно заменить вышедший из строя кабель;
• в любое время можно провести осмотр соединений. Как правило, неполадки в проводках возникают на местах соединения. Если розетка или выключатель не работают, а напряжение в сети есть, проверьте, первым делом качество соединения в распаечной коробке;
• создается наивысший уровень пожарной безопасности. Считается, что опасные места – это соединения. С использованием коробки они будут находиться в одном месте.
• минимальные временные и финансовые затраты при ремонте проводки. Не нужно искать в стенах провода, которые вышли из строя.

Правила безопасности

При выполнении всех электротехнических работ, чтобы обезопасить себя и окружающих, соблюдают правила техники безопасности, четко следуют разработанным инструкциям:

• простая скрутка алюминиевых жил с медными или алюмомедными не допускается, т.к. в процессе электролиза контакт разрушается, перегревается, искрит;
• во время сварки обязательно используют защитную маску и резиновые сапоги;
• в помещении, где выполняют сварочные работы, надежно защищают легковоспламеняющиеся предметы;
• алюминиевую проводку, особенно если она открытая, лучше укладывать в гофрированные рукава, а места соединений помещать в распределительные коробки;
• сварку и пайку выполняют только люди, имеющие соответствующие навыки;
• все оголенные части проводов надежно изолируют.
