Что такое термистор, их разновидности, принцип работы и способы проверки на работоспособность

Как проверить с помощью мультиметра

Важный вопрос при эксплуатации термисторов — знание принципов их проверки. При оценке исправности нужно понимать, что термисторы бывают двух видов — с положительными и отрицательным температурным коэффициентом (об этом упоминалось выше). Следовательно, сопротивление детали снижается или уменьшается с ростом температуры.

С учетом этого факта для проверки термистора потребуется всего два элемента — паяльник для нагрева и мультиметр.

Алгоритм действий:

1. Перевод прибора в режим замера сопротивления.
2. Подключение щупов к клеммам терморезистора (расположение не имеет значения).
3. Фиксация сопротивления на бумаге и поднесение нагретого паяльника к детали.
4. Контроль сопротивления (оно растет или падает в зависимости от вида терморезистора).
5. Если сопротивление снижается или увеличивается, полупроводник работает правильно.

Для примера можно использовать термистор NTC типа MF 72. В нормальном режиме он показывает сопротивление 6,9 Ом при обычной температуре.

После поднесения паяльника к изделию ситуация изменилась — сопротивление пошло в сторону снижения и остановилось на уровне двух Ом. По этой проверке можно сделать вывод, что терморезистор исправен.

Если сопротивление меняется резко или вообще не двигается, можно говорить о выходе детали из строя.

Стоит учесть, что такая проверка очень грубая. Для точного контроля нужно проверить температуру и сопротивление термистора, а после сравнить данные с официальными параметрами.

По виду нагрева

По способу нагревания терморезисторы делятся на два типа:

1. ПРЯМОГО НАГРЕВА. Подразумевается изменение температуры детали под действием окружающего воздуха или тока, протекающего через деталь. Устройства с прямым нагревом чаще всего применяются для решения двух задач — изменения температуры или восстановления нормального режима. Такие терморезисторы применяются в градусниках, ЗУ, термостатах и других устройствах.
2. КОСВЕННОГО НАГРЕВА. В отличие от прошлого типа здесь нагрев происходит из-за элементов, находящихся в непосредственной близости от резистора. Узлы никак не взаимосвязаны. При таком подходе сопротивление полупроводника обуславливается изменением тока, который проходит через близлежащий элементы. Терморезисторы, работающие на косвенном принципе, нашли применение в мультиметрах (комбинированных приборах).

Варианты неисправностей в кинескопах

Если при первом включении изображение искажено или наблюдается рябь и полосы, то с высокой долей вероятности виновен позистор. Как проверить мультиметром элемент в цепи? На холодной схеме это сделать легче, ведь сопротивление позистора минимальное.

Часто пайка контактов просто отваливается от длительной работы. Позистор относится к элементам схемы, которые постоянно работают в нагретом состоянии. Омметром проверяют соединение маски экрана с выводом второй ножки позистора. Если оно минимальное, это говорит о надежном соединении. Возможно, элемент не срабатывает на отсечку.

Если позистор неисправен и закорочен, то при первом включении перегорает предохранитель блока питания. При условии что это происходит без видимого короткого замыкания в цепи, проверить неисправность можно совсем отключив маску экрана и позистор.

Позисторы (PTC резисторы) как вид терморезисторов

Для электроники температура является одним из факторов, требующих постоянного контроля, так как ненормальный нагрев свидетельствует об изменении параметров тока, о небезопасных явлениях (перегрев вплоть до выгорания).

На платах приборов самыми элементарными стандартными элементами, радиодеталями, которые измеряют t°, контролируя ее значения и предохраняя схему, являются терморезисторы. Детали реагируют особым образом: их сопротивление (R) при различной температуре меняется, соответственно, происходит пропускание или непропускание токов определенной мощности, так реализуется защита микросхемы, устройств.

Термические резисторы (ТР) — это полупроводниковые электронные детали из сплавов с высоким термокоэффициентом трансформации.

Что такое терморезистор, общие положения

Терморезистор — полупроводниковый элемент с меняющимися характеристиками (по сопротивлению) в зависимости от температуры. Изделие изобрели в 1930 году, а его создателем считается известный ученый Самуэль Рубен.

С момента появления терморезистор получил широкое распространение в радиоэлектронике и успешно применяется во многих смежных сферах.

Деталь изготавливается с применением материалов, имеющих высокий температурный коэффициент (ТК). В основе лежат специальные полупроводники, по характеристикам превосходящие наиболее чистые металлы и их сплавы.

При получении главного резистивного элемента применяются оксиды некоторых металлов, галогениды и халькогениды. Для изготовления используется медь, никель, марганец, кобальт, германий, кремний и другие вещества.

В процессе производства полупроводнику придется разная форма. В продаже можно найти терморезисторы в виде тонких трубок, крупных шайб, тонких пластинок или небольших круглых элементов.  Некоторые детали имеют габариты, исчисляемые несколькими микронами.

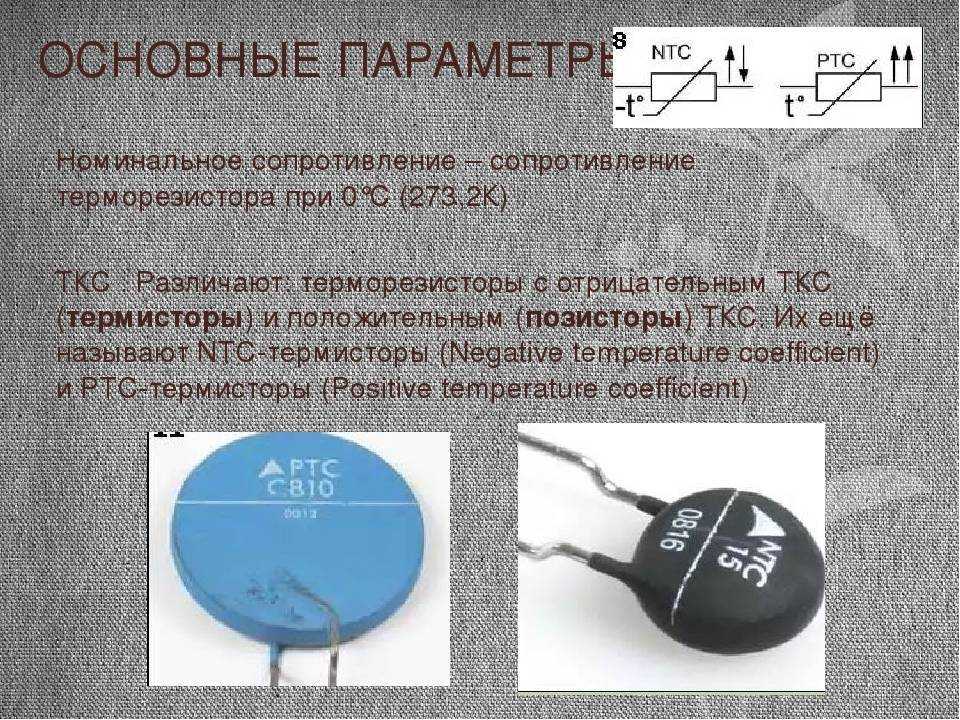

Основные виды терморезисторов — термисторы и позисторы (с отрицательным и положительным ТКС (температурный коэффициент сопротивления) соответственно. В термисторах с ростом температуры сопротивление падает, а позисторах, наоборот, увеличивается.

Где находится на схеме

Отображение терморезистора на схеме может различаться. Изделие легко найти по обозначениям t и t0. Внешне оно отражается как сопротивление, через которое проходит полоска по диагонали с «подставкой» под t0 снизу. Главные обозначения — R1, TH1 или RK1.

Если возникают сомнения в сфере применения, терморезистор можно нагреть и посмотреть на его поведение. Если сопротивление будет меняться, это нужный элемент.

Терморезисторы используются почти везде — в плате зарядного устройства, в автомобильных усилителях, блоках питания ПК, в Li-Ion аккумуляторах и других устройства. Найти их на схеме не трудно.

NTC

Основные сведения

Сопротивление NTC-терморезисторов уменьшается при нагреве, их ТКС отрицательный. Зависимость сопротивления от температуры изображена на графике ниже.

Здесь вы можете убедиться, что при нагреве сопротивление NTC-терморезистора уменьшается.

Такие термисторы изготавливают из полупроводников. Принцип действия заключается в том, что с ростом температуры увеличивается концентрация носителей зарядов, электроны переходят в зону проводимости. Кроме полупроводников используются оксиды переходных металлов.

Обратите внимание на такой параметр как бета-коэффициент. Учитывается при использовании терморезистора для измерения температуры, для усреднения графика сопротивления от температуры и проведения расчетов с помощью микроконтроллеров. Бета-уравнение для приближения кривой изменения сопротивления термистора вы видите ниже

Бета-уравнение для приближения кривой изменения сопротивления термистора вы видите ниже.

Интересно: в большинстве случаев термисторы используют в диапазоне температур 25-200 градусов Цельсия. Соответственно могут использоваться для измерений в этих диапазонах, в то время как термопары работают и при 600 градусах Цельсия.

Где используется

Терморезисторы с отрицательным ТКС часто используют для ограничения пусковых токов электродвигателей, пусковых реле, для защиты от перегрева литиевых аккумуляторов и в блоках питания для уменьшения зарядных токов входного фильтра (емкостного).

На схеме выше приведен пример использования термистора в блоке питания. Такое применение называется прямым нагревом (когда элемент сам разогревается при протекании тока через него). На плате блока питания NTC-резистор выглядит следующим образом.

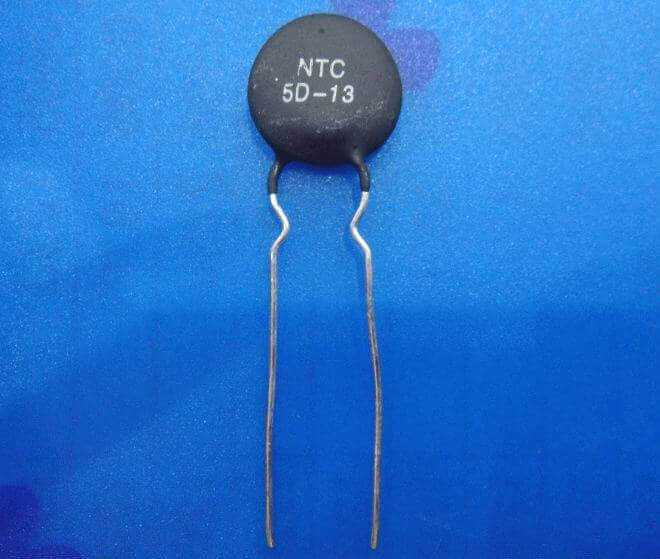

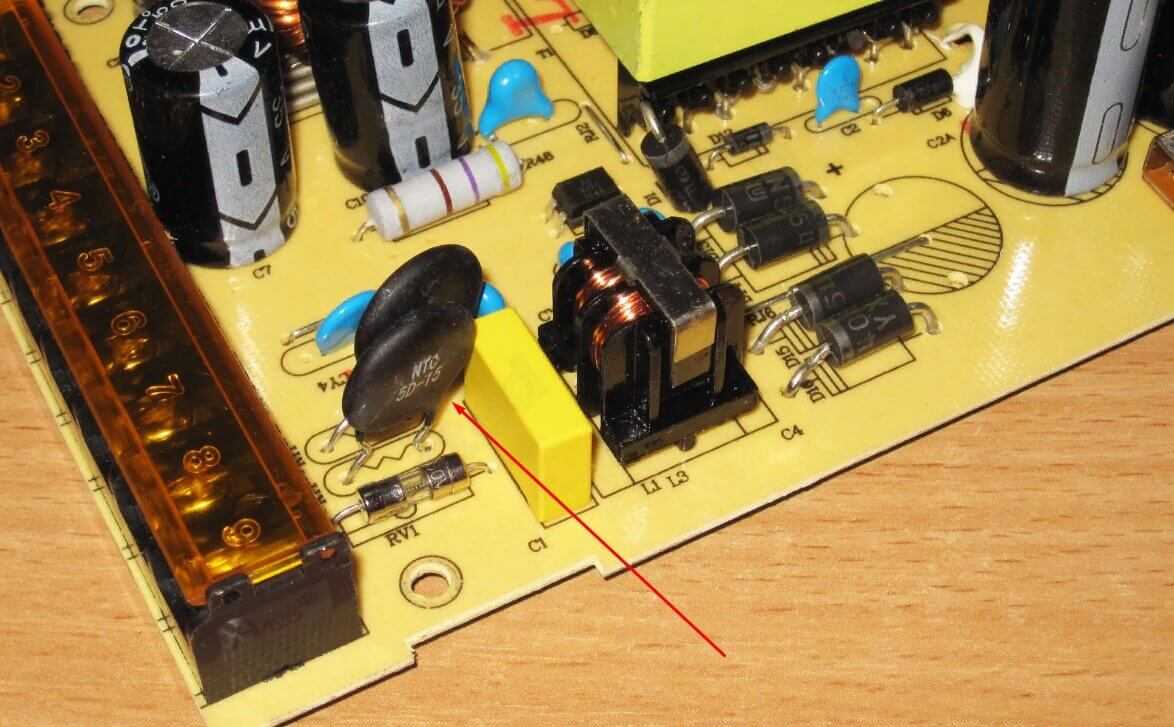

На рисунке ниже вы видите, как выглядит NTC-терморезистор. Он может отличаться размерам, формой, а реже и цветом, самый распространенный – это зелёный, синий и черный.

Ограничение пускового тока электродвигателей с помощью NTC-термистора получило широкое распространение в бытовой технике благодаря простоте реализации. Известно, что при пуске двигателя он может потреблять ток в разы и десятки раз превышающий его номинальное потребление, особенно если двигатель пускается не в холостую, а под нагрузкой.

Принцип работы такой схемы:

Когда термистор холодный его сопротивление велико, мы включаем двигатель и ток в цепи ограничивается активным сопротивлением термистора. Постепенно происходит разогрев этого элемента и его сопротивление падает, а двигатель выходит на рабочий режим. Термистор подбирается таким образом, чтобы в горячем состоянии сопротивление было приближено к нулю. На фото ниже вы видите сгоревший терморезистор на плате мясорубки Zelmer, где и используется такое решение.

Недостаток этой конструкции состоит в том, что при повторном пуске, когда термистор еще не остыл – ограничения тока не происходит.

Есть не совсем привычное любительское применение терморезистора для защиты ламп накаливания. На схеме ниже изображен вариант ограничения всплеска тока при включении таких лампочек.

Если терморезистор используется для измерения температуры – такой режим работы называют косвенным нагревом, т.е. он нагревается от внешнего источника тепла.

Интересно: у терморезисторов нет полярности, так что их можно использовать как в цепях постоянного, так и переменного тока не опасаясь переполюсовки.

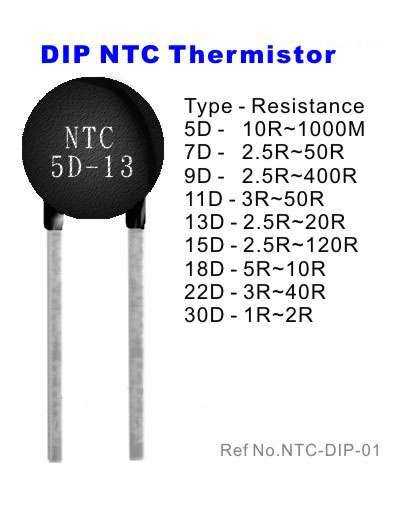

Маркировка

Терморезисторы могут маркироваться как буквенным способом, так и содержать цветовую маркировку в виде кругов, колец или полос. При этом различают множество способов буквенной маркировки – это зависит от производителя и типа конкретного элемента. Один из вариантов:

На практике, если он применяется для ограничения пускового тока чаще всего встречаются дисковые термисторы, которые маркируются так:

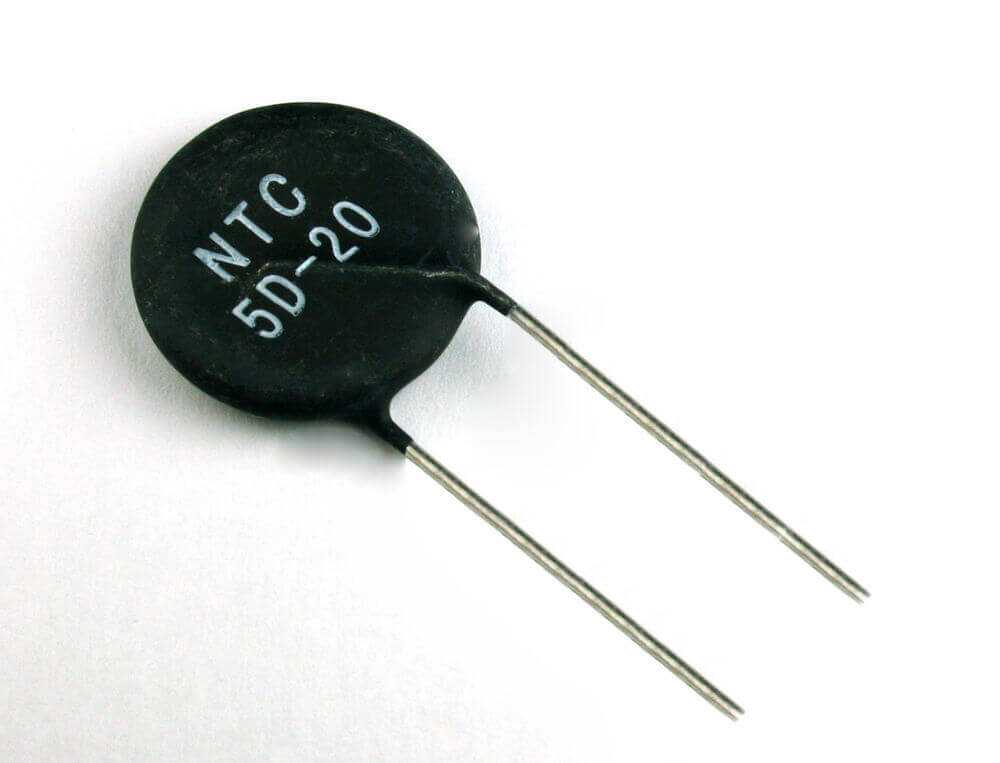

5D-20

Где первая цифра обозначает сопротивление при 25 градусах Цельсия – 5 Ом, а «20» — диаметр, чем он больше – тем большую мощность он может рассеять. Пример такого вы видите на рисунке ниже:

Для расшифровки цветовой маркировки можно воспользоваться таблицей, изображенной ниже.

Из-за обилия вариантов маркировки можно ошибиться в расшифровке, поэтому для точности расшифровки лучше искать техническую документацию к конкретному компоненту на сайте производителя.

Резистивные датчики температуры (RTD)

Резистивные датчики температуры, также известные как резистивные термометры, являются, пожалуй, самыми простыми для понимания датчиками температуры. RTD похожи на термисторы, поскольку их сопротивление изменяется с изменением температуры. Однако вместо использования специального материала, чувствительного к изменениям температуры (как в термисторах), RTD используют катушку из проволоки, накрученную вокруг сердечника из керамики или стекла.

Провод в RTD выполнен из чистого материала, как правило, из платины, никеля или меди, и этот материал обладает точной зависимостью сопротивления от температуры, которая используется для определения измеряемой температуры.

Назначение

Если есть в названии этой радиодетали термин «термо» логично предположить, что его назначение необходимо в тех сферах электроники, которые зависимы от температурных режимов:

• технологические процессы;
• установки для передачи информации;
• в высокоточном оборудовании.

Это основные области применения, где очень нужны такие детали.

Наибольшее применение  типовых терморезисторов нашлось для лимитирования пусковых токов, при запуске различного оборудования.

Как один из примеров можно привести процесс при запуске разного рода аппаратов. Когда подается напряжение к блоку питания, конденсатор моментально начинает набирать емкость, что ведет за собой повышению токовых нагрузок. Если этот процесс не контролировать, возрастает риск повреждения диодного моста.

Функции термодатчика

Выполняет термостат теплого пола с датчиком такие задачи, как:

• включение и выключение системы;
• поддержание установленной температуры;
• экономия энергоресурсов благодаря оптимальной работе системы;
• контролирование подачи электричества.

Потребление электроэнергии теплого пола составляет половину его мощности. Если установлен программируемый терморегулятор, который позволяет задать снижение температуры в любое время суток, то расход может быть еще ниже.

Устанавливать термостат для теплого пола не обязательно, но все же желательно это сделать. В противном случае будет отсутствовать возможность регулировать максимальную температуру нагрева пола. К тому же отсутствие терморегулятора снимает гарантию изготовителя.

Полы из линолеума, ковролина, ламината нельзя нагревать выше 30°С, иначе материал быстро придет в негодность и может начать выделять токсичные химические вещества.

Как проверить с помощью мультиметра

Важный вопрос при эксплуатации термисторов — знание принципов их проверки. При оценке исправности нужно понимать, что термисторы бывают двух видов — с положительными и отрицательным температурным коэффициентом (об этом упоминалось выше). Следовательно, сопротивление детали снижается или уменьшается с ростом температуры.

С учетом этого факта для проверки термистора потребуется всего два элемента — паяльник для нагрева и мультиметр.

Алгоритм действий:

1. Перевод прибора в режим замера сопротивления.
2. Подключение щупов к клеммам терморезистора (расположение не имеет значения).
3. Фиксация сопротивления на бумаге и поднесение нагретого паяльника к детали.
4. Контроль сопротивления (оно растет или падает в зависимости от вида терморезистора).
5. Если сопротивление снижается или увеличивается, полупроводник работает правильно.

Для примера можно использовать термистор NTC типа MF 72. В нормальном режиме он показывает сопротивление 6,9 Ом при обычной температуре.

После поднесения паяльника к изделию ситуация изменилась — сопротивление пошло в сторону снижения и остановилось на уровне двух Ом. По этой проверке можно сделать вывод, что терморезистор исправен.

Если сопротивление меняется резко или вообще не двигается, можно говорить о выходе детали из строя.

Стоит учесть, что такая проверка очень грубая. Для точного контроля нужно проверить температуру и сопротивление термистора, а после сравнить данные с официальными параметрами.

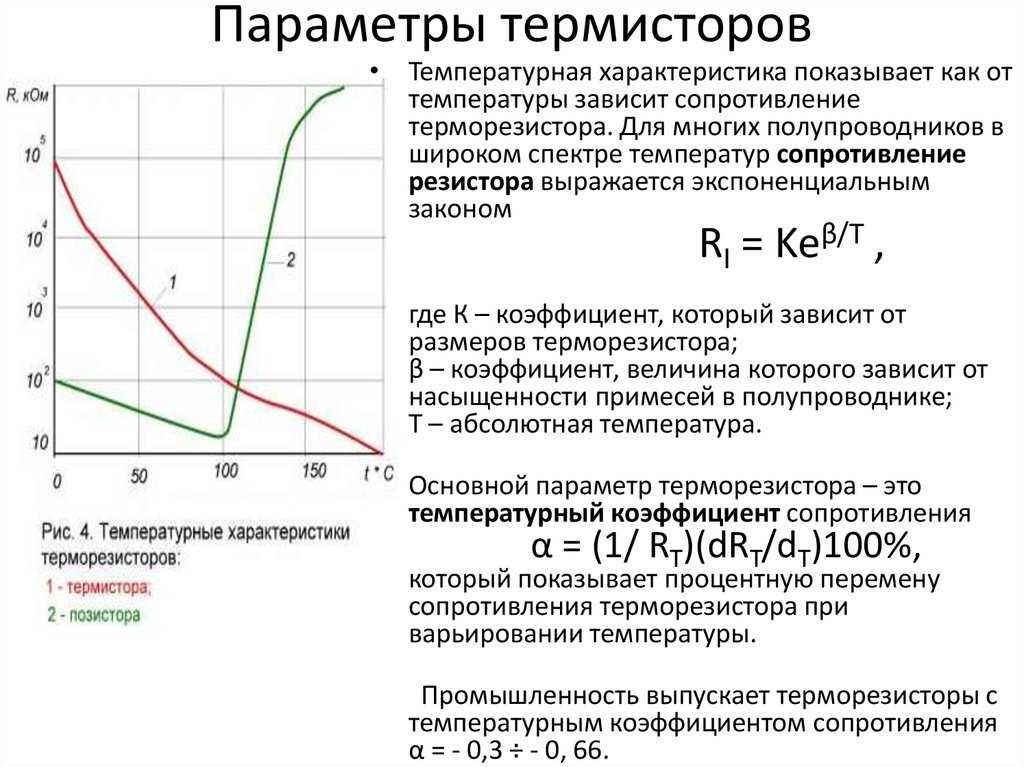

Зависимость сопротивления и температуры

Сопротивление идеальных полупроводников (количество дырок и носителей заряда одинаково) в зависимости от температуры может быть представлено следующей формулой

R(T) = A exp(b/T)

где A, b – постоянные, зависящие от свойств материала и геометрических размеров.

Однако, сложная композиция и неидеальное распределение зарядов в термисторном полупроводнике не позволяет напрямую использовать теоретическую зависимость и требует эмпирического подхода. Для NTC термисторов используется аппроксимационная зависимость Стейнхарта и Харта

1/T = a+b(lnR)+c(lnR)3

где T – температура в К;

R – сопротивление в Ом;

a,b,c – константы термистора, определенные при градуировке в трех температурных точках, отстоящих друг от друга не менее, чем на 10 С.

Стеклянный термистор.

Типичный 10 кОм-ый термистор имеет коэффициенты в диапазоне 0-100 С близкие к следующим значениям:

• a = 1,03 10-3
• b = 2,93 10-4
• c = 1,57 10-7

Дисковые термисторы могут быть взаимозаменяемыми, т.е. все датчики определенного типа будут иметь одну и ту же характеристику в пределах установленного производителем допуска. Лучший возможный допуск, как правило, ±0,05 С в диапазоне от 0 до 70 С. Бусинковые термисторы не взаимозаменяемы и требуют индивидуальной градуировки.

Градуировка термисторов может осуществляться в жидкостных термостатах. Необходимо герметизировать термисторы, погрузив их в стеклянные пробирки. Обычно для градуировки и вычисления констант проводится сличение термистора с образцовым платиновым термометром.

В диапазоне от 0 до 100 С сличение проводится в точках с интервалом 20 С. Погрешность интерполяции обычно не превышает 1 –5 мК при использовании модифицированного уравнения Стейнхарта и Харта:

1/T = a+b(lnR)+c(lnR)2 + d(lnR)3

Могут также использоваться реперные точки: тройная точка воды (0,01 С), точка плавления галлия (29,7646 С), точки фазовых переходов эвтектик и органических материалов.

Для градуировки нескольких термисторов они могут быть соединены последовательно, так чтобы через них проходил одинаковый ток

При градуировке и использовании термисторов важно учитывать эффект нагрева измерительным током. Для 10 кОм – ого термистора рекомендуется выбирать токи от 10 мкА (погрешность 0,1 мК), до 100 мкА (погрешность 10 мК). Для начала определимся с таким типом радиодеталей, как термисторы (или, как их еще называют – терморезисторы)

Они представляют собой полупроводниковый элемент, у которого меняется сопротивление в зависимости от температуры. Эта зависимость может быть:

Для начала определимся с таким типом радиодеталей, как термисторы (или, как их еще называют – терморезисторы). Они представляют собой полупроводниковый элемент, у которого меняется сопротивление в зависимости от температуры. Эта зависимость может быть:

1. Прямой(чем больше температура, тем выше сопротивление) – это тип PTC (от англ. Positive Temperature Coefficient, то есть позитивный/положительный температурный коэффициент). Альтернативное название “позисторы”.
2. Обратной(сопротивление увеличивается при уменьшении температуры и наоборот) – это тип NTC (от англ. Negative Temperature Coefficient, то есть негативный/отрицательный температурный коэффициент).

Терморезисторы часто разделят по диапазонам рабочих температур:

• Низкотемпературные (ниже 170 К);
• Среднетемпературные (170-510 К);
• Высокотемпературные (свыше 510 К).

Обозначение термистора указано на рисунке ниже.

Устройство термистора.

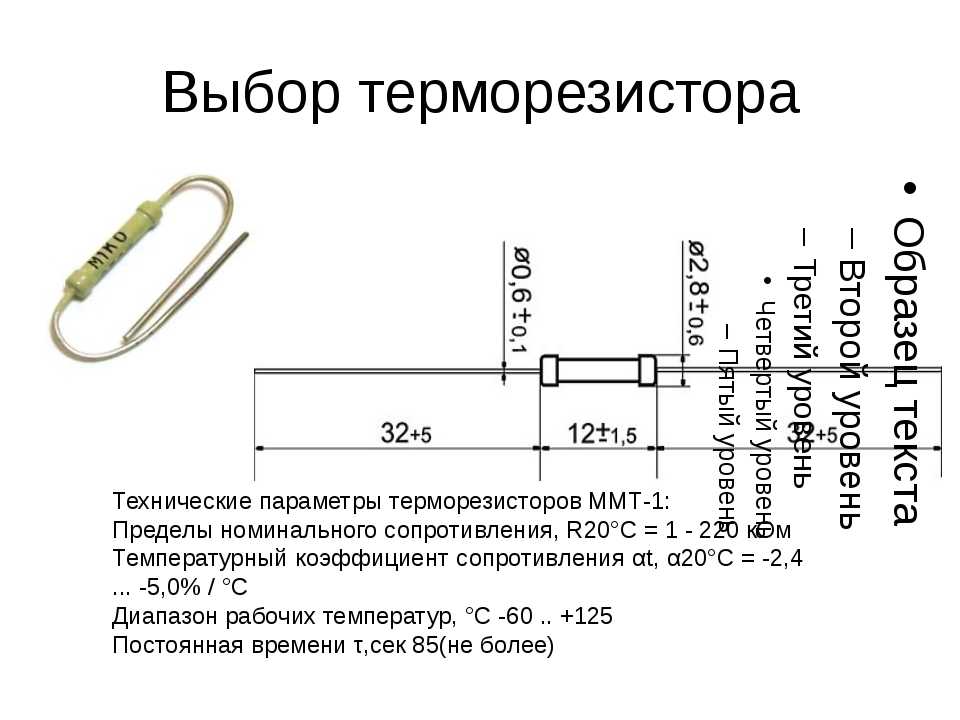

Главные параметры терморезисторов

При выборе детали важно ориентироваться на ее показатели и характеристики, меняющиеся в зависимости от типа, производителя, исходного материала и других показателей. При выборе изделия нужно выяснить главные параметры и определить, подходят они для решения поставленной задачи или нет. При выборе изделия нужно выяснить главные параметры и определить, подходят они для решения поставленной задачи или нет

При выборе изделия нужно выяснить главные параметры и определить, подходят они для решения поставленной задачи или нет.

Параметры терморезисторов:

1. ГАБАРИТЫ. При покупке нужно быть уверенным, что деталь подходит по размеру и поместится на плате (в схеме).
2. СОПРОТИВЛЕНИЯ RT и RT. Параметры измеряются в Омах и указываются применительно к текущей температуре в градусах Цельсия или Кельвинах. Если деталь рассчитана на работу при температурах от -100 до +200 градусов Цельсия, температурный режим для окружающей среды принимается на уровне 20-25 градусов Цельсия.
3. ПОСТОЯННАЯ ВРЕМЕНИ Τ (СЕК). Параметр отражает тепловую инерционность. При расчете учитывается время, которое необходимо для изменения температуры термического резистора на 63% от разницы t детали и окружающего воздуха. В большинстве случаев этот параметр принимается равным 100 градусов Цельсия.
4. ТКС (в % на один градус Цельсия). Как правило, этот показатель прописывается для той же температуры t, что и холодное сопротивление. В такой ситуации при обозначении используются другие цифры — at.
5. Мощность рассеивания Pmax (предельно допустимый параметр), Вт. По этому показателю можно судить о пределе, до достижения которого в полупроводнике не происходит необратимых изменений (параметры остаются прежними). При этом превышение температуры tmax при достижении Pmax исключено.
6. Температура tmax — максимально допустимый параметр, при котором характеристики терморезистора длительное время остаются без изменений (на установленном производителем уровне).
7. Коэффициент энергетической чувствительности (измеряется в Вт/проценты*R). Обозначение — G. Показатель отражает мощность, которую необходимо рассеять на детали для снижения параметра R на один процент.
8. Коэффициент рассевания (измеряется в Вт на один градус Цельсия). Условное обозначение — H. Параметр отражает мощность, которая рассеивается на термическом резисторе при разнице в температурных режимах детали и окружающего воздуха на один градус.

Рассмотренные выше коэффициенты (G и H) зависят от характеристик применяемого полупроводника и особенностей обмена тепла между изделием и окружающей его средой. Параметры связаны друг с другом через специальную формулу — G=H/100а.

1. Теплоемкость (измеряется в Джоулях на один градус Цельсия). Условное обозначение — C. Показатель отражает объем тепла (энергии), необходимой для нагрева терморезистора на один градус.

Некоторые рассмотренные параметры связаны друг с другом. В частности, постоянная времени τ равна отношению между теплоемкостью и коэффициентом рассеивания.

При покупке позитрона, кроме указанных выше параметров, нужно учесть интервал позитивного температурного сопротивления и кратность изменения R в секторе положительного ТКС.

Инструкция по подключению в щитке

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор

положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

вход на стабилизатор

выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

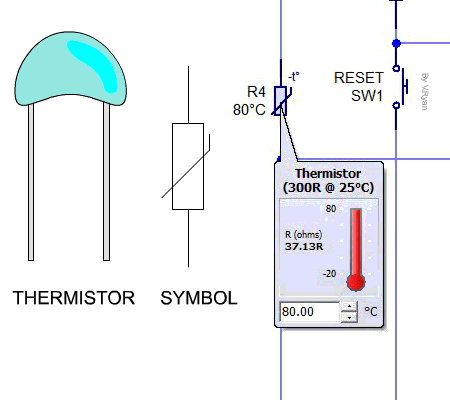

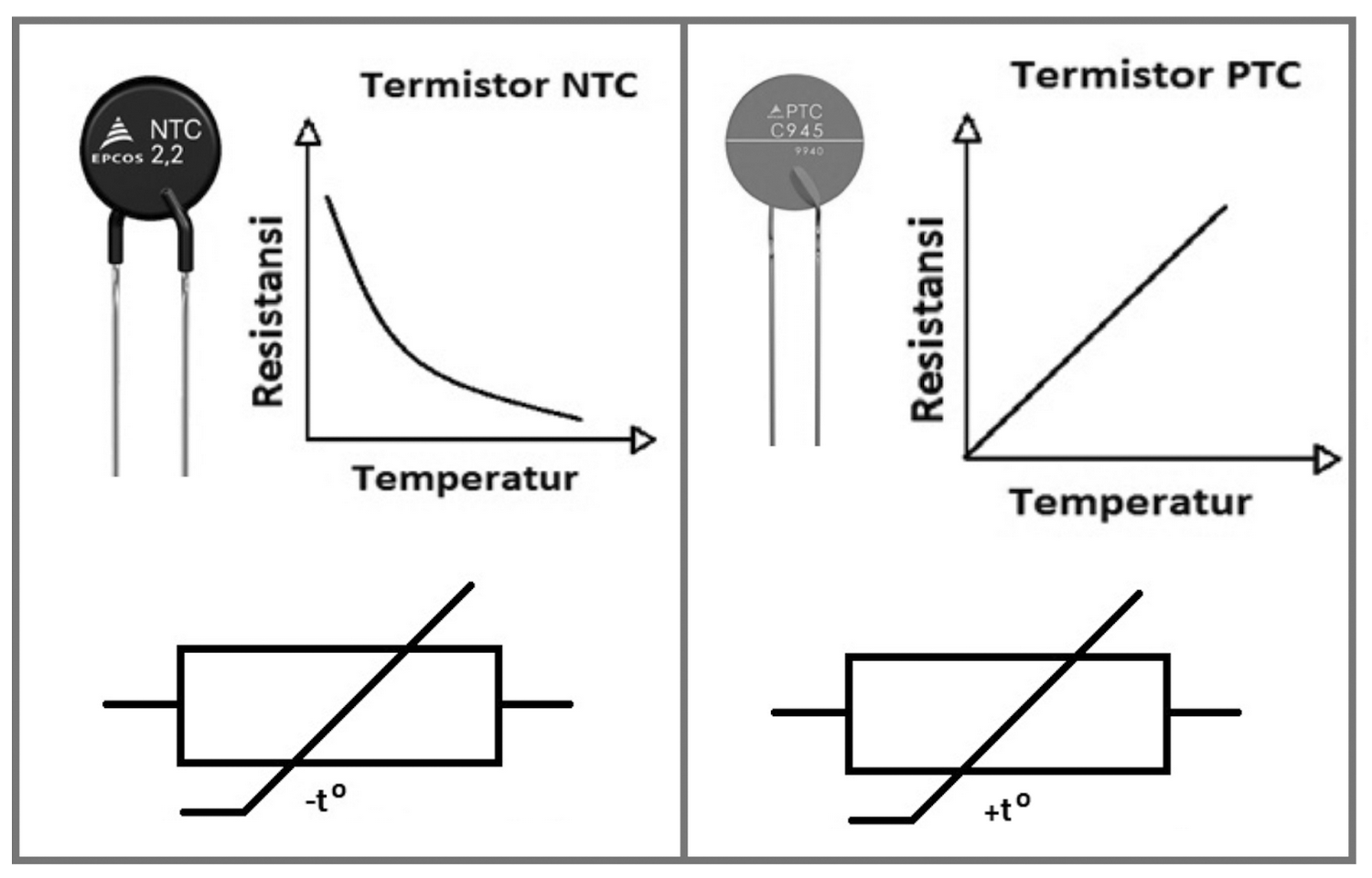

Условно-графическое обозначение

На схемах УГО термистора могут незначительно отличаться, но главный признак термосопротивления – символ t рядом с прямоугольником, символизирующим резистор. Без этого символа не определить, от чего зависит сопротивление – схожее УГО имеют, например, варисторы (сопротивление определяется приложенным напряжением) и другие элементы.

Иногда на УГО наносят дополнительное обозначение, определяющее категорию терморезистора:

• NTC для элементов с отрицательным ТКС;
• PTC для позисторов.

Эту характеристику иногда обозначают стрелками:

• однонаправленными для PTC;
• разнонаправленными для NTC.

Литерное обозначение может быть различным – R, RK, TH и т.п.

.4 Применение термисторов

Основным применением термисторов является измерение температуры.
Температура является важным параметрам для функционирования различной техники,
как бытовой так и промышленного назначения. Так же значение температуры имеет
большое влияние на протекания различных процессов, особенно в химической промышленности.
Для измерения используется различные датчики температуры, в зависимости от
условий измерений, в том числе и терморезистивные датчики.

Термисторы являются пассивными элементами электрической цепи, величина
сопротивления которых зависит от температуры. Поэтому для измерения температуры
можно обратится к любому известному методу измерения величины сопротивления.

Однако высокий коэффициент сопротивления и его нелинейная зависимость от
температуры вносят некоторую специфику в расчет измерительной схемы (рис. 5).

В качестве примера, термисторы можно встретить в любой технике, где имеет
место гидравлическая система, т.к. важным параметром жидкости в любой
гидравлической системе является температура. Некоторые типы проходческих
комбайнов имеют в составе датчика контроля масла терморезистор для контроля
температуры. Во многих насосных станция так же установлены терморезисторы для
контроля температуры рабочей жидкости. Так же терморезисторы применяются во
многих электродвигателях для их защиты от перегрева обмотки и во многих других
устройствах.

а, б — цепь Rт,R; в — патенциометрическая; г —
мостоавя.

Терморезисторы могут быть использованы не только как датчики температуры,
но и как индикаторы уровня, датчики для измерения давления, излучения, скорости
потоков и др. Однако такое применение терморезисторов встречается реже.

Заключение

В настоящее время терморезистивные датчики используются практически во
всех областях деятельности человека. Они установлены в микроволновых печах,
холодильниках, кондиционерах, мобильных телефонах, автомобилях, телевизорах и
во многих других электронных устройствах, которыми человек пользуется каждый
день.

Так же этот вид датчиков активно используется в области автоматизации в
промышленности для дистанционного контроля не только температуры, но и многих
других параметров. А устойчивость к механическим повреждениям и способность
терморезистивных датчиков работать в экстремальных для человека климатических
условиях, позволила осуществлять контроль над процессами без непосредственного
присутствия человека вблизи этих процессов.

Резюмируя, можно сказать, что благодаря своим преимуществам, таким как:
простота конструкции, относительно маленькие размеры, способность работать в
различных климатических условиях при значительных механических нагрузках и др.,
терморезистивные датчики нашли свое применение во многих областях деятельности
человека, как повседневных, так и промышленного масштаба.

Список
литературы

1. Зайцев
Ю.В. Полупроводниковые резисторы. — М.: Энергия, 1969. — 26 с.

. Шашков
А.Г., Касперович А.С. Динамические свойства цепей с термисторами. — М.:
Госэнергоиздат, 1962. — 210 с.

. Мэклин Э.Д
. Терморезисторы: пер. с англ. / Под общей редакцией К.И.
Мартюшева. — М.: Радио и связь, 1983. — 207 с.

.
Терморезистивные датчики. // datchikisensor.narod.ru:
датчики и сенсоры он-лайн журнал. — URL:
http://datchikisensor.narod.ru/0128.html (дата обращения: 21.11.2015).

. Датчики
температуры. //.devicesearch.ru поиск контрольно
измерительных приборов и датчиков. — URL:
http://www.devicesearch.ru/article/datchiki-temperatury (дата обращения:
21.11.2015).
