Герметизация кабельных вводов: нормы и способы

Технические особенности ввода через фасад дома

Как уже отмечалось, кабель в квартиру или другое жилое здание для подключения бытовых электрических нагрузок можно выполнить из траншеи через фасад. Если дом построен из деревянного материала, то он прокладывается в трубе до самого распределительного щитка.

Также необходимо соблюдать следующие технические требования:

1. начало ввода должно быть на расстоянии 600 мм от начала отмастки;
2. окончание гильзы должно располагаться непосредственно в помещении;
3. уклон трубы должен быть 0,5˚.

Нарушение перечисленных норм обустройства кабельного ввода в жилое помещение в конечном итоге может привести к негативным последствиям. Самым страшным результатом отклонения от данных норм является пожар, угрожающий жизни и здоровью жильцов дома.

Требования к защите кабельных линий

Существуют определенные требования к защите кабельных линий, при этом особенное внимание уделяется КЛ, проложенным в земле. Рассмотрим подробнее основные моменты требований из СНиП 3.05.06–85, ПУЭ (Правила Устройства Электроустановок) и ГОСТ Р 50571.5.52–2011.

ПУЭ (п. 2.3.15)

Кабельные линии должны выполняться так, чтобы в процессе монтажа и эксплуатации было исключено возникновение в них опасных механических напряжений и повреждений, для чего:

• кабели должны быть уложены с запасом по длине, достаточным для компенсации возможных смещений почвы и температурных деформаций самих кабелей и конструкций, по которым они проложены; укладывать запас кабеля в виде колец (витков) запрещается;
• кабели, проложенные горизонтально по конструкциям, стенам, перекрытиям и т. п., должны быть жестко закреплены в конечных точках, непосредственно у концевых заделок, с обеих сторон изгибов и у соединительных и стопорных муфт;
• кабели, проложенные вертикально по конструкциям и стенам, должны быть закреплены так, чтобы была предотвращена деформация оболочек и не нарушались соединения жил в муфтах под действием собственного веса кабелей;
• конструкции, на которые укладываются небронированные кабели, должны быть выполнены таким образом, чтобы была исключена возможность механического повреждения оболочек кабелей; в местах жесткого крепления оболочки этих кабелей должны быть предохранены от механических повреждений и коррозии при помощи эластичных прокладок;
• кабели (в том числе бронированные), расположенные в местах, где возможны механические повреждения (передвижение автотранспорта, механизмов и грузов, доступность для посторонних лиц), должны быть защищены по высоте на 2 м от уровня пола или земли и на 0,3 м в земле;
• при прокладке кабелей рядом с другими кабелями, находящимися в эксплуатации, должны быть приняты меры для предотвращения повреждения последних;
• кабели должны прокладываться на расстоянии от нагретых поверхностей, предотвращающем нагрев кабелей выше допустимого, при этом должна предусматриваться защита кабелей от прорыва горячих веществ в местах установки задвижек и фланцевых соединений.

СНиП 3.05.06–85 (п. 3.63)

Бронированные и небронированные кабели внутри помещений и снаружи в местах, где возможны механические повреждения (передвижение автотранспорта, грузов и механизмов, доступность для неквалифицированного персонала), должны быть защищены до безопасной высоты, но не менее 2 м от уровня земли или пола и на глубине 0,3 м в земле.

ГОСТ Р 50571.5.52–2011

В описании ГОСТ 50571 («Выбор и монтаж электрооборудования») указаны следующие требования к защите кабельных линий (обобщенно):

1. Монтаж кабельных линий нужно выполнять таким образом, чтобы минимизировать риск их повреждений из-за механических воздействий (ударов, сжатий, попадания инородных объектов и т. д.).
2. Дополнительная защита должна обеспечиваться за счет использования специальных труб, коробов, лотков и т. д.
3. Радиус изгиба изделия должен быть таким, чтобы в процессе затяжки кабелю не наносились повреждения.
4. Короба, трубы и кабели, прокладываемые в земле, должны обеспечиваться защитой от повреждений или должны прокладываться на такой глубине, где риск этих повреждений минимален.
5. Все короба и трубы, проложенные под землей, должны быть идентифицированы.

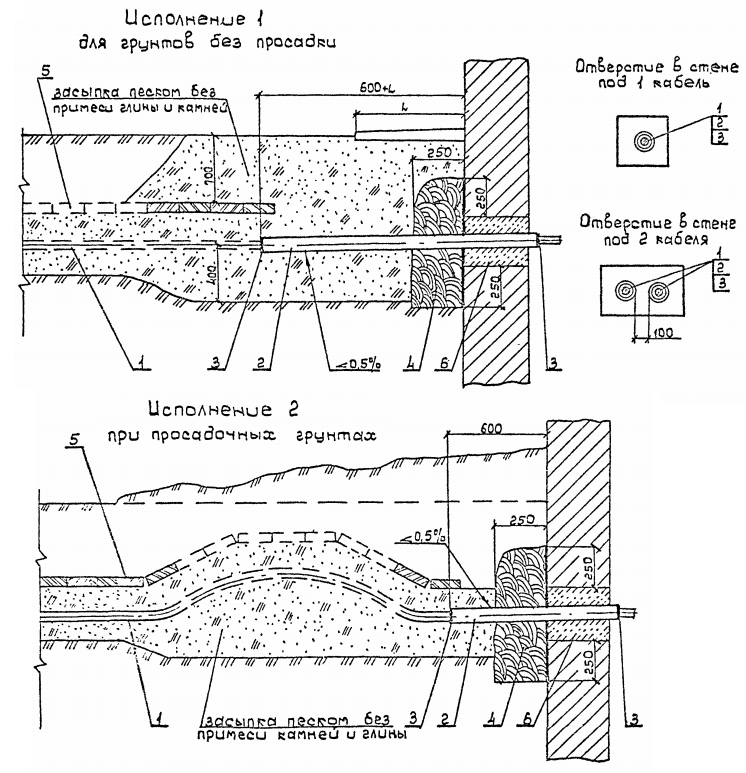

Ввод кабеля в здание из траншеи через конструкцию фундамента

Ввод кабеля для электрического питания дома можно выполнить двумя методами:

1. при наличии в здании подвального помещения кабельная линия прокладывается через специальное отверстие в фундаменте и подводится к вводному распределительному щиту, оборудованного прибором учета;

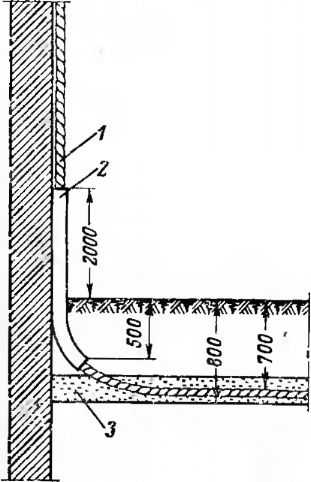

2. для ввода в дом без подвала кабель, вышедший из земли, крепится по конструкциям фасада до самого распределительного шкафа.

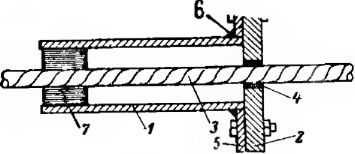

Первый метод предусматривает закладку специальной гильзы в подготовленное отверстие. Данный элемент обычно изготавливается из стальной трубы, диаметром на порядок больше от диаметра кабеля. Немаловажным требованием является толщина стенок такой гильзы. То есть, для этой цели выбирают толстостенную трубу. Таким образом, оборудуется ввод кабеля через стену в квартиру.

При этом необходимо соблюдать такие условия:

• проход в гильзе через стену начинается за 600 мм от отмастки стены, внутри здания труба должна выходить на 50 – 100 мм;
• уклон трубы со стороны улицы должен быть не больше 0,5˚;
• в земле вход кабеля в трубу уплотняется специальным не горючим материалом, в виде джутового шнура и глины;
• внутри здания кабельный ввод уплотняется муфтой;
• в случае монтажа кабеля в трубе до самого распределительного пункта, необходимо первый крепеж устанавливать на расстоянии 600 мм от места ввода.

Важно помнить, что при прокладке кабельного ввода в трубе внутри дома, для соединения участков требуется применять соединительные трубные муфты. Также следует использовать протяжные коробки для затягивания кабеля в трубу, если распределительный щит находится на большом расстоянии от ввода в здание

Испытание кабельных линий.

Смонтированные кабельные линии напряжением 6—10 кВ испытываются в объеме и по нормам, предусмотренным требованиями ПУЭ, ГОСТ и техническими условиями на кабельную продукцию: определение целостности жил и фазировка; испытание повышенным напряжением выпрямленного тока. Определение целостности жил и проверку совпадения фаз (фазировку без напряжения) производит монтажная организация до подключения кабелей к оборудованию и распределительным устройствам. Фазировка оформляется протоколом (приложение 14). После прозвонки выполняется маркировка жил кабелей.
Сдаточные испытания кабельных линий должны производиться при условиях: готовности потребителя к приему напряжения; подачи напряжения на кабельную линию не позже 48 ч с момента проведения испытаний. Кабельные линии 6—10 кВ испытываются монтажной организацией в присутствии заказчика. Величина испытательного напряжения для силовых кабелей с нормально и обеднение пропитанной бумажной изоляцией 6Uном, а Для кабелей с бумажной изоляцией, пропитанной нестекающей массой. 5Uном. Продолжительность испытания 10 мин. Если на крутонаклонных участках кабельной трассы проложены кабели с бумажной изоляцией, пропитанной нестекающей массой (марок ЦСБ, ЦАСБ и т. д.), то вся кабельная линия должна испытываются напряжением 5 Uном.
Кабель считается выдержавшим испытания, если не произошло пробоя, не было скользящих разрядов и толчков тока утечки или его нарастания после того, как он достиг установившегося значения. Испытания кабельных линий до 1 000 в производят мегомметром на напряжение 2 500 в. Кабель считается выдержавшим испытания, если не произошло пробоя и не было отмечено изменения величины сопротивления изоляции в конце испытания.

• Назад
• Вперед

Монтаж соединительных муфт и концевых заделок.

Для монтажа соединительных муфт необходимо произвести приемку котлована. Размеры котлована должны быть 2,5X1,5 м (рис. 35) для муфт на напряжение до 10 кВ. Непосредственно под муфтой для удобства монтажа выполняется углубление (приямок) глубиной 0,3—0,4 м, размером 0,4×0,7 м. Дно и стенки котлована хорошо утрамбовываются. •В плывуне, сыпучем или болотистом грунте стенки укрепляются досками. Рис. 34. Герметизация кабельного ввода при помощи гермокассеты. 1 металлическая труба; 2 прижимная планка гермокассеты; 3 кабель; 4 герметизирующая масса — герметик УТ-34); 5 основание гермокассеты,  6  — сварной шов; 7 — подмотка смоляной лентой. Рис. 35. Котлован для монтажа соединительной муфты на напряжение до 10 кВ.
I — котлован; 2 — приямок. При монтаже соединительных муфт кабель укладывается с запасом (0,5—0,7 м) с тем, чтобы после монтажа муфты кабель можно было расположить с некоторой слабиной и с запасом в виде «утки» в горизонтальной плоскости, а при наличии близрасположенных по обеим сторонам других кабелей — в вертикальной плоскости.
Такой же запас кабеля •необходимо Предусмотреть и при монтаже концевых заделок, причем запас кабеля должен оставаться на горизонтальном участке трассы перед вводом «кабеля в здание (рис. 36). При выводе из траншеи на стену сооружения кабель защищается от механических повреждений металлической трубой на высоте не менее 2 м (рис. 37).
К монтажу соединительных и концевых муфт всех видов на напряжение до 10 кВ допускаются электромонтеры, обученные в энергосистемах или на специальных курсах со сдачей экзамена квалификационной комиссии и имеющие соответствующее удостоверение. Контроль за соблюдением технологии монтажа муфт и заделок осуществляется соответствующим инженерно-техническим работником эксплуатирующей организации. Проверяется тип монтируемых соединительных муфт и концевых заделок, которые должны соответствовать проекту. При отсутствии указаний в проекте можно руководствоваться данными табл. 4 и 5. Рис. 36. Ввод кабеля в сооружение из траншеи. 1 — стальные трубы: 2 —запас кабеля;   Рис. 37. Вывод кабеля из траншеи на стену. 1  — кабель: 2 — стальная труба; а — подсыпка.
Материалы, применяемые для монтажа муфт и заделок, должны отвечать действующим для них ГОСТ или техническим условиям. Материалы, не имеющие заводских паспортов (сертификатов) и не прошедшие лабораторную проверку, при монтаже нельзя применять. Оконцевание и соединение алюминиевых и медных жил кабелей производится опрессовкой, пайкой и термитной сваркой.
Таблица 4 Выбор типа соединительных муфт для кабелей с бумажной изоляцией Все муфты и заделки должны быть надежно заземлены и промаркированы. Приемка всех соединительных муфт и концевых заделок оформляется журналом на разделку муфт (приложение 13).
Таблица 5 Выбор типа концевых муфт наружной установки для кабелей с бумажной изоляцией

Напряжение кабеля, кВ	Тип муфты	Указание по применению
1	Мачтовая КМ Эпоксидная КНЭ	Следует применять
6—10	Мачтовая КМ Концевая с вертикальными выводами КН Эпоксидная КНЭ Концевая однофазная КНО
20—35	Концевая однофазная КНО Концевая эпоксидная однофазная КНЭО	Допускается в опытно- промышленную эксплуатацию

Типы и классификация

Кабельный тестер

В основе классификации современных кабельных втулок лежат такие их характеристики, как материал изготовления, конструктивные особенности, предназначение.

В зависимости от материала изготовления, гермовводы бывают:

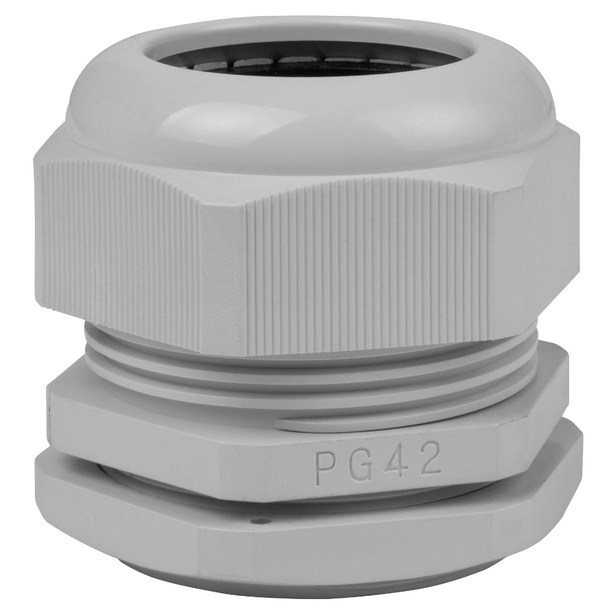

Пластиковые (маркируются английскими буквами PG либо MG) – изготавливаются из слаботлеющих негорючих полимерных материалов: полиамида или нейлона. Недорогие и обеспечивающие хорошую герметичность подключаемого электрооборудования они обладают при этом двумя существенными недостатками: при сильной затяжке резьбовая часть на корпусе втулки часто повреждается, в условиях наличия в воздухе взрыво,- или огнеопасных газовых смесей на корпусе и наружной гайке могут появиться трещины.

Пластиковый гермоввод

Металлические (маркируются английскими буквами PG-М либо MG-М) – данные кабельные втулки изготавливают из таких материалов, как нержавеющая сталь, латунь. Отличаются высокой прочностью, надежностью, широко применяются для подключения электрооборудования, эксплуатируемого в условиях большой концентрации в окружающем воздухе взрывоопасных газов и их смесей. По сравнению с аналогами из пластика, имеют один недостаток – достаточно высокую стоимость.

Металлический (нержавеющий) гермоввод

В зависимости от конструкции и сферы использования, гермовводы бывают:

• Общепромышленные – применяются для защиты места ввода кабеля от механических повреждений, герметизации подключаемого оборудования;
• Взрывозащищенные – защищают внешнюю среду, содержащую взрывоопасные газовые смеси, от искр и коротких замыканий, обеспечивают надежное заземление и фиксацию кабеля.

Важно! Недопустимо использование не обладающих высокой прочностью, герметичностью и надежностью общепромышленных гермовводов во взрывоопасных условиях

Основные параметры

Основным параметром является сечение зажимаемого кабеля. Существуют вводы под тонкий кабель (1-3мм), так и под кабель большого диаметра (до 70мм). Следующий важный параметр — степень защиты от проникновения (пыле-влагозащита). Бывает в интервале IP54 (без защиты от внешних воздействий) — IP68 (защита от струи воды на глубине до 1 метра). Из электромеханическких характеристик основные: выдерживаемая разность давлений, без потери герметичности (обычно до 5Бар) и диапазон рабочих температур (в зависимости от материала изготовления и типа гермоввода бывает от −60 до +100С)

Тип резьбы кабельного ввода:

• M — Метрическая резьбы, стандартно M12-M63 ( но есть серии с нестандартными размерами резьбы от M6 до M100
• PG — Дюймовая резьба, стандартно PG7 — PG48
• NPT — Трубная резьба, стандартно от 1/2’’ до 4«

Как герметизировать ввод кабеля — 7 эффективных способов

Одно из самых уязвимых мест любых коммуникаций это место ввода кабеля или провода в стене здания, в распределительное устройство, исполнительный механизм и т. п. На сегодняшний день существует множество вариантов защиты проходов кабеля от попадания влаги, наиболее эффективные из них мы постарались собрать для читателей сайта Сам Электрик в данной статье. Итак, разберемся сейчас, как может быть выполнена герметизация кабельных вводов в здание, шкаф ВРУ и т.д.

Какие существуют нормы и требования?

В нормативных документах ПУЭ 2.1.58 и СНиП 3.05.06-85 описаны предъявляемые требования к кабельным проходам:

Согласно выше перечисленным требованиям выясняется, что кабельный ввод в здании должен уметь задерживать воду, не поддерживать горение и препятствовать распространению огня. При всем этом иметь возможность произвести повторную замену кабеля или провода, в случае надобности.

Способы герметизации

Для герметизации ввода в частном доме или коттедже чаще всего используют противопожарную полиуретановую пену, равномерно распределяя ее в трубе вокруг кабеля. После затвердевания монтажную пену обрезают и частично трамбуют, вдавливая в трубу. Получившееся углубления штукатурят цементным раствором. Пример такого варианта герметизации кабельной линии предоставлен на фото ниже:

Также можно попробовать использовать дедовский метод: ветошь нарезанная тонкими лоскутами, жидкий цементный раствор и обильно им смоченный лоскут тряпки трамбуют деревянной палочкой в зазор между кабелем и трубой.

Еще один часто используемый способ — применение герметика, который заполняет неровности и пустоты между отверстием и закладной гильзой, как правило, из фиброцемента, металла либо пластика. Герметизация ввода кабеля по данной методике имеет преимущество в том, что герметик не затвердевает, благодаря чему вводное отверстие является пригодным для ремонта.

Помимо этого на рынке присутствуют специализированные профессиональные материалы для уплотнения и производства герметичных вводов. Для герметичного прохода в щитовой шкаф или исполнительный механизм чаше всего используют гермоввод кабельный — сальник PG, изображенный на фото ниже:

Большая номенклатура моделей и различных размеров делают данное решение простым и универсальным. Разборная конструкция кабельного гермоввода позволяет установить его в совершенно разных и удобных для обслуживания местах. При этом наличие резинового уплотнителя и правильно подобранного размера кабеля и гермоввода позволит добиться высоких показателей герметичности, степень защиты IP54-IP68.

Следует дополнительно отметить такой способ герметизации кабельного ввода, как применение уплотнителя, который бетонируется в опалубке, и системной крышки. С виду такой способ защиты выглядит следующим образом:

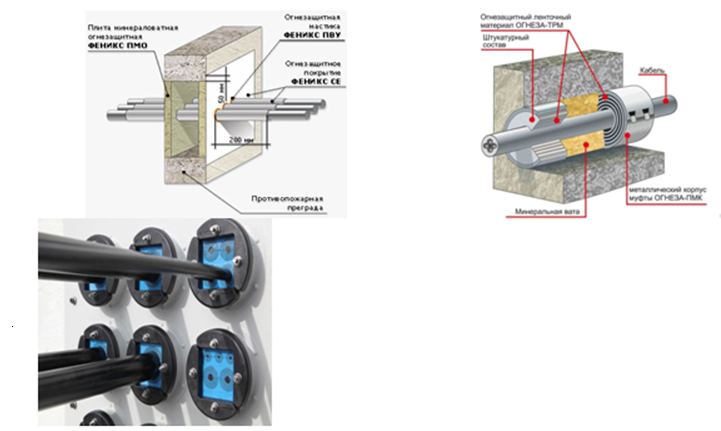

Существуют также специализированные уплотнители, позволяющий выполнить надежную герметизацию ввода кабеля посредством термоусадки, надувных проходов, перчаток и т.д. Все эти приспособления, как правило, являются импортными, поэтому стоимость такого способа защиты является достаточно высокой. В этом случае рациональнее рассмотреть простые, но эффективные и проверенные временем варианты.

На видео ниже наглядно показываются несколько методов, как можно герметизировать место введение кабельной линии в здание либо колодец:

Вот мы и рассмотрели способы герметизации кабельных вводов. Как вы видите, существуют достаточно множество действенных вариантов защиты уязвимого места от попадания влаги. Надеемся, предоставленная информация была для вас полезной и интересной! Если возникнут вопросы, вы всегда можете электрику!

Рекомендуем также прочитать:

samelectrik.ru

Средства защиты кабельной системы от Энерготек

Компания Энерготэк предлагает профессиональные системы защиты кабельных линий от повреждений под брендами ПротекторЛайн и ПротекторФлекс. Наша продукция подходит для строительства как низковольтных (до 1 кВ), так и высоковольтных (до 500 кВ) кабельных линий.

Преимущества системы

• комплексный подход: полный ассортимент продукции, необходимый для строительства современной кабельной трассы;
• высокая механическая прочность изделий;
• полная герметичность системы;
• высокая степень защиты от пыли и влаги (IP68);
• пожарная безопасность;
• электробезопасность;
• стойкость к щелочи, кислотам, солям, коррозии, УФ;
• удобство монтажа;
• возможность формирования кабельной линии любой геометрии (за счет наличия различных типов изделий и необходимых для создания соединений комплектующих);
• экономичность.

В состав комплексной системы защиты кабельных сетей входят:

• Полимерные термостойкие трубы для защиты кабельных линий от механических повреждений при их прокладке в грунте: гладкостенные, спиральные, гофрированные, гибкие и т. д. Отдельного внимания заслуживают токопоисковые трубы ПротекторФлекс ОМП, которые позволяют обнаружить место повреждения кабеля во время приемо-сдаточных работ.

• Комплектующие для труб для защиты мест соединений кабельных линий: заглушки, муфты, уплотнители, вводы, переходы, кластеры и адаптеры. Данные изделия применяются для герметизации мест соединений, удобного ввода кабеля в трубы и беспрепятственного его извлечения для проведения ремонтных работ или замены.

• Полимерные лотки для защиты кабельных трасс: сплошные, перфорированные, лестничного типа.

• Комплектующие и опорные конструкции для кабельных лотков.

• Узлы транспозиции — оптимальное решение для защиты кабельной канализации: кабельные колодцы, коробки транспозиции и заземления.

Все вышеперечисленные решения доказали свою эффективность на практике и обеспечивают надежную защиту кабельных линий от любых повреждений.

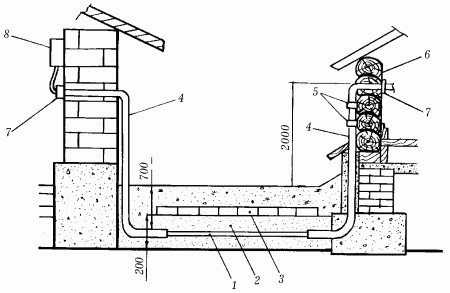

Ввод питающего кабеля в дом из траншеи по фасадной стене дома

Ввести питающий кабель из траншеи в дом можно по фасаду дома. Если дом деревянный, то вводить питающий кабель нужно обязательно в трубе. Начинаться труба должна за 60 см от уровня отмастки к дому или за 1000-1500 мм от фасада дома. Заканчиваться труба с питающим кабелем должна в доме, при этом придется проходить два поворота в 90°.

1. Кабель электропитания;
2. Засыпка из песка;
3. Защитный слой из кирпича;
4. Труба металлическая,толстостенная;
5. Муфты соеденительные;
6. Муфты уплотнительные для уплотнения кабеля в трубе;
7. Устройство распределительное в доме.

Уклон трубы от дома должен быть 0,5°.

В земле на границе трубы кабель нужно уплотнить джутовой веревкой пропитанной мятой водонепроницаемой глиной. В доме выход кабеля из трубы нужно уплотнить стандартной уплотнительной муфтой.

При проходе трубы с питающим кабелем через стену, трубу нужно изолировать от стены негорючим материалом. Прекрасно подойдет асбестовая нить. Любителям экологии подойдет раствор алебастры или цементного раствора.

Важно! Раствор должен полностью изолировать трубу от стены, без пустот и пропусков. Если вводное устройство планируется установить на стене дома со стороны улицы, то труба должна входить во вводное устройство

Ее ввод должен быть уплотнен или проварен сваркой, чтобы не нарушать степень защиты вводного устройства для улиц (IP 55)

Если вводное устройство планируется установить на стене дома со стороны улицы, то труба должна входить во вводное устройство. Ее ввод должен быть уплотнен или проварен сваркой, чтобы не нарушать степень защиты вводного устройства для улиц (IP 55).

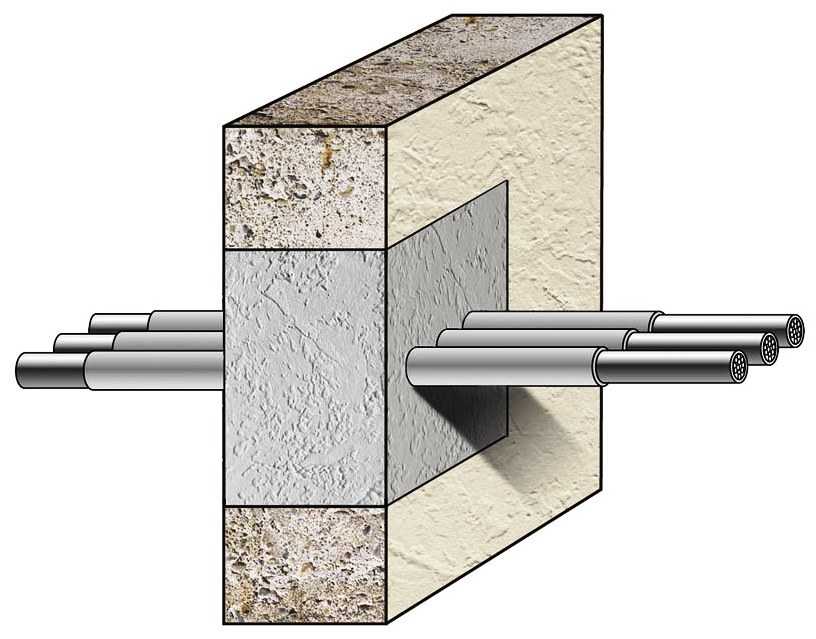

Герметизация вводов в подвальное помещение

В строительном производстве проект инженерной обвязки объекта в вопросах герметизации проходов при вводе кабелей должен опираться на требования ПУЭ и СНиПов. В частности руководствуются указаниями СНИП 3.05.06-85 и ПЭУ 2.1.58, которые устанавливают для подобных технологических узлов:

• обеспечение возможности замены коммуникационных линий;
• осуществление проходов в трубах, коробах, гильзах, муфтах, специальных проемах, гарантирующих их сохранность;
• герметизирующую заделку зазоров легкоудаляемой несгораемой массой (с двух сторон стены), с пределом огнестойкости не менее предела огнестойкости стены.

Основные проблемы с гидроизоляцией технологических отверстий возникают именно по причине несоблюдения приведенных нормативов. Зачастую это наблюдается при использовании традиционных, либо кустарных методов в частном неконтролируемом строительстве. Например, при заделке вводов/выводов коммуникаций в подвале задания, размещенного в зоне высокого подъема уровня грунтовых вод (УГВ). Так, использование ветоши пропитанной цементным раствором для уплотнения зазора между кабелем и отверстием в стене подвала не сможет остановить активных протечек грунтовой воды в помещение. На другом участке – прохода кабеля через железобетонный потолок подвала, может применяться обычный битум, который уже не обеспечит предела огнестойкости соизмеримого с противопожарными характеристиками плиты перекрытия.

Поэтому материалы и конструктивные элементы для проходов подземных, а также внутренних коммуникаций подбираются согласно строительных нормативов для соответствующих видов инженерных линий, а также мест их размещения.

Основное назначение и применение

Основными функциями кабельных сальников являются:

• Защита внешней изоляции кабеля от механических повреждений – приспособление надежно защищает изоляцию вводного участка кабеля от повреждений об острые кромки;
• Фиксация кабеля в корпусе подключаемого оборудования – благодаря особенностям конструкции, гермоввод предотвращает выдергивание силового кабеля из подключенного с его помощью устройства. Без использования подобного приспособления подключенный к распределительному шкафу или двигателю силовой кабель может быть частично или полностью выдернут, что обесточит запитываемое им оборудование и создаст высокий риск поражения электрическим током находящихся в непосредственной близости людей.
• Заземление кабеля – металлические сальники, имеющие хороший контакт с корпусом подключаемого электрооборудования, распределительного шкафа или короба, обеспечивают надежное дополнительное заземление подключаемых к ним силовых линий;
• Герметизация распределительных шкафов, различного электрооборудования от проникновения внутрь пыли – наличие в конструкции внутреннего уплотнителя, сквозное отверстие которого имеет такой же диаметр, что и прокладываемый кабель, позволяет полностью исключить проникновение пыли из внешней среды.

Также кабельные сальники защищают силовые высоковольтные линии от контакта с содержащимися в воздухе взрывоопасными газами, детонирующими даже от небольшой искры. Применяют кабельные сальники при подключении распределительных и коммутационных шкафов, коробов, различного электрооборудования, для прокладки силовых высоковольтных и контрольных коммуникаций.

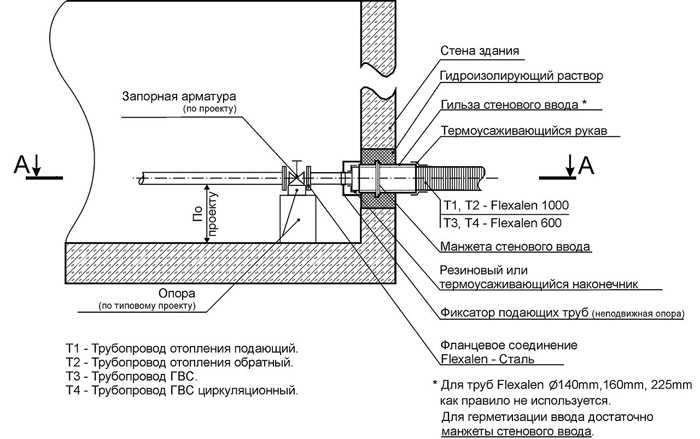

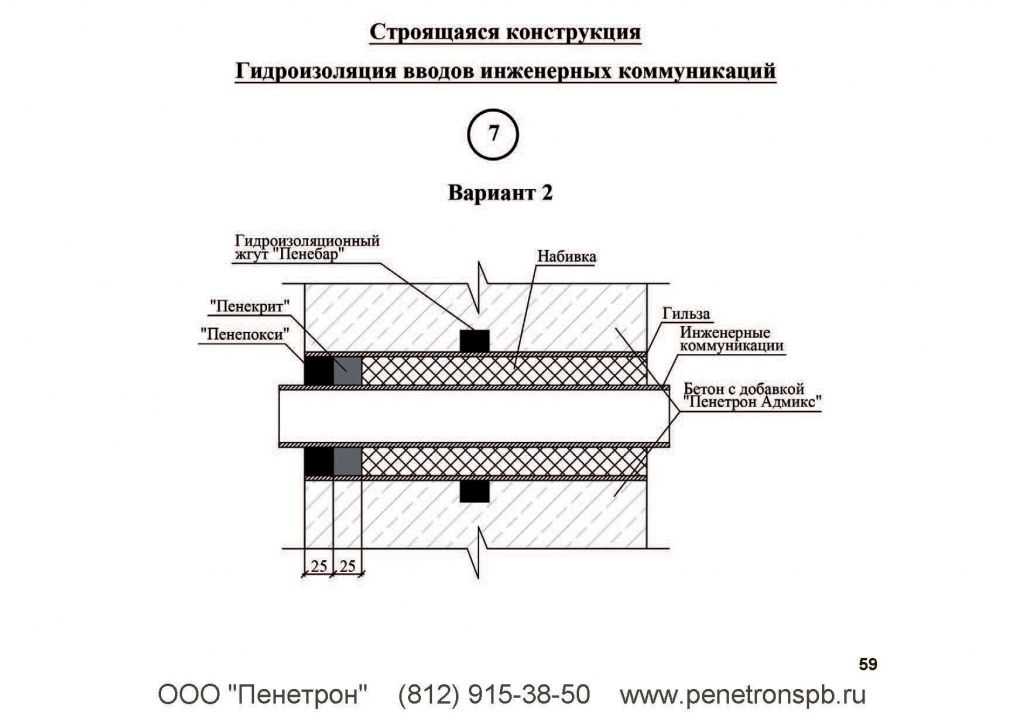

Технология гидроизоляции прохождения труб в фундаменте

Герметизация технологических отверстий и мест ввода труб начинается, как и любая другая гидроизоляция с расчистки. Для этого вокруг металлической или пластиковой гильзы вырезается бетон на 2 сантиметра. Далее это место нужно очистить от пыли и обработать грунтовкой или увлажнить, в зависимости от того, какой вид герметика для фундамента будет использован.

Внутрь гильзы помещается полиуретановое связующее, затем она запечатывается гидропломба. После того, как она высохнет, буром рассверливается канал внутри гильзы и закачивается полиуретан.

Если для герметизации фундамента и мест ввода труб применяются эластичные жгуты, то стоит помнить, что они не являются самостоятельным герметиком, а только сопутствующим материалом. Так, например, в водонасыщенных грунтах устраивается сплошная изоляция подземной части фундамента битумными материалами, а места ввода коммуникаций дополнительно обрабатываются жидким гидроизоляционным составом.

Герметизация ввода в подвалах и колодцах

Герметизация ввода труб в колодец либо подвальное помещение должна осуществляться с соблюдением правил:

1. Обеспечивать возможность замены линий коммуникаций.
2. Изготавливать проходы таким образом, чтобы они гарантировали сохранность труб, гильз, муфт, проемов.
3. Заделывать зазоры герметизирующими материалами, которые не сгорают. Это осуществляется с обеих сторон стены. Предел огнестойкости заделывающей массы должен быть равным или больше, чем огнестойкость стены.

Если не соблюдаются приведенные нормативы, возникнут проблемы с эксплуатацией конструкции. Гидроизоляция окажется не качественной и быстро придется менять ее. Материалы и элементы для конструкции подбираются качественные и тоже должны соответствовать нормативам.

Герметизация ввода в подвал

Приложение 2

СВОЙСТВА

мастики герметизирующей нетвердеющей строительной

(ГОСТ
14791-79)

Мастика герметизирующая нетвердеющая представляет собой вязкую однородную массу, изготовляемую
на основе этилен-пропиленового каучука, бутил-каучука, наполнителей и пластикаторов; предназначается для герметизации закрытых и
дренированных наружных стен и зданий.

Основные
физико-механические и эксплуатационные показатели

Предел прочности при расстягивании,
кгс/см2………………………………….. 0,08 — 0,15

Относительное
удлинение при максимальной

нагрузке, % не менее………………………………………………………………………… 3 — 5

Характер разрушения……………………………………………………………………….. когезионный

Водопоглощение, % не более……………………………………………………………. 0,4

Консистенция, мм……………………………………………………………………………. 7
— 11

Стекание мастики при 70 °С (теплостойкость) мм на более……………… 2,0

Рабочий интервал температур от минус 50 °С
до плюс 70 °С

Неагрессивна к изделиям из полиэтилена, поливинилхлорида, свинца, стали и алюминия.

Нетоксична и неогнеопасна.

Эксплуатационный срок службы 15 лет и более.

Мастика выпускается в полиэтиленовой упаковке в виде удлиненных пакетов или непрерывного жгута.

Средняя стоимость мастики 45 коп.
за 1 кг.

Мастику разрешается транспортировать любым видом транспорта в
условиях, обеспечивающих защиту ее от воздействия атмосферных осадков, солнечных лучей и механических
повреждений.

При транспортировании
бросать тару
с мастикой запрещается.

Для предохранения мастики от воздействия солнечных и атмосферных осадков она должна храниться в закрытых помещениях.

Перед употреблением мастику необходимо выдержать при температуре 20±2 °С не менее 24 часов.

изготовители мастики — предприятия Министерства промышленности строительных материалов СССР.

В частности, мастики выпускается на следующих предприятиях:

1. Московский завод строительных красок и мастик, 113105, Москва, Варшавское ш., 37а.

2. Комплексное объединение «Победа» по производству строительных деталей, материалов и конструкций. 188630, Ленинградская обл., г. Колпино ул. Загородная, д. 9.

3. Завод строительных материалов и конструкций, 252060, г. Киев, Нижне-Юрковская ул., д. 2.

4. Первомайский асфальтовый завод, 446040, г.
Октябрьск Куйбышевской
области.

Мастика
широко применяется в качестве герметика для заделки стыков при крупнопанельном
и крупноблочном строительстве.

Форма заказа мастики —
Мастика герметизирующая нетвердеющая строительная (ГОСТ
14791-79) на основе этилен-пропиленового каучука и бутил-каучука для
герметизации наружных стен.

1. Общие положения. 1 2. Устройство герметичного вводного блока асбестоцементных труб. 4 3. Герметизация каналов ввода кабелей. 4 4. Испытания герметичности вновь построенного ввода кабелей. 7 5. Рекомендации по повышению газонепроницаемости вводов кабелей действующих предприятий связи. 9 6. Мероприятия по внедрению герметизирующих устройств при строительстве вводов кабелей. 11 7. Техника безопасности. 11 Приложение 1. 11 Приложение 2. 14

ОБЩИЕ ПОЛОЖЕНИЯ

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Герметизация вводов кабелей должна производиться с целью предотвращения возможности проникновения в предприятия связи опасных газов, могущих вызвать аварии — взрывы и пожары.

1.2. Работы по герметизации включают в себя устройство герметичного блока каналов (труб), проложенных от станционного колодца до помещения ввода кабелей и герметизации каналов вводного блока.

1.3. В том случае, когда ввод кабелей в предприятие связи осуществляется из коллектора, в стенном проеме помещения ввода кабелей производится устройство герметичного блока из отрезков труб, длина которых определяется толщиной стены.

1.4. Устройство герметичного блока труб для ввода кабелей в помещения предприятий связи производится посредством послойного бетонирования рядов труб бетонной смесью марки 200, составленной на основе расширяющегося (безусадочного) цемента, песка и гравия.

1.5. Герметизация каналов вводного блока производится с помощью герметизирующих устройств, состоящих из арматуры и мастики герметизирующей нетвердеющей строительной (ГОСТ 14791-79 ).

1.6. Арматура герметизирующего устройства для свободного канала (АГУСК) состоит из двух круглых дисков (заднего и переднего), изготовленных из листовой стали толщиной 4 мм, шпильки М6×75 мм, приваренной по центру к заднему диску, или болта М6×75 мм, закрепленного через отверстие заднего диска гайкой. На шпильку или болт надевается передний диск, имеющий отверстие по центру, и навинчивается гайка (рис.1).

Рис.1. Герметизирующее устройство для свободного канала (ГУСК)

Рис.1. Герметизирующее устройство для свободного канала (ГУСК)

Арматура герметизирующего устройства для занятых кабелями каналов (АГУЗК), состоит из двух круглых дисков из листовой стали 4 мм, имеющих отверстия для пропуска кабелей, и двух или трех шпилек или болтов*, закрепленных к заднему диску указанным выше способом. Передний диск имеет отверстия, которыми он надевается на шпильки или болты, на последние навинчиваются гайки (рис.2 и 3). ________________ * Далее — «болт».

Рис.3. Арматура неразрезная герметизирующего устройства для канала, занятого четырьмя кабелями (АГУЗК-4)

Нетвердеющей мастикой заполняют объем между раздвинутыми на определенное расстояние дисками перед установкой устройства в канале (см. рис.2).

1.7. Герметизация канала достигается тем, что после установки герметизирующего устройства в канале и завинчивания гаек на болтах, герметизирующая пластичная мастика, сжимаемая дисками, уплотняется, заполняя при этом объем между дисками и внутренней поверхностью асбестоцементной трубы, а также между кабелями и кромками отверстий, и надежно адгезирует с поверхностями.

1.8. Арматура герметизирующих устройств для каналов, занятых кабелями, может быть неразрезной (АГУЗК) для одного (см. рис.2), двух, трех и четырех (см. рис.3) кабелей и разрезной (АГУЗК ) для одного (рис.4) и двух (рис.5) кабелей.
