Ремонт конвекторов отопления своими руками

Металлический вариант

Дымоход-конвектор своими руками сделать можно легко, так как с его простым устройством не возникает никаких проблем. Должна быть труба большого диаметра, а на ней уже наварены карманы, выполнить которые можно из небольших трубок, металлических пластин либо профиля. Конечно, нужно уметь пользоваться сварочным аппаратом. В остальном же пошаговая инструкция доступна всем:

Берут трубу такого же диаметра, как и та, что выходит из печи. Обычно она не меньше пятнадцати сантиметров. Далее ее обрезают относительно длины трубы дымоотвода. Получится в среднем пятьдесят пять сантиметров.
Далее берут трубку с диаметром пять сантиметров, разрезают на шесть частей по сорок пять сантиметров.
Шесть получившихся заготовок приваривают к основной — получится вокруг центрального элемента полный круг.
После этого готовый конвектор остается соединить с трубами. Для лучшего нагрева можно покрасить устройство в черный цвет. А чтобы добиться эстетичного вида, можно прикрыть его оцинкованным листом или какой-нибудь металлической накладкой.

Дымоход конвектор – как отопить смежное помещение:

Критерии выбора необходимых материалов

Поскольку самодельный аппарат собирается из агрегатов, которые уже были когда-то использованы, в первую очередь необходимо оценить состояние труб

Особое внимание потребуется обращать на их стенки. Толщина их должна быть в несколько миллиметров. Если наблюдается появление коррозии, то нежелательно использовать такие трубы или перед применением обязательно устранить все дефекты

Всю ржавчину потребуется качественно убрать с металла щеткой, а после покрыть антикоррозионным составом, чтобы впредь проблема не возникала при эксплуатации

Если наблюдается появление коррозии, то нежелательно использовать такие трубы или перед применением обязательно устранить все дефекты. Всю ржавчину потребуется качественно убрать с металла щеткой, а после покрыть антикоррозионным составом, чтобы впредь проблема не возникала при эксплуатации.

Если отопительный прибор подсоединяется в квартиру или гараж, то все компоненты должны быть абсолютно качественными, поскольку такие системы подвергаются давлению большого количества атмосфер. Если стенка повреждена, то она не выдержит нагрузки и в итоге лопнет, что приведет к потере теплоносителя и поломке всего агрегата.

Для изготовления обычно используют трубы с диаметром примерно в 12 см. Для заглушки торцов применяется листовой металл соответствующего размера.

Чтобы сделать перепускные каналы и штуцера, потребуется использовать трубы меньшего диаметра, которые можно будет в итоге подключить к системе отопления. На штуцерах предварительно нарезается резьба, по этой причине необходимо соответствующее оборудование – «лерка» (для создания наружной резьбы) и метчик (для вырезания внутренней резьбы).

Масляный радиатор, изготовленный своими руками, можно сделать переносным. В таком случае будут использоваться трубы небольших размеров, а в качестве теплоносителя применяется масло. Вместо нагревательных элементов используются тэны. Выбор этого компонента зависит от площади помещения, которое необходимо отапливать. На такой прибор домашние мастера часто устанавливают дополнительно терморегулятор, который периодически включают и отключают нагревательный элемент.

Для хорошего крепления к стене также понадобятся прочные крючки, способные выдержать вес полученного агрегата. Для создания более эстетичного вида, их можно приобрести в магазине. Но если нет желания тратить дополнительные средства, то подойдут и прутки прочной арматуры, которые потребуется закрепить в стене. Предварительно крючки желательно покрасить в тот же цвет, которым окрашивался отопительный прибор – так арматура станет незаметной.

Особенности ремонта обогревателя с керамическими нагревательными элементами

Принесли мне для ремонта, с виду обыкновенный тепловентилятор, типа Timberk TFH T15DDL по причине снижения эффективности нагрева.

При подключении обогревателя к сети, было обнаружено, что вентилятор слабо гнал воздух, который был чуть теплым. Переключатель режимов нагрева и регулятор температуры функционировали нормально. Для поиска неисправности пришлось обогреватель вскрывать. Первым делом была удалена пыль, набившаяся в радиатор нагревательных элементов. Вентилятор стал дуть сильнее, но нагрев воздуха оставался слабым.

Замер напряжения на выводах нагревательных элементов показал величину 220 В, что свидетельствовало об исправности электрической схемы. Величина измеренного тока потребления тепловентилятора в режиме максимального нагрева составила 1,1 А вместо положенных 8 А, что говорило о неисправности нагревательных элементов.

С подобным нагревательным элементом я столкнулся впервые. Оказалось, что в этом тепловентиляторе нагревательный элемент представляет собой 14 металлокерамических пластин, зажатых между восемью алюминиевых радиаторов. Весь этот пакет вставлен в прямоугольную рамку из термостойкой пластмассы и удерживается четырьмя защелками. Алюминиевые радиаторы выполняют сразу несколько задач – удерживают керамические нагреватели, отводят от них тепло и подают на металлокерамические пластины питающее напряжение.

Внимание, в связи с тем, что питающее напряжение подается через алюминиевый радиатор, прикосновение к нему при вставленной вилке обогревателя в розетку электросети опасно для жизни!

Для лучшего отвода тепла и электрического контакта стороны металлокерамических пластин, прижатые к радиатору, покрыты электро-термопроводящей пастой.

Нагревательные металлокерамические пластины представляют собой радиоэлементы, которые называются позисторы. Принцип работы позистора заключается в том, что его сопротивление зависит от температуры его нагрева. Чем больше нагревается позистор, тем выше его сопротивление, и согласно Закону Ома меньший будет протекать ток, и как следствие нагреватель будет меньше выделять тепла.

Благодаря такому свойству, по утверждению разработчиков металлокерамических нагревательных элементов, при достижении температуры 300 °С наступает баланс, сопротивление позистора увеличивается до такой величины, что температура больше не увеличивается. Это обеспечивает безопасное продолжение работы тепловентилятора, даже когда поломался и не вращается или забился пылью продувающий воздух вентилятор.

Измерение сопротивления секций нагревателей мультиметром показало сопротивление около 1000 Ом, вместо должных 112 Ом. На удивление оказалось, что сопротивление не соответствует у всех металлокерамических пластин. Такое могло произойти только в случае перегрева металлокерамических пластин, что исходя из принципа их работы, не должно произойти. Напрашивается вывод о том, что керамические нагреватели были установлены низкого качества и для восстановления полной работоспособности тепловентилятора потребуется их замена.

Для ремонта тепловентилятора можно купить готовый нагревательный блок, керамический нагреватель типа MZFR-J-1800W-220V, предназначенный для ремонта тепловентиляторов. Его внешний вид, габаритные размеры и схема подключения приведены выше на фотографии. Стоит MZFR-J-1800W-220V около $10.

Выбор своего агрегата

Что учить вас выбору, уважаемый читатель, если вы и сами прекрасно знаете стандартный набор условий?

Желания должны соответствовать возможностям – это правило еще никто не отменял.

Эксперты советуют обращать внимание на бренд изделия и обязательную визуальную «примерку» будущей покупки под ваш интерьер и размер комнаты – недорогая покупка будет вам не в радость, если вы заметите, что напольный конвектор отопления (он же мобильный) слишком мал и не обладает необходимой мощностью для того, чтобы качественно обогреть комнату. И тут уж вози-не вози его за собой – не поможет и не согреет

Мощность, дизайн, способ монтажа, энергопотребление – все должно вас устраивать в новоприобретенном источнике тепла

И тогда будет вам радость от покупки и уют в доме

Мощность, дизайн, способ монтажа, энергопотребление – все должно вас устраивать в новоприобретенном источнике тепла. И тогда будет вам радость от покупки и уют в доме.

Забор для дачи: какой выбрать?

Мебель на заказ по индивидуальным размерам

Рулонные шторы на пластиковые окна, фото в интерьере

(Visited 377 times, 1 visits today)

Основные параметры

Разобравшись, что это такое конвекторное отопление, следует вооружиться общей информацией об его технических характеристиках. Мощность электрических конвекторов находится в пределах 0,8 -3 кВт, вес — от 3 до 9 килограмм.

Наличествующие на сегодняшний день в продаже электроконвекторы разделены на три группы:

Высокие (450-670 мм).
Средние (до 330 мм).
Узкие (для плинтусов), высотой 140-200 мм.

Благодаря своим параметрам обогреватели высокого типа способны обеспечивать значительный уровень конвекции. Плинтусные модели комплектуются менее мощными нагревательными элементами. Для поддержания должного уровня эффективности им придается большая длина (до 2,5м).

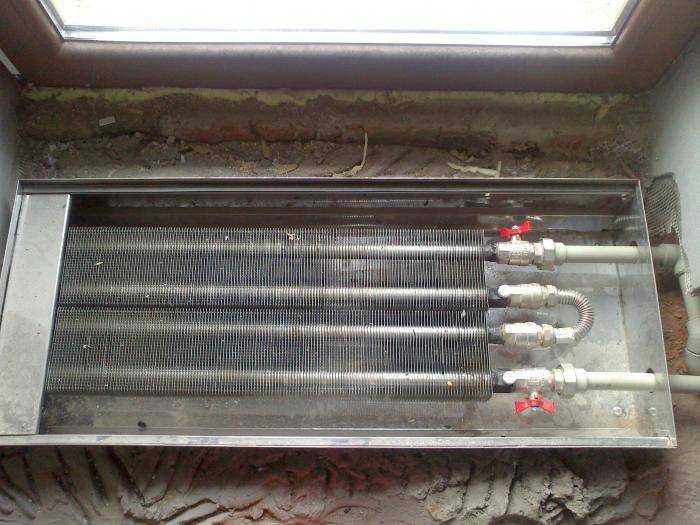

Монтаж и обвязка батарей в полу

Сложность установки внутрипольного конвектора своими руками заключается в том, чтобы его решетка была на одном уровне с напольным покрытием

Поэтому крайне важно точно по водяному уровню выставить корыто теплообменника. При этом необходимо чтобы оно стояло жестко, ведь по решётке будут ходить

Установка осуществляется в вырезанную нишу, по периметру заливается стяжка

Нюансы заливки:

Установка осуществляется в вырезанную нишу, по периметру заливается стяжка. Нюансы заливки:

наклеить по периметру корпуса демпферную ленту;
не вынимать решетку до полного застывания раствора.

Решетка конвектора должна быть вровень полу.

Демпферная лента компенсирует тепловое расширение стяжки и погасит возможные вибрации от работы вентилятора

Крайне важно, чтобы решетка была вставлена на свое посадочное место. Во время застывания стяжка может деформировать корыто и решетка туда уже не станет совсем

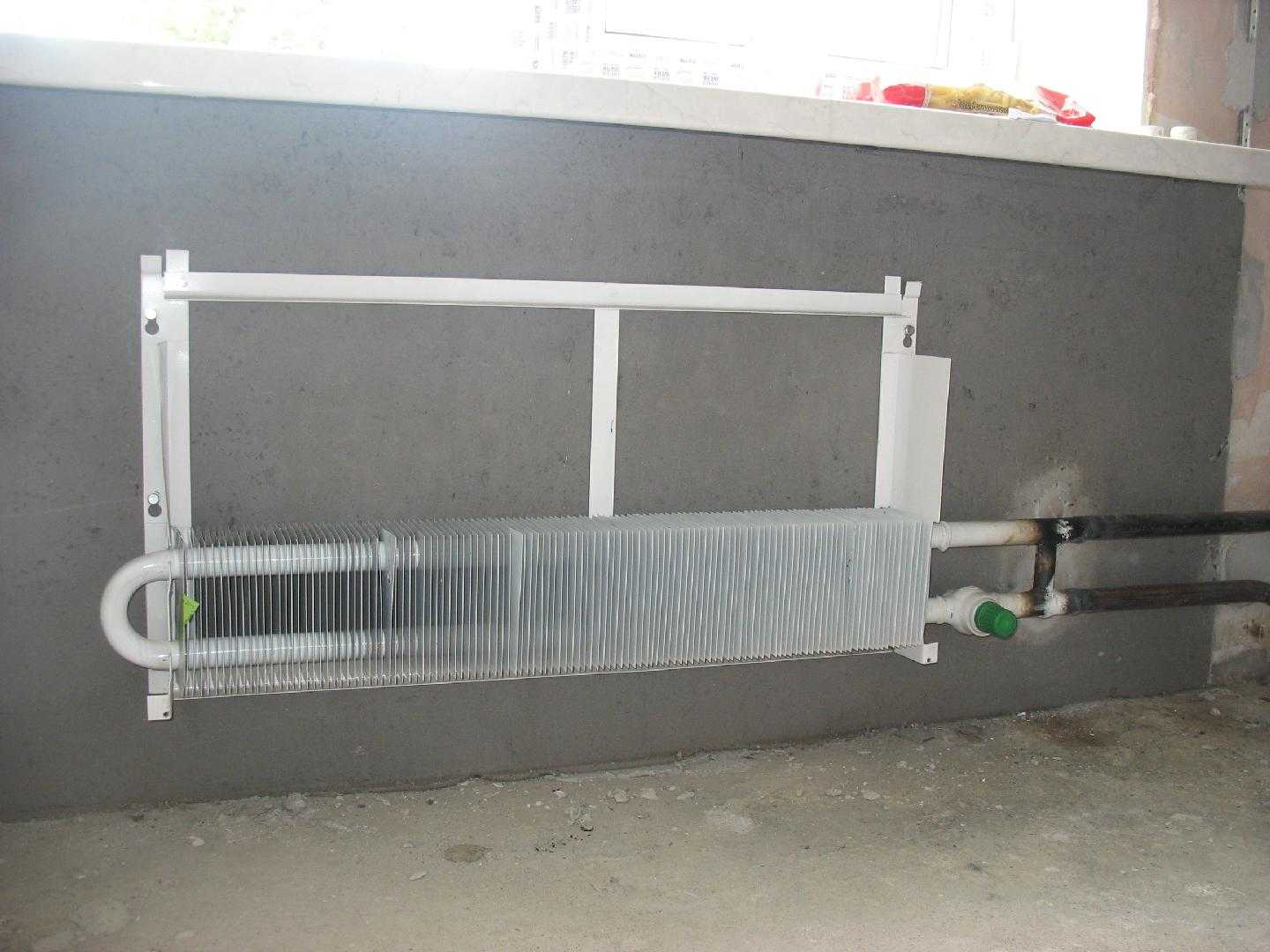

В корпусе есть отверстия для нескольких вариантов подключения, что зависит в основном от положения радиатора касательно контура

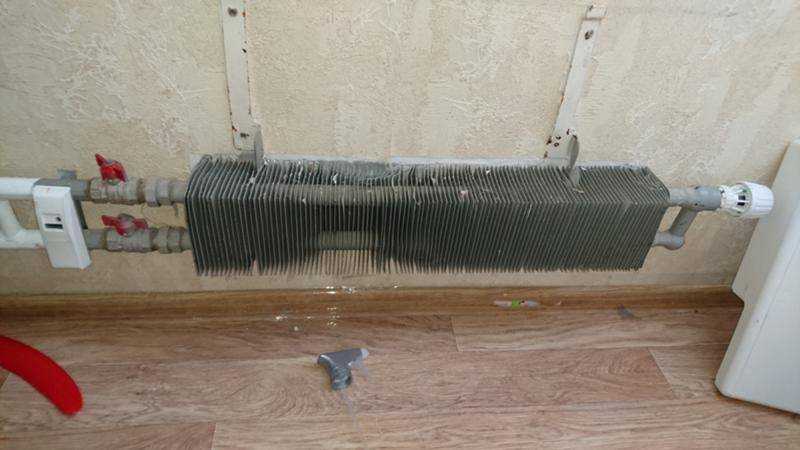

В принципе, самой простой вариант обвязки – это установить на подачу и обратку обычные шаровые краны. В идеале ручки кранов должны смотреть вниз, чтобы их не было видно через решетку. Также в некоторых конвектора не хватает высоты корыта, чтобы устанавливать запорную арматуру ручками вверх

В корпусе есть отверстия для нескольких вариантов подключения, что зависит в основном от положения радиатора касательно контура. В принципе, самой простой вариант обвязки – это установить на подачу и обратку обычные шаровые краны. В идеале ручки кранов должны смотреть вниз, чтобы их не было видно через решетку. Также в некоторых конвектора не хватает высоты корыта, чтобы устанавливать запорную арматуру ручками вверх.

Здесь мы проводили сравнение труб для отопления частного дома.

Вышеописанный метод обвязки не подходит, если у вас длинная система отопления с несколькими ветками разной длинны. В таком случае для правильной работы контура потребуется балансировка, а для этого на обратке радиатора должен быть балансировочный клапан. Кроме этого, шаровые краны не дают возможности регулировать степень нагрева батареи, что очень полезно. Поэтому на подаче нужно ставить термостатический вентиль, желательно в тандеме с термоголовкой или сервоприводом.

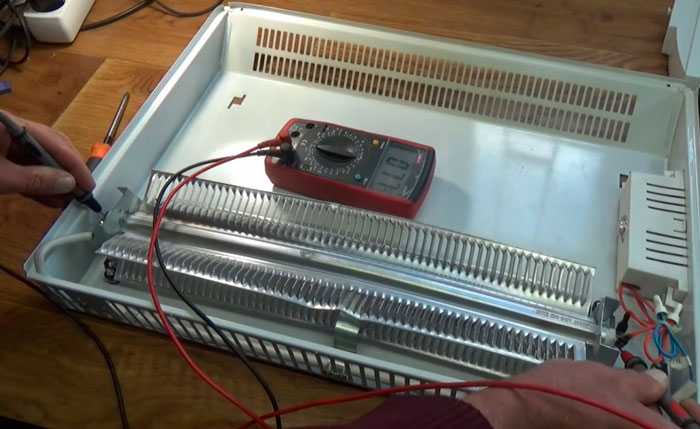

Как проверить ТЭН в конвекторе?

Проверку начнем с ТЭНа. Берем китайский мультиметр и ставим его в положение “прозвонка” или замер сопротивления (если нет прозвонки).

Сам нагревательный элемент, как правило состоит из двух тэнов. С одной стороны у них один общий вывод (куда приходит синий проводник), с другой — два контакта (туда идут красные провода после выключателей).

Одним щупом “тыкаете” в общий вывод, другим поочередно проверяете каждый тэн.

Если мультиметр показывает сопротивление (обычно от 30 до 80 Ом, в зависимости от мощности тэна), значит нагревательные элементы рабочие.

Если прибор показывает обрыв или большое значение в несколько кОм, то нагревательный элемент сгорел.

Но как уже говорилось выше, случается это очень редко.

Процесс монтажа

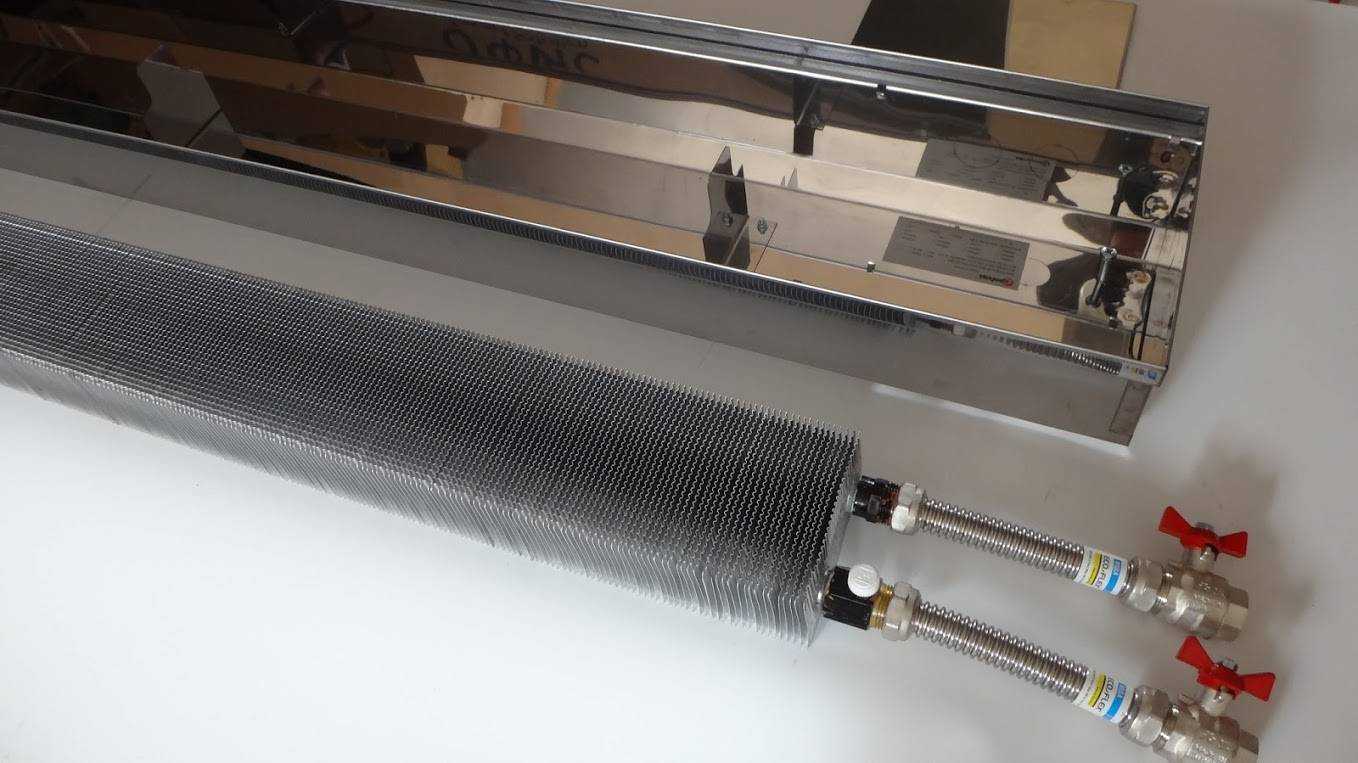

Размеры внутрипольного конвекционного обогревателя и ниши для него.

Если вы хотите выполнить монтаж внутрипольного конвектора своими руками, рекомендуем продумать место под его установку еще на этапе строительства здания – так будет проще организовать подходящей глубины нишу. Причем сама ниша должна быть на 1-1,5 см больше (на каждую сторону), чем металлический короб прибора. Одновременно с этим нужно проследить, чтобы верхняя часть, где будет располагаться декоративная решетка, была на одном уровне с будущим напольным покрытием.

Рекомендуем сначала выбрать внутрипольный конвектор, а уже потом заниматься полами, чтобы у вас на руках были размеры короба

Обратите внимание что окончательную стяжку мы будем заливать уже после установки отопительного прибора.. После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа

Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра

Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра

После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра.

Если вы устанавливаете водяной конвектор, предусмотрите тонкие неглубокие ниши для прокладки труб/шлангов. При монтаже электроприбора рекомендуем проложить соединительные провода в кабель-каналах или в трубах, чтобы их можно было без проблем заменить. Подающие трубы с теплоносителем рекомендуем обернуть в теплоизоляцию.

Трубы для радиатора также будут залиты стяжкой.

На следующем этапе заливаем бетонную стяжку – наш монтаж внутрипольного конвектора своими руками близится к завершению. Результатом данного этапа должен стать черновой пол, с несколько выступающим из него металлическим коробом. Далее производим завершающее выравнивание пола, приступаем к укладке напольного покрытия. На последнем этапе размещаем над коробом декоративную решетку – лучше всего подобрать ее в один тон с цветом полов.

Монтаж внутрипольных конвекторов своими руками сложен тем, что нужно правильно подобрать размеры ниши – чтобы металлический корпус прибора располагался на правильной глубине. Рекомендации по этому вопросу вы сможете найти в технических паспортах. Хуже всего, если придется выполнять монтаж в уже готовом построенном доме – не факт, что можно будет продолбить нишу в черновом полу, так как это может повлиять на его прочность. В этом случае нужно будет увеличить высоту чернового пола во всех помещениях.

Замена нагревателя

Сделать ремонт своими руками конвекторов несложно, если внутри стоят отечественные тэны. Если они открытого типа, то можно произвести ремонт по следующей методике:

Снимите спираль с планки.
Замерьте ее длину и намотайте такого же сечения спираль из нихромной проволоки.
Оденьте спираль на керамические планки (оденьте предохраняющие бусы из керамики).
Установите на прежнее место.

При этом нельзя забывать одну особенность нихрома — при нагревании нить удлиняется и провисает, поэтому при монтаже ее необходимо немного натянуть, чтобы исключить опасное касание металлических частей корпуса.

Закрытые виды нагревателей меняются аналогично — из герметической стеклянной колбы удаляется перегоревшая спираль, а вместо нее вставляем новую

Но предварительно ее надо промыть сначала в бензине, чтобы убрать смазку — только после этого можно приступить к окончательной сборке со всеми предосторожностями

Если в конвекторе установлен ТЭН, то ваша задача состоит в том, чтобы точно установить его неработоспособность, а замена проводится еще легче, чем в других случаях. Новый ТЭН устанавливается на место перегоревшего нагревателя с последующим подсоединением токопроводящих проводов.

Ремонт нагревательного элемента

Поиск неисправности микатермического обогревателя

Если вдруг обогреватель перестал работать и индикатор подключения к сети не светится, то в первую очередь необходимо проверить наличие питающего напряжения в электрической розетке. Мог сработать автомат защиты на входе электропроводки в квартиру, нарушится контакт в месте подключения проводов к розетке или выйти из строя сама электрическая розетка.

Проверить исправность розетки можно двумя способами, подключив к ней любой электроприбор, например настольную лампу или фен, что предпочтительней. Или подключить обогреватель к другой розетке. Если обогреватель начал греть значит, неисправна розетка.

В случае если все проверки, не привели к успеху, значит, обогреватель вышел из строя, и требует ремонта.

Первым делом нужно внимательно осмотреть все провода, места присоединения их к клеммам и разъемам. Если внешний осмотр не дал результата, то нужно переходить к проверке цепей с помощью тестера или мультиметра. Последовательность проверки элементов не имеет значения, но я всегда начинаю проверку деталей с токоподводящего провода.

Сетевой трехжильный шнур, заходит в боковую крышку, где зафиксирован прижимной пластиной двумя саморезами. Два конца проводов в изоляции синего и красного цвета оканчиваются двухконтактным разъемом, а желто-зеленый, заземляющий проводник заканчивается лепестком, прикрученным винтом к металлическому основанию обогревателя.

Для проверки сетевого шнура необходимо сначала подготовить прибор, установив его переключатели в режим измерения сопротивления. Далее одним концом щупа прикоснуться к любому штырю вилки, а вторым по очереди коснуться концов зеленого и красного проводов. При прикосновении к одному из проводов прибор должен показать нулевое сопротивление.

Если сетевой шнур в порядке, то приступают к проверке переключателя режимов работы обогревателя.

Вывод переключателя, к которому подходит коричневый провод, является общим и на него подается питающее напряжение. Для проверки переключателя нужно установить его в положение III, при котором общий вывод должен быть соединен с остальными двумя выводами. Теперь достаточно измерять сопротивление между общим выводом и остальными двумя, оно должно быть равно нулю.

Если переключатель установить в положение II, то средний контакт останется соединенным только с одним из двух остальных. В положении I, только с еще не проверенным контактом. В нулевом положении ни один контакт не должен соединяться с другим. Если переключатель в порядке, то нужно искать причину поломки обогревателя в другом месте.

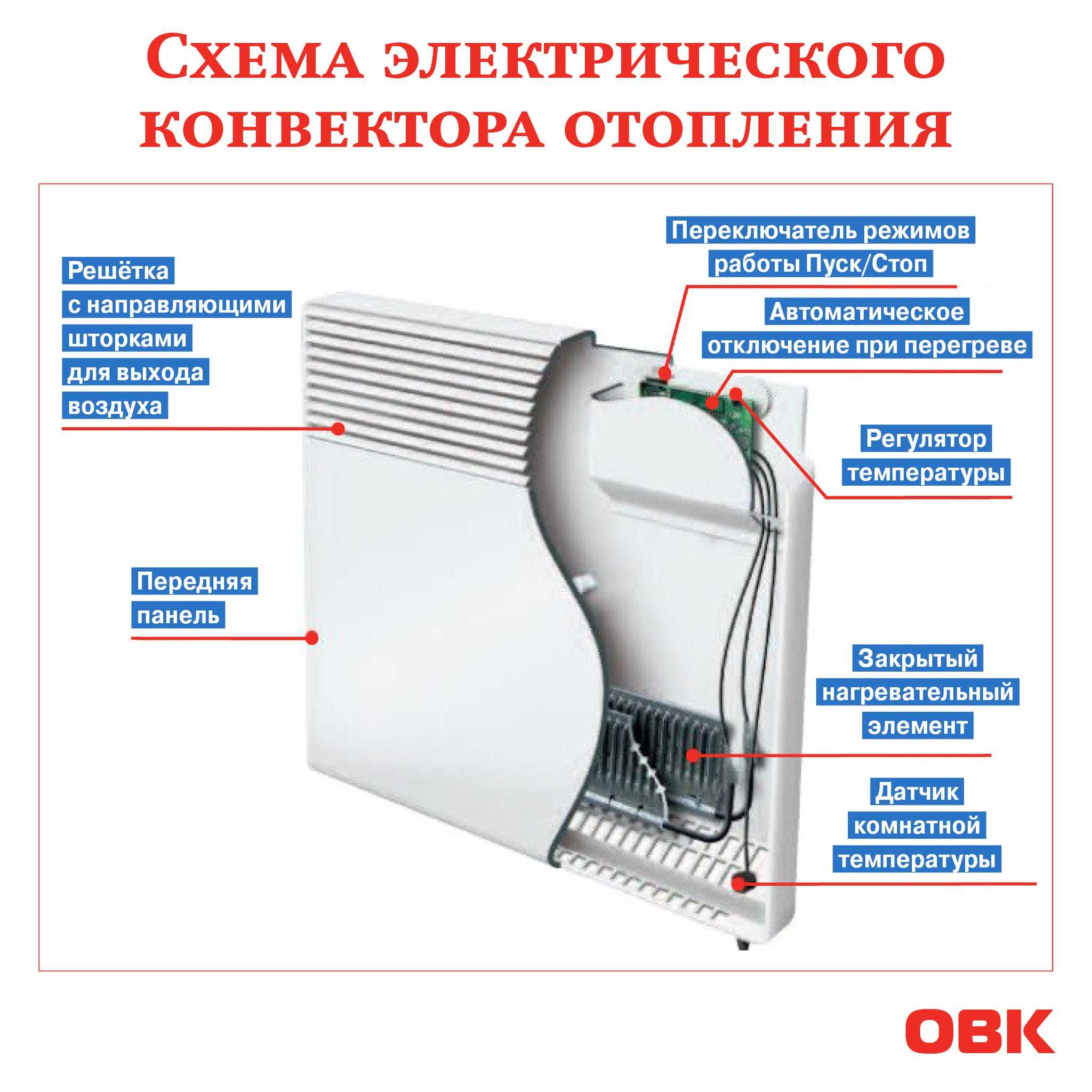

Устройство конвекторов электрических

Электроконвекторы обладают весьма простым, а по сравнению с большинством конкурентов, примитивным строением. Внутри металлического, а в современных конструкциях композитного корпуса, размещен нагревательный элемент – ТЭН. В первых модификациях конвекторов электронагреватель был проложен открыто, что создавало повышенную пожарную опасность и способствовало «выжиганию» изрядной доли кислорода в воздухе помещения. Не прикрытый ТЭН, также сжигал частицы пыли, оседавшие на проводник, и источал вовне характерный резкий запах.

Проблемы «первого поколения» были успешно решены инженерами. Сейчас греющие проводники конвекторов заключены в герметичный корпус со специальным оребрением, тем самым убран запах жженой пыли и минимизированы кислородные потери в воздушной среде.

Название отопительного устройства проистекает из принципа его работы. Охлажденная среда поступает внутрь через нижние вводные каналы, соприкасается с теплогенерирующим компонентом, нагревается, изменяет свою плотность и поднимается в лежащие выше слои, вытесняя оттуда более холодный воздух. С физической точки зрения, описанный процесс называется конвекцией, а приборы, опирающиеся на него во время функционирования – конвекторами.

Эффективная мощность устройства генерирующего тепло в окружающую среду лимитирована скоростью нагрева воздуха. В понятиях обывателя, увеличение производительности ТЭНа должно способствовать уменьшению времени достижения комфортной температуры в комнате. На практике, есть определенный предел скорости нагрева, определяемый естественными физическими константами, после которого прирост электрической мощности нагревателя не приведет к увеличению объема проходящего через конвектор воздуха. Для интенсификации перемещения среды мощные ТЭНы дополняются направленными вентиляторами, подобные комплексы называют «тепловыми пушками».

Ремонт конвекторов с механическим управлением

Вы уже знаете, что конвекторы отопления подразделяются на приборы с электронным и механическим управлением. Ремонту своими руками поддаются обе модификации. Другое дело, что «механика» ремонтируется гораздо легче, так как лишена тонкой электроники. Из инструментов вам понадобятся отвертки и кусачки, из измерительных приборов – мультиметр или тестер. Также понадобятся начальные знания в области электротехники, ведь вам нужно будет представить в голове схему конвектора.

Если после разборки вы где-то увидите черный нагар, то в первую очередь обратите свое внимание на этот элемент. Ремонт конвекторных обогревателей начинается с разборки корпусов

Нужно аккуратно снять кожух, стараясь не повредить ничего внутри. Далее осматриваем внутренности на предмет их целостности. Если что-то где-то замкнуло, вы это обязательно увидите по характерным обгорелым пятнам – в этой стороне и будут находиться неисправные узлы. Но некоторые неисправности себя никак не проявляют

Ремонт конвекторных обогревателей начинается с разборки корпусов. Нужно аккуратно снять кожух, стараясь не повредить ничего внутри. Далее осматриваем внутренности на предмет их целостности. Если что-то где-то замкнуло, вы это обязательно увидите по характерным обгорелым пятнам – в этой стороне и будут находиться неисправные узлы. Но некоторые неисправности себя никак не проявляют.

Прежде чем мы расскажем, как производится ремонт конвекторных обогревателей своими руками, полезно вспомнить устройство конвектора отопления с механическим термостатом:

Устройство конвекторного обогревателя с механическим управлением.

Выключатель – обеспечивает полный разрыв электрической цепи, отключая агрегат от розетки;
Предохранители – защищают электросеть от перегрузок, срабатывая при коротком замыкании;
Механический термостат – контролирует температуру воздуха, включая и выключая нагревательный элемент конвектора отопления;
Нагревательный элемент – чаще всего представляет собой ТЭН закрытого типа, запаянный в металлическую трубку.

Итого, перед нами почти весь список того, что может здесь сломаться. Ремонт такого конвектора своими руками не отягощен какими-либо сложностями, нужно только разобраться в его устройстве.

Перед тем как начинать какие-то работы, советуем вспомнить про гарантию. Загляните в документы на сломанный аппарат и убедитесь, что гарантийный срок уже прошел. Если гарантия все еще действует, советуем поискать сервисный центр. Например, для того чтобы отыскать сервис по ремонту конвекторов Timberk, достаточно воспользоваться любой поисковой системой.

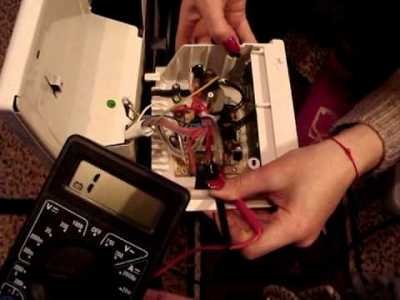

Аккуратно прозвоните все узлы конвектора мультиметром.

Ремонт конвектора отопления своими руками начинается с проверки поступления питающего напряжения из электросети. То есть, нам нужно проверить целостность кабеля и вилки. Берем в руки мультиметр и проверяем наличие электрического тока на конце питающего кабеля. Если тут ничего нет, следует заменить сам кабель или вилку. Не мешало бы проверить и саму розетку – вполне возможно, что сломалась именно она.

Выполняя ремонт конвекторов отопления своими руками, не забудьте проверить выключатель. Конвекторные обогреватели представляют собой довольно мощное оборудование, поэтому контактные группы в тумблерах могут искрить. Со временем это приводит к полному отсутствию контакта. Вышедший из строя тумблер можно заменить или прочистить – разбирайте его аккуратно, так как имеющиеся внутри мелкие детальки с пружинками имеют свойство разлетаться по всему столу.

Если с выключателем все хорошо, продолжаем ремонт конвектора своими руками – проверяем термостат. В холодном состоянии его контакты замкнуты, поэтому они легко «прозваниваются» мультиметром. Если термостат неисправен, следует отыскать такой же узел и заменить его – так будет проще. В некоторых агрегатах термостат объединен с выключателем, поэтому замене подлежит все и сразу.

Если все предварительные цепи целые, у нас остается последний подозреваемый – это ТЭН. Именно он может стать основной причиной выхода конвектора отопления из строя. Ремонт этого узла своими руками невозможен, так как нагревательные элементы не ремонтируются – вам нужно найти аналогичный ТЭН и подвергнуть его замене.

Определить исправность или неисправность ТЭНа поможет его сопротивление:

Проверьте сопротивление ТЭНа конвектора.

Бесконечное – здесь налицо обрыв;
Нулевое – произошло короткое замыкание;
30-50 Ом – ТЭН вполне «здоров».

Кстати, если конвектор не работает по причине того, что в щитке срабатывают «автоматы», проверьте сопротивление между контактами ТЭНа и его корпусом (а также корпусом всего прибора).
