Как установить модульный светильник в подвесной потолок

Подключение

Двухжильный провод прокладывают от отверстия к отверстию. Возле каждого делают петлю. Далее ее достают из отверстия, где запланировано местонахождение светильника.

Петли разрезают или снимают с проводов изоляцию примерно на 3 см. Для установки светильника нужна пара 10-12-сантиметровых жил провода (по 3 см из которых необходимо оголить).

Следующий шаг — присоединение одного из концов провода к клемме осветительного прибора, а второго — к проводнику электропитания, подходящего от переключателя.

Чтобы правильно подключить светильник, рекомендуется придерживаться следующей схемы:

Фиксация конструкции

Закрепление точечных светильников на подвесном потолке проводится с помощью скоб (они расположены на боковинах устройств). Их нужно аккуратно отогнуть кверху, а затем вставить прибор в заранее подготовленные отверстия.

Завершают установочные работы подключением концов проводов к питающему проводнику через переключатель. Теперь можно подключать электроэнергию и пользоваться светильниками.

Как подключить светильники на подвесном потолке: схема работы

Обычно установка светильников Армстронг не вызывает особых сложностей, так как размер ячейки и габариты самого устройства полностью совпадают.

Для того, чтобы произвести подключение, нужно использовать такие инструменты:

  • Лестницу-стремянку;
  • Комплект отверток;
  • Плоскогубцы.

Установить светильники в подвесной потолок своими руками может человек, даже не сильно знакомый с миром электрики, так как ничего сверхсложного тут нет.

Инструкция по монтажу лампочек Армстронг довольна проста:

  • Перед тем, как начать работу, с прибора нужно снять растры (как правило, это защитный пластик или стекло), оставляя лишь корпус;
  • Далее в выбранную ячейку по диагонали под углом нужно вставить сам светильник;
  • Когда прибор полностью «вошел» в потолок, его необходимо горизонтально провернуть и окончательно совместить с ячейкой.

Считается допустимым использовать одно крепление на две ячейки, а на четыре – не меньше четырех. Иначе во время работы придется дополнительно крепить светильник к потолку, чтобы снизить нагрузку и убрать риск обрушения конструкции.

Драйвер (источник питания)

Для возможности подключения накладных и встраиваемых светильников Армстронг к стандартной бытовой розетке в 220V применяется драйвер, который адаптирует характер поступающего тока к приборам, работающим на светодиодах, а также пропускает его только в одном направлении. Драйвер обеспечивает качество подающегося света, продлевает ресурс светового оборудования.

Характеристики драйвера:

  • КПД (стандартные показатели 80 – 90%).
  • Коэффициент мощности (cos φ или λ, либо Pf) показывает соотношение между полной мощностью и той, которая выдается (активной, соответствующей энергопотреблению прибора). При некорректном Pf (до 0,5) из-за перегрузки сети будут выбиваться пробки на счетчике. Правильный вариант Pf – более 0,9. Данный параметр (при покупке ЛЕД-оборудования) рассчитывается при суммировании коэффициента мощности однотипных драйверов, одновременно подключенных к сети, а также, если в электросети имеется ограничение по величине тока.
  • Пиковый пусковой ток. Появляется при первичной зарядке конденсаторов драйвера, может в десятки раз превосходить номинальные параметры, и привести к повреждению сетевой аппаратуры высокой чувствительности. Обычные сетевые автоматы обычно не успевают среагировать на резкое повышение пускового тока. Данная величина в паспорте не указывается, поэтому рекомендуется обсудить возможность возврата прибора, если окажется, что работать он не может из-за уровня пускового тока. Распознать проблему можно по излишне громкому щелчку искры в момент включения LED-лампы.
  • Коэффициент пульсации – определяет стабильность величины тока, который подается драйвером, и светового потока. Частота пульсации последнего в 50 – 100 Гц не воспринимает глазом человека, но оказывает негативное воздействие на организм, показания в 300 Гц и более не вызывают негативной реакции мозга. Чтобы проверить, уровень пульсации того или иного светильника Армстронг, необходимо направить на поток света камеру смартфона – если на экране начнут «бегать» полосы, то пульсация превышает допустимый уровень и покупать такой прибор не рекомендуется. Наша компания реализует оборудование, соответствующее всем нормам СНиПа и СанПиНа.
  • Ресурс (надежность и долговечность драйвера). Показатель зависит от качества компонентов (в частности – конденсаторов), из которых состоит прибор. Качественное устройство будет работать без проблем десятки тысяч часов, тогда как оборудование низкого качества только вначале будет служить исправно, но уже через год выйдет из строя из-за дешевого конденсатора с небольшим ресурсом. Поэтому при выборе драйвера нужно рассматривать гарантийный срок (должен быть более 3-х лет).

Чтобы точно измерить все характеристики светильников для потолка Грильято и Armstrong, применяется гониофотометр. Это громоздкий измерительный комплекс, который стоит дорого, и позволить его себе могут только специализированные лаборатории и крупные производители. Поэтому при покупке осветительных приборов все же нужно довериться нашим профессионалам, которые в курсе характеристик представленного на сайте товара. Мы реализуем оборудование, соответствующее всем нормам СНиПа и СанПиНа. Консультанты помогут выбрать прибор для установки в производственные, медицинские, учебные, жилые и пр. помещения.

Ремонт подвесных потолков типа Армстронг своими руками

Ремонт подвесного потолка типа Армстронг – несложный процесс. Прежде, чем приступить к ремонтным работам, вам нужно демонтировать конструкцию. Для этого вам понадобится шпатель, нож, отвертка, кусачки, плоскогубцы.

Инструкция по демонтажу потолка:

  • Отогните профиль, который установлен на последней глухой плитки. Для этого используйте кусачки либо отвертки.
  • Демонтируйте глухую плиту.
  • Вытащите скобы и остальные плиты.
  • При необходимости демонтируйте несущий и угловой профиль.

После демонтажа потолка можно приступать к ремонтным работам. Деформированные плиты и крепежные элементы подлежат замене. Если причиной деформации полотна стал потоп, то вам нужно сначала демонтировать осветительные приборы, и только потом разбирать подвесной потолок.

Установка светильника Армстронг в подвесные потолки

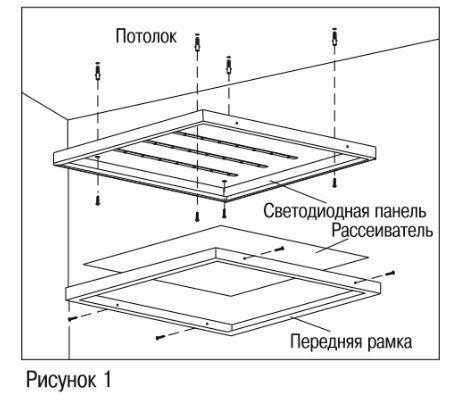

Данный светодиодный светильник предназначен для установки в потолки со стандартным модулем 600х600 мм, с видимыми направляющими T24 или T15 (потолки Armstrong или подшивные потолки из гипсокартона). Перед монтажом светильника определитесь с местом его установки в подвесном потолке и удалите оттуда панель, место которой займет светодиодный светильник Армстронг. После этого подведите к этому месту сетевые провода.

Светильник может иметь как индивидуальную картонную упаковку, так и расфасован по черыте штуки в картонную коробку побольше.

Выньте светильник из коробки.

Снимите защитный целофановый пакет.

Присоедините заведенные внутрь корпуса светодиодного светильника сетевые провода к клеммной колодке. Подключение заземляющего провода обязательно!

Схема подключения светодиодного светильника Армстронг с призматическим рассеивателем к питающей сети:

Все работы по монтажу и обслуживанию светодиодного светильника должны производиться только при отключенной сети питания.

Подключение светильника к электрической сети и заземлению выполняется монтажными кабелями сечения не менее 0,75 кв.мм с помощью клеммной колодки.

Не допускайте эксплуатацию светодиодного светильника без защитного заземления!

Затем установите обратно светорассеиватель.

Установите обратно в корпус светодиодного светильника Армстронг светорассеиватель.

Установите на место панель подвесного потолка.

На этом установка светодиодного светильника Армстронг завершена.

Установленный светильник будет радовать глаз дневным светом, долговечностью и потрясающей экономичностью!

Устройство люминесцентных ламп

Схема подключения обычной люминесцентной лампы значительно отличается от аналогичной схемы приборов накаливания. Они состоят из основных компонентов:

  • плата управления, регулирующая поступление тока;
  • электроды;
  • стеклянная трубка или колба, покрытая люминофором.

Внутри колбы находится смесь паров ртути и инертных газов, и электроды. Входное напряжение вызывает движение частиц, порождая ультрафиолетовое излучение. Однако оно невидимо человеческому глазу. В видимый свет его переводит люминофор, которым покрывается внутренняя поверхность колбы. Изменение состава люминофора меняет оттенок и цветовую температуру освещения.


Устройство люминесцентных осветительных приборов.

Процессами управляют стартер и пускорегулирующий аппарат, стабилизирующие напряжение и обеспечивающие равномерное свечение без пульсаций и мерцаний.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

  • От распределительной коробки к месту расположения светильников протягивают электрические провода.
  • Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
  • В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
  • Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы

Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным

Монтаж с помощью потолочного крюка

Обычно крюк для закрепления осветительных приборов монтируется еще при строительных работах. В этом случае, перед тем как повесить люстру на потолок, необходимо проверить его на прочность.

Монтажный крюк

Для проверки, на некоторое время к установленному крюку подвешивают груз, соответствующий весу или немного тяжелее люстры. В случае если закрепленный груз не сместился, можно спокойно вешать люстру на место. Если крепежный крюк сместился, а тем более выпал, то можно самостоятельно провести монтажные работы.

Испытание крюка весом люстры

Для этого необходимо:

  • перфоратором проделывают нужное отверстие (если его еще не было);
  • в него вставляют правильно подобранный металлический анкер или складной пружинный дюбель с кольцом. Он должен плотно прилегать к внутренней поверхности просверленного отверстия;
  • в деревянный потолок достаточно вкрутить прочный крюк-саморез.

Почитайте:   Подсветка потолков своими руками

Это наиболее простой метод, описывающий как прикрепить люстру к потолку.

Схематичное крепление держащего элемента

В случае если потолок отделан гипсокартоном или установлено натяжное полотно, работы по крепежу люстры на крюк могут усложниться.

Гипсокартонные листы довольно прочные, поэтому крепление небольшого светильника можно осуществить прямо на сам материал, но стоит учесть небольшие нюансы:

масса прикрепленного осветительного прибора не должна превышать 6 кг;
стоит обратить внимание на то, что при замене ламп можно повредить листы или случайно задеть рукой низко висящий светильник.

В случае если этого не было сделано, то можно подвесить люстру на пружинный дюбель или специальную бабочку, установленные в просверленное отверстие. Дюбель будет необходимо подкрутить специальной гайкой, а распорку-бабочку подтянуть саморезом до щелчка. Весь крепеж должен быть укомплектован шпилькой или крюком, на который закрепляется люстра.

Один из вариантов крепления люстры, если потолок из гипсокартона

При установке натяжного потолка необходимо заранее позаботиться о том, как закрепить светильник. Нужно помнить, что натянутое полотно не может служить крепящейся основой для люстры. Монтируя натяжной потолок, рабочие, прежде чем вырезать отверстие для прикрепления светильника, заранее приклеивают термокольцо. Если этого не сделать, то повесить люстру к потолку будет невозможно, так как натянутое полотно будет рваться. Через вырезанное отверстие выводятся соединительные провода.

При таком варианте сначала нужно подвесить люстру на крюк, а затем присоединить электрические провода, после чего место крепления прикрывается декоративным колпаком светильника.

Схема крепления при натяжном потолке

Установка и отделка своими руками

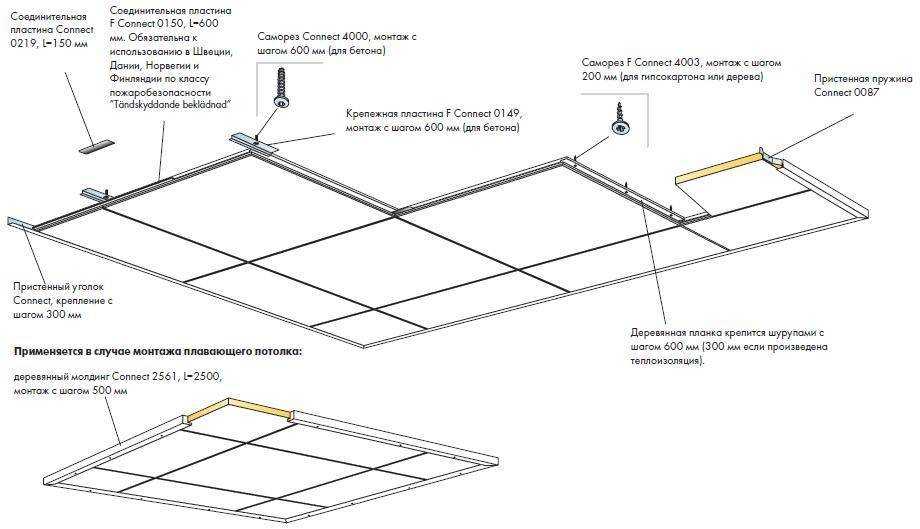

Монтаж любого потолка начинается с чертежа. Начертив на бумаге свой будущий «Армстронг», вы можете проводить разметку непосредственно на черновом потолке. В первую очередь, необходимо определиться с тем, на каком расстоянии от последнего будет располагаться ваша подвесная конструкция. На этот показатель влияет один главный фактор: наличие дополнительных элементов в составе фальш-потолка. Это могут быть лампы, вентиляторы, сплит-системы или даже просто провода, которые не получилось, не захотелось и не сложилось спрятать в стенах.

Приступаем к разметке потолка. При помощи уровня делаем отметки в углах комнаты на необходимой высоте. Затем эти отметки соединяются при помощи трассера или инфракрасного уровня ровными линиями. Профессионалы советуют также измерять расстояние от пола помещения до насечки. Таким образом, определяется самая низкая точка, на которую опустится потолок подвесного типа. Теперь имеется все, чтобы правильно собрать каркас «Армстронга».

Когда разметка готова, начинаем монтировать периметральный или угловой профиль. Главной особенностью этого процесса является крепление таким образом, чтобы образовалась полка. А верхний край профиля пришелся как раз на начерченную полосу. Необходимые крепления устанавливаются на расстоянии 40-50 см друг от друга. Все углы обрезаются под углом в 45 градусов.

Дальнейшая инструкция предполагает установить подвесы. Для этого нужно сделать отверстия перфоратором в старом потолке, в которые вставляются крепежные узлы. Расстояние между дюбель-крюками не должно превышать 1,2 м, а от каждой стены они должны отходить на 60 см. Также при этом следует учитывать и нагрузку на каркас потолка. Чем она больше, тем ближе должны быть друг к другу анкерные крюки, на которые сразу же нужно повесить подвесы. «Бабочкой» регулируем длину детали

В примерной карте установки подвесов можно увидеть, на каком расстоянии и в каком количестве их следует размещать. Здесь зеленые крестики – основной крепежный узел, а бежевые – дополнительный, который устанавливается по необходимости.

Следующим этапом будет раскладка несущих профилей или направляющих, которые должны располагаться параллельно угловой рейки одной из сторон помещения. Многие профессионалы советуют собирать вначале ячейки для плит, но иногда технология сбора не позволяет этого делать. Теперь необходимо ровно прицепить направляющие к крючкам подвесов.

Поперечные профили необходимо крепить на несущие с шагом в 60 см, чтобы образовалась квадратная ячейка для будущего полотна. Можно их установить не идеально ровно, а под диагональ.

Когда сборка каркаса подвесной конструкции завершена, можно приступать непосредственно к монтажу плит. Правила сбора «Армстронга» заключаются в том, что полотно необходимо крепить, вставляя каждый лист в отведенную ячейку. Первыми кладутся плиты, которые несут определенный функционал: с встроенными светильниками, вентиляционные решетки и сплит-система. Затем продолжайте глухими квадратами из центра помещения, постепенно продвигаясь к краям.

Легкими движениями рук плиты вводятся в межпотолочное пространство и укладываются в ячейку. В случае недостаточной стыковки полотна с ячейкой нельзя надавливать на него сверху. Нужно аккуратно снизу подтолкнуть уголки квадрата.

Приступая к установке новых потолков, позаботьтесь о том, чтобы старые не были влажными, рыхлыми или неисправными. Ведь от состояния основы напрямую зависит долголетие и внешний вид подвесного потолка «Армстронг». Максимальной эффективности в процессе монтажа такой конструкции помогут добиться советы профессионалов, которые придутся впору не только во время установки, но также и в дальнейшей эксплуатации.

Схема подключения

Для подключения к сети используется стандартная схема 4х18. Рекомендации, которые помогут провести все правильно по технологии:

  1. Проводку под потолком следует прятать в гофру, которую закрепляют с помощью стяжек. Это поможет исключить провисание и повреждение хрупких декоративных плит.
  2. Распредкоробку следует размещать возле осветительных приборов, от нее вести питающий кабель к каждому светильнику.
  3. Лампочки и отражатели устанавливать после помещения светильника на его место.
  4. Подключение кабелей: нулевой (синий) подключить к клеммнику через N разъем, фазный (белый/красный) – на клемму L.

Монтаж поперечин и панельного декора

Следующим этапом идет установка поперечных планок длиной 1200 мм, для монтажа боковых связей торцевые замки вводят в зацепление с окнами в несущем профиле и выравнивают по разметке. После заделки большого поперечного профиля лучше всего сразу поставить подвесы, удерживающие данный сектор конструкции.

Для этого выбирают точку над ближайшей группой отверстий в несущей балке и с помощью перфоратора в бетонной плите пробивают отверстие под дюбель с петлей. Зачастую параллельно с монтажом поперечин каркаса подвесной потолок прихватывают проволокой к потолочным крюкам. Пока система полностью не собрана и не нагружена декоративными панелями, конструкция остается достаточно подвижной.

Далее нужно выполнить монтаж поперечин длиной 600 мм, их вставляют в каркас подвесного потолка, последовательно перемещаясь по периметру комнаты. В последнюю очередь проверяется правильность подрезки боковых реек, прилегающих к стенке.

Нередко на подрезной участок подвесной системы до завершения монтажа укладывают один ряд декоративных плит, чтобы убедиться в отсутствии сильных деформаций профиля. Если стена помещения оказалась слишком кривой, то, возможно, в первую очередь потребуется вырезать и уложить буферный16 ряд подрезанных плит. Одновременно подтягивают и регулируют длину подвесов, а так как вес резанных потолочных плиток разный, возможно, потребуется установить дополнительные подвесы.

На завершающем этапе выполняют окончательную закладку декоративных плит на потолочную раму. Делается это очень просто. Достаточно аккуратно завести плиту в окно каркаса, выровнять в горизонтальном положении и уложить ее на полки каркасного профиля.

Использование светильников Армстронг в интерьере

Светильники Армстронг не обладают широким разнообразием форм, но с их помощью можно создавать довольно интересные дизайны интерьеров. Благодаря встраиваемой конструкции, такие светильники не перегружают пространство и не занимают лишнего места.

Очень удачно такие осветительные конструкции смотрятся в сочетании с натяжными потолками, а при установке светильников Армстронг в подвесной потолок, можно получить ровную одноуровневую поверхность, которая выглядит аккуратно и лаконично.

Конструкция некоторых светильников позволяет использовать их в узких помещениях наподобие коридоров и прихожих. К тому же, светильники Армстронг устойчивы к воздействию влаги, поэтому их можно безбоязненно устанавливать в ванных комнатах и в кухнях. Нередко такие конструкции выполняют функции основного освещения, хотя в некоторых случаях светильники служат декоративным дополнением к люстре.

Потолочные светильники Армстронг очень часто можно встретить в офисных помещениях, ведь хорошее освещение – важное условие для продуктивной работы. Ненавязчивый, строгий, лаконичный дизайн таких светильников способен вписаться в любой офис

Такие приборы не выделяются на фоне общего стиля помещения, а их холодный рассеянный свет настраивает на рабочий лад.

Порядок установки

Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.

Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.

Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.

Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.

Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.

Как установить светильник в подвесной потолок, вы можете узнать из этого видео:

Правильный монтаж корпуса

https://youtube.com/watch?v=YGExpbtJHLY

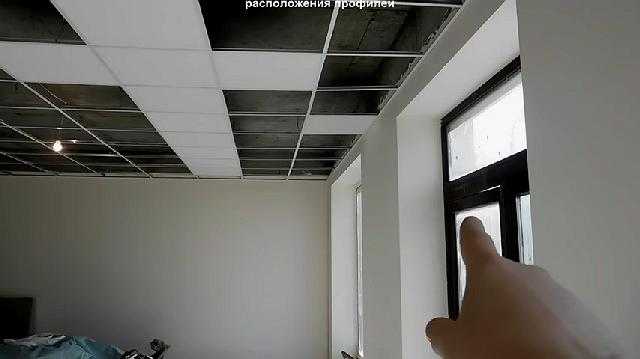

Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:

Использование лазерного уровня

Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.

Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.

Вывод

Потолки армстронг очень востребованы, причем они уже вышли за пределы исключительно офисного использования, все чаще такие модели рассматривают для ванных комнат, помещений с низкими или средним по высоте потолками.

Установка светильника Xiaomi Yeelight на место старой люстры

Подвесные потолки в современном интерьере позволяют значительно сэкономить время и упростить монтаж электропроводки по объекту. Кроме того они очень эстетичны и гибки в плане дизайна. Особой популярностью в офисном сегменте пользуются подвесные потолки типа Армстронг или Грильято. Ровные плиты из пористого гипсокартона, визитная карточка практически каждого офисного помещения и не только делового сегмента. Они позволяют легко добираться до монтажных коробок и светильников в них встроенных, добавлять устройства, закладывать дополнительные коммуникации таких как интернет, телефон, видеонаблюдение. В этой статье речь пойдет об установке светильника Армстронг и подключении своими руками.
