Создание ветрогенератора из автомобильного генератора: преимущества, недостатки, инструкция по сборке и установке

Как изготовить ротор

При изготовлении ветрогенератора необходимо учесть, что ротор автомобильного генератора оснащен обмоткой электромагнитного возбуждения. Если все делать своими руками, его конструкцию допускается упростить. Можно убрать коллектор, перемотать обмотки статора, что позволит трансформировать агрегат в тихоходный. Рекомендуется переделать железный ротор.

Схема ротора с обмоткой для самодельного ветряка

На вал ротора обязательно вытачивается немагнитная алюминиевая насадка. На нее устанавливают специальный бандаж из стальной трубы. Это необходимо делать с небольшим натягом. На поверхности бандажа делают разметку и при помощи суперклея устанавливают прямоугольники из неодимовых магнитов, придерживаясь чередования полюсов. Между данными элементами заливают эпоксидную смолу, что позволяет выровнять поверхность.

Такой ветрогенератор будет вырабатывать достаточное количество энергии только при частоте вращения 6000 оборотов за минуту. Чтобы сделать его продуктивным и при 600 об./мин., необходимо увеличить обмотку статора в пять раз. Одновременно необходимо уменьшить и само сечение привода.

Чтобы ветряк работал эффективнее, необходимо использовать самодельный генератор для ветряка, применяя неодимовые магниты. Их наклеивают на агрегат с небольшим перекосом, что предотвращает залипание. Лопасти данного ветряка должны иметь большой размер. Для уменьшения магнитного поля рекомендуется перебрать пластины статора, выровнять их, после чего собрать обратно.

Расчет мультипликатора

Генераторная установка имеет наклонную токоскоростную характеристику: с ростом оборотов ротора увеличивается максимальная отдаваемая им мощность. Следовательно, чтобы обеспечить наибольшую эффективность тихоходного ветрогенератора, нам понадобится мультипликатор с большим коэффициентом повышения.

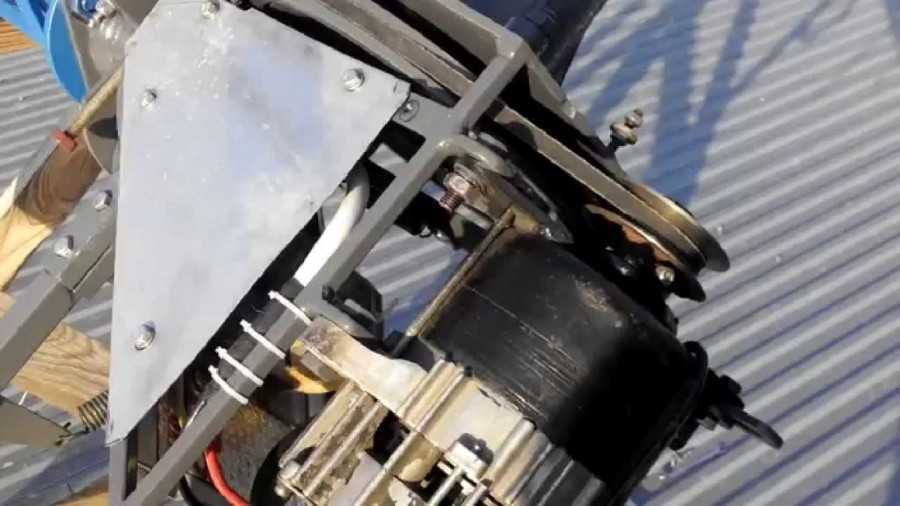

Для самодельной конструкции наиболее оптимальное решение — это ременной мультипликатор: он прост в изготовлении и требует минимума станочных работ. Коэффициент повышения оборотов у него будет равен отношению диаметра ведущего шкива, связанного с осью винта, к диаметру ведомого шкива генератора. При необходимости передаточное число будет легко скорректировать заменой одного из шкивов.

При проектировании мультипликатора нужно учитывать как средние обороты лопастного узла, так и токоскоростную характеристику генератора. Если мы используем серийный автомобильный генератор, то ее без труда можно найти в Интернете, с самодельными же конструкциями, скорее всего, придется идти методом проб и ошибок.

Для примера возьмем распространенный тракторный генератор, о котором уже писали выше.

Взяв расчетную мощность нашей ветроустановки в 90 ватт, найдем точку на графике, соответствующую выходу генератора на эту мощность. При номинальном напряжении 14 В нам потребуется токоотдача не менее 6,5 А — согласно графику, это произойдет при оборотах чуть выше 1000 об/мин. Пусть винт нашей конструкции вращается ветром со скоростью 60 об/мин (ветер средней силы). Значит, нам потребуется как минимум двадцатикратное соотношение диаметров шкивов — для 70-миллиметрового шкива генератора шкив ветряка должен будет иметь диаметр почти полтора метра, что неприемлемо. Это недвусмысленно намекает, насколько мала эффективность ветрогенераторов такого типа — без сложного многоступенчатого редуктора, который сам по себе приведет к большим потерям мощности, вывести автомобильный генератор на рабочий режим практически невозможно.

Основные элементы конструкции

Несмотря на большое разнообразие ветрогенераторов и способов их изготовления, все они состоят из одинаковых конструктивных элементов.

Ветровое колесо

Лопасти считаются одним из важнейших элементов ветровой установки. Их конструкция влияет на работу других узлов генератора. Для изготовления лопастей применяются различные материалы.

Перед изготовлением нужно выполнить расчеты длины лопасти. Если для изготовления берется труба, то ее диаметр должен быть не менее 20 см, при запланированной длине лопасти в 1 метр. Далее труба разрезается на 4 части с помощью лобзика. Одна часть используется для изготовления шаблона, по которому вырезаются остальные лопасти. После этого они собираются на общем диске, и вся конструкция закрепляется на валу генератора. Собранное ветровое колесо необходимо отбалансировать. Балансировка должна выполняться в помещении, закрытом от ветра. Если операция проведена правильно, колесо не будет самопроизвольно вращаться. В случае самопроизвольного вращения лопастей, они подтачиваются до тех пор, пока вся конструкция не придет в равновесие. В самом конце проверяется точность вращения лопастей. Они должны вращаться в одной плоскости, без каких-либо перекосов. Допустимая погрешность составляет 2 мм.

Мачта

Следующим элементом конструкции ветрогенератора является мачта. Чаще всего она изготавливается из старой водопроводной трубы, диаметр которой должен быть не 15 см, а длина – до 7 метров. Если в радиусе 30 метров от запланированного места установки имеются какие-либо сооружения или постройки, в этом случае высота мачты увеличивается.

Для того чтобы вся установка работала максимально эффективно, колесо с лопастями поднимается выше окружающих препятствий не менее чем на 1 метр. После установки основание мачты и колышки для крепления растяжек заливаются бетоном. В качестве растяжек рекомендуется использовать оцинкованный трос, диаметром 6 мм.

Генератор

Для ветровой установки можно использовать любой автомобильный генератор, желательно с более высокой мощностью. Они все обладают идентичной конструкцией и требуют переделки. Подобная переделка автомобильного генератора для ветряка предполагает перемотку проводника статора, а также изготовление ротора с использованием неодимовых магнитов. Чтобы их надежно зафиксировать, требуется высверлить отверстия в полюсах ротора. Установка магнитов выполняется с чередованием полюсов. Сам ротор оборачивается бумагой, а все пустоты, образующиеся между магнитами, заливаются эпоксидной смолой.

В процессе наклейки магнитов должна соблюдаться их полярность. Поэтому ротор подключается к источнику питания. Включенный ротор создает магнитное поле и каждый магнит приклеивается на свое место той стороной, которая притягивается.

Для подключения ротора можно использовать любой блок питания, напряжением 12 вольт и силой тока от 1 до 3 ампер. Подключение осуществляется таким образом, что съемное кольцо, расположенное ближе к клыкам, является минусом, а положительная сторона располагается ближе к концу ротора. Магниты, установленные в промежутки ротора или клыки, вызывают самовозбуждение генератора, и это считается их основной функцией.

В самом начале вращения ротора, магниты начинают возбуждать ток в генераторе, который также поступает на катушку, приводя к увеличению магнитных полей клыков. В результате, генератор выдает ток с еще большей величиной. Получается своеобразный круговорот тока, когда происходит возбуждение генератора и дальнейшее питание собственного ротора, на который установлены электромагнитные полюса. Собранный генератор необходимо опробовать и произвести измерения полученных выходных данных. Если агрегат при 300 оборотах выдает примерно 30 вольт, то это считается нормальным результатом.

О самодельных ветряках для дома

Особый интерес к ветряной энергии проявляется на уровне бытовой сферы. Это понятно, если краем глаза взглянуть на очередной счёт за потреблённую энергию. Поэтому разного рода умельцы активизируются, используя все возможности получения электричества недорого.

Одна из таких возможностей, вполне реальная, тесно связана с ветряком из автомобильного генератора. Уже готовый прибор – автомобильный генератор – достаточно лишь оснастить правильно сделанными лопастями, чтобы иметь возможность снимать с клемм генератора какое-то значение электрической энергии.

Правда эффективно работать он будет лишь при условии наличия ветреной погоды.

Пример из практики бытового применения ветряных генераторов. Удачно разработанная и вполне эффективная практическая конструкция ветряка. Установлен трёхлопастной винт, что редкость для бытовых аппаратов

Использование фактически любого автомобильного генератора приемлемо для конструирования ветряка. Но подобрать для дела обычно стараются модель мощную, способную выдавать большие токи. Здесь на пике популярности конструкции генераторов от грузовых автомобилей, крупных пассажирских автобусов, тракторов и т.п.

Помимо генератора, для изготовления ветряка потребуется ещё ряд комплектующих деталей:

• винт двух- или трёх- лопастной;
• автомобильный аккумулятор;
• электрический кабель;
• мачта, элементы опоры, крепёж.

Конструкция винта на две или три лопасти считается наиболее оптимальной для классического ветряного генератора. Но бытовой проект зачастую далёк от инженерной классики. Поэтому чаще всего на домашнюю конструкцию стараются подобрать уже готовые винты.

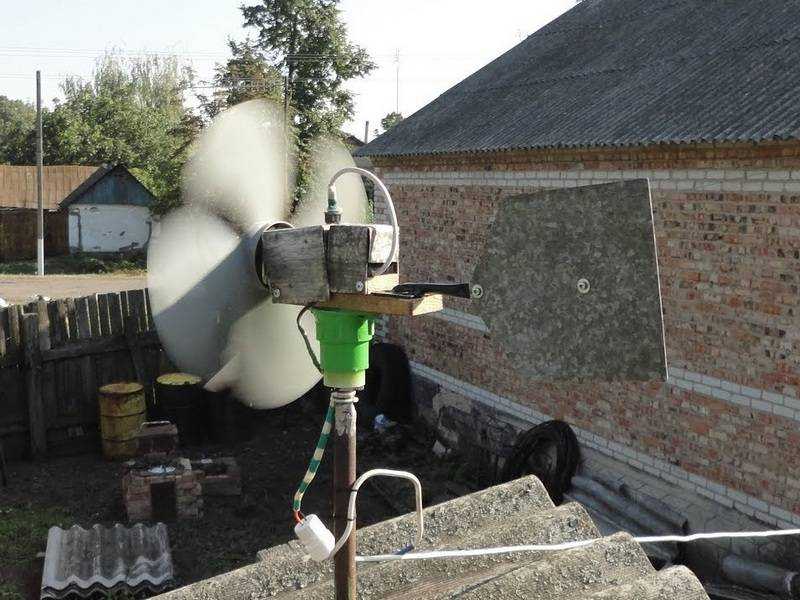

Крыльчатка от вентилятора легкового автомобиля, которая будет использована в качестве винта ветряной домашней установки. Лёгкость и большая полезная площадь для воздушной силы позволяют применять такие варианты

Таким, к примеру, может стать крыльчатка от внешнего блока сплит-системы кондиционирования воздуха или от вентилятора того же автомобиля. Но когда есть желание следовать традициям конструирования ветрогенераторов, придётся сооружать пропеллер ветряка от начала до конца своими руками.

Принцип работы и схемотехника

Вариант приобретения промышленного ветряка предусматривает высокие инвестиционные затраты на покупку, монтаж, пусконаладку оборудования. Но если сделать такое устройство своими руками, то вложения можно радикально снизить. И все же собственно генератор в любом случае стоит достаточно дорого. Значительно сэкономить можно посредством применения автомобильного генератора – нового или бывшего в употреблении.

Этому устройству все равно, что служит приводом – автомобильный двигатель или лопасти ветряка. Это позволяет применить его в составе самодельной ветровой энергоустановки. Для этого его надо оснастить крыльчаткой, которая будет создавать вращающий момент, используя энергию ветра.

Одна из проблем, возникающих при эксплуатации таких установок – ветер потребной силы будет не всегда. Поэтому нужен буферный элемент, который будет запасать электроэнергию, а в нужное время ее отдавать. Удобнее всего использовать в этом качестве автомобильный аккумулятор. Он подходит под напряжение генератора (12 или 24 вольта), но для питания бытовых приборов малопригоден (в лучшем случае для освещения, если применить лампы на соответствующее напряжение). Поэтому в схему электроснабжения добавляется еще один элемент — инвертор-преобразователь 12VDC/220VAC. Его мощность выбирается в соответствии с мощностью генератора. Инвертор стоит недешево, он в наибольшей степени будет определять стоимость установки. Можно обойтись без него, но круг запитываемых потребителей резко сократится, и качество электроэнергии будет зависеть от уровня заряженности аккумулятора. Исходя из этих аргументов, складывается схема электроснабжения объекта от ветрогенератора.

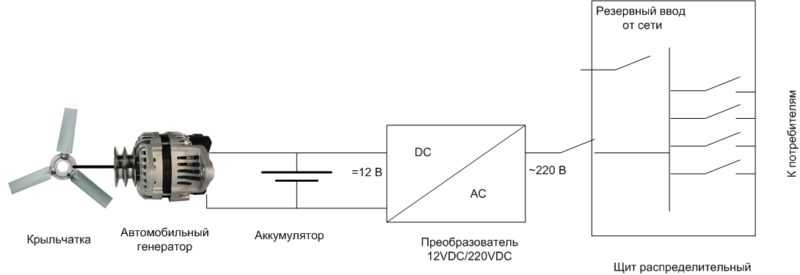

Схема электроснабжения от ветрогенератора

В глобальном подходе можно не устанавливать и аккумулятор. Условия его эксплуатации неоптимальны, генератор не всегда будет обеспечивать нужный режим подзаряда. Но без него установка будет работать только при наличии ветра достаточной силы.

Процесс сборки ветрогенератора

В первую очередь надо продумать место установки мачты с ветряком. Вращающийся узел должен минимум на метр быть выше самого высокого предмета, расположенного в непосредственной близости. Отсюда выбирается высота мачты. Ее можно изготовить из алюминиевых труб, но подойдут и стальные водопроводные. Из труб различного диаметра можно составить телескопическую мачту необходимой длины. Во избежание падения, ее надо оснастить растяжками из расчета один ярус на 3-4 метра высоты.

Следующий вопрос, который придется решить – схема возбуждения генератора. Так как в состав системы электроснабжения входит автомобильный аккумулятор, можно включить в схему регулятор напряжения и воспроизвести работу бортсети машины. На самом деле необходимости в этом нет. Задача ротора – создать вращающееся магнитное поле. Это можно сделать и другими способами. Один из путей:

• полностью удалить обмотку ротора;
• вместо нее подобрать или выточить ротор из немагнитного материала (алюминия и т.п.);
• плотно установит ротор на ось;
• установить по поверхности ротора 24 неодимовых магнита, чередуя полюса, закрепляя их эпоксидным клеем.

Переделка ротора автомобильного генератора

Другая задача, которую придется решать, это работа ветроустановки при низких оборотах. Чаще всего ветер не будет настолько силен, чтобы обеспечивать достаточную частоту вращения пропеллера, а это означает недобор мощности. Один из путей решения проблемы – установка «повышающего» редуктора (мультипликатора). Этот способ несложен, но тянет за собой утяжеление конструкции и снижение ее надежности.

Второй способ требует навыков и затрат для переделки генератора. Он состоит в перемотке обмотки статора. Старую обмотку надо удалить, на ее место намотать новую. Так как витков должно быть больше, мотать надо проводом меньшего диаметра.

При выборе диаметра провода (он должен быть в лаковой изоляции) надо помнить, что снижение сечения ведет к снижению наибольшего допустимого тока. Излишне уменьшать диаметр в погоне за токоотдачей нельзя.

Если будущего владельца ветроустановки устраивает, что его ветряк будет работать при скорости ветра от 7..8 м/с, генератор можно не переделывать.

Удаление и перемотка обмоток статора

Теперь надо решить вопрос с пропеллером. Самый простой способ – подобрать готовый узел. Можно взять, например, колесо с лопастями от выносного блока кондиционера. Из коллективного опыта эксплуатации известно, что длина лопасти не должна быть меньше 70 см. Если меньше – вращающий момент может быть недостаточен для проворота вала генератора.

Если готового пропеллера нет, можно сделать его самостоятельно. Сначала желательно произвести расчет – для этого можно воспользоваться калькуляторами, размещенными в сети или инженерными справочниками. Другой вариант – взять готовые чертежи проверенных конструкций. Изготовить узел можно из пластика или легкого сплава (на основе алюминия). В качестве примера приведен чертеж лопасти, которую можно изготовить из пластиковой или алюминиевой трубы. Собранный узел пропеллера надо отбалансировать установкой дополнительных грузов или удалением части массы (высверливанием балансировочных отверстий). Правильно отбалансированный пропеллер при свободной установке на валу не занимает никакого предпочтительного положения.

Чертеж для изготовления лопасти

Механическая часть собирается на площадке, которая в дальнейшем должна поворачиваться по направлению ветра. Для ее крепления к мачте надо предусмотреть поворотный узел.

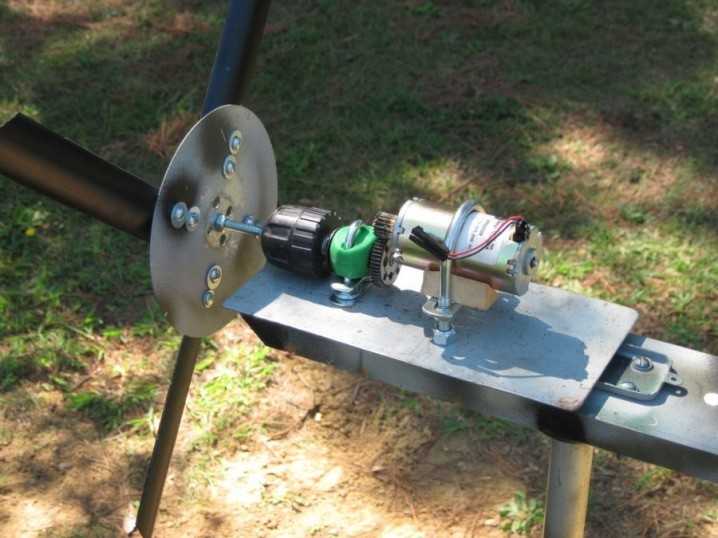

Собранный узел пропеллер-редуктор-генератор на поворотной площадке

Для ориентации по воздушному потоку предусматривается широкая лопасть. Ее можно использовать в качестве площадки для крепления легких элементов.

Поворотная площадка с лопастью

Ветрогенератор своими руками: вопросы и решения

Выполнив все эти шаги, сбор конструкции ветрогенератора из генератора считается завершенным. Но еще существуют некоторые детали самого процесса, которые дадут о себе знать в процессе применения сконструированного устройства. Эти процессы непосредственно связаны с автоматикой, которая регулирует накопление и распределение энергии. К автоматическим устройствам относятся контролер заряда, инвертор тока и другие, которые являются неотъемлемыми частями всех ветрогенераторов.Рассмотрим сооружение ветрогенератора на 24 В на основе автогенератора. Такая конструкция стабильно работает при силе ветра 5 м/с. При порывах ветра 15 м/с установка может давать от 8 до 11 А. Когда на улице дует сильный ветер, то коэффициент полезного действия конечно увеличивается. При этом мощность достигает не больше 300 Вт.

Собранная такая конструкция развивает 24 В. Ее спокойно можно применять с целью зарядки мобильных аккумуляторов, а также для поставки электроэнергии в линии, где проходит освещение.Основные ошибки процесса сборки самодельного ветрогенератора.

Дело в том, что сборка ветрогенератора дома собственноручно будет иметь ошибки. Даже в промышленных конструкциях также они имеются. Но ошибки наоборот отлично помогают совершенствоваться, о чем свидетельствуют работающие бытовые самодельные конструкции.Одной из часто допускающихся ошибок при конструировании ветрогенераторов для использования в быту, является отсутствие модуля торможения. Дело в том, что эта ошибка появляется в связи с тем, что в автомобильных генераторах просто нет в наличии этой детали. Поэтому обязательно конструкцию генератора следует доработать.

Но есть такие конструкторы, которые не желают этого делать . И просто не устанавливают данную деталь, рассчитывая на то, что и так все получится. Но по итогу все происходит совершенно наоборот. При сильном ветре происходит раскручивание винта до высоких скоростей. В результате подшипники не справляются, что приводит к блокировке ротора.

Ветрогенератор своими руками: некоторые ошибки

Еще одной распространенной ошибкой является отсутствие ограничителя поворота флюгера. Его зачастую просто забывают установить. А когда вспоминают, то уже поздно, конструкция выходит из строя. Минимальные повреждения – это перекручивание или обрыв электрического кабеля. Максимальные повреждения – поломка и разлом конструкции полностью.

Еще одной ошибкой, которую допускают в процессе сборки ветрогенератора, является неправильно проведенный расчет точки центра тяжести на основании флюгера. При такой ошибке в самом начале ветряк еще будет нормально работать. Но по истечении определенного времени появится перекос на узле подшипников, ограничится при этом свобода вращения, конструкция потеряет свою эффективность по отдаче энергии.

Нельзя полученной энергией от бытового генератора заряжать аккумуляторную батарею. Так как в скором времени аккумулятор перестанет держать заряд, появятся пробои в банках. Эта самая простая, но распространенная ошибка.

Как сделать ветрогенератор своими руками: последовательность действий

Для домашнего горизонтального ветрогенератора подходит мотор от трактора. Тракторный ротор вращается до 6000 об/мин, поэтому обмотку статора перематывают под малые обороты или устанавливают механический редуктор. С учетом моторного веса в 6 кг, лучше использовать метод изменения электрообмотки, что не увеличит общую массу конструкции.

Порядок изготовления:

1. Винтовыми лопастями послужит труба из алюминия Ø 200 мм. По чертежам вырезать 2—3 заготовки.
2. Из алюминиевого листа собрать диск винта. При размахе крыла в 2 м подойдет круг Ø 150—200 мм.
3. Вырезать 6 пластин и склеить их эпоксидкой.
4. В центре диска просверлить отверстие под крепление на валу, установить шпоночный паз.
5. На диске разметить и сделать отверстия для крепления болтами в намеченных точках лопастей.
6. На основание флюгерной конструкции сгодится труба прямоугольного профиля, прикрепленная к генератору.
7. К концу профильной трубы прикрепить хвостовой флюгер.
8. В точке центра тяжести, поперек тела трубы, закрепить болт (длиной до 300 мм и Ø 30 мм) снизу гайкой, сверху контргайкой. В его середине высверлить отверстие для кабеля.
9. Прикрепить генератор на основание флюгера.
10. Закрепить механизм на мачте.
11. Пропустить провод от генератора сквозь болт внутрь трубы для нижнего вывода.
12. Конец провода пропустить через контроллер и подключить к АКБ.
13. Поднять мачту и укрепить на месте растяжками.

Для увеличения срока службы ВСУ обязательным дополнением к конструкции становятся модуль торможения и ограничитель поворота флюгера.

Инструкция сборки из автомобильного генератора

Для конструирования своими руками ветрогенератора из автомобильного генератора подойдет четырехлопастное ветроколесо. У лопастей крыльчатого типа с Ø до 1,8 м аэродинамическое сопротивление улучшено, что повышает производительность энергии. Подготовленный пропеллер крепится к генераторной оси болтами.

Чтобы электрическая схема заработала, требуется предварительная перемотка статора. Для этого избавляются от катушки возбуждения и перематывают статор тонкими медными жилами. После переделки магнитная способность ротора увеличивается и появляется мощность до 300 ватт (при ветре 10 м/с). К механизму подключают провода и соединяют их аккумуляторной батареей и преобразователем напряжения.

Особенности сборки ветрогенераторра из стиральной машины своими руками

Единственным отличием при изготовлении ветрогенератора своими руками из стиральной машины считается невозможность его применения без модернизации. Диаметр ротора, извлеченного из разобранного двигателя, уменьшают на токарном станке для соответствия с магнитами. В дальнейшем процесс сборки ничем не отличается от обычной ветроустановки на неодимовых магнитах.

Ветрогенератор своими руками из шагового двигателя

Для подзарядки небольшого аккумулятора подойдет установка, выполненная из мотора принтера. Вырабатываемый переменный ток легко преобразуется в постоянный с помощью конденсаторов и диодных мостов по схеме.

С целью снижения потери 220 В пользуются диодами Шоттка.

Такому энергоустройству хватит винта до 50 см. Для изготовления лопастей берут ПВХ трубы. Под размер вала вытачивается втулка с фланцем и насаживается на него. Механизм закрепляется винтами. К фланцам крепятся лопасти.

Питание выводится к электроплате внизу. Из шагового двигателя выходят до 6 проводов, для которых требуются токосъемные кольца. Собрав в единую цепь все элементы, приступают к тестированию.

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

• с вертикальной осью вращения;
• с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

• количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
• материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
• шагом винта – регулируемый или фиксированный.

Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

Детали и расходные материалы

Для изготовления маломощного (не выше 1,5 кВт) роторного ветрогенератора потребуются такие компоненты:

• 12-вольтовый автомобильный генератор;
• 12-вольтовый аккумулятор;
• преобразователь с 12 В на 220 В, рассчитанный на мощности от 700 Вт до 1500 Вт;
• металлическая цилиндрическая емкость. Можно использовать обычное ведро или достаточно объемную кастрюлю;
• реле для зарядки аккумуляторов от авто и лампочка для контроля заряда;
• кнопочный выключатель на 12 В;
• вольтметр;
• детали для резьбовых соединений;
• провода сечением 2,5 и 4 квадрата;
• хомуты для крепления ветрогенератора к мачте.

Также потребуются следующие инструменты:

• ножницы для обработки листового металла (можно заменить УШМ);
• рулетка;
• маркер;
• отвертка;
• разные гаечные ключи;
• дрель со сверлами;
• пассатижи и бокорезы.

Доработка автомобильного генератора

Теперь о том, как сделать ветрогенератор из автомобильного генератора. Для изготовления генератор ветряной установки, в принципе, подойдёт автомобильный генератор от любой машины. Конструкции автогенераторов приблизительно одинаковые на разных автомобилях. Переделка его в генератор для ветрогенератора сводится к перемотке провода статора. А также изготавливается ротор на базе неодимовых магнитов. Отверстия для крепления магнитов сверлятся в полюсах ротора. Затем магниты устанавливаются с чередованием полюсов. Пространство между магнитами заполняется эпоксидной смолой, а сам ротор обёртывается бумагой.

Подобным способом умельцы переделывают двигатели от стиральных машин под генератор ветряной установки. Такие варианты также встречаются в интернете, но там магниты закрепляют на роторе под углом. Это делается для того, чтобы не происходило магнитного залипания. При магнитном залипании вал становится сложно сдвинуться с места. Чтобы этого избежать, магниты приклеивают с небольшим перекосом. По этой же причине лопасти делаются максимально большего размера.

Специалисты советуют делать новую обмотку на зуб статора по катушке. Существуют также варианты с всыпной обмоткой. Намотка катушки производится по трехфазной схеме в одном направлении. Эффективность генератора повышается с увеличением числа витков.

Те, кто переделывал автомобильный генератор под ветряную станцию, говорят, что нужно ориентироваться на следующую цифру. Если вы сделали 300 оборотов обмотки, то генератор должен выдавать примерно 30 вольт. Статор автомобильного генератора перематывается таким образом, что число витков увеличивается примерно в 7 раз, а их диаметр уменьшается. Это делается для того, чтобы увеличить выработку электрической энергии на малых оборотах. Ведь в автомобиле вращение происходит гораздо большей скоростью, нежели ветер будет вращать лопасти.

Чаще всего для изготовления ветряной установки подобного плана умельцы используют автомобильные генераторы с тракторов, грузовиков или мощных легковых автомобилей.

Лопасти являются одной из ключевых частей ветрогенератора. Работа остальных узлов во многом зависит от конструкции лопастей. Когда изготавливается самодельный ветрогенератор из автомобильного генератора, умельцы используют самые разные материалы. Это может быть простая канализационная труба из пластика. Такой материал мало весит, легко обрабатывается, устойчив к воздействию окружающей среды и стоит недорого.

Диаметр лопасти из трубы и её длина соотносятся, как 1 к 5. То есть, при изготовлении двухметровой лопасти, следует брать трубу диаметром 40 см. При этом отрезается кусок трубы нужной длины, а затем она разрезается вдоль на 4 части. Из одного куска можно изготовить шаблон, по которому вы вырежете все остальные лопасти. После изготовления лопастей, нужно убрать все заусенцы на срезах.

Затем лопасти фиксируются на алюминиевом диске, который имеет для крепления специальные полосы. И уже этот диск крепится к генератору, который будет вырабатывать электрический ток.

Ветряк 2 — аксиальная конструкция на магнитах

Ветрогенераторы на 220в своими руками с неодимовыми магнитами получили название аксиальные ветряки. Устройство таких конструкций основано на не железных статорах с прикрепленными магнитами. Ввиду того, что стоимость последних упала в несколько раз, изготовить генератор на магнитах своими руками стало проще. Модель этого ветряка позволит получить большее количество электрической энергии, нежели созданные роторные электрогенераторы своими руками.

Что необходимо подготовить?

Что такое ветровой генератор, устройство и принцип работы

Главный элемент механической конструкции аксиального генератора – ступица колеса легкового автомобиля вместе с тормозными дисками, которая станет будущим ротором. Если деталь использовалась раньше по своему предназначению, то следует ее подготовить. Для этого разбираем ступицу на составные части и металлической щеткой отчищаем внутренние и внешние стенки элемента от ржавчины. Каждый подшипник тщательно смазываем. Теперь собираем ступицу в обратном порядке.

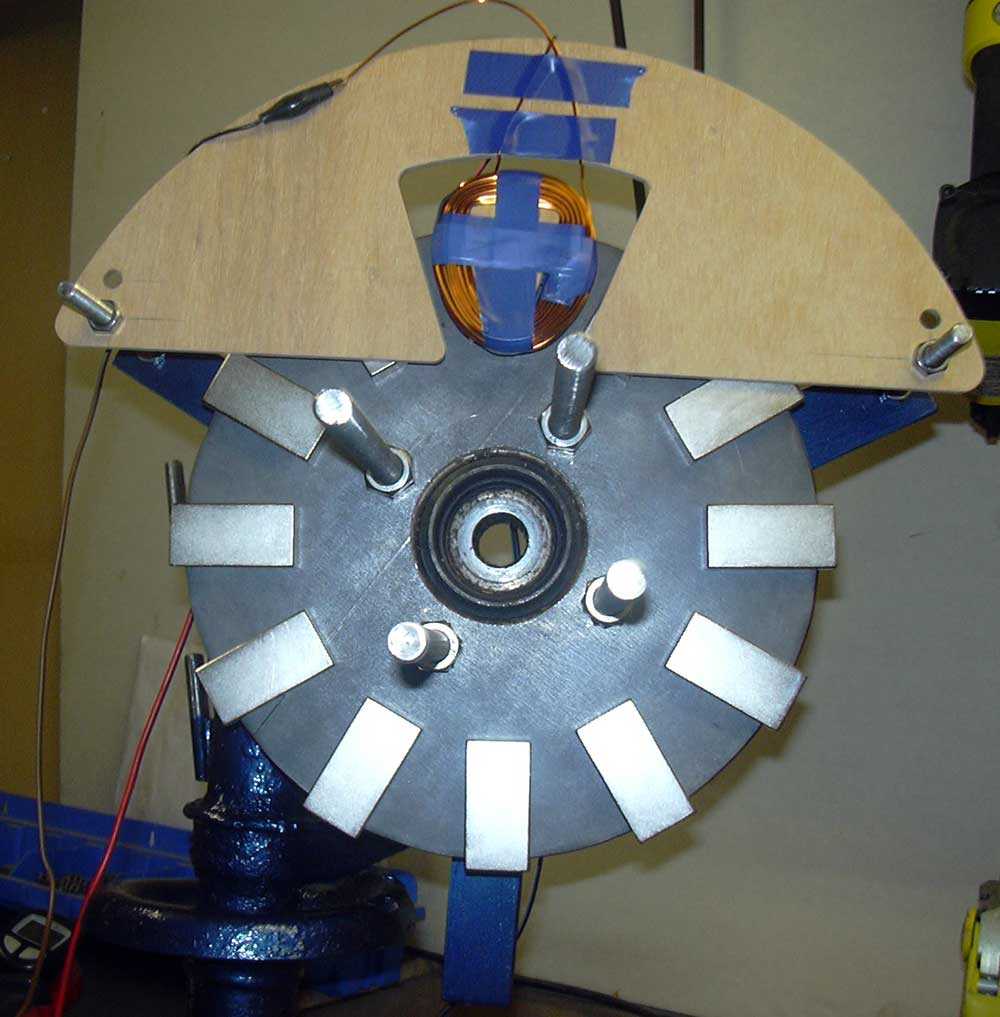

Распределение и закрепление магнитов

Для закрепления неодимовых магнитов на тормозных дисках ротора, подготавливаем 20 единиц прямоугольной формы с размерами 25×8 мм.

Четное количество магнитов образует полюса. Располагаем их, по всей области дисков чередуя через один. Для того чтобы выяснить, где у магнита плюс и минус, берется один из них, а остальные прислоняем к нему сначала одной, а затем другой сторонами. Если они намагничиваются, то маркером ставим на этой стороне плюс и наоборот. При увеличении количества полюсов, руководствуемся следующим правилами:

1. Для однофазных генераторов сумма полюсов равняется количеству магнитов.
2. Для трехфазных соблюдается соотношение пропорции 4/3 по единицам магнитов и полюсов, а также 2/3 по полюсам к катушкам соответственно.

Магниты установлены перпендикулярно окружности диска

Чтобы точно распределить магниты по окружности тормозного диска используем шаблон, нарисованный на листе бумаги. Магниты клеим с помощью сильного клея, а затем фиксируем эпоксидной смолой.

Трехфазные и однофазные генераторы

Статор с одной фазой сравнительно хуже, нежели трехфазные аналоги. Ввиду непостоянства при отдачи тока, возникают высокие колебания амплитуды в электросети, поэтому однофазные устройства выдают вибрацию. В трехфазных генераторах происходит компенсация нагрузки тока из одной фазы в другую. Благодаря этому мощность в такой сети всегда постоянная. Вибрационные воздействия негативно влияют на конструкцию в целом, следовательно, срок использования однофазных генераторов значительно меньше, нежели у трехфазных. Еще одно преимущество трехфазной модели – отсутствие шума во время работы.

Процесс наматывания катушек

Прежде чем приступить к наматыванию провода на катушки генератора, делаем предварительные расчеты: момент начала заряжания аккумулятора в 12 вольт должно происходить при номинальной величине в 110 об/мин. Используя эти данные, вычисляем необходимое количество витков в отдельно взятой катушке: 12*110/N, где N – число катушек. Для обмотки используем исключительно провода с крупным сечением. Это уменьшит единицы сопротивления и увеличит силу тока.

Мачта и винт

Высотные показатели мачты должны составлять около 6-12 метров. Под основание мачты заливается опалубка, а затем бетонируется. К верхней части крепим винт, который можно изготовить из труб ПВХ диаметром 160 мм и длинной не менее 2 метров. Из нее вырезаем шесть двухметровых пластин. Фиксируем полученный финт на верху мачты. Саму мачту укрепляем с помощью тросов, прибитых с одной стороны к земле, а с другой – к телу конструкции.

ПОСМОТРЕТЬ ВИДЕО

Особенности эксплуатации ветряков

Любой из двух представленных моделей ветряков подходит для использования в качестве альтернативного источника электроэнергии. При изготовлении такого устройства может использоваться любой генератор 220в. К примеру, сконструированный ветрогенератор своими руками из стиральной машины имеет большую продолжительность эксплуатации. Ветрогенератор из шуруповерта – один из самых простых вариантов ветряка. Владельцы загородных домов по достоинству оценят такое изобретение. Каждый тип ветрогенераторов обладает набором индивидуальных преимуществ и недостатков. Степень эффективности отдельно взятой конструкции может разниться для различных регионов нашей страны. Такой источник электричества под рукой никогда не помешает, тем более, если такое оборудование будет использовать на равнинной местности с высокой интенсивностью ветра.
