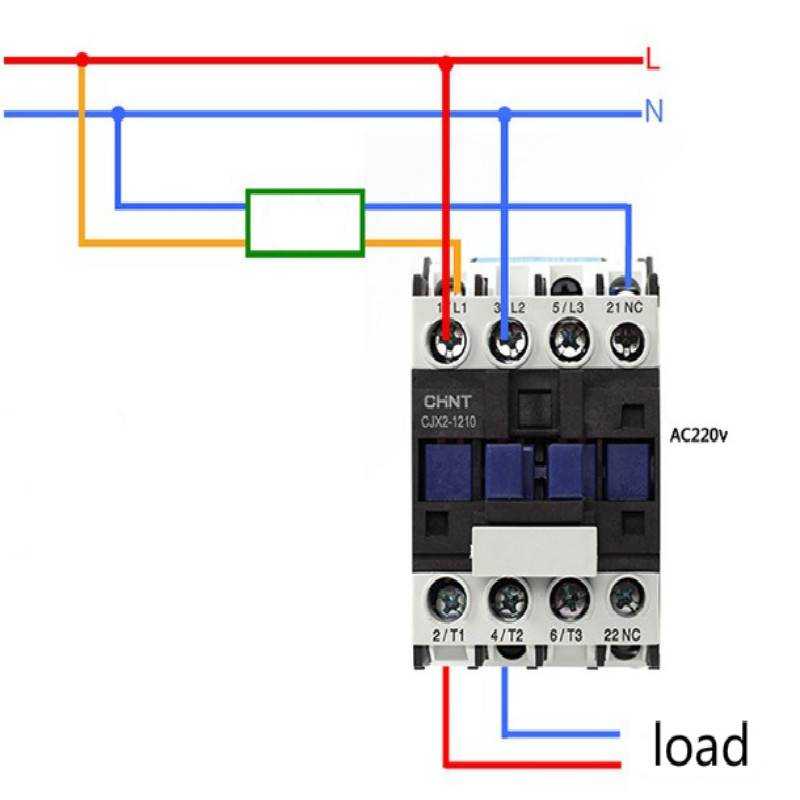

Схема подключения магнитного пускателя на 220в и 380в: принцип работы

Контакторы (пускатели) электромагнитные

Следует внести немного порядка в терминологию. Часто путают пускатели и контакторы. Для некоторых это одно и то же, а некоторые говорят, что контактор – это просто большой мощный пускатель. Но насколько мощный – никто толком объяснить не может…

Раньше, во времена СССР, так оно и было. Теперь пускатели, которые выпускались или разрабатывались в те времена, так и называют пускателями (например, ПМЛ, который выпускается до сих пор на Украине), а новые и зарубежные модели называют контакторами.

Одни и те же устройства электрики называют пускателями, а продавцы – контакторами. Честно говоря, и мне привычней говорить именно пускатели.

Проверка работоспособности магнитного пускателя и его ремонт

Проверяется устройство путем подачи питания на управляющие (дополнительные, или блок контакты). Если происходит смыкание рабочей группы, выполняется прозвонка ее контактов с помощью мультиметра. Затем провоцируется короткое замыкание, для проверки защитного реле.

Любой коммутационный прибор состоит из схожих по конструкции элементов. Поэтому ремонт магнитного пускателя выполняется по общему принципу: поиск неисправного узла, восстановление или замена.

Механические части (мостик, прижимная либо возвратная пружина) меняются, контакты можно зачистить. Катушка управления перематывается, или производится восстановление сгоревшего витка с помощью пайки.

Функциональные возможности

Магнитные пускатели находят очень широкое применение в различных отраслях хозяйственной деятельности и промышленности.

Наиболее же распространенные сферы их использования следующие:

включение уличного освещения, внутризаводской и дворовой подсветки промышленных предприятий;
коммутация электрических термонагревательных элементов и приборов (ТЭН-ов и инфракрасных излучателей) в системах электроотопления;
управление электрическими асинхронными двигателями;
применение в качестве главных пускателей для сетей промышленной автоматики.

Вопрос выбора магнитного пускателя встает еще при разработке той либо иной электрической схемы, требующей его применения, а также при выполнении планового либо экстренного ремонта, когда вместо вышедшего из строя элемента следует подобрать его аналог.

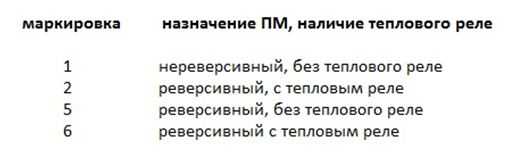

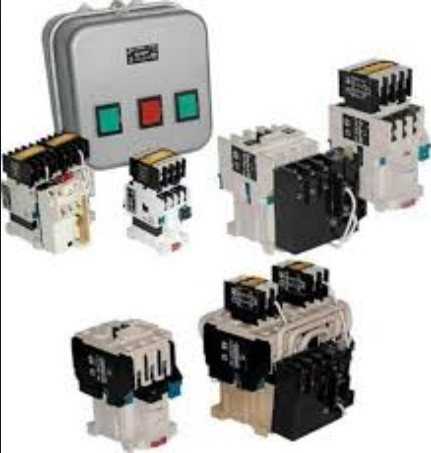

Виды магнитных пускателей

Технические характеристики на самом контакторе

Начнем с контактора от Шнайдер Электрик. На боковой грани указывается максимально возможная подключаемая к контактору мощность в лошадиных силах (HP — horsepower). Зависит данная мощность от питающего напряжения.

В ряде стран, лошадиные силы до сих пор применяются, хотя и есть рекомендации международной организации по метрологии о том, чтобы лошадиную силу исключить из употребления.

Далее указываются общие рекомендации по выбору автоматических выключателей или предохранителей.

надпись CB – Circuit Breaker относится к автоматам

Fuse – к предохранителям

Обязательно прописывается максимальное рабочее напряжение (а.с. max).

Cont. current – это длительный номинальный ток при категории нагрузки АС1.

Если говорить упрощенно, то категория АС1 – это нагрузка типа утюг или обыкновенный нагреватель.

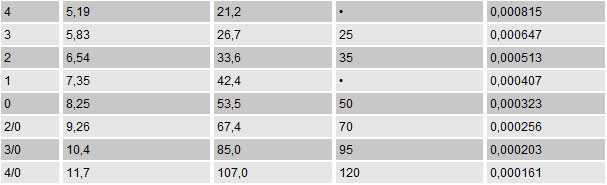

AWG 6-14 Cu – показывает сечение проводов, которые можно подключать к контактам.

Измерение идет в западных единицах. Для того, чтобы узнать аналог нашего сечения в мм2, потребуется воспользоваться таблицей перевода AWG в мм2.Torque 20lb.in – момент усилия, с которым допускается затягивать клеммы.

Более точные цифры в привычных единицах измерения, можно также найти в технических данных на сайте производителя, либо воспользоваться вот здесь специальной программой конвертером lb-in в Nm (ньютон-метры).

Lb-in расшифровывается как фунт на квадратный дюйм.

Качественные контакторы всегда имеют надписи о наличии сертификатов, которым соответствует данный механизм.

Ith-40А – условный тепловой ток в открытом исполнении. Проще говоря, это тот ток, который может через себя пропустить контактор при нормальных условиях окружающей среды.

Ui=690V – номинальное напряжение изоляции изделия.

IEC/EN 60947-4-1 – соответствие пускателя данному стандарту. ГОСТ Р50030.4.1-2012 – это наш модифицированный аналог этого стандарта.

Uimp=6kV – допустимое импульсное перенапряжение.

В отдельной табличке указываются возможные подключаемые к контактору мощности, в зависимости от питающего напряжения.

Мощности прописываются уже в киловаттах. У некоторых может возникнуть вопрос, почему такая разница в зависимости от напряжения.

Объясняется это просто. По большому счету, контактору все равно на какое напряжение рассчитана нагрузка. Самое главное, это величина тока, протекающего через его контакты.

А если напряжение будет в 2 раза больше, т.е. 200В, то при подключении той же нагрузки в 1кВт, через изделие будет течь ток в 2 раза меньше I=5А.

Поэтому, чем ниже напряжение, тем меньшей мощности нагрузку можно подключить к контактору

При этом, всегда обращайте внимание, для какого типа нагрузки указаны данные

Например в данной случае, мощности указаны для нагрузки AC3. Образец такой нагрузки – асинхронный двигатель.

JIS C8201-4-1 – это японский промышленный стандарт. Соответственно, здесь также прописывается возможные подключаемые к контактору мощности, в зависимости от питающего напряжения по данному стандарту.

Почему прописывается такой большой и странный набор напряжений? Потому что в различных странах разные стандарты, которые и определяют уровни силовых напряжений.

Например, в Японии в обычной розетке 100 вольт. А для мощных нагрузок применяется уже 200В.

Онлайн расчет пускателя (контактора) для электродвигателя

Данный онлайн калькулятор позволяет произвести расчет номинального тока пускателя (контактора) для однофазного либо трехфазного электродвигателя по мощности.Примечание: Расчет производится для пускателей с категорией применения АС-3.

Инструкция по использованию калькулятора расчета пускателя (контактора):

Выбираем тип электродвигателя: однофазный — подключаемый в сеть 220 Вольт, либо трехфазный — подключаемый в сеть 380 Вольт.
Вводим значение номинальной мощности электродвигателя в килоВаттах для которого производится выбор пускателя (контактора). Данное значение принимается из паспортных данных электродвигателя или определяется расчетным путем.
Указываем способ запуска: «Легкий пуск» — в случае если запуск электродвигателя производится без нагрузки либо с незначительной нагрузкой (например: вентилятор, наждак и т.п.); «Тяжелый пуск» — в случае если в момент запуска на валу электродвигателя уже находится значительная нагрузка.
Нажимаем кнопку «Рассчитать» после чего калькулятор определит номинальный ток электродвигателя и выберет ближайшее большее стандартное значение номинального тока пускателя.

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Источник

Таблица величин пускателей по току

Для того, чтобы обеспечить приличную работу электроприборов в тех цепях, что коммутируется пускателями, требуется, чтобы характеристики последних целиком соответствовали эксплуатационным условиям. Насчитывается семь параметров этой самой величины и каждая из них подразумевает свой параметр нагрузочного тока. Допускается небольшое несоответствие (в большую сторону) по допустимому значению тока.

Какие бывают величины у пускателей

Выражение «величина» является условным термином, обозначающим то, какой ток может пропустить через главные рабочие контакты выбранный пускатель. При присвоении величины считается, что пускатель работает при напряжении 380в, а его рабочий режим АС-3.

Приведу список различий приборов по их величинам (токи в зависимости от величин):

• 0 – 6,3А • 1 – 10А • 2 – 25А • 3 – 40А • 4 – 63А • 5 – 100А • 6 – 160А • 7 – 250А

1. Категория использования (она может быть АС-1 -, АС3, АС-4 и еще 8 категорий) • Первая подразумевает чисто активную нагрузку (или с малым присутствием индуктивности) • Вторая – для управления моторами, имеющими контактные кольца • Третья – работу в режиме прямого запуска движков с ротором короткозамкнутого типа и лотключение оных • Четвертая — старт моторов, имеющих короткозамкнутый ротор, обесточивание движков, вертящихся медленно, либо недвижимых, торможение методом противотока.

Если увеличивать номер категории использования, то максимальный контактный ток главной цепи (при идентичности параметров коммутационной износостойкости) будет снижаться.

Остальные восемь категорий, так же, распределяются по определенным типам нагрузок. Однако, для того, чтобы защита по перегреву (тепловая) срабатывала с наибольшей эффективностью, надо выставлять такое значение тока уставки, чтобы оно совсем немного превышало ток потребления устройства, коммутируемого пускателем. Самым рациональным будет присутствие небольшого запаса по регулировке уставок в оба направления.

Кроме этого значения у пускателей есть еще ряд других немаловажных показателей:

• Категория АС (о ней я говорил) • Напряжения, которым питается управляющая катушка • Присутствие реле тепловой защиты • Количество контактов дополнительного характера (чтобы определиться с этим параметром, необходимо учитывать управляющую схему) • Реверсивность прибора (в случае надобности в управлении движком с реверсом, есть смысл в установке реверсивного пускателя) • Качество защищенности устройства IP • Класс прибора по стойкости к износу (этот параметр можно вычислить, зная такие показатели, как интенсивность использования и частота циклов «включил-выключил».

Надеюсь, что я достаточно доходчиво разъяснил вам понятие величины пускателя, от чего она зависит, а так же иные важные показатели этих приборов.

Источник

Частота включений и время срабатывания

Для электродвигателей с частыми пусками важна частота включений, группируемая по собственным классам.

Класс

0,3

Допустимое количество циклов в час

120

300

1200

3600

Для нормальной работы важно, чтобы максимально возможная частота включения была близка соответствующему параметру механизма расцепления. В ином случае, механизм расцепления может выйти из строя

Например, для промышленного станка оптимальным будет класс 3, допускающий 300 включений в час (в среднем — 5 в минуту).

Скорость срабатывания электромагнитного расцепителя определяется временем:

включения — промежутком с момента подачи сигнала и до замыкания главных контактов;
отключения — периодом с момента обесточивания электромагнита до расцепления линии.

При постоянном токе время срабатывания магнитного расцепителя равно нескольким сотням миллисекунд, а при переменном нескольким десяткам миллисекунд.

Функциональные возможности

Наиболее же распространенные сферы их использования следующие:

включение уличного освещения, внутризаводской и дворовой подсветки промышленных предприятий;
коммутация электрических термонагревательных элементов и приборов (ТЭН-ов и инфракрасных излучателей) в системах электроотопления;
управление электрическими асинхронными двигателями;
применение в качестве главных пускателей для сетей промышленной автоматики.

Виды магнитных пускателей

Категории применения

Первое, на что нужно обратить внимание при выборе, это категории применения — режимы срабатывания расцепителя. Электродвигатель — сложный механизм с пусковым током и повторно-кратковременными включениями, при которых он работает не в штатном режиме

При этом нагрузка на сеть также отличается от номинальной, и механизм расцепления должен нормально срабатывать в нестандартных условиях.

Для переменного тока категории применения обозначаются маркировкой AC. Отличаются характером срабатывания:

AC-1 — для электрических моторов с активной или малоиндуктивной нагрузкой;
AC-2 — старт с фазным ротором, реверсивное торможение;
AC-3 — прямой пуск короткозамкнутого ротора, отключение вращающихся двигателей;
AC-4 — пуск и остановка электромоторов с короткозамкнутым ротором посредством противовключения. Для такого режима применяются спаренные (реверсивные) контакторы с механической блокировкой, не допускающей одновременного запуска нескольких потребителей. При этом уменьшается I_n и базовое количество циклов.

Для постоянного существуют собственные категории — DC:

DC-1 (аналог AC-1) — активная или малоиндуктивная нагрузка;
DC-2 — пуск электродвигателей с параллельным возбуждением, отключение при номинальной частоте вращения;
DC-3 — запуск моторов с параллельным возбуждением, отключение при медленном вращении ротора или в неподвижном состоянии;
DC-4 — пуск электродвигателей с последовательным возбуждением и остановка при номинальных оборотах;
DC-5 — старт двигателей с последовательным возбуждением и остановка с неподвижным или медленно вращающимся ротором, торможение противотоком.

Промышленные электромоторы с частыми пусками должны поддерживать категорию AC-3, AC-4 — для переменного электротока, и DC-3, DC-4, DC-5 для постоянного.

Контакторы (пускатели) электромагнитные

Дополнительные критерии для правильного выбора

Представленные выше характеристики влияют на работоспособность контактора, тем не менее дополнительные критерии делают пользование более эффективным. Прежде всего это касается конструкционных особенностей электромоторов и условий их эксплуатации.

Коэффициент возврата

Данный параметр рассчитывается по формуле Kв=Uотп/Uср, где:

Uотп — это напряжение отпускания якоря,
Uср — напряжение срабатывания.

Для катушек запитанных постоянным током коэффициент возврата равен 0,2-0,3, из-за чего невозможно применить контактор для защиты нагрузки от падения напряжения. Для переменного данное значение равно 0,6-0,7, что допускает такую защиту.

Наличие реверса

Для управления реверсивным двигателем лучше выбрать реверсивный контактор с двумя пускателями в корпусе, соединенными между собой. Между ними установлена механическая защита, блокирующая при коммутации одного контакта включение второго. Это обеспечивает максимально удобную эксплуатацию.

Степень пылевлагозащиты

Выбор данного параметра такой же, как и у любого другого электрооборудования. Если местом размещения будет защищенный шкаф, можно смело брать IP20. В случае размещения в условиях запыленности или влажности, лучше выбрать IP54. При высоком риске попадания воды или оседания конденсата на корпусе, лучше отдать предпочтение IP65.

Основные функции устройств:

Включение и выключения электроцепи;
Гашения электродуги, которая появляется после размыкания агрегата;

Контакторы зачастую используются в отопительных, осветительных и вентиляционных системах. Применяются при устройстве электродвигателей в трамваях, лифтах, кранах и электровозах.

Уместно применение контакторов на объектах с высокой частотой пусков, где есть присоединение токов с большой нагрузкой. В конструкцию устройства входят:

Катушки управления;
Группы контактов;
Камеры дугогасящие.

Заказать сертифицированные контакторы можно в интернет-каталоге . Мы являемся официальными дистрибьюторами этой торговой марки.

Электромагнитные пускатели: область применения

Пускатели электромагнитные применяются для разгона, пуска и регулирования электрического двигателя. Они защищают прибор от перегрузок.

Магнитные пускатели являются замыкателями, укомплектованными вспомогательными механизмами: термореле, пусковым устройством, дополнительной группой контактов и предохранителями.

Такой прибор нужен для дистанционного регулирования электродвигателя с короткозамкнутым вихревым соединением.

Купить сертифицированные магнитные пускатели

Область применения реле напряжения

В условиях активного использования большого количества электроаппаратуры в каждом доме, возрастает частота перепадов напряжения в сети. Даже самый качественный прибор со временем выходит из строя или дает сбой в работе. Чтобы предотвратить отказы в работе применяемой аппаратуры из-за нестабильной энергоподачи устанавливают реле напряжения.

Приборы анализирую состояние электросети. При отклонении от нормы в доли секунды отсоединяют прибор от сети. Реле напряжения отличаются быстродействием. Чтобы устройство максимально корректно работало, устанавливают верхний и нижний пределы, а также временной промежуток, в течение которого прибор должен быть отсоединен от сети.

При возникновении сложностей с выбором товара, наши специалисты готовы оказать помощь. Консультации доступны в телефонном режиме в часы работы магазина. Мы принимаем заказы на комплексные поставки электрооборудования. Товар доступен в Ростове-на-Дону, Батайске. Заказчикам из других регионов товар отправляется удобной транспортной компанией.

Категории контакторов

В первую очередь обратите внимание на категорию применения и цикл активации расцепителя. Стоит отметить, что любой электродвигатель представляет собой достаточно сложный агрегат, который функционирует при поступлении пусковых токов и повторно-кратковременных включений

В такой электрической цепи, работающей нестандартно, механизм расцепления должен отвечать за четкое и своевременное срабатывание. Обращайте внимание на маркировку, нанесенную на корпус устройства. Для сетей с переменным током подходят контакторы с маркировкой от АС1 до АС4, а для постоянного – от DC1 до DC5. Для промышленных пусковых электромоторов оптимальными считаются модели категории АС3, АС4, DC3, DC4 и DC5.

Значение номинального тока и напряжения

Значение номинального тока является значимым параметром, на который следует обращать внимание. При этом потребитель должен учитывать исключительно номинальную мощность, которую можно рассчитать по простой формуле:. In = P/(U√3xcosφ),

In = P/(U√3xcosφ),

где Р – это мощность, измеряемая в Ваттах;

U – напряжение, измеряемое в Вольтах;

сosφ – коэффициент мощности электродвигателя.

Коэффициент мощности двигателя заноситься в паспорт, который идет вместе с электрооборудованием.

Что касается подбора электропитания катушки управления, то в данном случае внимание следует обратить на два критерия: тип электрического тока и напряжение. Прибор может функционировать в сети с постоянным либо переменным током

При этом значение напряжения может быть следующим:

при постоянном токе – 12В–440В;
при переменном токе: 12В–660В частота 50Гц, 24В – 660В частота 60Гц.

Также на рынке в широком ассортименте представлены универсальные контакторы, управляющая катушка которых способна работать и при постоянном, и при переменном токе.

Степень износостойкости устройства

Коммутационная износостойкость указывает на количество циклов включения и выключения, на которые рассчитан расцепитель. Выбирайте устройство, у которого цикл срабатываний самый большой. К примеру, контакторы категории АС3 рассчитаны на 1,7 миллиона цикла, а АС4 на 200 миллионов циклов. От данного показателя напрямую зависит срок эксплуатации устройства. Устройства, в зависимости от коммутационной износостойкости, подразделяются на следующие классы:

А – рассчитан на 1,5–4 миллиона циклов в режиме работы;
Б – способен выдержать от 630 тысяч до 1,5 миллиона циклов;
В – рассчитан на 100–500 тысяч циклов.

Механическая износостойкость указывает на количество запусков и отключений при отсутствующем напряжении. Стандартные механизмы способны выдержать примерно 10 – 20 миллионов операций. Информация о количестве допустимых циклов указывается в техническом паспорте устройства.

Частота включений

Подобная характеристика является очень важной для электрического двигателя с частым запуском. По частоте включения устройства подразделяют на разные классы

Время сработки

На скорость сработки контактора влияет:

момент запуска устройства – промежуток времени от начала сигнала до замыкания основных контактов;
момент выключения устройства – период с момента обесточивания электрического магнита до полного отсоединения от линии.

В сети с постоянным током время сработки контактора длиться несколько сотен миллисекунд, а в сети с переменным – десятки миллисекунд.

Вышеперечисленные характеристики являются важными при подборе контактора по мощности. Однако существуют и другие параметры, которые способны повысить эффективность работы устройства

Поэтому подбирая оптимальную модель прибора обращайте внимание на следующие моменты:

Коэффициент возврата.

Данная характеристика рассчитывается по простой формуле

У электромагнитных катушек, запитанных от постоянного тока, коэффициент возврата составляет 0,2–0,3. У приборов, катушка которых запитана от переменного тока, коэффициент возврата равен 0,6–0,7.

Наличие реверса.

Реверсивные контакторы необходимо выбирать для управления реверсивным электродвигателем. При этом у устройства должно присутствовать в корпусе два пускателя, которые вместе соединены.

Степень защиты от пыли и влаги.

В данном случае следует учитывать параметры помещения, в котором будет размещаться контактор. Если монтаж планируется проводить в защищенном шкафу, тогда подойдет модель со степенью защиты IP20. Если прибор будет установлен в запыленном помещении либо в условиях повышенной влажности, тогда выбирайте модель со степенью защиты IP54 либо IP65.

М 1

ПМЛ-12100210М 2ПМЛ-32100240М 3ПМА-4202633.2 Выбор защиты от перегрузок.

Защита электродвигателей от перегрузок осуществляется тепловым реле встроенным в магнитные пускатели.

Выбор вставок тока нагревательных элементов тепловых реле произведем по длительному расчетному току из условия:

Результаты выбора сведем в таблицу 3.

Таблица 3.2

№ двигателя	Тип электротеплового реле	Ip,A	I,A	Iy(pt),A
М1	ТРН-25	11,58	25	12,5
М2	ТРН-40	38,06	40	40
М3	ТРН-80	57,5	80	66

3.3 Выбор защиты от коротких замыканий.

Защиту от коротких замыканий осуществляют с помощью плавких предохранителей или автоматических выключателей с электромагнитными расцепителями.

Плавкие предохранители будем выбирать с учетом напряжения сети по значению тока:

При выборе плавких вставок учитываем условия:

а) Плавкая вставка не должна расплавляться при неограниченном по времени воздействии длительных расчетных токов Ip:

б) Плавкая вставка должна выдерживать кратковременный пусковой ток:

Таблица3.3

Приемник

Тип плавкого предохранителя

Ip, A

Iпус,А

Iв, А

Iн.ос, А

Конструктивное исполнение тепловых реле

Значение тока срабатывания находится под влиянием температурных показателей среды, в которой работает реле. Рост температуры уменьшает время срабатывания.

Чтобы это влияние свести к минимуму, разработчики устройств выбирают как можно большую температуру биметалла. С этой же целью некоторые реле снабжают дополнительной компенсационной пластиной.

Состоит прибор из корпуса (1), пластины биметаллической (2), толкателя (3), пластины исполнительной (4), пружины (5), регулировочного винта (6), пластины компенсатора (7), контактов (8), эксцентрика (9), кнопки возврата (10)

Если в конструкцию реле включены нихромовые нагреватели, подключение их осуществляют по параллельной, последовательной или параллельно-последовательной схеме с пластиной.

Значение тока в биметалле регулируют при помощи шунтов. Все детали вмонтированы в корпус. Биметаллический элемент U-образной формы зафиксирован на оси.

Для координации тока уставки биметаллическая пластина своим левым концом соединена с ее механизмом. Регулировка происходит за счет влияния на первичную деформацию пластины.

Читать далее: Установка розеток в ванной комнате нормы безопасности инструктаж

Если величина токов перегрузки становится равной или большей чем уставки, изоляционная колодка поворачивается под воздействием пластины. Во время ее опрокидывания происходит отключение размыкающего контакта устройства.

Приспособление ТРТ в разрезе. Здесь основными элементами являются: корпус (1), механизм уставки (2), кнопка (3), ось (4), контакты серебряные (5), контактный мостик (6), изоляционная колодка (7), пружина (8), пластина биметаллическая (9), ось (10)

Автоматически реле делает возврат в первоначальное положение. Процесс самовозврата занимает не более 3 минут с момента включения защиты. Возможен и ручной возврат, для этого предусмотрена специальная клавиша Reset.

При ее использовании прибор занимает исходное положение за 1 минуту. Чтобы задействовать кнопку, ее проворачивают против часовой стрелки до момента, когда она поднимется над корпусом. Ток уставки обычно указан на щитке.

Магнитный пускатель, для чего он нужен? И по каким параметрам его выбирать

Магнитный пускатель обеспечивает пуск, остановку, принудительное торможение противотоком, реверс (запуск в обратную сторону) и защиту от перегрузок трёхфазных электродвигателей, имеющих пусковой ток в несколько раз больший, чем номинальный рабочий ток.

Магнитный пускатель серии ПМ 12

Конструктивно он состроит из комбинации всех элементов и коммутационных аппаратов, необходимых для нормальной эксплуатации электродвигательных установок. Коммутационными аппаратами называют устройства для коммутации (включения – отключения) тока в электрических цепях.

К ним относятся реле, контакторы, предохранители, автоматические выключатели, разъединители, рубильники, кнопочные посты. Соединённые по определённой схеме контактор, тепловое реле и кнопки управления составляют единое устройство – электромагнитный пускатель. Он обеспечивает функционирование и защиту электродвигателей в различных режимах работы.

Обозначение магнитного пускателя , теплового реле, контакторов на схеме

Как правильно подобрать электромагнитный пускатель

Учитывая несколько широкий ассортимент изделий подобного рода, который присутствует на коммерческом рынке, правила подбора становятся более чем актуальными для конечного пользователя.

Технические параметры прибора

Точный и правильный выбор магнитного пускателя на 380 вольт, к примеру, для электродвигателя, обеспечит бесперебойную работу мотора, и главное, – безопасность электрической системы.

Подбирается конкретный прибор, конечно же, исходя из технико-эксплуатационных параметров предполагаемой к подключению нагрузки. Существенное влияние на правильный выбор оказывает и принадлежность изделия к тому или иному бренду.

Следует отметить – на рынке присутствует достаточно высокий процент продукции низкого качества. Поэтому бренд, в этом случае, является важным критерием подбора.

Маркировка и тип крепления изделий

Каждый прибор, во всяком случае, фирменный, имеет соответствующую маркировку непосредственно на корпусе. Опираясь на технические сведения, содержащиеся в маркировке, достаточно просто выбрать коммутационное устройство в точном соответствии с требуемыми параметрами.

Так, коммутационные устройства той же имеют примерно следующую систему маркировки:

А-26-30-10

Расшифровывается строка кодировки следующим образом:

«А» – буквенное обозначение указывает на тип прибора;
«26» – второй цифровой маркер определяет номинальный ток в амперах;
«30» – третье обозначение указывает число силовых контактов;
«10» – последнее число характеризует число вспомогательных контактов.

При этом для двух последних позиций списка характерным является разделение цифр. То есть, если указывается цифра «30», это означает наличие трех (3) нормально открытых контактов и отсутствие (0) нормально закрытых контактов.

Аналогичная расшифровка и для цифрового кода (10), указывающего на дополнительные контактные группы.

Подбирая исполнение магнитного пускателя на 380В под соответствующие цели, следует обратить внимание на технику крепления прибора. Как правило, значительная доля устройств современной конфигурации выполняется с учётом установки на DIN-рейке

Но также существуют конструктивные исполнения приборов под крепление традиционным образом – винтами

Как правило, значительная доля устройств современной конфигурации выполняется с учётом установки на DIN-рейке. Но также существуют конструктивные исполнения приборов под крепление традиционным образом – винтами.

Функциональные возможности

Наиболее же распространенные сферы их использования следующие:

включение уличного освещения, внутризаводской и дворовой подсветки промышленных предприятий;
коммутация электрических термонагревательных элементов и приборов (ТЭН-ов и инфракрасных излучателей) в системах электроотопления;
управление электрическими асинхронными двигателями;
применение в качестве главных пускателей для сетей промышленной автоматики.

Виды магнитных пускателей

Технические характеристики и маркировка

Несмотря на то, что принцип работы всех магнитных пускателей одинаков, отдельные виды этого устройства, имеют ряд технических различий. Для идентификации конструктивных особенностей и рабочих характеристик существует система условных обозначений данных изделий. Для примера можно взять конкретную маркировку ПМ.

ПМ12-025 2 4 1 УХЛ 2 Б

ПМ12 – серия изделия. Все изделия этой серии имеют одинаковую конструкцию корпуса и исполнительного устройства. Габариты корпуса могут отличаться в зависимости от величины токовой нагрузки. Чем мощнее пусковое устройство, тем больше его размеры.

ПМ12-025 _ _ _ УХЛ _ _ (первые три цифры), 025 – номинальная нагрузка на силовых контактах – до 25 Ампер. ПМ с такой токовой характеристикой классифицируется, как магнитный пускатель 2 величины. ПМ12 в зависимости от величины могут обеспечивать работу электрических двигателей, токовый диапазон которых находится в пределах от 10 до 250 Ампер.

Таблица соответствия маркировки рабочей токовой нагрузке ПМ

ПМ12 ___ 2 _ _ УХЛ _ _ (четвертая цифра), 2 пускатель нереверсивный, снабжен тепловым реле для защиты электродвигателя от длительных токовых перегрузок при обрыве одной фазы, а также в случае заклинивания привода или приводного механизма. Назначение пускателей и наличие тепловой защиты определяется следующей системой маркировки:

ПМ12 ___ _ 5 _ УХЛ _ _ (пятая цифра), 5 степень защиты IР20, открытого исполнения, без оболочки. Исключает попадание внутрь устройства посторонних механических предметов и случайное соприкосновение человека с действующими и токоведущими частями. Магнитный пускатель, выполненный с данной степенью защиты не защищен от попадания в него воды или другой жидкости, поэтому, как правило, размещаются в закрывающихся электрических щитах на дин рейках. Основная масса электрических приборов, которые находят наиболее широкое применение, обладает степенью защиты IP20.

ПМ12 ___ _ _ 1 УХЛ _ _ (шестая цифра) исполнение по количеству блок-контактов, 1 – 2 нормально открытых (разомкнутых) и 2 нормально закрытых (замкнутых).

Маркировка на магнитном пускателе ПМ12

ПМ12 ___ _ _ _ УХЛ 2 _ (УХЛ) исполнение электроаппаратуры для умеренно-холодного климата, УХЛ 2 – предназначения для работы в помещениях без отопления или под навесом.

ПМ12 ___ _ _ _ УХЛ _ Б (Б) характеристика исполнения по износостойкости. А – 320 тыс. циклов, Б – 100 тыс. циклов, В – 30 тыс. циклов.

Для удобства среднестатистического потребителя производитель зачастую в маркировке, установленной требованиями стандартизации, дополнительно указывает номинальные токовые характеристики пускателя, вид тока, а также рабочее напряжение магнитной катушки. Ниже выделенным текстом указана нагрузочная характеристика – 25А, напряжение – 380В и переменный ток – АС.

ПМ12-025 2 4 1-25А-380АС-УХЛ2-Б

Переменный ток обозначается символом AC, постоянный – DC. Втягивающие катушки пускателей ПМ12, в большинстве случаев рассчитаны для работы на переменном токе с напряжением 24В, 220В или 380В.

Функциональные возможности

Наиболее же распространенные сферы их использования следующие:

включение уличного освещения, внутризаводской и дворовой подсветки промышленных предприятий;
коммутация электрических термонагревательных элементов и приборов (ТЭН-ов и инфракрасных излучателей) в системах электроотопления;
управление электрическими асинхронными двигателями;
применение в качестве главных пускателей для сетей промышленной автоматики.

Виды магнитных пускателей
