Все об электрике: электроснабжение, электрооборудование, электромонтаж | Заметки электрика

“Заметки электрика” – это информационный авторский блог, цель которого заключается в предоставлении Вам полезной, ценной и интересной информации на следующие темы – электрика в быту и на производстве (электроснабжение, электрооборудование, электромонтаж, электрические измерения и испытания, электробезопасность, энергосбережение и многое другое.

Все материалы представлены в виде подробных статей и руководств с наглядными схемами, фотографиями и видеосюжетами. Провожу бесплатные консультации по любым Вашим вопросам, даю советы и рекомендации.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Продолжаю эксперименты с нашими автоматическими выключателями и сегодня на очереди испытание их током 1,45 от номинального (1,45·In), т.е. током их условного расцепления.

Напомню, что в прошлый раз я проверял автоматы током условного нерасцепления, т.е. током 1,13 от номинального (1,13·In), с измерением температуры их нагрева (часть 1 и часть 2).

Обратите внимание

Затем у всех автоматов я проводил измерение переходного сопротивления с дальнейшим расчетом падения напряжения и мощности рассеивания на полюсе.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Все чаще и чаще на просторах Интернета мне стали попадаться объявления и сайты по продаже переделанных автоматических выключателей.

Переделываются практически все имеющиеся на рынке производители: IEK, EKF, TDM, ABB, Schneider Electric, Legrand, DEKraft, EATON, КЭАЗ и т.п.

Причем переделке подлежат однополюсные, двухполюсные, трехполюсные и даже четырехполюсные автоматы.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Продолжаю статью про сборку щита для гаража и его установку.

А теперь приступим к коммутации, о чем я Вам подробно и расскажу в данной статье.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я подробно расскажу Вам про сборку щита для гаража и его установку. В принципе, схема данного щита вполне подойдет и для небольшой квартиры.

В общем, по требованию заказчика щит должен быть относительно бюджетным, но в то же время выполнять все необходимые защитные функции. Под этим понимается наличие защит от короткого замыкания и перегруза, а также защита от повышения или понижения напряжения в сети.

В качестве оболочки был выбран навесной металлический распределительный щит ЩРн-24з-1 серии «UNIVERSAL» от IEK (артикул MKM11-N-24-54-Z-U) на 24 модуля со степенью защиты IP54. Для гаража в самый раз!

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Важно

Сегодня я затрону тему про срок давности межповерочного интервала (МПИ) для вновь устанавливаемых счетчиков электроэнергии.

Дело в том, что в ПУЭ, п.1.5.13 четко сказано, что срок давности межповерочного интервала (МПИ) не должен превышать два года для однофазных счетчиков и один год для трехфазных.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Как я уже говорил, за все годы эксплуатации (примерно с 2003 года) вакуумных выключателей BB/TEL-10 (Таврида Электрик) серьезных нареканий к ним не было.

А тут за один год и сразу же несколько случаев.

Напомню, что на одном из фидеров у нас перестал включаться вакуумный выключатель BB/TEL-10, который быстро заменили по гарантии без объяснения причины неисправности.

Чуть позже, уже на другой подстанции, два выключателя BB/TEL-10 не прошли приемо-сдаточные высоковольтные испытания, но проблема решилась довольно быстро с помощью болгарки и изоляционного лака.

А на днях произошла еще одна неисправность с вакуумным выключателем BB/TEL-10.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В прошлый раз я подробно рассказывал Вам про устранение ошибки в подключении трехфазного счетчика ПСЧ-4ТМ.05М.

И вот сегодня я решил рассказать Вам про совсем недавний случай по поиску возникшей неисправности в цепях учета электроэнергии.

Совет

В общем, передали мне замечание, что на дисплее счетчика ПСЧ-4ТМ.05М стала моргать цифра «2».

ЭЛЕКТРОПРОВОДКА ДЛЯ ЭЛЕКТРОКОТЛА

Теперь, когда определена требуемая мощность котла для отопления дома и выбрана конкретная модель, делаем для него электропроводку.

Для этого воспользуемся данными из статьи «Схема подключения электрокотла к электросети », в которой подробно показаны все основные схемы подключения любых электрокотлов к электричеству, а кроме того даны рекомендации по выбору сечения кабеля и автомата защиты.

Наш котел «ZOTA – 12» трехфазный, рассчитан на работу в сети с напряжением 380 В, эта информация отражена в документации к котлу, кроме того косвенно об этом указывает потребляемая мощность, котлы на 220 В довольно редко бывают более 8кВт.

Кроме того, можно посмотреть на количество установленных ТЭН (Трубчатых электронагревателей) и схему их подключения. У котлов на 380 В обычно установлено не менее трех.

Возможных схем подключения котла к трехфазной сети, как минимум две. одна используется, когда ТЭНы рассчитаны на 220 В и подключены «звездой », а другая применяется в случаях, когда ТЭНы электрокотла рассчитаны на напряжение 380 В и подключены «треугольником ».

Определить какая именно схема подключения подходит для вашего котла можно несколькими способами. самый простой — обратиться к схеме в документации, у котла «ZOTA – 12» она расположена на тыльной стороне пульта управления и выглядит вот так:

Как видите, у этого котла реализована схема подключения «Звезда», а значит ТЭН рассчитаны на напряжение 220 В. Это же подтверждает непосредственный осмотр контактов для подключения проводов к ТЭНам, они так же подготовлены к подключению звездой. Их контакты для подключения нулевого проводника соединены перемычкой, к свободным контактам будут подключатся поочередно фазы, к каждому своя.

Отсюда следует, что нам подходит схема подключения трехфазного электрокотла к электричеству с ТЭНами на 220 В, соединение «звездой».

Осталось выбрать нужное сечение кабеля для электрокотла по мощности и номинал защитного автомата. Для этого смотрим в таблицу из статьи :

Откуда следует, что при длине трассы до 50 метров, нам потребуется проложить до трехфазного электрокотла мощность 12кВт. пятижильный кабель ВВГнгLS с сечением жилы 4 кв.мм. ( ВВГнгLS 5×4кв.мм. ) и поставить дифференциальный автоматический выключатель на 25А. либо связку автоматический выключатель (АВ) рассчитанный на 25 ампер — С25 и устройство защитного отключения (УЗО) на 32А.

Теперь, выбрав электрокотел и определившись со схемой подключения и параметрами электропроводки можно выполнить её монтаж, после чего продолжим подключение к электричеству.

Подключение электрокотла ZOTA к электросети описана в следующей части статьи — ЗДЕСЬ!

Информация о компании

АСБЕРГ АС, ООО – это один из крупнейших дистрибьюторов ABB, Schneider Electric, Klemsan, ABL SURSUM, LSIS. Компания сотрудничает с такими значимыми игроками рынка электротехники и промышленной автоматизации, как Rittal, Legrand, Finder, DKC, ОВЕН, MOXA и многими другими, осуществляя прямые поставки их продукции. «АСберг АС» занимается дистрибуцией низковольтного электрооборудования, а также поставкой, проектированием, монтажом и сервисным обслуживанием низковольтных и средневольтных комплектных устройств, оборудования и трансформаторных подстанций.Контакты и адреса · Документы · Публикации · Видео

https://domikelectrica.ru/ustanovka-uzip-sxemy-podklyucheniya-pravila-montazha/
https://electrikblog.ru/uzip-dlya-chastnogo-doma-skhemy-podklyucheniya/
https://www.elec.ru/articles/kak-zashitit-dom-ot-impulsnyh-perenapryazhenij/

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Импульсные реле или проходные выключатели

В длинных коридорах, на лестницах при подъеме с первого на второй этаж, в спальнях, очень удобно включать свет при входе, а выключать его совсем в другом месте (на выходе или возле кровати).

Везде в таких случаях электрики рекомендуют устанавливать проходные (маршевые) и перекрестные выключатели.

В чем же существенная разница между ними и импульсными реле? И почему все отказываются от выключателей?

Как выглядит схема подключения на проходных? Как правило, питание первых делом подводится к ответвительной коробке под потолком, а далее от нее к самим выключателям. Для монтажа применяется трехжильный кабель ВВГнг-Ls 3*1.5мм2.

Чем больше переключателей вы будете ставить, тем больше проводов вам потребуется.

При монтаже проходных двухклавишников, у вас уже появляется 6 контактов, к каждому из которых нужно подвести провода.

А попробуйте такой пучок грамотно соединить в
распредкоробке? Не всякий электрик сразу разберется с такой схемой подключения.

При этом каждый из выключателей пропускает
непосредственно через себя весь ток нагрузки. А значит при коммутациях или коротком
замыкании, вполне возможно выгорание контактов.

Еще одной особенностью проходных является отсутствие фиксированного положения клавиши. Вы не можете по ее состоянию понять, включен выключатель или отключен, как это делается на одноклавишнике.

Это будет напрямую зависеть от других “собратьев”,
собранных в одну цепочку. Что не всегда удобно и требует привыкания.

Схема включения трехфазного двигателя на 220 вольт

Для этого нам потребуются конденсаторы, но не абы какие, а для переменного напряжения и номиналом не менее 300, а лучше 350 вольт и выше. Схема очень простая.

А это более наглядная картинка:

Как правило, используется два конденсатора (или два набора конденсаторов), которые условно называются пусковые и рабочие. Пусковой конденсатор используется только для старта и разгона двигателя, а рабочий включен постоянно и служит для формирования кругового магнитного поля. Для того, чтобы рассчитать ёмкость конденсатора применяются две формулы:

Ток для расчёта мы возьмём с шильдика двигателя:

Здесь, на шильдике мы видим через дробь несколько окошек: треугольник/звезда, 220/380V и 2,0/1,16А. То есть, если мы соединяем обмотки по схеме треугольник (первое значение дроби), то рабочее напряжение двигателя будет 220 вольт и ток 2,0 ампера. Осталось подставить в формулу:

Ёмкость пусковых конденсаторов, как правило, берётся в 2-3 раза больше, здесь всё зависит от того, какая нагрузка находится на двигателе – чем больше нагрузка, тем больше нужно брать пусковых конденсаторов, чтобы двигатель запустился. Иногда для запуска хватает и рабочих конденсаторов, но это обычно случается, когда нагрузка на валу двигателя мала.

Чаще всего, на пусковые конденсаторы ставят кнопку, которую нажимают в момент запуска, а после того, как двигатель набирает обороты, отпускают. Наиболее продвинутые мастера ставят полуавтоматические системы запуска на основе реле тока или таймера.

Есть ещё один способ определения ёмкости, чтобы получилась схема включения трёхфазного двигателя на 220 вольт. Для этого потребуется два вольтметра. Как вы помните, из закона Ома, сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению. Сопротивление двигателя можно считать константой, следовательно, если мы создадим равные напряжения на обмотках двигателя, то автоматически получим требуемое круговое поле. Схема выглядит так:

Суть метода, как я уже говорил, заключается в том, чтобы показания вольтметра V1 и вольтметра V2 были одинаковые. Добиваются равенства показаний изменением номинала ёмкости «C_раб»

Основные характеристики

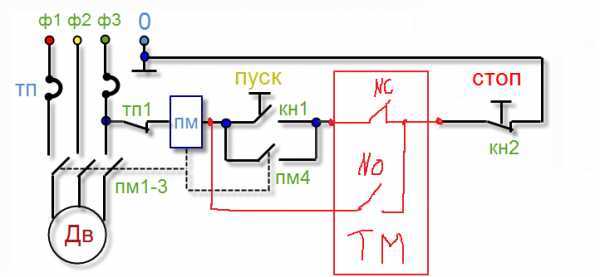

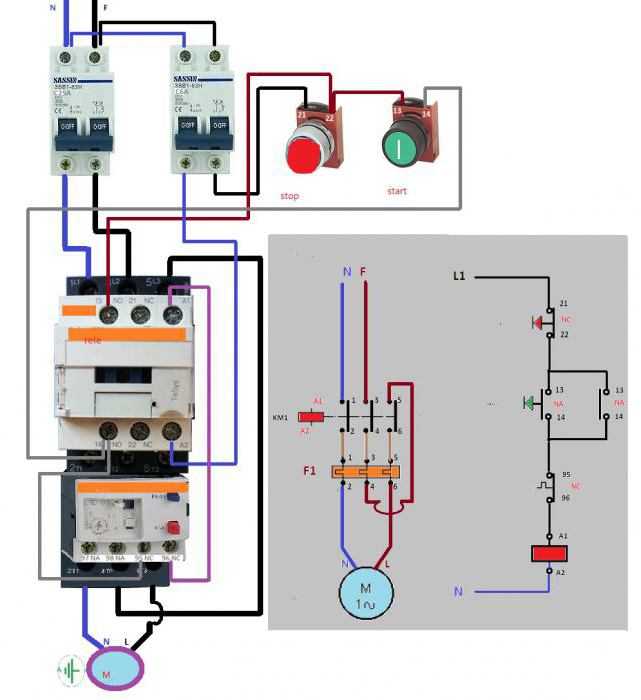

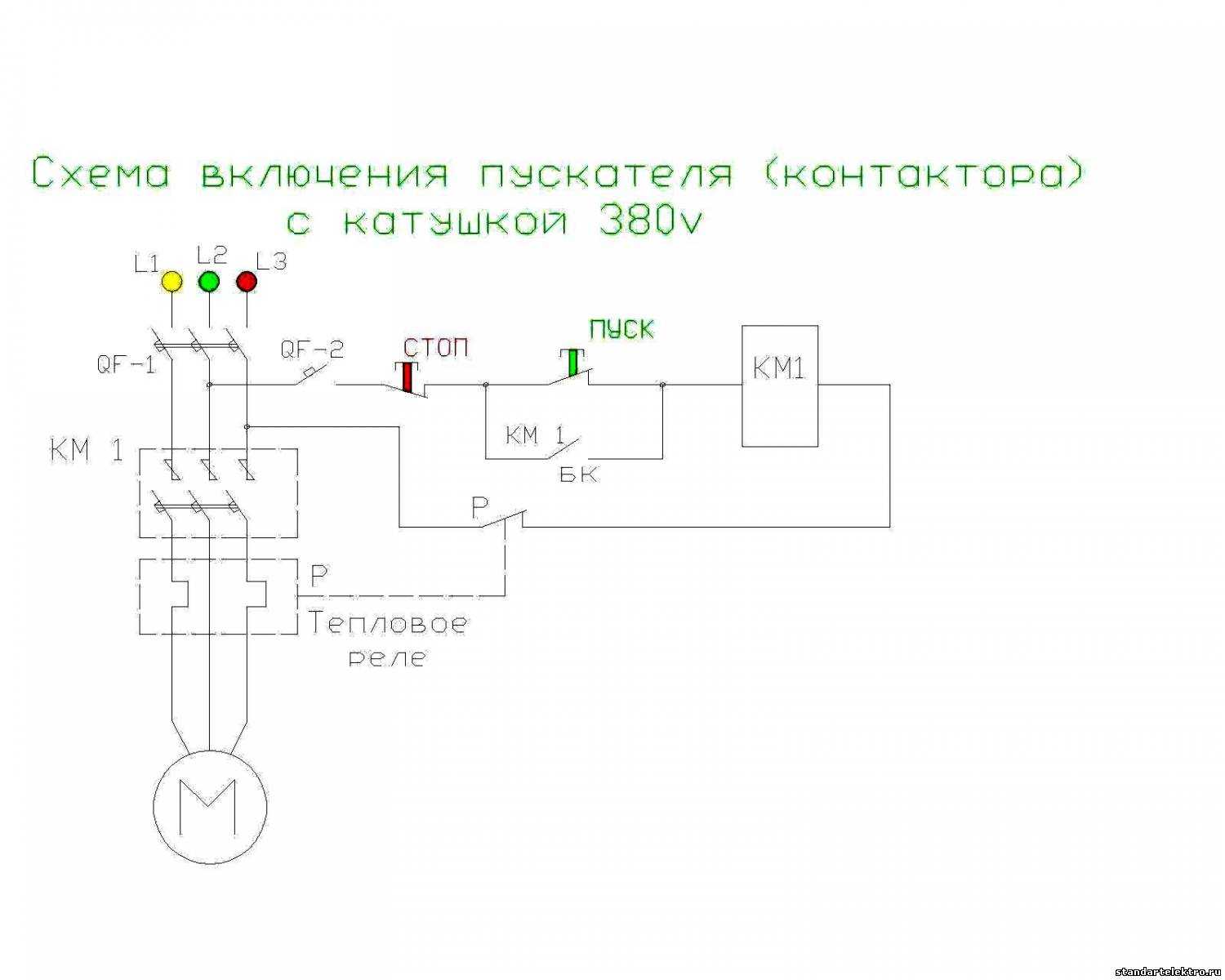

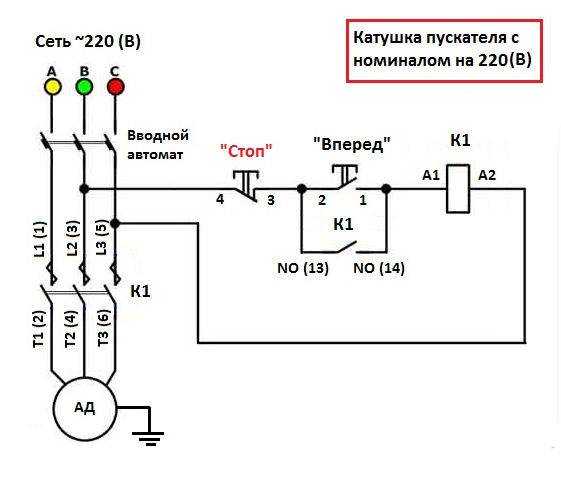

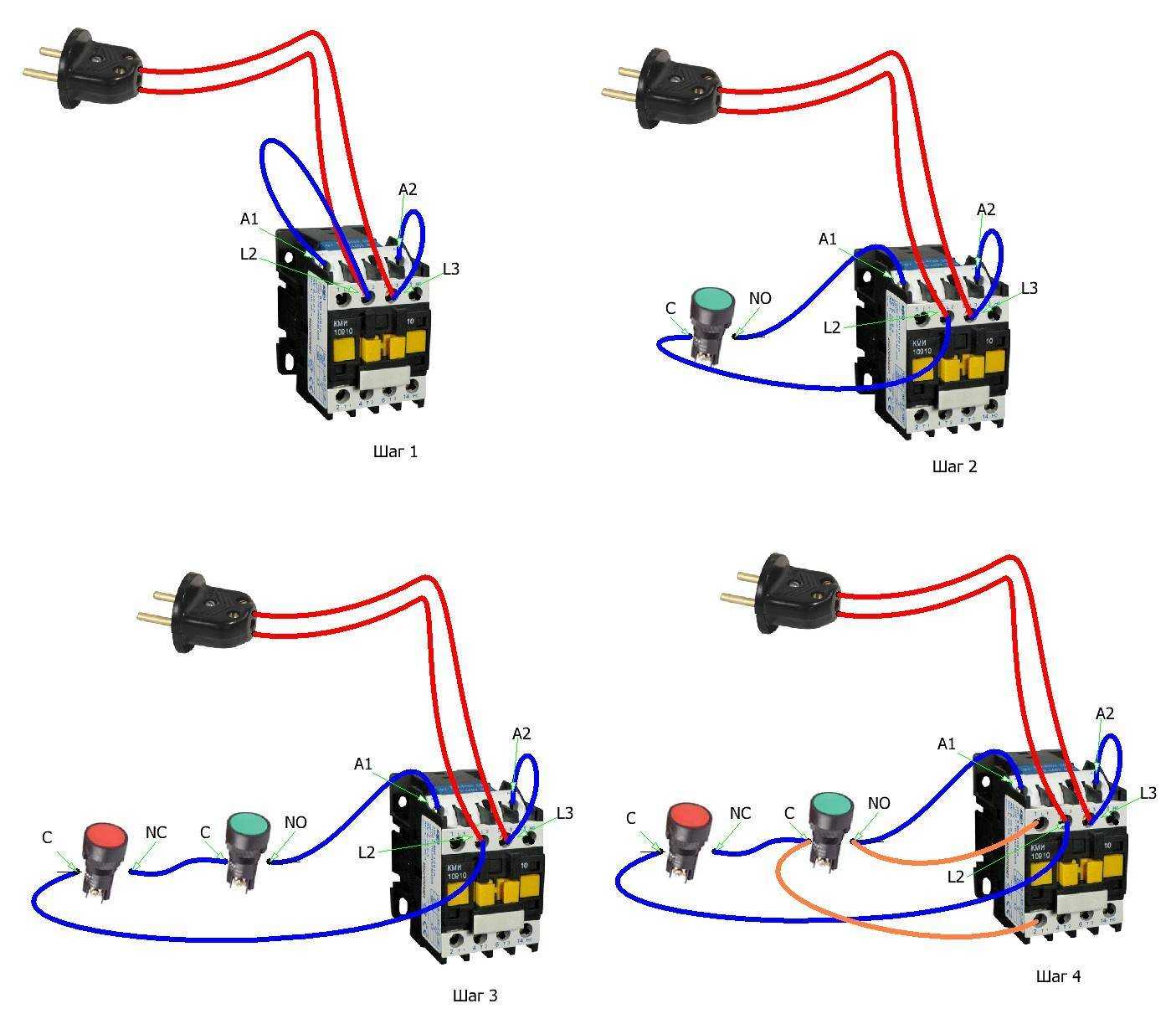

Для того, чтобы пускатель корректно работал, нужно соблюдать определенные правила при монтаже, знать основы приборов с реле и подбирать схемы магнитного и реверсивного устройства. Контакторы и пускатели работают небольшое время и чаще всего используются устройства с разомкнутым контактом. В одни встраивается сигнальная цепь и предназначена для приборов с потреблением от 0,28 до 12 киловатт, другие для от 5 до 70 киловатт и способны работать с распределением напряжения 220 или 380 V.

Варианты устройств делятся на:

открытую;
защищенную;
пылеводозащищенную;
пылебрызгонепроницаемую форму.

Пускатель PME содержит “релюшку” трн, а модель PAE различается по числу реле. Если поступает полное напряжение, катушки прибора надежно работают. основная часть устройств имеет узлы:

сердечник;
электромагнитная катушка;
якорь;
каркас;
механический датчик;
группы контактов, центральные и дополнительные.

Электромагнитная катушка с витками рассчитана на передачу напряжения до 650 V. Катушка размещается в сердце, и большая часть мощности распределяется на силовую часть пружин. В нормальном состоянии контакт разомкнут и пружины удерживаются в верхнем положении и держат магнитнопроводные участки.

Бывают пускатели, которые ограничивают перенапряжение, их используют для полупроводных систем. Катушка начинает работу переменной токовой системы, тип тока и характеристика не влияют на работу установки.

Серия ОПС1

Ограничительное устройство ОПС1 производится всех трех классов защиты: B, C, и D.

Для чего нужны защитные устройства?

ОПС1 способно защитить любое электрооборудование. Благодаря компактным размерам такое устройство подходит для установки и подключения в обычном электрощите квартиры, коттеджа или офиса. Установка УЗИП в таких помещениях поможет спасти дорогостоящую технику и компьютерное оборудование. В загородных коттеджах, оборудованных системой «умный дом» монтаж ОПС1 предписывается инструкцией производителя, поскольку электронная начинка очень чувствительна к импульсным перенапряжениям. Также подобная защита требуется любым автономным системам жизнеобеспечения, наблюдения и безопасности.

Поэтому такое устройство устанавливается не только в частном секторе и городских квартирах, но и в административных, офисных, коммерческих и других зданиях.

Особенности конструкции и характеристики

ОСП1 имеет стандартные размеры и модульное исполнение: это позволяет без проблем установить устройство на DIN-рейку. При этом прибор может иметь от 1 до 4 сменных модулей (в зависимости от класса). Сменный модуль (отработанный варисторный разрядник) легко заменяется новым: для этого в центре корпуса предусмотрены направляющие, в которые и вставляется новый модуль. Это позволяет быстро произвести замену без отключения проводов и демонтажа всего устройства.

Применяемый в модуле варистор изготавливается из керамической смеси и окиси цинка, с добавлением специальных примесей для получения уникальных запирающих свойств. Также в каждом блоке предусмотрена защита от повышенной токовой нагрузки.

Для контроля работоспособности сменного блока предусмотрено окно с цветным указателем состояния. Для обеспечения надежного контакта на зажимах (клеммах) выполнены насечки, обеспечивающие большую площадь соприкосновения. Это автоматически уменьшает сопротивление самого контакта.

В зависимости от класса защиты и производителя, ограничители перенапряжения имеют такие характеристики:

Класс защиты – IP;
Разрядный ток имеет форму 8/20 мкс;
Номинальное напряжение составляет 230–400 В;
Время срабатывания составляет не более 25 нс;
Напряжение защищаемой линии: от 1 до 2 кВ;
Максимальный разряд, который способно выдержать устройство: 10 – 60 кА.

Чтобы подключить устройство защиты, используются медные или алюминиевые провода сечением от 4 до 25 мм 2

Обратите внимание! При подключении ОПС1 важно соблюдать полярность. Для этого все клеммные зажимы на корпусе прибора имеют маркировку, какой провод следует подключить в этот разъем

Схема подключения

Теперь давайте рассмотрим, что представляет собой схема подключения УЗИП в энергосеть на примере частного дома.

На примере показано, как правильно выполнить подключение ограничителей перенапряжения зонально: такая схема признана наиболее эффективной. Именно концепция трехступенчатой защиты с размещением УЗИП внутри помещения нашла наибольшее применение на практике

При этом важно для каждой зоны устанавливать соответствующий класс ограничителя

Обратите внимание! При монтаже ОСП1 важно выдерживать правильное расстояние между приборами: между ними должно быть минимум 10 метров

Как подключить электродвигатель с 380 на 220В без конденсатора?

Как отмечалось выше, для пуска ЭД с короткозамкнутым ротором от сети с одной фазой чаще всего применяется конденсатор.

Именно он обеспечивает пуск устройства в первый момент времени после подачи однофазного тока. При этом емкость пускового устройства должна в три раза превышать этот же параметр для рабочей емкости.

Для АД, имеющих мощность до 3-х киловатт и применяемых в домашних условиях, цена на пусковые конденсаторы высока и порой соизмерима со стоимостью самого мотора.

Следовательно, многие все чаще избегают емкостей, применяемых только в момент пуска.

По-другому обстоит ситуация с рабочими конденсаторами, использование которых позволяет загрузить мотор на 80-85 процентов его мощности. В случае их отсутствия показатель мощности может упасть до 50 процентов.

Тем не менее, бесконденсаторный пуск 3-х фазного мотора от однофазной сети возможен, благодаря применению двунаправленных ключей, срабатывающих на короткие промежутки времени.

Требуемый момент вращения обеспечивается за счет смещения фазных токов в обмотках АД.

Сегодня популярны две схемы, подходящие для моторов с мощностью до 2,2 кВт.

Интересно, что время пуска АД от однофазной сети ненамного ниже, чем в привычном режиме.

Основные элементы схемы — симисторы и симметричный динистры. Первые управляются разнополярными импульсами, а второй — сигналами, поступающими от полупериода питающего напряжения.

Схема №1.

Подходит для электродвигателей на 380 Вольт, имеющих частоту вращения до 1 500 об/минуту с обмотками, подключенными по схеме треугольника.

В роли фазосдвигающего устройства выступает RC-цепь. Меняя сопротивление R2, удается добиться на емкости напряжения, смещенного на определенный угол (относительно напряжения бытовой сети).

Выполнение главной задачи берет на себя симметричный динистор VS2, который в определенный момент времени подключает заряженную емкость к симистору и активирует этот ключ.

Греется электродвигатель 220 и 380 Вольт, причины и способы их устранения

Схема №2.

Подойдет для электродвигателей, имеющих частоту вращения до 3000 об/минуту и для АД, отличающихся повышенным сопротивлением в момент пуска.

Для таких моторов требуется больший пусковой ток, поэтому более актуальной является схема разомкнутой звезды.

Особенность — применение двух электронных ключей, замещающих фазосдвигающие конденсаторы

В процессе наладки важно обеспечить требуемый угол сдвига в фазных обмотках

Делается это следующим образом:

Напряжение на электродвигатель подается через ручной пускатель (его необходимо подключить заранее).
После нажатия на кнопку требуется подобрать момент пуска с помощью резистора R

При реализации рассмотренных схем стоит учесть ряд особенностей:

Для эксперимента применялись безрадиаторные симисторы (типы ТС-2-25 и ТС-2-10), которые отлично себя проявили. Если использовать симисторы на корпусе из пластмассы (импортного производства), без радиаторов не обойтись.
Симметричный динистор типа DB3 может быть заменен на KP Несмотря на тот факт, что KP1125 сделан в России, он надежен и имеет меньше переключающее напряжение. Главный недостаток — дефицитность этого динистора.

Виды импульсных реле

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам
до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных
выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в
ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает
работать заданный вами промежуток времени.

Стиль руководства

Важнейшим фактором психологической атмосферы в коллективе является стиль руководства. Так, демократический его характер развивает доверительность взаимоотношений и общительность, дружественность. При этом отсутствует ощущение навязывания решений «сверху». Стоит заметить, что участие членов группы в управлении, которое свойственно данному стилю руководства, так или иначе способствует оптимизации социально-психологического климата.

Авторитарный стиль, как правило, влечет за собой покорность, враждебность и заискивание, недоверие и зависть. Если названный способ поведения руководства все-таки приводит к успеху, оправдывающему использование именно этой методики в глазах коллектива, он предполагает благоприятный СПК. Ярким примером здесь может служить спорт или армия.

Следствие попустительского стиля — низкое качество работы и продуктивность, неудовлетворенность общей деятельностью. Все это обычно ведет к созданию неблагоприятного СПК. Стоит заметить, что попустительский стиль может быть принят и полезен лишь в некоторых коллективах творческого плана.

Почему только кнопочные?

При использовании импульсных реле, применяются уже другие виды выключателей – кнопочные, звонковые или нажимного типа.

Обратите внимание, простые одноклавишники или двухклавишники здесь не подойдут. За редким исключением, например для реле Меандр РИО-2

Но об этом чуть позже

За редким исключением, например для реле Меандр РИО-2. Но об этом чуть позже.

Исходя из этого факта, на импульсные реле нельзя подавать сигнал слишком длительное время, иначе у него сгорит катушка. Некоторые производители предупреждают, что время непрерывной подачи сигнала на их моделях должно составлять не более 1 минуты.

А некоторые детки очень любят поиграться с такими кнопочками, после чего они и выходят из строя.

Кнопочные выключатели внешне напоминают обычные, только
внутри их конструкции имеется возвратная пружинка, которая после каждого
нажатия возвращает клавишу и контакт в исходное положение.

Есть и двухклавишные кнопки в одном корпусе.

Они пригодятся, когда вы захотите подключить от одного реле общее освещение на кухне и одновременно подсветку рабочей зоны столешницы.

Либо в зале – люстру и подсветку по периметру, плюс
отдельно бра.

Многие вместо специальных выключателей используют подпружиненные
кнопки для дверных звонков.

Требования к монтажу УЗИП

А теперь, когда определено, какие УЗИПы и где применять, можно рассмотреть некоторые особенности их использования. Устройства для защиты по питанию могут иметь три типа подключения:

— Т-образный (параллельный), когда УЗИП подключается параллельно питающей цепи. Рабочий ток при этом через устройство защиты не идёт, т.е. вы можете его использовать при любой мощности системы электроснабжения. Сечение соединительных проводников должно выбираться в соответствии с рекомендациями производителя УЗИП.

— последовательный, когда УЗИП ставится в разрыв питающего провода. В этом случае устройство защиты должно иметь номинальный ток нагрузки IL больше максимального рабочего тока цепи, в которую оно установлено.

— V-образный тип подключения, когда рабочий ток цепи протекает по шунту, установленному внутри УЗИП (7). С точки зрения защиты от импульсных перенапряжений это оптимальная конфигурация.

V-образное подключение

Типовая схема Т-образного (параллельного) подключения УЗИП 1+2 класса в сеть TNC-S приведена на 8.

Т-образное подключение УЗИП

Здесь есть одна тонкость, связанная с применением плавких вставок FU 1-3. Существуют рекомендованные производителем УЗИП номиналы данных устройств, например, для УЗИП 1+2 ступени с импульсными токами 25кА (10/350) на фазу оптимальными являются вставки 125А по характеристике gG/gL. При этом номинале через плавкую вставку может пройти импульс 25 кА (10/350) и она останется целой. Если взять вставку меньшего номинала, УЗИП будет недоиспользован, т.к. при приходе мощного импульса плавкая вставка сгорит и исключит из работы вполне исправный УЗИП. Т.е. система защиты будет работать только при импульсах, значительно слабее тех, на которые рассчитан УЗИП. По рекомендациям МЭК номинал входного защитного устройства ВА должен быть на ступень больше, чем номинал предохранителей FU 1-3. В случае невозможности выполнения такого требования, предохранители FU 1-3 можно не устанавливать. При V-образном и последовательном соединении эти дополнительные предохранители отсутствуют в принципе.

Ещё одна особенность Т-образного монтажа УЗИП заключается в том, что длина соединительных проводов между УЗИП и точкой присоединения к сети не должны превышать 0,5м (ГОСТ Р 50571.26-2002). Это связано с тем, что микросекундный импульс перенапряжения является высокочастотным сигналом и имеет очень крутой фронт. А любой проводник, кроме активного сопротивления, имеет ещё и индуктивное. Оно очень маленькое, примерно 1 мкГн/м при сечении провода 16 кв.мм, и на промышленной частоте им обычно пренебрегают. Но при крутизне фронта тока (dI/dt) 1кА/мкс на каждом метре провода падает 1кВ. И это напряжение складывается с остаточным напряжением УЗИП и прикладывается к оборудованию (9). При этом амплитуда импульса может значительно превысить допустимые для данного оборудования значения.

Именно по этой причине нельзя устанавливать вместо предохранителей FU 1-3 автоматические выключатели. Каждый автоматический выключатель содержит катушку индуктивности, стоящую последовательно в рабочей цепи. И в случае их использования при приходе импульса основное напряжение упадёт на автоматическом выключателе, а УЗИП при этом будет работать неэффективно. В результате такое подключение не обеспечит защиту оборудования.

Ещё один вопрос, который обычно встает перед инженером – нужно ли применять УЗИП 2 или 3 класса после устройства типа 1+2, установленного во вводном щите? Ведь уровень напряжения защиты у этого устройства (Up) не более 1,5кВ, что не превышает уровень, характерный для 3 класса. Ответ — не обязательно, если расстояние по кабелю от УЗИП 1+2 класса до защищаемого оборудования не более 15-20м и рядом нет источников сильных наводок. Если же расстояние более 20 метров, то устанавливать необходимо, т.к. ситуация может развиваться, как на 10. Здесь пришедший импульс перенапряжения ограничивается УЗИП до 1,5кВ, а уже внутри здания на него накладывается помеха, наведённая от различного мощного электротехнического оборудования. Сами по себе уровни этих помех не превышают допустимый для защищаемого оборудования, но вместе эти перенапряжения могут привести к сбоям и даже выходу оборудования из строя.

Стоит отметить, что для эффективной защиты от перенапряжений расстояние от места подключения УЗИП 2 или 3 класса до защищаемого оборудования не должно превышать 5м.

Куда девать третий провод

Из светодиодного прожектора выходит трёхжильный кабель, изоляция каждой из жил которого окрашена в разные цвета.

Коричневый и синий необходимы для подачи питания на электрическую схему аппарат, а жёлто-зелёный соединён с корпусом и используется для заземления. Его использование предписывается ПУЭ п.7.1.36.

Особенности подключения заземления к прожектору указаны в следующих пунктах ПУЭ:

6.1.38. Заземляющий проводник соединяется с корпусом при помощи болтового соединения. В том случае, если подключение производится выходящим из светильника трёхжильным кабелем, используется отдельная заземляющая жила.
6.1.41. При отсутствии отдельного заземляющего проводника и установке светильника на заземлённой конструкции между этими элементами должен быть надёжный контакт. При отсутствии такого контакта его необходимо выполнить при помощи специально изготовленной перемычки, сечением не ниже основного кабеля.
6.1.45. При монтаже светильников под открытым небом необходимо заземлять не только светильники, но и металлоконструкции, на которых они установлены. Для этого используется отдельный проводник РЕ в сетях TN-S и провод PEN в сетях TN-C-S.

Таким образом, корпус светильника необходимо подключать к контуру заземления при помощи заземляющей жёлто-зелёной жилы в выходящем кабеле.

При подключении аппарата к двухпроводной электропроводке и перед тем, как подключить уличный прожектор на заземлённых металлоконструкциях этот проводник подключается к основанию или обрезается в месте выхода провода из общей оболочки.

Вывод

На смену старым прожекторам с лампами накаливания приходят светодиодные светильники. Благодаря низкому потребляемому току эти источники света используются не только для освещения больших территорий, но и в качестве местного освещения.

Зная, как подключить светодиодный прожектор, его может установить любой мастер, имеющий минимальные навыки работы в электрических сетях. Это можно сделать при помощи обычной вилки или подключив выходящий из аппарата кабель к клеммнику.

Друзья . Спасибо за лайк !

#подключение светодиодного прожектора #как подключить прожектор #LED прожектор

Как подключить импульсное реле

Чтобы правильно подключить импульсное реле, нужно
понимать какие у него есть контакты и за что они отвечают.

Как правило, это:

два контакта на катушку питания А1-А2

На один из них, фаза либо ноль приходят постоянно, а на другой, как раз-таки и подается импульс после нажатия кнопки.

силовые контакты 1-2, 3-4 и т.д.

Проходя через них, ток поступает на светильник.

Вот простейшая схема подключения одного импульсного реле на группу кнопочных выключателей.

Схема №1

Обратите внимание, что в импульсном реле нагрузка вовсе не проходит через кнопку. Нажимая ее, вы всего лишь даете импульс на катушку, которая и замыкает силовой контакт

В некоторых моделях подавать управляющий импульс можно как через фазный проводник, так и через нулевой.

Представьте, что существенная и разветвленная часть эл.проводки у вас в доме даже не будет находится постоянно под напряжением, как это происходит с обычными выключателями света. Насколько это повысит пожаро и электробезопасность!

Некоторые разновидности имеют сразу несколько контактов. От них можно подключать две, три и более групп освещения.

Прохождение всей нагрузки через реле означает, что подгорание или выгорание контактов на кнопках практически исключено. Многие, радуясь такому обстоятельству, смело занижают сечение линий освещения до 0,5мм2 или 0,75мм2. Либо вообще “кидают” витую пару.

Однако не забывайте про правила, где четко говорится, что все групповые линии на светильники в жилых помещениях должны выполняться проводниками сечением минимум 1,5мм2.

При этом обратите внимание, все реле (группа или одиночное) должны обязательно подключаться после автомата

Он защищает:

катушку

кабель на цепи управления

сам светильник

Без него при коротком замыкании у вас просто сгорит эл.проводка.

Само реле не защищает ни от перегрузок, ни от КЗ.

Поэтому при сборке схемы в щитке, на каждый автомат
освещения вы как бы “навешиваете” по одному или несколько импульсных реле.
