Как правильно маркировать провода в электрощите

Цветовая маркировка – это острая необходимость при монтаже электропроводки. Она позволяет узнать, для чего необходим тот или иной кабель, а также уменьшает вероятность ошибиться во время электромонтажных и ремонтных работ.

Как результат – снижается вероятность поражения электрическим током и возникновения короткого замыкания. А если щит находится в квартире или частном доме, обязательно обозначать каждый кабель? Если установку осуществлять согласно правилам, то это делать необходимо.

Ведь в электрических щитках провод обозначается по цвету не для красоты и не для себя, а в первую очередь для тех электриков, которые будут в дальнейшем ремонтировать и обслуживать этот электрический щит или шкаф.

Далее мы расскажем, как выполняется маркировка проводов и кабелей при монтаже согласно ГОСТ и ПУЭ.

Правила и стандарты обозначения проводки в электрощитах

Цвета для разметки проводки выбраны не просто так. Вся многообразность расцветок сводится к одному стандарту – стандартным правилам. Они прописаны в правилах технической эксплуатации электроустановок потребителей (ПТЭЭП).

Там указывается то, что жилы электропроводов должны обозначаться цветом или буквами и цифрами, а также обозначений требует и сам шкаф (щит). Узнать о том, какая существует маркировка проводов по цвету, вы можете из нашей статьи.

В ПУЭ указывается, что:

Электрический щит обязан иметь наименование. Это имя указывается на корпусе. В электрощите квартиры его можно не помечать надписями. Но для частного дома, когда щиток размещают на столбе, это необходимо.
Внутри щитка при его монтаже необходимо оставить лист, где в виде таблицы указываются все потребители (розетки и светильники).
Также, внутри должна находиться схема сборки вводного щитка. Это правило касается только того устройства, которое было приобретено в сборе.

Примечание: если щит или шкаф собирает электрик, то у него обязательно следует взять схему сборки.

Согласно тем же правилам и ПУЭ:

Глава 2.3. ПУЭ п. 2.3.23. «Каждая кабельная линия должна иметь свой номер или наименование…».
ПТЭ ЭП п. 2.4.2 «Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками».
На защитных автоматах или на информационном стенде установки осуществляется маркировка, где указывается группа электропроводки. Также согласно правилам должен указываться порядковый номер и название помещения или назначение группы (например, кухня или кондиционер).
В случае, когда на модульном устройстве отсутствует место для записи, то маркировка с назначением этой установки производится в таблице и паспорте, которым должен обладать каждый шкаф.

Согласно ГОСТ провода обозначаются:

В соответствии с ГОСТ 23594–79 (маркировка) провод или кабель помечается бирками или лентами ПВХ. В качестве бирок могут служить поливинилхлоридные и термоусаживаемые трубки.
Надписи на этикетке прописываются разборчивым шрифтом, они должны быть хорошо заметными. Длина самой бирки не должна быть меньше 25 мм.
Согласно нормам, маркировка может наноситься на провод или кабель (на его изоляцию). Только при условии, что такую надпись будет хорошо заметно.

С основными правилами нанесения опознавательных пометок мы разобрались. Теперь же рассмотрим, чем можно маркировать провода при монтаже.

Устройства для нанесения маркировки

Сложность заключается в том, что бирки должны крепко фиксироваться и надписи должны сохраняться длительное время.

Единые стандарты маркирования проводов

Эти правила описывают, что жилы всех проводников должны быть отмечены определёнными цветами, буквенными или цифровыми символами. Кроме того, щит тоже должен быть обозначен особым образом.

Правила устройства электроустановок регламентируют следующее:

У электрического щита должно быть наименование, то есть обозначение на видной части корпуса. Если щит расположен внутри дома, его можно не обозначать, поскольку и так понятно, что это за конструкция. Но если он находится, например, на опоре на улице, обозначения должны быть.

В процессе установке щита внутри нужно будет оставить схему или лист, где будет указаны потребители энергии и электрические точки. Так, там могут быть отмечены группы розеток и группа освещения.
Схема вводного щитка тоже должна быть размещена в щите. Данное предписание касается приборов, которые были приобретены уже в сборке.

Бывает так, что щиток собирается не Вами, а электриком. В этом случае нужно взять о мастера схему, по которой он собирал эту часть проводки.

Существуют и другие моменты в Правилах устройства электроустановок, о которых нужно знать:

Во второй главе Правил электроустановок написано, что все кабельные линии должна обладать номером либо наименованием.
Во второй главе Правил эксплуатации потребителей написано, что на всех кабелях, которые прокладывают открытым способом, должны быть бирки.
На автоматических выключателях и на информационных стендах должны быть маркирующие элементы, относящиеся к различию групп электрической проводки. По правилам должен быть номер и помещение, для которого предназначена кухня. К примеру, это может быть группа для гостиной, кухни и других помещений.
У всех щитов и электрических шкафов должен быть паспорт, в котором нужно указать все необходимые части маркировки. Это будет незаменимой помощью, если внутри шкафа мест для записи маркировок нет.

Государственный стандарт тоже включает в себя некоторые правила. Среди правил ГОСТ выделяем следующие:

По стандарту, маркирование проводников должно происходить с помощью бирок или ПВХ лент. Термоусаживаемые и поливинилхлоридные трубки могут стать отличной заменой бирок.
Необходимо помечать маркировку разборчивым почерком, чтобы разобраться с обозначением мог любой человек. Бирка не должна быть меньше двадцати пяти миллиметров в длину.
Маркировку можно наносить на изоляционный слой проводников. Нужно не забывать о том, что маркировка должна располагаться на видном месте.

Это были ключевые стандарты, касающиеся разметок проводников в щите. Мы подробнее расскажем о том, чем можно производить маркировку.

Основные требования к маркировке проводов в РУ (распределительных устройств) и щитов

Пункт 1.1.30 ПУЭ гласит, все провода в РЩ должны соответствовать буквенным, цифровым и цветовым обозначениям. Наличие цветового обозначения не исключает установку цифрового и буквенного. Допускается наносить маркировку не по всей длине линии, а только в местах подключения.

Маркировка начинается с соблюдением правил в процессе монтажа, при расключении проводов по цвету изоляции. Это наиболее наглядный пример, который позволяет работающему персоналу быстро ориентироваться в назначении каждого отдельного провода в цепи. Иногда используются кабели с проводами одного цвета, в этих случаях допускается покрасить концы проводов, надеть кембрики соответствующего цвета, практичнее установить термоусадочную трубку с уже нанесенными буквенными и цифровыми значениями. Длинна маркерной трубки должна быть не менее 2,5 см.

Маркировка проводов по цвету

В трехфазных сетях каждая фаза обозначается буквами А,В,С, но в квартирах и частных домах используются однофазные схемы электропитания поэтому нет смысла уточнять к какой фазе подстанции подключен ваш щиток.

Буквенные обозначения:

На фазный провод наносится буквенное обозначение «L»;
Нейтральный провод обозначается буквой «N»;
Провода заземления отмечают значком
В схемах по стандартам системы TN-C-S допускается подключение заземляющего проводника к нейтральному проводу. В таких случаях на маркировке пишут «PEN».
В схемах электропитания от постоянного тока, для отдельных приборов потребления указывают полярности «+», «-» и напряжение в вольтах «12В или 24В…».

Маркировка цепей постоянного тока

Маркировка проводов при монтаже электрощита

В практике электрика часто приходится оперировать с множеством кабелей и проводов. Наиболее типичный случай – ввод кабелей в электрощит дома или квартиры. При этом может быть, кроме вводного, 20-30 и более кабелей.

При этом возникает проблема – как потом, при расключении в электрощитке эти кабели опознать. Особенно, если кабелей больше трех, а монтаж растягивается на несколько дней.

Обычно электрики пишут маркером на кабеле название потребителя. Например, “Свет сп 1” или “Роз кух стол”. При этом необходимо на концах кабеля обмотать участки 3-5 см белой изолентой, чтоб было на чём писать. Более продвинутые покупают специальные цифровые маркеры или бирки, но я считаю их неудобными – при монтаже они могут цепляться или совсем потеряться.

Я предлагаю способ маркировки кабелей, описанный ниже. В последнее время перехожу на него.

7.3 Приемо-сдаточные испытания

7.3.1 Проводаикабелипредъявляюткприемкепартиями. Запартиюпринимаютчислопроводов
иликабелейодногомаркоразмера, одновременнопредъявляемыхкприемке. Минимальныйимаксимальныйобъемыпартиидолжныбытьустановленывтехническихусловияхнапроводаикабели
конкретныхмарок.

Времявыдержкипроводовикабелейпослеизготовлениявнормальныхклиматическихусловиях
поГОСТ 15150допредъявлениякприемкедолжнобытьнеменее 16 ч.

7.3.2
Состависпытаний, делениесоставаиспытанийнагруппыдолжнысоответствоватьуказанномувтаблице 5.

7.3.3
ИспытанияпогруппамС2, С3 (подляизолированныхжилпроводовикабелейи 5.2.2.3 длямногожильныхпроводовикабелей), С5 иС6 проводятпопланусплошногоконтролясприемочнымчисломС = 0; длягруппС1, С3 (подляодножильныхпроводов) иС4 -попланувыборочногоодноступенчатогоконтролясобъемомвыборки, равным 10 % сдаваемойпартии, нонеменее
трехстроительныхдлин, сприемочнымчисломС = 0.

Испытаниепоипроводятвпроцессепроизводства.

Таблица 5

Группа испытаний	Видиспытанияилипроверки	Пункт
техническихтребований	методовконтроля
С1	Проверкаконструкциииконструктивныхразмеров	—
С2	Проверкаэлектрическогосопротивлениятокопроводящихжилпостоянномутоку
С3	Испытаниенапряжением
С4	Определениеэлектрическогосопротивленияизоляции
С5	Проверкамаркировкииупаковки	-; ;
С6	Проверкапрочностирасцветкиимаркировки

Требования к типам и способам крепления бирок

Помимо размещения бирок, вся информация о произведенных обозначениях на кабельных линиях и коммуникационных устройствах регистрируется в специальном журнале. Такие записи регулярно обновляются в зависимости от изменений, которые произошли в структуре сети.

Маркеры силовых линий

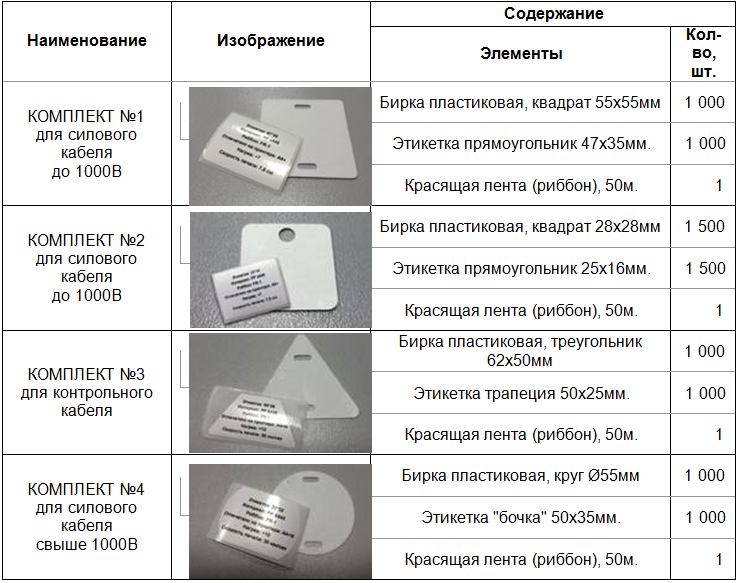

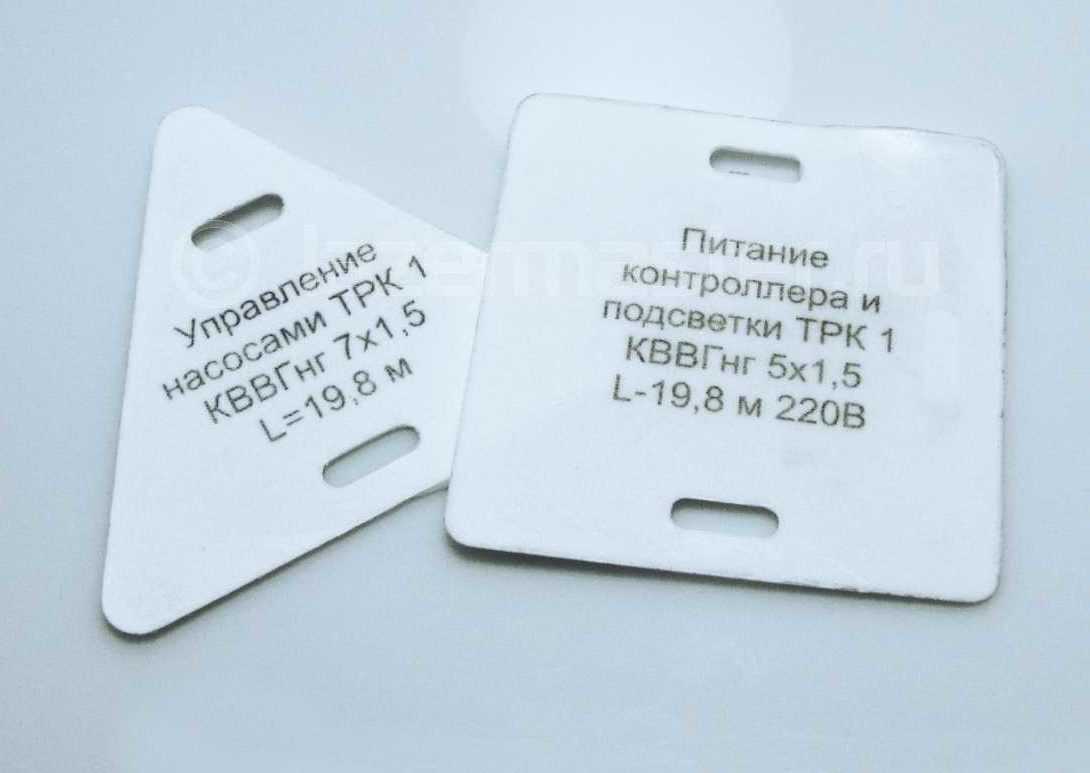

В соответствии с ГОСТ пластиковые бляхи изготавливают квадратной, круглой или треугольной форм. Их эксплуатируют на открытых участках кабельных трасс и компонентов цепи. На бирках есть два отверстия, через которые следует продеть провод или жилу, после этого она надежно зажимается и фиксируется в нужном положении.

Для линий, напряжение которых не превышает 1000 В, применяются квадратные бирки. Если рабочее напряжение выше 1000 В, то берутся круглые бляхи из пластика. Треугольные изделия необходимы для контрольных силовых линий.

Бирки для маломощных цепей

В таких целях могут использоваться маленькие таблички из полимерных материалов, на которых указываются информация о потреблении электроэнергии абонентом цепи и другие данные.

Цели маркировки проводов

Данный процесс позволяет существенно упростить электромонтажные работы, запланированный или экстренные ремонт, техническое обслуживание объектов и кабельных линий во время эксплуатации. Еще одно функциональное предназначение – уменьшение вероятности возникновения аварийных ситуаций и сопутствующего им получения травм рабочим персоналом.

Маркируется кабель уже в процессе изготовления. Производитель должен выбрать цвет для изолирующей оболочки провода в соответствии с международными или отечественными стандартами, прописанными в ПУЭ, ПТЭЭП, ГОСТах и другой документации. Данные, отображенные на внешней оболочке кабеля, указывают на информацию по нескольким параметрам:

число проводов;
площадь сечения всего кабеля;
применяемые изоляционные материалы;
материалы проводов и т. д.

Подобная маркировка, хоть и является необходимой, но недостаточна для повышения безопасности при эксплуатации кабельных линий. Ориентируясь на нее, обслуживающие специалисты не смогут сделать однозначные выводы о предназначении всей системы или конкретного участка электрической проводки. Поэтому при выполнении электромонтажных работ на кабель наносятся дополнительные аббревиатуры, добавляющие к характеристикам информацию о назначении цепи.

Благодаря этому на изоляции появляются бирки со следующими данными:

марка кабеля;
предназначение;
связанный с ним объект;
протяженность линии и другая информация, если она необходима.

Кабельные бирки значительно упрощают подобную маркировку, делают ее удобной и максимально быстрой. Они подбираются в зависимости от диаметра, характеристик и изоляционных материалов на проводе. Они могут отличаться по ряду параметров, но имеют общее предназначение и способны хранить надписи в течение продолжительной эксплуатации.

Что важно знать о маркировке кабелей?

Кабель – это устройство для передачи электричества либо его сигнала из точки «А» в точку «В». Они делятся на три типа:

зональный;
резистивный;
саморегулирующий (самый дорогой).

Чем кабель отличается от провода?

Кабель представляет один или несколько проводов в защитной оболочке, дополнительно покрытые изоляцией, может быть бронированным.
Провод не используют в земле, под водой и прочих условиях, поскольку они лишены вторичной изоляции и дополнительной брони.
Монтаж провода допускается только внутри электрораспределительных устройств;
срок службы кабеля – до 30 лет, провода – не более 15 лет.

https://youtube.com/watch?v=qpMXYWhkkys

Расшифровка маркировки кабеля

Маркировка кабелей — это буквы, которые наносят на оплетку для удобства. Они обозначают материал оболочки, изоляция, жилы, защита. Обозначения кабелей с высоким напряжением включают в себя особенности конструкции.

Расшифровка маркировки кабеля по буквам (расположение в маркировке):

1 – материал жилы (если буква отсутствует, это означает, что жила из меди);
2 – область применения конструкции;
3 – отображает степень гибкости;
4 – изоляционный материал;
5 – бронированный корпус или материал внешней оболочки продукции;
6 – защитный покров, назначение слоя и самой конструкции.

Последовательность размещения букв на маркировке кабеля на примере:

медная жила буквой не обозначается;
если жила алюминиевая, будет выбита буква А в начале маркировки;
после нее буква материала изоляции: полиэтиленовая (П), поливинилхлоридная (В), резиновая (Р);
тип защитной оболочки (после материала): алюминиевая (А), свинцовая (С), полиэтиленовый шланг (П), поливинилхлорид (В), резиновая (Р);
последние буквы — это тип покрова.

Разберем последний пункт. Маркировка кабеля СГ в конце говорит о том, что кабель с медной жилой, бумажной изоляцией, свинцовой оболочкой, без защиты.

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше. Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

Буквенно-цифровые обозначения

В ГОСТ прописан регламент маркировки внешней изоляции кабельных линий, благодаря чему можно отличить друг от друга шнуры, кабели и провода. Если на оплетке отсутствуют обозначения или их недостаточно для технического обслуживания и безопасности, то к трассе крепят специальные бирки с дополнительными данными.

Согласно правилам и рекомендациям, прописанным в ГОСТ, проводом называют изделия, состоящие из одной и большего числа жил, которые по всей длине защищены изоляцией. Жилы могут производиться без изоляции. Кабелем называются несколько заизолированных отдельно друг от друга жил, размещенных под единой герметичной оболочкой из металла или полимерных материалов. Шнур состоит из двух или большего количества гибких проводников, которые соединены между собой скруткой или оплеткой. Жилы фиксируются по всей длине, а оплетка производится из неметаллических материалов.

Все кабели делятся на несколько групп:

силовые;
сигнальные и контрольные;
установочные;
радиочастотные;
связные.

Вы можете самостоятельно расшифровать буквенно-цифровые обозначения на изоляции.

Первая буква в аббревиатуре указывает на материал изготовления жилы. Буква «А» вначале говорит о том, что токоведущая жила произведена из алюминия. Отсутствие таковой буквы означает, что она произведена из меди.

Вторая буква указывает на сферу применения изделия. Если отсутствует и вторая буква в аббревиатуре, то такой кабель принято считать силовым.

Третья буква используется для указания степени гибкости изделия. Ее отсутствие указывает на одножильный провод, наличие буквы «Г» – на гибкий многожильный.

Четвертая буква позволяет обозначить материал, используемый для изготовления изоляции. Обмотки производятся из разных материалов, поэтому для нее применяют более специфичные обозначения.

Пятая буква указывает на материал изготовления внешней оболочки, наличие или отсутствие бронированного корпуса.

Шестая буква может использоваться для указания защитного покрова, предназначения слоя и конструкции в целом.

Цели маркировки проводов

число проводов;
площадь сечения всего кабеля;
применяемые изоляционные материалы;
материалы проводов и т. д.

Благодаря этому на изоляции появляются бирки со следующими данными:

марка кабеля;
предназначение;
связанный с ним объект;
протяженность линии и другая информация, если она необходима.

Устройства для нанесения маркировки

Обозначение проводки – это серьезное и ответственное дело. Каждый шкаф или щит внутри должен содержать специальные метки, которые дают понимание о схеме подключения и расположения элементов цепи. Сложность заключается в том, что бирки должны крепко фиксироваться и надписи должны сохраняться длительное время. Поэтому для удобства используются специальные приспособления, которые осуществляют маркировку кабелей и проводов в щитке.

Принтер для обозначения проводки в электрощитах – это устройство, которое используется для печати бирок и этикеток, на которых отображается маркировка при монтаже проводки. На фото изображен мини принтер, с помощью которого можно маркировать провод или кабель.

Если вы не занимаетесь профессионально электромонтажными работами, то в приобретении специального маркировочного принтера нет смысла. Альтернатива этому устройству — кабельные маркеры, например от фирмы ИЭК, показаны на фото ниже:

С их помощью можно быстро маркировать силовые и слаботочные линии в шкафах.

Что еще важно знать?

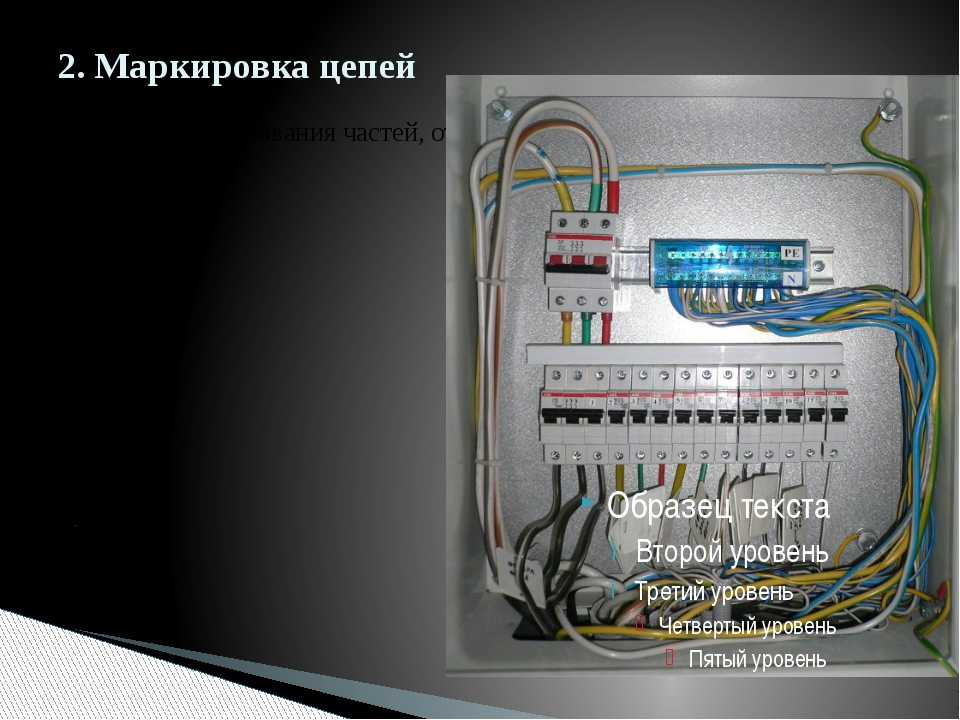

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже:

При сборке электрощита маркировать группы электропроводки нужно следующим образом: провод на входе помечается как L, а на выходе – Гр (указывает, что это группы). После буквы указывается, какой номер группы и номер линии.

Также во время маркировки важно учитывать все цветовые различия, чтобы не возникло аварийной ситуации. Если же открыв шкаф, никакого обозначения не было обнаружено, то необходимо при помощи пробника определить, где какой провод находиться

О том, как пользоваться индикаторной отверткой для определения фазы и нуля, мы рассказывали в соответствующей статье. Так как это займет много времени, то при проверке лучше оставить метки, чтобы другому электрику, который будет осуществлять ремонт или обслуживание было понятно, где какой провод.

Методы маркировки провода и кабеля

В зависимости от условий и возможностей, наличия оборудования и материала монтажники выбирают оптимальные варианты маркировки:

До монтажа провода

ПВХ кембрики (трубки) различных диаметров с надписями, дополнительно можно их обмотать прозрачным скотчем для надежного крепления и защиты надписей;
Термоусадочные изолирующие трубки;
Самый доступный и дешевый способ, сделать надпись на плотной бумажной бирке наложить на кабель и обмотать прозрачным скотчем.

Эти методы обеспечивают плотное прилегание к оболочке кабеля, исключают вероятность обрыва маркера при протягивании через трубы и других монтажных работах.

После монтажа провода

Когда провода и кабели заведены в распределительные устройства, маркировка делается следующими способами:

До подключения проводов к контактам можно использовать ПВХ кембрики и термоусадочные трубки;

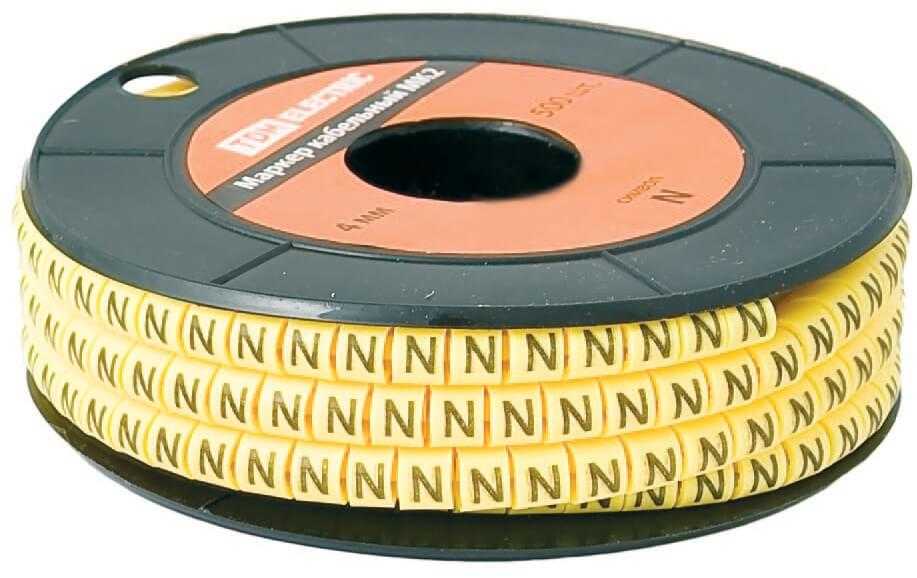

Самоламинирующиеся маркеры – это самоклеящаяся, с одной стороны пластина не прозрачная, с другой стороны матовая поверхность для надписей. Бирка приклеивается к изоляции провода и оборачивается прозрачной самоклеящейся лентой, практически как скотч. Материалы пластин и клея способны выдерживать высокие температуры, и устойчивы к агрессивным средам.
Бирки иногда этот метод является самым оптимальным, они делаются из полимеов разного формата, несколько способов крепления на кабельную оболочку. Пластик способен выносить высокие температуры сохраняя надписи на своей поверхности. Размеры и бирок и содержание надписей соответствует требованиям ПУЭ, ПТЭ ЭП, СНиП;
Для проводов малого диаметра применяются флажки из полимерной пластины с надписями стандартных обозначений, которые установлены руководящими документами по устройству электрооборудования;
Самоклеущиеся нейлоновые маркеры;
Гильзы и контейнеры состоят из двух составных элементов, пластиковый носитель крепится на провод (контейнер), в который вставляется полимерная лента(маркер), на ней специальным принтером печатается необходимая информация;
Клипсы и фиксирующиеся кольца с заранее нанесенными значениями, это могут быть отдельные цифры или буквы, короткого содержания 1-3 символа. Эта методика не требует использования печатающих устройств.

Кольца РУ
Клипсы РА
Клипсы Р

Тип	Профиль	Описание	Размеры
PA		Кольца закрытого профиля для проводов среднего и большого диаметра.	4 размера Ø 1,3 — 16,0 мм Сечение 0,2 — 70,0 мм2
PY		Кольца закрытого профиля для проводов малого диаметра.	1 размер Ø 1,0-2,0мм Сечение 0,2 — 0,7 мм2
PC		Клипсы открытого профиля для закрепленных проводов.	5 размеров Ø 2,4-7,2мм Сечение 1,0 — 10,0 мм2
PK		Кольца на пластину PKH с хомутами (заказываются отдельно). Есть аналог из стали.	Для проводов и жгутов произвольного диаметра

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:
Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:
Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Чем наносить маркировку

Самым надежным методом маркировки кабельных линий является штамповка. С другой стороны, такой способ подразумевает наличие специального оборудования (принтера), которым можно воспользоваться далеко не всегда.

Во многом выбор конкретного метода зависит от материала изготовления кабельной бирки. Также можно купить маркеры с уже заготовленными обозначениями, реализуемые в лентах. На них есть надрезы, которые позволяют быстро и безошибочно отсоединить нужную этикетку и зафиксировать на проводе при помощи клеевой поверхности.

Надписи изготавливают из водостойкой краски или туши. Если электрическая цепь установлена в помещениях с высоким уровнем влажности или подвергается постоянному воздействию агрессивной среды, то маркировка наносится фрезированием, кернением, выжиганием или штамповкой по пластику/металлу.

Для сухих помещений с хорошей вентиляцией или кондиционированием можно обойтись нанесением маркировки стандартными средствами – карандашом или фломастером.

Порядок размещения проводников

При проводке многожильных линий поступают следующим образом. Провода группируют в пучки, разделяя их по назначению. Формируют связку из фазовых проводников, отдельно собирают нулевые провода и заземление. Пучки по возможности формируют ровными рядами без переплетений. Это облегчит поиск того или иного провода.

В некоторых случаях в одной связке помещают фазовый и нулевой провод, питающий конкретного потребителя. На все связки крепят соответствующие значки.

Кабели в щитовой или в коммуникационном узле маркируют бирками, чтобы было легко найти нужную линию и определить её параметры.
