Как заземлить компьютер в квартире

Заземление компьютера. Для чего нужно заземлять компьютер?

На корпусе компьютера вы не найдете специальной клеммы или разъема для его подключения к заземляющему устройству. Производителями предусмотрен другой путь для заземления системного блока и монитора – через вилку питания. Она имеет специальный контакт, называемый «заземляющим» и предполагается, что эта вилка будет подключена в розетку, имеющую контакт для заземления. Однако не у всех в квартирах электропроводка имеет третий провод, связанный с контуром заземления здания.

А можно ли не заземлять компьютер? В принципе можно, и это в большинстве случаев никак не скажется на его работе. А если его корпус выполнен из пластика, то у вас не будет шансов почувствовать это на себе.

Однако это чревато следующими последствиями:

На металлических деталях компьютера в силу его конструктивных особенностей присутствует некоторой величины потенциал относительно предметов и устройств в квартире, связанных с «землей». Поэтому одновременное касание человеком батареи отопления и корпуса компьютера приведет к небольшому удару током.
Импульсные помехи в сети, возникающие из-за работы некоторых мощных электроприемников, могут стать причинами сбоев в работе компьютерного оборудования.

Как не нужно заземлять компьютер?

Эти способы недопустимы для заземления компьютера, так как приносят больше вреда, чем пользы:

соединение корпуса с «нулем» питающей сети. В случае некоторых аварийных режимов работы электропроводки, которые, к сожалению, иногда случаются, или при ошибочном переключении проводов в щитке (что тоже может случиться), на корпус компьютера попадет «фаза».
подключение к молниеотводу, что окажется смертельно опасным при попадании молнии;
подключение к газопроводу, что недопустимо.

Как нужно заземлять компьютер?

Существуют правильные способы решения этой проблемы:

прямое подключение к четвертому проводу трехфазного кабеля в подъездном щитке;
использование для заземления металлических конструкций здания (применимо , в основном, в железобетонных домах);
использование трубопровода системы отопления, которая гарантированно заземлена.

Можно, конечно, использовать для заземления компьютера свой собственный контур заземления, устроив его самостоятельно. Но это очень сложно реализовать практически, особенно в пределах города. Подключение к водопроводной системе не может быть рекомендовано, так как часть ее может быть выполнена трубами из металлопластика или полипропилена.

Не стоит также использовать два и более вариантов для заземления компьютера. Но заземлить его нужно обязательно.

Оцените качество статьи

Нам важно ваше мнение:

Как сделать заземление системного блока

Как отмечалось ранее, в большинство квартир в нашей стране не заведен заземляющий провод. Многие обходятся и без защитного контура, надеясь на русское «авось».

Задумывая ремонт (или до него), можно завести в квартиру заземление самостоятельно, тем более это не так сложно, как кажется на первый взгляд. Так можно заземлить не только системный блок, но и другую бытовую технику.

Заземление в городской квартире

Заземлить системный блок (и не только) в квартире довольно просто. На лестничной площадке расположен электрощит с разводкой по квартирам. Сам металлический корпус щитка надежно связан с землей внутренними коммуникациями: это одно из основных требований СНиП при возведении жилого дома. Теперь осталось лишь «дотянуться» до щитка, а сделать это можно следующим образом:

Нужно проложить кабель (лучше многожильный медный) от места, где установлен системный блок до щитка;
Провод не нужно сильно натягивать, он должен иметь слабину и небольшой запас с двух сторон;
В электрощите находим место, где на его корпус прикручено много проводов;
При помощи самореза по металлу прикручиваем свой провод на свободное место. Желательно место соединения зачистить напильником или крупной наждачной бумагой, для более надежного контакта;
Если отверстие подходящего диаметра отсутствует, при помощи бура на саморезе, его можно просверлить самостоятельно.

После того как провод в квартире уложен, можно непосредственно заземлить системный блок. Для этого доступно несколько вариантов:

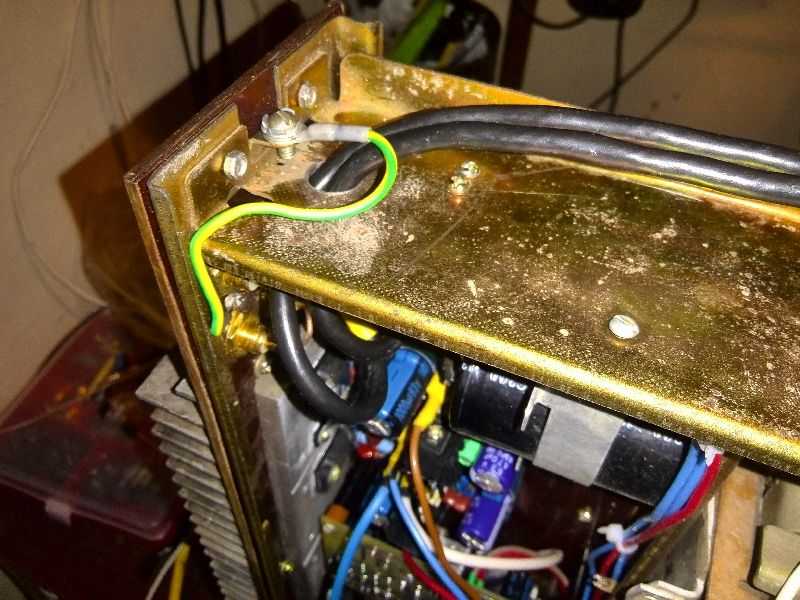

Подключить проведенный кабель непосредственно на корпус системного блока при помощи фиксирующего болта или через специальный разъем, имеющий обозначение GND (может потребоваться переходник);

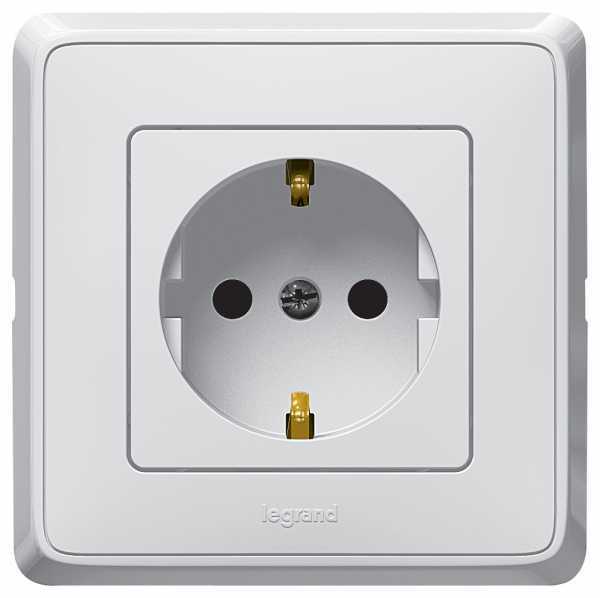

Также заземление компьютера можно выполнить через розетку и вилку, имеющих по три контакта. Для этого заземляющий провод подсоединяется к отдельному контакту, имеющему специальное обозначение.

Второй способ технически более правильный, что позволяет выполнить подключение максимально аккуратно.

Защитный контур в частном доме

Для оборудования заземления в частном доме придется поступить другим способом.

Нужно подготовить металлическую арматуру: отрезок не менее 2 метра длиной и сечением более 2 см. Если вы решили заземлить один системный блок, достаточно одного прута. Для подключения группы розеток и нескольких мощных потребителей, понадобятся три больших прута и три отрезка метровой длины. Еще для обустройства заземляющего контура понадобится сварочный аппарат, мощная кувалда, а также медный кабель необходимой длины для завода в дом.

Последовательность работ по обустройству защитного контура следующая:

На расстоянии 1–1,5 м от фундамента дома вбивается первый металлический штырь двухметровой длины. Над землей должен остаться «хвостик» в 5–10 см;
Последующие два вбиваются таким образом, чтобы получился треугольник со сторонами около одного метра;
К выступающим концам привариваются метровые отрезки для создания замкнутого контура;
Для присоединения кабеля, к одному из штырей можно приварить обычную шайбу, в нее вкручивается болт с жестко намотанным проводом. Такой способ требует защиты от влаги и периодической проверки на надежность соединения;
Еще один способ подсоединить кабель к контуру заземления – приварить к арматуре металлическую шину, которую можно завести непосредственно в дом. Такой способ более надежен и долговечен: место соединения меди с металлом меньше окисляется.

После того как провод заведен в дом, поступают, как и в предыдущем случае: подключают один системный блок, отдельную розетку или группу потребителей, требующих защитного заземления. В последнем случае кабель проводят по всему дому, а каждая розетка подключается отдельной жилой.

Какие нормы электрической безопасности не соблюдены?

Как известно, для прокладки электросетей в наших квартирах применяются алюминиевые провода.
Удлинители же выполняются из меди.
При скручивании меди с алюминием образуется гальваническая пара, металл в месте контакта активно окисляется и разрушается, сопротивление растет, а значит, увеличивается и выделение тепла, что в конце концов может привести к выгоранию проводки и даже к пожару.
Выход следующий: при соединении проводов необходимо использовать специальные переходники.
Можно также применять обыкновенные стальные винты с гайками, при этом концы проводов разделяют с помощью шайбы.

Зачем заземлять компьютерную технику

Такие защитные мероприятия носят рекомендательный характер. Конкретного документа, регламентирующего необходимость технологического заземления вычислительной техники, не существует.

Нормативным документом с наиболее актуальными материалами, обосновывающими значимость проведения таких работ, выступает ГОСТ Р 50571.22 (Заземление оборудования обработки информации).

Правильное производство заземляющих работ компьютерной техники позволит:

Исключить пагубное воздействие статического электричества на устройство. Для этого пользователь должен защитить системный блок от статики. Потенциал статического электричества может достигать нескольких кВт. Такой разряд способен нанести существенный вред электронным компонентам ПК. Устройство системного блока, в частности внутреннее обустройство блока питания, схематически обустроено под отвод импульсных скачков в сети и напряжений статики. Реализуется отвод посредством специальных элементов (диоды, супрессоры, конденсаторы и т. п.), которые находятся на платах системного блока. Электрическое соединение всех заземляющих точек в одну позволяет реализовать заземление устройства двумя способами: заземлить корпус или подключить блок питания к заземленной розетке при помощи провода с заземлением.
Предотвратить поражение током пользователя ПК. К примеру, на корпусе создается потенциал и происходит следующее: человек одновременно прикасается к отопительному прибору и к металлическим компонентам корпуса ПК (неокрашенным). Показатель в 110 вольт переменки напряжения на корпусе устройства не представляет смертельной опасности, но все же пользователь ощутит дискомфорт от удара. При наличии заземления такой разряд уйдет в землю через проводник с незначительным сопротивлением.
Уменьшить воздействие электромагнитных излучений. Современные технологии производства различной вычислительной техники реализуются в соответствии с правилами норм безопасности. Одним из основных требований такой документации выступает уменьшение уровня электромагнитных излучений устройств. Добиться качественного результата, уменьшив уровень такого воздействия, невозможно, если устройство не заземлено. У пользователей при частой и продолжительной работе с ПК могут наблюдаться головные боли и переутомление.
Снизить воздействие внешних наводок. Наводка — дополнительное напряжение в проводнике, возникающее вследствие паразитных сигналов от разных электромагнитных полей. На практике особенно четко отображается такое воздействие, когда построена домашняя сеть. Наводки выступают одной из основных причин возникновения помех в локальной сети дома (фон и шум аудиосистемы ПК). Особенно актуально исключить такие помехи, когда устройства предназначаются для эксплуатации в офисе. Если заземлены все ПК сети (домашней или офисной), их производительность будет намного эффективнее.

Съемная боковая стенка системного блока должна быть всегда закрыта. Заземленный, полностью закрытый металлический корпус будет служить защитным экраном, уменьшая потенциал негативного воздействия на пользователя.

Все существующие требования о том, как заземлить компьютер, основаны исключительно на рекомендациях о правильной реализации работы с вычислительной техникой.

Как сделать заземление в частном доме своими руками

Заземление дома, как и большинство работ по строительству можно сделать самостоятельно. При плохих вариантах вбивают арматуру или лом к которому прикрепляют провод, при хорошем подходе делается контур заземления. Есть ещё вариант с медным штырём, но я про него сказать ничего не могу.

Что нужно для того чтобы сделать заземление:

3 уголка с полкой 40 или 50 мм длиною 2 метра;
3 уголка с полкой 40 или 50 мм длиною 1,5 метра;
Полоса шириной 20-40 мм (или которая завалялась на участке), длина зависит от удалённости контура от дома;
Болт и гайка с резьбой от М6 до М12;
лопата;
кувалда;
сварочный аппарат;
болгарка.

Выкапываем траншею в виде треугольника со стороной 1,5 метра. Глубина примерно чуть глубже штыка лопаты. Лучше чтобы одна из сторон треугольника была параллельна стене дома.

Двухметровые уголки необходимо сделать острыми с одной стороны, для этого лишнее нужно отпилить болгаркой.

Забиваем двухметровые уголки по углам (прошу прощения за тавтологию) выкопанной траншеи. В идеале, конечно, загнать все два метра, но если загнали полтора, а дальше ну никак, то тоже ничего страшного. Должно работать. Лишнее при таком варианте отпиливаем чуть ниже уровня земли.

Полутораметровыми уголками свариваем 3 наших штыря заземления. Ни в коем случае не надо ничего красить, это только ухудшит контур заземления дома.

К середине основания треугольника привариваем полоску, которая идёт к дому. У дома она выходит из стены и поднимается наверх.

К другому её краю привариваем болт. Та часть, которая торчит из земли может быть покрашена. На контур заземления это никак не повлияет, а вот эстетика улучшится.

К приваренному болту прикручиваем гайкой провод заземления. Он имеет жёлтый цвет с зелёной полоской. Этот провод идёт на шину заземления в электрощитке.

Толщина провода заземления

Заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный — 10 мм2, алюминиевый — 16 мм2, стальной — 75 мм2.(Выдержка из ПУЭ 1.7.117)

Засыпаем траншею, выравниваем и засеиваем газоном. Лучше контур заземления делать на северной стороне дома, там больше влажность грунта, но у меня, он на южной (так расположена котельная). Решил что компенсируется это тем, что вода с крыши попадает как раз в это место.

Как нельзя заземлять компьютер

Результат неправильного производства любого типа электромонтажа имеет очень неприятные последствия. Для проведения работ по заземлению компьютерной техники недостаточно ознакомиться лишь с его принципом.

Нужно знать, как нельзя производить заземление ПК:

Соединять заземляющий контакт с нулевым в двухполюсной розетке.
Заземлять компьютер к проводнику молниеотвода. Если пользователь дотронется до корпуса ПК в момент попадания молнии в громоотвод, человек получит разряд тока.
Использовать в качестве заземлителя различные трубы общественных коммуникаций.

Не стоит пренебрегать монтажом средств защиты. Отказавшись от заземления, пользователь неизбежно столкнется с проблемами, связанными с ремонтом техники. Ремонт обойдется значительно дороже, чем монтаж заземления ПК. В некоторых случаях поломки могут быть существенны — от статики могут сгореть планки памяти или поломаться тачпад у ноутбука.

Особенности схем заземления 220 и 380 В

Подключение в каждом из случаев особенное. Единственное, что остается неизменным – внешний контур. Конструкция может быть любой (замкнутой, линейной). А вот с момента ввода в дом нужно учитывать некоторые нюансы. То же касается устройства проводки. Напряжение в 220 Вольт требует двухпроводной линии. При этом один придется расщепить на «землю» и «нейтраль». Другой монтируется по изоляторам.

380 В – это электросеть, для которой используется четырехпроводная система. Одна из жил подлежит расщеплению, как и в предыдущем случае. Остальные монтируются через изоляторы, не контактируя между собой. Еще одна особенность такого способа монтажа – необходимость использования дополнительных средств защиты. Это УЗО и дифференциальные автоматы. К ним подводят «нейтральный» проводник.

Где взять заземление в этажном щите

Если заземление не предусмотрено компанией-застройщиком, потребителей больше всего интересует, как обезопасить себя от удара электротока. Есть два безопасных пути решения этой проблемы.

Подключение УЗО

Схема подключения УЗО

Устройство защитного отключения вырубает питание агрегата, у которого выявлена утечка тока (а также соответствующей розетки). В дополнение к этому можно провести замену проводки в квартире на трехжильную. Если в подъезде после этого будут проводить заземлительные работы, хозяину останется только вывести РЕ-кабель к нужной щитковой шине.

Монтаж собственного контура

К подвалу прокладывают медный одножильный РЕ-кабель не менее 4 мм в диаметре. Возле дома устанавливают 3 уголка из металла. Треугольник соединяют с проводом, второй его конец устанавливают на щитке. Теперь квартирное заземление надо соединить с щитковым.

Нужно ли заземление в частном доме

Нужно ли заземление в частном доме? Обязательно. Суть системы – обеспечить электрическому заряду кратчайший путь для разрядки в грунт. Согласно законам физики, он будет искать проводник, обладающий минимальным сопротивлением. И контур, о котором пойдет речь далее, является именно таким. И даже если «доза» будет настолько велика, что заземлитель не сможет отвести ее полностью, через человеческое тело пройдет лишь малая часть, которая не причинит вреда. Разве что, возможно, вы почувствуете легкую кратковременную дрожь. Отсюда видно, что правильное заземление – гарантия электробезопасности.

Согласно ГОСТ, СНиП и ПУЭ каждое жилое сооружение в обязательном порядке оснащается такой системой защиты от замыкания и блуждающих токов. В нормативных документах в частности говорится, что заземление для дома монтируется, если проектная напряжение в цепи электроснабжения с переменным током от 100 В превышает отметку в 40 Вт. Еще одной задачей, которая решается при помощи заземлителя, является обеспечение пожарной безопасности. В результате замыканий часто происходит возгорание, затем пожар, и тогда затраты на восстановление (если таковое возможно) несоизмеримо больше со стоимостью монтажа контура заземления.

Как правильно сделать заземление в частном доме спрашивают и те, кто столкнулся с проблемой плохого сигнала. Если недалеко находится мощный излучатель, помехи при использовании телефона, телевизора, компьютера, радиоприемника неизбежны. Но если защитить здание, принимаемый сигнал всегда будет отличным. Но только не путайте эту систему с громоотводом. В последнем случае целевое назначение одно – отвод разряда молнии. При замыкании молниеотвод никак не сможет защитить людей от поражения, а приборы от перегорания. Однако общий принцип действия в обоих случаях идентичен.

При монтаже ни в коем случае не соединяют контуры громоотвода в доме с заземлением. Каждая из систем работает независимо. Тогда в случае попадания молнии скачка напряжения не случится. Если же случится эффект индукции, заземлитель «выведет» ток из цепи, чем обеспечит безопасность. Причем у каждой системы безопасности есть подземная часть. Она может быть общей только при достаточном сечении. Разводка всегда обособленная. Наличие одного средства защиты не исключает необходимость установки другой.

Заземление компьютера в квартире

В старых многоэтажных домах распределение электропитания по потребителям реализовано по схеме TN-C, в которой не предусмотрен отдельный проводник заземления. В такой системе в роли защитного и рабочего заземления выступает единственный провод PEN. Подводка электроэнергии к квартирным электрощитам выполняется кабелем с четырьмя жилами: три фазовых проводника и один нулевой. Заземление нуля осуществляется на распределительной подстанции. В квартирах проводка проложена двухжильным проводом и розетки не имеют заземления.

Как заземлить компьютер в квартире, расположенной в таком доме? Все достаточно просто! Конечно, можно создать индивидуальный контур заземления или демонтировать старую проводку и заменить ее на новую трехжильную, но это дорогостоящее мероприятие. Проще всего проложить дополнительный проводник от квартирного электрощита до места расположения компьютера. Это самый часто используемый способ заземления не только компьютера, но и любой бытовой техники. Алгоритм выполнения работ по такому методу будет выглядеть следующим образом:

прокладываем кабель заземления (желательно многожильный медный большого сечения) от компьютера до квартирного распределительного щитка;
в электрическом щите находим место, где множество проводников прикручено к его металлическому корпусу;
с помощью самореза или болта закрепляем конец заземляющего кабеля на корпусе электрического щитка в свободном месте;
соединение должно быть надежным, поэтому место монтажа и конец провода необходимо тщательно зачистить;

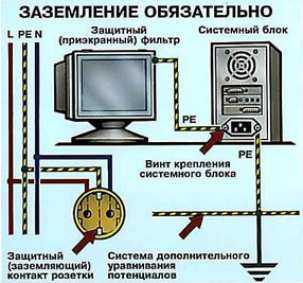

после всех этих операций можно заземлить компьютер двумя способами: закрепить заземляющий кабель на корпусе устройства или присоединить к контакту розетки.

Подключить заземляющий провод к корпусу системного блока можно двумя способами: используя резьбовое соединение, размещенное на шасси устройства, или через разъем GND, специально предназначенный для этих целей. Заземление компьютера через розетку с подключением «земли» к специальному контакту будет наиболее грамотным, с технической точки зрения, вариантом. В любом случае какой бы способ вы ни выбрали, ваш компьютер будет заземлен в соответствии с требованиями ПУЭ.

как заземлить корпус компьютера

Заземление техники — серьезный вопрос, к которому мы не всегда подходим ответственно. К сожалению, в постсоветских странах большинство розеток не имеет провода заземления должного качества, в результате чего многие приборы выходят из строя из-за перепадов напряжения или действия статического электричества. В этой статье рассмотрим, как правильно заземлить корпус компьютера, дабы избежать неприятных бытовых неожиданностей.

Как заземлить корпус компьютера?

Преимущества заземления корпуса компьютера:

• Обеспечивает безопасность и надежность ПК и снижает риск поломки под воздействием внешних факторов;• Снижает вероятность появления помех (возможно, вы когда-то замечали, что при включенном компьютере такие помехи появляются на телевизионном экране);• Уменьшают риск поражения током пользователя ПК;

• Нейтрализует вредное воздействие электромагнитного излучения на организм человека.

В дополнение к перечисленному скажем, что все компьютеры, которые мы покупаем, изначально рассчитаны на подключение к проводу заземления. Проверить это утверждение легко: возьмите кабель, используемый для подключения к электросети системного блока, и увидите на нем три отверстия. Два предназначены для проводов «ноль» и «фаза», третье же как раз предполагает наличие заземляющего провода.

Как заземлить корпус компьютера

Итак, мы уже поняли, что заземление — это очень нужная и даже необходимая процедура. Как же нам ее осуществить? Объясним весь процесс понятно и по-русски.

Начнем с того, что самостоятельно проблему целиком вы не решите. Увы, стопроцентная гарантия в нашей ситуации возможна только в том случае, если правильно заземлены сами розетки, а подобное счастье в России встречается очень редко. Что же мы можем сделать сами?

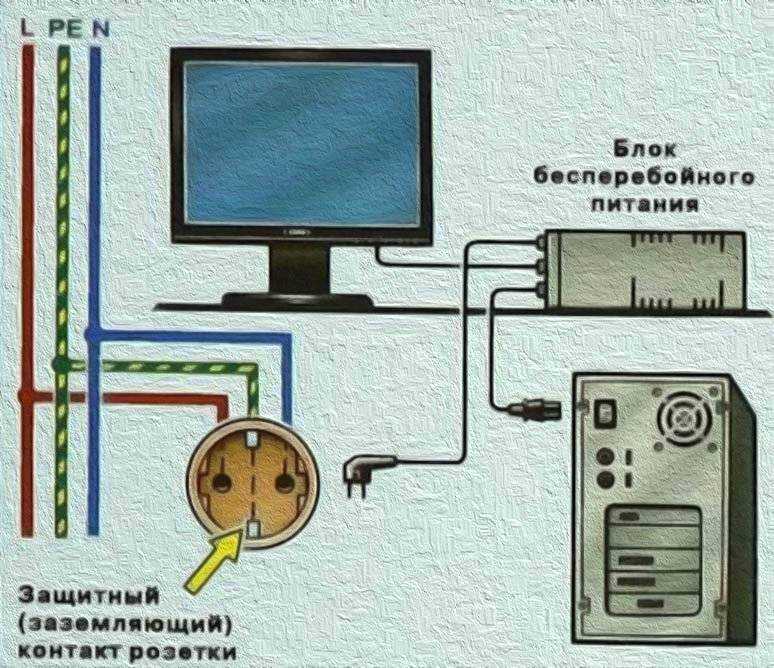

• Провести заземление корпуса через розетку;

Этот метод используется чаще всего

Важно! Его ни в коем случае нельзя использовать на трехфазных розетках, это чревато замыканиями и пожарами. Если розетка другого типа, мы работаем по следующей схеме

Берем медный провод с запасом сечения от 1,5 мм2 и выше, заводим один конец под свободный болт шины, соединенной с корпусом щитка, второй конец прикрепляем к заземлению розетки.

Здесь важно запомнить два правила: 1) никогда не заводить кабель под общий болт N и P-проводников и 2) ни в коем случае не соединять медь с алюминием (место соединения будет постепенно разрушаться, а закончится все пожаром). Поэтому если с химией и/или физикой в школе было не очень, а заземлить корпус компьютера хочется, лучше обратитесь к специалистам, всем будет проще

• Заземлить корпус компьютера на контур отопления;

Наиболее подходящий вариант для квартиры. Котел всегда заземлен, значит, риски с нашей стороны выйдут минимальные. Для того, чтобы выполнить подобную работу, нужно иметь хотя бы минимальные познания, желательно и в электрике, и в сантехнике.

Чего при заземлении категорически делать нельзя:

• Не используйте подручные средства!Интернет пестрит » полезными» советами о том, как заземлить технику с помощью старого ведра или другого металлического предмета. Если вам не жалко ведро и компьютер, хотя бы подумайте о том, как вы будете выглядеть, закапывая железки с прикрученным к ним проводом глубоко в землю.

Представили? Теперь можно идти в специализированный магазин за нормальными материалами;• Не соединяйте заземляющий провод с молниеотводом (вдруг в него-таки попадет молния?) или газовыми трубами (несмотря на то, что они в земле и металлические)!;• Не используете водопроводные трубы как аналог контура заземления!;При совершении подобной ошибки вы подвергаете риску не только свою технику, но и жизнь! Потому что в ряде случаев такое подключение приведет к серьезным электротравмам вплоть до летального исхода;• Не используйте нулевой провод домашней двухполюсной электросети в качестве заземляющего!

Да, многие так делают, и с ними ничего не происходит. Но не факт, что вам тоже посчастливится. В противном случае вы рискуете банально расстаться с жизнью,так что лучше не изобретать велосипед, а сразу сделать все грамотно (как именно грамотно, смотри выше).

Типы заземления

Применительно к жилым помещениям используются обычно три типа электрозащиты. Отличаются они между собой наличием или отсутствием отдельно идущего токоотводящего проводника.

Электрический защитный контур из двужильного провода, сердцевина которого выполнена обычно из алюминия. В нем защитную функцию выполняет провод нулевой фазы. Широкое распространение такая защита имела в Советском Союзе при электрификации жилого и производственного фонда. Сейчас встречается в старых домах. Техническая маркировка – TN-С;
Электрический защитный контур из трехжильного провода. Каждый проводник выполняет разную функцию – рабочая фаза, нулевая фаза и защитная. Два последних проводника на всем протяжении электрической линии нигде не пересекаются. Техническая маркировка – TN-S;
Электрический защитный контур из трехжильного провода, в котором на выходе с энергетической подстанции проводники «ноль» и «земля» объединены в один, а при вводе в здание разделяются на отдельные жилы. Этот тип электрозащиты применяется повсеместно в настоящее время. Техническая маркировка –TN-С-S.
