Простейшая сушилка из ящиков
Ну и третий вариант, для самых, что называется ленивых. Здесь не нужно работать с деревом и изготавливать специальные поддоны с сеточкой или греющей пленкой. Все дешево и сердито.
Вам понадобятся:
старый добрый тепловентилятор
сетчатые ящики для фруктов
стрейч пленка
Для начала во втором ящике, который будет располагаться снизу, ножницами или ножиком вырезаете отверстие под тепловентилятор.
Ставите его поверх другого ящика. За счет этого будет обеспечиваться свободная подача воздуха снизу.
Монтируете во внутрь теплодуйчик.
Далее остальные поддоны последовательно выстраиваете на эту конструкцию. После чего обматываете все по бокам стрейч пленкой.
Не захватывая при этом самый низ. На всю намотку должно уйти не менее семи слоев.
Теперь необходимо разъединить все ярусы по отдельности, разрезав пленку ножом.
Нижний поддон с вентилятором не трогайте. Для переключения режима работы вентилятора не забудьте прорезать два отверстия под колесики.
Изначально ставите регулятор режимов на I, а крутилку температуры на максимум. В принципе на этом все.
Сушилка готова к работе. Загружаете поддоны нарезанными фруктами, овощами, грибами и собираете свою “вавилонскую башню”.
Для защиты от мусора и насекомых, верхний ярус накрываете еще одни ящиком или марлей.
Включаете вентилятор в розетку и следите за процессом.
Преимущества такого способа очевидны – простота и дешевизна. Недостатки – отсутствие контроля температуры.
С такой сушилкой придется постоянно контролировать всю работу и частенько менять корзины местами.
Что касаемо пластика, то выбирайте ящики, которые используются для сбора фруктов. В жарких странах при температурах под 40С, они нередко хранятся именно в них.
У вас прогрев должен происходить в таком же режиме.
https://youtube.com/watch?v=9N2I6BIdjAM%3F
Как подключить инфракрасную греющую пленку
Основная головная боль для многих – подключение такой пленки к проводам с вилкой. Для этого понадобится паяльник.
На самом деле ничего сложного здесь нет. Делается все буквально на раз, два, три.
Чтобы не пережечь материал, производители рекомендуют использовать паяльник мощностью не более 60Вт.
Первое
Паяльником разогреваете и снимаете изоляцию со стороны медной токопроводящей полоски.
С одной стороны подключается фазный провод, с другой – нулевой.
Второе
Капаете на это место олово.
Третье
Залуженный медный проводник прижимаете к подготовленной поверхности и припаиваете контакт.
На этом все. Места пайки обязательно изолируйте кусочками липкой ленты, дабы нигде не осталось оголенных токопроводящих частей.
Если даже такое простое подключение вас не устраивает (нет у вас паяльника и все тут), то спросите в магазине специальные клеммы.
Цена их правда кусается, да и контакт получается менее надежным. Поэтому пайка в данном случае считается лучшим вариантом.
Варианты сборки солнечных дегидраторов
Солнечные дегидраторы – это сушилки, которые используют для работы солнечную энергию. Они хорошо подходят для высушивания трав, фруктов или овощей, даже рыбы. Такие конструкции более экономичные, однако, эффективно использовать их получится исключительно в жаркую солнечную погоду. Можно сделать совсем простую конструкцию в виде обычного ящика, а можно изготовить более «продвинутый» аппарат, оснащенный дополнительным оборудованием.
Простая солнечная сушилка
Чтобы изготовить простую солнечную сушилку для дачи понадобится минимум материалов, инструментов и времени. Сборку корпуса проводят методом, аналогичным изготовлению дегидратора в виде самодельного шкафа. Исключением является отсутствие необходимости делать отверстия для вентиляторов и в двери сушилки.
Небольшие прорези для вентиляции делаются в верхней и нижней стенках конструкции и оснащаются москитными сетками. Еще одно отличие заключается в том, что нижняя поверхность должна быть длиннее верхней, таким образом, достигается угловое положение дверцы. Ящик для сушки необходимо установить на подставку из деревянных брусков, сделанную наподобие табурета.
Дверца короба должна быть сделана из прозрачного материала: стекла, пластика, полиэтиленовой пленки. Она монтируется к верхней части наподобие рамы.
В коробе устанавливаются рейки для противней. Их количество определяется размерами изготовленного ящика. Не следует оставлять маленькое расстояние между поддонами – это плохо влияет на циркуляцию воздушных масс.
В конце остается только подобрать или изготовить подходящие по размерам поддоны. После чего можно выставить самодельный дегидратор на хорошо освещенное место.

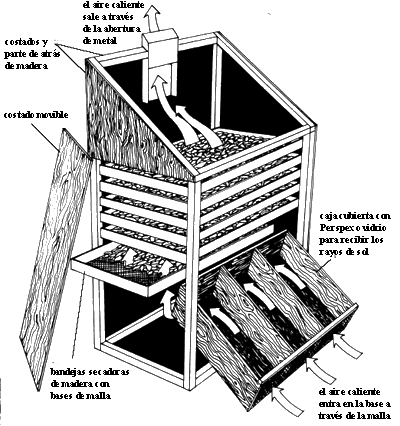

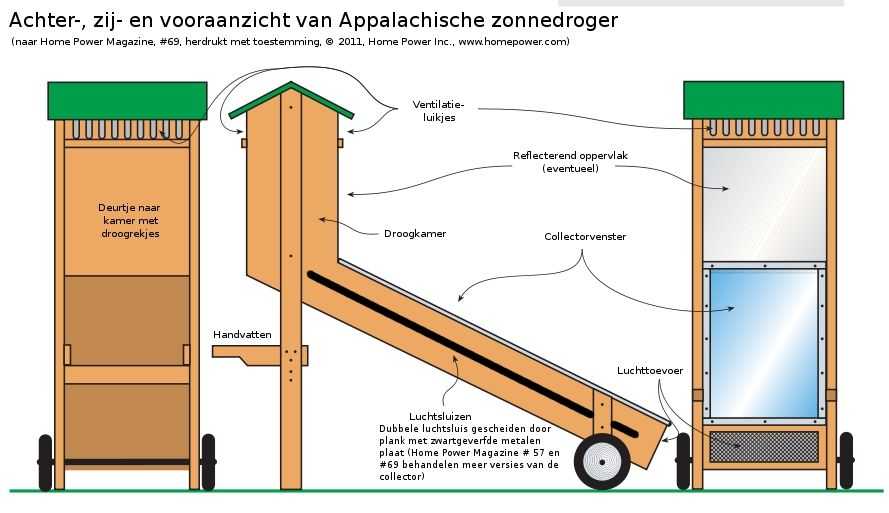

Устройство с коллектором
Солнечная сушилка с коллектором – это более трудоемкий вариант изделия. Короб для сушки устроен почти так же, как и у простой сушилки. Но есть ряд существенных отличий. Такой дегидратор состоит из 2 частей: зоны нагрева воздуха (коллектор) и зоны сушки продуктов. Спереди обе зоны должны быть закрыты прозрачным материалом.
Внизу зоны нагрева следует сделать отверстия для свободного поступления воздуха. На внутреннюю стенку коллектора должна быть установлена алюминиевая пластина, окрашенная в черный цвет. Воздух, проходя вдоль этой пластины, будет нагреваться и через дополнительное отверстие поступать в нижнюю часть зоны сушки. Поднимаясь вверх, он забирает влагу и выходит через вытяжную трубу наружу.
Для эффективной работы сушилки с коллектором ее необходимо передвигать так, чтобы коллектор был постоянно направлен к солнцу. Чтобы этого не делать, можно усовершенствовать дегидратор с помощью дополнительных коллекторных устройств с каждой стороны.
Модификация с вентилятором и терморегулятором
Чтобы сделать солнечную сушилку с вентилятором и терморегулятором, следует приготовить такие материалы:
- стекло или пластик;
- фанеру;
- уголки, бруски, рейки;
- колесики диаметром 40-80 мм (для удобства перемещения установки);
- лист алюминия;
- небольшой вентилятор (диаметром 120 мм, 12 В);
- терморегулятор;
- стабилизатор напряжения с микросхемой КР142ЕН8Б;
- солнечную батарею напряжением 12 В;
- москитную сетку.
Для удобства сборки следует руководствоваться чертежом с указанием размеров частей изделия, который представлен далее.
Первым делом необходимо собрать из брусьев и фанеры корпус изделия и загерметизировать его. Затем, на дно сушилки монтируются колесики. С их помощью изделие будет легко поворачиваться к солнцу. Из прозрачного материала (стекла или пластика) изготавливается задняя дверь сушилки.
Если соблюдать предложенные в чертеже размеры, то в данную сушилку можно устанавливать 7 поддонов на расстоянии 7 см друг от друга. Для этой цели в корпус монтируются деревянные рейки. Поддоны для такой конструкции уместно изготавливать из сетчатого материала и поддерживающих реек.
Окрашенный в черный цвет алюминиевый лист устанавливается на коллектор. В верхней части короба монтируется вентилятор и в соответствии со схемой собирается электрическая цепь из вентилятора, солнечной батареи, стабилизатора напряжения и терморегулятора.
При соединении элементов электрической цепи следует руководствоваться схемой, которая приведена ниже.
Для повышения производительности собранного дегидратора с питанием от солнечной батареи его необходимо размещать так, чтобы коллектор и батарея были повернуты к солнечным лучам.
Процесс изготовления
Начинаем строительство сушилки для овощей и фруктов своими руками с возведения деревянного каркаса шкафа. От высоты конструкции будет зависеть количество лотков, которое можно будет расположить внутри. Габариты шкафа можно выбирать по собственным предпочтениям в соответствии с шириной и длиной лотков.
В качестве материала для каркаса используем деревянные брусья. Заднюю и боковые стенки шкафа обшиваем вагонкой или фанерой. Лотки также изготавливаются из деревянного каркаса и металлической сетки. Вместо металлических решеток, можно использовать обычные москитные сетки.
Шкаф выставляем на длинных ножках, которые надежно закрепляются с помощью поперечных деревянных перекладин. Затем приступаем к обустройству нагревающей части. Для этого сбивается каркас из деревянных брусков, который устанавливается под углом к шкафу и закрепляется к перекладине в задней части конструкции.
Дно нагревающего элемента можно сделать из металлического листа или деревянной фанеры. На дно для еще большего нагрева воздуха можно выложить жестяные банки из-под напитков. Верх каркаса закрываем стеклом.
Заключительным этапом изготовления сушилки, является сооружение вентиляционных блоков и крыши шкафа. В верхней части шкафа с передней и задней части прибивается фанера с проделанными круглыми отверстиями по 8 шт. с каждой стороны, откуда будут выходить влажные испарения.
Сверху конструкция закрывается крышей из фанеры или металлических листов. После этого изготавливается дверца шкафа, которая должна обеспечивать плотное закрывание нашей сушилки. Для создания еще большего парникового эффекта изделие можно покрасить черной краской.
Следуя данной инструкции можно без особого труда изготовить экономичный вариант шкафа для сушки, использующего бесплатную солнечную энергию. В статье были освещены все основные вопросы о том, как сделать эффективную сушилку для фруктов и овощей, обеспечивающую сохранение всех полезных микроэлементов и витаминов.

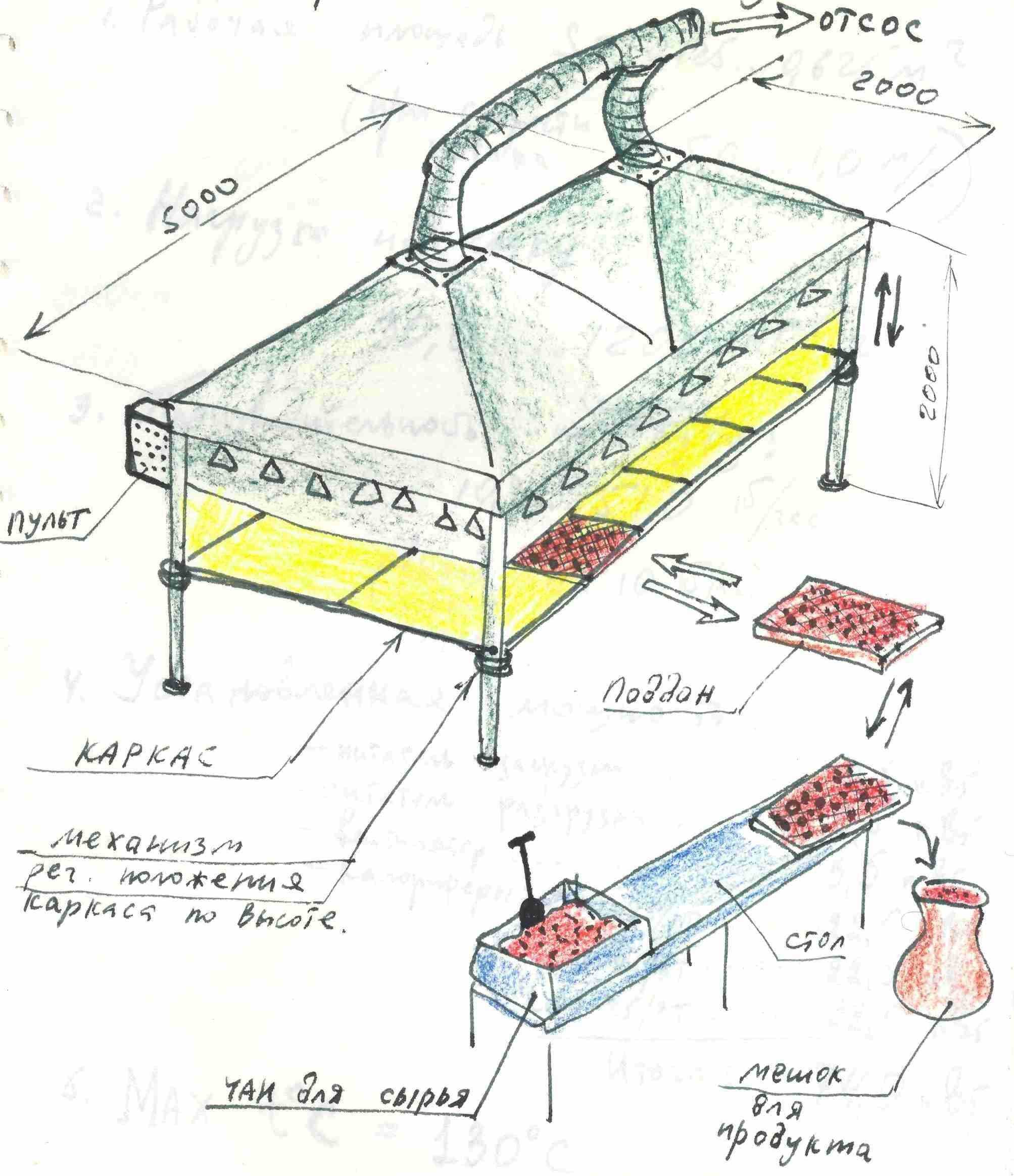

Устройство и работа
Зерносушилки, нагрев зерна в которых осуществляется за счет сжигания топлива, наиболее распространены в сельском хозяйстве и промышленности. Такие зерносушилки бывают стационарными, т.е. с неподвижно размещенным оборудованием в специальных зданиях, а также передвижными. Устройство их несложно. Все они имеют нагревательную печь (топку) и камеру для высушиваемого зерна. Топки сушилок чаще всего работают на твердом топливе — дровах, каменном угле и торфе. Камеры для высушиваемого зерна в зависимости от конструкции и производительности сушилки имеют различную форму и объем. Зерно в камере в момент сушки может находиться в неподвижном состоянии (в сушилках периодического действия) или в непрерывном медленном движении (в сушилках непрерывного действия).
Тепловая энергия от топки к высушиваемому зерну во всех современных сушилках передается, главным образом, путем конвективного теплообмена. Конвекцией называется передача теплоты путем перемещения слоев газообразного или жидкого вещества.
Передача тепла конвекцией от топки к зерну производится или потоками нагретого воздуха, или смесью воздуха с топочными газами.
В первом случае воздух нагревается за счет соприкосновения с горячей поверхностью топки или с металлическими трубами, по которым проходят газообразные продукты горения. Тепло, выделяющееся при сгорании топлива, передается воздуху только через кладку печи или стенки специальных труб, а образующиеся топочные газы выбрасываются наружу, вследствие чего теряется большое количество тепловой энергии.
Такие нагревательные устройства называются калориферными. Калориферные топки имеют низкий коэффициент полезного действия и поэтому требуют повышенного расхода топлива.
Значительно более эффективными и экономичными являются устройства, обеспечивающие нагрев зерна смесью топочных газов с воздухом. При этом коэффициент полезного действия топки повышается, а расход топлива резко снижается. Такие нагревательные устройства называются топками прямого действия.
Наиболее широко применяются зерносушилки, работающие на смеси топочных газов с воздухом.
При эксплуатации сушилок с топками прямого действия необходимо предупреждать возможность попадания искр из топки в сушильную камеру, а также осуществлять тщательный контроль и наблюдение за режимом сушки во избежание подачи в зерно чрезмерно горячей газовоздушной смеси.
Основное требование, которому должны удовлетворять все зерносушилки, заключается в том, чтобы зерно в процессе сушки нагревалось равномерно, без пригорания и местных перегревов. Максимальная температура нагрева зерен во избежание их порчи не должна превышать установленных нормативных величин: 40-45° — при сушке семенного зерна и 50-55° — при сушке продовольственно-фуражного зерна. Температура теплоносителя при этом может быть значительно выше.
Сушильные установки по степени сложности и особенностям конструкции делятся на две основные группы: простейшие и механизированные
Классификация сушилок
По направлению подачи воздуха
Существуют два основных вида сушилок для овощей и фруктов (дегидраторов). Один вид – с вертикальным потоком воздуха, другой – с горизонтальным. Среди вертикальных существуют варианты с вентилятором сверху или снизу.

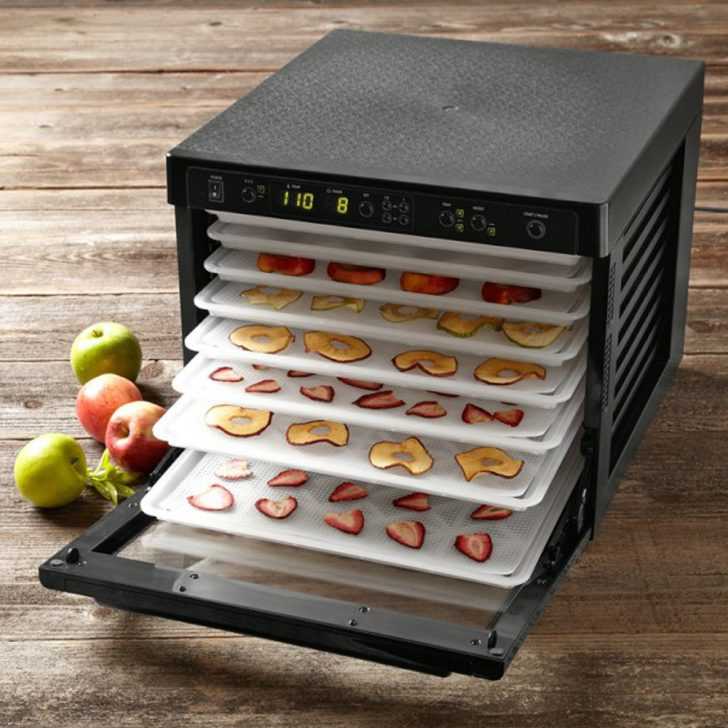

Дегидратор для овощей и фруктов
Хорошее распределение тепла дает вертикальный тип с вентилятором на дне. Однако недостаток его в том, что вентилятор потом трудно очистить от всего того, что на него накапало. Ведь некоторые продукты, особенно ягоды, могут давать сок во время сушки. Вертикальная сушилка с верхним вентилятором устраняет эту проблему, однако, сушка идет очень неравномерно – верхний лоток высыхает быстрее.
Вертикальная сушка овощей с верхним обдувом
Дегидраторы с горизонтальным потоком воздуха прежде всего не допускают смешивания запахов между лотками с разными продуктами. Кроме того, они обеспечивают достаточно равномерный нагрев между лотками и такую сушилку удобнее мыть. Еще одно достоинство этого типа в том, что они прямоугольные, а не круглые и, соответственно, эффективнее используют пространство на столе. Но дегидратор с горизонтальным потоком воздуха, как правило, стоит дороже.
Дегидратор с горизонтальным обдувом
Размер также имеет важное значение в зависимости от того, какие объемы вам нужны за один раз. Некоторые типы сушилок имеют наружные стенки с подносами, которые вынимаются и вставляются. Эти типы идеальны, если вы собираетесь сушить весь запланированный объем за один раз
Эти типы идеальны, если вы собираетесь сушить весь запланированный объем за один раз.

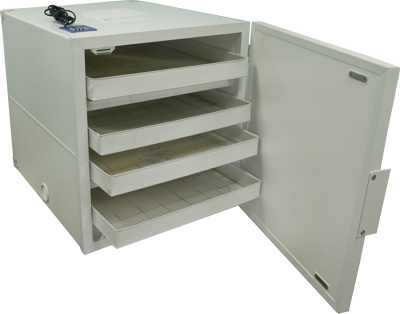

Сушилка для овощей и фруктов с вставными подносами
Некоторые дегидраторы имеют наращиваемые лотки. Это хорошо тем, что вы можете приобрести дополнительные лотки, если вы захотите расширить объем, вместо того, что бы покупать новый дегидратор.
Сушка с наращиваемыми лотками
По принципу действия
Все существующие виды сушилок для трав, грибов, фруктов и овощей можно разделить на две большие категории по принципу действия:
- Конвективные.
- Инфракрасные.
Каждая разновидность обладает своими особенностями, достоинствами и недостатками, что стоит рассмотреть отдельно.
Конвективные сушилки: принцип действия и нюансы
Первыми появились конвективные аппараты. Принцип работы таких бытовых приборов основан на циркуляции горячего воздуха. Это накладывает свой отпечаток на готовый продукт. Высушенные фрукты или овощи покрываются сухой корочкой, своеобразной пленкой, так как первым делом влага испаряется с поверхности, и лишь после этого начинает подсушиваться мякоть. Таким образом, процесс обезвоживания получается достаточно длительным.
Сушилка для овощей и фруктов конвективного типа
Если сравнивать плоды, высушенные на солнце, с плодами, высушенными в конвективной сушилке, то невооруженным взглядом заметны различия, цвет, а также вкусовые характеристики отличаются. Особого упоминания заслуживает то, что горячий пар «убивает» витамины, соответственно, лишь часть полезных веществ сохраняется. Специалисты по электронике также отмечают, что конвекция требует внушительных энергетических затрат.
Принцип работы конвективной сушилки для овощей и фруктов
Инфракрасные сушилки: особенности работы
Инфракрасные сушилки появились позже, но практически сразу стали наиболее перспективным вариантом для работы с фруктами, овощами, травами и грибами. Принцип действия подобен работе солнца. Воздействие осуществляется исключительно на водную составляющую продуктов. Инфракрасное излучение обрабатывает растения в щадящем режиме, обычно температура не превышает 60 градусов, что несравнимо с горячим паром.
Инфракрасная сушилка для овощей и фруктов
Самым большим достоинством ИК-сушки является то, что в готовом продукте сохраняется большая часть полезных веществ, в том числе витамины, которые разрушаются при высоких температурах
Специалисты по бытовой технике акцентируют внимание на низком энергопотреблении подобных приборов
Инфракрасная сушилка отличается низким электропотреблением
Общее устройство сушилки
Принцип работы сушилки заключается в воздействии усиленного воздушного потока на измельчённые фрукты. Вследствие этого обменные процессы в плодах активизируются, влага уходит, и они быстрее усыхают. Существует три вида сушилки, каждый из которых имеет своё устройство.
Конструкция стандартной сушилки состоит из 4 основных деталей:
- вентилятора;
- корпуса;
- лотка для фруктов и овощей;
- электрического двигателя.
Функционирование солнечной сушилки основано на проникании лучей через прозрачный материал и нагревании листа, установленного на задней стенке. Это способствует повышению температуры внутри прибора, когда показатель может достигать 50°C. Фрукты и овощи, находясь в таких условиях, усыхают. Благодаря хорошей вентиляции влага выводится наружу, что препятствует образованию плесени на плодах. С нижней стороны конструкции проникает холодный воздушный поток, в корпусе происходит его нагревание и сквозь верхнее отверстие он выходит.
Такая сушилка состоит из:
- деревянного корпуса;
- поддонов для измельчённых фруктов;
- прозрачной крышки из поликарбоната.
Инфракрасная сушилка представляет собой многофункциональный удобный прибор. Её можно свернуть в виде рулона. Это существенно облегчит хранение устройства. При необходимости её также можно легко транспортировать. Потенциал такого прибора составляет 58°C, что позволяет получить качественно высушенные плоды. Этот прибор успешно справится и с функцией обогревателя.
Конструктивные элементы такой сушилки следующие:
- инфракрасная плёнка;
- корпус из ящика;
- трансформатор;
- электропроводка.
В целесообразности изготовления сушилки могут возникнуть сомнения. Ведь если плоды поместить на обычный чердак, через определённый промежуток времени они достигнут необходимого состояния. Этот вариант не требует усилий и финансовых вложений. Но он имеет и недостаток. Овощи и фрукты в таком случае будут привлекать насекомых. Предотвратить появление этой ситуации невозможно, поскольку для полного высыхания плодов необходим постоянный контакт с воздухом. Соответственно, их нельзя поместить в герметичную упаковку.
Несомненно, можно обработать фрукты специальным составом, чтобы насекомые утратили к ним интерес. Но вкусовые свойства плодов при этом изменяются. К тому же, после такой обработки фрукты сохраняют в своей структуре химические компоненты, и назвать их полностью безопасными уже нельзя.
Как правильно пользоваться сушилкой
Устройство по сушке фруктов и овощей работает просто. Достаточно включить его в питание и процесс пойдёт сам по себе. В некоторых моделях встроено автоматическое отключение. Например, после 72 часов непрерывной работы устройство выключается самостоятельно.
Правила пользования разделяются на три блока:
- подготовка;
- сушка;
- чистка и хранение прибора.
От правильного использования устройства зависит качество сушки и долговечность прибора. Правила эксплуатации практически для всех моделей одинаковы.
Подготовка к сушке
- Достать устройство из коробки, сполоснуть поддоны. Убрать все наклейки.
- Поставить корзины друг на друга. Правильно расставленные поддоны не имеют сквозных щелей. Все они плотно прижаты между собой.
- Подключить к сети и включить пустую сушилку на полчаса нажатием кнопку «ВКЛ/ВЫКЛ».
- Выключить прибор и дать остыть. После работы внутри находится горячий пар, который может повредить кожу рук и лица.
- Разобрать и сполоснуть поддоны.
После проведённых манипуляций можно переходить к нарезке и раскладыванию фруктов и овощей на поддоны. Выкладывают одинаковые или сразу разные продукты вместе. Однако при этом следует помнить, что фрукты и овощи впитывают соседствующие запахи.
Сушка
Предварительно нарезанные фрукты раскладываются на поддоны. Кусочки не должны иметь слишком большую толщину — от этого они могут долго сохнуть. Также не допускается слишком мелко нарезать продукты – они провалятся вниз, сквозь корзину.
Прибор обязательно должен стоять на ровной, твёрдой поверхности. После того как моторный блок будет установлен, следует выполнить следующие шаги:
- Плотно разместить элементы на нижнем блоке управления.
- Сверху поставить крышку.
- Включить прибор и оставить сушить. В процессе работы устройства нельзя снимать крышку.
- После завершения работы, когда продукты высохнут (примерно через 15 часов), прибор следует отключить кнопкой «Вкл/Выкл». Периодически необходимо смотреть за качеством сушки, чтобы овощи и фрукты не пересушились. При необходимости поддоны можно менять местами.
Как сделать обычную сушилку для овощей и фруктов
Отличная сушилка своими руками получается из старого шкафчика, тумбочки, можно приспособить деревянный ящик
Важное условие — подбирайте размеры. Дополнительно потребуется датчик температуры, тепловентилятор. Для лотков потребуется сетка из нержавейки, рейка, уголки из металла или мелкие гвоздики
Для лотков потребуется сетка из нержавейки, рейка, уголки из металла или мелкие гвоздики.

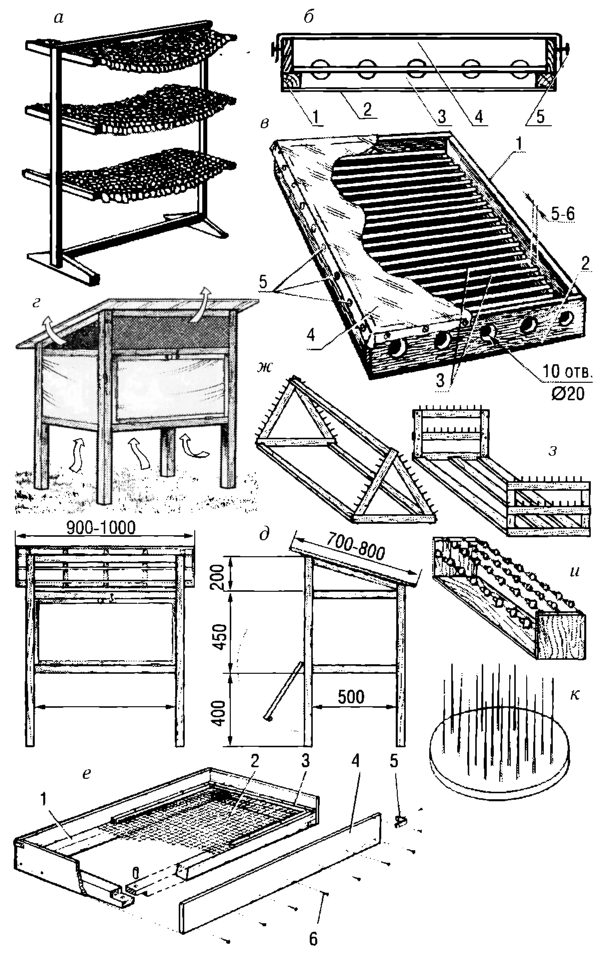

Чертеж каркаса
При наличии подходящей тумбочки, изготовление упрощается в разы. Народные умельцы иногда приспосабливают корпус старого холодильника, печки, плиты, даже не вынимают стекло.
Сборка сушилки
Собирать сушилку для овощей своими руками с нуля сложнее. Придется изготовить с дверцей. Проще дело обстоит с ненужной тумбой. Основная задача — распределить «начинку».
- Горячий воздух и пар должен выходить. Поэтому сверху обязательно делаем отверстия. Допускается установить трубу. Иногда вместо фанеры устанавливают сеточку.
- Если будет использоваться мини-вентилятор, устанавливаем в заднюю стенку шкафа. Обогреватель ветродуй, плитку обычно монтируют снизу.
- Далее делаем сетчатые полочки. Не забываем про полозья. Лотки должны выдвигаться. Иногда просто прибивают к боковым стенкам рейки.
Расстояние между лотками не должно быть менее 15 см. Воздух между кусочками фруктов или заготовленными овощами должен циркулировать, а рука легко проходить для размешивания, переворачивания продуктов.
Какой ТЭН или тепловентилятор использовать
Для повышения температуры внутри конструкции не рекомендуем использовать обычный тэн. Дровяные шкафчики сейчас встречаются редко. При случайном возгорании костра не будет, как в случае с дровами. Материалы начинают тлеть, выделять вредные вещества.
Лучше взять обогреватель с вентилятором или тепловентилятор. Их часто называют ветродуями. Существуют модели небольшого размера. Другой вариант — взять маленькую электрическую плитку. Преимущество такого способа — легко регулировать температуру, выставляя разные режимы.
