Замыкание электропроводки в доме: причины, самостоятельный поиск и способы предотвращения

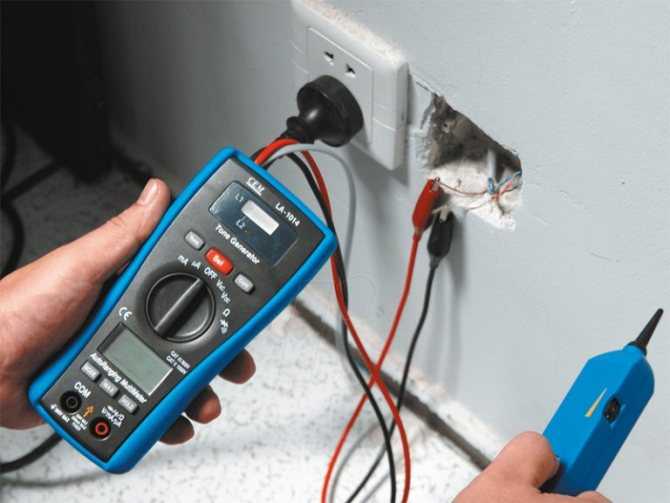

Пример прозвонки проводов

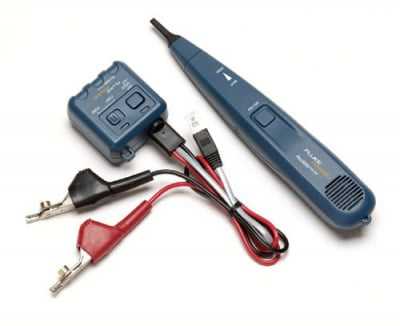

Прозвонка проводов в режиме зуммера

Конкретным примером работы с тестером будет стандартная электросеть. Квартира подключена к ней согласно нормативам, потребители сгруппированы, каждая линия запитана через индивидуальный автомат в распредщите.

Ситуация: в одном помещении не работает розетка. Задачей пользователя будет найти причину сбоя. Для ее решения потребуется:

Посмотреть, сработала ли автоматика в щите. Если элементы включены, обесточить конкретную линию или квартиру полностью.
Удалить розетку из подрозетника, произвести визуальный осмотр на предмет внешних дефектов и качества контактов.
У современных моделей прозвонить клеммники-зажимы.
Если у розетки нет поломок, протестировать качество соединения проводников в распределительной коробке рядом с розеткой.
Основной кабель в распредкоробе должен разрываться, соединяться с жилами под розетку и отводится на следующий потребитель.
В распределительном коробе расположены 3 скрутки – нейтраль, земля и фаза. Кончиком щупа нужно прикоснуться к оголенной скрутке.
Вторым кончиком прозваниваются по очереди контакты розетки. Можно зафиксировать один зонд на контакте, а вторым проверить скрутку.

Клеммники у стандартных розеток отсутствуют.

Особенности процесса прозвонки

Процесс прозвонки проводов

Измерения имеют несколько нюансов:

Если скрутка без дефектов, имеется смысл теста проводки под напряжением. Нужно подать ток путем включения щитковых автоматов.
При сомнениях в цветовой маркировке фазу определяют касанием индикаторной отвертки – диод должен загореться.
Рабочее и защитное зануление проверяются в режиме ACV больше 220 В. Красный щуп находится на фазе, черный используется для поиска нуля и земли. Рабочее зануление N отражено в диапазоне 220 А, защитное PE – менее 220 В.
Учитывается, что электрики не всегда выводят провода в распредкороб. Розетку могут запитать от соседней или поставить элементы смежной комнаты в единых точках стен.
По причине длины щупов 30-50 м допускается соединение контактов розетки перемычкой и прозвонка в распредкоробе.

Какие могут быть последствия?

Во время замыканий наблюдается резкое увеличение силы тока, что приводит к расплавлению металлов. «Брызги» могут разноситься во все стороны, приводя к воспламенению предметов вокруг и пожарам. Это особенно опасно для домашних условий, так как КЗ может стать причиной потери имущества и жилья. Последствиями на предприятиях является аварийная ситуация, повреждение техники и риск того, что могут пострадать люди.

Замыкание, в зависимости от места его образования, может привести к системой аварии, последствиями которой станет экономический и технический урон. Оборудование, которое находилось под действием усиленной силы тока, выходит из стоя или получает серьезные повреждения.

Еще одним последствием замыкания является ухудшение условий работы персонала и потребителей – резкое понижение давления приводит к остановке производственных мощностей и экономическому ущербу. Наибольший урон наносится тому месту, в котором непосредственно возникло замыкание.

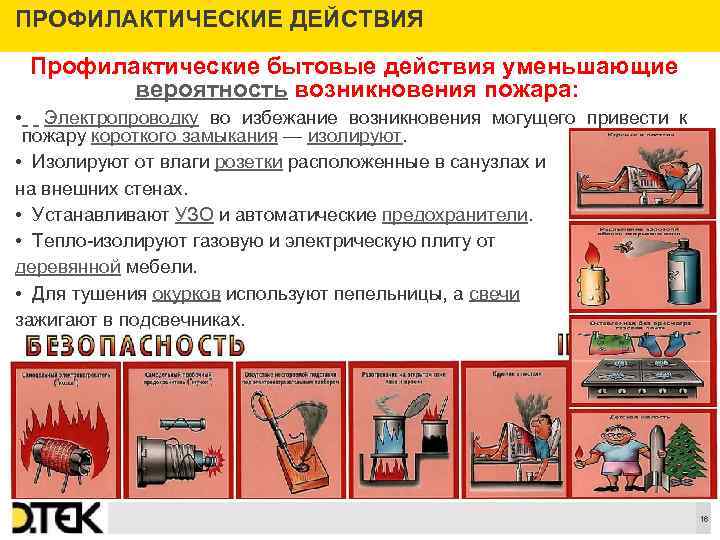

Способы защиты

Наиболее надежным и действенным способом предотвращения КЗ является установка автоматических выключателей. Альтернативой служат плавкие предохранители. Автомат своевременно улавливает возникновение замыкания и отключает питание, благодаря чему возникновение аварийной ситуации является невозможным.

Прочие меры предосторожности:

регулярная ревизия электропроводных каналов – визуальное определение слабых мест кабеля, где изнашивается изоляция и своевременное устранение проблемы;
использование электрических реакторов, которые регулируют подачу тока;
использование специальных электроцепей, которые в случае необходимости отключают секционные выключатели;
использование понижающих трансформаторов, которые оснащены расщепляемой обмоткой низкого напряжения.

Совет: для домашнего использования рекомендуется устанавливать автоматические выключатели. Они рассчитаны на определенный ток, после превышения величины которого, разрывается цепь. Прочие меры в основном указаны для промышленного использования.

В чем заключается угроза КЗ?

Замыкание в первую очередь представляет угрозу здоровью и жизни человека. Это связано с пожарной опасностью: возгорание изоляции проводов, воспламенение окружающих предметов, способность изоляции распространять горение. Так же изменение силы тока может быть губительным для используемых устройств и приборов, приводя к катастрофическим последствиям

КЗ может стать причиной экономического убытка Поэтому важно использовать меры профилактики возникновения явления и прибегать к установке методов защиты

Виды КЗ

Согласно ГОСТ 52735-2007, в энергосетях короткие замыкания принято разделять на несколько видов. Для наглядности ниже представлены схемы различных видов КЗ.

Различные виды КЗ

Обозначения с кратким описанием:

3-х фазное, принятое обозначение – К(З). То есть, происходит электрический контакт между тремя фазами. Это единственный вид замыкания не вызывающий «перекос» фаз, процесс протекает симметрично, что упрощает расчет силы тока КЗ. В тоже время 3-х фазное замыкание представляет наибольшую опасность по факторам тепловых и электродинамических воздействий. В связи с этим, когда производится расчет тока КЗ для трехфазной цепи, как правило, рассматривается данный вид замыкания. Характерно, что при К(З) наличие контакта с землей не отражается на параметрах процесса.
2-х фазное (K(2)). Данный вид замыкания, как все последующие, относится к несимметричным процессам, вызывающим перекос напряжений в системе. В кабельных линиях электропередач довольно велика вероятность перехода процесса K(2) в К(З), поскольку температура в месте замыкания разрушает изоляцию токоведущих частей.
2-х фазное с землей (K(1,1)). Данный процесс можно наблюдать в системах с заземленной нейтралью.
1-о фазное с землей (K(1)). Этот вид замыкания на практике встречается чаще всего. Характерно, что процесс может возникнуть как в бытовых или промышленных электросетях, так и в запитанном от них оборудовании.
Двойное на землю (K(1+1)). То есть, две фазы замыкаются через землю, не имея электрического контакта между собой. Такой вид замыкания возможен в системах с заземленной нейтралью.

Мы привели только пять видов замыканий, которые чаще всего встречаются на практике. С полным списком возможных вариантов и поясняющими схемами можно ознакомиться в приложении 2 к ГОСТу 26522 85.

Вероятность возникновения каждого из рассмотренных выше вариантов приведена в таблице. Как видно из нее чаще всего наблюдаются однофазные короткие замыкания.

Таблица 1. Распределение, составленное по аварийной статистике.

Обозначение КЗ	Процентное соотношение к общему числу (%)
К(З)	5,0
K(2)	10,0
K(1)	65,0
K(1,1) и K(1+1)	20,0

Разобравшись с видами замыканий, рассмотрим, в каких ситуациях они могут возникнуть.

Основные правила монтажа электрической проводки в квартирах и частных домах

Для того чтобы быстро определять неисправности в сетях электропроводки и ориентироваться в местах ее прокладки, рекомендуется ознакомиться с типовыми схемами и требованиями по монтажу.

Исходной точкой, откуда приходит электропитание и распределяется на группы в частных домах и квартирах являются вводные распределительные щиты (ВРУ). Основные элементы ВРУ:

Вводной защитный автомат до узла учета (электросчетчик);
Электросчетчик;
Устройство защитного отключения (УЗО);
Защитные автоматические выключатели на различные группы потребителей, освещение, розетки, отопительные электроприборы, и другую бытовую технику;
Планка (шина) для крепления нулевых проводов «N»;
Шина (планка) для крепления проводов заземления «РЕ».

От автоматов каждой группы через распределительные коробки разводятся провода, к розеткам, выключателям, осветительным приборам. Бытовая техника, потребляющая электроэнергию большой мощности, подключается отдельным проводом, через индивидуальный автомат.

Фото №1 пример подключения групповых автоматов в ВРУ

Чтобы в процессе ремонта было легче ориентироваться, автоматические выключатели в ВРУ обозначаются надписями:

освещение;
розетки;
бойлер для нагрева воды;
кондиционер;
электрическая плитка (на кухне) и другие возможные потребители электроэнергии.

Не всегда приходится иметь дело в идеальных условиях, когда группы в ВРУ подписаны. В таких случаях надо ориентироваться из того, что защитные автоматы устанавливаются с учетом максимально возможной мощности электроприборов на данном участке цепи. Практика показывает в квартирах и частных домах на различных группах устанавливают автоматы с токами отключения:

осветительная группа от 10 А до 16А;
розетки 16 – 25 А;
стиральная машина 25 А;
электроплита 25А.

Толщина провода в группах на различных участках цепи может отличаться:

Розеточные цепи на основной магистрали между распределительными коробками укладываются проводами с сечением 4 кв./мм. От коробок до розетки прокладывается провод тоньше, с сечением 2,5 кв./мм.
В цепях освещения между распределительными коробками укладывают провода сечением 2,5 кв./мм. От коробки к выключателю и осветительному прибору используются провода 1 – 0,75 кв./мм.
На кондиционеры и электрические плиты прокладываются отдельные провода от ВРУ минуя распределительные коробки, сечением не менее 6 кв./мм.

Таблица №1. Характеристики кабелей часто применяемых для монтажа проводки ПУНП и ПУГНП

По требованиям ПУЭ (Правила эксплуатации электроустановок) монтаж электроснабжения жилых объектов выполняется по трехпроводной схеме. Используются кабели с тремя медными проводами в двойной изоляции с разными цветами:

синий или черный провод используется как нейтральный ноль «N»;
красный или коричневый подключается к фазе;
желто – зеленый подключается к заземлению.

Фото №2 Трехпроводный кабель с маркировкой проводов по цвету

Все эти требования формируют определенные признаки, которые косвенно облегчают поиск неисправностей в электропроводке и обеспечивают безопасность работникам.

Последовательность действий при проверке проводки

Рассмотрим подробнее, как проверить проводку в квартире своими силами. Прозвонить ее можно в несколько этапов:

установить ручку мультиметра в положение «прозвонка»;
концы измерительных проводов вставить в гнезда прибора;
включить мультиметр;
замкнуть измерительные провода и отпустить их;
на проверяемом проводе зачистить концы и прикоснуться к ним измерительными контактами прибора.

Провод черного цвета вставляется в гнездо СОМ, которое в некоторых устройствах обозначено знаком «*». Красный – в гнездо Ω. Иногда оно обозначается знаком R. Если провода поменять местами, на результатах проверки целостности это не скажется. Если все было сделано правильно, при замыкании раздастся звуковой сигнал. Такой же сигнал прозвучит при обнаружении целостности проводника. На дисплее отобразится 0. Появление единицы и отсутствие звука является свидетельством повреждения провода.

Проверка исправности изоляции

Для проверки состояния изоляции жил кабеля необходимо определить, нет ли между ними короткого замыкания. Если его нет, изоляция хорошая, на индикаторе отражается единица, звуковой сигнал отсутствует. Если появился сигнал, то это признак нарушения изоляции и появления коротыша. Кабель нужно отключить от электрической сети, так как в нем обнаружено наличие цепи между фазным проводником и заземленными установками или нулем.

Такая проверка помогает предупредить возникновение пожаров. Проверка изоляции проводится после монтажа электропроводки в доме. После проверки производятся работы по штукатурке стен, по облицовке их гипсокартоном и другие отделочные мероприятия. После отделки труднее устранить разрыв проводов или их замыкание. Все измерения рекомендуется производить мощным мегаомметром.

Проверка целостности отдельного куска провода

Распространенной проблемой электропроводки в квартире является обрыв проводки, который происходит при перегорании или при неаккуратном воздействии на него человека. Для проверки используются:

тестер;
мультиметр;
индикатор напряжения;
отвертка-индикатор.

Прибор устанавливается в положение Ω, соединяются между собой измерительные концы. На шкале индикатора должно появиться значение, близкое к нулю. Теперь можно прикасаться щупами к концам провода. При имеющемся обрыве на индикаторе отобразится большое значение сопротивления.

Определение целостности провода в скрытой проводке

Не всегда можно найти оба конца провода, если он скрыт под слоем отделочного материала. Есть несколько способов, как определить его целостность. Проводка, выполненная с соблюдением всех правил, должна состоять из трех жил: синей, желто-зеленой и фазного провода любого цвета. Синий – нулевой провод, желто-зеленый – заземление. Старая проводка имеет два провода – фаза и ноль. Они никак не обозначаются. Проверить фазный провод легко. Если на нем есть напряжение, он исправен.

Определение наличия короткого замыкания

Для определения соединения фазы и нулевого провода в сети нужно отключить автомат питания. Он отключается сам, но не всегда. После его отсоединения очищаются концы защитного и нулевого проводов. Их нужно раздвинуть для исключения контакта с чем-либо. Если в таком состоянии на них окажется напряжение, это свидетельствует о наличии короткого замыкания с фазой. В этом случае прозванивают все жилы.

Найти короткое замыкание на плате

Сегодня наткнулся на весьма практичный способ нахождения короткого замыкания на материнской плате. Но об этом в видео внизу публикации. А пока поговорим немного о другом способе, но тоже довольно действенном.

К слову, описанный способ является свободным повествованием Чиповода, радиолюбителя, недавно ведшего личный блог. У новичков …, да что греха таить, даже у матёрых радиолюбителей поиск короткого замыкания на плате из нескольких сотен радиодеталей, порой, вызывает ступор. Да, поиск КЗ — неблагодарное, скучное дело. Но, всё же, как бы нам ни хотелось, короткие замыкания случаются, и искать их нужно.

Принесли мне несколько свежесобранных плат из монтажного отдела. Платы надо было запустить и проверить в работе. Мне всегда очень нравилась фраза из журнала «Радио», которой оканчивалось описание большинства конструкций: «Правильно собранное устройство из исправных деталей работает сразу и в настройке не нуждается!». Я тоже решил придерживаться такого правила — это здорово, когда из 10 собранных плат все 10 оказываются рабочими. Однако в этот раз получился затык.

После прошивки три платы из четырёх заработали сразу без проблем, порадовав меня исполнением девиза, а вот с 4-ой платой вышла накладка. При включении питания сработала защита по току, блок питания отключился. Оказалось, что плата имеет короткое замыкание на землю по питанию. Это меня расдосадовало.

Плата размером примерно 150 x 100 мм, порядка 400 компонентов на ней, несколько BGA микросхем. Монтаж плат у нас ручной (кроме BGA, конечно). Платы наши в монтажном отделе проходят визуальный осмотр под микроскопом. Прошелся с лупой по плате — ничего криминального не обнаружил, кругом гладь припоя, никаких соплей и аномалий установки компонентов обнаружено не было. Стал я думать, как же мне найти короткое замыкание?

Сначала меня посетила мысль о том, что КЗ может быть на внутренних слоях платы, поскольку платы пришли от нового производителя печатных плат. И хотя отметка об электроконтроле присутствовала, цена заказа была очень маленькой, что вызывало сомнение о качестве плат. С другой стороны, могли быть убитые в печке компоненты, но претензий к печке за 3 года работы не было ни одной. Ещё был вариант – кривая пайка. Такое у нас, к сожалению, случалось. Коллеги мне в шутку предложили взять источник помощнее и подать на плату — мол, место КЗ до красна раскалится (в совете, кстати, есть разумное зерно — см. видео). Думал я, думал, и, наконец, мне пришла в голову мегакреативная идея.

Подал я на плату питание +3,3 вольт — как и положено, БП сработал по току и перешёл в режим стабилизации тока. Далее я выставил на источнике питания ток 3 А, и он стабильно подавался на плату. Пощупал руками микросхемы – все были холодные. Тогда я перешёл к реализации мегакреативного плана. Взял мультиметр и перевёл его в режим измерения напряжения. Далее земляной щуп мультиметра я подключил к точке подключения земли от источника питания к плате. Вторым щупом измерил напряжение в точке подключения источника питания. Мультиметр показал около 0,3 В, т.е. при токе 3 А на дорожках платы падало эти самые 0,3 В. Естественно, в точке подключения земляного щупа мультиметр показал 0 В. Таким образом, получились две точки – максимума и минимума падения напряжения.

Далее я стал измерять напряжение в различных точках платы. Оно незначительно различалось, но тенденция была очевидна – при приближении к точке КЗ напряжение падения в точках, электрически соединённых с +3,3 В, уменьшалось, а напряжение в точках, связанных с землёй, увеличивалось. Началось чётко прослеживаться прохождение тока по плате. Ток — он ведь не дурак, он движется по цепи наименьшего сопротивления.

В итоге, за считанные минуты я отыскал точку на полигоне +3,3 В и соседнюю с ней VIA на полигоне земли, напряжение в которых было практически одинаковым. От этих точек шли дорожки к выводам питания и земли микросхемы в корпусе SOIC-20. Напряжение на выводах микросхемы абсолютно совпало. Эврика! Взяв лупу и приглядевшись, я обнаружил совсем незаметную перемычку между выводами микросхемы — буквально, волосок. К тому же, она была прямо на выходе из корпуса, а не в месте пайки, куда обычно смотрят во время проверки. После ликвидации перемычки короткое замыкание устранилось, и плата заработала как надо, подтвердив, кстати, лозунг журнала «Радио».

А теперь предлагаю наглядно посмотреть довольно интересный способ поиска короткого замыкания:

Метки: полезно знать, пробники

Радиолюбителей интересуют электрические схемы:

Печатные платыУсилитель мощности звуковой частоты — 200 ватт

Чем КЗ отличается от перегрузки

Если фазу и ноль электрической сети соединить под напряжением друг с другом не через потребитель, а напрямую, то возникнет короткое замыкание, сокращенно КЗ. Коротким замыканием называется соединение проводников отдельных фаз между собой или с землей через относительно малое сопротивление, принимаемое равным нулю при глухом металлическом коротком замыкании.

Никакая сеть не предназначена для длительной работы в таком режиме. Однако данный аварийный режим иногда возникает. Так, короткое замыкание может случиться из-за нарушения изоляции электропроводки или из-за случайного замыкания разноименных проводников проводящими частями электрооборудования. Нормальная работа электрической сети будет нарушена. Чтобы это нежелательное явление предотвратить, электрики используют клеммники либо просто изолируют соединения.

Проблема режима КЗ заключается в том, что в момент его возникновения в сети многократно увеличивается ток (до 20 раз превышает номинал), что приводит к выделению огромного количества джоулева тепла (до 400 раз превышает норму), поскольку количество выделяемой теплоты пропорционально квадрату тока и сопротивлению потребителя.

Теперь представьте: сопротивление потребителя здесь — доли ома проводки, а ток, как известно, тем выше, чем меньше сопротивление. В итоге, если мгновенно не сработает защитное устройство, произойдет чрезмерный перегрев проводки, провода расплавятся, изоляция воспламенится, и может случиться пожар в помещении. В соседних помещениях, питаемых этой же сетью, упадет напряжение, и некоторые электроприборы могут выйти из строя.

Или замыкание может случиться через проводящий корпус прибора. Вообще проводящие корпуса следует заземлять, дабы защитить персонал от случайного поражения током, а провода в квартирах использовать те, что в негорючей изоляции. Есть еще один вид аварийного режима нагрузки электрической сети, связанный с превышением нормального тока.

Это так называемая перегрузка. Перегрузки иногда возникают в квартирах, в домах, на предприятиях. Это опасный режим, порой более опасный, чем короткое замыкание. Ведь короткое замыкание в квартире может быть на корню остановлено мгновенно сработавшим автоматическим выключателем в щитке. А вот токовая перегрузка — случай более хитрый.

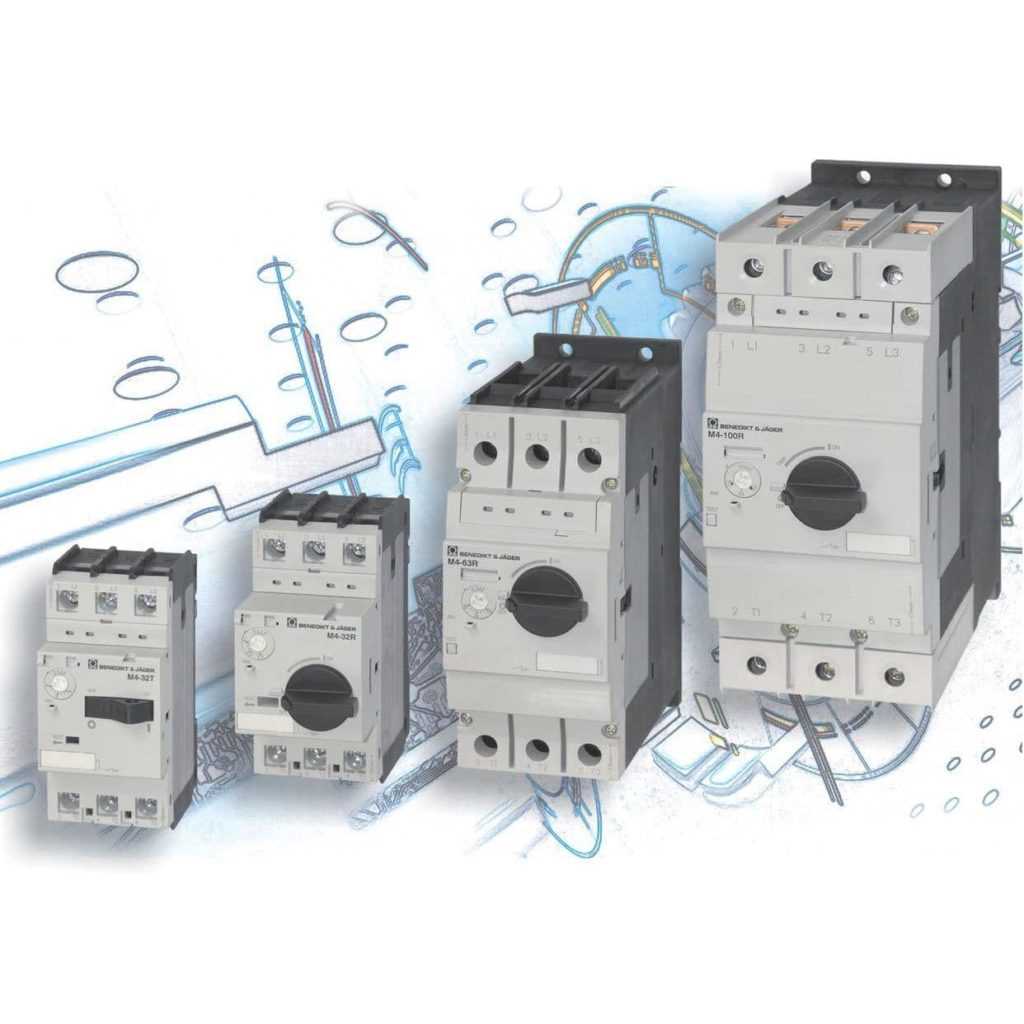

Выключатели для защиты от короткого замыкания.

Представьте себе, что в одну единственную розетку вы решили понавтыкать множество электроприборов через тройник да через удлинители. Что нежелательного может в этом случае произойти? Если жила проводки, подведенный к розетке, не рассчитана на ток более 16 ампер, то при включении в такую розетку нагрузки более 3500 ватт начнется перегрев электропроводки чреватый пожаром.

Вообще тепловое воздействие на изоляцию проводов резко снижает ее механические и диэлектрические свойства. Например, если проводимость электрокартона (как изоляционного материала) при 20°С принять за единицу, то при температурах 30, 40 и 50°С она увеличится в 4, 13 и 37 раз соответственно.

И тепловое старение изоляции наиболее часто возникает именно из-за перегрузки электросетей токами, превышающими длительно допустимые для данного вида и сечений проводников. Также нельзя в розетку, на которой указано 250 В 10 А, включать потребителей более чем на 2500 Вт, ибо может начаться перегрев контактов, ведущий к их ускоренному окислению. Для защиты от перегрузок в квартире, а также для мгновенного купирования режима КЗ, используйте автоматические выключатели.

Источники

https://electric-220.ru/chto-takoe-korotkoe-zamykanie
https://electricdoma.ru/kak-eto-ustroeno/chto-takoe-korotkoe-zamykanie/
https://electricity-help.ru/osnovy-yelektrotekhniki/chto-takoe-korotkoe-zamykanie/
https://SamElectric.ru/spravka/tok-korotkogo-zamykaniya-i-petlya-faza-nol.html
https://odinelectric.ru/knowledgebase/chto-takoe-korotkoe-zamykanie
https://ElectroInfo.net/teorija/chto-takoe-korotkoe-zamykanie.html

Обозначения символов на мультиметре

Обозначения на мультиметре

Шкала для измерения постоянного напряжения.
Шкала для измерения переменного напряжения.
Шкала для измерения постоянного тока от 2 до 200 миллиампер.
Положение для измерения постоянного тока до 10 Ампер без предохранителя – используется гнездо “10АDC”.
Положение для прозвонки транзисторов.
Положение для прозвонки на короткое замыкание.
Шкала для измерения сопротивления.
Положение для теста диодов.
Кнопка HOLD нужна для того, чтобы зафиксировать на дисплее полученные данные. Это делается чтобы успеть записать результаты замеров и не держать в голове цифры, которые часто путаются и забываются.

ОFF – прибор выключен.

Проверка электропроводки

Поиск короткого замыкания при помощи мультиметра

Как найти короткое замыкание в проводке:

Зрительный осмотр проводов. Нужно проверить целостность и вид изоляции, отсутствие перегибов кабелей и подгорелой оболочки

Особое внимание следует уделить участкам, в которых проводилось наращивание и соединение проводов. Также нужно искать и проверять места подключения к распределительному щитку, розетке, выключателю.
Проверка с помощью специальных приборов – мегаомметров, мультиметров, тестеров

С помощью устройства, показывающего сопротивление цепи, можно найти короткое замыкание. Щупами тестера нужно прикоснуться к фазе и нулю, затем к заземлению. Если на дисплее высвечивается ноль, проводка в порядке. При появлении какого-либо значения можно судить о соприкосновении контактов. Нужно учитывать, что при помощи мультиметра не всегда возможно найти короткое замыкание. Обычно он применяется для участков электрических цепей до 3 метров.
Короткое замыкание может происходить не только в электропроводке, но и на самом бытовом приборе, включенном в сеть. Вычислить неполадку тогда несложно – при аварийной ситуации выбьет автомат. Нужно отключить из розеток всю технику, включить автоматический выключатель и поочередно подсоединять к электросети каждое устройство. Методом исключения и будет найден сломавшийся участок цепи.
Поиск по звуку. Это ненадежный народный метод, который лучше не использовать. Суть заключается в следующем – при закорачивании контактов происходит характерный треск. По этому признаку находится вышедший из строя участок. Также находят проблемные места по запаху горелой пластмассы.

Если с предохранителями все очень просто и вместо сгоревшего достаточно установить новый, то с электропроводкой все намного сложнее. Основным признаком, по которому определяется короткое замыкание в автомобиле, является повторно сгоревший предохранитель, который был только что заменен. Поэтому причину необходимо искать в проводке, используя для этого метод исключения.

В этом случае разные потребители поочередно отключаются от проверяемой линии. Одновременно проверяется целостность проводов. Часто место аварии определяется визуально, по следам подгоревшей и оплавившейся изоляции. Однако, некоторые провода спрятаны слишком далеко, например, под панелью приборов, поэтому приоритет в проверке отдается потребителям.

Поиски необходимо выполнять в определенном порядке, при включенном напряжении. Но эта операция будет невозможна при наличии КЗ, поскольку предохранитель сразу же сгорает. Поэтому вместо предохранителя используется потребитель с высокой мощностью, например, лампа на 55 Вт. К ее выводам подключаются провода при помощи клемм.

Когда обнаруживается неисправный проверяемый потребитель, можно попытаться его отремонтировать. Однако, специалисты рекомендуют не рисковать и установить новую деталь. С замыканием шутить не следует, поскольку в другом случае при несчастливом стечении обстоятельств, может сгореть вся проводка и даже сам автомобиль.

Иногда может возникнуть ситуация, когда все потребители уже проверены, а лампочка все равно светит на полную мощность, то есть, причина все еще не найдена. Это указывает на наличие короткого замыкания в самой проводке, а не в потребителях. В этом случае проверка существенно осложняется, поскольку для доступа ко всем линиям придется демонтировать элементы салона и другие детали.

Как найти короткое замыкание

Что такое ток короткого замыкания

Как рассчитать ток короткого замыкания

Причины возникновения короткого замыкания

Режим короткого замыкания

Формула тока короткого замыкания

Для поиска короткого замыкания или обрыва проводки можно использовать прибор «мультиметр».

Если нужно определить только наличие или отсутствие напряжения на участке цепи, то можно использовать специальный световой индикатор 12 В. Также подойдет контрольная лампа, которую можно сделать своими руками. Для этого к автомобильной лампе (не более 4 Вт) следует припаять два провода длиной не менее 50 см.

Как найти короткое замыкание в скрытой проводке?

Ищем участки замыкания

Прежде чем осуществлять поиск обрыва скрытой проводки, стоит удостоверится в том, что имеется напряжение на входе, а автоматы исправны. Если при осмотре автоматов определилось, что пробки находятся во взведенном состоянии, то ЧП произошло в самом доме, если же автомат находится в выключенном положении, то это свидетельствует о произошедшем коротком замыкании. Далее можно приступать к непосредственному поиску участка, на котором произошел сбой.

Как правило, разводка в доме устанавливается по лучевому принципу. Другими словами, от дозовой коробки расходятся лучи (проводка) к розеткам, а на каждый выключатель подводится отдельный кабель. Мы рекомендуем ознакомиться со схемой проводки, которая установлена у вас дома — это значительно упростит поиск места разрыва или замыкания на цепи.

Найдите дозовую коробку и вскройте её — внутри находится несколько скруток. На каждой линии рекомендуется измерить сопротивление и напряжение. Если показатели везде положительные, необходимо искать причину в другой дозовой коробке. Как только вы найдете скрутку, на которой нет напряжения и сопротивления — это означает, что на данной линии произошел обрыв, который необходимо устранить.

Ищем участки замыкания в скрытой проводке

Итак, мы определили общий участок, на котором произошел разрыв. Теперь же необходимо узнать, в каком конкретном месте произошел разрыв, а затем устранить его. Рассмотрим, как найти обрыв в скрытой проводке.

Находим место обрыва

Первый, и наиболее простой метод дальнейших действий — это вскрытие штукатурки и обнаружение провода, на котором нет напряжения. Вскрытие производится с распределительной коробки и далее к месту повреждения. Большой вскрытый участок штробы на стене, пыль и шум — все это для того, чтобы найти и устранить участок величиной в несколько сантиметров.

Отметим, что в некоторых случаях сложность представляет даже определения трассы кабеля, который проходит в стене. Хорошо, если электрики при укладке кабеля пользовались ГОСТами и правилами монтажа проводки, но часты случаи, когда кабели прокладываются самым кратким путем для сокращения расходов. В таком случае может понадобиться снять всю штукатурку со стены для того, чтобы определить трассу и устранить дефект. Для того, чтобы избежать столь разрушительного ремонта, электрики используют специальный прибор для обнаружений обрыва скрытой проводки.

Профессионалы чаще всего используют прибор MS-58M — специальный бесконтактный пробник для определения напряжения на трассе сквозь различные материалы, в т.ч. бетон, кирпич, дерево и т.д.

Прибор MS-58M

Для повседневных целей используются и простые вариации комбинированного типа наподобие MS-48NS. С помощью данного прибора можно определить напряжение на определенном участке проводника, прозвонить провод, а также определить участок трассы, на котором пропадает напряжение.

Прибор MS-48NS

Как правило, такие приборы точно определяют место обрыва — до 8-12 см. Таким образом существенно сокращаются объемы работ и отремонтировать кабель можно без существенных разрушений.

После определения места разрыва, необходимо вскрыть штукатурку, достать кабель и починить его с помощью минимального набора инструментов (пассатижей, ножа, изоленты), после чего — поместить кабель обратно в трассу и привести место в начальный вид.

Посмотрите видео об использовании детектора для нахождения источника короткого замыкания в скрытой проводке:

Проверка на целостность (поиск нужного проводника)

Для проверки целостности электропроводки или поиска одной жилы в составе многожильного кабеля вполне достаточно цифрового тестера, включённого в режиме измерения сопротивления. При проведении такой операции необходимо создать замкнутую цепочку, состоящую из непосредственно из мультиметра (тестера), пары измерительных «концов» и самого проверяемого проводника.

При этом по тестируемому участку пропускается небольшой по величине электрический ток, а мультиметр определяет величину его внутреннего сопротивления. Это еще не прозвонка, но довольно удобный способ.

В процессе такой проверки по показаниям дисплея мультиметра можно будет судить о целостности или обрыве в проверяемом участке цепи или проводнике. Нулевые или близкие к нескольким Омам показания означают, что проводка не имеет обрыва; при этом выдаваемый прибором электрический ток свободно через неё протекать.

Также возможен вариант, когда при проверке обнаруживается, что прибор индицирует показания в районе мегаом, а при контрольной прозвонке не выдаёт звукового сигнала. Это означает, что на участке проводки имеется не определяемый визуально внутренний обрыв.

По сути позвонка – это определение мультиметром, есть контакт между проводами, или его нет. Мультиметр выдает небольшой ток, и если цепь целая, то фиксируется напряжение, в результате раздается звуковой сигнал – звонок, а на дисплее мультиметра высвечиваются нули. Прозвонкой проверяют предохранители, лампочки, провода, целостность схем.

Значение сопротивления определяется общей длиной проверяемого мультиметром кабельного изделия. Одновременно с этим между всеми входящими в состав многожильного кабеля и расположенными рядом проводниками контакт должен отсутствовать, что и проверяет прозвонка.

Технологическая инструкция АВТОВАЗа

Ниже представлены общие методы проверки целостности электрических цепей, проверки на наличие замыканий с использованием омметра и вольтметра.

Проверка целостности электрической цепи

Потеря целостности электрической цепи может быть вызвана следующими причинами:

отсоединение колодки жгута;
слабое соединение колодки жгута;
загрязнение, окисление, коррозия контактов;
деформация контактов;
повреждение провода.

Проверку целостности цепи выполнять в следующей последовательности:

Отключить клемму провода «массы» от аккумуляторной батареи.
Визуально проверить, что колодки жгута подключены с обеих сторон электрической цепи, замки фиксаторов защелкнуты.
Разъединить колодки, проверить визуально контакты на наличие грязи, коррозии, деформации.
Подергивая за провода рядом с колодкой, убедиться, что провод и клемма крепко обжаты, что клемма зафиксирована внутри колодки.
С помощью щупа заданного диаметра и длины, соответствующего размеру контакта в ответной колодке, убедиться, что клеммы жгутовых колодок обеспечивают надежное соединение (клеммы не утоплены в колодке, щуп плотно входит в клемму).
С помощью омметра измерить сопротивление цепи между колодками. Сопротивление исправной цепи должно быть менее 1 Ом. Чтобы избежать повреждения клемм, для измерений допускается использовать щупы заданного диаметра, соответствующие размеру контактов в ответных колодках.

Проверка замыкания цепи на «массу»

Проверку выполнять в следующей последовательности:

Разъединить колодки с обеих сторон электрической цепи.
Пробник, одним концом соединенный с «+» аккумуляторной батареи, подключить к клемме проверяемой цепи. Если пробник светится, значит, проверяемая цепь замкнута на «массу».

Чтобы избежать повреждения клеммы, пробник должен подключаться с помощью щупа заданного диаметра, соответствующего размеру контакта в ответной колодке.

Проверка замыкания цепи на бортовую сеть

Проверку выполнять в следующей последовательности:

Отсоединить колодку с одной стороны электрической цепи.
Пробник, одним концом соединенный с «массой», подключить к клемме проверяемой цепи. Если пробник светится, значит, проверяемая цепь замкнута на бортовую сеть.
Присоединить отсоединенную колодку.
Отсоединить колодку с другой стороны электрической цепи. Выполнить проверку 2.

Измерение напряжения на контактах жгута проводов

Проверку выполнять в следующей последовательности:

Отсоединить колодку с одной стороны электрической цепи.
Плюсовой шнур вольтметра подключить к клемме проверяемой цепи, минусовой к «массе» автомобиля. Фиксировать значение напряжения.

Чтобы избежать повреждения клеммы, плюсовой шнур вольтметра должен иметь щуп заданного диаметра, соответствующий размеру контакта в ответной колодке.

Напомним, выполнять диагностику проводки удобней тогда, когда под рукой есть схемы электрооборудования автомобиля (для Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4).

Ключевые слова: универсальная статья

+14

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..
